فلنج گردن بلند یا فلنج لانگ چیست و چه کاربردی دارد؟

فلنج گردن بلند یکی از انواع تخصصی فلنج های صنعتی است که برای اتصال تجهیزات و خطوطی با شرایط کاری حساس طراحی شده است. این قطعه که با نام فلنج لانگ یا فلنج گلودار بلند نیز شناخته می شود، به دلیل داشتن گردن بلند و ساختار جوشی ویژه، در سیستم هایی که فشار و دمای بالا وجود دارد کاربرد گسترده ای دارد. طراحی این فلنج به گونه ای است که تنش های واردشده به محل اتصال بهتر توزیع شوند و احتمال نشتی یا آسیب کاهش پیدا کند. به همین دلیل، فلنج گردن بلند در صنایع نفت، گاز، پتروشیمی و نیروگاهی اهمیت زیادی پیدا کرده است. همان طور که در انتخاب بسیاری از تجهیزات صنعتی عوامل اقتصادی و فنی همزمان بررسی می شوند و حتی موضوعاتی مانند قیمت آهن می توانند بر هزینه نهایی پروژه اثر بگذارند، انتخاب نوع فلنج نیز باید براساس شرایط واقعی فرآیند انجام شود.

فلنج لانگ در ظاهر شباهت هایی با برخی فلنج های جوشی دارد، اما طول بیشتر گردن و نحوه انتقال تنش باعث شده عملکرد متفاوتی ارائه دهد. این ویژگی ها باعث می شوند فلنج جوشی گردن بلند گزینه ای مناسب برای خطوط حساس و فلنج برای فشار و دمای بالا باشد. در پروژه های صنعتی، انتخاب اتصالات معمولا همزمان با بررسی مشخصات لوله و تجهیزات انجام می شود و عواملی مانند قیمت لوله نیز می توانند در تصمیم گیری تاثیر داشته باشند. در این مقاله مرکزآهن بررسی می کنیم که لنج گردن بلند چگونه کار می کند، چه متریالی برای آن استفاده می شود و مهم ترین مزایا و معایب فلنج لانگ چیست.

فلنج گردن بلند چیست؟

فلنج گردن بلند چیست و چه تفاوتی با سایر فلنج های صنعتی دارد؟ فلنج گردن بلند یا فلنج لانگ نوعی فلنج جوشی است که دارای گردن یا هاب بلندتر نسبت به فلنج گلودار معمولی است. این گردن بلند باعث می شود تنش های ناشی از فشار، دما و ارتعاش در سطح وسیع تری توزیع شوند و اتصال استحکام بیشتری پیدا کند. به همین دلیل، فلنج گردن بلند در خطوط حساس و تجهیزات فرآیندی اهمیت ویژه ای دارد. در بسیاری از پروژه ها، مهندسان برای انتخاب این قطعه به اطلاعات فنی و ابعادی مراجعه می کنند و استفاده از جدول مشخصات فنی انواع فلنج به مقایسه بهتر سایز، کلاس فشاری و استانداردها کمک می کند. فلنج گلودار بلند معمولا به روش جوشکاری لب به لب به لوله یا تجهیزات متصل می شود و همین نوع اتصال باعث افزایش استحکام مکانیکی خواهد شد.

برای درک بهتر اینکه فلنج چیست و چرا فلنج لانگ اهمیت دارد، باید به نقش آن در سیستم های پایپینگ توجه کرد. فلنج چیست سوالی است که پاسخ آن به مفهوم ایجاد اتصال ایمن و قابل باز و بسته شدن میان لوله ها و تجهیزات مربوط می شود. فلنج گردن بلند در واقع نسخه تخصصی تری از فلنج جوشی محسوب می شود که برای شرایط دشوارتر طراحی شده است. در این مدل، گردن بلند علاوه بر افزایش مقاومت، می تواند به عنوان بخشی از نازل یا اتصال تجهیزات نیز عمل کند. همین ویژگی باعث شده فلنج جوشی گردن بلند در صنایع نیروگاهی، مخازن تحت فشار و خطوط دارای تنش بالا مورد توجه قرار گیرد. انتخاب صحیح فلنج لانگ باید براساس فشار کاری، دما، نوع سیال و استاندارد طراحی انجام شود تا عملکرد اتصال در بلندمدت پایدار باقی بماند.

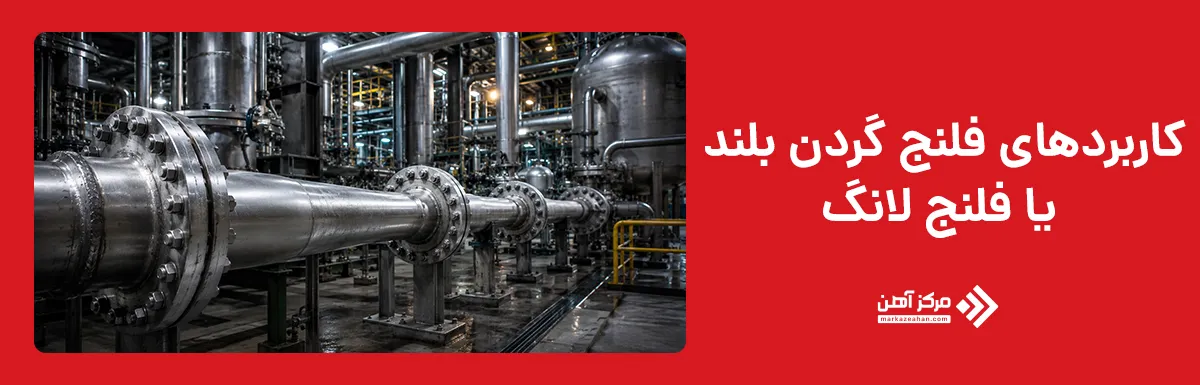

کاربردهای فلنج گردن بلند یا فلنج لانگ

کاربردهای فلنج گردن بلند یا فلنج لانگ بیشتر در صنایعی دیده می شود که ایمنی، استحکام اتصال و مقاومت در برابر فشار اهمیت بالایی دارند. طراحی این فلنج باعث شده در شرایطی که فلنج های معمولی ممکن است با محدودیت مواجه شوند، عملکرد مطمئن تری ارائه دهد. به همین دلیل فلنج گردن بلند در بسیاری از صنایع سنگین و فرآیندهای حساس استفاده می شود.

یکی از مهم ترین کاربردهای فلنج گلودار بلند در صنایع نفت و گاز است. در خطوط انتقال سیالات تحت فشار و تجهیزات فرآیندی، این فلنج می تواند تنش ها را بهتر مدیریت کند و خطر نشتی را کاهش دهد. همچنین در پالایشگاه ها و پتروشیمی ها، وجود دماهای بالا و تغییرات شدید فشار باعث می شود استفاده از فلنج برای فشار و دمای بالا اهمیت بیشتری پیدا کند.

در نیروگاه ها نیز فلنج لانگ کاربرد فراوانی دارد. بسیاری از تجهیزات بخار و خطوط انتقال انرژی حرارتی تحت تنش های مکانیکی و حرارتی شدید قرار دارند و فلنج جوشی گردن بلند می تواند پایداری اتصال را افزایش دهد. علاوه بر این، در ساخت مخازن تحت فشار و تجهیزات فرآیندی بزرگ نیز از این نوع فلنج استفاده می شود.

برخی از مهم ترین کاربردهای فلنج گردن بلند شامل موارد زیر هستند:

1. خطوط انتقال نفت و گاز
2. پالایشگاه ها و مجتمع های پتروشیمی
3. نیروگاه های بخار و سیکل ترکیبی
4. مخازن تحت فشار
5. تجهیزات فرآیندی حساس
6. خطوط دارای فشار و دمای بالا

گستردگی این کاربردها نشان می دهد که فلنج لانگ تنها یک اتصال ساده نیست، بلکه بخشی مهم از طراحی ایمن سیستم های صنعتی محسوب می شود.

مشخصات فنی فلنج گردن بلند

مشخصات فنی فلنج گردن بلند نقش مهمی در انتخاب صحیح این اتصال صنعتی دارد و بدون بررسی دقیق آنها نمی توان درباره مناسب بودن فلنج لانگ برای یک پروژه تصمیم گیری کرد. فلنج گردن بلند براساس استانداردهای مشخص تولید می شود و ابعاد، ضخامت، طول گردن، کلاس فشاری و نوع اتصال آن باید با شرایط کاری سیستم هماهنگ باشد. به همین دلیل مهندسان هنگام انتخاب فلنج جوشی گردن بلند، تنها به ظاهر یا سایز اسمی توجه نمی کنند و مجموعه ای از شاخص های فنی را همزمان بررسی می نمایند.

یکی از مهم ترین مشخصات فنی فلنج لانگ، کلاس فشاری آن است. این فلنج ها معمولا براساس استانداردهای ASME در کلاس هایی مانند 150، 300، 600، 900، 1500 و بالاتر تولید می شوند. هر کلاس نشان دهنده محدوده تحمل فشار و شرایط کاری مشخص است. انتخاب اشتباه کلاس می تواند باعث کاهش ایمنی یا افزایش هزینه های پروژه شود.

طول گردن نیز از ویژگی های اصلی فلنج گردن بلند محسوب می شود. برخلاف فلنج گلودار معمولی، در فلنج گلودار بلند این بخش طول بیشتری دارد و همین موضوع باعث توزیع بهتر تنش و کاهش تمرکز فشار در محل اتصال می شود. علاوه بر این، ضخامت بدنه و قطر داخلی فلنج نیز باید با ابعاد لوله و شرایط جریان سیال هماهنگ باشد.

استاندارد ساخت یکی دیگر از موارد مهم است. بیشتر فلنج های لانگ براساس استانداردهای ASME، ASTM و گاهی DIN تولید می شوند. این استانداردها نه تنها ابعاد، بلکه کیفیت متریال و الزامات ساخت را نیز مشخص می کنند.

به طور کلی، مهم ترین مشخصات فنی فلنج گردن بلند شامل موارد زیر هستند:

1. کلاس فشاری و محدوده تحمل فشار
2. طول گردن و طراحی گلودار
3. ضخامت و قطر فلنج
4. نوع اتصال جوشی
5. استاندارد ساخت
6. متریال و کیفیت تولید

بررسی دقیق این مشخصات باعث می شود فلنج لانگ در شرایط کاری واقعی عملکرد ایمن و پایداری داشته باشد.

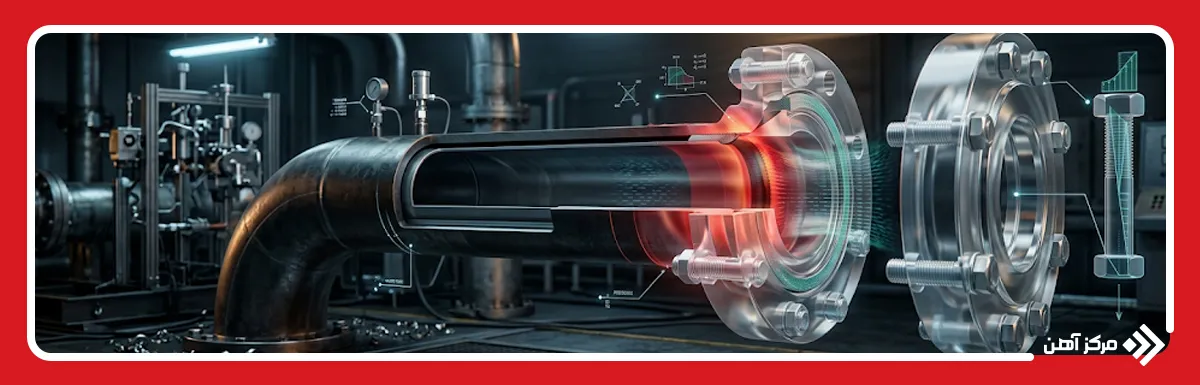

فلنج گردن بلند چگونه کار می کند؟

فلنج گردن بلند چگونه کار می کند و چرا در خطوط حساس عملکرد مطمئن تری نسبت به برخی فلنج های دیگر دارد؟ عملکرد فلنج لانگ بر پایه ایجاد اتصال جوشی مقاوم و انتقال یکنواخت تنش میان لوله یا تجهیز و بدنه فلنج انجام می شود. در این نوع اتصال، گردن بلند فلنج نقش بسیار مهمی در کاهش تمرکز تنش ایفا می کند و همین ویژگی علت اصلی استفاده گسترده از آن در سیستم های صنعتی حساس است.

فلنج جوشی گردن بلند معمولا به روش جوش لب به لب به لوله یا نازل متصل می شود. این نوع جوشکاری باعث می شود اتصال به صورت تقریبا یکپارچه عمل کند و تغییرات ناگهانی ضخامت یا تنش کاهش یابد. هنگامی که فشار یا دمای بالا به سیستم وارد می شود، گردن بلند فلنج بخشی از این نیروها را جذب و در طول اتصال توزیع می کند. به همین دلیل احتمال ترک، نشتی یا خستگی فلزی کاهش پیدا می کند.

نحوه عملکرد فلنج گردن بلند تنها به اتصال مکانیکی محدود نیست. در بسیاری از تجهیزات فرآیندی، این فلنج به عنوان بخشی از نازل یا اتصال مخزن نیز عمل می کند و همین موضوع باعث افزایش استحکام مجموعه می شود. به ویژه در خطوطی که لرزش، تغییر دما یا فشار متغیر وجود دارد، فلنج گلودار بلند عملکرد پایدارتری ارائه می دهد.

در واقع، فلنج گردن بلند با ایجاد یک مسیر انتقال تنش تدریجی میان لوله و فلنج، از ایجاد نقاط بحرانی جلوگیری می کند. همین ویژگی دلیل اصلی استفاده از آن به عنوان فلنج برای فشار و دمای بالا است و باعث شده در صنایع حساس جایگاه مهمی پیدا کند.

متریال و آلیاژهای فلنج گردن بلند

متریال و آلیاژهای فلنج گردن بلند تاثیر مستقیمی بر مقاومت، دوام و عملکرد این اتصال صنعتی دارند و انتخاب آنها باید براساس شرایط واقعی فرآیند انجام شود. فلنج لانگ ممکن است در محیط های خورنده، فشار بالا یا دمای شدید کار کند و به همین دلیل نمی توان برای همه کاربردها از یک جنس ثابت استفاده کرد. انتخاب متریال مناسب باعث می شود فلنج جوشی گردن بلند عمر بیشتری داشته باشد و خطر نشتی یا خرابی کاهش پیدا کند.

یکی از رایج ترین متریال های مورد استفاده در فلنج گردن بلند، فولاد کربنی است. این متریال به دلیل استحکام مناسب، قابلیت جوشکاری خوب و قیمت اقتصادی، در بسیاری از خطوط انتقال و سیستم های صنعتی کاربرد دارد. فلنج های فولاد کربنی معمولا در شرایطی استفاده می شوند که خورندگی شدید وجود نداشته باشد و تمرکز بیشتر روی تحمل فشار و استحکام مکانیکی باشد.

فولاد آلیاژی نیز در ساخت فلنج گلودار بلند کاربرد زیادی دارد. وجود عناصر آلیاژی باعث افزایش مقاومت حرارتی و مکانیکی می شود و به همین دلیل این نوع فلنج برای فشار و دمای بالا گزینه مناسبی محسوب می گردد. در نیروگاه ها، خطوط بخار و برخی تجهیزات فرآیندی، فلنج های آلیاژی کاربرد گسترده ای دارند.

فلنج استنلس استیل یا فولاد زنگ نزن نیز یکی از گزینه های مهم است. این متریال به دلیل مقاومت بالا در برابر خوردگی، برای صنایع شیمیایی، غذایی و محیط های مرطوب انتخاب می شود. گریدهای مختلف استیل مانند 304 و 316 بسته به شرایط کاری استفاده می شوند و هرکدام ویژگی های متفاوتی دارند.

برخی از مهم ترین متریال های فلنج لانگ عبارتند از:

1. فولاد کربنی
2. فولاد آلیاژی
3. استنلس استیل
4. آلیاژهای مقاوم به حرارت
5. متریال های ویژه برای محیط های خورنده

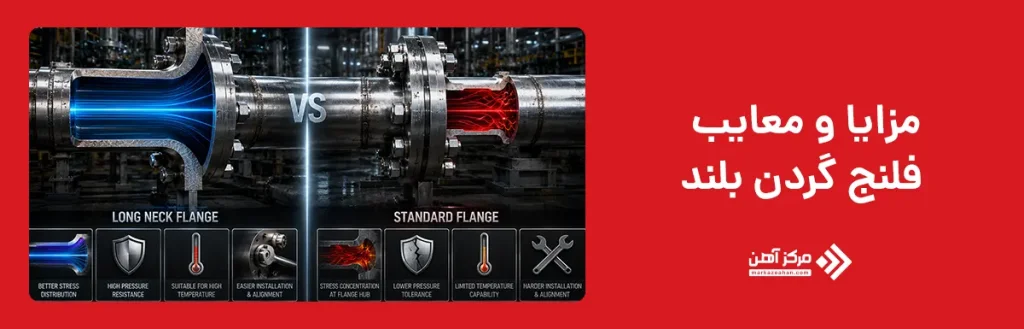

مزایا و معایب فلنج گردن بلند

فلنج گردن بلند به دلیل طراحی خاص خود مزایای مهمی دارد، اما مانند هر تجهیز صنعتی بدون محدودیت نیست. شناخت مزایا و معایب فلنج لانگ باعث می شود انتخاب آن براساس نیاز واقعی پروژه انجام شود و از تصمیم گیری صرفا براساس ظاهر یا تجربه های عمومی جلوگیری گردد.

مهم ترین مزیت فلنج گردن بلند، توزیع بهتر تنش است. گردن بلند باعث می شود فشار و تنش های مکانیکی به شکل یکنواخت تری میان لوله و فلنج منتقل شوند و احتمال تمرکز تنش کاهش پیدا کند. این ویژگی به ویژه در سیستم های دارای فشار، دما یا ارتعاش بالا اهمیت زیادی دارد.

مزیت مهم دیگر، استحکام بالای اتصال جوشی است. فلنج جوشی گردن بلند به روش لب به لب متصل می شود و همین موضوع باعث افزایش مقاومت و کاهش احتمال نشتی خواهد شد. به همین دلیل فلنج لانگ در بسیاری از خطوط حساس و فلنج برای فشار و دمای بالا مورد استفاده قرار می گیرد.

از نظر بهره برداری نیز این فلنج می تواند طول عمر بیشتری نسبت به برخی مدل های دیگر داشته باشد؛ زیرا ساختار آن برای شرایط سخت صنعتی طراحی شده است. همچنین در تجهیزات فرآیندی و نازل های مخازن، گردن بلند می تواند بخشی از ساختار مقاوم اتصال را تشکیل دهد.

در مقابل، برخی محدودیت ها نیز وجود دارد. فلنج گردن بلند معمولا هزینه ساخت و نصب بیشتری نسبت به مدل های ساده تر دارد و به دلیل طول بیشتر و نیاز به جوشکاری دقیق، اجرای آن تخصص بیشتری می طلبد. وزن بالاتر و نیاز به کنترل دقیق جوش نیز از دیگر مواردی است که باید در طراحی پروژه در نظر گرفته شود.Top of Form

فلنج گردن بلند یا فلنج لانگ یکی از اتصالات تخصصی در سیستم های صنعتی است که برای شرایط حساس و خطوط دارای فشار و دمای بالا طراحی شده است. در این مقاله بررسی شد که فلنج گردن بلند چیست، چه تفاوتی با فلنج های معمولی دارد و چرا در صنایع نفت، گاز، پتروشیمی و نیروگاهی کاربرد گسترده ای پیدا کرده است. همچنین کاربردهای فلنج گردن بلند، مشخصات فنی، نحوه عملکرد و متریال های مورد استفاده در ساخت آن معرفی شدند.

فلنج گلودار بلند به دلیل طراحی جوشی و گردن بلند خود، تنش را بهتر توزیع می کند و اتصال ایمن تری ایجاد می نماید. هرچند هزینه و پیچیدگی نصب آن نسبت به برخی فلنج ها بیشتر است، اما برای بسیاری از پروژه های حساس، فلنج جوشی گردن بلند انتخابی مطمئن و مهندسی شده محسوب می شود.
