مقاوم سازی با FRP چیست؟ بررسی کاربردها، مزایا و روش ها

افزایش عمر مفید سازه های بتنی، بهبود عملکرد لرزه ای و جبران ضعف های ایجاد شده در اعضای سازه ای از مهم ترین دغدغه های مهندسان عمران در پروژه های مقاوم سازی است. در بسیاری از ساختمان های قدیمی یا سازه هایی که در معرض بارگذاری بیشتر از ظرفیت اولیه قرار گرفته اند، استفاده از روش های نوین مانند مقاوم سازی با FRP می تواند بدون تخریب گسترده، ظرفیت باربری و دوام سازه را افزایش دهد. امروزه استفاده از کامپوزیت های پلیمری تقویت شده با الیاف به دلیل وزن کم، مقاومت بالا و سرعت اجرای مناسب، جایگاه ویژه ای در صنعت ساختمان پیدا کرده است. بررسی دقیق این روش، شناخت مصالح مورد نیاز، نحوه اجرا و معیارهای انتخاب سیستم مناسب اهمیت زیادی دارد. همچنین عواملی مانند کیفیت مصالح پایه و قیمت آهن در برآورد هزینه های پروژه های عمرانی و تصمیم گیری برای انتخاب روش مقاوم سازی تاثیرگذار هستند. در ادامه این مقاله به صورت تخصصی به بررسی مفهوم، کاربردها، روش های اجرا و مزایا و معایب این فناوری پرداخته می شود.

مقاوم سازی با FRP چیست؟

مقاوم سازی با FRP به استفاده از کامپوزیت های پلیمری تقویت شده با الیاف (Fiber Reinforced Polymer) برای افزایش ظرفیت مکانیکی اعضای سازه ای گفته می شود. این مواد معمولا از ترکیب یک ماتریس پلیمری مانند رزین اپوکسی و الیاف با مقاومت بالا مانند کربن، شیشه یا آرامید تشکیل می شوند. عملکرد اصلی این سیستم بر پایه انتقال تنش میان بتن و لایه کامپوزیتی است که باعث افزایش مقاومت عضو در برابر نیروهای کششی، برشی، خمشی و حتی بارهای ناشی از زلزله می شود.

در این روش، ورق ها یا نوارهای FRP پس از آماده سازی سطح بتن و اعمال رزین مخصوص، روی بخش مورد نظر نصب می شوند. پس از سخت شدن رزین، یک لایه کامپوزیتی یکپارچه ایجاد می شود که مانند یک عضو تقویتی خارجی عمل می کند. برخلاف روش های سنتی مانند افزایش ابعاد مقطع بتنی یا استفاده از ژاکت فولادی، این سیستم وزن بسیار کمی به سازه اضافه می کند و اجرای آن معمولا با محدودیت کمتری در فضاهای موجود همراه است. انتخاب نوع الیاف، تعداد لایه ها و نحوه چیدمان آنها باید بر اساس محاسبات مهندسی و شرایط بهره برداری انجام شود. در پروژه هایی که استفاده از مصالح فولادی مانند میلگردهای تقویتی مطرح است، بررسی عواملی مانند قیمت میلگرد نیز در مقایسه اقتصادی روش های مختلف مقاوم سازی اهمیت پیدا می کند.

در مهندسی سازه، FRP تنها یک پوشش سطحی محسوب نمی شود، بلکه یک سیستم تقویتی مهندسی شده است که باید با توجه به رفتار عضو، نوع آسیب، شرایط محیطی و استانداردهای طراحی انتخاب شود. مقاومت بالای کششی این مصالح باعث شده است که در تقویت سازه های بتنی مسلح، پل ها، پارکینگ ها، ساختمان های صنعتی و سازه های دریایی کاربرد گسترده ای داشته باشند. به همین دلیل عبارت هایی مانند frp در ساختمان چیست یا اف آر پی چیست معمولا به بررسی همین فناوری و نقش آن در افزایش ظرفیت سازه اشاره دارند.

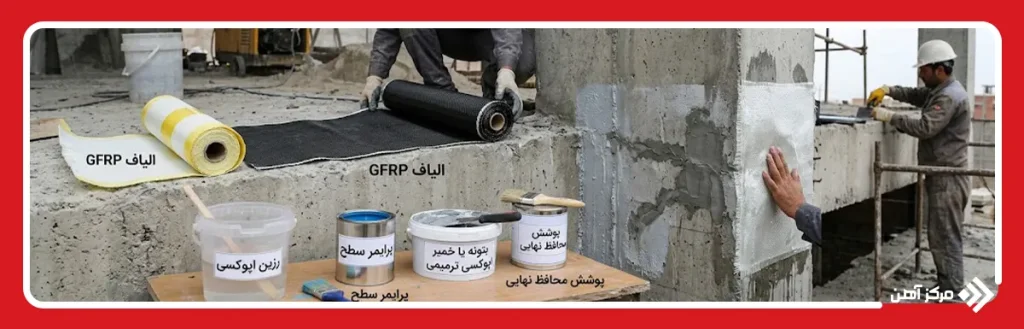

مصالح مورد نیاز مقاوم سازی با FRP

اجرای صحیح مقاوم سازی با FRP نیازمند استفاده از مجموعه ای از مصالح تخصصی است که هر کدام نقش مشخصی در عملکرد نهایی سیستم دارند. انتخاب کیفیت مناسب مواد اولیه، آماده سازی صحیح سطح و رعایت دستورالعمل های اجرایی، تاثیر مستقیمی بر دوام و عملکرد مقاوم ساز frp خواهد داشت. در ادامه مهم ترین مصالح مورد نیاز معرفی شده اند. شناخت این تجهیزات در کنار آشنایی با روش های مقاوم سازی اتصالات بتنی به مهندسان کمک می کند تا سیستم مناسب را برای هر پروژه انتخاب کنند.

• الیاف FRP الیاف تقویتی بخش اصلی سیستم کامپوزیتی را تشکیل می دهند و وظیفه تحمل نیروهای کششی را بر عهده دارند. این الیاف معمولا در سه نوع کربن (CFRP)، شیشه (GFRP) و آرامید تولید می شوند. الیاف کربن مقاومت و سختی بالاتری دارد و برای پروژه های حساس مانند مقاوم سازی لرزه ای سازه ها استفاده می شود، در حالی که الیاف شیشه گزینه اقتصادی تری برای بسیاری از کاربردهای عمومی محسوب می شود.
• رزین اپوکسی رزین نقش اتصال دهنده میان الیاف و سطح بتن را دارد و باعث انتقال مناسب نیرو بین بتن و لایه FRP می شود. کیفیت رزین، زمان گیرش، مقاومت شیمیایی و سازگاری آن با شرایط محیطی از عوامل مهم در انتخاب این ماده هستند.
• پرایمر سطح بتن قبل از نصب سیستم FRP معمولا سطح بتن با پرایمر مخصوص آماده می شود. این ماده باعث افزایش چسبندگی بین سطح بتن و رزین شده و از ایجاد ضعف در ناحیه اتصال جلوگیری می کند.
• بتونه یا خمیر اپوکسی ترمیمی برای پر کردن ترک ها، ناهمواری ها و آسیب های سطح بتن از مواد ترمیمی استفاده می شود. وجود سطح صاف و یکنواخت، نقش مهمی در جلوگیری از جداشدگی لایه FRP دارد.
• پارچه یا ورق FRP این بخش همان لایه تقویتی اصلی است که پس از آغشته شدن به رزین روی سطح عضو نصب می شود. ضخامت، جهت قرارگیری الیاف و تعداد لایه ها بر اساس نیاز مقاوم سازی تعیین می شود.
• پوشش محافظ نهایی در محیط هایی که سازه در معرض رطوبت، مواد شیمیایی یا تابش مستقیم خورشید قرار دارد، از پوشش های محافظ برای افزایش دوام سیستم استفاده می شود.

کاربردهای مقاوم سازی با FRP

مقاوم سازی با FRP در بخش های مختلف سازه های بتنی قابل استفاده است و انتخاب روش اجرا به نوع عضو، میزان آسیب دیدگی، نیروهای وارد شده و هدف مقاوم سازی بستگی دارد. این فناوری به دلیل نسبت بالای مقاومت به وزن، امکان تقویت اعضای سازه ای بدون افزایش قابل توجه جرم ساختمان را فراهم می کند. امروزه استفاده از مقاوم سازی بتن با frp در ساختمان های موجود، پل ها، سازه های صنعتی و پروژه های زیرساختی به عنوان یکی از روش های موثر افزایش ظرفیت سازه شناخته می شود.

مقاوم سازی تیر بتنی با FRP

تیرهای بتنی در طول عمر بهره برداری معمولا تحت تاثیر نیروهای خمشی و برشی قرار دارند و در صورت افزایش بارگذاری یا کاهش مقاومت بتن، ممکن است عملکرد اولیه خود را از دست بدهند. مقاوم سازی تیر بتنی با FRP یکی از روش های موثر برای افزایش ظرفیت این اعضا بدون تغییر چشمگیر در ابعاد مقطع است.

در تقویت خمشی تیرها، نوارها یا ورق های FRP معمولا در قسمت کششی تیر نصب می شوند تا بخشی از نیروهای کششی ناشی از خمش را تحمل کنند. این روش باعث افزایش ظرفیت خمشی عضو و کاهش عرض ترک های ایجاد شده در بتن می شود. در مقابل، برای افزایش مقاومت برشی، الیاف به صورت عمود یا مایل نسبت به محور طولی تیر نصب می شوند تا نقش خاموت های تقویتی را ایفا کنند.

انتخاب نوع الیاف در این کاربرد اهمیت زیادی دارد. برای مثال CFRP به دلیل مدول الاستیسیته بالا در پروژه هایی که نیاز به افزایش قابل توجه مقاومت دارند، بیشتر مورد استفاده قرار می گیرد. همچنین اجرای صحیح سیستم، شامل آماده سازی سطح، کنترل کیفیت چسبندگی و جلوگیری از جداشدگی لایه ها، تاثیر مستقیمی بر عملکرد نهایی خواهد داشت.

مقاوم سازی ستون بتنی با FRP

ستون ها از مهم ترین اعضای باربر ساختمان هستند و ضعف آنها می تواند تاثیر مستقیمی بر ایمنی کل سازه داشته باشد. مقاوم سازی ستون بتنی با FRP معمولا با هدف افزایش مقاومت فشاری، بهبود شکل پذیری و افزایش ظرفیت تحمل نیروهای جانبی انجام می شود.

یکی از رایج ترین روش ها در این بخش، محصورسازی ستون با الیاف FRP است. در این روش، لایه های کامپوزیتی در اطراف ستون قرار می گیرند و با ایجاد فشار جانبی، از گسترش ترک های بتن جلوگیری می کنند. این محصورشدگی باعث افزایش کرنش پذیری بتن، بهبود رفتار پلاستیک ستون و افزایش مقاومت آن در برابر بارهای لرزه ای می شود.

در ستون های دایره ای، عملکرد محصورسازی معمولا بسیار موثرتر است، زیرا نیروی جانبی ایجاد شده توسط الیاف به صورت یکنواخت در محیط مقطع توزیع می شود. در ستون های مستطیلی نیز معمولا با اصلاح گوشه ها و گرد کردن لبه ها، عملکرد سیستم افزایش پیدا می کند.

مقاوم سازی دیوارهای بتنی با FRP

دیوارهای بتنی نقش مهمی در تحمل نیروهای جانبی ناشی از زلزله و باد دارند. در سازه هایی که دیوارهای برشی دچار ضعف طراحی، کاهش مقاومت مصالح یا تغییر کاربری ساختمان شده اند، استفاده از FRP می تواند ظرفیت آنها را افزایش دهد.

در این روش، لایه های FRP روی بخش هایی از دیوار که تحت تنش کششی یا برشی بیشتری قرار دارند نصب می شوند. جهت قرارگیری الیاف بر اساس مسیر انتقال نیرو تعیین می شود تا بیشترین تاثیر را در کنترل ترک خوردگی و افزایش مقاومت داشته باشد.

یکی از مزایای این روش، ضخامت کم سیستم تقویتی است که باعث می شود فضای معماری ساختمان تغییر نکند. این ویژگی به خصوص در ساختمان های موجود که امکان افزایش ضخامت دیوار یا اجرای پوشش های سنگین وجود ندارد، اهمیت زیادی دارد.

مقاوم سازی اتصالات بتنی با FRP

اتصالات تیر به ستون از حساس ترین بخش های سازه های بتنی هستند، زیرا در هنگام زلزله نیروهای زیادی در این نواحی متمرکز می شود. ضعف در جزئیات آرماتورگذاری یا کاهش مقاومت بتن در محل اتصال می تواند باعث ایجاد شکست ترد و کاهش پایداری سازه شود.

مقاوم سازی اتصالات بتنی با FRP با هدف افزایش مقاومت برشی، کنترل ترک ها و بهبود رفتار چرخه ای اتصال انجام می شود. در این روش، الیاف FRP در اطراف ناحیه اتصال نصب شده و با ایجاد محدودیت در تغییر شکل، ظرفیت تحمل نیروهای وارده را افزایش می دهند.

استفاده از سیستم های کامپوزیتی در این بخش به دلیل وزن کم و سرعت اجرای بالا، جایگزین مناسبی برای روش هایی مانند ژاکت بتنی یا فولادی محسوب می شود. با این حال، طراحی صحیح جزئیات اتصال و انتخاب آرایش مناسب الیاف، نقش تعیین کننده ای در موفقیت پروژه دارد.

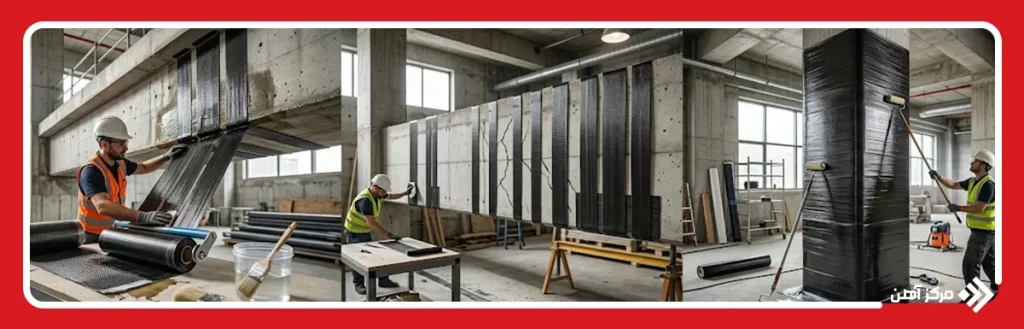

روش های تقویت سازه با FRP

روش اجرای FRP بر اساس نوع نیروی غالب، شرایط عضو سازه ای و هدف مقاوم سازی تعیین می شود. هر روش باید با تحلیل دقیق رفتار سازه انتخاب شود تا انتقال نیرو بین بتن و سیستم کامپوزیتی به شکل مطلوب انجام گیرد. در ادامه مهم ترین روش های تقویت سازه با این فناوری بررسی شده است.

تقویت خمشی تیر با FRP

تقویت خمشی یکی از رایج ترین کاربردهای سیستم FRP در تیرهای بتنی است. در این روش، نوارهای FRP در قسمت پایین تیر که تحت کشش قرار دارد نصب می شوند. الیاف موجود در این نوارها نیروی کششی اضافی را تحمل کرده و باعث افزایش ظرفیت خمشی مقطع می شوند.

این روش معمولا زمانی استفاده می شود که تیر در اثر افزایش بار بهره برداری، تغییر کاربری ساختمان یا خطاهای طراحی اولیه، ظرفیت خمشی کافی نداشته باشد. جهت قرارگیری الیاف باید موازی با مسیر تنش کششی باشد تا بیشترین بازدهی حاصل شود.

تقویت برشی تیر با FRP

شکست برشی در تیرهای بتنی معمولا به صورت ناگهانی رخ می دهد و از نظر ایمنی اهمیت زیادی دارد. برای جلوگیری از این نوع شکست، از FRP به عنوان تقویت کننده خارجی استفاده می شود.

در تقویت برشی، الیاف معمولا به صورت U شکل، نواری یا پوشش کامل اطراف تیر اجرا می شوند. این آرایش باعث کنترل ترک های مورب برشی شده و ظرفیت تحمل نیروهای جانبی تیر را افزایش می دهد.

انتخاب ضخامت و تعداد لایه های FRP باید بر اساس محاسبات سازه ای انجام شود، زیرا استفاده بیش از حد یا کمتر از مقدار مورد نیاز می تواند عملکرد سیستم را کاهش دهد.

محصورسازی ستون با FRP

محصورسازی یکی از شناخته شده ترین روش های استفاده از FRP در مقاوم سازی ستون ها است. در این تکنیک، لایه های کامپوزیتی در اطراف ستون قرار می گیرند و با محدود کردن انبساط جانبی بتن، مقاومت فشاری و شکل پذیری عضو را افزایش می دهند.

این روش به ویژه در مناطق زلزله خیز کاربرد زیادی دارد، زیرا باعث بهبود رفتار غیرخطی ستون و افزایش توانایی آن برای تحمل تغییر شکل های بزرگ می شود. در طراحی محصورسازی باید عواملی مانند شکل مقطع، نوع الیاف، تعداد لایه ها و شرایط محیطی در نظر گرفته شود.

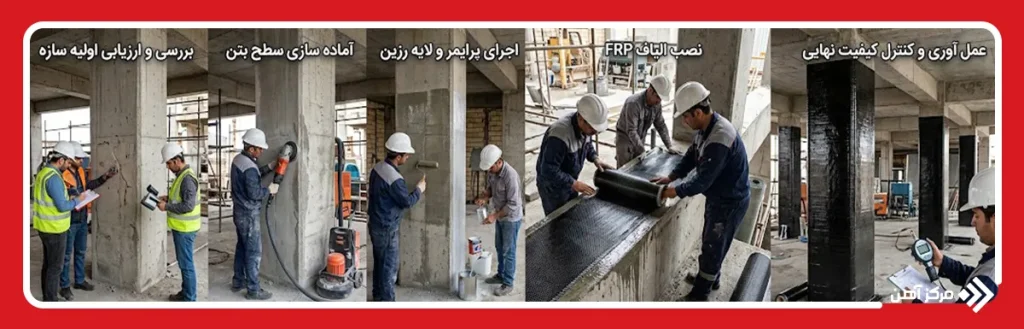

مراحل اجرای مقاوم سازی با FRP

اجرای FRP یک فرآیند تخصصی است که کیفیت هر مرحله آن تاثیر مستقیمی بر عملکرد نهایی سیستم دارد. برخلاف تصور عمومی، نصب لایه های کامپوزیتی تنها به چسباندن ورق یا پارچه FRP روی سطح بتن محدود نمی شود، بلکه مجموعه ای از عملیات آماده سازی، کنترل کیفیت و اجرای دقیق را شامل می شود. رعایت اصول اجرایی باعث می شود سیستم مقاوم سازی frp بتواند در طول عمر بهره برداری، ظرفیت طراحی شده خود را حفظ کند.

مراحل اصلی اجرای FRP شامل موارد زیر است:

• بررسی و ارزیابی اولیه سازه در مرحله نخست، وضعیت موجود سازه توسط مهندسان بررسی می شود. اطلاعاتی مانند مقاومت بتن، میزان ترک خوردگی، خوردگی آرماتورها، شرایط بارگذاری و هدف مقاوم سازی باید مشخص شود. در این مرحله معمولا آزمایش های غیرمخرب و بررسی نقشه های سازه ای برای تعیین نقاط ضعف انجام می گیرد.
• طراحی سیستم مقاوم سازی پس از ارزیابی اولیه، نوع سیستم FRP، تعداد لایه ها، جهت قرارگیری الیاف و نحوه اتصال به عضو سازه ای تعیین می شود. طراحی باید بر اساس تحلیل سازه و استانداردهای معتبر انجام شود تا میزان تقویت مورد نیاز به صورت دقیق مشخص شود.
• آماده سازی سطح بتن کیفیت سطح بتن یکی از مهم ترین عوامل موفقیت اجرای frp محسوب می شود. در این مرحله، بخش های آسیب دیده بتن حذف شده، ترک ها ترمیم می شوند و سطح با روش هایی مانند ساب زنی یا سندبلاست برای ایجاد چسبندگی مناسب آماده می شود.
• اجرای پرایمر و لایه رزین پس از آماده سازی سطح، یک لایه پرایمر روی بتن اجرا می شود تا اتصال بین سطح و سیستم کامپوزیتی افزایش پیدا کند. سپس رزین اپوکسی روی سطح یا الیاف اعمال می شود تا امکان انتقال مناسب نیرو فراهم شود.
• نصب الیاف FRP پارچه یا ورق FRP مطابق طرح مشخص شده روی سطح عضو قرار می گیرد. در این مرحله جهت الیاف اهمیت زیادی دارد، زیرا مقاومت سیستم در راستای الیاف بیشترین مقدار را دارد. برای دستیابی به عملکرد مطلوب، لایه ها باید بدون ایجاد حباب هوا و چین خوردگی نصب شوند.
• عمل آوری و کنترل کیفیت نهایی پس از نصب، رزین باید زمان کافی برای سخت شدن داشته باشد. در پایان، کیفیت اتصال، یکنواختی سطح، میزان چسبندگی و اجرای صحیح لایه ها بررسی می شود تا از عملکرد مناسب سیستم اطمینان حاصل شود.

آیین نامه های مقاوم سازی با FRP

طراحی و اجرای سیستم های FRP باید مطابق استانداردهای مهندسی انجام شود، زیرا عملکرد این مصالح به عوامل متعددی مانند خواص مکانیکی الیاف، نوع رزین، شرایط محیطی و نحوه اتصال به بتن وابسته است. یکی از مهم ترین منابع طراحی در این زمینه، دستورالعمل های موسسه بتن آمریکا مانند ACI 440 است که ضوابط مربوط به استفاده از کامپوزیت های FRP در تقویت اعضای بتنی را ارائه می کند.

استانداردهای دیگری مانند fib Bulletin نیز اطلاعات تخصصی درباره رفتار کامپوزیت های پلیمری، روش های طراحی، کنترل کیفیت و ارزیابی دوام سیستم های FRP ارائه می دهند. در پروژه های مقاوم سازی لرزه ای، علاوه بر این دستورالعمل ها، ضوابط آیین نامه های طراحی لرزه ای نیز باید مورد توجه قرار گیرد تا عملکرد سازه در برابر بارهای جانبی تضمین شود.

رعایت آیین نامه ها در تمام مراحل، از انتخاب مصالح تا اجرای نهایی اهمیت دارد. استفاده از مصالح بدون مشخصات فنی معتبر یا اجرای غیر اصولی می تواند باعث کاهش چسبندگی، جداشدگی لایه ها و کاهش عمر مفید سیستم شود. به همین دلیل مقاوم سازی با اف آر پی باید توسط تیم های متخصص و با نظارت مهندسی انجام شود.

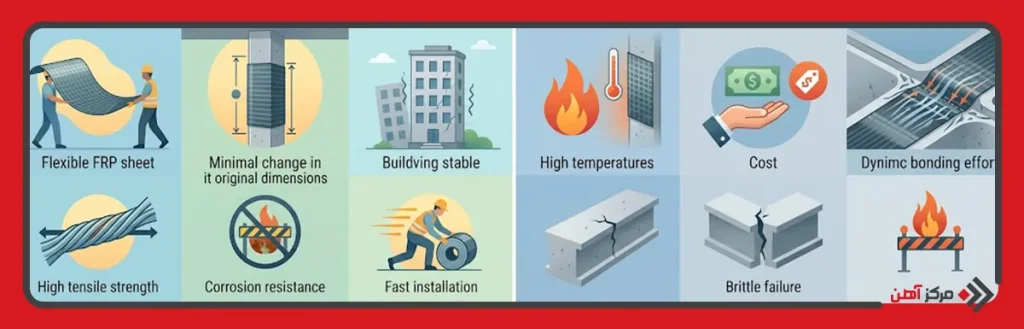

مزایا و معایب مقاوم سازی با FRP

مقاوم سازی با FRP به دلیل ویژگی های منحصر به فرد کامپوزیت های پلیمری، در بسیاری از پروژه های عمرانی مورد توجه قرار گرفته است. با این حال مانند هر روش مهندسی دیگری، این سیستم نیز دارای محدودیت هایی است که باید پیش از انتخاب روش اجرایی بررسی شوند.

معایب مقاوم سازی با FRP

• هزینه اولیه بالاتر نسبت به برخی روش های سنتی
• حساسیت اجرای سیستم به کیفیت آماده سازی سطح
• کاهش عملکرد در دماهای بسیار بالا
• نیاز به نیروی متخصص برای طراحی و اجرا
• محدودیت در برابر آتش بدون استفاده از پوشش محافظ
• وابستگی عملکرد نهایی به کیفیت رزین و شرایط اجرا
• دشواری تشخیص آسیب های داخلی پس از نصب لایه ها

مزایای مقاوم سازی با FRP

• وزن بسیار کم نسبت به سیستم های تقویتی فولادی و بتنی
• افزایش ظرفیت خمشی، برشی و فشاری اعضای سازه ای
• سرعت اجرای بالا و کاهش زمان توقف بهره برداری ساختمان
• عدم نیاز به تجهیزات سنگین در بسیاری از پروژه ها
• افزایش مقاومت در برابر خوردگی و عوامل محیطی
• ضخامت کم و حفظ فضای معماری موجود
• امکان اجرا در سازه های قدیمی بدون تخریب گسترده
• دوام مناسب در شرایط محیطی مختلف
• قابلیت استفاده در اعضای مختلف مانند تیر، ستون و دیوار

مقاوم سازی با FRP یکی از روش های نوین تقویت سازه های بتنی است که با استفاده از کامپوزیت های پلیمری تقویت شده با الیاف، ظرفیت باربری و دوام اعضای سازه ای را افزایش می دهد. این فناوری با بهره گیری از مصالحی مانند CFRP و GFRP امکان بهبود عملکرد تیرها، ستون ها، دیوارهای بتنی و اتصالات سازه ای را بدون افزایش قابل توجه وزن فراهم می کند.

امروزه استفاده از frp مقاوم سازی در پروژه های ساختمانی به دلیل سرعت اجرا، مقاومت بالا و محدودیت کمتر نسبت به روش های سنتی افزایش یافته است. انتخاب صحیح نوع الیاف، طراحی مهندسی و اجرای دقیق، سه عامل اصلی موفقیت این سیستم محسوب می شوند. به همین دلیل پیش از اجرای مقاوم سازی ساختمان با اف آر پی باید شرایط سازه، میزان آسیب، نیازهای عملکردی و هزینه مقاوم سازی با frp به صورت تخصصی بررسی شود.

در نهایت، شناخت دقیق اینکه اف آر پی چیست، چه کاربردهایی دارد و چگونه اجرا می شود، به مهندسان کمک می کند تا مناسب ترین راهکار را برای افزایش ایمنی و عمر مفید سازه انتخاب کنند. با توجه به توسعه فناوری های نوین ساختمانی، استفاده از مقاوم سازی با اف آر پی می تواند یکی از گزینه های موثر برای بهسازی سازه های موجود و افزایش مقاومت آنها در برابر بارهای مختلف باشد.

سوالات متداول
