اتصال تلسکوپی وال پست یکی از اصول بسیار مهم در مهندسی ساختمان است که به تقویت استحکام و پایداری سازه ها کمک می کند. این نوع اتصال به ویژه در مناطق زلزله خیز از اهمیت ویژه ای برخوردار است؛ زیرا می تواند در برابر بارهای جانبی ناشی از لرزش زمین مقاومت کند. شناخت و درک این نوع اتصال به مهندسان و معماران این امکان را می دهد که تکنیک های موثری برای طراحی و ساخت سازه هایی ایمن و پایدار پیاده سازی کنند. در این مقاله به بررسی جزئیات وال پست تلسکوپی، عملکرد این ابزار کارآمد و مزایای استفاده از آن در ساختمان ها می پردازیم. با ما همراه باشید.

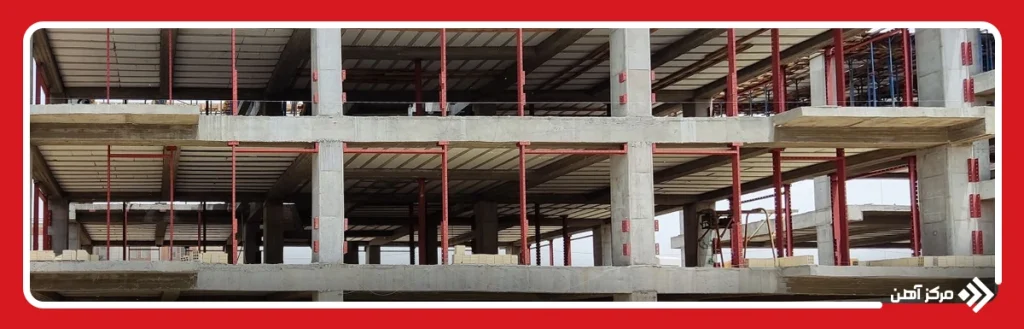

در پاسخ به پرسش وال پست چیست؟ باید بگوییم که اتصال تلسکوپی وال پست یا وال پست تلسکوپی نوعی فناوری است که برای ایجاد پیوند بین وادار با سقف یا کف ساختمان به کار می رود. این نوع اتصال به وسیله چهار نبشی به اجرا در می آید که وادار را در دو بعد عمودی و افقی (محورهای X و Y) مهار می کند.
هدف اصلی از پیاده سازی وال پست تلسکوپی افزایش قدرت سازه در برابر بارهای جانبی ایجاد شده توسط زلزله و لرزش های زمین است. این سیستم به سازه اجازه می دهد تا در شرایط زمین لرزه بتواند تنش ها را تحمل کند و از تخریب های جدی جلوگیری به عمل آورد. در روند اجرای وال پست تلسکوپی یک صفحه پلیت به کمک رول بولت به سقف ساختمان متصل می شود.
سپس با استفاده از جوشکاری چهار عدد نبشی به این صفحه فلزی متصل می شوند؛ در حالی که وادار نباید به نبشی ها جوش داده شود. این روش امکان مهار وادار را در دو جهت X و Y فراهم می کند و در عین حال اجازه می دهد که وادار در محور Z حرکت کند. این آزادی حرکتی به سازه کمک می کند تا در برابر تنش ها و تغییرات دما، واکنشی مناسب داشته باشد و از آسیب های احتمالی در امان بماند.

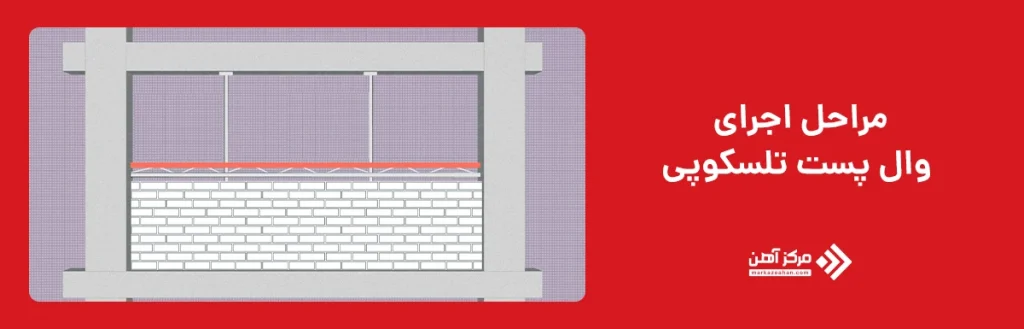

در ابتدای فرآیند طراحی و اجرای وال پست تلسکوپی، توجه به جزئیات و دقت در مراحل مختلف از اهمیت بالایی برخوردار است. این نوع اتصال با استفاده از پروفیل های فولادی به شکلی طراحی می شود که حرکات سازه ای را به طور موثری مدیریت کند. در ادامه به ترتیب با مراحل اجرای اتصال تلسکوپی وال پست آشنا می شویم:
طراحی و آماده سازی پروفیل ها
در اولین مرحله از اتصال تلسکوپی وال پست دو مقطع فولادی انتخاب می شود؛ یکی بزرگتر و دیگری کوچکتر. مقطع کوچکتر درون مقطع بزرگتر جای می گیرد و بین آن ها فضایی برای حرکت در نظر گرفته می شود. برای این طراحی معمولاً از پروفیل های قوطی فولادی یا ناودانی ها استفاده می شود که محکم و مقاوم هستند.
نصب پروفیل تلسکوپی در کف و سقف
در مرحله دوم پروفیل بزرگتر که با عنوان غلاف تلسکوپی شناخته می شود، به طور ثابت به سازه اصلی متصل می شود. این اتصال می تواند از طریق جوشکاری یا استفاده از پیچ و مهره انجام شود تا مطمئن شویم که مقطع در موقعیت خود به خوبی ثابت شده است و ایمنی لازم را تامین می کند.
قرار دادن وال پست درون مقطع بزرگتر
در این مرحله از اتصال تلسکوپی وال پست پروفیل کوچکتر به عنوان وال پست اصلی درون مقطع بزرگتر قرار می گیرد. این طراحی به وال پست امکان می دهد تا حرکت های کنترل شده ای را در راستای عمودی یا افقی داشته باشد که بسته به نیاز سازه تعیین می شود. برای مشاهده قیمت آهن کیلویی به وبسایت مرکز آهن مراجعه کنید.
ایجاد فضای حرکتی مناسب
برای جلوگیری از ایجاد اصطکاک یا قفل شدگی پروفیل ها، فاصله ای معین بین آنها ایجاد می شود. به کارگیری واشرهای فلزی یا تفلونی در بخش های انتهایی اتصال، به کاهش اصطکاک کمک می کند و همچنین می تواند عمر مفید سیستم را افزایش دهد.
کنترل عملکرد و نصب دیوار
در مرحله آخر و پس از نصب وال پست در محل اتصال تلسکوپی، دیوارها به وال پست متصل می شوند. در نهایت باید مستندات و تست های مربوط به عملکرد اتصال تلسکوپی وال پست را انجام داد تا اطمینان حاصل شود که مقاطع در هنگام اعمال نیرو به طور آزاد و کنترل شده حرکت می کنند و هیچ گونه محدودیتی در عملکرد آنها وجود ندارد. این مرحله از اهمیت فوق العاده بالایی برخوردار است.
مزایای استفاده از اتصال تلسکوپی وال پست در ساختمان ها شامل موارد زیر می شود:
جلوگیری از ترک خوردگی و تخریب دیوار
استفاده از وال پست تلسکوپی باعث ایجاد یک نقطه اتصال مفصلی می شود که حرکات محدود سازه به ویژه در زمان زمین لرزه را تسهیل می کند. این ویژگی از بروز ترک ها و تخریب های جدی در دیوارها جلوگیری کرده و ایمنی سازه را افزایش می دهد.
افزایش انعطاف پذیری سازه
اتصال تلسکوپی وال پست قابلیت جابجایی محدود در محل اتصال به سقف را فراهم می آورد. این انعطاف پذیری به سازه کمک می کند تا در موقعیت های بحرانی دچار آسیب نشود و حرکت زمین را بهتر تحمل کند.
کاهش تنش در دیوار
این فناوری به جبران تنش های ایجاد شده ناشی از انقباض و انبساط حرارتی یا نشست زمین کمک می کند. بدین ترتیب، دیوارها در برابر فشارها مقاوم تر خواهند بود و احتمال ترک خوردگی آنها کاهش می یابد.
اجرای آسان
عملیات نصب و اتصال تلسکوپی وال پست عمدتاً ساده و سریع است. این موضوع باعث می شود که مدت زمان ساخت کاهش یابد و همچنین هزینه های اجرایی کمتر شوند. امکانات نوین طراحی و ساخت به مهندسان این امکان را می دهد که پروژه ها را به نحو بهینه تری اجرایی کنند و در عین حال کیفیت و ایمنی را نیز در بالاترین حد ممکن نگه دارند.
در نهایت اگر اتصال تلسکوپی به‌درستی اجرا شود و عملکرد مناسبی از خود نشان دهد، ممکن است نیاز به استفاده از میلگرد بستر در برخی بخش‌ها کاهش یابد یا تنها در محل‌های خاص استفاده شود. و با توجه به قیمت میلگرد بستر در هزینه ها صرفه جویی خواهد شد.
سوالات متداول
وال پست تلسکوپی به دلیل طراحی خاص خود می تواند به استحکام بیشتر سازه کمک کند. این نوع اتصال اجازه می دهد تا بارهای وارده به طور متوازن توزیع شوند و از شکستگی و آسیب دیدگی جلوگیری به عمل آورند. همچنین، تحرک کنترل شده ای که در این اتصال وجود دارد، به عملکرد بهتر سازه در برابر حرکات جانبی کمک می کند.
