گام تیغ اره چیست؟ راهنمای انتخاب گام مناسب

گام تیغ اره یکی از مهم ترین مشخصات فنی تیغه های برش است که تعداد، فاصله و نحوه درگیری دندانه ها با قطعه کار را تعیین می کند. انتخاب اشتباه این مشخصه می تواند موجب کند شدن تیغه، شکستن دندانه ها، انحراف مسیر برش، افزایش صدای دستگاه و کاهش کیفیت سطح مقطع شود. گام مناسب باید با توجه به جنس قطعه، ضخامت دیواره، توپر یا توخالی بودن مقطع، سرعت تیغه و نرخ پیشروی انتخاب شود.

این موضوع هنگام برش فولاد اهمیت بیشتری دارد؛ زیرا سختی و قابلیت ماشین کاری آلیاژها با یکدیگر متفاوت است و نوسان قیمت آهن نیز باعث شده است کاهش ضایعات و افزایش عمر ابزار برای واحدهای تولیدی اهمیت اقتصادی زیادی داشته باشد. در ادامه مقاله بررسی می کنیم منظور از گام تیغ اره چیست، چگونه اندازه گیری می شود و برای هر نوع مقطع فلزی چه گامی باید انتخاب کرد.

گام تیغ اره چیست؟

گام تیغ اره یا Tooth Pitch به فاصله میان نقاط متناظر دو دندانه متوالی گفته می شود. این فاصله را می توان از نوک یک دندانه تا نوک دندانه بعدی اندازه گرفت، اما در تیغ اره های فلز بر معمولا مشخصات گام با شاخص TPI یا Teeth Per Inch بیان می شود. TPI تعداد دندانه های موجود در طول یک اینچ، معادل 25.4 میلی متر، را نشان می دهد. برای مثال تیغه 10 TPI در هر اینچ دارای 10 دندانه است و فاصله اسمی دندانه های آن تقریبا 2.54 میلی متر خواهد بود. هرچه عدد TPI افزایش پیدا کند، دندانه ها ریزتر و فاصله میان آن ها کمتر می شود.

در فرآیند برش آهن، گام فقط یک عدد هندسی نیست و مستقیما بر ضخامت براده، ظرفیت فضای خالی بین دندانه ها یا Gullet Capacity، نیروی وارد شده به هر دندانه و کیفیت خروج براده اثر می گذارد. دندانه های درشت فضای بیشتری برای حمل براده دارند و برای مقاطع ضخیم یا توپر مناسب هستند، در حالی که دندانه های ریزتر می توانند دیواره های نازک را با ضربه کمتر برش دهند. معیار اصلی آن است که در هر لحظه تعداد مناسبی از دندانه ها داخل قطعه کار درگیر باشند؛ زیرا درگیری تعداد بسیار کم دندانه، بار ضربه ای را افزایش می دهد و درگیری بیش از حد نیز فضای براده را پر کرده و موجب تولید حرارت می شود.

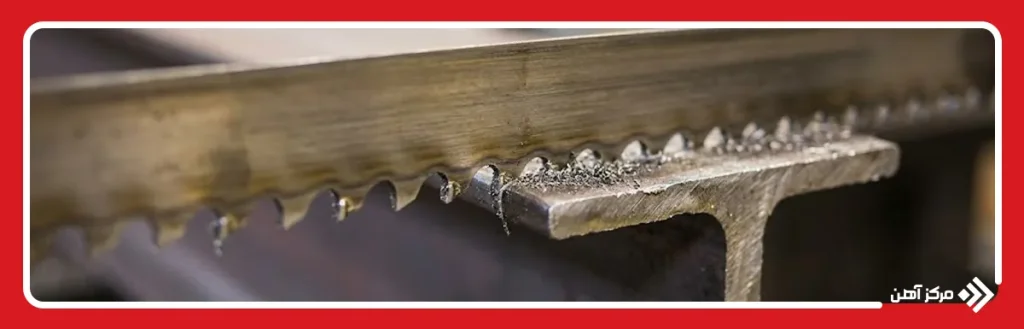

مشخصات گام تیغ اره

شناخت گام تیغ اره تنها با مشاهده تعداد دندانه ها کامل نمی شود. برای انتخاب دقیق، باید رابطه گام با هندسه دندانه، زاویه براده، عمق فضای بین دندانه ها و نوع چیدمان آن ها بررسی شود. این مشخصات به ویژه هنگام برش میلگرد، شمش، لوله و پروفیل تعیین می کنند که تیغه تا چه اندازه می تواند بار مکانیکی و حرارتی برش را تحمل کند.

• تعداد دندانه در اینچ یا TPI: شاخص اصلی معرفی گام است. عدد TPI بالا نشان دهنده دندانه های ریز و عدد پایین نشان دهنده دندانه های درشت است.
• فاصله خطی دندانه ها: فاصله نوک یک دندانه تا نوک دندانه مجاور است و معمولا بر حسب میلی متر اندازه گیری می شود.
• عمق فضای دندانه یا Gullet Depth: فضای میان دو دندانه محل جمع شدن براده است. گام های درشت معمولا فضای عمیق تری دارند و حجم بیشتری از براده را جابه جا می کنند.
• زاویه براده یا Rake Angle: زاویه سطح جلویی دندانه نسبت به خط عمود بر تیغه است. زاویه مثبت نفوذ سریع تری ایجاد می کند، اما برای مواد سخت باید استحکام نوک دندانه نیز در نظر گرفته شود.
• زاویه آزاد یا Clearance Angle: این زاویه از تماس بدنه دندانه با سطح برش جلوگیری می کند و اصطکاک پشت دندانه را کاهش می دهد.
• ارتفاع دندانه: ارتفاع بیشتر ظرفیت حمل براده را افزایش می دهد، اما در صورت طراحی نامناسب می تواند مقاومت دندانه در برابر ضربه را کم کند.
• نوع گام ثابت یا متغیر: در گام ثابت، فاصله تمام دندانه ها یکسان است؛ اما در گام متغیر، چند فاصله متفاوت به صورت تکرارشونده روی تیغه قرار می گیرند.
• ست دندانه یا Tooth Set: انحراف کنترل شده دندانه ها به چپ و راست، عرض شیار برش یا Kerf را ایجاد می کند تا بدنه تیغه داخل قطعه گیر نکند.
• دامنه گام: تیغه هایی مانند 6/10 TPI دارای گام متغیر هستند و تعداد دندانه های آن ها در هر اینچ بین 6 تا 10 تغییر می کند.
• تناسب گام با سطح تماس: ضخامت واقعی بخشی از قطعه که تیغه از آن عبور می کند، معیار انتخاب گام است و نباید همیشه قطر خارجی قطعه مبنا قرار گیرد.

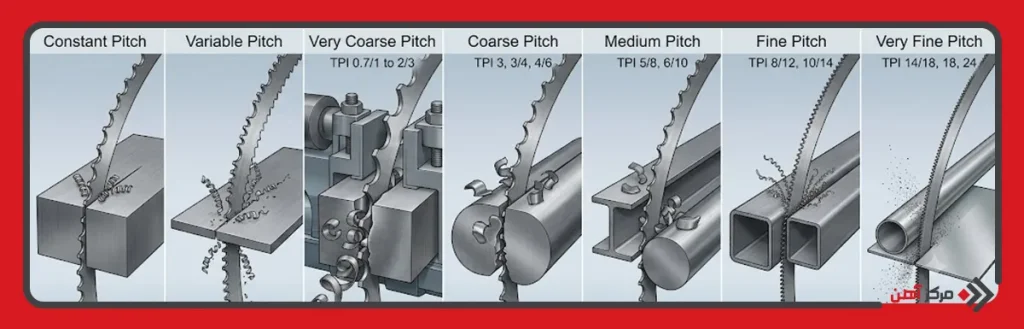

انواع گام تیغ اره

انواع گام تیغ اره را می توان بر اساس یکنواخت یا متغیر بودن فاصله دندانه ها و همچنین تعداد دندانه در واحد طول دسته بندی کرد. در خدمات برشکاری تیرآهن، لوله، پروفیل و مقاطع صنعتی، نوع گام باید با شکل سطح تماس تیغه و نوسان ضخامت قطعه هماهنگ باشد. برای مثال سطح تماس تیغه هنگام عبور از بال و جان تیرآهن ثابت نیست و به همین دلیل تیغه ای که بتواند تغییر بار برشی را کنترل کند، عملکرد مناسب تری خواهد داشت.

• گام ثابت یا Constant Pitch: فاصله تمام دندانه ها در طول تیغه یکسان است. این نوع گام برای برش های یکنواخت، ماشین های پایدار و قطعاتی با سطح تماس ثابت مناسب است. گام ثابت ساختار ساده ای دارد، اما در سرعت های خاص ممکن است ارتعاش هارمونیک ایجاد کند.
• گام متغیر یا Variable Pitch: فاصله دندانه ها در یک الگوی مشخص تغییر می کند. این تغییر از همزمان شدن ضربه دندانه ها جلوگیری کرده و میزان صدا، لرزش و پدیده تشدید را کاهش می دهد. تیغه های 4/6، 5/8، 6/10 و 10/14 نمونه های رایج این گروه هستند. شرکت های سازنده تیغه نیز گام متغیر را برای کاهش صدا، بهبود تخلیه براده و ایجاد برش مستقیم تر در بسیاری از کاربردهای صنعتی معرفی می کنند.
• گام بسیار درشت: گام هایی مانند 0.7/1، 1/1.3، 1.4/2 و 2/3 TPI برای مقاطع توپر بسیار بزرگ، شمش ها و آلیاژهایی استفاده می شوند که حجم براده زیادی تولید می کنند. این تیغه ها به ماشین قدرتمند، گیره بندی پایدار و کنترل دقیق پیشروی نیاز دارند.
• گام درشت: گام های 3 TPI، 3/4 TPI و 4/6 TPI برای میلگردهای قطور، گرد فولادی، تسمه ضخیم و مقاطع توپر متوسط کاربرد دارند. فضای بزرگ بین دندانه ها مانع فشرده شدن براده در شیار می شود.
• گام متوسط: گام های 5/8 و 6/10 TPI دامنه کاربرد گسترده ای دارند و برای بسیاری از مقاطع صنعتی با ضخامت متوسط مناسب هستند. این گروه بین سرعت برش، کیفیت سطح و ظرفیت تخلیه براده تعادل ایجاد می کند.
• گام ریز: گام های 8/12، 10/14 و 14 TPI برای لوله ها، پروفیل های سبک، ورق های ضخیم شده و قطعاتی با دیواره نسبتا نازک استفاده می شوند. تعداد بیشتر دندانه های درگیر، احتمال گیر کردن دندانه در لبه قطعه را کاهش می دهد.
• گام بسیار ریز: گام های 14/18، 18 TPI و 24 TPI بیشتر برای ورق های نازک، لوله های کم ضخامت و قطعات کوچک مناسب هستند. استفاده از این گام برای مقاطع توپر ضخیم باعث کاهش سرعت برش و انباشته شدن براده می شود.

نوع گام تیغ اره	نمونه گام	کاربرد مناسب	ویژگی اصلی
گام ثابت	6 TPI، 10 TPI، 14 TPI	قطعات با سطح تماس ثابت و برش های یکنواخت	فاصله همه دندانه ها یکسان است و ممکن است در بعضی سرعت ها لرزش ایجاد کند.
گام متغیر	4/6، 5/8، 6/10، 10/14 TPI	لوله، پروفیل و مقاطع با سطح تماس متغیر	لرزش، صدا و پدیده تشدید را کاهش می دهد.
گام بسیار درشت	0.7/1، 1/1.3، 1.4/2، 2/3 TPI	شمش ها و مقاطع توپر بسیار بزرگ	ظرفیت بالایی برای تخلیه حجم زیاد براده دارد.
گام درشت	3، 3/4، 4/6 TPI	میلگرد قطور، گرد فولادی و تسمه ضخیم	سرعت برش بالا و فضای مناسب برای خروج براده ایجاد می کند.
گام متوسط	5/8، 6/10 TPI	مقاطع صنعتی با ضخامت متوسط	تعادل مناسبی میان سرعت، کیفیت برش و تخلیه براده دارد.
گام ریز	8/12، 10/14، 14 TPI	لوله، پروفیل سبک و قطعات با دیواره نسبتا نازک	تعداد بیشتر دندانه های درگیر، برش نرم تر و پایدارتر ایجاد می کند.
گام بسیار ریز	14/18، 18، 24 TPI	ورق نازک، لوله کم ضخامت و قطعات کوچک	برای برش دقیق مناسب است، اما در مقاطع ضخیم باعث تجمع براده می شود.

گام ثابت و متغیر تیغ اره هر کدام برای شرایط متفاوتی طراحی شده اند. گام ثابت در برش های پایدار و تکرارشونده می تواند کیفیت مناسبی ایجاد کند، اما گام متغیر برای مقاطعی که سطح تماس آن ها در طول برش تغییر می کند، انتخاب مطمئن تری است. شکل هندسی تیرآهن، نبشی، ناودانی و لوله باعث تغییر پیوسته تعداد دندانه های درگیر می شود و استفاده از گام متغیر می تواند توزیع بار را متعادل تر کند.

گام تیغ اره چگونه اندازه گیری می شود؟

برای اندازه گیری مستقیم گام، ابتدا تیغه باید از دستگاه خارج شده یا دستگاه به صورت کامل خاموش و ایمن شود. سپس فاصله بین نوک دو دندانه متوالی با کولیس اندازه گیری می شود. اگر گام ثابت باشد، عدد به دست آمده فاصله یک دندانه است. برای کاهش خطای اندازه گیری بهتر است فاصله بین نوک دندانه اول و دندانه یازدهم اندازه گیری و مقدار حاصل بر 10 تقسیم شود. تبدیل فاصله میلی متری به TPI نیز از رابطه TPI = 25.4 ÷ Pitch انجام می شود. برای مثال اگر فاصله دندانه ها 2.54 میلی متر باشد، گام تیغه برابر با 10 TPI است.

در گام تیغ اره نواری متغیر، اندازه گیری یک فاصله کافی نیست؛ زیرا فاصله دندانه ها در طول یک سیکل تغییر می کند. در این حالت باید کوتاه ترین و بلندترین فاصله موجود در الگوی دندانه اندازه گیری شود. برای نمونه، در تیغه 6/10 TPI بخش درشت دارای حدود 6 دندانه و بخش ریز دارای حدود 10 دندانه در هر اینچ است. علامت درج شده روی بدنه تیغه یا بسته بندی سازنده معمولا دقیق ترین مرجع شناسایی دامنه گام است؛ زیرا تغییرات ممکن است تدریجی باشند و با مشاهده چشمی به درستی تشخیص داده نشوند.

تاثیر گام تیغ اره بر عملکرد برش

کاربرد گام تیغ اره در کنترل نحوه تشکیل و خروج براده مشخص می شود. در گام درشت، هر دندانه سهم بیشتری از ماده را جدا می کند و براده ضخیم تری به وجود می آید. این وضعیت در قطعات توپر باعث افزایش نرخ برداشت ماده می شود، اما اگر ضخامت قطعه کم باشد، دندانه ممکن است به لبه گیر کند و تحت بار ضربه ای بشکند. در مقابل، گام ریز بار را بین دندانه های بیشتری تقسیم می کند و سطح برش یکنواخت تری به وجود می آورد، اما فضای محدود بین دندانه ها ظرفیت حمل براده را کاهش می دهد.

گام نامناسب می تواند نشانه های مشخصی در فرآیند ایجاد کند. تولید براده پودری معمولا بیانگر کم بودن نرخ پیشروی، کند شدن دندانه یا درگیری بیش از حد دندانه ها است. براده بسیار ضخیم، صدای ضربه و شکست نوک دندانه نیز می تواند از گام بیش از حد درشت یا نرخ پیشروی بالا ناشی شود. گام ریز در قطعه ضخیم باعث تراکم براده، افزایش اصطکاک، حرارت زیاد و انحراف تیغه می شود. در مقابل، گام درشت در دیواره نازک موجب لرزش قطعه، لب پر شدن لبه و شکست زودهنگام دندانه خواهد شد.

گام بر زبری سطح، عمود بودن مقطع و زمان برش نیز اثر دارد. دندانه های ریز معمولا رد دندانه کوچک تری باقی می گذارند، اما همیشه به معنای برش بهتر نیستند. اگر فضای دندانه از براده پر شود، تیغه روی براده های فشرده حرکت می کند و سطح مقطع موج دار یا سوخته می شود. تیغه مناسب باید بتواند بدون مالش اضافی، براده را تشکیل دهد و پیش از ورود دوباره به قطعه آن را از فضای بین دندانه ها خارج کند.

چگونه گام مناسب تیغ اره را انتخاب کنیم؟

مهم ترین اصل در انتخاب تیغ اره مناسب برای برش فلز، حفظ تعداد کافی دندانه داخل ضخامت موثر قطعه است. در بسیاری از برش های فلزی توصیه می شود حداقل 3 دندانه و ترجیحا حدود 6 تا 12 دندانه به صورت همزمان با قطعه درگیر باشند. کمتر بودن تعداد دندانه های درگیر، احتمال قلاب شدن و شکست دندانه را افزایش می دهد؛ در حالی که تعداد بسیار زیاد دندانه ها باعث کاهش فضای خروج براده می شود. این اعداد باید به عنوان محدوده راهنما در نظر گرفته شوند، زیرا سختی ماده، توان دستگاه، نوع تیغه و نرخ پیشروی نیز بر انتخاب نهایی اثر دارند.

برای قطعات توپر، ضخامت موثر تقریبا برابر با قطر یا عرضی است که تیغه در هر لحظه طی می کند. برای لوله و پروفیل، ضخامت دیواره و تعداد دیواره هایی که همزمان در مسیر تیغه قرار دارند باید محاسبه شود. در برش دسته ای یا Bundle Cutting، مجموع سطوح درگیر و احتمال حرکت قطعات نیز اهمیت دارد. تولیدکنندگان تیغ اره تاکید می کنند که قطر، ضخامت دیواره و شکل قرارگیری لوله ها و مقاطع، گام مورد نیاز را تغییر می دهد.

برای محاسبه اولیه می توان ضخامت سطح تماس را بر حسب اینچ در عدد TPI ضرب کرد. نتیجه تقریبی، تعداد دندانه های درگیر را نشان می دهد. برای مثال اگر ضخامت موثر قطعه 12.7 میلی متر یا نیم اینچ باشد و تیغه 10 TPI انتخاب شود، تقریبا 5 دندانه با قطعه درگیر خواهند بود. همین تیغه روی ورقی با ضخامت 2 میلی متر کمتر از یک دندانه کامل را درگیر می کند و احتمال گیر کردن نوک دندانه بالا می رود؛ بنابراین برای چنین قطعه ای باید از TPI بیشتری استفاده شود.

در انتخاب نهایی باید قابلیت ماشین کاری ماده نیز بررسی شود. فولادهای کم کربن براده بلند و نسبتا نرم تولید می کنند، در حالی که فولادهای زنگ نزن و آلیاژهای نیکل مستعد کار سختی و تولید حرارت هستند. برای مواد سخت، علاوه بر گام باید جنس نوک دندانه، زاویه براده، سرعت خطی تیغه و روانکار نیز هماهنگ شوند. تیغه های بیمتال با دندانه فولاد تندبر M42 برای بسیاری از فولادهای صنعتی کاربرد دارند، اما در مقاطع بزرگ، فولادهای سخت و تولید انبوه ممکن است تیغه کاربیدی عملکرد اقتصادی تری داشته باشد.

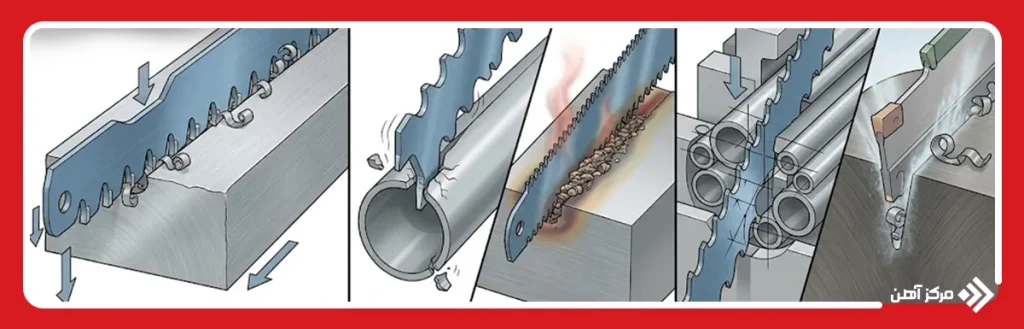

نکات مهم هنگام انتخاب گام تیغ اره

پیش از انتخاب گام باید مشخصات واقعی فرآیند ثبت شود؛ زیرا انتخاب تیغه صرفا بر اساس نام قطعه یا قطر خارجی آن می تواند نتیجه نادرستی ایجاد کند. مهم ترین نکات عبارت هستند از:

• جنس و گرید دقیق قطعه کار
• سختی ماده بر حسب HB یا HRC
• توپر یا توخالی بودن مقطع
• ضخامت واقعی دیواره لوله و پروفیل
• قطر، عرض و ارتفاع سطح برش
• تعداد دندانه های درگیر با قطعه
• ثابت یا متغیر بودن سطح تماس
• تکی یا دسته ای بودن برش
• نحوه چیدمان قطعات در برش دسته ای
• نوع گام ثابت یا متغیر
• ظرفیت فضای خروج براده
• شکل، زاویه و ست دندانه ها
• جنس تیغه بیمتال یا کاربیدی
• توان و استحکام دستگاه اره نواری
• وضعیت گیره بندی قطعه
• سرعت خطی تیغه
• نرخ پیشروی هد دستگاه
• نوع و غلظت مایع خنک کننده
• کیفیت مورد انتظار سطح برش
• تلرانس عمود بودن مقطع
• حجم تولید و تعداد برش روزانه
• سابقه شکست یا کند شدن تیغه قبلی
• شکل و ضخامت براده تولید شده
• میزان لرزش و صدای فرآیند
• جدول انتخاب گام شرکت سازنده تیغه

گام تیغ اره تعیین می کند چه تعداد دندانه با قطعه درگیر شوند، هر دندانه چه حجمی از ماده را جدا کند و براده با چه کیفیتی از شیار برش خارج شود. گام درشت برای مقاطع توپر و ضخیم ظرفیت براده برداری بیشتری فراهم می کند و گام ریز برای دیواره های نازک، تماس پیوسته تری به وجود می آورد. در مقاطع با سطح تماس متغیر، گام متغیر می تواند لرزش، صدا و تمرکز بار روی دندانه ها را کاهش دهد. انتخاب صحیح زمانی انجام می شود که ضخامت موثر قطعه، جنس ماده، شکل مقطع، سرعت تیغه، پیشروی دستگاه و تعداد دندانه های درگیر به صورت همزمان بررسی شوند؛ بنابراین هیچ عدد TPI را نمی توان بدون شناخت شرایط واقعی برش برای تمام قطعات مناسب دانست.
