تفاوت ولدولت، ساکولت و تردولت؛ کدام اتصال مناسب تر است؟

تفاوت ولدولت، ساکولت و تردولت یکی از موضوعات مهم در طراحی انشعابات خطوط لوله صنعتی است؛ زیرا انتخاب هر یک از این اتصالات بر استحکام مکانیکی، آب بندی، قابلیت تعمیر و ایمنی سیستم لوله کشی تاثیر می گذارد. این سه اتصال از نظر ساختار بدنه شباهت هایی دارند، اما شیوه اتصال آنها به لوله انشعابی، محدودیت های ابعادی و شرایط بهره برداری متفاوت است. مهندسان پایپینگ هنگام انتخاب اتصال مناسب باید عواملی مانند فشار طراحی، دمای سیال، ضخامت دیواره لوله، ارتعاشات و الزامات بازرسی را ارزیابی کنند. علاوه بر مشخصات فنی، بررسی قیمت آهن و تاثیر جنس مواد اولیه بر هزینه ساخت تجهیزات نیز در برآورد اقتصادی پروژه اهمیت دارد. انتخاب نادرست می تواند باعث افزایش تنش های موضعی، نشتی یا توقف ناخواسته خطوط تولید شود. در ادامه این مقاله، تفاوت های فنی این سه اتصال را بررسی می کنیم تا بتوانید متناسب با شرایط کاری پروژه، گزینه مناسب تری انتخاب کنید.

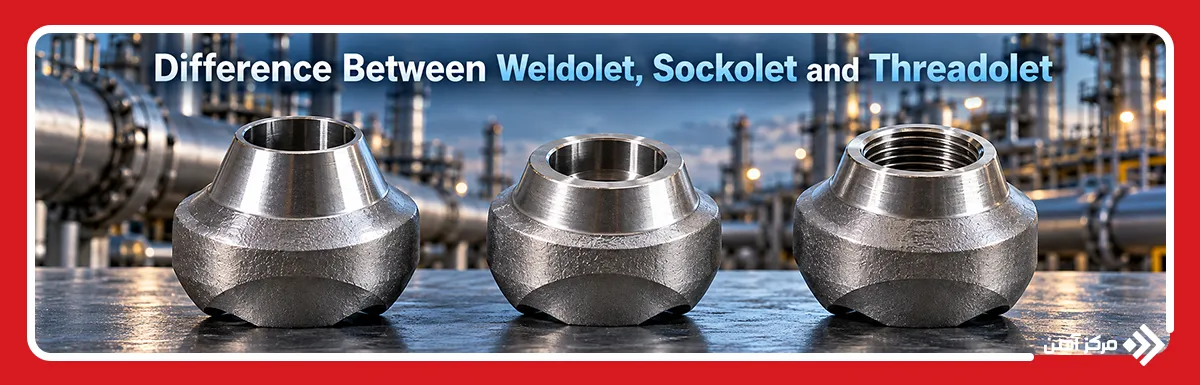

تفاوت ولدولت، ساکولت و تردولت

برای شناخت تفاوت بین ولدولت، ساکولت و تردولت باید ابتدا ساختار مشترک آنها را بررسی کرد. هر سه در گروه انشعاب گیرهای فورج شده (Forged Branch Outlet Fittings) قرار می گیرند و برای ایجاد خروجی از لوله اصلی به کار می روند. بدنه این قطعات معمولا دارای پایه ای منحنی است که متناسب با قطر خارجی لوله اصلی ساخته می شود. این هندسه کمک می کند تقویت مورد نیاز اطراف دهانه انشعاب، مطابق طراحی اتصال تامین شود. استاندارد MSS SP-97 الزامات مربوط به این گروه از اتصالات تقویت شده یکپارچه را مشخص می کند. با وجود این ساختار مشترک، نوع انتهای خروجی، محدوده سایز، روش اجرای اتصال و ملاحظات بهره برداری آنها یکسان نیست. بنابراین، هنگام مقایسه ولدولت، ساکولت و تردولت نباید فقط ظاهر قطعات را ملاک قرار داد؛ بلکه لازم است مشخصات فنی هر اتصال با الزامات طراحی خط لوله مطابقت داشته باشد.

تفاوت در نوع اتصال

مهم ترین فرق ولدولت، ساکولت و تردولت به روش اتصال لوله انشعابی مربوط می شود. در ولدولت (Weldolet)، انتهای خروجی برای جوش لب به لب (Butt Weld) آماده می شود و اتصال لوله فرعی با جوش نفوذی مناسب انجام می گیرد. این ساختار امکان ایجاد اتصال دائمی با قابلیت بررسی حجمی جوش را فراهم می کند. در مقابل، برای پاسخ به سوال ساکولت چیست باید به ساختار حفره ای آن توجه کرد؛ ساکولت (Sockolet) دارای نشیمن سوکتی است که انتهای لوله فرعی داخل آن قرار می گیرد و با جوش گوشه (Fillet Weld) در پیرامون اتصال تثبیت می شود. تردولت (Threadolet) نیز خروجی رزوه دار دارد و لوله یا قطعه نری رزوه شده بدون جوشکاری در محل اتصال خروجی نصب می شود. البته پایه هر سه اتصال به لوله اصلی جوش داده می شود و تفاوت اصلی آنها در نحوه اتصال سمت انشعاب است.

تفاوت در سایز انشعاب

در بررسی اتصالات لوله فولادی، سایز اسمی انشعاب (NPS) و قطر لوله اصلی باید به صورت مستقل مشخص شوند. ولدولت معمولا تنوع ابعادی بیشتری برای انشعابات متوسط و بزرگ دارد و در برخی کاتالوگ ها سایز خروجی آن تا 24 اینچ یا بیشتر نیز ارائه می شود. ساکولت و تردولت عمدتا برای انشعابات کوچک استفاده می شوند؛ هرچند برخی تولیدکنندگان معتبر مدل هایی تا سایز اسمی 6 اینچ نیز عرضه می کنند. بنابراین نباید محدودیت سایز این قطعات را بدون مراجعه به کاتالوگ سازنده تعیین کرد. نکته مهم دیگر، تفاوت میان انشعاب هم سایز (Size on Size) و انشعاب کاهنده (Reducing Outlet) است. در نوع اول، سایز اسمی خروجی با خط اصلی برابر است، اما در نوع دوم خروجی کوچک تری ایجاد می شود. انتخاب ابعاد باید با توجه به قطر واقعی لوله، ضخامت دیواره و هندسه پایه اتصال انجام شود.

تفاوت در تحمل فشار

تحمل فشار در این سه اتصال صرفا به نوع آنها وابسته نیست و باید با توجه به مشخصات طراحی ارزیابی شود. ولدولت معمولا براساس رده ضخامت (Schedule) مانند STD، XS و Sch 160 انتخاب می شود و قابلیت فشارپذیری آن به جنس، ضخامت لوله، دما و استحکام جوش بستگی دارد. در ساکولت و تردولت، کلاس های 3000 و 6000 رایج هستند و برخی سازندگان مدل های خاصی با کلاس های دیگر نیز عرضه می کنند. با این حال، کلاس 3000 به معنای مجاز بودن فشار کاری 3000 psi در تمام دماها و شرایط نیست. فشار مجاز مجموعه باید براساس استاندارد طراحی، شرایط سرویس و ضعیف ترین جزء اتصال تعیین شود. در سامانه هایی که فشار بالا با بارگذاری چرخه ای همراه است، اتصال جوشی لب به لب معمولا انتخاب مطلوب تری محسوب می شود؛ زیرا می توان کیفیت اتصال را با روش های بازرسی مناسب ارزیابی کرد و محدودیت های اتصال رزوه ای را کاهش داد.

تفاوت در تحمل دما

بررسی تفاوت های ولدولت، ساکولت و تردولت از نظر تحمل دما مستلزم توجه به رفتار متالورژیکی جنس اتصال و تغییرات حرارتی در محل انشعاب است. در دماهای بالا، کاهش تنش مجاز فولاد، انبساط حرارتی و احتمال خزش (Creep) در برخی شرایط می توانند عملکرد اتصال را محدود کنند. ولدولت جوشی به دلیل پیوستگی فلزی اتصال و حذف آب بندی رزوه ای، در بسیاری از سرویس های دمای بالا گزینه مناسبی است. ساکولت نیز در محدوده مجاز طراحی قابل استفاده است، اما هندسه ریشه سوکت می تواند ناحیه ای مستعد تمرکز تنش حرارتی ایجاد کند. تردولت علاوه بر محدودیت های جنس، به رفتار اتصال رزوه ای و ماده آب بند وابسته است. در سرویس های بسیار سرد نیز چقرمگی فولاد و احتمال شکست ترد اهمیت دارد. به همین دلیل، انتخاب متریال هایی مانند ASTM A350 LF2 برای برخی سرویس های دمای پایین باید براساس الزامات پروژه بررسی شود.

تفاوت در احتمال نشتی

احتمال نشتی در هر اتصال به کیفیت ساخت، روش مونتاژ و نوع بارگذاری بستگی دارد، اما مسیرهای احتمالی خروج سیال متفاوت هستند. در ولدولت، نقص هایی مانند عدم نفوذ کافی جوش، تخلخل یا ترک می توانند یکپارچگی اتصال را کاهش دهند. کنترل کیفیت این اتصال ممکن است شامل آزمون های VT، PT، MT یا RT و UT باشد که انتخاب آنها به ضخامت، هندسه جوش و الزامات کد بستگی دارد. در ساکولت، کیفیت جوش گوشه و رعایت فاصله مونتاژی مناسب بین انتهای لوله و انتهای حفره سوکت اهمیت دارد. رعایت نکردن این فاصله می تواند احتمال ایجاد تنش اضافی را افزایش دهد. در تردولت، آسیب رزوه، درگیری ناکافی دندانه ها یا انتخاب نامناسب آب بند از عوامل موثر بر نشتی هستند. همچنین تغییرات دما و لرزش مداوم می توانند آب بندی اتصال رزوه ای را تحت تاثیر قرار دهند؛ بنابراین، ارزیابی نشتی باید متناسب با مکانیسم خرابی هر اتصال انجام شود.

تفاوت در کاربردهای صنعتی

برای درک بهتر اینکه اولت چیست، باید به نقش آن در ایجاد انشعاب تقویت شده از خطوط اصلی انتقال سیال توجه کرد. ولدولت در شبکه های انتقال نفت و گاز، خطوط فرآیندی پالایشگاه ها، واحدهای پتروشیمی و سامانه های بخار کاربرد گسترده ای دارد. این اتصال به ویژه برای انشعابات دائمی و شرایطی که قابلیت اطمینان بلندمدت اهمیت زیادی دارد، مناسب است. ساکولت بیشتر در خطوط ابزار دقیق، شبکه های یوتیلیتی، لوله کشی صنعتی با قطر کم و انشعابات خدماتی استفاده می شود. تردولت نیز در نقاطی کاربرد دارد که اتصال رزوه ای طبق مشخصات پروژه مجاز باشد؛ مانند بعضی اتصالات ابزار دقیق، خطوط هوای فشرده و تجهیزات جانبی. در خطوط دارای سیالات خطرناک، ارتعاش شدید یا سرویس های مستعد خوردگی موضعی، استفاده از هر اتصال نیازمند بررسی دقیق الزامات کد پایپینگ و محدودیت های تعیین شده در مشخصات فنی پروژه است.

تفاوت در هزینه نصب

هزینه نصب تنها شامل مبلغ خرید اتصال نیست و باید مجموع عملیات اجرایی، بازرسی و نگهداری را در نظر گرفت. هنگام بررسی قیمت اتصالات جوشی، هزینه تهیه قطعه با توجه به جنس فولاد، ابعاد، کلاس یا رده ضخامت، برند و گواهی های کیفی تغییر می کند. ولدولت معمولا به آماده سازی لبه لوله انشعابی، جوشکاری تخصصی و در صورت الزام، انجام آزمون های غیرمخرب نیاز دارد. بنابراین هزینه اولیه اجرای آن ممکن است افزایش یابد. در ساکولت، آماده سازی اتصال خروجی ساده تر است و اجرای جوش گوشه در بسیاری از پروژه ها سریع تر انجام می شود. تردولت در سمت انشعاب به عملیات جوشکاری نیاز ندارد، اما رزوه کاری دقیق، استفاده از ماده آب بند تایید شده و کنترل گشتاور مونتاژ ضروری است. از نظر اقتصادی، هزینه اولیه کمتر یک اتصال لزوما به معنای صرفه بیشتر در طول عمر پروژه نیست؛ زیرا تعمیر نشتی، تعویض قطعات و توقف بهره برداری نیز بر هزینه نهایی تاثیر می گذارند.

جدول مقایسه ولدولت، ساکولت و تردولت

برای انتخاب دقیق تر، لازم است ویژگی های فنی هر اتصال در کنار یکدیگر قرار بگیرند. جدول زیر، مقایسه ولدولت، ساکولت و تردولت را از نظر نوع اتصال، محدوده ابعادی، شرایط کاری و الزامات اجرایی نشان می دهد. اطلاعات این جدول بیانگر کاربردهای رایج صنعتی هستند و برای تعیین مشخصات نهایی باید نقشه های پایپینگ، کاتالوگ سازنده و الزامات استاندارد MSS SP-97 بررسی شوند. همچنین باید توجه داشت که کلاس فشاری، جنس قطعه و ضخامت لوله می توانند محدوده کاربرد هر محصول را تغییر دهند. بنابراین، مقادیر ارائه شده جایگزین محاسبات طراحی و تایید مهندسی نیستند.

معیار مقایسه	ولدولت	ساکولت	تردولت
نام انگلیسی	Weldolet	Sockolet	Threadolet
نوع اتصال خروجی	جوش لب به لب	جوش سوکتی	اتصال رزوه ای
محدوده رایج سایز	کوچک تا بزرگ	عمدتا کوچک	عمدتا کوچک
مشخصه انتخاب	رده ضخامت	کلاس فشار	کلاس فشار
کلاس های رایج	STD، XS، Sch 160	3000 و 6000	3000 و 6000
عملکرد در فشار بالا	مناسب با طراحی صحیح	مناسب در محدوده مجاز	وابسته به محدودیت رزوه
سرویس دمای بالا	معمولا مطلوب	با بررسی تنش حرارتی	محدود به شرایط مجاز
رفتار در ارتعاش	معمولا مطلوب تر	حساس به خستگی موضعی	مستعد مشکلات آب بندی
روش اتصال به لوله اصلی	جوشکاری	جوشکاری	جوشکاری
جوشکاری سمت انشعاب	لازم است	لازم است	لازم نیست
قابلیت جداسازی خروجی	نیازمند برش	نیازمند برش	امکان باز کردن رزوه
هزینه نصب اولیه	معمولا بیشتر	معمولا متوسط	معمولا کمتر
کاربرد شاخص	خطوط فرآیندی اصلی	انشعابات کوچک صنعتی	اتصالات کمکی و ابزار دقیق

مقایسه فوق نشان می دهد هیچ یک از این اتصالات در تمام شرایط برتری مطلق ندارند. برای مثال، استفاده از اتصال رزوه ای در بخشی از یک سامانه ابزار دقیق ممکن است اجرای ساده تری داشته باشد، اما همان اتصال برای یک خط با ارتعاش شدید مناسب نباشد. همچنین در انتخاب ساکولت باید به محدودیت های مربوط به خستگی اتصال و در ولدولت به کیفیت جوش نفوذی توجه شود. از سوی دیگر، سازگاری متریال اتصال با لوله اصلی اهمیت مستقلی دارد و نمی توان صرفا با انتخاب کلاس بالاتر، ضعف ناشی از جنس نامناسب یا طراحی اشتباه را جبران کرد.

ولدولت، ساکولت یا تردولت؛ کدام بهتر است؟

انتخاب میان ولدولت، ساکولت یا تردولت باید براساس شرایط واقعی بهره برداری انجام شود. برای خطوطی که فشار بالا، تغییرات دمایی قابل توجه یا بارگذاری چرخه ای دارند، ولدولت جوشی اغلب گزینه مناسب تری است؛ به شرط آنکه ضخامت دیواره، جنس قطعه، هندسه انشعاب و الزامات جوشکاری به درستی تعیین شده باشند. در انشعابات کوچک که طراحی استفاده از اتصال سوکتی را مجاز می داند، ساکولت می تواند حجم عملیات نصب را کاهش دهد و برای شبکه های کمکی کارخانه انتخاب کاربردی باشد. در مقابل، زمانی که نیاز به اتصال تجهیزات رزوه ای وجود دارد و محدودیت های سرویس اجازه می دهند، تردولت می تواند گزینه مطلوبی باشد. برای نمونه، در بعضی انشعابات ابزار دقیق که امکان جداسازی تجهیزات مورد نیاز است، خروجی رزوه ای مزیت اجرایی ایجاد می کند. البته این قابلیت نباید با امکان باز کردن خود اتصال از لوله اصلی اشتباه گرفته شود؛ زیرا پایه تردولت نیز به صورت دائمی جوش داده می شود.

در مرحله نهایی انتخاب، مهندس پایپینگ باید مشخصات خط (Line Class)، فشار و دمای طراحی، گروه سیال، خوردگی مجاز، بارهای خارجی و الزامات بازرسی را همزمان بررسی کند. برای مثال، در سرویس هایی که خوردگی شکافی (Crevice Corrosion) اهمیت دارد، هندسه اتصال سوکتی می تواند به بررسی بیشتری نیاز داشته باشد. در خطوط تحت تنش های متناوب نیز تحلیل خستگی (Fatigue Analysis) ممکن است محدودیت های مهمی برای اتصال ایجاد کند. همچنین تطبیق استاندارد MSS SP-97 با الزامات کد ASME B31.3 و مشخصات فنی پروژه ضروری است. هنگام خرید باید سایز لوله اصلی و انشعاب، ضخامت دیواره، جنس متریال، کلاس یا رده اتصال و مدارک کنترل کیفیت مشخص شوند. در نهایت، بهترین اتصال محصولی نیست که صرفا استحکام اسمی بالاتر یا هزینه خرید کمتری داشته باشد؛ بلکه اتصالی است که عملکرد ایمن و قابل اطمینان آن در طول عمر طراحی سیستم قابل اثبات باشد.
