ساکولت چیست و چه کاربردی دارد؟

ساکولت یکی از اتصالات انشعابی تقویت شده در سیستم های لوله کشی صنعتی است که برای ایجاد یک خروجی فرعی با اتصال Socket Weld روی لوله اصلی به کار می رود. طراحی یکپارچه و بدنه فورج شده این قطعه باعث می شود تنش های ایجاد شده در محل انشعاب، نسبت به روش های ساده مانند اتصال مستقیم لوله فرعی به خط اصلی، با نظم بیشتری توزیع شوند. ساکولت معمولا در خطوط دارای فشار بالا، قطر انشعاب کوچک و نیاز به آب بندی مطمئن استفاده می شود و انتخاب آن به قطر لوله اصلی، اندازه انشعاب، کلاس فشاری، جنس سیال و دمای بهره برداری وابسته است. جنس فولاد کربنی، فولاد آلیاژی یا استنلس استیل و همچنین نوسان قیمت آهن می تواند هزینه خرید این اتصال را تغییر دهد. در ادامه بررسی می کنیم ساکولت چیست، چه مشخصاتی دارد، چگونه به لوله متصل می شود و در چه پروژه هایی استفاده از آن از نظر فنی مناسب تر است.

ساکولت چیست؟

ساکولت یا Sockolet یک اتصال انشعابی فورج شده و خودتقویت شونده است که روی بدنه لوله اصلی یا Header نصب می شود و در سمت خروجی دارای حفره مخصوص اتصال ساکت ولد است. لوله انشعاب ابتدا داخل سوکت قرار می گیرد و سپس با جوش گوشه ای یا Fillet Weld به اتصال متصل می شود. فرم منحنی سطح زیرین ساکولت باید با شعاع خارجی لوله اصلی هماهنگ باشد تا تماس مناسب ایجاد شود و بارهای ناشی از فشار داخلی، وزن انشعاب و انبساط حرارتی به شکل کنترل شده وارد خط اصلی شوند. این قطعه از پیکربندی پایه Weldolet بهره می گیرد، اما نوع اتصال انتهایی آن به جای جوش لب به لب، در گروه اتصالات ساکت ولد قرار می گیرد و به صورت Socket Weld طراحی می شود. ساکولت های صنعتی عموما در کلاس های فشاری 3000، 6000 و 9000 تولید می شوند و ابعاد بخش سوکت آنها باید با الزامات اتصالات فورج شده هماهنگ باشد.

در طراحی شبکه لوله کشی، استفاده از ساکولت زمانی توجیه دارد که قطر انشعاب از قطر خط اصلی کمتر باشد و ایجاد یک اتصال فشرده، مقاوم و قابل اعتماد ضرورت داشته باشد. بر خلاف سه راهی که برای نصب آن باید بخشی از مسیر اصلی بریده و دو اتصال محیطی ایجاد شود، ساکولت مستقیما روی جداره لوله قرار می گیرد و پس از ایجاد سوراخ انشعاب، با جوش نفوذی مناسب به بدنه متصل می شود. البته قیمت لوله، هزینه توقف خط، کیفیت جوشکاری و امکان انجام آزمون های غیرمخرب باید در انتخاب میان ساکولت و سه راهی بررسی شوند. در منابع انگلیسی این اتصال با نام Sockolet شناخته می شود، اما در بعضی بازارها نگارش saccolet نیز برای آن به کار می رود. نام تجاری یا املای محصول نباید جایگزین بررسی استاندارد، گواهی متریال و کلاس فشار واقعی آن شود.

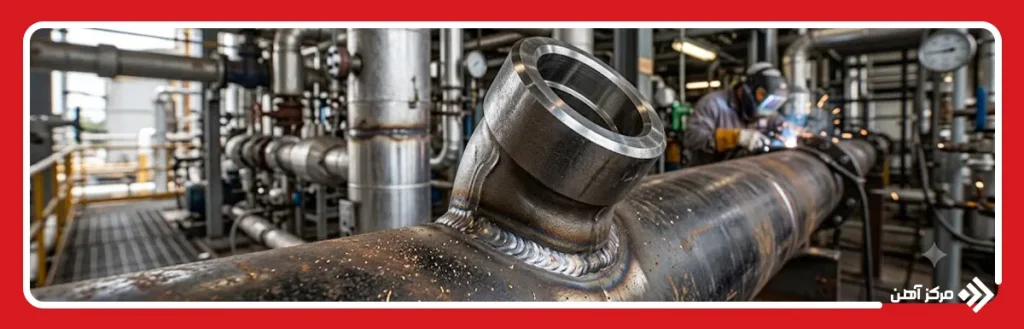

مشخصات فنی و استاندارد ساکولت

مشخصات فنی ساکولت فقط به قطر خروجی محدود نیست و باید مجموعه ای از ویژگی های ابعادی، متریالی و فشاری آن با مشخصات خط لوله تطبیق داده شود. استاندارد MSS SP-97 الزامات عمومی اتصالات انشعابی فورج شده و یکپارچه تقویت شده با انتهای ساکت ولد، رزوه ای و جوش لب به لب را پوشش می دهد. بخش سوکت و ابعاد مرتبط با اتصال ساکت ولد نیز معمولا بر اساس الزامات ASME B16.11 کنترل می شود. در زمان برآورد قیمت اتصالات جوشی باید علاوه بر وزن قطعه، کلاس فشار، نوع آلیاژ، روش فورج، برند سازنده و مدارک کنترل کیفیت نیز بررسی شوند. اتصالات ساکت ولد به دلیل ایجاد اتصال فشرده و مقاوم، بیشتر در انشعاب های کوچک و خطوط با فشار کاری بالا مورد استفاده قرار می گیرند.

مشخصات اصلی ساکولت عبارتند از:

• استاندارد عمومی تولید: MSS SP-97
• استاندارد ابعادی بخش سوکت: ASME B16.11
• کلاس های فشاری متداول: 3000، 6000 و 9000
• نوع اتصال خروجی: Socket Weld
• روش تولید: فورج گرم یا Forged Steel
• جنس های متداول: فولاد کربنی، استنلس استیل و فولاد آلیاژی
• متریال رایج فولاد کربنی: ASTM A105
• متریال رایج استنلس استیل: ASTM A182 F304 و F316
• متریال رایج فولاد آلیاژی: ASTM A182 F11، F22 و گریدهای مشابه
• اندازه اسمی خروجی: معمولا از قطرهای کوچک تا حدود 6 اینچ
• شکل سطح زیرین: منطبق با شعاع خارجی لوله اصلی
• نوع جوش به لوله اصلی: جوش محیطی با نفوذ و ابعاد محاسبه شده
• نوع جوش انشعاب: جوش گوشه ای ساکت ولد
• اطلاعات سفارش: سایز لوله اصلی، سایز انشعاب، کلاس و جنس
• کنترل کیفیت: بررسی ابعادی، آنالیز متریال و آزمون های مورد نیاز پروژه

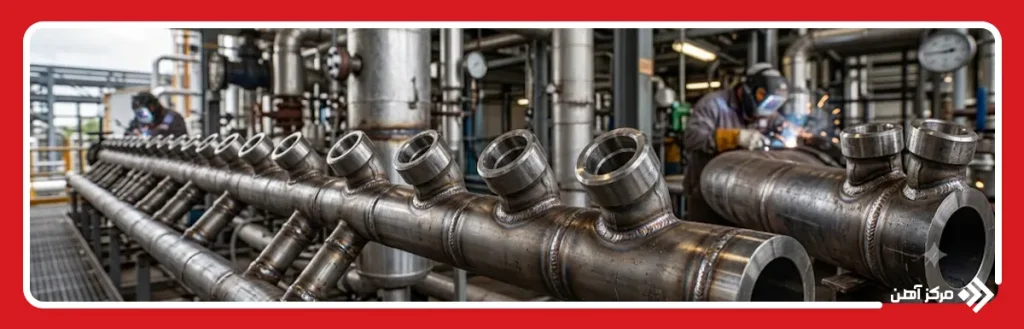

انواع ساکولت

انواع ساکولت را می توان بر اساس جنس بدنه، کلاس فشاری، نسبت اندازه انشعاب به خط اصلی و شرایط سرویس دسته بندی کرد. دسته بندی بر اساس متریال از نظر خوردگی، دما و سازگاری شیمیایی اهمیت دارد، در حالی که کلاس فشار ضخامت بدنه و ظرفیت تحمل تنش اتصال را مشخص می کند. در سفارش این قطعه باید همزمان سایز Header، سایز Branch، کلاس و مشخصات متریال اعلام شوند؛ زیرا یک ساکولت با خروجی مشابه ممکن است برای چند قطر مختلف لوله اصلی دارای انحنای زیرین متفاوتی باشد.

ساکولت فولاد کربنی

ساکولت فولاد کربنی معمولا از متریال ASTM A105 تولید می شود و برای خطوط آب صنعتی، بخار، نفت، گاز و سیالاتی که خورندگی شدید ندارند مناسب است. این نوع از نظر قیمت و دسترسی، یکی از گزینه های رایج بازار محسوب می شود. بدنه فورج شده آن استحکام بالایی دارد، اما سطح قطعه در محیط مرطوب یا خورنده باید با رنگ صنعتی، پوشش مناسب یا برنامه کنترل خوردگی محافظت شود. انتخاب این مدل برای سرویس دمای پایین باید با بررسی چقرمگی متریال انجام گیرد.

ساکولت استنلس استیل

ساکولت استنلس استیل برای خطوطی استفاده می شود که مقاومت در برابر خوردگی، پاکیزگی سطح یا عدم آلودگی سیال اهمیت دارد. گریدهای 304 و 316 از متداول ترین گزینه ها هستند و گرید 316 به دلیل وجود مولیبدن در بسیاری از محیط های کلریدی عملکرد مناسب تری دارد. این اتصال در صنایع غذایی، دارویی، شیمیایی و خطوط فرآیندی حساس کاربرد دارد. هنگام جوشکاری باید فیلر متال، میزان حرارت ورودی و روش پاک سازی سطح با گرید فولاد هماهنگ باشند.

ساکولت فولاد آلیاژی

این نوع برای خطوط دما بالا، بخار فوق گرم، واحدهای نیروگاهی و سرویس های پالایشگاهی طراحی می شود. گریدهایی مانند F11 و F22 به دلیل حضور عناصر آلیاژی، مقاومت خزشی و پایداری مناسب تری در دماهای بالا دارند. اجرای جوش روی این متریال ممکن است به پیش گرم، کنترل دمای بین پاسی و عملیات حرارتی پس از جوشکاری نیاز داشته باشد. انتخاب اشتباه فیلر یا حذف عملیات حرارتی می تواند سختی نامطلوب، ترک هیدروژنی یا کاهش عمر خستگی اتصال را به دنبال داشته باشد.

ساکولت هم سایز یا Full Size

در ساکولت هم سایز، قطر اسمی خروجی با بیشترین اندازه قابل پذیرش برای هندسه اتصال انتخاب می شود. اصطلاح هم سایز در اینجا به معنای برابر بودن کامل قطر انشعاب و خط اصلی در تمام شرایط نیست، بلکه به مشخصات جدول سازنده و نسبت سایزهای قابل ساخت مربوط می شود. این مدل زمانی استفاده می شود که دبی بالاتر در انشعاب لازم باشد، اما فضای نصب یا الزامات پروژه استفاده از سه راهی را محدود کرده باشند.

ساکولت کاهنده یا Reducing

ساکولت کاهنده برای ایجاد انشعابی با قطر کمتر از لوله اصلی به کار می رود و رایج ترین پیکربندی این محصول محسوب می شود. کاهش قطر خروجی سبب می شود اتصال در فضای محدود نصب شود و نیازی به استفاده از تبدیل جداگانه وجود نداشته باشد. این نوع برای نصب خطوط ابزار دقیق، درین، ونت، نمونه گیری، بای پس و انشعاب تجهیزات مناسب است. قطر خروجی باید بر اساس دبی، افت فشار و سرعت مجاز سیال تعیین شود.

ساکولت کلاس 3000

کلاس 3000 برای بسیاری از خطوط صنعتی با فشار متوسط تا بالا به کار می رود. انتخاب این کلاس به معنی تحمل یک فشار ثابت معادل 3000 psi در تمام دماها نیست؛ بلکه عدد کلاس، رده طراحی اتصال فورج شده را نشان می دهد. فشار مجاز واقعی باید با توجه به جنس، دما، کد طراحی و مشخصات سازنده تعیین شود.

ساکولت کلاس 6000 و 9000

کلاس های 6000 و 9000 برای سرویس هایی با فشار بالاتر یا شرایط مکانیکی شدیدتر استفاده می شوند. این محصولات بدنه ضخیم تر و ابعاد متفاوتی دارند و به فضای بیشتری برای جوشکاری نیاز پیدا می کنند. تناسب میان Schedule لوله انشعاب و عمق سوکت نیز باید کنترل شود. استفاده از کلاس بالاتر بدون محاسبه، همیشه موجب افزایش ایمنی نمی شود و می تواند سختی موضعی و هزینه پروژه را افزایش دهد.

نوع ساکولت	ویژگی اصلی	کاربرد متداول
فولاد کربنی	استحکام مناسب و قیمت اقتصادی	نفت، گاز، آب و بخار
استنلس استیل	مقاومت بالا در برابر خوردگی	صنایع غذایی، دارویی و شیمیایی
فولاد آلیاژی	مناسب دما و فشار بالا	نیروگاه و پالایشگاه
هم سایز	خروجی با ظرفیت عبور بیشتر	انشعاب های فرآیندی اصلی
کاهنده	خروجی کوچک تر از خط اصلی	درین، ونت و ابزار دقیق
کلاس 3000	مناسب فشارهای متداول صنعتی	خطوط عمومی فرآیندی
کلاس 6000 و 9000	بدنه ضخیم برای سرویس سنگین	خطوط پرفشار و حساس

این دسته بندی نشان می دهد انتخاب ساکولت فقط به سایز انشعاب محدود نیست و باید جنس، کلاس فشاری، دما، نوع سیال و شرایط بهره برداری نیز همزمان بررسی شوند. همچنین برای تشخیص تفاوت این اتصال با تجهیزات بازشونده خط لوله، آشنایی با موضوع فلنج چیست اهمیت دارد؛ زیرا ساکولت به صورت جوشی و دائمی نصب می شود، اما فلنج برای ایجاد اتصال قابل باز و بسته شدن به کار می رود.

اجزای ساکولت

ساکولت برخلاف اتصالات چند تکه، معمولا یک بدنه یکپارچه فورج شده دارد؛ با این حال از نظر عملکرد مهندسی می توان نواحی مختلف آن را به اجزای زیر تقسیم کرد:

• بدنه فورج شده: بخش اصلی و حامل فشار است که نیرو را از انشعاب به سطح لوله اصلی منتقل می کند.
• پایه منحنی یا Contoured Base: سطح زیرین اتصال است که متناسب با قطر خارجی لوله اصلی ماشین کاری می شود.
• ناحیه تقویت شده: ضخامت اضافی اطراف خروجی است که کمبود سطح مقاوم ناشی از ایجاد سوراخ در لوله اصلی را جبران می کند.
• حفره عبور سیال: مسیر داخلی قطعه است که باید با سوراخ ایجاد شده روی Header هم راستا باشد.
• سوکت خروجی: محل ورود انتهای لوله انشعاب است و قطر و عمق آن بر اساس کلاس و سایز اتصال تعیین می شود.
• شانه داخلی سوکت: انتهای داخلی نشیمن است که فاصله مونتاژی لوله نسبت به آن تنظیم می شود.
• لبه جوش به لوله اصلی: ناحیه پیرامونی پایه است که برای اجرای جوش اتصال به Header آماده می شود.
• ناحیه جوش انشعاب: بخش بیرونی سوکت است که جوش گوشه ای میان لوله فرعی و ساکولت روی آن اجرا می شود.
• علائم شناسایی: شامل نام سازنده، جنس، کلاس، سایز و شماره ذوب یا Heat Number است.

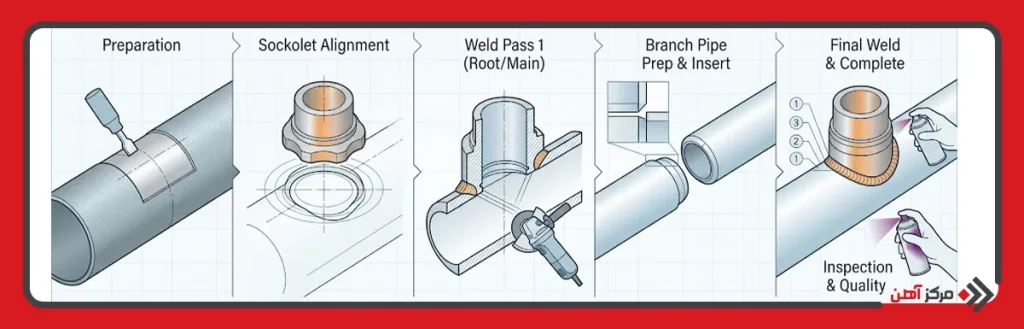

نحوه اتصال ساکولت به لوله

در مرحله نخست، محل دقیق انشعاب بر اساس نقشه Isometric و محدودیت های اجرایی روی لوله اصلی مشخص می شود. پوشش، زنگ زدگی و آلودگی سطح باید حذف شوند و انحنای پایه ساکولت با بدنه لوله کنترل شود. سپس قطعه در راستای صحیح قرار می گیرد و پس از خال جوش، هم محوری خروجی و فاصله آن از جوش های طولی یا محیطی لوله بررسی می شود. جوش پیرامونی اتصال باید طبق WPS تایید شده، با فیلر سازگار و توالی مناسب اجرا شود. پس از تکمیل جوش و انجام بازرسی لازم، سوراخ انشعاب مطابق دستورالعمل پروژه ایجاد یا تکمیل می شود.

لوله فرعی برای اتصال به سوکت باید عمود برش خورده، پلیسه گیری و تمیز شود. انتهای لوله ابتدا تا نزدیکی شانه داخلی وارد سوکت می شود و سپس اندکی عقب کشیده می شود تا فاصله انبساطی مورد نیاز باقی بماند. این فاصله از ایجاد تنش شدید در اثر انبساط حرارتی و تماس کامل انتهای لوله با کف سوکت جلوگیری می کند. در ادامه جوش Fillet به صورت یکنواخت پیرامون لوله اجرا می شود. کنترل ظاهری، آزمون مایع نافذ یا ذرات مغناطیسی و در صورت نیاز آزمون فشار، کیفیت نهایی اتصال را تایید می کنند.

کاربرد ساکولت

کاربرد ساکولت بیشتر در نقاطی است که انشعاب کوچک، فشار کاری بالا و محدودیت فضای نصب وجود دارد. مهم ترین موارد استفاده عبارتند از:

• ایجاد انشعاب روی خطوط اصلی نفت و گاز
• اتصال خطوط ابزار دقیق
• نصب مسیرهای تخلیه یا Drain
• اجرای خطوط هواگیری یا Vent
• اتصال شیرهای کوچک به خط اصلی
• ایجاد مسیر نمونه گیری سیال
• نصب گیج فشار و تجهیزات اندازه گیری
• اجرای انشعاب بخار و کندانس
• اتصال خطوط بای پس
• استفاده در واحدهای پالایشگاهی و پتروشیمی
• کاربرد در نیروگاه ها و خطوط فشار بالا
• نصب روی سیستم های آب صنعتی و آتش نشانی
• ایجاد انشعاب در فضاهای محدود
• جایگزینی برخی سه راهی های کاهنده
• اتصال لوله های فرعی با قطر کم

مزایا و معایب استفاده از ساکولت

انتخاب ساکولت باید بر اساس تحلیل تنش، شرایط سیال، روش تعمیر و توان اجرایی پروژه انجام شود. مزایا و محدودیت های اصلی آن عبارتند از:

مزایا:

• تقویت یکپارچه محل انشعاب
• توزیع مناسب تر تنش
• اشغال فضای کمتر از سه راهی
• کاهش تعداد جوش های خط اصلی
• مناسب برای انشعاب های کوچک
• قابلیت استفاده در فشار بالا
• استحکام مناسب بدنه فورج شده
• حذف نیاز به پد تقویتی در طراحی های تایید شده
• امکان نصب روی خطوط موجود
• آب بندی مناسب اتصال ساکت ولد
• تنوع در جنس و کلاس فشاری
• مناسب برای خطوط ابزار دقیق

معایب:

• نیاز به جوشکار ماهر
• حساسیت زیاد به کیفیت جوش
• امکان ایجاد خوردگی شکافی در سوکت
• محدودیت برای انشعاب های بزرگ
• دشواری بازرسی ریشه اتصال ساکت ولد
• نیاز به تعیین دقیق فاصله مونتاژی
• وابستگی پایه به قطر لوله اصلی
• امکان تمرکز تنش در نصب نادرست
• دشواری تعویض پس از بهره برداری
• هزینه بیشتر نسبت به اتصال مستقیم ساده
• نیاز به کنترل متریال و کلاس فشار
• محدودیت استفاده در سرویس های دارای ارتعاش شدید

در مجموع، ساکولت یک اتصال تخصصی برای ایجاد انشعاب کوچک و تقویت شده در خطوط صنعتی است و زمانی بهترین عملکرد را دارد که هندسه پایه، کلاس فشاری، جنس قطعه و روش جوشکاری با شرایط واقعی سیستم تطبیق داده شوند. پاسخ دقیق به سوال ساکولت چیست فقط با معرفی شکل ظاهری آن کامل نمی شود؛ زیرا عملکرد این قطعه به نحوه انتقال تنش، کیفیت فورج، فاصله لوله در سوکت و کنترل جوش وابسته است. استفاده صحیح از Sockolet می تواند حجم عملیات نصب را کاهش دهد و اتصال فشرده ای ایجاد کند، اما جایگزینی آن با سه راهی، Weldolet یا Threadolet باید بر اساس محاسبات مهندسی و کد طراحی انجام شود. بررسی گواهی متریال، علائم حک شده، WPS، سازگاری Schedule لوله و آزمون های کنترل کیفیت پیش از بهره برداری ضروری است.
