اتصالات مانیسمان چیست و چه انواعی دارد؟

اتصالات مانیسمان قطعاتی فولادی و بدون درز هستند که برای تغییر جهت خط لوله، ایجاد انشعاب، تغییر قطر مسیر یا مسدود کردن انتهای لوله به کار می روند. این محصولات به دلیل نداشتن درز جوش تولیدی، در خطوطی که فشار، دما یا حساسیت بهره برداری بالایی دارند، مورد استفاده قرار می گیرند. هنگام طراحی یک شبکه صنعتی، علاوه بر کیفیت و مشخصات فنی قطعات، بررسی قیمت آهن نیز اهمیت دارد؛ زیرا قیمت ماده اولیه فولادی می تواند روی هزینه نهایی زانویی، سه راهی، تبدیل، کپ و سایر اجزای خط لوله تاثیر بگذارد. با این حال، انتخاب اتصال نباید فقط بر اساس قیمت انجام شود و عواملی مانند جنس فولاد، ضخامت دیواره، استاندارد تولید، اندازه اسمی و شرایط سیال نیز باید در نظر گرفته شوند.

برای پاسخ به این سوال که اتصالات مانیسمان چیست، باید ابتدا وظیفه این قطعات در سیستم لوله کشی را شناخت. یک خط انتقال سیال معمولا نمی تواند در تمام مسیر به صورت مستقیم و با قطر ثابت ادامه پیدا کند؛ به همین دلیل، در نقاط مختلف به قطعاتی برای تغییر مسیر، ایجاد شاخه جدید یا اتصال به تجهیزات نیاز دارد. در پروژه های مربوط به انتقال گاز نیز بررسی قیمت اتصالات گازی در کنار مشخصات فنی و اصالت محصول اهمیت زیادی دارد. اتصالات مورد استفاده در این خطوط باید با فشار طراحی، دمای کارکرد و نوع گاز سازگار باشند تا احتمال نشتی، ترک یا خرابی زودرس کاهش یابد. در ادامه، انواع اتصالات مانیسمان، ویژگی ها، کاربردها، مزایا و محدودیت های هر یک به صورت دقیق بررسی می شوند.

اتصالات مانیسمان چیست؟

اتصالات مانیسمان به گروهی از قطعات لوله کشی گفته می شود که بدنه آن ها فاقد درز جوش طولی است و معمولا برای اتصال به لوله های فولادی به روش جوش لب به لب طراحی می شوند. این محصولات با استفاده از لوله بدون درز، شمش فولادی یا قطعات فولادی مناسب تولید شده و طی مراحل شکل دهی گرم یا سرد، عملیات حرارتی، ماشین کاری و آماده سازی لبه به فرم نهایی می رسند. هنگام تهیه تجهیزات یک شبکه، بررسی قیمت لوله باید هم زمان با انتخاب اتصالات انجام شود؛ زیرا قطر خارجی، ضخامت دیواره، جنس و رده اتصال باید با لوله ای که در دو طرف آن نصب می شود هماهنگ باشد. استفاده از یک اتصال نامتناسب می تواند باعث اختلاف ضخامت، ایجاد تمرکز تنش و دشواری در اجرای جوش شود.

در خطوط صنعتی، این محصولات معمولا در رده های مختلفی مانند رده 20، رده 40، رده 80 و رده های سنگین تر عرضه می شوند. افرادی که قیمت لوله مانیسمان را بررسی می کنند، باید توجه داشته باشند که هزینه خرید لوله فقط بخشی از بودجه شبکه را تشکیل می دهد و اتصالات، فلنج ها، شیرآلات، جوشکاری و بازرسی نیز سهم قابل توجهی دارند. رده اتصال نشان دهنده یک گروه ابعادی و ضخامت مشخص است و نباید بدون مراجعه به جداول فنی، معادل یک فشار ثابت در نظر گرفته شود. فشار قابل تحمل واقعی به جنس قطعه، اندازه، ضخامت، دمای سیال، ضریب خوردگی و استاندارد طراحی سیستم بستگی دارد.

اتصالات بدون درز تنها به صنایع سنگین محدود نیستند و در برخی بخش های لوله کشی ساختمان نیز استفاده می شوند؛ به ویژه زمانی که شبکه شامل خطوط گاز، موتورخانه، سیستم های گرمایشی یا تاسیسات تحت فشار باشد. البته نوع اتصال مناسب برای هر پروژه باید بر اساس مقررات اجرایی و طراحی مهندسی تعیین شود. برای مثال، اتصالی که برای یک خط آب معمولی مناسب است، ممکن است برای عبور بخار داغ یا گاز تحت فشار قابل استفاده نباشد. از این رو، نام مانیسمان به تنهایی مشخص کننده تمام قابلیت های قطعه نیست و باید اطلاعاتی مانند گرید فولاد، استاندارد ساخت، رده، ابعاد و مدارک کنترل کیفیت نیز بررسی شوند.

اتصال این قطعات به خط لوله معمولا از طریق جوش لب به لب انجام می شود. در این روش، لبه اتصال و لوله با زاویه و شکل مشخصی آماده شده و پس از هم راستا شدن، عملیات جوشکاری اجرا می شود. نتیجه صحیح این فرایند، ایجاد یک مسیر یکپارچه برای عبور سیال است. کیفیت مونتاژ، فاصله ریشه، هم محوری و نفوذ جوش در دوام نهایی شبکه نقش مهمی دارند. بنابراین، حتی بهترین اتصال کارخانه ای نیز در صورت نصب نادرست نمی تواند عملکرد مطلوبی ارائه دهد.

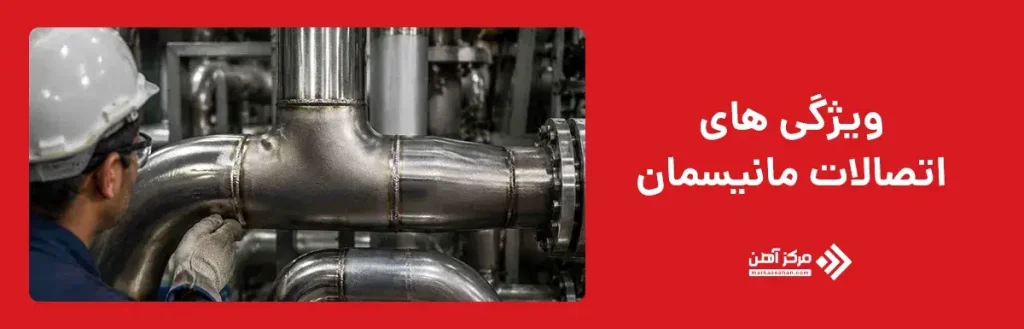

ویژگی های اتصالات مانیسمان

اتصالات مانیسمان به دلیل نداشتن درز جوش طولی، ساختاری یکپارچه و یکنواخت دارند و برای خطوطی که فشار، دما یا حساسیت بالاتری دارند، گزینه مناسبی محسوب می شوند. این قطعات معمولا با پخ استاندارد برای جوش لب به لب تولید می شوند تا اتصال آن ها به لوله با دقت بیشتری انجام شود و تمرکز تنش در محل جوش کاهش یابد.

این محصولات در شکل های مختلف مانند زانویی، سه راهی، تبدیل و کپ و با متریال هایی مانند فولاد کربنی، آلیاژی و زنگ نزن عرضه می شوند. ابعاد، ضخامت، شعاع و قطر آن ها بر اساس استانداردهای مشخص تعیین می شود تا با لوله متناظر هماهنگ باشند. هنگام انتخاب این قطعات، بررسی قیمت لوله مانیسمان در کنار رده، ضخامت و جنس اتصال نیز اهمیت دارد؛ زیرا تمامی این اجزا باید از نظر فنی با یکدیگر سازگار باشند. همچنین محصولات معتبر دارای اطلاعاتی مانند نام سازنده، گرید متریال، رده و شماره ذوب هستند که امکان کنترل و ردیابی آن ها را فراهم می کند.

سطح داخلی و خارجی اتصال باید فاقد ترک، حفره عمیق، تغییر شکل و آسیب جدی باشد. محدوده فشار و دمای قابل تحمل نیز به جنس، رده، ضخامت و استاندارد ساخت وابسته است و برای همه اتصالات یکسان نیست.

ویژگی	توضیح
ساختار بدون درز	بدنه این اتصالات فاقد درز جوش طولی است و به همین دلیل عیوب مرتبط با جوش تولیدی در ساختار اصلی آن ها وجود ندارد.
اتصال به روش جوش لب به لب	بیشتر اتصالات مانیسمان با پخ مناسب تولید می شوند تا امکان اتصال مستقیم و یکپارچه به لوله فراهم شود.
تنوع در شکل	این محصولات در مدل های مختلف مانند زانویی، سه راهی، تبدیل، کپ، چهار راهی و استاب اند عرضه می شوند.
تنوع متریال	امکان تولید از فولاد کربنی، فولاد آلیاژی و فولاد زنگ نزن وجود دارد.
عرضه در رده های مختلف	اتصالات مانیسمان در رده هایی مانند 20، 40، 80 و رده های سنگین تر تولید می شوند.
مقاومت مناسب در شرایط صنعتی	در صورت انتخاب صحیح متریال و ضخامت، برای خطوط تحت فشار، دما و ارتعاش قابل استفاده هستند.
قابلیت تطبیق با لوله	قطر خارجی، ضخامت و رده اتصال باید با لوله مجاور هماهنگ باشد.
ابعاد استاندارد	اندازه اسمی، طول مرکز تا انتها، شعاع و تلرانس دهانه ها بر اساس استانداردهای فنی تعیین می شوند.
قابلیت ردیابی	روی محصولات معتبر اطلاعاتی مانند نام سازنده، گرید متریال، اندازه، رده و شماره ذوب درج می شود.
سطح داخلی و خارجی کنترل شده	اتصال استاندارد باید فاقد ترک، فرورفتگی شدید، تغییر شکل غیرمجاز و آسیب جدی در لبه ها باشد.

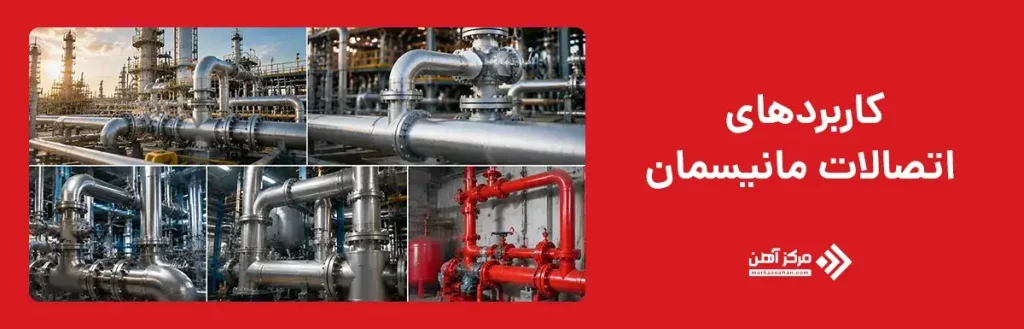

کاربردهای اتصالات مانیسمان

اتصالات مانیسمان در شبکه هایی استفاده می شوند که انتقال ایمن سیالات، تحمل فشار و دما و کاهش احتمال نشتی اهمیت دارد. این قطعات برای تغییر مسیر لوله، ایجاد انشعاب، تغییر قطر و مسدود کردن انتهای خطوط به کار می روند و بسته به نوع سیال، فشار کاری و شرایط محیطی از جنس ها و رده های مختلف انتخاب می شوند. در هر یک از این کاربردها، نوع اتصال، متریال، رده و ضخامت باید بر اساس فشار، دما، میزان خوردگی و استاندارد طراحی انتخاب شود. استفاده از اتصال نامناسب می تواند باعث نشتی، افت فشار، فرسایش یا کاهش ایمنی شبکه شود. مهم ترین کاربردهای این اتصالات عبارت اند از:

• صنایع نفت و گاز: در خطوط انتقال نفت خام، گاز طبیعی، فرآورده های نفتی، ایستگاه های تقلیل فشار و شبکه های توزیع گاز صنعتی استفاده می شوند.
• پالایشگاه ها و پتروشیمی ها: در خطوط بخار، مواد شیمیایی، سوخت، آب خنک کننده و سیالات خورنده یا قابل اشتعال کاربرد دارند.
• نیروگاه ها: برای خطوط بخار، آب تغذیه بویلر، کندانس، سوخت و سیستم های خنک کاری مورد استفاده قرار می گیرند.
• صنایع فولاد، سیمان و معدن: در شبکه های هوای فشرده، گاز، روغن، آب صنعتی، بخار و انتقال مواد فرایندی به کار می روند.
• صنایع شیمیایی: برای انتقال اسیدها، بازها و ترکیبات خورنده استفاده می شوند و جنس اتصال باید با نوع ماده شیمیایی سازگار باشد.
• صنایع غذایی و دارویی: در خطوطی که مقاومت در برابر خوردگی، قابلیت شستشو و پاکیزگی سطح داخلی اهمیت دارد، کاربرد دارند.
• سامانه های اطفای حریق: در خطوط اصلی آتش نشانی، رایزرها، پمپ ها، مخازن و شبکه توزیع آب استفاده می شوند.
• صنایع دریایی و فراساحلی: در سکوهای نفتی، کشتی ها و تجهیزات دریایی که در معرض رطوبت، نمک و خوردگی قرار دارند، به کار می روند.
• موتورخانه ها و تاسیسات صنعتی: برای خطوط گاز، بخار، آب گرم، روغن و سیستم های گرمایشی مورد استفاده قرار می گیرند.

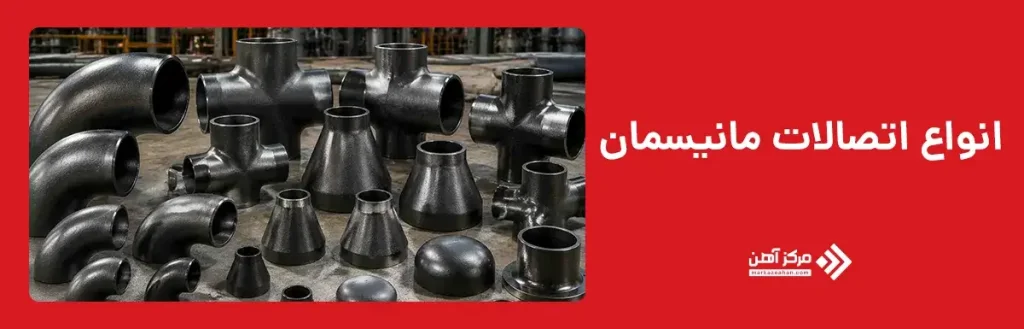

انواع اتصالات مانیسمان

انواع اتصالات مانیسمان بر اساس عملکرد آن ها در شبکه دسته بندی می شوند. هر قطعه برای انجام یک وظیفه مشخص طراحی شده و استفاده از آن باید مطابق نقشه لوله کشی و محاسبات فنی باشد. مهم ترین گروه ها شامل زانویی، سه راهی، تبدیل، کپ، چهار راهی و استاب اند هستند. این قطعات ممکن است از نظر شکل ظاهری ساده به نظر برسند، اما تفاوت در زاویه، شعاع، قطر، ضخامت و جنس می تواند کاربرد آن ها را کاملا تغییر دهد.

در زمان سفارش، تنها اعلام نام عمومی اتصال کافی نیست. برای مثال، عبارت زانویی مانیسمان مشخص نمی کند که قطعه باید 45 درجه یا 90 درجه، شعاع بلند یا شعاع کوتاه، فولاد کربنی یا زنگ نزن و دارای چه رده ای باشد. درخواست خرید باید شامل مشخصات کامل باشد تا احتمال دریافت محصول نامناسب کاهش یابد. اندازه اسمی یکی از اطلاعات اصلی در سفارش اتصالات است. این اندازه با قطر اسمی لوله مرتبط است و همیشه برابر قطر خارجی واقعی نیست. علاوه بر آن، رده یا ضخامت دیواره باید مشخص شود. در یک اندازه اسمی یکسان، رده بالاتر معمولا به معنی دیواره ضخیم تر و قطر داخلی کمتر است.

متریال نیز باید به صورت دقیق ذکر شود. عبارت فولادی به تنهایی کافی نیست، زیرا فولاد کربنی، فولاد آلیاژی و فولاد زنگ نزن دارای گریدهای گوناگونی هستند. هر گرید ترکیب شیمیایی، خواص مکانیکی و محدوده دمایی متفاوتی دارد. مشخص کردن استاندارد متریال از خرید محصول اشتباه جلوگیری می کند. نوع اتصال انتهایی نیز اهمیت دارد. بیشتر این محصولات برای جوش لب به لب ساخته می شوند، اما شکل و آماده سازی لبه باید با روش جوشکاری پروژه هماهنگ باشد. در قطعات ضخیم، ممکن است ماشین کاری داخلی یا خارجی برای تطبیق لبه ها لازم شود. این موضوع باید پیش از انتقال قطعه به محل نصب بررسی شود.

نوع اتصال	وظیفه اصلی	مدل های رایج	مهم ترین نکته انتخاب
زانویی مانیسمان	تغییر جهت مسیر لوله	45 درجه، 90 درجه، شعاع بلند و شعاع کوتاه	زاویه، شعاع، افت فشار و فضای نصب بررسی شود.
سه راهی مانیسمان	ایجاد انشعاب یا ترکیب جریان	سه راهی مساوی و سه راهی تبدیلی	قطر خط اصلی و انشعاب باید به صورت دقیق مشخص شود.
تبدیل مانیسمان	اتصال دو لوله با قطر متفاوت	هم مرکز و غیر هم مرکز	نوع تبدیل باید با افقی یا عمودی بودن خط و رفتار جریان هماهنگ باشد.
کپ مانیسمان	مسدود کردن انتهای خط	کپ جوشی با فرم گنبدی یا بیضوی	ضخامت، فشار خط و امکان توسعه آینده شبکه در نظر گرفته شود.
چهار راهی مانیسمان	ایجاد دو انشعاب روبروی هم	مساوی و تبدیلی	توزیع جریان و تنش ناحیه مرکزی باید بررسی شود.
استاب اند مانیسمان	اتصال خط به فلنج لپ جوینت	مدل های مختلف از نظر طول و فرم لبه	ابعاد لبه، جنس و سازگاری با فلنج پشتی اهمیت دارد.

زانویی مانیسمان

زانویی مانیسمان برای تغییر جهت جریان در خط لوله به کار می رود. مسیر بسیاری از خطوط به دلیل موقعیت تجهیزات، سازه ها، دیوارها و محدودیت فضای سایت نمی تواند مستقیم باشد. زانویی امکان می دهد جهت لوله بدون ایجاد شکست ناگهانی و با یک انحنای مشخص تغییر کند. زاویه های 45 و 90 درجه رایج ترین نمونه ها هستند. زانویی 45 درجه تغییر مسیر ملایم تری ایجاد می کند و در برخی شبکه ها برای کاهش افت فشار یا اجرای مسیرهای مورب مناسب است. زانویی 90 درجه برای تغییر جهت کامل در گوشه ها و اتصال خطوط افقی و عمودی استفاده می شود.

زانویی ها از نظر شعاع به دو گروه شعاع بلند و شعاع کوتاه تقسیم می شوند. زانویی شعاع بلند فضای بیشتری اشغال می کند، اما جریان را در مسیر ملایم تری هدایت می کند. این ویژگی می تواند میزان آشفتگی و افت فشار را کاهش دهد. زانویی شعاع کوتاه در فضاهای محدود کاربرد دارد، اما تغییر جهت تندتری ایجاد می کند. در سیالات فرساینده، دیواره خارجی قوس زانویی ممکن است سریع تر ساییده شود. ذرات جامد به دلیل اینرسی به سمت بیرون قوس حرکت می کنند و برخورد آن ها با سطح داخلی می تواند ضخامت را کاهش دهد. در چنین خطوطی، انتخاب متریال، ضخامت و شعاع مناسب اهمیت زیادی دارد.

کیفیت شکل دهی زانویی نیز باید کنترل شود. بیضی شدن بیش از حد دهانه، نازک شدن دیواره در قسمت بیرونی خم و ایجاد چین در سطح داخلی از عیوبی هستند که می توانند عملکرد قطعه را تحت تاثیر قرار دهند. محصول استاندارد باید در محدوده تلرانس های ابعادی قرار داشته باشد. در زمان نصب، محور زانویی باید با مسیر لوله هماهنگ باشد. چرخش اشتباه قطعه می تواند باعث خارج شدن خط از نقشه و ایجاد تنش مونتاژی شود. همچنین نباید لوله ها را با نیروی زیاد به سمت زانویی کشید تا خطاهای اندازه گیری جبران شوند.

سه راهی مانیسمان

سه راهی مانیسمان برای ایجاد یک انشعاب از خط اصلی یا ترکیب جریان دو مسیر استفاده می شود. این قطعه دارای سه دهانه است و شکل آن اجازه می دهد یک مسیر فرعی با زاویه مشخص به لوله اصلی متصل شود. زاویه رایج انشعاب در سه راهی های استاندارد 90 درجه است. سه راهی ها به دو گروه مساوی و تبدیلی تقسیم می شوند. در سه راهی مساوی، اندازه هر سه دهانه یکسان است. این مدل زمانی استفاده می شود که قطر شاخه فرعی باید برابر خط اصلی باشد. در سه راهی تبدیلی، قطر انشعاب کوچک تر از مسیر اصلی است و برای توزیع بخشی از جریان به یک خط فرعی مناسب است.

محل اتصال شاخه به بدنه اصلی از نظر توزیع تنش اهمیت زیادی دارد. شکل دهی کارخانه ای باعث می شود این ناحیه بر اساس هندسه مشخص تولید شود. ساخت یک انشعاب با برش لوله و جوش دادن قطعه دیگر همیشه جایگزین مناسبی برای سه راهی استاندارد نیست، مگر آنکه طراحی تقویت و الزامات کد به طور کامل رعایت شود.

رفتار جریان در سه راهی به جهت عبور سیال بستگی دارد. اگر جریان از خط اصلی به دو شاخه تقسیم شود، دبی و افت فشار هر مسیر تغییر می کند. اگر دو جریان وارد سه راهی شده و در یک مسیر ترکیب شوند، برخورد آن ها ممکن است آشفتگی و ارتعاش ایجاد کند. این اثرها باید در طراحی سیستم در نظر گرفته شوند.

در زمان سفارش سه راهی تبدیلی، ترتیب اعلام اندازه ها اهمیت دارد. قطر مسیر اصلی و قطر انشعاب باید به روش مشخصی درج شوند تا ابهامی در خرید ایجاد نشود. همچنین رده یا ضخامت هر دهانه باید با لوله متناظر هماهنگ باشد. کنترل ضخامت ناحیه انشعاب، کیفیت سطح، هم راستایی دهانه ها و ابعاد مرکز تا انتها از موارد مهم بازرسی است. سه راهی معیوب می تواند باعث دشواری مونتاژ یا ایجاد تنش اضافی در شبکه شود.

تبدیل مانیسمان

تبدیل مانیسمان برای اتصال دو لوله با قطر متفاوت استفاده می شود. تغییر قطر ممکن است به دلیل تغییر دبی، اتصال به تجهیزات، کاهش یا افزایش سرعت جریان یا هماهنگی با بخش دیگری از شبکه ضروری باشد. تبدیل این تغییر را در یک طول مشخص و به صورت کنترل شده ایجاد می کند.

این قطعات در دو نوع هم مرکز و غیر هم مرکز تولید می شوند. در تبدیل هم مرکز، محور دهانه بزرگ و کوچک در یک راستا قرار دارد و شکل قطعه متقارن است. این مدل در خطوط عمودی و موقعیت هایی که حفظ هم محوری اهمیت دارد، کاربرد زیادی دارد. در تبدیل غیر هم مرکز، محور دو دهانه با یکدیگر منطبق نیست و یک سمت قطعه تقریبا صاف باقی می ماند. این نوع در خطوط افقی کاربرد ویژه ای دارد. جهت قرارگیری سطح صاف باید بر اساس نوع سیال و هدف طراحی تعیین شود.

در خط مکش پمپ، نصب نامناسب تبدیل می تواند فضایی برای تجمع هوا یا بخار ایجاد کند. ورود حباب به پمپ ممکن است باعث افت عملکرد، لرزش یا کاویتاسیون شود. به همین دلیل، جهت نصب تبدیل غیر هم مرکز باید مطابق نقشه و توصیه طراح باشد. در خطوطی که احتمال تجمع مایع وجود دارد نیز موقعیت سطح صاف اهمیت دارد. هدف می تواند جلوگیری از تشکیل محفظه مایع یا تسهیل تخلیه خط باشد. بنابراین، یک قاعده ثابت برای تمام شبکه ها وجود ندارد و شرایط سیستم باید بررسی شود.

تغییر قطر باعث تغییر سرعت جریان می شود. در یک دبی ثابت، کاهش قطر سرعت را افزایش می دهد و افزایش قطر سرعت را کاهش می دهد. این تغییر می تواند روی افت فشار، صدا، ارتعاش و عملکرد تجهیزات اثر بگذارد. استفاده از تبدیل باید بر اساس محاسبات هیدرولیکی انجام شود.

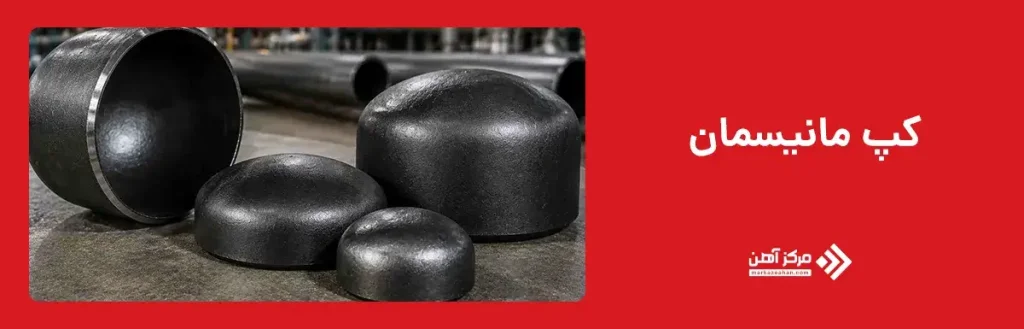

کپ مانیسمان

کپ مانیسمان برای بستن انتهای باز یک خط لوله به کار می رود. این قطعه به انتهای لوله جوش داده می شود و یک مرز بسته و مقاوم در برابر فشار داخلی ایجاد می کند. کپ معمولا زمانی استفاده می شود که پایان خط قرار نیست به تجهیز یا مسیر دیگری متصل شود. شکل کپ اغلب گنبدی یا بیضوی است. این هندسه باعث می شود فشار داخلی در سطح قطعه بهتر توزیع شود. استفاده از یک صفحه تخت ساده به جای کپ، بدون محاسبه ضخامت و طراحی اتصال، می تواند خطرناک باشد؛ زیرا صفحه تخت تحت فشار تنش خمشی بالایی تحمل می کند.

کپ ممکن است برای بستن دائمی خط، ایجاد انشعاب رزرو یا آماده سازی شبکه برای توسعه آینده استفاده شود. اگر قرار است خط در آینده ادامه پیدا کند، باید فضای کافی برای برش کپ و اجرای اتصال جدید در نظر گرفته شود. در برخی پروژه ها، کپ در نقاط آزمایش فشار نصب می شود. پس از پایان آزمون، ممکن است قطعه برداشته شده یا به صورت دائمی باقی بماند. در هر حالت، فشار آزمون و روش بازرسی جوش باید مشخص باشد.

یکی از نکات ایمنی، احتمال باقی ماندن سیال یا فشار پشت کپ است. پیش از برش یا تعمیر، باید خط تخلیه، ایزوله و پاک سازی شود. باز کردن یک انتهای مسدود بدون اطمینان از نبود فشار می تواند حادثه جدی ایجاد کند. پخ کپ، قطر دهانه و ضخامت لبه باید با لوله هماهنگ باشد. عدم تطابق می تواند باعث ایجاد پله داخلی یا خارجی در محل جوش شود. این وضعیت ممکن است کیفیت جوش و جریان سیال را تحت تاثیر قرار دهد.

چهار راهی مانیسمان

چهار راهی مانیسمان قطعه ای با چهار دهانه است که امکان ایجاد دو انشعاب روبروی هم از یک خط اصلی را فراهم می کند. این محصول از نظر ظاهری شبیه تقاطع دو لوله است و در نقاطی که چند مسیر باید در فضای محدود به یکدیگر متصل شوند، کاربرد دارد. چهار راهی می تواند مساوی یا تبدیلی باشد. در نوع مساوی، اندازه تمام دهانه ها یکسان است. در نوع تبدیلی، قطر یک یا چند شاخه با قطر مسیر اصلی تفاوت دارد. ترتیب اندازه ها باید در سفارش فنی به صورت روشن مشخص شود.

استفاده از چهار راهی در بسیاری از خطوط کمتر از سه راهی است. دلیل آن می تواند پیچیدگی بیشتر جریان، محدودیت تامین و تمرکز تنش در ناحیه مرکزی باشد. در برخی پروژه ها، استفاده از دو سه راهی با فاصله مشخص ترجیح داده می شود. اگر جریان از یک دهانه وارد شده و میان سه خروجی تقسیم شود، توزیع دبی باید محاسبه شود. در صورت ورود چند جریان از جهت های مختلف، برخورد سیالات می تواند آشفتگی زیادی ایجاد کند. این موضوع در سیالات دو فازی یا دارای ذرات جامد اهمیت بیشتری دارد.

ناحیه مرکزی چهار راهی باید از نظر ضخامت و کیفیت شکل دهی کنترل شود. ایجاد چهار دهانه در یک قطعه، فرایند تولید را پیچیده تر می کند. محصول باید فاقد ترک، فرورفتگی شدید و تغییر شکل غیرمجاز باشد. در هنگام نصب، هر چهار مسیر باید بدون اعمال نیروی اجباری در جای خود قرار گیرند. اعمال کشش یا فشار برای هم راستا کردن شاخه ها می تواند تنش دائمی در اتصال ایجاد کند. طراحی دقیق طول لوله ها و محل تکیه گاه ها از بروز این مشکل جلوگیری می کند.

استاب اند مانیسمان

استاب اند مانیسمان قطعه ای کوتاه با یک لبه برگشته است که همراه فلنج لپ جوینت استفاده می شود. بخش لوله ای آن به خط جوش داده می شود و فلنج آزاد در پشت لبه قرار می گیرد. این آرایش اجازه می دهد فلنج پیش از بستن پیچ ها حول محور لوله بچرخد. قابلیت چرخش فلنج باعث می شود تنظیم سوراخ های پیچ آسان تر شود. این ویژگی در خطوطی که باز و بسته کردن دوره ای دارند یا تراز کردن فلنج ها دشوار است، مزیت محسوب می شود. فلنج آزاد می تواند بدون چرخاندن کل لوله در موقعیت مناسب قرار گیرد.

استاب اند در برخی خطوط فولاد زنگ نزن یا مواد مقاوم به خوردگی کاربرد دارد. در این حالت، بخش در تماس با سیال از متریال مقاوم ساخته می شود و فلنج پشتی ممکن است از فولاد اقتصادی تری باشد. این ترکیب باید از نظر خوردگی محیطی و سازگاری فلزات بررسی شود. سطح لبه استاب اند در آب بندی نقش دارد. این سطح با گسکت و فلنج مقابل تماس پیدا می کند. تابیدگی، خراش عمیق یا ناهمواری می تواند باعث نشتی شود. کیفیت سطح و ابعاد لبه باید پیش از نصب کنترل شود.

ترتیب نصب اهمیت زیادی دارد. ابتدا فلنج آزاد روی لوله قرار می گیرد و سپس استاب اند به انتهای لوله جوش داده می شود. اگر فلنج پیش از جوشکاری روی لوله قرار نگیرد، نصب آن پس از جوش شدن استاب اند امکان پذیر نخواهد بود. طول استاب اند، ضخامت لبه و شعاع قسمت برگشته باید با فلنج لپ جوینت سازگار باشد. استفاده از ترکیب نامتناسب ممکن است باعث تماس نادرست فلنج یا توزیع نامناسب نیروی پیچ ها شود.

مزایا و معایب اتصالات مانیسمان

یکی از مزایای اصلی این محصولات، نبود درز جوش طولی در بدنه است. این ویژگی احتمال وجود برخی عیوب مرتبط با خط جوش تولیدی را کاهش می دهد و می تواند برای خطوط حساس مزیت ایجاد کند. با این حال، محل اتصال قطعه به لوله همچنان جوشکاری می شود و کیفیت آن به اجرای صحیح وابسته است. تنوع شکل و اندازه از دیگر نقاط قوت است. وجود قطعات استاندارد برای تغییر جهت، انشعاب گیری، تغییر قطر و بستن انتهای خط، طراحی و اجرای شبکه را ساده تر می کند. استفاده از این محصولات نیاز به ساخت قطعات دست ساز و افزایش تعداد جوش ها را کاهش می دهد.

قابلیت استفاده در فشارها و دماهای متنوع نیز اهمیت دارد. با انتخاب گرید و ضخامت مناسب، می توان از این قطعات در خطوط آب، گاز، بخار، نفت و مواد شیمیایی استفاده کرد. محدوده واقعی کاربرد باید با محاسبات و استاندارد پروژه تعیین شود. اتصال جوشی پیوسته می تواند احتمال نشتی از رزوه یا اتصالات بازشونده را کاهش دهد. این ویژگی در خطوطی که باز و بسته شدن مکرر لازم نیست، مناسب است. همچنین جوش لب به لب در صورت اجرای صحیح، سطح داخلی نسبتا یکنواختی ایجاد می کند.

در مقابل، قیمت این قطعات معمولا از نمونه های درزدار مشابه بیشتر است. روش تولید، کنترل کیفیت و محدودیت تامین بعضی گریدها می تواند هزینه خرید را افزایش دهد. علاوه بر آن، هزینه جوشکاری و بازرسی نیز باید در بودجه پروژه در نظر گرفته شود. تعمیر و تعویض دشوارتر از معایب اتصال جوشی است. برای خارج کردن یک قطعه معیوب، معمولا باید بخشی از خط بریده شود. سپس اتصال جدید نصب، جوشکاری و بازرسی می شود. این کار ممکن است به توقف بهره برداری و تخلیه کامل خط نیاز داشته باشد.

نیاز به نیروی متخصص نیز از محدودیت ها محسوب می شود. آماده سازی لبه، مونتاژ، جوشکاری و آزمون باید توسط افراد ماهر انجام شود. خطای اجرایی می تواند مزیت استفاده از اتصال باکیفیت را از بین ببرد. وجود محصولات نامعتبر در بازار، انتخاب را دشوار می کند. برخی قطعات ممکن است فاقد مشخصات قابل ردیابی یا مدارک معتبر باشند. بررسی علامت گذاری، ابعاد، وزن، کیفیت سطح و گواهی متریال پیش از خرید ضروری است.

مورد	مزایا	معایب
ساختار بدنه	فاقد درز جوش طولی و دارای ساختار یکپارچه است.	بدون درز بودن به تنهایی تضمین کننده کیفیت کامل محصول نیست.
مقاومت کاری	برای بسیاری از خطوط تحت فشار و دمای بالا مناسب است.	محدوده عملکرد به جنس، رده و ضخامت اتصال وابسته است.
تنوع محصول	در مدل های مختلف مانند زانویی، سه راهی، تبدیل، کپ و استاب اند تولید می شود.	انتخاب مدل نامناسب می تواند افت فشار یا مشکل اجرایی ایجاد کند.
نحوه اتصال	جوش لب به لب، مسیر پیوسته و آب بندی مناسبی ایجاد می کند.	نصب آن به جوشکار ماهر و اجرای دقیق نیاز دارد.
تنوع متریال	از فولاد کربنی، آلیاژی و زنگ نزن قابل تولید است.	انتخاب گرید مقاوم تر از نیاز، هزینه پروژه را افزایش می دهد.
کاربرد صنعتی	در صنایع نفت، گاز، پتروشیمی، نیروگاه و تاسیسات کاربرد دارد.	برای همه خطوط، استفاده از نوع مانیسمان از نظر اقتصادی ضروری نیست.
دوام و ایمنی	در صورت انتخاب و نصب صحیح، طول عمر و قابلیت اطمینان بالایی دارد.	تعمیر و تعویض آن به دلیل جوشی بودن دشوارتر است.
هزینه	هزینه نگهداری و احتمال نشتی را در خطوط حساس کاهش می دهد.	قیمت خرید و هزینه بازرسی آن معمولا از نمونه های درزدار بیشتر است.

اتصالات مانیسمان اجزای بدون درزی هستند که برای شکل دادن به مسیر شبکه لوله کشی و اتصال بخش های مختلف آن استفاده می شوند. زانویی برای تغییر جهت، سه راهی و چهار راهی برای ایجاد انشعاب، تبدیل برای اتصال قطرهای متفاوت، کپ برای بستن انتهای خط و استاب اند برای اتصال همراه فلنج لپ جوینت به کار می روند. انتخاب محصول مناسب به اندازه، رده، جنس، فشار، دما، نوع سیال و استاندارد طراحی وابسته است. تنها بدون درز بودن قطعه برای تضمین کیفیت کافی نیست و روش تولید، مدارک فنی، سلامت سطح و دقت ابعادی نیز باید بررسی شوند.

همچنین نصب صحیح و جوشکاری استاندارد نقش مستقیمی در ایمنی و دوام شبکه دارند. اتصالات مانیسمان در صنایع نفت، گاز، پتروشیمی، نیروگاه، فولاد، صنایع شیمیایی و شبکه های تاسیساتی کاربرد دارند. مزایایی مانند تنوع، ساختار یکنواخت و امکان اتصال جوشی پیوسته باعث شده است این محصولات در خطوط حساس مورد توجه قرار گیرند. در مقابل، قیمت بیشتر، نیاز به نیروی متخصص و دشواری تعمیر از محدودیت های آن ها هستند.
