ناودانی پشت بام چیست؟ معرفی کامل و کاربردها

ناودانی پشت بام یکی از مهم ترین اجزای مدیریت رواناب است و در معماری شهری و روستایی نقش اصلی در حفاظت از سقف، نما و پی دارد. وقتی باران یا برف روی شیروانی یا بام تخت جمع می شود، این قطعه مسیر هدایت ناودانی آب باران را از لبه بام تا لوله سقوط فراهم می کند و جلوی نفوذ رطوبت را می گیرد. به این ترتیب عمر سازه و عایق سقف بیشتر می شود. برای داشتن یک سیستم درست، انتخاب جنس مناسب، اندازه مقطع متناسب با شدت بارندگی و اجرای دقیق اتصالات خیلی مهم است. در زمان خرید و برآورد هزینه هم باید به نوسانات بازار توجه کرد. بررسی مرتب قیمت آهن به شما کمک می کند بهترین زمان خرید را پیدا کنید.

در این مقاله توضیح می دهیم ناودانی برای پشت بام چطور طراحی و نصب می شود، چه انواعی دارد و هر نوع در چه شرایطی بهتر عمل می کند. برای تصمیم گیری درست لازم است با مفاهیم شیب گذاری، آب بندی درزها و نحوه اتصال به آبرو یا لوله ناودان آشنا باشید. همچنین تفاوت اجرای ناودان توکار و روکار، روش های نگهداری فصلی و اشتباهات رایج کارگاهی را بررسی می کنیم تا از شروع تا پایان پروژه دید روشنی داشته باشید. اگر دنبال ایده بصری هستید، جستجوی عبارت عکس ناودان پشت بام می تواند جزئیات و نمونه های اجرا را نشان دهد. اما در نهایت باید معیار اصلی شما داده های فنی و شرایط اقلیمی باشد.

ناودانی پشت بام چیست؟

ناودانی پشت بام در ساده ترین تعریف یک مجرای U شکل و مجموعه ‌ای از پروفیل‌ ها، آبروها و اتصالات است که طول لبه سقف نصب می شود تا آب سطح سقف را جمع آوری و به سمت پایین هدایت کند. این مجرا معمولاً شامل خود ناودان، آبروهای عمودی (لوله های انتقال)، اتصالات، زانویی ها و خروجی ها است. طراحی مناسب ناودانی مستلزم تعیین شیب کافی، اندازه مقطع همخوان با میزان بارش و جانمایی دقیق خروجی ها برای جلوگیری از برگشت آب یا تجمع در نقاطی حساس است. در پروژه های بزرگ تر ممکن است از ناودانی توکار یا کانال های اختصاصی استفاده شود که هماهنگی با عایق بندی سقف و سیستم تخلیه را می طلبد. همچنین جنس ناودانی باید مطابق با شرایط محیطی انتخاب شود تا خوردگی، تغییر شکل و نیازهای نگهداری به حداقل برسد. پیش از انتخاب، بررسی پارامترهایی مانند مقدار بارندگی سالانه، شرایط برف گیر بودن منطقه و تماس با دیگر مصالح اهمیت دارد. قیمت ناودانی و هزینه های نصب و نگهداری نیز باید در تصمیم گیری لحاظ شوند.

ناودانی برای پشت بام علاوه بر نقش اصلی در هدایت آب، به افزایش طول عمر سازه و جلوگیری از نفوذ رطوبت به دیوارها و فونداسیون کمک می ‌کند. این سیستم با هدایت صحیح رواناب مانع ایجاد لکه ‌های نم، رشد کپک و تخریب نما می ‌شود. تنوع متریال مانند گالوانیزه، آلومینیوم، PVC یا مس، امکان انتخاب متناسب با بودجه و شرایط اقلیمی را فراهم می‌ سازد. انتخاب صحیح مقطع و ضخامت ناودان موجب افزایش استحکام و کاهش هزینه ‌های تعمیرات آینده خواهد شد. همچنین رعایت اصول نصب توسط مجریان حرفه‌ ای، کارایی سیستم را تضمین کرده و نیاز به پاکسازی دوره‌ ای برگ ‌ها و رسوبات را کاهش می ‌دهد.

انواع ناودان پشت بام

انواع ناودان پشت ‌بام به ‌طور کلی بر اساس شیوه نصب، فرم مقطع، جنس و اجزای مکمل دسته‌ بندی می ‌شوند. از نظر نصب، ناودان روکار (نمایان روی لبه بام) و توکار/مخفی (جزئیات داخل بامی یا پشت نما) رایج‌ اند؛ نوع دوم ظاهر یکدست ‌تری به نما می ‌دهد اما نیازمند جزئیات عایق ‌کاری دقیق است. از نظر فرم، نیم ‌گرد، جعبه ‌ای- مستطیلی و مدل ‌های الهام‌گرفته ازK-Style  کاربرد دارند؛ نیم‌ گرد برای دبی متوسط و جعبه ‌ای برای ظرفیت بالاتر مناسب است. از نظر ساخت، یکپارچه سرتاسری (بدون درز طولی) در برابر نشتی مقاوم ‌تر است و قطعه ماژولار نصب و تعمیر ساده ‌تری دارد.

از نظر جنس، گزینه‌ هایی مانند گالوانیزه، آلومینیوم، PVC، یو‌ پی ‌وی ‌سی، مس و گاهی فایبرگلاس/کامپوزیت انتخاب می ‌شوند؛ دوام، وزن، خوردگی و زیبایی هر کدام متفاوت است. در بخش انتقال عمودی هم آبروهای گرد یا چهارگوش با زانویی، کلکتور و خروجی سیلابیOverflow  به ‌کار می‌ روند. برای بام ‌های شیبدار معمولاً فاشیا گاتر و برای بام‌ های تخت کانال ‌های خطی، متداول است. در ساختمان ‌های حساس، محافظ برگ، توری باران، گارد برف و حتی زنجیر باران به ‌عنوان لوازم تکمیلی اضافه می ‌شود. انتخاب هر دسته به اقلیم، میزان بارندگی، معماری نما، بودجه و سهولت نگهداری وابسته است و هدف مشترک همه این انواع، هدایت ایمن آب و کاهش ریسک نشتی، یخ ‌زدگی و فرسایش جزئیات بام است. در ادامه با رایج ترین انواع ناودانی پشت بام بیشتر آشنا می شویم.

ناودانی گالوانیزه

ناودانی گالوانیزه یکی از گزینه های متداول و پرکاربرد است که با پوشش روی (زینک) بر سطح فولاد تولید می شود و مقاومت خوردگی را به طور چشم گیری افزایش می دهد. فرایند گالوانیزه می تواند به صورت غوطه وری گرم یا الکترولیتیک انجام شود که در هر صورت لایه ای محافظ ایجاد می کند و جلوی زنگ زدگی سریع را می گیرد. از مزایای ناودانی گالوانیزه پشت بام می توان به استحکام بالا، قابلیت تحمل بارهای مکانیکی و دوام نسبتاً خوب در مناطق مرطوب اشاره کرد؛ با این حال اگر پوشش در اثر ضربه یا ساییدگی آسیب ببیند، نیاز به ترمیم سریع دارد تا فولاد زیرین در معرض خوردگی قرار نگیرد.

انتخاب ضخامت ورق، کیفیت پوشش و نحوه اتصالات همگی روی طول عمر نهایی اثرگذارند. در عمل طراحان معمولاً جدول وزن ناودانی را بررسی و بر اساس مشخصات فنی ورق و پوشش، گزینه مناسب را انتخاب می کنند. نکات اجرایی مانند پرهیز از تماس مستقیم با فلزات متفاوت بدون واسطه عایق و استفاده از رنگ های مناسب در محل های تقاطع نیز باعث افزایش دوام خواهد شد. قیمت ناودانی شیروانی گالوانیزه متناسب با قیمت آهن می تواند نوسان پیدا کند.

ناودانی آهنی

ناودانی آهنی به طور کلی به ورق فولادی بدون پوشش یا با پوشش ناقص گفته می شود که از نظر هزینه اولیه گزینه اقتصادی تری است، اما بدون اقدامات حفاظتی مناسب، سریع تر دچار زنگ زدگی می شود. کاربرد این نوع ناودانی در مناطقی که شرایط خشک و کم بارندگی دارند یا در پروژه هایی با بودجه محدود رایج است. برای افزایش دوام، معمولاً پس از نصب، عملیات رنگ آمیزی یا اعمال پوشش های اپوکسی و حفاظتی انجام می شود که هزینه های نگهداری و تعمیر را تحت تأثیر قرار می دهد. از مزایای ناودانی آهنی می توان به استحکام و تحمل بار مکانیکی اشاره کرد؛ اما معایبی مانند حساسیت به خوردگی، نیاز به بازدید و نگهداری دوره ای و احتمال لایه لایه شدن رنگ در طول زمان دارد. در انتخاب میان ناودانی آهنی و گالوانیزه باید تحلیل هزینه – فایده، شرایط اقلیمی و برنامه نگهداری در دسترس لحاظ شود. همچنین توجه به نحوه اتصال، پیچ گذاری و درزگیری محل های تقاطع، برای جلوگیری از نفوذ آب پشت به فلز ضروری است.

ناودانی شیروانی و آبرو

ناودانی شیروانی و آبرو معمولاً در سقف های شیبدار یا پوشش های شیروانی کاربرد دارد و به صورت پروفیل های صنعتی یا نیمه صنعتی تولید می شود تا آب ناشی از بارش و ذوب برف را به سمت خروجی ها هدایت کند. در طراحی ناودانی شیروانی توجه به شکل پروفیل، عرض مقطع و نحوه اتصال به لبه شیروانی اهمیت دارد؛ چرا که در سقف های شیب دار سرعت جریان آب بیشتر است و نیاز به مقطع بزرگ تر یا سیستم های محافظ مانند صافی ها برای جلوگیری از ورود برگ و ذرات وجود دارد. آبروها معمولاً با لوله های عمودی هماهنگ می شوند تا آب را به نقاط دفع، گودال های زهکشی یا فاضلاب انتقال دهند. در پروژه های منطقه ای با بارش سنگین یا شرایط برف گیر، استفاده از ناودانی های قوی تر و با ضخامت بالاتر توصیه می شود تا از آسیب های ناشی از یخ زدگی و فشار برف جلوگیری شود. در برخی طراحی ها ناودانی شیروانی به صورت توکار اجرا می شود تا هم پوشانی دقیق با عایق سقف ایجاد شود و ریسک نفوذ آب کاهش یابد.

کاربرد ناودانی پشت بام چیست؟

کاربرد ناودانی پشت بام فراتر از یک جزء ساده ساختمانی است و نقش حفاظتی، سازه ای و عملیاتی دارد؛ مهم ترین کاربردها عبارت اند از جمع آوری و هدایت آب باران، حفاظت دیوارها و نمای ساختمان، جلوگیری از فرسایش خاک اطراف پی و کنترل ریزآب ها به منظور کاهش فشار هیدرولیکی بر فونداسیون. به علاوه، ناودانی به عنوان یک مولفه مدیریتی برای جریان آب می تواند با افزودن گریل های ورودی، فیلترها و دستگاه های دفع آب، از ورود رسوبات، برگ ها و آشغال به مسیرهای خروجی جلوگیری کند و در نتیجه نگهداری سیستم زهکشی را تسهیل نماید.

در طراحی منظر شهری و محوطه سازی نیز خروجی های ناودانی می توانند آب را به سیستم های جمع آوری باران یا مخازن ذخیره هدایت کنند و از این طریق برای آبیاری یا مصارف غیر شرب مجدد مورد استفاده قرار گیرد. از منظر ایمنی، هدایت صحیح آب از کنار ساختمان ها مانع لغزندگی مسیرهای پیاده روی و ایجاد شرایط نامناسب برای ساکنان می شود. عدم توجه به ابعاد و شیب مناسب ناودانی ممکن است منجر به برگشت آب، نفوذ به دیوارها و خسارت های بلندمدت شود؛ بنابراین طراحی و اجرای مناسب آن حیاتی است. اگر بخواهیم در یک نگاه کاربردهای ناودانی برای پشت بام را شرح دهیم می توانیم به موارد زیر اشاره کنیم:

• افزایش عمر مفید سقف و عایق ‌ها: با کاهش تجمع آب و جلوگیری از نفوذ رطوبت به لایه‌ های زیرین، طول عمر پوشش بام و عایق‌ کاری افزایش می ‌یابد.
• بهبود زیبایی نما: ناودانی با طراحی هماهنگ می ‌تواند به نمای ساختمان، جلوه ‌ای منظم و تمیز بدهد و از ایجاد لکه ‌های آب روی دیوار جلوگیری کند.
• کاهش هزینه‌ های تعمیرات بلندمدت: با پیشگیری از تخریب زود هنگام نما و فونداسیون، هزینه ‌های احتمالی بازسازی و نوسازی به طور چشمگیری کاهش می ‌یابد.
• جلوگیری از تجمع یخ و برف: در مناطق سردسیر، ناودانی به خروج سریع آب ناشی از ذوب برف کمک می ‌کند و مانع تشکیل یخ‌ زدگی خطرناک در لبه بام و مسیرهای ورودی می ‌شود.
• مدیریت پایدار منابع آب: امکان اتصال ناودان به سیستم ‌های جمع ‌آوری و تصفیه آب باران، کاربردی در جهت صرفه ‌جویی و استفاده مجدد از منابع آبی دارد.
• کاهش آلودگی صوتی باران: در برخی مدل ‌ها، طراحی ویژه ناودان باعث هدایت نرم ‌تر جریان آب می ‌شود و صدای ناشی از برخورد آب باران با سطوح را کاهش می ‌دهد.
• ایمنی در برابر آتش‌ سوزی: با جلوگیری از تجمع برگ و مواد خشک در مسیر آبرو، احتمال گسترش شعله در مواقع آتش ‌سوزی کاهش می ‌یابد.

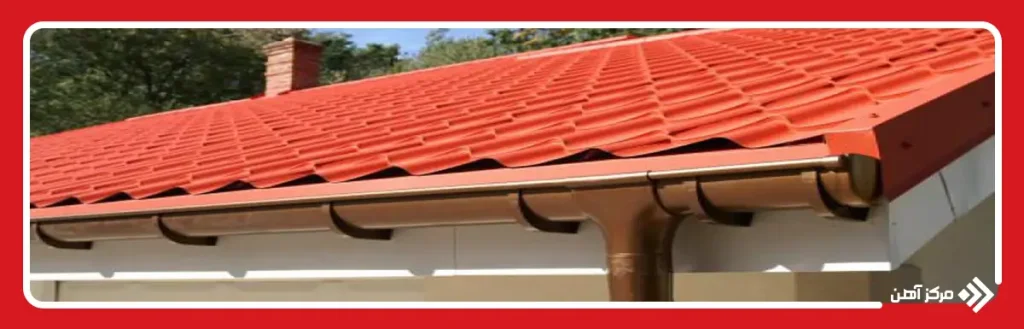

اجزای ناودانی پشت بام

ناودانی پشت بام از چند جزء اساسی تشکیل می شود که هر یک وظیفه مشخصی در عملکرد کلی ایفا می کنند: ورودی یا روزن ناودانی که آب را از لبه سقف جمع می کند، بدنه یا جان ناودانی که آب را انتقال می دهد و بخش انتهایی یا خروجی که جریان را به لوله های آبرو و مسیر دفع منتقل می سازد. در کنار این اجزا، اتصالات، بست ها و نگهدارنده ها، شیب دهی و درزگیرها اجزای تکمیلی هستند که عملکرد مداوم و بدون نشتی را تضمین می کنند. انتخاب صحیح اندازه ورودی، قطر لوله های آبرو و محل قرارگیری خروجی ها باید بر اساس منحنی های طراحی و بارش احتمالی تعیین شود تا در پیک بارش، سیستم توانایی هدایت جریان را حفظ کند. در پروژه های پیشرفته تر، استفاده از صافی ها، سیستم های ضدپوشش ورود برگ و همچنین وجود فیلترها برای جلوگیری از گرفتگی آبروها و کاهش نیاز به سرویس دهی دوره ای پیشنهاد می شود. نگهداری دوره ای، تمیز کردن ورودی ها و بررسی اتصالات از جمله عملیات پیشگیرانه ای است که عمر مفید ناودانی را افزایش می دهد. این اجزا بر قیمت ناودان پشت بام تاثیرگذارند.

ورودی یا روزن ناودانی

ورودی یا روزن ناودانی در حقیقت نقطه ای است که آب سطحی سقف از آن وارد ناودان می شود؛ طراحی آن باید به گونه ای باشد که جریان های تند و قطرات ناشی از بارش مستقیم به خوبی جمع آوری شوند. عرض روزن، نوع گارد یا صافی نصب شده و وجود شیب مناسب تا حد زیادی تعیین کننده عملکرد ورودی هستند. برای جلوگیری از ورود آشغال و برگ ها، معمولاً از صافی ها، روکش های مشبک یا سیستم های محافظ استفاده می شود. در شرایطی که پوشش سقف دارای ترک ها یا درزهای مشترک است، تراز و نحوه اتصال ورودی به لبه سقف باید با دقت اجرا شود تا از نفوذ آب به ساختار زیرین جلوگیری گردد. در سازه های بزرگ، چندین ورودی در طول لبه سقف توزیع می شوند تا فشار جریان در نقاط خروجی کاهش یابد و بار بر روی هر آبرو کمتر شود.

بدنه یا جان ناودانی

بدنه یا جان ناودانی بخش طولانی و پیوسته ای است که آب را از ورودی تا نقطه خروج منتقل می کند. انتخاب پروفیل مناسب (مثلاً U شکل،K-style  یا کانال جعبه ای) بستگی به نیاز هدایت جریان و معماری سقف دارد. طول، ضخامت ورق، وجود اتصالات و نحوه تکیه گاه ها روی دیوار یا لبه سقف، همه در عملکرد و دوام بدنه تأثیرگذارند. بدنه ناودانی باید طوری نصب شود که دارای شیب ملایم به سمت خروجی باشد تا آب را بدون توقف و تجمع منتقل کند. همچنین مقاومت مکانیکی بدنه در برابر ضربه، بار برف و دماهای گوناگون باید بررسی شود تا از تغییر شکل و پارگی جلوگیری شود.

بخش انتهایی ناودانی

بخش انتهایی یا خروجی نقطه ای است که آب از ناودان به آبروها یا لوله های عمودی منتقل می شود. محل و اندازه خروجی تعیین کننده عملکرد سیستم تخلیه است؛ اگر قطر خروجی کوچک انتخاب شود یا مسیر آبرو باریک باشد، در زمان بارش شدید، سیستم دچار گرفتگی یا برگشت آب خواهد شد. در برخی طراحی ها از قیف ها، تبدیل ها و سیفون ها در ماژول خروجی استفاده می شود تا جریان سریع و بدون نشت تضمین شود. همچنین محل خروجی باید عایق بندی دقیق داشته باشد تا آب از زیر ناودان یا درزها به سازه نفوذ نکند. هماهنگی بین خروجی و سیستم دفع نهایی آب (مثلاً اتصال به لوله های شهری یا تانک های ذخیره) اهمیت زیادی در عملکرد کلی دارد.

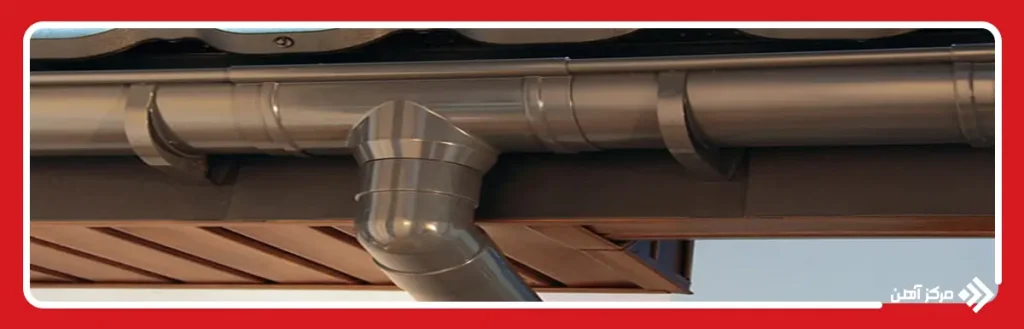

نصب ناودانی پشت بام

نصب ناودانی پشت بام نیازمند برنامه ریزی دقیق، اندازه گیری های صحیح و ابزار مناسب است. پیش از نصب، طول سقف، شیب مورد نیاز، محل قرارگیری خروجی ها و نقاط تکیه گاهی تعیین می شوند. ابزارهای مرسوم شامل متر لیزری یا نواری، تراز، قیچی و ابزار برش فلز، پیچ گوشتی یا دریل، بست و نگهدارنده های مناسب، رول پلاک برای اتصال به دیوار و تجهیزات ایمنی مانند کمربند، نردبان و داربست می باشند. مراحل کلی شامل علامت گذاری محل نصب، نصب بست ها با فاصله مناسب، برش و فرم دهی ناودانی ها، اتصال قطعات با اتصالات و در نهایت تست جریان آب برای اطمینان از شیب و عدم نشتی است. در سقف های مرتفع یا شیبدار توصیه می شود از نصابان حرفه ای استفاده شود، زیرا اشتباه در تراز یا فاصله بست ها می تواند موجب جمع شدن آب، تغییر شکل ناودانی یا خرابی سریع شود. اجرای دقیق اتصالات، استفاده از واشرها و درزگیرهای مناسب و رعایت نکات ایمنی از جمله ملزومات نصب صحیح هستند. برای نصب ناودانی پشت بام چک لیست زیر را بررسی کنید:

مرحله / بخش	توضیحات
برنامه‌ریزی اولیه	تعیین طول سقف، شیب مورد نیاز، جانمایی خروجی ‌ها و نقاط تکیه‌ گاهی
ابزارهای مورد نیاز	متر لیزری یا نواری، تراز، قیچی و ابزار برش فلز، پیچ‌ گوشتی یا دریل، بست و نگهدارنده، رول‌ پلاک، تجهیزات ایمنی (کمربند، نردبان، داربست)
مراحل نصب	علامت‌گذاری محل نصب نصب بست ‌ها با فاصله مناسب برش و فرم‌ دهی ناودانی ‌ها اتصال قطعات با اتصالات تست جریان آب برای کنترل شیب و نشتی
نکات اجرایی مهم	اجرای دقیق اتصالات، استفاده از واشر و درزگیر مناسب، رعایت فاصله استاندارد بست ‌ها، حفظ تراز صحیح
ایمنی و کیفیت	استفاده از تجهیزات ایمنی در سقف‌ های مرتفع یا شیبدار، توصیه به بهره ‌گیری از نصابان حرفه ‌ای برای جلوگیری از خطا و خرابی زودرس

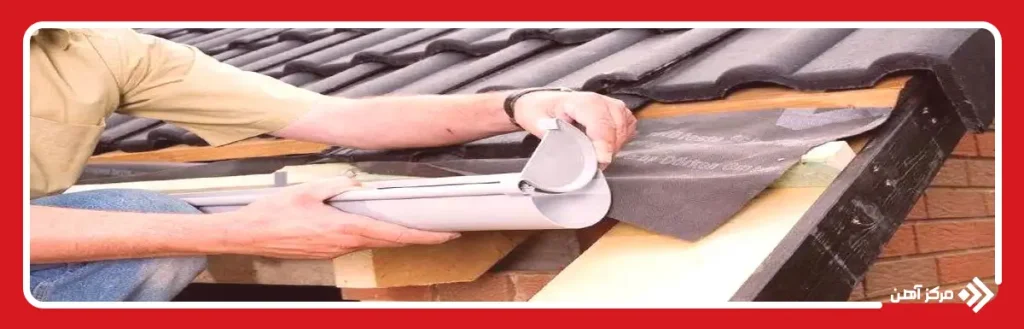

روش آب بندی ناودانی برای پشت بام

آب بندی ناودانی برای جلوگیری از نشت و نفوذ آب به لایه های سازه ای از اهمیت ویژه ای برخوردار است. روش های متداول شامل استفاده از درزگیرهای سیلیکونی یا پلی یورتان در محل اتصالات، اعمال نوارهای آب بند یا ایزوگام در محل های تقاطع با پوشش سقف و به کارگیری عایق های پلیمری یا مایع در محل های حساس است. قبل از آب بندی، سطوح باید تمیز و خشک شده و هر گونه زنگ یا آلودگی حذف گردد تا چسبندگی مواد آب بند بهینه باشد. در مناطق سردسیر یا با دوره های یخبندان، انتخاب درزگیرهای انعطاف پذیر و مقاوم در برابر فرسایش حرارتی اهمیت دارد تا ترک خوردگی و از بین رفتن آب بندی جلوگیری شود. ترکیب راه حل ها مانند استفاده از ایزوگام در محل ورودی ها و درزگیر در اتصالات معمولاً کارایی بیشتری دارد. اجرای دوره ای بازرسی و ترمیم به موقع درزها طول عمر سیستم را افزایش می دهد.

مزایای استفاده از ناودانی در پشت بام

استفاده از ناودانی در پشت بام مزایای متعددی دارد که از منظر ساختاری، اقتصادی و زیست محیطی قابل توجه است: کاهش نفوذ آب و آسیب احتمالی به دیوارها و فونداسیون، جلوگیری از فرسایش خاک اطراف ساختمان، کاهش هزینه های تعمیرات بلندمدت و امکان جمع آوری آب باران برای استفاده مجدد در کاربردهای غیر شرب. نصب ناودانی مناسب همچنین از ایجاد رطوبت در نماها و لایه های عایق جلوگیری می کند و به حفظ سلامت ساختمان کمک می کند. در طراحی شهری، سیستم های ناودانی با اتصال به مخازن ذخیره می توانند به مدیریت بارش های شدید و کاهش بار بر شبکه های فاضلاب شهری کمک کنند. به طور خلاصه، ناودانی یک راه حل نسبتاً ساده اما مؤثر برای محافظت و بهره وری از منابع آب در عرصه ساختمان است.

جمع بندی

در این مقاله تلاش شد تصویر کاملی از ناودانی پشت بام، انواع مرسوم مانند ناودانی گالوانیزه و آهنی، اجزا و نقش آن ها، روش های نصب، ابزارهای مورد نیاز و راهکارهای آب بندی و نگهداری ارائه شود. ناودانی پشت بام به عنوان یک سیستم زهکشی ساده اما تأثیرگذار، می تواند از نفوذ آب، فرسایش و خسارت های سازه ای جلوگیری نماید و در عین حال با مدیریت مناسب آب سطحی، امکان بهره برداری از منابع باران را فراهم آورد. انتخاب جنس و پروفیل مناسب، اجرای دقیق اتصالات، توجه به شیب، قیمت ناودانی پشت بام و عایق بندی محل های اتصال به پوشش سقف از عناصر کلیدی برای دستیابی به عملکرد پایدار و عمر طولانی سیستم هستند. برنامه ریزی برای نگهداری دوره ای، نظافت ورودی ها و بررسی اتصالات، هزینه های بلندمدت را کاهش می دهد. با در نظر گرفتن شرایط اقلیمی، میزان بارش و بودجه می توان ترکیب مناسبی از جنس، پوشش و اتصالات را انتخاب کرد تا ناودانی پشت بام عملکرد مطلوب و لازم را ارائه دهد. این راهنمای فنی می تواند نقطه شروعی برای طراحی، خرید یا نظارت بر اجرای ناودانی ها باشد.
