عملیات حرارتی آلیاژهای آلومینیوم

عملیات حرارتی آلیاژهای آلومینیوم مجموعه ای از فرآیندهای کنترل شده حرارتی است که با هدف تغییر ریزساختار، افزایش استحکام، تنظیم سختی، بهبود شکل پذیری یا ایجاد شرایط مناسب برای ماشین کاری و ساخت قطعات انجام می شود. برخلاف تصور رایج، عملیات حرارتی صرفا گرم و سرد کردن فلز نیست؛ بلکه ترکیبی دقیق از دما، زمان، سرعت سرد شدن و شرایط پیرسازی است که باید متناسب با ترکیب شیمیایی آلیاژ انتخاب شود. شناخت این فرآیند برای صنایعی مانند هوافضا، خودروسازی، ساختمان، حمل و نقل و تجهیزات صنعتی اهمیت زیادی دارد. همان طور که عواملی نظیر قیمت آهن بر تصمیمات اقتصادی پروژه های فولادی اثر می گذارند، انتخاب صحیح آلیاژ و عملیات حرارتی نیز بر هزینه نهایی قطعات آلومینیومی موثر است. در ادامه، انواع عملیات حرارتی آلومینیوم، آلیاژهای مناسب، مراحل اجرایی، علائم تمپر و تاثیر هر فرآیند بر خواص ماده را به صورت تخصصی بررسی می کنیم.

عملیات حرارتی آلومینیوم چیست؟

عملیات حرارتی آلومینیوم یا Aluminum Heat Treatment به مجموعه سیکل های حرارتی گفته می شود که با کنترل دما و زمان، توزیع عناصر آلیاژی، فازهای ثانویه، رسوبات و وضعیت محلول جامد را تغییر می دهد. در آلیاژهای عملیات حرارتی پذیر، هدف اصلی معمولا ایجاد یک محلول جامد فوق اشباع و سپس تشکیل رسوبات بسیار ریز و کنترل شده است. این رسوبات حرکت نابجایی ها یا Dislocations را محدود می کنند و در نتیجه استحکام تسلیم و سختی آلیاژ افزایش پیدا می کند. فرآیند می تواند شامل Solution Heat Treatment، Quenching و Aging باشد و هر مرحله نقش مستقلی در شکل گیری ریزساختار نهایی دارد.

شرایط عملیات حرارتی برای همه گریدها یکسان نیست و باید براساس سیستم آلیاژی، ضخامت قطعه، سابقه کار مکانیکی و خواص مورد انتظار طراحی شود. حتی در یک آلیاژ مشخص، اختلاف چند درجه ای دما یا تاخیر بیش از حد در انتقال قطعه از کوره به محیط کوئنچ می تواند مقدار رسوب گذاری و خواص مکانیکی را تغییر دهد. به همین دلیل هنگام ارزیابی قیمت ورق آلومینیوم نباید فقط ترکیب شیمیایی و ابعاد ورق را در نظر گرفت؛ نوع تمپر و عملیات حرارتی انجام شده نیز بخش مهمی از مشخصات فنی محصول محسوب می شود.

آلیاژهای آلومینیوم عملیات حرارتی پذیر

همه خانواده های آلیاژ آلومینیوم به عملیات حرارتی سخت شونده پاسخ مشابهی نمی دهند. قابلیت Heat Treatable بودن زمانی ایجاد می شود که حلالیت عناصر آلیاژی در آلومینیوم با تغییر دما به میزان قابل توجهی تغییر کند. در این حالت می توان عناصر را در دمای بالا وارد محلول جامد کرد، با سرد کردن سریع وضعیت فوق اشباع ایجاد نمود و سپس با پیرسازی، رسوبات تقویت کننده را تشکیل داد. سری های 2000، 6000 و 7000 مهم ترین گروه های صنعتی عملیات حرارتی پذیر هستند.

آلیاژهای سری 2000

آلیاژهای سری 2000 عمدتا بر پایه سیستم آلومینیوم ـ مس تولید می شوند و در برخی گریدها منیزیم، منگنز یا عناصر دیگری نیز برای اصلاح رفتار مکانیکی حضور دارند. مس حلالیت وابسته به دما دارد و همین ویژگی امکان سخت شدن رسوبی را فراهم می کند. پس از عملیات انحلالی، کوئنچ باید با سرعت کافی انجام شود تا اتم های مس فرصت تشکیل رسوبات درشت و نامطلوب را نداشته باشند. در مرحله پیرسازی، رسوبات ریز تقویت کننده مانند فازهای مرتبط با Al2Cu شکل می گیرند. این خانواده استحکام بالایی دارد و به همین علت در سازه های هوافضایی و قطعات تحت بار استفاده می شود، هرچند مقاومت خوردگی آن معمولا از سری 6000 پایین تر است.

آلیاژهای سری 6000

سری 6000 بر پایه آلومینیوم، منیزیم و سیلیسیم قرار دارد و تشکیل ترکیبات تقویت کننده Mg2Si اساس پاسخ آن به عملیات حرارتی است. این سری ترکیب مناسبی از استحکام، قابلیت اکستروژن، جوش پذیری و مقاومت خوردگی ارائه می دهد. کنترل دقیق نسبت منیزیم به سیلیسیم و شرایط پیرسازی تعیین می کند که رسوبات با چه اندازه و توزیعی تشکیل شوند. در بررسی خوردگی ورق آلومینیوم سری 6000 باید توجه داشت که وضعیت تمپر، عملیات سطحی، محیط سرویس و وجود اتصالات گالوانیکی همگی موثر هستند. آلیاژهای 6061 و 6063 از نمونه های شناخته شده این خانواده به شمار می روند.

آلیاژهای سری 7000

آلیاژهای سری 7000 عمدتا بر پایه سیستم Al-Zn-Mg و در بسیاری از گریدهای پر استحکام همراه با مس هستند. تشکیل رسوبات غنی از روی و منیزیم، به ویژه فازهای مرتبط با MgZn2، امکان دستیابی به استحکام بسیار بالا را فراهم می کند. با این حال افزایش استحکام همیشه هدف نهایی نیست؛ در بعضی کاربردها از Overaging کنترل شده استفاده می شود تا مقاومت به ترک ناشی از خوردگی تنشی بهبود پیدا کند. انتخاب بین تمپرهایی مانند T6 و T7 باید براساس شرایط بارگذاری، محیط سرویس و دوام مورد انتظار انجام شود.

سری	عناصر اصلی	سازوکار سخت شدن	ویژگی شاخص	نمونه گرید
2000	آلومینیوم و مس	تشکیل رسوبات مبتنی بر Al2Cu	استحکام بالا و کاربرد در قطعات تحت بار	2024، 2014
6000	آلومینیوم، منیزیم و سیلیسیم	تشکیل رسوبات Mg2Si	تعادل مناسب بین استحکام، جوش پذیری و مقاومت خوردگی	6061، 6063
7000	آلومینیوم، روی و منیزیم	تشکیل رسوبات غنی از Zn و Mg	استحکام بسیار بالا و مناسب کاربردهای مهندسی سنگین	7075، 7050

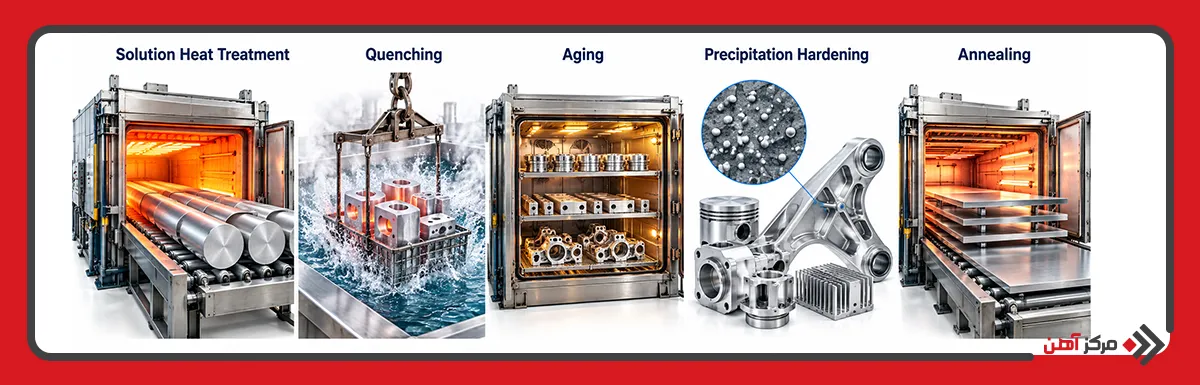

انواع عملیات حرارتی آلومینیوم

عملیات حرارتی های آلومینیوم را نمی توان به یک سیکل واحد محدود کرد. نوع فرآیند براساس آلیاژ، شرایط اولیه ماده و خواص مورد نیاز انتخاب می شود. برخی فرآیندها برای افزایش استحکام طراحی شده اند و برخی دیگر برای کاهش سختی، حذف اثر کار سرد یا آماده سازی ماده برای عملیات بعدی کاربرد دارند.

نوع عملیات حرارتی	هدف اصلی	سازوکار متالورژیکی	نتیجه نهایی
عملیات حرارتی انحلالی	حل کردن فازهای قابل انحلال در زمینه آلومینیوم	افزایش حلالیت عناصر آلیاژی در دمای بالا و تشکیل محلول جامد	آماده شدن ساختار برای کوئنچ و پیرسازی
کوئنچ آلومینیوم	حفظ عناصر آلیاژی در حالت فوق اشباع	سرد کردن سریع پس از عملیات انحلالی و جلوگیری از رسوب زودهنگام فازها	ایجاد محلول جامد فوق اشباع و فراهم شدن شرایط رسوب سختی
عملیات حرارتی پیرسازی یا ایجینگ	افزایش کنترل شده استحکام و سختی	تشکیل تدریجی خوشه های اتمی و رسوبات ریز طی Natural Aging یا Artificial Aging	افزایش سختی و استحکام مکانیکی آلیاژ
عملیات حرارتی رسوب سختی	محدود کردن حرکت نابجایی ها	تشکیل رسوبات تقویت کننده ریز و پراکنده در زمینه فلزی	افزایش استحکام تسلیم و مقاومت مکانیکی
آنیل آلومینیوم	کاهش سختی و بازیابی شکل پذیری	بازیابی، تبلور مجدد و در شرایط خاص رشد دانه	کاهش تنش داخلی، افزایش شکل پذیری و بهبود قابلیت شکل دهی

عملیات حرارتی انحلالی

در Solution Heat Treatment آلیاژ تا محدوده ای گرم می شود که فازهای محلول پذیر وارد زمینه آلومینیومی شوند. دما باید به اندازه ای بالا باشد که انحلال کافی رخ دهد اما از محدوده شروع ذوب موضعی یا Incipient Melting فاصله ای ایمن داشته باشد. یکنواختی دمای کوره در این مرحله اهمیت بسیار زیادی دارد.

کوئنچ آلومینیوم

پس از انحلال، قطعه باید به سرعت سرد شود تا عناصر آلیاژی در حالت فوق اشباع باقی بمانند. آب متداول ترین محیط کوئنچ است، اما بسته به آلیاژ، ضخامت و حساسیت قطعه ممکن است از آب گرم، محلول های پلیمری یا روش های دیگر استفاده شود. سرعت زیاد سرد شدن استحکام بالقوه را حفظ می کند، ولی می تواند تنش پسماند و اعوجاج را افزایش دهد.

عملیات حرارتی پیرسازی یا ایجینگ

Aging مرحله ای است که در آن اتم های حل شده به تدریج خوشه بندی شده و رسوبات ریز تشکیل می دهند. پیرسازی در دمای محیط Natural Aging یا در دمای بالاتر Artificial Aging انجام می شود. انتخاب زمان و دمای پیرسازی تعیین کننده اندازه، فاصله و تراکم رسوبات تقویت کننده است.

عملیات حرارتی رسوب سختی

Precipitation Hardening سازوکاری است که از رسوبات بسیار ریز برای جلوگیری از حرکت نابجایی ها استفاده می کند. در مراحل ابتدایی پیرسازی، رسوبات به صورت بسیار ظریف تشکیل می شوند. ادامه بیش از حد پیرسازی باعث درشت شدن آنها و افزایش فاصله بین ذرات می شود؛ پدیده ای که Overaging نام دارد و معمولا استحکام را کاهش می دهد.

آنیل آلومینیوم

Annealing با هدف کاهش اثر کار سرد، بازیابی شکل پذیری و کاهش سختی انجام می شود. در آلیاژهای کار سخت شده، فرآیند شامل Recovery، Recrystallization و در شرایط شدیدتر Grain Growth است. دما و زمان آنیل باید طوری انتخاب شود که ساختار مورد نیاز بدون رشد بیش از حد دانه حاصل گردد.

مراحل عملیات حرارتی آلومینیوم

اجرای موفق عملیات حرارتی آلیاژهای آلومینیوم به کنترل پیوسته کل سیکل وابسته است. خطا در هر مرحله می تواند شرایط ایجاد شده در مراحل قبلی را از بین ببرد، به همین دلیل تجهیزات اندازه گیری دما، یکنواختی کوره و روش انتقال قطعه اهمیت بالایی دارند.

گرم کردن آلومینیوم

قطعه با نرخ مناسب تا دمای هدف گرم می شود. افزایش بیش از حد سریع دما در قطعات ضخیم یا هندسه های پیچیده می تواند اختلاف دمای داخلی ایجاد کند. کوره عملیات حرارتی آلومینیوم باید قابلیت کنترل دقیق دما و گردش مناسب هوا را داشته باشد تا نقاط گرم و سرد در بار کوره محدود شوند.

نگهداری در دمای مشخص

زمان نگهداری یا Soaking باید برای رسیدن تمام مقطع به دمای تعیین شده و تکمیل تحول متالورژیکی کافی باشد. زمان ناکافی موجب انحلال ناقص فازها می شود و زمان بیش از حد ممکن است اکسیداسیون، رشد دانه یا مشکلات سطحی را افزایش دهد.

کوئنچ یا سرد کردن

پس از پایان نگهداری، قطعه در یک بازه زمانی کنترل شده از کوره خارج و سرد می شود. Quench Delay یکی از پارامترهای مهم است، زیرا تاخیر زیاد اجازه می دهد رسوبات نامطلوب قبل از رسیدن ماده به محیط سرد کننده تشکیل شوند. در قطعات بزرگ باید تعادل بین سرعت سرد شدن، اعوجاج و تنش پسماند برقرار شود.

پیرسازی طبیعی یا مصنوعی

بعد از کوئنچ، ساختار فوق اشباع به سمت حالت پایدار حرکت می کند. در پیرسازی طبیعی این تغییر در دمای محیط رخ می دهد، اما پیرسازی مصنوعی با قرار دادن قطعه در دمای بالاتر سرعت و مسیر رسوب گذاری را کنترل می کند. زمان پیرسازی باید براساس گرید و تمپر هدف تعیین شود.

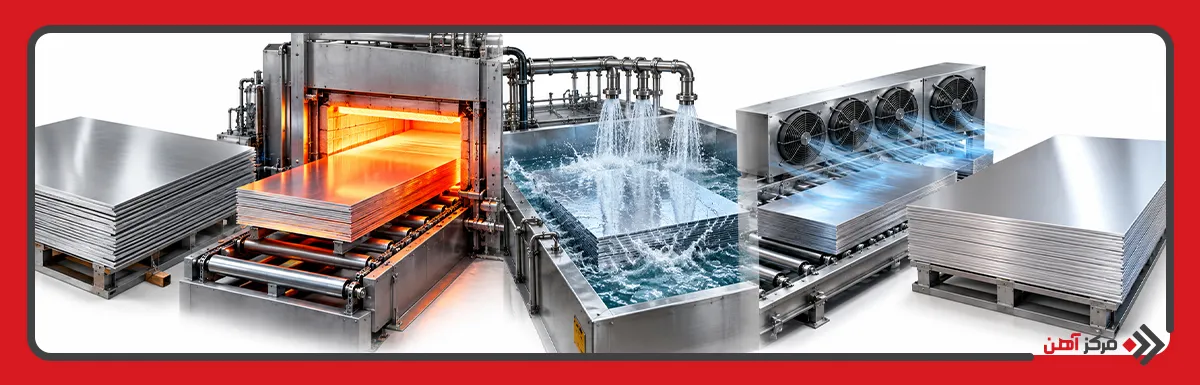

عملیات حرارتی ورق آلومینیوم

عملیات حرارتی ورق آلومینیوم به دلیل سطح زیاد و ضخامت نسبتا کم به کنترل دقیق توزیع دما نیاز دارد. اختلاف حرارتی بین نواحی ورق ممکن است خواص مکانیکی ناهمگن، اعوجاج یا تغییر تختی ایجاد کند. علاوه بر ترکیب آلیاژ، ضخامت، ابعاد ورق، روش نورد قبلی و مقدار تنش پسماند باید در طراحی سیکل لحاظ شوند.

در برخی خطوط صنعتی، پس از Solution Treatment و Quenching عملیات کشش کنترل شده انجام می شود تا بخشی از تنش های پسماند کاهش یابد. سپس ورق وارد مرحله پیرسازی می شود تا تمپر مورد نظر ایجاد گردد. به همین دلیل عملیات حرارتی ورق آلومینیوم باید به عنوان بخشی از زنجیره کامل تولید دیده شود، نه یک فرآیند مستقل از نورد، صافکاری و کنترل ابعادی.

خواص عملیات حرارتی آلومینیوم

مهم ترین اثر عملیات حرارتی آلومینیوم، امکان مهندسی کردن رابطه بین استحکام، سختی، شکل پذیری و پایداری ابعادی است. در آلیاژهای رسوب سخت شونده، تشکیل ذرات ریز در زمینه فلزی مسیر حرکت نابجایی ها را دشوار می کند و استحکام افزایش می یابد. نوع، اندازه، پیوستگی و فاصله رسوبات مشخص می کند که این افزایش استحکام تا چه حد موثر باشد.

عملیات حرارتی علاوه بر خواص کششی می تواند روی مقاومت خستگی، چقرمگی، رفتار شکست، تنش پسماند و حساسیت به خوردگی تنشی تاثیر بگذارد. بنابراین انتخاب قوی ترین تمپر همیشه بهترین تصمیم مهندسی نیست. برای مثال در برخی قطعات سری 7000، کاهش کنترل شده استحکام از طریق Overaging می تواند دوام در محیط های خورنده را افزایش دهد.

خدمات عملیات حرارتی آلومینیوم

خدمات عملیات حرارتی آلومینیوم حرفه ای فقط شامل قرار دادن قطعه داخل کوره نیست. مجموعه ارائه دهنده خدمات باید ابتدا آلیاژ، وضعیت اولیه، ضخامت، هندسه قطعه و خواص هدف را مشخص کند و سپس سیکل مناسب را طراحی نماید. کالیبراسیون ترموکوپل ها، بررسی یکنواختی حرارتی، کنترل زمان انتقال به کوئنچ و ثبت نمودار دمایی از الزامات مهم کنترل فرآیند هستند.

در قطعات حساس، ارزیابی پس از عملیات نیز ضروری است. سختی سنجی، آزمون کشش، بررسی هدایت الکتریکی، کنترل اعوجاج و در برخی موارد مطالعات متالوگرافی برای تایید کیفیت انجام می شوند. بنابراین کیفیت خدمات عملیات حرارتی آلومینیوم باید براساس قابلیت تکرارپذیری و مستندسازی فرآیند ارزیابی شود.

عملیات حرارتی پیرسختی

پیرسختی یا Age Hardening بر پایه تجزیه کنترل شده محلول جامد فوق اشباع عمل می کند. پس از کوئنچ، عناصر آلیاژی هنوز فرصت رسیدن به حالت تعادلی را پیدا نکرده اند. با گذشت زمان یا افزایش دمای پیرسازی، اتم ها جابه جا شده و خوشه ها و رسوبات بسیار ریز ایجاد می کنند که مانع حرکت نابجایی ها می شوند.

روند افزایش سختی تا نقطه Peak Aging ادامه پیدا می کند. اگر فرآیند بعد از این نقطه ادامه یابد، رسوبات درشت تر و فاصله آنها بیشتر می شود و مقاومت در برابر حرکت نابجایی کاهش می یابد. با این حال Overaging در بعضی کاربردها آگاهانه انتخاب می شود، زیرا می تواند پایداری حرارتی یا مقاومت به خوردگی تنشی را بهتر کند.

عملیات حرارتی آنیل انحلالی

عبارت آنیل انحلالی گاهی برای توصیف فرآیندی استفاده می شود که هدف آن حل کردن فازهای قابل انحلال در زمینه فلزی است، اما از دید متالورژی باید بین Annealing و Solution Heat Treatment تمایز قائل شد. در عملیات انحلالی، هدف اصلی ایجاد محلول جامد مناسب برای کوئنچ و رسوب سختی بعدی است؛ در حالی که آنیل معمولا برای نرم کردن ماده و کاهش آثار کار سرد انجام می شود.

در فرآیند انحلالی، دمای انتخابی باید پایین تر از دمایی باشد که ذوب مرزدانه ای یا ذوب موضعی ایجاد می کند. این فاصله دمایی در برخی آلیاژهای پر استحکام بسیار محدود است. به همین دلیل کنترل دقیق کوره و شناخت دیاگرام فازی آلیاژ اهمیت اساسی دارد و انتخاب تجربی دما بدون توجه به گرید می تواند آسیب برگشت ناپذیر ایجاد کند.

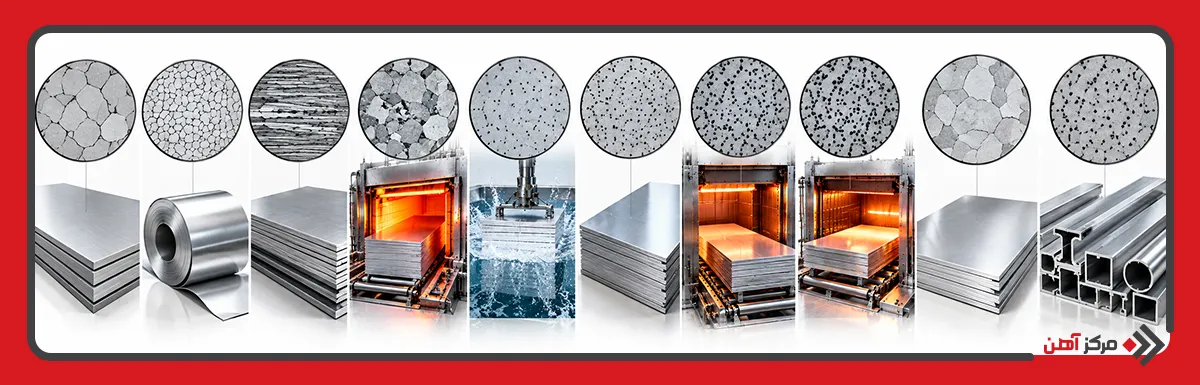

علائم عملیات حرارتی آلومینیوم چه معنایی دارند؟

علائم تمپر یا Temper Designations وضعیت متالورژیکی آلومینیوم را بعد از فرآیندهای حرارتی یا مکانیکی مشخص می کنند. این علائم اطلاعاتی درباره نوع فرآوری ارائه می دهند و برای انتخاب صحیح ماده در طراحی مهندسی بسیار مهم هستند.

• F: حالت As Fabricated را نشان می دهد؛ یعنی محصول بدون کنترل ویژه روی سخت کاری کرنشی یا عملیات حرارتی نهایی تولید شده است.
• O: حالت Annealed است و معمولا کمترین سختی و بیشترین شکل پذیری را در میان تمپرهای متداول یک گرید دارد.
• H: برای آلیاژهایی استفاده می شود که عمدتا از طریق Strain Hardening یا کار سرد افزایش استحکام پیدا کرده اند.
• W: وضعیت Solution Heat Treated ناپایدار را نشان می دهد و معمولا برای موادی به کار می رود که پس از عملیات انحلالی هنوز در حال پیرسازی طبیعی هستند.
• T: نشان دهنده شرایط پایدار حاصل از عملیات حرارتی است و معمولا با اعداد تکمیلی همراه می شود.
• T4: قطعه عملیات انحلالی و کوئنچ شده و سپس به صورت طبیعی پیر شده است.
• T5: محصول پس از فرآیند شکل دهی در دمای بالا، بدون Solution Treatment مجدد، پیرسازی مصنوعی شده است.
• T6: شامل عملیات انحلالی، کوئنچ و پیرسازی مصنوعی است و یکی از متداول ترین تمپرهای آلیاژهای سری 6000 و 7000 محسوب می شود.
• T7: معمولا به شرایط Overaged یا Stabilized اشاره دارد که برای دستیابی به مجموعه متفاوتی از خواص، به ویژه پایداری یا مقاومت محیطی، استفاده می شود.
• T8: ترکیبی از Solution Treatment، کار سرد کنترل شده و پیرسازی مصنوعی است و در برخی آلیاژها برای دستیابی به استحکام بالاتر کاربرد دارد.

عملیات حرارتی آلیاژهای آلومینیوم یک فرآیند مهندسی ریزساختار است که کیفیت آن به هماهنگی دقیق میان ترکیب شیمیایی، دمای انحلال، زمان نگهداری، کوئنچ، پیرسازی و شرایط اولیه ماده بستگی دارد. سری های 2000، 6000 و 7000 مهم ترین آلیاژهای آلومینیوم عملیات حرارتی پذیر هستند، اما رفتار آنها به دلیل تفاوت در عناصر آلیاژی و فازهای تقویت کننده یکسان نیست. در عملیات حرارتی ورق آلومینیوم نیز علاوه بر دستیابی به خواص مکانیکی، کنترل اعوجاج، تنش پسماند و یکنواختی حرارتی اهمیت دارد. بنابراین انتخاب سیکل حرارتی باید براساس گرید مشخص، شکل قطعه، شرایط سرویس و استاندارد فنی انجام شود و نمی توان یک دما یا روش ثابت را برای همه آلیاژهای آلومینیوم توصیه کرد.
