کموتاتور چیست و چگونه کار می کند؟
دسترسی سریع به محتوای این مطلب
کموتاتور یکی از قطعات مهم در موتورهای الکتریکی جریان مستقیم است که وظیفه آن تغییر مسیر جریان الکتریکی در سیم پیچ های آرمیچر و حفظ جهت گشتاور تولید شده در موتور است. این قطعه با وجود ساختار نسبتاً ساده، نقش مهمی در تبدیل انرژی الکتریکی به حرکت مکانیکی دارد و عملکرد صحیح آن تاثیر مستقیمی بر راندمان و طول عمر موتور خواهد داشت. کموتاتورها معمولاً از ترکیب بخش های رسانا و عایق ساخته می شوند و در کنار جاروبک ها، ارتباط الکتریکی بین قسمت ثابت و قسمت چرخان موتور را برقرار می کنند. در ساخت بسیاری از تجهیزات الکتریکی، قطعات فلزی نقش مهمی دارند و به همین دلیل عواملی مانند قیمت آهن می تواند بر هزینه نهایی تولید برخی اجزای صنعتی تاثیرگذار باشد.
شناخت عملکرد کموتاتور برای افرادی که با موتورهای الکتریکی، تجهیزات صنعتی و ماشین آلات دارای سیستم محرک کار می کنند اهمیت زیادی دارد. این قطعه در موتورهای DC باعث می شود جریان در زمان مناسب تغییر کند و موتور بتواند حرکت چرخشی مداوم داشته باشد. در این مقاله بررسی می کنیم کموتاتور چیست، چه انواعی دارد، ساختار آن چگونه طراحی شده و چرا در تجهیزات الکتریکی مورد استفاده قرار می گیرد. همچنین ارتباط این قطعه با موتورهای مختلف، کاربردها، مزایا و محدودیت های آن بررسی خواهد شد. آشنایی با این موضوع می تواند هنگام انتخاب و نگهداری تجهیزات مختلف، به درک بهتر عملکرد دستگاه ها و بررسی هزینه هایی مانند قیمت تجهیزات ساختمانی که به موتورهای الکتریکی مجهز هستند، کمک کند.
کموتاتور چیست؟
کموتاتور قطعه ای الکترومکانیکی است که در موتورهای جریان مستقیم (DC) برای تغییر جهت جریان عبوری از سیم پیچ آرمیچر استفاده می شود. عملکرد اصلی این قطعه ایجاد هماهنگی بین جریان الکتریکی و میدان مغناطیسی موتور است تا نیروی تولید شده همیشه در جهت چرخش روتور باقی بماند. اگر جریان در سیم پیچ ها بدون تغییر مسیر ادامه پیدا کند، نیروی مغناطیسی پس از نیم دور چرخش موتور در جهت مخالف قرار می گیرد و حرکت موتور متوقف یا نا منظم می شود. کموتاتور با تغییر اتصال ها در زمان مناسب، این مشکل را برطرف می کند.
برای درک بهتر کموتاتور چیست باید آن را بخشی از سیستم انتقال جریان در موتور دانست، نه یک قطعه صرفاً مکانیکی. این قطعه بین سیم پیچ های متحرک آرمیچر و منبع تغذیه قرار می گیرد و با کمک جاروبک ها، جریان را به بخش های مختلف سیم پیچ منتقل می کند. در واقع کموتاتور مانند یک کلید الکتریکی چرخان عمل می کند که با حرکت روتور، مسیر عبور جریان را به صورت منظم تغییر می دهد.
کموتاتور معمولاً در موتورهای DC، ژنراتورهای جریان مستقیم و برخی تجهیزات الکتریکی قدیمی تر یا تخصصی استفاده می شود. در کنار آن، قطعه ای مانند جاروبک وظیفه ایجاد تماس بین بخش ثابت و بخش چرخان را بر عهده دارد. کیفیت این ارتباط الکتریکی اهمیت زیادی دارد، زیرا هرگونه افزایش مقاومت، ایجاد جرقه یا اختلال در انتقال جریان می تواند باعث کاهش عملکرد موتور شود.
در بسیاری از تجهیزات صنعتی، کموتاتور بخشی از مجموعه موتور است و شناخت عملکرد آن بدون آشنایی با ساختار موتور امکان پذیر نیست. به همین دلیل زمانی که کاربران درباره الکتروموتور چیست جستجو می کنند، شناخت اجزایی مانند روتور، استاتور، آرمیچر و کموتاتور نیز برای درک بهتر نحوه عملکرد این تجهیزات اهمیت پیدا می کند. کموتاتور در واقع یکی از بخش هایی است که باعث می شود موتورهای DC بتوانند انرژی الکتریکی را به حرکت پایدار تبدیل کنند.

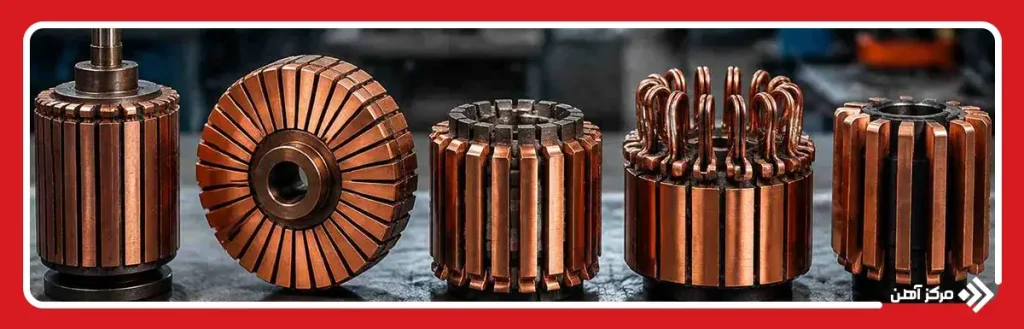

انواع کموتاتور
کموتاتورها بر اساس شکل ظاهری، نحوه قرارگیری تیغه های رسانا و روش اتصال به سیم پیچ آرمیچر به انواع مختلفی تقسیم می شوند. اگرچه همه مدل ها یک هدف مشترک یعنی تغییر مسیر جریان الکتریکی در موتور را دنبال می کنند، اما طراحی هر کدام برای شرایط کاری مشخصی انجام شده است. عواملی مانند توان موتور، میزان جریان عبوری، سرعت چرخش، فضای نصب و نوع کاربرد، در انتخاب نوع مناسب کموتاتور تاثیر دارند.
تفاوت میان مدل های مختلف کموتاتور بیشتر در ساختار مکانیکی آنها دیده می شود. برای مثال، برخی مدل ها دارای ساختار استوانه ای هستند و برای موتورهای عمومی استفاده می شوند، در حالی که مدل های دیسکی یا خاص تر برای تجهیزاتی طراحی شده اند که محدودیت فضا یا شرایط کاری متفاوتی دارند. تعداد تیغه ها، جنس مواد رسانا، نوع عایق بین بخش ها و روش اتصال سیم ها نیز در عملکرد هر نوع نقش مهمی دارد.
در فرآیند تولید و ساخت کموتاتور، دقت بالایی لازم است، زیرا کوچک ترین اختلاف در ابعاد تیغه ها یا فاصله عایقی می تواند باعث ایجاد اختلال در انتقال جریان شود. به همین دلیل، انتخاب نوع مناسب کموتاتور فقط به شکل ظاهری آن محدود نمی شود و باید بر اساس مشخصات موتور و شرایط بهره برداری انجام شود. مهمترین انواع کموتاتور شامل مدل های استوانه ای، دیسکی، شیاردار، قلابی و تیغه ای هستند که هر کدام ویژگی ها و کاربردهای خاص خود را دارند. در ادامه هر یک از این مدل ها را بررسی می کنیم.
کموتاتور استوانه ای
کموتاتور استوانه ای یکی از رایج ترین مدل های مورد استفاده در موتورهای جریان مستقیم است. در این نوع، تیغه های رسانا روی سطح یک هسته استوانه ای قرار می گیرند و به صورت منظم توسط لایه های عایق از یکدیگر جدا می شوند. این طراحی باعث می شود هنگام چرخش روتور، جاروبک ها بتوانند با بخش های مختلف کموتاتور تماس برقرار کرده و جریان را به سیم پیچ های مربوطه منتقل کنند. ساختار استوانه ای این مدل باعث شده است که توزیع جریان در سطح کموتاتور به شکل یکنواخت تری انجام شود. این ویژگی به ویژه در موتورهایی که سرعت چرخش بالایی دارند اهمیت زیادی دارد، زیرا عملکرد نامناسب کموتاتور می تواند باعث ایجاد جرقه بین جاروبک و تیغه ها شود. به همین دلیل، صاف بودن سطح تماس و کیفیت مواد به کار رفته در این نوع اهمیت زیادی دارد.
کموتاتورهای استوانه ای معمولاً در موتورهای صنعتی، ماشین های الکتریکی قدیمی تر، ژنراتورهای DC و برخی تجهیزات کارگاهی استفاده می شوند. دلیل استفاده گسترده از این مدل، ترکیب مناسب بین قابلیت اطمینان، سهولت تعمیر و امکان تولید در اندازه های مختلف است. یکی از مزایای مهم این نوع، امکان سرویس و نگهداری مناسب آن است. در صورت فرسایش سطح تیغه ها، متخصصان می توانند با انجام عملیات هایی مانند تراش سطح، تنظیم فاصله تیغه ها و بررسی وضعیت جاروبک ها، عملکرد موتور را بهبود دهند. البته نگهداری صحیح برای جلوگیری از کاهش عمر قطعه ضروری است.
کموتاتور دیسکی
کموتاتور دیسکی نوعی از کموتاتور است که برخلاف مدل استوانه ای، تیغه های رسانای آن روی یک سطح تخت و دیسکی شکل قرار گرفته اند. این طراحی باعث کاهش ابعاد قطعه شده و امکان استفاده از آن را در موتورهایی که فضای نصب محدودی دارند فراهم می کند. به همین دلیل، این مدل بیشتر در تجهیزات کوچک و کاربردهایی که حجم موتور اهمیت دارد مورد استفاده قرار می گیرد.
در این نوع، نحوه قرارگیری تیغه ها به گونه ای است که تماس الکتریکی میان جاروبک و بخش های مختلف کموتاتور در زمان مناسب انجام شود. با چرخش دیسک، مسیر جریان تغییر کرده و عملکرد مورد نیاز موتور حفظ می شود. اگرچه اصول کار این مدل مشابه سایر کموتاتورها است، اما طراحی تخت آن باعث تفاوت در نحوه انتقال جریان و شرایط نگهداری می شود.
یکی از ویژگی های مهم کموتاتور دیسکی، قابلیت استفاده در موتورهای کوچک با طراحی فشرده است. در تجهیزاتی که کاهش وزن و حجم اهمیت زیادی دارد، این مدل می تواند گزینه مناسبی باشد. با این حال، ساخت آن نیازمند دقت بالایی است، زیرا هرگونه تابیدگی، ناهمواری سطح یا خطا در فاصله تیغه ها می تواند باعث کاهش کیفیت تماس الکتریکی شود. از محدودیت های این نوع می توان به حساسیت بیشتر نسبت به آسیب های مکانیکی اشاره کرد. به همین دلیل، استفاده از آن بیشتر در کاربردهایی رایج است که شرایط کاری کنترل شده باشد و موتور تحت فشارهای شدید مکانیکی قرار نگیرد.

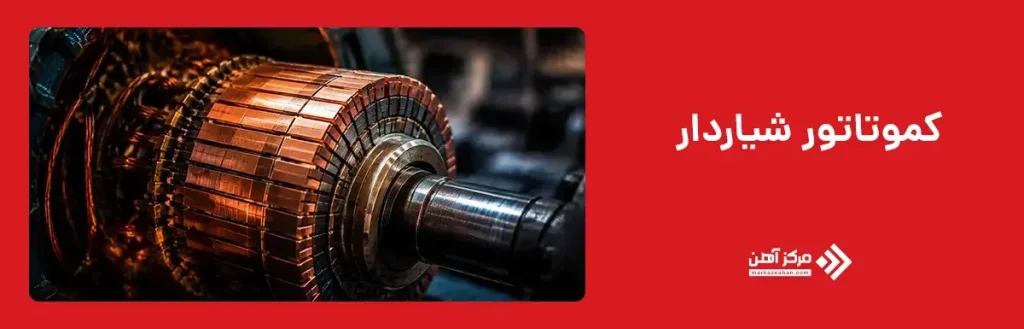

کموتاتور شیاردار
کموتاتور شیاردار دارای طراحی خاصی است که در آن شیارهای مشخصی برای قرارگیری بخش های رسانا و ایجاد اتصال دقیق بین سیم پیچ ها ایجاد شده است. این شیارها باعث می شوند ارتباط میان تیغه های کموتاتور و سیم پیچ آرمیچر منظم تر باشد و فرآیند انتقال جریان با دقت بیشتری انجام شود. هدف اصلی از طراحی شیاردار، بهبود عملکرد کموتاسیون و کاهش مشکلاتی مانند ایجاد جرقه یا ناپایداری جریان است. در موتورهایی که تغییرات بار زیادی دارند یا نیازمند عملکرد پایدار هستند، طراحی دقیق کموتاتور اهمیت بیشتری پیدا می کند. وجود شیارها کمک می کند فاصله میان بخش های مختلف کنترل شده و احتمال بروز اتصال ناخواسته کاهش یابد.
این مدل معمولاً در موتورهایی استفاده می شود که نیاز به عملکرد دقیق تر و کنترل بهتر جریان دارند. در ساخت آن باید ابعاد شیارها، کیفیت مواد عایق و نحوه اتصال قطعات با دقت زیادی بررسی شود، زیرا هرگونه نقص می تواند روی عملکرد نهایی موتور تاثیر بگذارد. کموتاتور شیاردار در مقایسه با برخی مدل های ساده تر، ساخت پیچیده تری دارد، اما در کاربردهای تخصصی می تواند عملکرد قابل اعتمادترین ارائه دهد. انتخاب این نوع معمولاً بر اساس نیاز موتور و شرایط کاری انجام می شود، نه صرفاً بر اساس هزینه اولیه تولید.
کموتاتور قلابی
کموتاتور قلابی به دلیل شکل اتصال تیغه های آن به سیم پیچ های آرمیچر، با این نام شناخته می شود. در این مدل، انتهای تیغه های رسانا دارای بخش هایی خم شده یا قلاب مانند است که سیم های سیم پیچ به آن ها متصل می شوند. این روش اتصال باعث ایجاد ارتباط مکانیکی محکم تر میان سیم پیچ و تیغه ها می شود. یکی از ویژگی های مهم این نوع کموتاتور، مقاومت مناسب اتصال ها در برابر لرزش و نیروهای مکانیکی است. در موتورهایی که در شرایط کاری متغیر فعالیت می کنند، استحکام محل اتصال اهمیت زیادی دارد، زیرا شل شدن یا آسیب دیدن اتصالات می تواند باعث افزایش مقاومت الکتریکی و ایجاد حرارت شود.
کموتاتور قلابی معمولاً در موتورهای کوچک و متوسط مورد استفاده قرار می گیرد. طراحی آن امکان اتصال مطمئن سیم ها را فراهم می کند و در بسیاری از تجهیزات الکتریکی عملکرد قابل قبولی دارد. البته تولید این مدل نیازمند دقت در شکل دهی قلاب ها و نحوه قرارگیری سیم ها است. در هنگام سرویس موتورهایی که از این نوع کموتاتور استفاده می کنند، بررسی محل اتصال سیم ها اهمیت زیادی دارد. خرابی در بخش قلاب ها می تواند باعث قطع ارتباط الکتریکی و کاهش عملکرد موتور شود.
کموتاتور تیغه ای
کموتاتور تیغه ای از مجموعه ای از تیغه های رسانای جدا از هم تشکیل شده است که توسط مواد عایق در کنار یکدیگر قرار گرفته اند. هر تیغه وظیفه انتقال جریان به بخش مشخصی از سیم پیچ آرمیچر را دارد و هنگام چرخش روتور، اتصالها را به ترتیب تغییر می دهد. این مدل یکی از طراحی های متداول در موتورهای DC محسوب می شود و به دلیل ساختار قابل تنظیم، در موتورهای مختلف با توان های متفاوت استفاده می شود. تعداد تیغه های کموتاتور تیغه ای می تواند بسته به نوع موتور، سرعت کاری و میزان جریان مورد نیاز تغییر کند.
یکی از عوامل موثر بر عملکرد این نوع، کیفیت سطح تیغه ها است. سطحی که با جاروبک در تماس است باید صاف و یکنواخت باشد تا اصطکاک کاهش پیدا کند و انتقال جریان بدون مشکل انجام شود. همچنین عایق بین تیغه ها باید مقاومت حرارتی و الکتریکی مناسبی داشته باشد. کموتاتور تیغه ای به دلیل قابلیت استفاده گسترده، یکی از مدل های شناخته شده در صنعت برق و ماشین های الکتریکی است. با این حال، مانند سایر مدل ها نیازمند نگهداری مناسب است تا مشکلاتی مانند خوردگی، ساییدگی و کاهش کیفیت تماس ایجاد نشود.

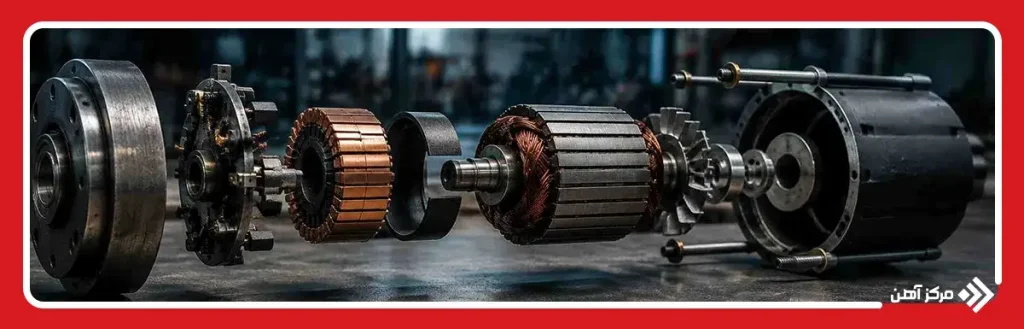

ساختار و اجزای کموتاتور
کموتاتور از چند بخش اصلی تشکیل شده است که هر کدام نقش مشخصی در انتقال جریان و ایجاد ارتباط میان بخش های ثابت و متحرک موتور دارند. طراحی این قطعه باید به گونه ای باشد که در برابر حرارت، اصطکاک و عبور جریان الکتریکی مقاومت کافی داشته باشد. کیفیت ساخت اجزای کموتاتور تاثیر مستقیمی بر عملکرد موتور و میزان استهلاک آن دارد.
جنس تیغه های کموتاتور معمولاً از مس انتخاب می شود، زیرا این فلز رسانایی الکتریکی بالایی دارد و افت انرژی در مسیر جریان را کاهش می دهد. همچنین برای جداسازی تیغه ها از موادی مانند میکا استفاده می شود تا عایق بندی مناسب ایجاد شود. دقت در مونتاژ این بخش ها اهمیت زیادی دارد، زیرا هرگونه نقص در ساختار می تواند باعث ایجاد جرقه، افزایش حرارت و کاهش عمر موتور شود.
اجزای اصلی کموتاتور شامل موارد زیر است:
| جزء کموتاتور | وظیفه |
|---|---|
| تیغه های مسی | انتقال جریان الکتریکی و ایجاد ارتباط با جاروبک ها |
| عایق بین تیغه ها | جلوگیری از اتصال کوتاه میان بخش های رسانا |
| هسته نگهدارنده | ثابت نگه داشتن تیغه ها و حفظ ساختار قطعه |
| محل اتصال سیم پیچ | ایجاد ارتباط بین کموتاتور و سیم پیچ آرمیچر |
| سطح تماس جاروبک | فراهم کردن مسیر انتقال جریان بین بخش ثابت و چرخان |
نحوه کار کموتاتور
نحوه کار کموتاتور بر پایه هماهنگ کردن جریان الکتریکی با حرکت چرخشی روتور انجام می شود. زمانی که موتور DC شروع به کار می کند، جریان از طریق جاروبک ها به بخش های مختلف کموتاتور منتقل شده و سپس به سیم پیچ های آرمیچر می رسد. با تغییر موقعیت روتور، اتصال بین تیغه های کموتاتور و جاروبک ها نیز تغییر می کند تا جریان در مسیر مناسب قرار گیرد. در پاسخ به سوال نام دیگر کموتاتور چیست می توان گفت این قطعه در برخی منابع به عنوان مبدل مکانیکی جریان شناخته می شود، زیرا وظیفه آن تنظیم عبور جریان در مدار چرخان موتور است. این عملکرد باعث می شود سیم پیچ های آرمیچر در هر لحظه نیروی لازم برای ادامه چرخش را دریافت کنند و حرکت موتور متوقف نشود.
برای شناخت بهتر اینکه کموتاتور موتور چیست، باید آن را بخشی از سیستم الکتریکی موتور DC دانست که بین منبع تغذیه و سیم پیچ های متحرک قرار دارد. این قطعه با ایجاد تغییرات منظم در اتصال ها، شرایط لازم برای عملکرد پیوسته موتور را فراهم می کند. به طور خلاصه، کار کموتاتور چیست؟ این قطعه وظیفه دارد جریان را در زمان مناسب به بخش های مختلف سیم پیچ هدایت کند تا موتور بتواند حرکت یکنواخت داشته باشد. خرابی کموتاتور یا فرسودگی سطح آن نیز می تواند باعث کاهش راندمان، ایجاد جرقه و نیاز به تعمیر کموتاتور شود.
مراحل عملکرد کموتاتور را می توان به شکل زیر خلاصه کرد:
| مرحله | عملکرد |
|---|---|
| ۱ | ورود جریان الکتریکی از طریق جاروبک ها به کموتاتور |
| ۲ | انتقال جریان به سیم پیچ های آرمیچر |
| ۳ | تغییر اتصال تیغه ها هنگام چرخش روتور |
| ۴ | حفظ جهت گشتاور و ادامه حرکت موتور |
کاربردهای کموتاتور
کموتاتور بیشتر در تجهیزاتی استفاده می شود که برای تبدیل انرژی الکتریکی به حرکت مکانیکی یا برعکس، به موتورهای جریان مستقیم نیاز دارند. این قطعه در موتورهای DC نقش مهمی در عملکرد صحیح سیستم دارد و به همین دلیل در بسیاری از دستگاه های صنعتی، ابزارهای برقی و تجهیزات قدیمی تر که از موتورهای جاروبکی استفاده می کنند، دیده می شود.
یکی از کاربردهای مهم کموتاتور در موتورهایی است که نیاز به کنترل مناسب سرعت و ایجاد گشتاور بالا دارند. موتورهای DC به دلیل قابلیت تنظیم سرعت و عملکرد مناسب در شروع حرکت، در بسیاری از سیستم های صنعتی مورد استفاده قرار گرفته اند و کموتاتور یکی از اجزای اصلی آن ها محسوب می شود. با وجود توسعه موتورهای بدون جاروبک و سیستم های کنترل الکترونیکی، هنوز در برخی تجهیزات به دلیل سادگی طراحی، هزینه مناسب و قابلیت تعمیر، از موتورهای دارای کموتاتور استفاده می شود. البته در این تجهیزات، بررسی دوره ای وضعیت جاروبک و سطح کموتاتور برای حفظ عملکرد صحیح ضروری است.
مهمترین کاربردهای کموتاتور عبارت اند از:
| تجهیز | کاربرد کموتاتور در آن |
|---|---|
| موتورهای DC | تغییر مسیر جریان سیم پیچ آرمیچر و ایجاد حرکت چرخشی پایدار |
| ژنراتورهای جریان مستقیم | تبدیل انرژی مکانیکی به انرژی الکتریکی |
| ابزارهای برقی کوچک | تامین عملکرد موتورهای دارای سرعت بالا مانند برخی دریل ها و دستگاه های مشابه |
| ماشین آلات صنعتی | کنترل حرکت بخش های مکانیکی در تجهیزات مجهز به موتور DC |
| تجهیزات حمل و نقل قدیمی | استفاده در سیستم های محرک الکتریکی |
دلیل استفاده از کموتاتور چیست؟
دلیل اصلی استفاده از کموتاتور، ایجاد امکان عملکرد پیوسته موتورهای جریان مستقیم است. در یک موتور DC، جریان عبوری از سیم پیچ ها باید در زمان مناسب تغییر کند تا نیروی مغناطیسی ایجاد شده همیشه در جهت حرکت روتور باقی بماند. کموتاتور این وظیفه را بدون نیاز به مدارهای الکترونیکی پیچیده انجام می دهد. اگر کموتاتور در موتور وجود نداشته باشد، پس از هر نیم دور چرخش، جهت نیروی وارد شده به آرمیچر تغییر می کند و موتور نمی تواند حرکت چرخشی یکنواخت داشته باشد. بنابراین این قطعه نقش یک هماهنگ کننده بین جریان الکتریکی و حرکت مکانیکی را ایفا می کند. در واقع وظیفه کموتاتور چیست؟ پاسخ این است که این قطعه با تنظیم مسیر جریان، شرایط لازم برای ادامه حرکت موتور را فراهم می کند. بدون وجود آن، عملکرد موتورهای جریان مستقیم با مشکل مواجه می شود و انرژی الکتریکی نمی تواند به شکل موثری به انرژی مکانیکی تبدیل شود.
مهم ترین دلایل استفاده از کموتاتور شامل موارد زیر است:
- ایجاد حرکت چرخشی مداوم در موتورهای DC
- تغییر خودکار مسیر جریان در سیم پیچ ها
- افزایش قابلیت کنترل سرعت و گشتاور موتور
- انتقال جریان بین بخش ثابت و متحرک موتور
- امکان استفاده از موتورهای DC در کاربردهای مختلف
مزایا و معایب کموتاتور
کموتاتور به دلیل نقش مهمی که در عملکرد موتورهای جریان مستقیم دارد، دارای مزایا و محدودیت هایی است که هنگام انتخاب یا بررسی تجهیزات الکتریکی باید مورد توجه قرار گیرد. این قطعه با وجود استفاده گسترده در موتورهای DC و ارائه عملکرد قابل اعتماد، امکان کنترل مناسب سرعت و ایجاد گشتاور اولیه مطلوب را فراهم می کند. با این حال، به دلیل وجود تماس مکانیکی بین جاروبک و سطح کموتاتور، نیاز به نگهداری دوره ای دارد و ممکن است در طول زمان دچار فرسایش شود. بنابراین شناخت نقاط قوت و ضعف کموتاتور به انتخاب بهتر موتور و افزایش عمر مفید تجهیزات کمک می کند.
مزایا:
- ایجاد گشتاور اولیه مناسب: موتورهای دارای کموتاتور معمولاً در شروع حرکت توانایی ایجاد گشتاور قابل توجهی دارند.
- کنترل مناسب سرعت: در موتورهای DC امکان تنظیم سرعت با تغییر ولتاژ یا جریان ورودی وجود دارد.
- طراحی ساده و قابل تعمیر: ساختار مکانیکی کموتاتور باعث می شود بسیاری از مشکلات آن قابل بررسی و تعمیر باشند.
- هزینه مناسب در برخی کاربردها: موتورهای دارای کموتاتور در برخی تجهیزات نسبت به نمونه های پیشرفته تر هزینه تولید پایین تری دارند.
معایب:
- نیاز به تعمیر و نگهداری دوره ای: تماس دائمی جاروبک با سطح کموتاتور باعث ایجاد سایش می شود و ممکن است نیاز به سرویس یا تعمیر کموتاتور ایجاد کند.
- ایجاد جرقه هنگام کار: در اثر اصطکاک جاروبک و تیغه ها، احتمال ایجاد جرقه و تولید حرارت وجود دارد.
- عمر محدود جاروبک ها: جاروبک ها قطعات مصرفی هستند و پس از مدتی باید تعویض شوند.
- محدودیت در سرعت های بسیار بالا: اصطکاک مکانیکی میان جاروبک و کموتاتور می تواند عملکرد موتور را در سرعت های بالا محدود کند.
کموتاتور یکی از قطعات کلیدی در موتورهای جریان مستقیم است که با تغییر مسیر جریان الکتریکی در سیم پیچ آرمیچر، امکان ایجاد حرکت چرخشی مداوم و پایدار را فراهم می کند. این قطعه از بخش هایی مانند تیغه های رسانا، عایق ها و اتصالات سیم پیچ تشکیل شده و طراحی دقیق آن تاثیر مستقیمی بر عملکرد و طول عمر موتور دارد. انواع مختلف کموتاتور نیز با توجه به ساختار و شرایط کاری، در تجهیزات الکتریکی و صنعتی مختلف مورد استفاده قرار می گیرند.
در این مقاله بررسی کردیم کموتاتور چیست، چه ساختاری دارد، چگونه کار می کند و چرا در موتورهای DC اهمیت زیادی دارد. با وجود توسعه فناوری های جدید مانند موتورهای بدون جاروبک، کموتاتور همچنان به دلیل قابلیت کنترل مناسب سرعت، ایجاد گشتاور اولیه مطلوب و امکان تعمیر و نگهداری، در بسیاری از کاربردها مورد استفاده قرار می گیرد. البته توجه به محدودیت هایی مانند سایش جاروبک ها، نیاز به سرویس دوره ای و ایجاد جرقه، برای انتخاب و استفاده صحیح از این قطعه ضروری است. شناخت عملکرد و ویژگی های کموتاتور به کاربران کمک می کند تا تجهیزات الکتریکی مناسب تری انتخاب کرده و عمر مفید موتورهای مورد استفاده را افزایش دهند.
سوالات متداول
کموتاتور قطعه ای در موتورهای DC است که با تغییر مسیر جریان در سیم پیچ آرمیچر، باعث ایجاد حرکت چرخشی مداوم موتور می شود. وظیفه اصلی آن حفظ جهت گشتاور و انتقال جریان بین بخش ثابت و متحرک موتور است.
کموتاتور با کمک جاروبک ها مسیر جریان سیم پیچ ها را هنگام چرخش روتور تغییر می دهد تا نیروی مغناطیسی همیشه در جهت مناسب باقی بماند. این فرآیند باعث ادامه حرکت یکنواخت موتور می شود.
کموتاتورها شامل انواع استوانه ای، دیسکی، شیاردار، قلابی و تیغه ای هستند که از نظر ساختار، نحوه اتصال و کاربرد با یکدیگر تفاوت دارند. انتخاب نوع مناسب به شرایط کاری و طراحی موتور بستگی دارد.
اجزای اصلی کموتاتور شامل تیغه های مسی، عایق های بین تیغه ای، هسته نگهدارنده و محل اتصال سیم پیچ ها است. این بخش ها در کنار هم وظیفه انتقال جریان و ایجاد اتصال پایدار را بر عهده دارند.
کموتاتور در موتورهای جریان مستقیم، ژنراتورهای DC، ابزارهای برقی و برخی ماشین آلات صنعتی که از موتورهای جاروبکی استفاده می کنند کاربرد دارد.
از مزایای کموتاتور می توان به کنترل مناسب سرعت، ایجاد گشتاور اولیه بالا و قابلیت تعمیر اشاره کرد. نیاز به نگهداری دوره ای، سایش جاروبک ها و ایجاد جرقه نیز از معایب آن محسوب می شود.
