چاله آسانسور یکی از بخش های مهم و حیاتی در ساخت و نصب آسانسور است که در پایین ترین قسمت چاهک آسانسور، یعنی زیر اولین طبقه ساختمان قرار می گیرد. این فضا به عنوان محل استقرار ضربه گیرها، تجهیزات ایمنی و بخش هایی از سیستم حرکتی آسانسور عمل می کند. اهمیت این قسمت در ایمنی و عملکرد آسانسور به حدی است که در تمام استانداردهای جهانی و ملی به صورت دقیق ابعاد، عمق و شرایط ساخت آن مشخص شده است.
چاله ی آسانسور نه تنها بر عملکرد صحیح سیستم تأثیر دارد، بلکه اگر به درستی ساخته نشود، می تواند مشکلات جدی از جمله کاهش عمر مفید آسانسور و حتی خطرات ایمنی ایجاد کند. این بخش باید به گونه ای طراحی شود که در صورت بروز هرگونه نقص یا قطع ناگهانی برق، کابین بتواند به صورت ایمن بر روی ضربه گیرها متوقف شود. در واقع، وجود چاله آسانسور، مشابه کمربند ایمنی برای یک خودرو عمل می کند؛ یعنی آخرین خط دفاعی در برابر حوادث احتمالی.
چاله آسانسور فضایی است که در پایین ترین بخش چاه آسانسور ساخته می شود و معمولاً عمقی بین ۱٫۴ تا ۲ متر دارد. این بخش برای قرار گرفتن اجزاء همچون ضربه گیر (بافر)، سیستم های ایمنی، سنسورها و محل توقف اضطراری کابین استفاده می شود. ابعاد و عمق چاله آسانسور بسته به ظرفیت کابین، نوع سیستم حرکتی (هیدرولیک یا کششی) و استانداردهای چاله آسانسور متفاوت است. به عنوان مثال، عمق چاله آسانسور در مدل های برانکارد بر یا ظرفیت بالا بیشتر از آسانسورهای خانگی کوچک است.
یکی از موارد مهم در ساخت این بخش، عایق بندی چاله آسانسور است تا از نفوذ آب و رطوبت به تجهیزات جلوگیری شود، زیرا رطوبت می تواند باعث خوردگی قطعات فلزی و کاهش ایمنی شود. همچنین، متراژ چاله آسانسور باید بر اساس نقشه معماری و محاسبات مهندسی تعیین شود تا فضای کافی برای تجهیزات و دسترسی تعمیرکار فراهم باشد. بنابراین پاسخ به سؤال “چاله آسانسور چیست” را می توان این طور خلاصه کرد: فضایی برای ایمنی، توقف اضطراری و نگهداری تجهیزات حیاتی آسانسور.

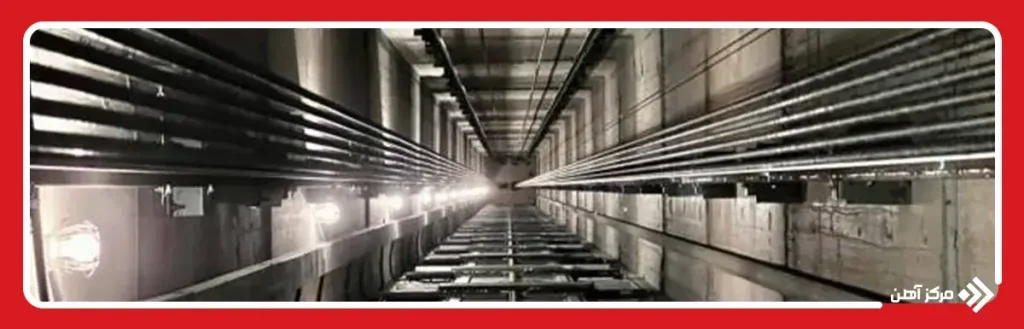

ابعاد چاله آسانسور وابسته به ظرفیت کابین، نوع درب و استاندارد ساخت آن تعیین می شود. در جدول زیر، اندازه چاله آسانسور برای ظرفیت های رایج ذکر شده است. این مقادیر ممکن است با توجه به شرایط پروژه کمی تغییر کند، اما به عنوان راهنمای کلی مورد استفاده قرار می گیرد. از طرفی خیلی از کارفرماها می پرسند چاله آسانسور چند متر است؛ پاسخ این است که متراژ چاله آسانسور بسته به ظرفیت و نوع طراحی بین ۱ تا ۵ متر مربع و عمق آن بین ۱٫۳ تا ۱٫۸ متر متغیر است.این جدول کمک می کند تا طراح و مجری پروژه بتوانند پیش از شروع ساخت، ابعاد دقیق را تعیین و اجرا کنند تا بعدها نیاز به تخریب یا تغییر سازه نباشد.
جدول مشخصات ابعاد و ظرفیت آسانسور
| ظرفیت آسانسور | حداقل عرض چاله (سانتی‌متر) | حداقل عمق چاله (سانتی‌متر) | عمق کف تا توقف کابین (متر) | ظرفیت حمل (کیلوگرم) | نکات مهم |
|---|---|---|---|---|---|
| ۲ نفره | 100 | 120 | 1.3 – 1.4 | 180 – 250 | مناسب ساختمان های ویلایی و کم طبقه، اجرای دقیق جزئیات و شیب بندی برای زهکشی الزامی است. |
| ۴ نفره | 140 | 150 | 1.4 – 1.5 | 320 – 450 | پرکاربرد در ساختمان های مسکونی و اداری کوچک، نیاز به عایق بندی مناسب به دلیل احتمال نفوذ رطوبت. |
| ۵ نفره | 150 | 160 | 1.5 – 1.6 | 375 – 500 | پر استفاده در ساختمان های میان طبقه، سازه کف و دیواره ها باید با بتن مسلح مقاوم ساخته شود. |
| ۶ نفره | 160 | 170 | 1.5 – 1.6 | 450 – 630 | مناسب ساختمان های پرتردد، نیاز به اجرای کامل سیستم زهکشی و عایق بندی قبل از بتن ریزی. |
| ۱۳ نفره | 200 | 240 | 1.7 – 1.8 | 1000 – 1600 | ویژه مراکز تجاری و بیمارستان ها، نیاز به بتن ریزی با عیار بالا و عایق بندی چندلایه برای جلوگیری از نفوذ آب. |
| برانکارد بر | 110 | 210 | 1.5 – 1.7 | متغیر بر اساس طراحی | طراحی مشابه ۱۳ نفره، اما با طول بیشتر برای حمل برانکارد یا بارهای بزرگ. |
ابعاد چاله آسانسور 4 نفره یکی از رایج ترین اندازه ها در ساختمان های مسکونی و اداری کوچک است. این نوع آسانسور معمولاً ظرفیت حمل ۳۲۰ تا ۴۵۰ کیلوگرم را دارد و فضای چاله آن باید به گونه ای طراحی شود که تجهیزات حرکتی و ایمنی به درستی در آن جا بگیرند. حداقل ابعاد چاله آسانسور 4 نفره طبق استانداردها حدود ۱۴۰ سانتی متر عرض و ۱۵۰ سانتی متر عمق است و عمق چاله باید بین ۱٫۴ تا ۱٫۵ متر باشد.
این ابعاد باعث می شود ضربه گیرها، کابل ها و دیگر تجهیزات به صورت ایمن نصب شوند. ارتفاع چاله آسانسور در این مدل نیز به اندازه ای در نظر گرفته می شود که تعمیرکار بتواند در مواقع اضطراری وارد فضای چاله شود و عملیات نگهداری را انجام دهد. نکته مهم در این ظرفیت، عایق بندی چاله آسانسور است، زیرا معمولاً در ساختمان های کوچک احتمال نفوذ رطوبت به دلیل نزدیکی به تاسیسات آب و فاضلاب بیشتر است.
همچنین هنگام بستن چاله آسانسور باید دقت شود که دیواره ها و کف آن کاملا صاف، محکم و بدون شکستگی باشند تا از آسیب های احتمالی جلوگیری شود. اگر بخواهیم به مقایسه ابعاد این مدل با سایر مدل ها بپردازیم، اندازه چاله آسانسور 4 نفره از دو نفره کمی بزرگ تر است اما هنوز در رده آسانسورهای خانگی و کم ظرفیت قرار می گیرد و به همین دلیل در هزینه ساخت نیز مقرون به صرفه تر است. استفاده از جدول ابعاد چاله آسانسور قبل از شروع ساخت کمک می کند تا فضای لازم به طور دقیق پیش بینی شود.
چاله آسانسور دو نفره به طور معمول در ساختمان های ویلایی، آپارتمان های دو یا سه طبقه و محیط هایی با محدودیت فضا استفاده می شود. این آسانسور ظرفیت حمل ۱۸۰ تا ۲۵۰ کیلوگرم را دارد و به همین دلیل ابعاد آن کوچک تر از سایر مدل هاست. حداقل ابعاد چاله آسانسور برای این مدل حدود ۱۰۰ سانتی متر عرض و ۱۲۰ سانتی متر عمق است و عمق چاله معمولاً بین ۱٫۳ تا ۱٫۴ متر در نظر گرفته می شود.
در چنین ابعادی، تجهیزات حرکتی شامل ریل ها، ضربه گیر و سیستم سیم بکسل باید به گونه‌ای طراحی شوند که با فضای محدود سازگار باشند. به دلیل کوچک بودن این چاله، اجرای صحیح جزئیات اجرای چاله آسانسور اهمیت بیشتری پیدا می کند، زیرا هرگونه خطا در اندازه گیری می تواند باعث شود کابین یا درب ها به درستی نصب نشوند. برای افزایش ایمنی، استفاده از کف سازی مناسب و ایجاد شیب ملایم به سمت خروجی زهکشی، مانع جمع شدن آب داخل چاله می شود.
همچنین با توجه به اینکه فضای این نوع چاله محدود است، باید پیش از ساخت به نکات مربوط به استاندارد های چاله آسانسور توجه شود تا عملکرد آسانسور دچار مشکل نشود. در بسیاری از پروژه ها، این ابعاد با تغییر جزئی بر اساس شرایط معماری ساختمان تنظیم می شود، اما همواره باید فضای لازم برای ورود و خروج تعمیرکار در زمان سرویس فراهم باشد.
ابعاد چاله آسانسور 6 نفره برای ساختمان هایی با تردد متوسط تا زیاد طراحی می شود و ظرفیت حمل آن معمولاً ۴۵۰ تا ۶۳۰ کیلوگرم است. این نوع آسانسور در مجتمع های مسکونی بزرگ، هتل ها و ساختمان های اداری کاربرد زیادی دارد. حداقل ابعاد چاله آسانسور ۶ نفره حدود ۱۶۰ سانتی متر عرض و ۱۷۰ سانتی متر عمق است و عمق چاله معمولاً بین ۱٫۵ تا ۱٫۶ متر در نظر گرفته می شود. اگرچه ممکن است برخی پروژه ها با فضای کمتر این مدل را نصب کنند، اما این کار توصیه نمی شود چون باعث کاهش عمر تجهیزات و افزایش استهلاک خواهد شد.
در طراحی این نوع چاله، توجه به داخل چاله آسانسور و دسترسی به بخش های مکانیکی اهمیت زیادی دارد. همچنین باید پیش از بتن ریزی، لوله کشی های زهکشی و عایق بندی چاله آسانسور به طور کامل انجام شود. ارتفاع چاله آسانسور باید به اندازه ای باشد که سرویس کار بتواند به راحتی وارد شده و عملیات بازرسی و تعمیر را انجام دهد. با توجه به وزن و ظرفیت بالاتر این مدل، سازه کف و دیواره های چاله باید استحکام بیشتری نسبت به مدل های کوچک تر داشته باشند و معمولاً از بتن مسلح و میلگردهای ضخیم تر استفاده می شود. همین موضوع روی هزینه ساخت چاله آسانسور نیز تاثیر می گذارد، زیرا نیاز به مصالح بیشتر و اجرای دقیق تر دارد.
ابعاد چاله آسانسور ۵ نفره یکی از رایج ترین استانداردها در ساختمان های مسکونی و اداری میان طبقه است. این مدل ظرفیت جابه‌جایی بین ۳۷۵ تا ۵۰۰ کیلوگرم را دارد و معمولاً در ساختمان های ۴ تا ۶ طبقه با تردد متوسط استفاده می شود. حداقل ابعاد چاله آسانسور ۵ نفره بر اساس استاندارد های چاله آسانسور حدود ۱۵۰ سانتی متر عرض و ۱۶۰ سانتی متر عمق است. عمق چاله معمولاً بین ۱٫۵ تا ۱٫۶ متر انتخاب می شود و ارتفاع چاله آسانسور باید طوری باشد که تعمیرکار بتواند بدون مشکل وارد فضای کف چاله شود.
از آنجایی که وزن کابین این ظرفیت بیشتر از مدل های کوچک تر است، کف و دیواره ها باید با بتن مسلح مقاوم و میلگرد بندی اصولی ساخته شوند. انتخاب میلگرد مناسب و آگاهی از قیمت آهن در این مرحله اهمیت زیادی دارد، زیرا مقاومت سازه ای مستقیماً به کیفیت مصالح وابسته است. در برخی پروژه ها که محدودیت فضا دارند، از سیستم های بدون موتورخانه یا درب های تلسکوپی استفاده می شود تا اندازه چاله آسانسور به حداقل برسد. با این حال، کاهش ابعاد نباید باعث حذف فضای لازم برای ضربه گیر یا تجهیزات ایمنی شود.
در مراحل بستن چاله آسانسور باید حتماً کف سازی دقیق انجام شود، دیواره ها با لایه ضد آب پوشانده شوند و مسیر زهکشی تعبیه شود تا در صورت نفوذ آب، جمع نشود. این اقدامات بخشی از جزئیات اجرای چاله آسانسور هستند که عمر مفید سیستم را افزایش می دهند.

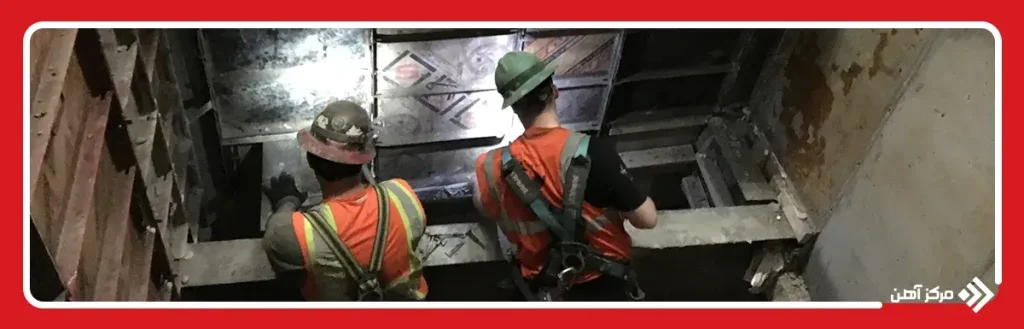

چاله آسانسور ۱۳ نفره در دسته بزرگ ترین چاله ها قرار می گیرد و معمولاً برای ساختمان های پرتردد مثل مراکز تجاری، بیمارستان ها و هتل ها طراحی می شود. این مدل ظرفیت حمل ۱۰۰۰ تا ۱۶۰۰ کیلوگرم را دارد و به همین دلیل نیازمند سازه ای بسیار مقاوم و مستحکم است. حداقل ابعاد چاله آسانسور برای این مدل حدود ۲۰۰ سانتی متر عرض و ۲۴۰ سانتی متر عمق بوده و عمق آن بین ۱٫۷ تا ۱٫۸ متر تعیین می شود.
به دلیل ابعاد بزرگ، ابعاد چاله آسانسور برانکارد بر معمولاً مشابه یا کمی بزرگ تر از اندازه های موجود است تا امکان حمل تخت بیمارستانی یا بارهای بزرگ فراهم شود. کف چاله باید با بتن با عیار بالا و میلگرد بندی سنگین ساخته شود تا تحمل فشار و ضربه را داشته باشد. در چنین پروژه هایی، به دلیل نیاز به ریل های مقاوم تر، قیمت ریل آسانسور به طور قابل توجهی بالاتر از مدل های کوچکتر است.
عایق بندی چندلایه، اجرای سیستم زهکشی و حتی افزودن پمپ تخلیه اضطراری از اقداماتی است که برای این ظرفیت توصیه می‌شود، زیرا نفوذ آب به تجهیزات در چنین آسانسورهایی می تواند منجر به خسارات بسیار سنگین شود. در داخل چاله آسانسور این مدل، علاوه بر ضربه گیرها و سیستم توقف اضطراری، فضای کافی برای تعمیرکار و تجهیزات جانبی نیز باید پیش‌بینی شود.
چاله آسانسور مجموعه ای از اجزای سازه ای و مکانیکی است که هر کدام نقش ویژه ای در ایمنی، عملکرد و طول عمر سیستم دارند. این اجزا به طور مستقیم با عملکرد کلی آسانسور مرتبط اند و در استاندارد های چاله آسانسور به طور دقیق تعریف شده اند. یک چاله آسانسور استاندارد باید به گونه ای طراحی و اجرا شود که نه تنها تجهیزات اصلی مانند ضربه گیرها و ریل ها را در خود جای دهد، بلکه امکان دسترسی ایمن تعمیرکاران و محافظت در برابر خطرات را نیز فراهم کند.
چهار بخش مهم که بیشترین تاثیر را در عملکرد و ایمنی دارند شامل کف چاله آسانسور، حفاظ چاله آسانسور، سقف چاله آسانسور و بالابر چاله آسانسور هستند. کف به عنوان پایه اصلی، وظیفه تحمل بار و ضربه را بر عهده دارد. حفاظ ها مانع از ورود غیرمجاز یا سقوط اشیا می شوند. سقف می تواند به کاهش آلودگی و افزایش ایمنی کمک کند و بالابر، در جابه‌جایی قطعات سنگین به تعمیرکاران یاری می رساند.
علاوه بر این ها، رعایت جزئیات اجرای چاله آسانسور، استفاده از مصالح مرغوب و اجرای صحیح عایق بندی از عوامل کلیدی در افزایش عمر مفید اجزا هستند. هر کدام از این بخش ها باید پیش از نصب آسانسور، طبق نقشه و با در نظر گرفتن فضای مورد نیاز تجهیزات ساخته شوند. در ادامه به بررسی تخصصی هر یک از این اجزا می پردازیم.
کف چاله آسانسور نقطه ای است که تمام وزن تجهیزات پایینی و نیروهای ناشی از ضربه یا توقف اضطراری به آن منتقل می شود. این بخش باید از بتن مسلح با مقاومت فشاری بالا ساخته شود و معمولاً از میلگردهای قطر ۱۲ تا ۱۶ میلی متر برای مسلح کردن آن استفاده می گردد.
یکی از الزامات فنی، شیب بندی مناسب کف است تا در صورت ورود آب، آن را به سمت خروجی زهکشی هدایت کند. در پروژه های بزرگ، از پوشش های اپوکسی یا غشاهای ضد آب نیز استفاده می شود که بخشی از عایق بندی چاله آسانسور محسوب می شود.
در حین بتن ریزی باید توجه داشت که محل نصب ضربه گیرها (بافر) از قبل جانمایی شود و صفحات فلزی یا بولت های اتصال در بتن کار گذاشته شوند تا بعداً مشکلی برای نصب پیش نیاید. همچنین استفاده از مصالح مرغوب و آگاهی از قیمت آهن و میلگرد در زمان اجرا اهمیت دارد، چون کیفیت سازه ای مستقیماً به مقاومت کف وابسته است. در پروژه هایی که سطح آب زیرزمینی بالاست، اجرای لایه های ایزولاسیون و پمپ تخلیه اضطراری ضروری است.

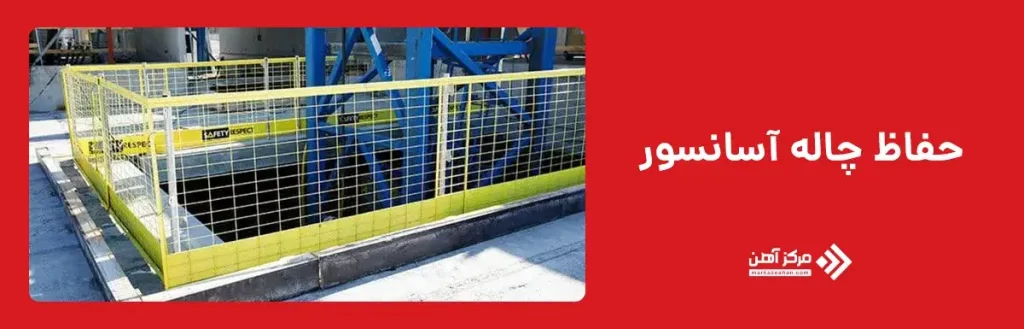

حفاظ چاله آسانسور یک سیستم ایمنی است که از سقوط افراد یا اشیاء به داخل چاله جلوگیری می کند. جنس این حفاظ معمولاً از پروفیل فولادی یا شبکه مش فلزی با چشمه های ریز است. طبق دستورالعمل ایمنی آسانسور، نصب حفاظ تا پایان نصب کابین و درب ها الزامی است.
حفاظ ها باید به گونه ای طراحی شوند که علاوه بر ایجاد مانع فیزیکی، امکان دسترسی ایمن برای نصاب یا تعمیرکار وجود داشته باشد. در پروژه های صنعتی یا ساختمان های پرتردد، حفاظ دائمی در بالای چاله تعبیه می شود که تنها با کلید یا ابزار مخصوص باز می شود. ارتفاع استاندارد حفاظ معمولاً بین ۱ تا ۱٫۲ متر است و باید مقاومت کافی در برابر فشار یا ضربه داشته باشد.
در مرحله بستن چاله آسانسور، نصب حفاظ اهمیت زیادی دارد، زیرا علاوه بر پیشگیری از حوادث، به عنوان مرز کاری برای کارگران عمل می کند. همچنین برای افزایش دوام، رنگ آمیزی یا گالوانیزه کردن حفاظ توصیه می شود تا در برابر رطوبت و خوردگی مقاوم باشد.
سقف چاله آسانسور همیشه در تمام پروژه ها وجود ندارد، اما در مواردی که عمق چاله زیاد است یا محل نصب در معرض گردوغبار و زباله قرار دارد، نصب آن توصیه می شود. این سقف می تواند دائمی یا موقت باشد. نوع دائمی معمولاً از ورق های فولادی یا بتن سبک ساخته می شود و در صورت نیاز، دریچه دسترسی برای ورود تعمیرکار در آن تعبیه می شود.
کارکرد اصلی سقف، جلوگیری از ورود آلودگی، زباله و حتی حیوانات کوچک به داخل چاله است. در پروژه های صنعتی یا بیمارستانی که بهداشت اهمیت بالایی دارد، این بخش کمک زیادی به کاهش آلودگی و حفظ تجهیزات می کند. سقف موقت معمولاً در مراحل ساخت و پیش از نصب کابین استفاده می شود تا از سقوط مصالح یا ابزار به داخل چاله جلوگیری کند.
در طراحی سقف باید وزن آن، روش نصب و محل دریچه دسترسی به دقت محاسبه شود تا ایمنی و سهولت کار حفظ گردد. همچنین جنس سقف باید به گونه ای انتخاب شود که در برابر رطوبت و خوردگی مقاوم باشد.
بالابر چاله آسانسور یک تجهیز کمکی است که در پروژه های بزرگ و صنعتی استفاده می شود تا قطعات سنگین مانند موتور، ریل یا بافرها به راحتی به کف چاله منتقل شوند. این بالابر می تواند یک جرثقیل کوچک سقفی یا سیستم بالابری با ریل ثابت باشد. ظرفیت بار بالابر باید بر اساس سنگین ترین قطعه ای که قرار است جابه‌جا شود، محاسبه گردد.
نصب بالابر باعث کاهش خطر آسیب دیدگی کارگران و افزایش سرعت نصب یا تعمیر می شود. در طراحی آن باید فضای حرکت، مسیر باربرداری و نقاط اتصال ایمن در نظر گرفته شود. همچنین بالابر باید دارای سیستم قفل ایمنی و ترمز باشد تا از سقوط بار جلوگیری کند.
در برخی پروژه ها، بالابر دائماً در چاله باقی می ماند تا در عملیات تعمیر و نگهداری آینده نیز استفاده شود. استفاده از این سیستم به ویژه در ابعاد چاله آسانسور برانکارد بر یا مدل های ۱۳ نفره که تجهیزات سنگین تری دارند، بسیار رایج است.
| جزء چاله آسانسور | توضیحات فنی | کارکرد اصلی | نکات اجرایی مهم |
|---|---|---|---|
| کف چاله آسانسور | ساخته شده از بتن مسلح با مقاومت فشاری بالا، مجهز به شیب ملایم و لایه عایق | تحمل وزن تجهیزات، جذب ضربه در توقف اضطراری، هدایت آب به زهکش | استفاده از میلگرد مناسب، اجرای عایق بندی، پیش بینی محل نصب ضربه گیرها |
| حفاظ چاله آسانسور | سازه فلزی یا مش بندی مقاوم، ارتفاع ۱ تا ۱٫۲ متر | جلوگیری از سقوط افراد یا اشیاء، ایجاد مرز ایمن | نصب طبق دستورالعمل ایمنی آسانسور، مقاوم سازی در برابر رطوبت و خوردگی |
| سقف چاله آسانسور | ورق فولادی یا بتن سبک با دریچه دسترسی | جلوگیری از ورود گرد و غبار و زباله، افزایش ایمنی | طراحی سبک و مقاوم، تعبیه دریچه مناسب، انتخاب جنس ضد رطوبت |
| بالابر چاله آسانسور | جرثقیل سقفی یا سیستم بالابری کوچک | جابه‌جایی ایمن قطعات سنگین به کف چاله | محاسبه ظرفیت بار، نصب سیستم قفل ایمنی، پیش بینی فضای حرکتی |

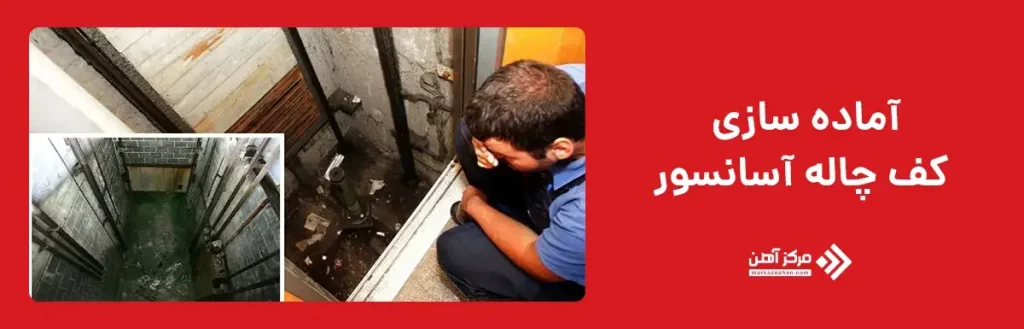

آماده سازی کف چاله آسانسور یکی از مهم ترین مراحل قبل از نصب آسانسور است که کیفیت و دوام کل سیستم را تحت تأثیر قرار می دهد. این مرحله باید طبق استاندارد های چاله آسانسور و بر اساس ظرفیت و نوع آسانسور انجام شود. هدف اصلی از آماده سازی، ایجاد بستری مقاوم، تراز و عایق بندی شده برای تحمل بار و ضربه های احتمالی است. اجرای دقیق این مرحله، خطرات احتمالی مانند ترک خوردن کف یا نفوذ آب را کاهش می دهد و عمر مفید آسانسور را افزایش می دهد.
موارد کلیدی در آماده سازی کف:
عمق چاله آسانسور در فونداسیون به عوامل متعددی بستگی دارد، از جمله ظرفیت آسانسور، نوع سیستم حرکتی و ارتفاع توقف ایمن کابین. این عمق معمولاً بین ۱٫۴ تا ۲ متر متغیر است. اگر عمق به درستی تعیین نشود، ممکن است تجهیزات ایمنی مانند ضربه گیرها به‌خوبی عمل نکنند یا دسترسی تعمیرکار محدود شود. در فونداسیون ساختمان، چاله باید قبل از بتن ریزی اصلی سازه ساخته شود تا همگن با بقیه سازه باشد.
عوامل مؤثر بر تعیین عمق:

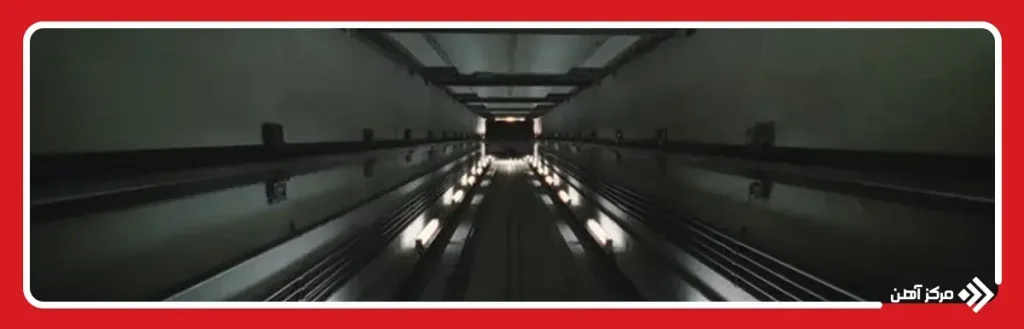

نقشه چاله آسانسور سندی فنی است که تمام ابعاد، جزئیات و محل نصب تجهیزات را مشخص می کند. این نقشه توسط مهندس معمار و تأیید مهندس مکانیک آسانسور تهیه می شود و پایه اجرای صحیح چاله است. اجرای این مراحل با دقت بالا، از مشکلات بعدی مانند نشت آب یا ضعف سازه جلوگیری می کند. به طور خلاصه، نقشه دقیق چاله آسانسور نقشه راه اجرای بی نقص آن است و تضمین می کند که تمامی مراحل از خاکبرداری تا نصب تجهیزات بدون خطا پیش برود.
مراحل ساخت و بتن ریزی چاله آسانسور:
ایمنی و عایق بندی چاله آسانسور دو عامل اساسی برای تضمین عملکرد صحیح و طولانی مدت آسانسور هستند. رعایت این دو مورد نه تنها خطرات احتمالی را کاهش می دهد، بلکه از بروز خرابی های پرهزینه در تجهیزات جلوگیری می کند. از دید ایمنی، هدف این است که کارگران، نصابان و تعمیرکاران بتوانند بدون خطر در اطراف یا داخل چاله فعالیت کنند. از دید عایق بندی، هدف اصلی جلوگیری از نفوذ رطوبت و آب به تجهیزات مکانیکی و الکتریکی است، زیرا این موضوع می تواند باعث زنگ زدگی، اتصال کوتاه یا توقف کامل آسانسور شود.
نکات ایمنی:
نکات عایق بندی:
هزینه ساخت چاله آسانسور به عوامل مختلفی بستگی دارد و نمی توان رقم ثابتی برای آن در نظر گرفت. اما شناخت عوامل مؤثر، کمک می کند برآورد دقیق تری داشته باشیم. به طور تقریبی، هزینه ها از چند ده میلیون تومان برای آسانسورهای خانگی کوچک تا چند صد میلیون تومان برای پروژه های بزرگ صنعتی متغیر است. رعایت دقیق استاندارد های چاله آسانسور می تواند از هزینه های اضافی ناشی از بازسازی جلوگیری کند.
عوامل اصلی هزینه:
جمع بندی
چاله آسانسور یکی از بخش های حیاتی در طراحی و اجرای آسانسور است که عملکرد صحیح و ایمنی سیستم به آن وابسته است. از ابعاد چاله آسانسور گرفته تا عمق، کف سازی، عایق بندی و رعایت استانداردها، همه جزئیات باید با دقت و طبق نقشه اجرا شوند. کوچک ترین خطا در این بخش می تواند هزینه های سنگین و حتی خطرات جانی به همراه داشته باشد.
ما در این مقاله بررسی کردیم که چاله آسانسور چیست، چه کاربردی دارد، ابعاد آن برای ظرفیت های مختلف چگونه تعیین می شود، اجزای سازه ای آن چیست و چه مراحلی برای ساخت و بتن ریزی باید طی شود. همچنین به نکات ایمنی، عایق بندی، و عواملی که بر هزینه ساخت تأثیر می گذارند پرداختیم.
رعایت استاندارد های چاله آسانسور، انتخاب مصالح باکیفیت، استفاده از نیروی متخصص و اجرای درست سیستم زهکشی و عایق بندی، از مهم ترین عوامل موفقیت در اجرای این بخش هستند. به یاد داشته باشید که کیفیت اجرای چاله، تأثیر مستقیم بر طول عمر، ایمنی و عملکرد کل آسانسور دارد.
سوالات متداول
چاله آسانسور فضایی در پایین ترین بخش چاهک آسانسور است که محل نصب ضربه گیرها، تجهیزات ایمنی و توقف اضطراری کابین است و برای ایمنی و عملکرد صحیح آسانسور ضروری است.
ابعاد استاندارد بسته به ظرفیت متفاوت است؛ مثلاً برای ۴ نفره حدود ۱۴۰×۱۵۰ سانتی متر، برای ۶ نفره حدود ۱۶۰×۱۷۰ سانتی متر و برای ۱۳ نفره حدود ۲۰۰×۲۴۰ سانتی متر است.
با اجرای ایزوگام یا قیرگونی روی کف و دیواره ها، استفاده از پوشش های پلیمری و نصب سیستم زهکشی و پمپ تخلیه اضطراری می توان چاله را عایق بندی کرد.
اجزای اصلی شامل کف، دیواره ها، حفاظ، سقف، بالابر، ضربه گیرها و سیستم زهکشی هستند که هر کدام نقش سازه ای یا ایمنی ویژه ای دارند.
مراحل شامل خاکبرداری، بستر‌سازی و عایق بندی اولیه، قالب بندی، میلگرد گذاری، بتن ریزی کف و دیواره ها، عمل آوری بتن و نصب تجهیزات اولیه است.
به ابعاد، نوع مصالح، دستمزد نیروهای متخصص، تجهیزات جانبی و شرایط زمین بستگی دارد.
تمیزی چاله مانع تجمع گردوغبار، رطوبت و آلودگی می شود و از خرابی تجهیزات جلوگیری می کند.
نشت آب باعث زنگ زدگی قطعات، خرابی سیستم های الکتریکی و کاهش ایمنی می شود و می تواند منجر به توقف کامل آسانسور گردد.
