تیرچه فندوله یکی از سیستم های پرکاربرد در اجرای سقف ساختمان های امروزی است که با هدف کاهش وزن مرده سقف و بهبود عملکرد سازه ای توسعه یافته است. این نوع تیرچه در سال های اخیر به دلیل صرفه جویی در مصرف مصالح و سازگاری با نیازهای فنی پروژه های مسکونی و اداری، توجه بسیاری از مهندسان و مجریان را به خود جلب کرده است. در شرایطی که نوسانات بازار مصالح و عواملی مانند قیمت آهن نقش تعیین کننده ای در انتخاب سیستم سقف دارند، استفاده از راهکارهایی که هم ایمن باشند و هم اقتصادی، اهمیت بیشتری پیدا می کند. تیرچه فندوله با ترکیب هوشمندانه بتن، فولاد و فندوله های توخالی، این امکان را فراهم می کند که سقفی سبک تر و در عین حال مقاوم اجرا شود.
علاوه بر این، هماهنگی این نوع سقف با سایر روش های نازک کاری و معماری، مانند اجرای کناف سقف، باعث شده تا در پروژه های امروزی انتخابی منطقی و انعطاف پذیر باشد. در این مقاله، هر یک از جنبه های فنی و اجرایی تیرچه فندوله به صورت دقیق بررسی می شود تا دیدی جامع و کاربردی به شما ارائه گردد.

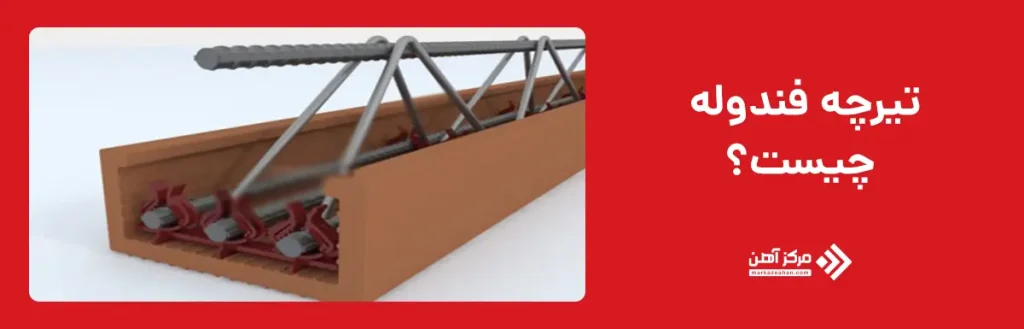

برای پاسخ دقیق به این پرسش که تیرچه فندوله چیست باید آن را به عنوان یک عضو پیش ساخته بتنی در سیستم سقف سازی تعریف کرد که با استفاده از فندوله ها، عملکرد سازه ای بهینه تری نسبت به بسیاری از روش های سنتی ارائه می دهد. در واقع، وقتی گفته می شود تیرچه فندوله ای چیست، منظور تیرچه ای است که در جان آن از قطعات پرکننده ای به نام فندوله استفاده می شود تا بخشی از حجم بتن حذف شده و وزن نهایی سقف کاهش یابد. این فندوله ها معمولاً به صورت منظم در امتداد تیرچه قرار می گیرند و نقش غیر سازه ای دارند، اما تأثیر مستقیمی بر کاهش بار مرده دارند.
از نظر فنی، تیرچه فندوله ترکیبی از بتن و میلگرد است که به صورت خرپایی یا نیمه خرپایی ساخته می شود. در این سیستم، میلگرد کششی در پایین تیرچه قرار می گیرد و نیروهای کششی ناشی از بارگذاری را تحمل می کند، در حالی که بتن بخش فشاری را پوشش می دهد. وجود فندوله باعث می شود مقطع مؤثر تیرچه حفظ گردد اما مصالح غیر ضروری حذف شوند. به همین دلیل، تیرچه فندوله دار در بسیاری از پروژه ها به عنوان راهکاری اقتصادی و مهندسی شده شناخته می شود. درک صحیح این موضوع که تیرچه فندوله چیست و چه کاربردی دارد، نیازمند شناخت جایگاه آن در میان انواع تیرچه ساختمان است. این سیستم به عنوان یکی از زیرمجموعه های مدرن تیرچه ساختمان، توانسته است بخشی از محدودیت های سیستم های سنتی را برطرف کند. کاربرد اصلی تیرچه فندوله در اجرای سقف طبقات مختلف ساختمان است، به ویژه در پروژه هایی که کاهش بار مرده و بهینه سازی مصرف بتن اهمیت دارد.
نکته مهم این است که تیرچه فندوله ای تنها یک تغییر شکلی ساده نیست، بلکه نتیجه محاسبات دقیق سازه ای است. مهندسان با در نظر گرفتن دهانه، بار مرده و زنده، نوع فندوله و آرایش میلگردها را مشخص می کنند تا سقف نهایی عملکرد مطلوبی داشته باشد. به همین علت، تیرچه های فندوله دار در پروژه هایی که کنترل وزن و ایمنی اهمیت بالایی دارد، جایگاه ویژه ای پیدا کرده اند. این تعریف پایه ای، مقدمه ای برای شناخت اجزا، انواع و کاربردهای این سیستم در بخش های بعدی است.
برای درک بهتر عملکرد تیرچه فندوله، شناخت اجزای تشکیل دهنده آن ضروری است، زیرا هر جزء نقش مشخصی در ایمنی و کارایی نهایی سقف ایفا می کند. به طور کلی، تیرچه فندوله ای از سه بخش اصلی شامل بتن، میلگرد فولادی و فندوله تشکیل می شود که این اجزا به صورت هماهنگ عمل می کنند. بتن به عنوان عنصر فشاری، بخش بالایی تیرچه را شکل می دهد و وظیفه تحمل تنش های فشاری ناشی از بارهای وارد بر سقف را بر عهده دارد. کیفیت بتن و عیار مناسب آن تأثیر مستقیمی بر دوام و مقاومت تیرچه فندوله دار دارد.
میلگردهای فولادی دومین جزء مهم این سیستم هستند. در تیرچه فندوله، میلگرد کششی در پایین تیرچه قرار می گیرد و نقش اصلی آن مقابله با نیروهای کششی است که در اثر بارگذاری ایجاد می شود. علاوه بر آن، میلگردهای عرضی یا زیگزاگ برای تأمین مقاومت برشی و ایجاد یکپارچگی بین بتن و فولاد استفاده می شوند. آرایش صحیح این میلگردها باعث می شود تیرچه فندوله ای تنها یک مفهوم تئوریک نباشد، بلکه در عمل نیز عملکرد سازه ای قابل اعتمادی ارائه دهد.
فندوله ها سومین جزء کلیدی هستند که ماهیتی غیر سازه ای دارند اما نقش آن ها بسیار تعیین کننده است. فندوله ها که معمولاً از جنس سفال یا بتن سبک ساخته می شوند، فضای خالی در جان تیرچه ایجاد می کنند و باعث کاهش وزن مرده سقف می شوند. استفاده از فندوله در تیرچه های فندوله دار بدون آنکه مقاومت سازه کاهش یابد، مصرف بتن را کم می کند و به بهینه سازی اقتصادی پروژه کمک می نماید. ترکیب درست این سه جزء است که باعث شده تیرچه فندوله به عنوان یک سیستم کارآمد در ساختمان سازی مطرح شود.

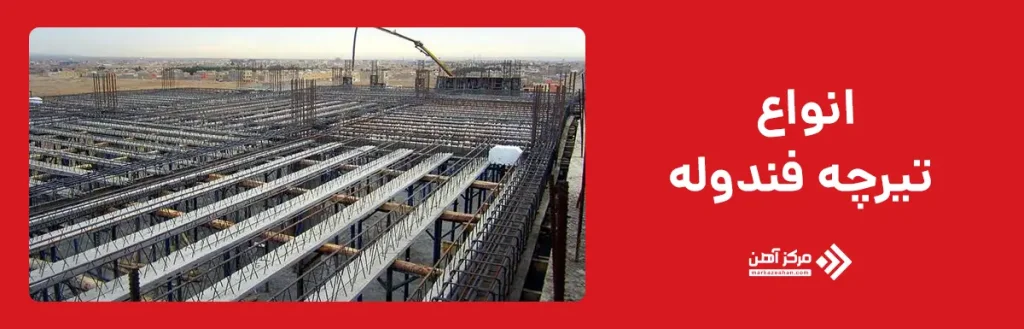

انواع تیرچه فندوله بر اساس معیارهای مختلفی مانند جنس فندوله، روش تولید و نوع کاربرد در ساختمان سازی دسته بندی می شوند. این تنوع باعث شده است که مهندسان بتوانند متناسب با شرایط پروژه، گزینه ای بهینه انتخاب کنند. یکی از رایج ترین دسته بندی ها، تقسیم تیرچه فندوله ای بر اساس جنس فندوله است. در این حالت، تیرچه ها به دو نوع اصلی با فندوله سفالی و فندوله بتنی سبک تقسیم می شوند. فندوله های سفالی به دلیل وزن کم، قیمت مناسب و دسترسی آسان، کاربرد گسترده تری دارند و در بسیاری از پروژه های مسکونی استفاده می شوند. در مقابل، فندوله های بتنی سبک مقاومت بیشتری در برابر رطوبت و ضربه دارند و برای شرایط خاص مناسب تر هستند.
دسته بندی دیگر انواع تیرچه فندوله به روش ساخت آن ها مربوط می شود. برخی از این تیرچه ها به صورت پیش ساخته در کارخانه تولید می شوند و با کنترل کیفی دقیق تری به محل پروژه منتقل می گردند. در مقابل، نوع کارگاهی آن ها در محل پروژه ساخته می شود که نیازمند دقت اجرایی بالاتری است. انتخاب هر یک از این روش ها می تواند بر کیفیت نهایی سقف و حتی قیمت تیرچه فندوله تأثیرگذار باشد. به همین دلیل، آگاهی از شرایط اجرایی و توان فنی تیم اجرا اهمیت زیادی دارد.
از منظر کاربرد سازه ای نیز می توان انواع تیرچه های فندوله دار را بر اساس دهانه قابل پوشش و میزان باربری تقسیم بندی کرد. برخی از تیرچه ها برای دهانه های کوتاه و متوسط طراحی می شوند، در حالی که انواع تقویت شده برای دهانه های بزرگ تر مورد استفاده قرار می گیرند. شناخت این تفاوت ها کمک می کند تا درک دقیق تری از این موضوع حاصل شود که تیرچه فندوله چیست و چگونه می توان از ظرفیت های آن به صورت ایمن و اقتصادی بهره برد. برای درک بهتر تفاوت ها، جدول زیر مقایسه ای از انواع رایج تیرچه فندوله ارائه می دهد:
| نوع تیرچه فندوله | جنس فندوله | ویژگی شاخص | کاربرد رایج |
| تیرچه فندوله ای سفالی | سفال | وزن کم و قیمت مناسب | ساختمان های مسکونی |
| تیرچه فندوله ای بتنی | بتن سبک | مقاومت بیشتر در برابر رطوبت | پروژه های خاص |
| تیرچه فندوله پیش ساخته | سفال یا بتن | کیفیت یکنواخت و کنترل شده | پروژه های انبوه |
| تیرچه فندوله کارگاهی | سفال یا بتن | انعطاف در اجرا | پروژه های کوچک |
کاربرد تیرچه فندوله در ساختمان سازی به طور مستقیم با هدف کاهش وزن سقف، بهینه سازی مصرف مصالح و افزایش کارایی سازه ای مرتبط است. این سیستم بیشتر در سقف طبقات ساختمان های مسکونی، اداری و تجاری سبک مورد استفاده قرار می گیرد، جایی که کنترل بار مرده اهمیت بالایی دارد. استفاده از تیرچه فندوله ای در این نوع پروژه ها باعث می شود وزن کلی سازه کاهش پیدا کند و در نتیجه نیروهای زلزله ای وارد بر ساختمان نیز کمتر شود. به همین دلیل، در مناطق با خطر لرزه ای متوسط تا زیاد، توجه به این سیستم افزایش یافته است.
یکی دیگر از مهم ترین کاربردهای تیرچه فندوله دار، استفاده در پروژه هایی است که محدودیت اقتصادی وجود دارد اما همچنان رعایت اصول فنی الزامی است. کاهش حجم بتن مصرفی و استفاده بهینه از فولاد باعث می شود هزینه نهایی سقف منطقی تر شود. این موضوع به ویژه زمانی اهمیت پیدا می کند که قیمت مصالح ساختمانی متغیر است و انتخاب سیستم سقف می تواند نقش تعیین کننده ای در بودجه پروژه داشته باشد. از این منظر، تیرچه های فندوله دار به عنوان گزینه ای اقتصادی و مهندسی شده شناخته می شوند.
علاوه بر جنبه سازه ای، تیرچه فندوله از نظر اجرایی نیز کاربردهای قابل توجهی دارد. فضای خالی ایجاد شده توسط فندوله ها امکان عبور راحت تر تأسیسات مکانیکی و برقی را فراهم می کند و هماهنگی مناسبی با طراحی داخلی ساختمان دارد. همچنین این نوع سقف قابلیت ترکیب با روش های مختلف نازک کاری را دارد و بدون ایجاد محدودیت خاص، در پروژه های متنوع قابل استفاده است. مجموع این ویژگی ها نشان می دهد که درک صحیح از اینکه تیرچه فندوله چیست، به مهندسان کمک می کند تا از آن در جای مناسب و با بیشترین بازده استفاده کنند.
برای ارزیابی دقیق عملکرد تیرچه فندوله در پروژه های ساختمانی، لازم است مزایا و معایب آن به صورت تفکیک شده بررسی شود. این سیستم سقف سازی به دلیل ساختار خاص خود، یعنی استفاده از فندوله ها در کنار بتن و فولاد، توانسته است جایگاه قابل توجهی در ساختمان سازی مدرن پیدا کند. با این حال، همانند هر سیستم سازه ای دیگر، تیرچه فندوله ای نیز تنها در صورتی بهترین عملکرد را ارائه می دهد که متناسب با شرایط پروژه انتخاب و به درستی اجرا شود. شناخت نقاط قوت و محدودیت ها کمک می کند تا مشخص شود تیرچه فندوله چیست و آیا گزینه مناسبی برای یک پروژه مشخص محسوب می شود یا خیر.
مزایای تیرچه فندوله:
معایب تیرچه فندوله:
در مجموع، بررسی جداگانه مزایا و معایب تیرچه فندوله دار نشان می دهد که این سیستم زمانی بیشترین کارایی را دارد که طراحی سازه ای دقیق و اجرای اصولی در کنار آن رعایت شود.

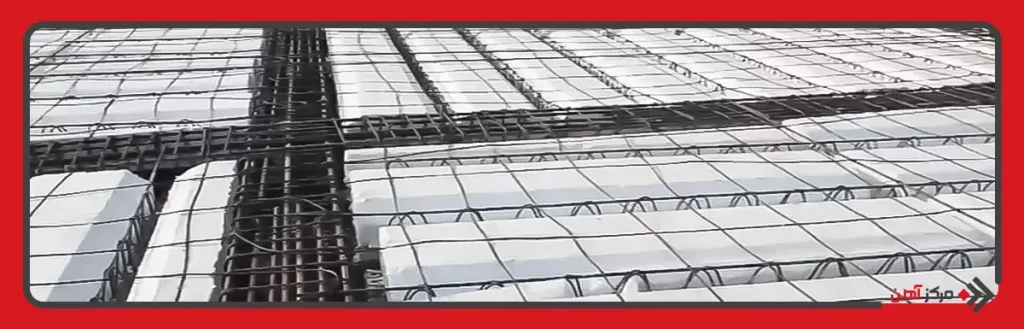

نحوه اجرای سقف با تیرچه فندوله یکی از مراحل حساس در فرآیند ساخت و ساز است که کیفیت نهایی سقف تا حد زیادی به دقت در انجام آن وابسته است. اجرای صحیح این سیستم نیازمند هماهنگی بین طراحی سازه، تولید تیرچه و عملیات اجرایی در کارگاه است. پیش از شروع اجرا، نقشه های سازه ای بررسی می شوند تا محل قرارگیری تیرچه ها، فاصله آن ها و نوع فندوله به طور دقیق مشخص شود. این مرحله اهمیت زیادی دارد، زیرا هر گونه خطا می تواند عملکرد تیرچه فندوله را تحت تأثیر قرار دهد.
در مرحله نخست، تیرچه های فندوله دار مطابق نقشه روی تکیه گاه ها قرار می گیرند. فاصله تیرچه ها باید دقیق و یکنواخت باشد تا بار سقف به صورت متعادل منتقل شود. پس از آن، فندوله ها در فضای بین تیرچه ها چیده می شوند. این فندوله ها نقش پرکننده دارند و باید بدون شکستگی و با نظم مناسب نصب شوند تا سطحی هموار برای بتن ریزی ایجاد گردد. در این مرحله، معمولاً شمع بندی موقت زیر سقف انجام می شود تا از خیز احتمالی تیرچه فندوله ای در زمان بتن ریزی جلوگیری شود.
پس از اطمینان از استقرار صحیح تیرچه ها و فندوله ها، آرماتورهای حرارتی و تقویتی در محل خود قرار می گیرند. این آرماتورها به توزیع یکنواخت تنش ها و کاهش ترک های سطحی کمک می کنند. در نهایت، عملیات بتن ریزی انجام شده و بتن به طور یکنواخت روی سقف پخش می شود. عمل آوری مناسب بتن در روزهای ابتدایی پس از اجرا، نقش مهمی در رسیدن به مقاومت نهایی دارد. رعایت این مراحل نشان می دهد که درک عملی از مفهوم تیرچه فندوله، تنها با اجرای اصولی آن کامل می شود.

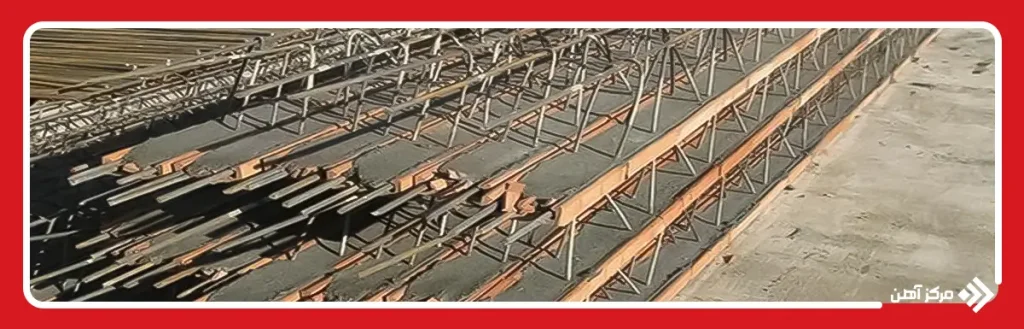

تفاوت تیرچه فندوله با سایر تیرچه ها را می توان از جنبه های سازه ای، اجرایی و اقتصادی بررسی کرد، زیرا هر سیستم سقف سازی متناسب با شرایط خاصی طراحی شده است. مهم ترین تفاوت این سیستم با تیرچه های متداول، استفاده از فندوله ها به عنوان پرکننده است. در تیرچه فندوله، بخشی از حجم بتن حذف می شود و به جای آن فندوله های توخالی قرار می گیرند، در حالی که در بسیاری از سیستم های سنتی، بتن به صورت یکنواخت در کل مقطع استفاده می شود. این موضوع باعث کاهش وزن سقف و بهبود عملکرد لرزه ای ساختمان می گردد.
از نظر اجرایی، تیرچه فندوله ای در مقایسه با تیرچه بلوک شباهت هایی دارد، اما تفاوت اصلی در نوع پرکننده و رفتار سازه ای سقف است. در تیرچه بلوک، بلوک ها معمولاً نقش پرکننده دارند، در حالی که در تیرچه فندوله دار، فندوله ها به صورت هدفمند در جان تیرچه قرار می گیرند و به بهینه سازی مقطع کمک می کنند. همچنین در مقایسه با تیرچه کرومیت، که معمولاً بدون شمع بندی اجرا می شود، تیرچه های فندوله دار اغلب نیاز به شمع بندی موقت دارند، اما در عوض وزن نهایی سقف کمتر است. از منظر اقتصادی نیز تفاوت ها قابل توجه است. کاهش مصرف بتن و فولاد در تیرچه فندوله می تواند هزینه ها را کاهش دهد، اما این موضوع به شرایط بازار مصالح و دقت اجرا وابسته است. در برخی پروژه ها، هزینه اولیه تولید ممکن است کمی بالاتر باشد، اما در مجموع به دلیل کاهش بار سازه و مصرف مصالح، توجیه پذیر خواهد بود. این مقایسه نشان می دهد که انتخاب بین سیستم ها باید بر اساس شناخت دقیق اینکه تیرچه فندوله چیست و چه مزیتی نسبت به سایر تیرچه ها دارد، انجام شود.
در نهایت دریافتیم تیرچه فندوله به عنوان یک سیستم سقف سازی کارآمد، با کاهش وزن مرده و مصرف بهینه مصالح، گزینه ای مناسب برای بسیاری از پروژه های ساختمانی محسوب می شود. شناخت اجزا، انواع و نحوه اجرای صحیح آن نقش مهمی در دستیابی به عملکرد سازه ای مطلوب دارد. انتخاب آگاهانه این سیستم می تواند تعادلی مناسب میان ایمنی، هزینه و سرعت اجرا ایجاد کند.
سوالات متداول
تیرچه فندوله از فندوله های توخالی برای کاهش وزن سقف استفاده می کند، در حالی که تیرچه بلوک معمولاً وزن بیشتری دارد و مصرف بتن در آن بالاتر است.
بتن نقش فشاری، میلگرد نقش کششی و فندوله نقش کاهش وزن و پرکنندگی را بر عهده دارد.
برای ساختمان های مسکونی، اداری و تجاری سبک با دهانه های متعارف مناسب تر است.
بله، حذف بتن غیر ضروری توسط فندوله ها وزن سقف را به طور محسوسی کاهش می دهد.
شامل چیدمان تیرچه ها، قرار دادن فندوله ها، شمع بندی، آرماتورگذاری و بتن ریزی است.
معمولاً برای دهانه های کوتاه تا متوسط قابل استفاده بوده و برای دهانه های بزرگ نیاز به تقویت دارد.
وزن کمتر و مصرف مصالح پایین تر از مزایا و نیاز به دقت اجرایی و شمع بندی از معایب آن است.
در اغلب پروژه ها تا زمان گیرش بتن، شمع بندی موقت ضروری است.
تیرچه کرومیت معمولاً بدون شمع بندی اجرا می شود، اما تیرچه فندوله وزن کمتری ایجاد می کند.
کیفیت مصالح، طراحی سازه ای، نوع فندوله و تطابق با نقشه ها اهمیت دارد.
به نوع فندوله، میزان فولاد مصرفی، دهانه و شرایط بازار مصالح وابسته است.
فندوله سفالی یک پرکننده سبک است که برای کاهش وزن سقف در سیستم تیرچه فندوله استفاده می شود.
