گریتینگ چیست و چه کاربردهایی دارد؟
دسترسی سریع به محتوای این مطلب
گریتینگ متشکل از عناصر فلزی بوده که به صورت طولی و عرضی در کنار یکدیگر قرار می گیرند و یک شبکه توری مانند را تشکیل می دهند. از جمله مشخصات گریتینگ می توان به وزن مناسب، مقاومت بالا، قیمت مناسب، اقتصادی بودن خرید، ظاهر خوب و امکان عبور هوا اشاره نمود که خرید آن را برای مشتریان به صرفه می سازد. گریتینگ را می توانید در انواع مربعی، سینوسی و مثلثی در بازار مشاهده نمایید. این صفحات حالت مشبک دارند و نوع فلزی آن از تسمه و میلگرد تهیه می شود. از جمله کاربردهای گریتینگ می توان به استفاده در سقف کاذب و پوشش کف اشاره نمود. در ادامه به بررسی این محصول پرکاربرد و عوامل موثر بر قیمت گریتینگ در بازار اعم از قیمت تیرآهن و میلگرد و سایر مصالح ساختمانی، خواهیم پرداخت.
گریتینگ چیست؟
گریتینگ چیست؟ گریتینگ نوعی سازه مشبک است که از قرار گرفتن تسمه های فلزی در راستای طولی و عرضی ساخته می شود و ساختاری شبکه ای شبیه توری ایجاد می کند. در بسیاری از منابع صنعتی از آن با عنوان grating نیز یاد می شود؛ بنابراین اگر بپرسیم grating چیست باید گفت به صفحات مشبک فلزی گفته می شود که برای پوشش کف، کانال ها، سکوهای صنعتی و مسیرهای عبور و مرور استفاده می شوند. در واقع اگر بخواهیم ساده توضیح دهیم که گریتینگ یعنی چی، باید بگوییم صفحه ای فلزی با شبکه های منظم است که هم استحکام بالایی دارد و هم امکان عبور نور، هوا و حتی آب را فراهم می کند. به همین دلیل در بسیاری از پروژه های صنعتی، ساختمانی و حتی شهری کاربرد دارد.
معنی گریتینگ در صنعت سازه های فلزی، شبکه ای از تسمه های باربر و رابط است که با روش های مختلفی مانند جوشکاری یا الکتروفورج به یکدیگر متصل می شوند. این ساختار باعث می شود گریتینگ فلزی در برابر فشار و بارهای مختلف مقاومت بالایی داشته باشد. همچنین در برخی منابع ممکن است این محصول با املای گرتینگ نیز نوشته شود، اما شکل صحیح آن همان گریتینگ است.
انواع گریتینگ
گرتینگ دارای انواع مختلفی می باشد که بهتر است پیش از خرید در خصوص آن ها اطلاعات لازم را داشته باشید. در ادامه شما را با انواع گریتینگ آشنا خواهیم کرد. این دسته از محصولات بر اساس ظاهرشان در سه دسته تقسیم بندی می شوند.
- اسلات: سوراخ های روی محصول به صورت موازی هستند.
- مشبک: سوراخ های روی محصول حالت مربع یا مستطیل دارند.
- پانچ: محصول دارای سوراخ هایی دایره ای یا مربعی شکل است.
شبکه ها بر اساس استانداردهای مختلفی چون DIN1580 -1055 – 24531-24532 تولید می گردند. باید دقت داشت که قیمت مدل ساده و قوسی متفاوت است به علاوه اینکه هزینه مواد اولیه مثل تسمه و میلگرد، شکل ظاهری، ضخامت و ابعاد در قیمت گریتینگ تاثیرگذار هستند.
شبکه ها از لحاظ جنس به دو دسته بندی تقسیم می شوند.
- محصولات فلزی: از جنس گالوانیزه، فولاد، چدن و…
- محصولات غیر فلزی: از جنس کامپوزیت، فایبرگلاس و…
بر اساس توضیحات قبلی و اجزای تشکیل دهنده شبکه اینگونه می توان نتیجه گرفت که وزن گریتینگ به میزان ضخامت و ارتفاع تسمه باربر و رابط، فاصله بابرها، فاصله رابط ها و… بستگی دارد.
مشخصات گریتینگ
این محصولات از بخش های مختلفی تشکیل می شوند. هر بخش وظیفه خاصی را برعهده دارد و رعایت کلیه استانداردها الزامی است.
- تسمه بابر
تسمه مهم ترین بخش شبکه است و میزان مقاومت، کشش و باربری شبکه گریتینگ به آن ها بستگی دارد. اصولا از تسمه های ماشین کار استفاده می شود اما باز هم براساس این که گریتینگ چه استفاده ای دارد و بر اساس درخواست متقاضی آن محل نصب نوع تسمه ها متفاوت خواهد بود. پیش از خرید گریتینگ لازم است بدانید که میزان توانایی و تحمل این محصول به مشخصاتی اعم از ضخامت، ارتفاع و طول تسمه وابسته می باشد به طوری که با ضخامت و ارتفاع رابطه مستقیم داشته و با طول تسمه رابطه عکس دارد.
- رابط
از تسمه و میلگرد رابط هایی تهیه می شود که کاربرد اصلی آن ها ممانعت از خراب شدن شکل هندسی شبکه است. رابط و تسمه به صورت عمودی به یکدیگر متصل می شوند. لازم به ذکر است که وظیفه رابط تنها برقراری استحکام و شکل هندسی گریتینگ بوده و در واقع وزنی بر آن وارد نمی گردد. ضخامت و فاصله بین آن ها تاثیری در میزان مقاومت شبکه ندارد و تنها عبور و مرور را تسهیل می کند. به عنوان مثال در مکان های پر رفت و آمد فاصله بین رابط ها بسیار کم است تا مشکل گیر کردن پاشنه کفش در شبکه رخ ندهد کاهش فاصله رابط ها ممکن است موجب بروز مشکلات جوش شود به همین دلیل در چنین شرایطی از دستگاه های مخصوصی جهت جوش دادن استفاده می شود. ساختار گریتینگ مانند عرشه فولادی بوده و از چندین مقطع فولادی دیگر تولید می گردد بنابراین قیمت این محصول نیز مانند قیمت عرشه فولادی به هزینه نهایی مقاطع فولادی تشکیل دهنده آن وابسته می باشد. برای مثال قیمت میلگرد به طور مستقیم بر نرخ گریتینگ تاثیرگذار است.
- نگهدارنده
نگهدارنده ها وظیفه ثابت نگه داشتن تسمه ها را برعهده دارد و در توان باربری شبکه تاثیر نخواهند داشت بلکه تنها روی ظاهر سازه تاثیرگذار هستند. می توانند در انواع و اقسام مختلف مثل میلگرد، تسمه و نیم تسمه در نظر گرفته شوند.
- چشمه
منظور از چشمه یا مش بندی فاصله بین تسمه های باربر و رابط ها است. هر چه فاصله بین تسمه های باربرها کمتر باشد استحکام شبکه افزایش خواهد یافت. البته در تعیین این فواصل، مکانی که شبکه در آن قرار می گیرد و میزان استحکام نیز باید در نظر گرفته شود. مورد دوم فاصله بین رابط ها است که باید از فاصله بین باربرها بیشتر باشد. مش بندی در وزن گریتینگ تاثیرگذار است. چشمه با دو عدد به صورت w*z نمایش داده می شود منظور از اولین عدد، فاصله بین تسمه ها و منظور از عدد دوم فاصله رابط ها بر حسب میلی متر است.

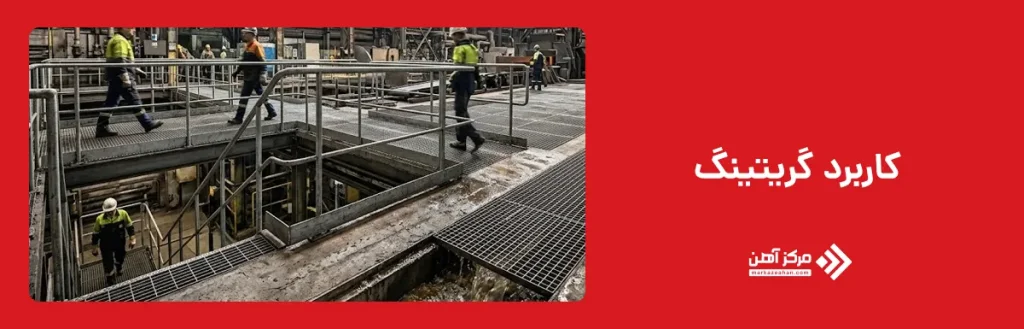

کاربرد گریتینگ
پیش از استفاده از گریتینگ باید مشخص شود که این شبکه در چه محیطی نصب خواهد شد و چه میزان بار یا رفت و آمد روی آن وجود دارد. به دلیل ساختار مشبک، مقاومت بالا و امکان عبور هوا و مایعات، گریتینگ در بسیاری از فضاهای صنعتی، ساختمانی و شهری کاربرد دارد. این ویژگی ها باعث شده این محصول به عنوان یک گزینه مناسب برای کفپوش ها، سکوها و پوشش کانال ها مورد استفاده قرار گیرد. در ادامه به برخی از مهم ترین کاربردهای گریتینگ اشاره می شود.
- ساخت فیلتر جریان آب: یکی از کاربردهای شبکه این است که به عنوان فیلتر جریان آب یا درپوش کانال های آب مورد استفاده قرار می گیرد.
- کف پوش پله: در پله های اضطراری، پله کارخانه ها، ساختمان سازی و… کاربرد دارد که علاوه بر استحکام موجب عبور نور نیز خواهد شد.
- تهویه هوا: این محصول در مکان هایی که به نور و استحکام بالایی نیاز است مانند نورگیر، پوشش ها و تهویه هوا نیز به وفور یافت می شود.
- کف پوش مکان های عملیاتی: در مکان هایی که عملیات ساختمانی انجام می شود و عبور و مرور روی آن زیاد است می توان از این توری استفاده کرد. این محصول به دلیل استحکام بالا، تحمل بار مناسب و مقاومت در برابر شرایط محیطی، گزینه ای مناسب برای چنین محیط هایی محسوب می شود.
انواع روش های تولید گریتینگ
امروزه پانچ و برش قطعات به صورت سنتی و مدرن صورت می گیرد. تفاوت این دو به نحوه اتصال تسمه به نگهدارنده برمی گردد. در قدیم و شیوه سنتی برای متصل نمودن نگهدارنده و باربر از ایجاد شیار روی سطح استفاده می شد و پس از آن نگهدارنده ها در فضای مشخص جایگذاری می شدند. از جمله عیوب این روش می توان به ایجاد خطا در زمان متصل نمودن تسمه به نگهدارنده و کاهش استحکام تسمه باربری اشاره نمود. همچنین چنانچه نیاز به گالوانیزه نمودن گریتینگ در این روش داشته باشیم، به دلیل وجود شیار پوشش به درستی بر روی سطح محصول قرار نگرفته و سبب زنگ زدگی آن می گردد.
یکی از روش هایی که امروزه برای ساخت گریتینگ استفاده می شود الکتروفورج بوده که نسبت به روش های قدیمی دارای توان بیشتر، استحکام بالاتر بوده و تولید گریتینگ هایی با وزن کمتر را میسر می نماید. در روش الکتروفورج کیفیت موارد اولیه بسیار اهمیت دارد و ضخامت و ابعاد قطعات باید کاملا یکسان باشند اما در روش سنتی چنین الزامی وجود ندارد.
معایب تولید گریتینگ به صورت سنتی
- نسبت به روش های جدید بازدهی کمتری دارد.
- مرغوبیت و کیفیت روش های جدید نسبت به سنتی تا حدودی بهتر است.
- در روش سنتی هنگام پانچ کردن ممکن است خطای انسانی رخ دهد.
مهم ترین مزیت گریتینگ چیست؟
یکی از مهم ترین مزیت های گریتینگ، ترکیب همزمان استحکام بالا و وزن مناسب است. به دلیل ساختار مشبک، این محصول در مقایسه با بسیاری از صفحات فلزی وزن کمتری دارد اما همچنان می تواند بارهای قابل توجهی را تحمل کند. به همین دلیل در سکوهای صنعتی، پله های فلزی و پوشش کانال ها استفاده گسترده ای دارد. از دیگر مزایای گریتینگ فلزی می توان به عبور نور و هوا، جلوگیری از تجمع آب، نصب آسان و دوام بالا اشاره کرد. همین ویژگی ها باعث شده است که این محصول در محیط های صنعتی، پالایشگاه ها، کارخانه ها و حتی فضاهای شهری کاربرد زیادی داشته باشد. علاوه بر این، مقاومت مناسب در برابر خوردگی و امکان گالوانیزه شدن نیز از عواملی است که باعث افزایش طول عمر گریتینگ می شود.
هنگام خرید گریتینگ باید به چه نکاتی توجه کرد؟
برای خرید گریتینگ مناسب لازم است چند فاکتور مهم را در نظر بگیرید تا محصول انتخاب شده با شرایط پروژه هماهنگ باشد. یکی از مهم ترین موارد، جنس گریتینگ است. گریتینگ ها معمولاً از فولاد، گالوانیزه، استیل یا حتی کامپوزیت تولید می شوند و انتخاب نوع مناسب به محل استفاده و شرایط محیطی بستگی دارد. عامل مهم دیگر، ابعاد و ضخامت تسمه های باربر است. هرچه ضخامت و ارتفاع تسمه های باربر بیشتر باشد، مقاومت سازه نیز افزایش می یابد. همچنین فاصله بین تسمه ها یا همان چشمه بندی نیز در میزان تحمل بار و ایمنی سطح تاثیر زیادی دارد.
علاوه بر این، هزینه مواد اولیه فولادی نیز در انتخاب و برآورد هزینه پروژه تاثیرگذار است و معمولاً نوسانات قیمت آهن می تواند بر قیمت نهایی گریتینگ اثر بگذارد. در نهایت، روش تولید گریتینگ نیز اهمیت دارد. برخی گریتینگ ها به روش سنتی و برخی به روش الکتروفورج تولید می شوند که مدل های الکتروفورج معمولاً استحکام یکنواخت تر و کیفیت بالاتری دارند. بنابراین پیش از خرید بهتر است مشخصات فنی، نوع کاربرد و شرایط محیطی پروژه بررسی شود تا بهترین نوع گریتینگ انتخاب گردد.
گریتینگ یکی از محصولات کاربردی در صنایع ساختمانی و صنعتی است که به دلیل ساختار مشبک، استحکام مناسب و امکان عبور هوا و آب در بسیاری از پروژه ها مورد استفاده قرار می گیرد. این محصول در انواع مختلف و با روش های تولید گوناگون ساخته می شود و انتخاب نوع مناسب آن به شرایط محیطی و نوع کاربرد بستگی دارد. توجه به عواملی مانند جنس، ابعاد، ضخامت تسمه ها و روش تولید می تواند در کیفیت و دوام گریتینگ تاثیر زیادی داشته باشد. بنابراین پیش از خرید بهتر است مشخصات فنی محصول بررسی شود تا انتخابی مناسب و مقرون به صرفه انجام گیرد.
سوالات متداول
اگر بخواهیم بگوییم گریتینگ چیست باید آن را یک صفحه مشبک فلزی بدانیم که برای پوشش کف، کانال ها، سکوهای صنعتی و مسیرهای عبور استفاده می شود.
گریتینگ معمولاً از تسمه و میلگرد فولادی ساخته می شود و به آن گریتینگ فلزی گفته می شود. در برخی پروژه ها نیز از نوع کامپوزیتی یا فایبرگلاس استفاده می شود که در منابع انگلیسی با نام grating شناخته می شود.
گریتینگ ها معمولاً با دو روش سنتی و الکتروفورج تولید می شوند که در آن تسمه های باربر و رابط به هم متصل می شوند. در این فرآیند ساختار شبکه ای ایجاد می شود که همان معنی گریتینگ یا ساختار مشبک فلزی است.
ابعاد گریتینگ بسته به نوع کاربرد متفاوت است اما معمولاً فاصله تسمه های باربر بین 30 تا 40 میلی متر در نظر گرفته می شود. همچنین اندازه چشمه ها و ضخامت تسمه ها بر اساس نوع گرتینگ و محل نصب تعیین می شود.
میزان تحمل بار گریتینگ به ضخامت تسمه های باربر و فاصله آن ها بستگی دارد. در بسیاری از موارد گریتینگ فلزی می تواند وزن افراد، تجهیزات و حتی برخی وسایل صنعتی را به راحتی تحمل کند.
گریتینگ در مکان هایی مانند کارخانه ها، پالایشگاه ها، پلکان های فلزی، سکوهای صنعتی و کانال های آب نصب می شود. در واقع اگر بپرسیم گریتینگ یعنی چی می توان آن را یک کفپوش مقاوم برای محیط های صنعتی و ساختمانی دانست.
طول عمر گریتینگ به جنس آن و شرایط محیطی بستگی دارد اما در صورت گالوانیزه بودن می تواند سال ها بدون مشکل استفاده شود. به همین دلیل گریتینگ فلزی در بسیاری از پروژه های صنعتی گزینه ای بادوام محسوب می شود.
نصب گریتینگ معمولاً پیچیده نیست و به وسیله بست ها یا جوشکاری انجام می شود. به دلیل طراحی شبکه ای، صفحات grating به راحتی روی سازه قرار گرفته و در مدت کوتاهی نصب می شوند.
