معرفی انواع کابل مخابراتی در صنعت
دسترسی سریع به محتوای این مطلب
امروزه شبکه های مخابراتی بخش مهمی از زیرساخت های ارتباطی یک کشور را تشکیل می دهند. یکی از اجزاء مهم این شبکه ها، کابل مخابراتی است که برای انتقال سیگنال ها و داده های مخابراتی به کار برده می شوند. با معرفی انواع کابل مخابراتی در صنعت و بررسی مشخصات فنی کابل های مخابراتی با ما همراه باشید. برای اطلاع از قیمت کابل مفتولی می توانید به لینک این محصول در سایت مرکزآهن مراجعه نمایید. همچنین آگاهی از قیمت انواع کابل مخابراتی به کاربران کمک می کند تا متناسب با نیاز پروژه، انتخاب دقیق تری داشته باشند.
کابل مخابراتی چیست؟
به کابل هایی که وظیفه انتقال سیگنال و داده در شبکه های مخابراتی را برعهده دارند، کابل مخابراتی گفته می شود. مخابرات داده با استفاده از کابل، از طریق هوا، زمین و دریا انجام می گردد بنابراین این کابل ها نیز در انواع هوایی، زمینی و دریایی ساخته می شوند. در واقع با توجه به انواع مخابره، ساختار و طراحی کابل ها نیز متفاوت خواهد بود. کابل مخابراتی هوایی بیشتر در معرض نور خورشید و بارندگی قرار دارد و به همین دلیل، دارای غلاف بیرونی بسیار مقاومی است. این کابل ها، مشکی رنگ بوده و به واسطه استحکام بالای غلاف بیرونی خود، به سختی خم می شوند و شکننده تر هستند. در این میان، برخی پروژه های توزیعی از کابل توت مخابرات برای دسته بندی منظم زوج ها استفاده می کنند.
در عوض، کابل های مخابراتی زمینی با روکش خاکستری تولید می شوند و انعطاف پذیری بالایی دارند. کابل های دریایی، برای استفاده در آب شور تولید شده، قطر بسیار بالایی دارد و برای مخابرات بین کشوری و بین قاره ای به کار برده می شود. عمر چنین کابل هایی، بسیار زیاد است اما برای جلوگیری از آسیب های احتمالی، به صورت دوره ای با کابل های نو جایگزین می شوند. کابل مخابراتی در اندازه های مختلف از یک جفت تا 4200 جفت موجود است و در پروژه های زیرساختی، علاوه بر مشخصات فنی، عواملی مانند قیمت آهن نیز می تواند بر هزینه نهایی تجهیزات جانبی و اجرای شبکه تأثیرگذار باشد. برخی کاربران هنگام خرید می پرسند کابل توت چیست و چه تفاوتی با سایر کابل ها دارد؛ در پاسخ باید گفت کابل توت مخابرات به کابل های چند زوجی گفته می شود که به صورت دسته بندی شده برای توزیع خطوط تلفن استفاده می گردند. بررسی ساختار کابل های مخابراتی نشان می دهد که هر کدام متناسب با شرایط محیطی طراحی شده اند. در ادامه به معرفی انواع کابل مخابراتی در صنعت می پردازیم.

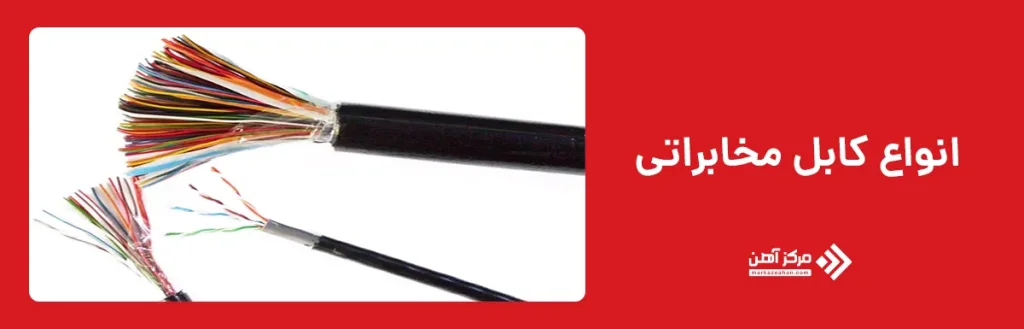

انواع کابل مخابراتی
کابل مخابراتی در دو نوع مسی و نوری ساخته می شود که هر کدام انواع مختلفی برای استفاده های زمینی، هوایی و دریایی دارند. به دلیل تنوع زیاد این محصول انتخاب بهترین کابل مخابراتی کمی دشوار است. شناخت دقیق انواع کابل تلفن مخابراتی به مهندسان شبکه کمک می کند تا بر اساس ظرفیت، فاصله انتقال و شرایط محیطی، گزینه مناسب را انتخاب کنند. انواع کابل مسی عبارتند از:
- کابل ژله فیلد خاکی (BFC)
این نوع کابل در سایزهای 10 زوج تا 1800 زوج تولید می شود. کاربرد این کابل، برای انتقال خطوط تلفن به مشترکین است (از کافو تا پست) و به صورت دفن در زمین استفاده می شود. قطر هادی کابل های ژله فیلد خاکی معمولاً 0.4 و 0.6 میلی متر است. استفاده از کلمه ژله در نام این کابل ها برای این می باشد که یک لایه ژله گرم برای حفاظت لایه عایق این نوع کابل به کار می رود. این ساختار در بسیاری از کابل های مخابراتی دفنی رایج است.
- کابل ژله فیلد کانالی (CFC):
این نوع کابل، برای انتقال سیم تلفن به مشترکین استفاده می شود (از مرکز مخابراتی تا کافو). تعداد زوج سیم های این نوع کابل، بین 10 تا 2400 عدد است. این کابل ها نیز دارای یک لایه ژل گرم در ساختار داخلی خود هستند.
- کابل ایرکور کانالی (CUC):
این نوع کابل، فاقد لایه ژله ای است و بعد از نصب شدن در شبکه با استفاده از هوای فشرده خشک هواگذاری می شود. تعداد زوج سیم های کابل CUC از 10 تا 2400 عدد است که قطر 0.4 یا 0.6 دارند. کاربرد این نوع کابل، انتقال سیگنال های مخابراتی بین مراکز مخابراتی و از مرکز مخابراتی تا کافو است.
- کابل هوایی ساده (AC):
این نوع کابل مخابراتی مشکی را زیاد دیده اید. کابل هوایی ساده برای اتصال پست تلفن به مشترکین استفاده می شود. تعداد زوج سیم های این نوع کابل، کمتر از 200 زوج می باشد و روکش آن از جنس پلی اتیلن است
- کابل هوایی مهاردار یا مسلح (SSC):
این کابل معمولا برای شبکه های مخابراتی محلی و روستایی استفاده می شود. یک سیم فولادی گالوانیزه به صورت موازی با هسته در ساختار این کابل وجود دارد که مقاومت آن را در برابر صدمات فیزیکی افزایش می دهد. تعداد زوج سیم های کابل SSC، کمتر از 200 زوج است. در برخی طرح های توسعه روستایی، استفاده از کابل توت مخابرات برای انشعاب گیری نیز دیده می شود.
- کابل هوایی دوبل مهاردار یا مسلح (DW):
به این نوع کابل مسی، کابل مخابراتی جنگی هم می گویند که جهت اتصال یک مشترک به پست استفاده می شود. همچنین، جهت توسعه کابلی از پست های ترمینال یا ترمینال های تلفن به ساختمان های مشترکان نیز کاربرد دارد. این نوع کابل، یک سیم فولادی در ساختار خود دارد که باعث استحکام بیشتر آن در برابر صدمات فیزیکی می شود. قطر این سیم فولادی، 0.9 تا 1.2 میلی متر می باشد و قطر هادی کابل DW، 0.5 تا 0.9 میلی متر است.
- کابل مسی مخابراتی توزیع (MDF):
این نوع کابل، ویژگی هایی مشابه کامل مخابراتی هوایی ساده دارد، اما بین اتاق کابل تا اتاق MDF استفاده می شود. نوع زمینی این کابل، روکش قلع دارد و تعداد زوج سیم ها در آن، 100 و 200 زوج است.
نوع دیگر کابل های مخابراتی، کابل های فیبر نوری هستند که که از رشته های بسیار نازک سیلیکا ساخته می شوند. با توجه به کاربرد، دو نوع کابل فیبر نوری داریم: سینگل مود و مولتی مود. در یک دسته بندی دیگر، کابل های فیبر نوری، به دسته بیرونی و داخل ساختمان تقسیم می شوند. نوع بیرونی، قابلیت تحمل دما از منفی 40 درجه تا 80 درجه سانتی گراد را دارد و به سه نوع اصلی تقسیم می شود:
- کابل نوری ژله فیلد خاکی (OBFC): کاربرد بین شهری
- کابل نوری خشک خاکی (OBUC): کاربرد بین شهری
- کابل نوری ژله فیلد کانالی (OCFC): کاربرد درون شهری

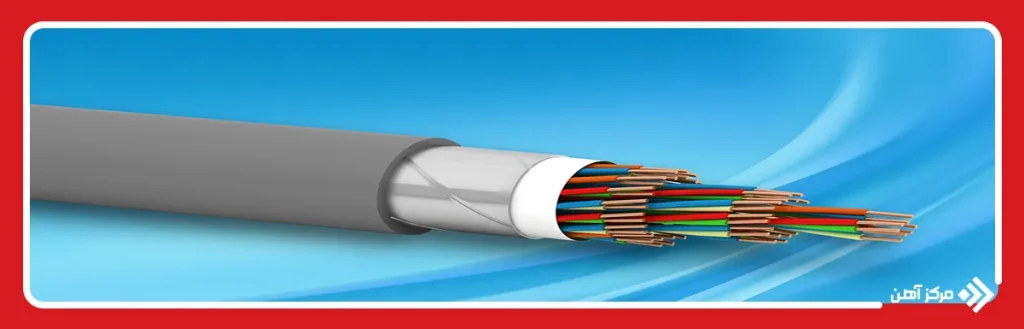

کاربرد کابل های مخابراتی
همان طور که گفته شد، وظیفه اصلی یک کابل مخابراتی، انتقال سیگنال های مخابراتی است. یک کابل مخابراتی می تواند با انتقال سیگنال های الکتریکی، صدا، تصویر و داده را از یک مکان به مکان دیگری منتقل کند. این انتقال بسته به نوع کابل، می تواند از طریق هادی مسی یا به وسیله پالس های نوری در فیبر نوری انجام شود و بستر اصلی ارتباطات ثابت را تشکیل دهد.
اولین کاربرد کابل مخابراتی، انتقال پیام های شفاهی بود. بعدها، انتقال امواج صوتی و تصویری نیز به کاربرد آنها اضافه شد. کم کم با پیشرفت فناوری و اختراع کامپیوتر و اینترنت، نوبت به استفاده از انواع کابل مخابراتی در صنعت برای انتقال داده رسید. هر یک از انواع کابل مخابراتی ویژگی های مختص به خود را دارد که آنها را برای انتقال داده هوایی، زمینی یا دریایی مناسب می کند. امروزه رفته رفته تلفن ثابت جای خود را به گوشی های هوشمند می دهد با این حال، همچنان خط تلفن ثابت برای استفاده از خطوط اینترنت به سیم نیاز است.
علاوه بر این موارد، کابل های مخابراتی در شبکه های شهری، ارتباط بین مراکز مخابراتی، اتصال ساختمان های اداری و مسکونی، سیستم های نظارتی و زیرساخت های صنعتی کاربرد گسترده دارند. در پروژه های بین شهری و حتی بین قاره ای، کابل های فیبر نوری دریایی نقش انتقال حجم بالایی از داده را ایفا می کنند. همچنین در مراکز داده، سازمان ها و واحدهای تولیدی، این کابل ها بستر امن و پایدار برای تبادل اطلاعات فراهم می آورند و به دلیل کیفیت و ثبات انتقال، همچنان بخش مهمی از زیرساخت ارتباطی کشورها را تشکیل می دهند.
| نوع کابل | بستر نصب | بازه تعداد زوج | ویژگی ساختاری | کاربرد اصلی |
|---|---|---|---|---|
| ژله فیلد خاکی (BFC) | زمینی (دفنی) | 10 تا 1800 زوج | دارای لایه ژل محافظ عایق | انتقال خطوط تلفن از کافو تا پست |
| ژله فیلد کانالی (CFC) | کانالی | 10 تا 2400 زوج | دارای ژل داخلی جهت جلوگیری از نفوذ رطوبت | ارتباط مرکز مخابرات تا کافو |
| ایرکور کانالی (CUC) | کانالی | 10 تا 2400 زوج | فاقد ژل، هواگذاری با هوای فشرده | انتقال سیگنال بین مراکز مخابراتی |
| هوایی ساده (AC) | هوایی | کمتر از 200 زوج | روکش پلی اتیلن مقاوم در برابر UV | اتصال پست تلفن به مشترک |
| هوایی مهاردار (SSC) | هوایی | کمتر از 200 زوج | دارای سیم فولادی گالوانیزه تقویتکننده | شبکه های محلی و روستایی |
| هوایی دوبل مهاردار (DW) | هوایی | تک زوج یا چند زوج محدود | دارای سیم فولادی با قطر 0.9 تا 1.2 میلیمتر | توسعه خطوط از پست به ساختمان |
| مخابراتی توزیع (MDF) | داخلی / زمینی | 100 و 200 زوج | روکش قلع در نوع زمینی | ارتباط اتاق کابل تا MDF |
| فیبر نوری OBFC | بیرونی خاکی | تک هسته یا چند هسته | ژله فیلد مقاوم در برابر رطوبت | کاربرد بین شهری |
| فیبر نوری OBUC | بیرونی خاکی | تک هسته یا چند هسته | ساختار خشک بدون ژل | کاربرد بین شهری |
| فیبر نوری OCFC | کانالی شهری | تک هسته یا چند هسته | ژله فیلد مناسب محیط شهری | کاربرد درون شهری |
انواع مختلفی از کابل مخابراتی در صنعت وجود دارد که برای انتقال سیگنال های مخابراتی صوتی، تصویری و داده به کار برده می شوند. در این مقاله به معرفی انواع کابل مخابراتی در صنعت پرداختیم. کابل های مخابراتی به دو دسته اصلی کابل های مسی و کابل فیبر نوری تقسیم می شوند. هرکدام از این انواع، زیرمجموعه هایی بسیار دارند که برای انتقال سیگنال های مختلف به صورت زمینی، هوایی یا دریایی استفاده می شوند. یکی از آشنا ترین کابل های مخابراتی، همان کابلی است که تلفن و مودم ما را به شبکه مخابراتی کشور وصل می کند. در بسیاری از شبکه های توزیعی همچنان از کابل توت مخابرات برای مدیریت انشعابات استفاده می شود. در نتیجه، ما می توانیم از موهبت برقراری ارتباط با دیگران و تبادل اطلاعات با آنها برخوردار شویم. جهت اطلاع از قیمت کابل قدرت و مخابراتی می توانید به سایت مرکزآهن مراجعه نمایید.
سوالات متداول
کابل مخابراتی وسیلهای برای انتقال سیگنال های صوتی، تصویری و داده در شبکه های ارتباطی است. این کابلها ارتباط بین مراکز مخابراتی، مشترکین و زیر ساخت های شبکه را برقرار می کنند.
این کابل ها به دو دسته اصلی مسی و فیبر نوری تقسیم می شوند و در مدل های زمینی، هوایی و دریایی تولید می گردند. هر مدل بسته به ظرفیت و محل نصب، ساختار متفاوتی دارد.
در شبکه تلفن ثابت، اینترنت، انتقال داده، ارتباطات شهری و بین شهری استفاده می شوند. همچنین در پروژه های صنعتی و زیرساختی نقش کلیدی دارند.
بله، عواملی مانند رطوبت، دما، تابش خورشید و فشار مکانیکی بر نوع روکش و ساختار کابل اثر می گذارد. انتخاب صحیح باعث افزایش دوام و کاهش هزینه نگهداری می شود.
کابل زمینی معمولاً انعطاف پذیرتر و مناسب دفن در خاک است، در حالی که کابل هوایی روکش مقاوم تری در برابر نور خورشید و شرایط جوی دارد. نوع مهاردار آن نیز برای استحکام بیشتر طراحی می شود.
بسته به نوع کابل و شرایط نصب، عمر مفید آن ها می تواند بین 15 تا بیش از 30 سال باشد. نگهداری صحیح و انتخاب مناسب در افزایش طول عمر مؤثر است.
بله، قیمت انواع کابل های مخابراتی به جنس هادی، تعداد زوج، نوع روکش و کاربرد بستگی دارد. کابل های فیبر نوری معمولاً هزینه اولیه بالاتری نسبت به مدل های مسی دارند.
باید ظرفیت انتقال، فاصله، شرایط محیطی و بودجه پروژه را در نظر گرفت. مشاوره فنی پیش از خرید، از انتخاب نادرست و هزینه های اضافی جلوگیری می کند.
