طول تیغه اره نواری چگونه محاسبه می شود؟

محاسبه صحیح طول تیغه اره نواری یکی از مهم ترین عواملی است که بر کیفیت برش، عمر تیغه، عملکرد دستگاه و حتی ایمنی اپراتور تاثیر مستقیم می گذارد. بسیاری از مشکلاتی مانند خارج شدن تیغه از روی فلکه، کشش نامناسب، شکستگی زودهنگام یا ایجاد برش های ناصاف، ریشه در انتخاب اشتباه طول تیغه دارند. به همین دلیل، آشنایی با روش های دقیق محاسبه طول تیغه اره نواری برای کاربران کارگاهی، واحدهای تولیدی، صنایع فلزکاری و حتی تعمیرکاران ماشین آلات صنعتی اهمیت زیادی دارد. اگر هنگام خرید دستگاه یا تیغه جدید، تنها به مشخصات درج شده روی پلاک دستگاه اکتفا کنید، ممکن است در زمان تعویض یا تغییر فلکه ها با مشکل مواجه شوید. همان طور که هنگام بررسی قیمت آهن تنها توجه به قیمت کافی نیست و مشخصات فنی محصول نیز اهمیت دارد، در انتخاب تیغه نیز صرفا دانستن عرض یا جنس تیغه کافی نیست و طول دقیق آن باید به صورت مهندسی محاسبه شود.

در این مقاله، تمامی روش های استاندارد اندازه گیری و محاسبه طول تیغه اره نواری را از دیدگاه فنی بررسی می کنیم، فرمول های مورد استفاده در صنعت را توضیح می دهیم، نمونه های عملی ارائه خواهیم کرد و اشتباهاتی را که معمولا باعث انتخاب تیغه نامناسب می شوند معرفی می کنیم تا بتوانید با اطمینان، مناسب ترین تیغه را برای دستگاه خود انتخاب کنید.

روش های اندازه گیری طول تیغه اره نواری

قبل از بررسی روش های مختلف، باید بدانیم اره نواری چیست و چرا طول تیغه در عملکرد آن نقش اساسی دارد. اره نواری دستگاهی است که تیغه ای به شکل حلقه بسته (Endless Band Saw Blade) روی دو یا چند فلکه حرکت می کند و عملیات برش را انجام می دهد. از آنجا که تیغه به صورت پیوسته روی فلکه ها در حال گردش است، حتی اختلاف چند میلی متری در طول آن نیز می تواند باعث کاهش راندمان، افزایش استهلاک یا آسیب به یاتاقان ها و سیستم کشش شود. به همین دلیل، در صنعت از چند روش استاندارد برای اندازه گیری تیغه اره نواری استفاده می شود که هر کدام بسته به شرایط دستگاه، دقت مورد نیاز و در دسترس بودن تجهیزات کاربرد خاص خود را دارند.

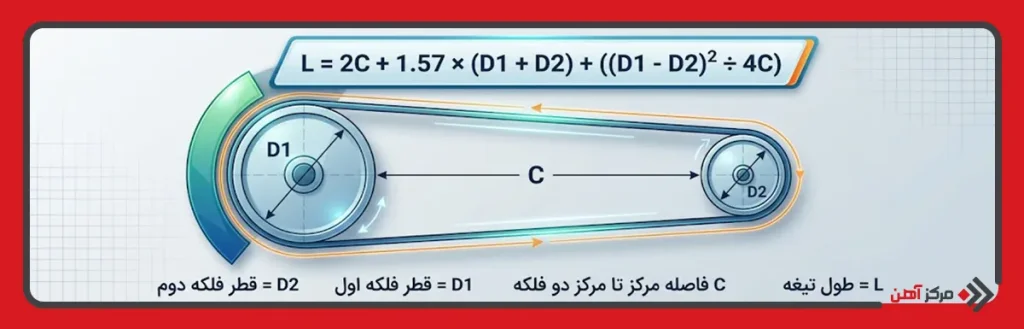

اندازه گیری طول تیغه با استفاده از فرمول

دقیق ترین روش برای تعیین طول تیغه اره نواری زمانی است که قطر فلکه ها و فاصله بین مراکز آنها مشخص باشد. در طراحی ماشین آلات صنعتی نیز مهندسان از همین روش استفاده می کنند.

فرمول محاسبه طول تیغه اره نواری به صورت زیر است:

L = 2C + 1.57 × (D1 + D2) + ((D1 – D2)² ÷ 4C)

که در آن:

• L = طول تیغه (Blade Length)
• C = فاصله مرکز تا مرکز دو فلکه (Center Distance)
• D1 = قطر فلکه اول
• D2 = قطر فلکه دوم

اگر قطر دو فلکه برابر باشد، جمله آخر حذف شده و محاسبات ساده تر خواهد شد.

این فرمول بر اساس هندسه حرکت تیغه روی فلکه ها طراحی شده و در ساخت دستگاه های Band Saw نیز مورد استفاده قرار می گیرد. زمانی که دستگاه جدید طراحی می شود یا قطر فلکه ها تغییر پیدا می کند، استفاده از این روش بیشترین دقت را دارد و خطای اندازه گیری را به حداقل می رساند. همچنین برای ساخت تیغه سفارشی، این روش استانداردترین مرجع محسوب می شود.

اندازه گیری طول تیغه با استفاده از ریسمان

زمانی که مشخصات فنی دستگاه در دسترس نباشد یا امکان اندازه گیری دقیق فلکه ها وجود نداشته باشد، استفاده از ریسمان یکی از ساده ترین و کاربردی ترین روش ها است.

در این روش ابتدا دستگاه خاموش شده و کشش تیغه آزاد می شود. سپس یک ریسمان نازک و بدون کشش دقیقا در مسیر حرکت تیغه دور فلکه ها قرار می گیرد. پس از اینکه ریسمان یک دور کامل مسیر را طی کرد، محل اتصال مشخص شده و طول آن با متر فلزی اندازه گیری می شود. عدد به دست آمده تقریبا همان طول مورد نیاز تیغه خواهد بود.

مزیت اصلی این روش، سرعت بالا و عدم نیاز به محاسبات ریاضی است. البته باید دقت کرد که ریسمان کاملا در شیار فلکه قرار گیرد و هیچ گونه کشش اضافی روی آن اعمال نشود، زیرا حتی چند میلی متر خطا می تواند باعث انتخاب تیغه نامناسب شود. این روش بیشتر در کارگاه های تعمیراتی و هنگام تعویض تیغه دستگاه های قدیمی کاربرد دارد.

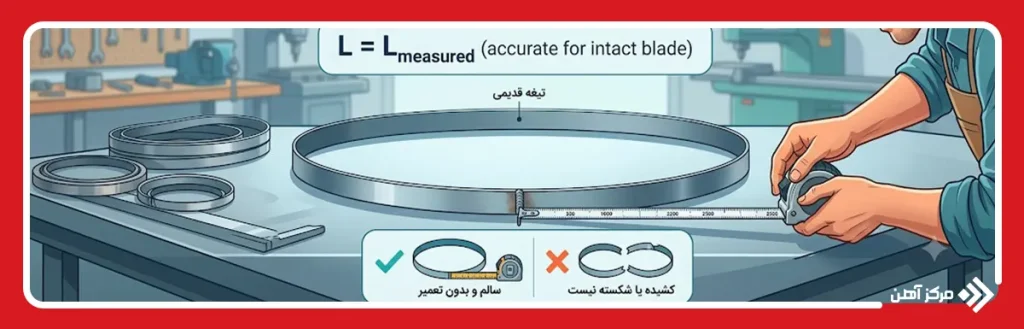

اندازه گیری طول تیغه قدیمی

یکی از دقیق ترین روش ها برای نحوه اندازه گیری تیغه اره نواری زمانی است که تیغه قبلی هنوز در اختیار باشد. البته این روش تنها زمانی معتبر است که تیغه قبلی بر اثر کشیدگی، شکستگی یا تعمیر تغییر ابعاد نداده باشد.

ابتدا تیغه از دستگاه خارج شده و روی یک سطح کاملا صاف قرار می گیرد. سپس حلقه تیغه بدون اعمال نیرو باز شده و با استفاده از متر نواری، محیط کامل آن اندازه گیری می شود. در صورتی که تیغه دارای جوش کارخانه ای باشد، بهتر است اندازه گیری از محل جوش آغاز و در همان نقطه پایان یابد تا احتمال خطا کاهش پیدا کند. در کارخانه های تولید تیغه نیز معمولا کنترل کیفیت به همین روش انجام می شود.

اگر تیغه قدیمی چندین بار تحت کشش زیاد کار کرده باشد، احتمال افزایش جزئی طول آن وجود دارد. همچنین در برخی موارد به علت تعمیر یا جوشکاری مجدد، ابعاد واقعی تیغه با اندازه اولیه تفاوت پیدا می کند. بنابراین پیش از سفارش تیغه جدید، بهتر است اندازه به دست آمده با مشخصات دستگاه یا محاسبات مهندسی نیز تطبیق داده شود تا از انتخاب نادرست جلوگیری شود. این روش زمانی بیشترین دقت را دارد که تیغه قبلی سالم بوده و سابقه تعمیر نداشته باشد.

مثال روش محاسبه طول تیغه اره نواری

فرض کنید یک دستگاه دارای دو فلکه با قطر 500 میلی متر است و فاصله مرکز دو فلکه نیز 1200 میلی متر اندازه گیری شده است.

در این شرایط چون قطر دو فلکه برابر است، روش محاسبه طول تیغه اره نواری ساده تر خواهد بود.

ابتدا:

2 × 1200 = 2400

سپس:

1.57 × (500 + 500)

= 1570

در نهایت:

2400 + 1570

= 3970 میلی متر

بنابراین برای این دستگاه باید تیغه ای با طول تقریبی 3970 میلی متر سفارش داده شود. البته در عمل، سازنده دستگاه ممکن است مقدار بسیار کمی را برای محدوده تنظیم کشش در نظر گرفته باشد، بنابراین همیشه بهتر است عدد محاسبه شده با دفترچه فنی دستگاه نیز تطبیق داده شود.

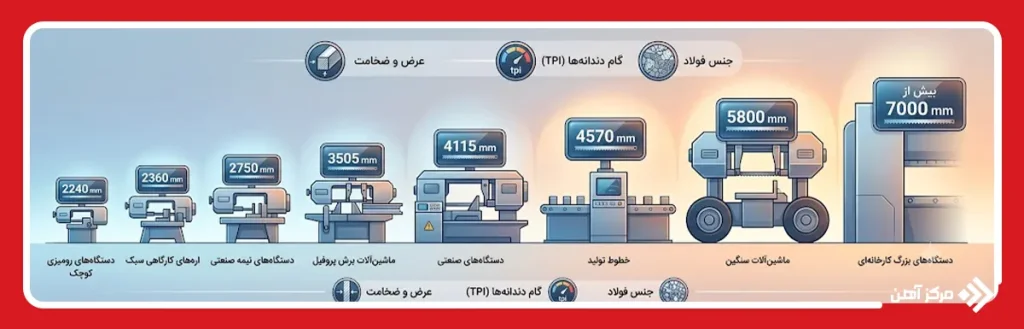

نمونه های اندازه تیغه اره نواری

پس از آشنایی با روش های محاسبه، شناخت سایزهای رایج بازار نیز اهمیت زیادی دارد. تولیدکنندگان معمولا تیغه ها را در طول های استاندارد تولید می کنند تا تامین و تعویض آنها ساده تر باشد. البته در بسیاری از ماشین آلات صنعتی، امکان سفارش تیغه با ابعاد سفارشی نیز وجود دارد. هنگام انتخاب سایز تیغه اره نواری علاوه بر طول، باید عرض تیغه، ضخامت، گام دندانه ها (TPI) و جنس فولاد نیز بررسی شود. همچنین معرفی بهترین برندهای تیغ اره نواری نشان می دهد که برندهای معتبر علاوه بر کیفیت فولاد، دقت بسیار بالایی در تولید طول واقعی تیغه دارند که این موضوع باعث عملکرد نرم تر دستگاه و افزایش عمر مفید تیغه می شود.

نمونه هایی از طول های رایج عبارتند از:

طول تیغه اره نواری	نوع دستگاه پیشنهادی	سطح کاربری	کاربردهای رایج	نکته مهم در انتخاب
2240 میلی متر	اره نواری رومیزی کوچک	سبک و کارگاهی	برش قطعات کوچک، چوب، پلاستیک و مقاطع فلزی سبک	برای دستگاه های کم حجم مناسب است و باید با قطر فلکه و محدوده کشش دستگاه تطبیق داده شود.
2360 میلی متر	اره نواری کارگاهی سبک	سبک تا نیمه حرفه ای	برش پروفیل های نازک، لوله های کم قطر و قطعات کارگاهی	این اندازه در برخی دستگاه های کوچک فلزکاری استفاده می شود، اما عرض و ضخامت تیغه نیز باید کنترل شود.
2750 میلی متر	اره نواری نیمه صنعتی	نیمه صنعتی	برش پروفیل، میلگرد، لوله و مقاطع فولادی متوسط	برای کارگاه هایی با حجم برش متوسط مناسب است و معمولا با تیغه های دارای عرض متوسط استفاده می شود.
3505 میلی متر	ماشین آلات برش پروفیل	صنعتی متوسط	برش قوطی، پروفیل، لوله و مقاطع فولادی ساختمانی	انتخاب گام دندانه یا TPI باید با ضخامت دیواره پروفیل هماهنگ باشد تا از شکستن دندانه جلوگیری شود.
4115 میلی متر	اره نواری صنعتی	صنعتی	برش تیرآهن، ناودانی، لوله ضخیم و مقاطع فولادی بزرگ	این طول برای دستگاه هایی با فلکه بزرگ تر و فاصله محوری بیشتر کاربرد دارد و کشش تیغه باید دقیق تنظیم شود.
4570 میلی متر	اره نواری خطوط تولید	صنعتی پیوسته	برش سری کاری، تولید قطعات فلزی و خطوط ساخت سازه	کیفیت محل جوش تیغه و مقاومت آن در برابر خستگی برای کارکرد مداوم اهمیت زیادی دارد.
5800 میلی متر	ماشین آلات برش سنگین	صنعتی سنگین	برش شمش، فولاد آلیاژی، مقاطع توپر و قطعات ضخیم	معمولا به تیغه های عریض تر و ضخیم تر نیاز دارد تا انحراف تیغه در برش های سنگین کاهش پیدا کند.
بیش از 7000 میلی متر	اره نواری بزرگ کارخانه ای	فوق سنگین	برش بلوک های فولادی، شمش های بزرگ و قطعات صنعتی حجیم	این تیغه ها اغلب به صورت سفارشی تولید می شوند و طول آنها باید بر اساس مشخصات دقیق دستگاه محاسبه شود.

این ابعاد نمونه های رایج هستند و به معنی استاندارد بودن آنها برای تمام دستگاه ها نیستند. طول نهایی تیغه باید بر اساس مدل دستگاه، قطر موثر فلکه ها، فاصله مرکز تا مرکز فلکه ها و محدوده عملکرد سیستم کشش تعیین شود.

اشتباهات رایج در محاسبه طول تیغه اره نواری

محاسبه طول تیغ اره نواری در ظاهر ساده به نظر می رسد، اما خطاهای کوچک در اندازه گیری می توانند نتیجه نهایی را به طور کامل تغییر دهند. تیغه کوتاه تر از حد لازم به سیستم کشش، بلبرینگ ها و محور فلکه فشار وارد می کند و تیغه بلندتر نیز به درستی سفت نمی شود. بنابراین لازم است پیش از سفارش تیغه، منابع ایجاد خطا شناسایی شوند. مهم ترین اشتباهات رایج در محاسبه طول تیغه اره نواری عبارتند از:

• اندازه گیری فاصله لبه فلکه ها به جای فاصله مراکز: در فرمول مهندسی باید فاصله Center to Center دو فلکه اندازه گیری شود. استفاده از فاصله بین لبه ها عدد نادرستی ایجاد می کند، زیرا قطر فلکه ها از محاسبات حذف می شود.
• اندازه گیری قطر فلکه همراه با روکش ضخیم: بعضی فلکه ها دارای روکش لاستیکی، پلی یورتان یا نوار ضد لغزش هستند. قطر موثر فلکه باید از سطحی اندازه گیری شود که پشت تیغه روی آن حرکت می کند. نادیده گرفتن ضخامت روکش باعث خطا در اندازه تیغه اره فلکه خواهد شد.
• استفاده از متر پارچه ای یا ابزار کشسان: متر نرم، نخ معمولی و ریسمان کشسان تحت فشار تغییر طول می دهند. برای اندازه گیری تیغه اره نواری بهتر است از ریسمان بدون کشش، سیم نازک یا متر فلزی انعطاف پذیر استفاده شود.
• قرار ندادن سیستم کشش در موقعیت میانی: هنگام محاسبه تیغ اره نواری، فلکه متحرک نباید در انتهای محدوده تنظیم باشد. قرار دادن مکانیزم کشش در وضعیت میانی امکان سفت کردن تیغه جدید و جبران کشیدگی تدریجی آن را فراهم می کند.
• اعتماد کامل به تیغه شکسته شده: تیغه ای که در اثر خستگی فلز، کشش زیاد یا گیر کردن در قطعه شکسته است، ممکن است پیش از شکست تغییر طول داده باشد. اندازه آن باید با فرمول یا مشخصات دستگاه کنترل شود.
• اندازه گیری تیغه حلقه شده در حالت چند لایه: وقتی تیغه به صورت کلاف سه حلقه یا پنج حلقه جمع شده باشد، اندازه گیری مستقیم آن امکان پذیر نیست. تیغه باید با رعایت اصول ایمنی باز و روی سطح صاف قرار داده شود.
• تبدیل اشتباه واحدها: در برخی کاتالوگ ها طول تیغه با اینچ و در برخی دیگر با میلی متر درج می شود. هر اینچ برابر 25.4 میلی متر است. گرد کردن زودهنگام این مقدار می تواند اختلاف قابل توجهی ایجاد کند.
• بی توجهی به محل قرارگیری تیغه روی فلکه: مسیر تیغه باید دقیقا از محل تماس واقعی آن با فلکه محاسبه شود. عبور ریسمان از لبه بیرونی فلکه یا کف شیار، طول متفاوتی تولید می کند.
• فرض یکسان بودن قطر دو فلکه: در بسیاری از دستگاه ها قطر فلکه محرک و متحرک برابر است، اما این قاعده همیشگی نیست. اگر D1 و D2 متفاوت باشند، باید جمله اصلاحی فرمول نیز محاسبه شود.
• سفارش بر اساس مدل ظاهری دستگاه: دو دستگاه با ابعاد بدنه مشابه ممکن است فاصله محورها، قطر فلکه یا مکانیزم کشش متفاوتی داشته باشند. شماره مدل و پلاک فنی باید قبل از ثبت سفارش بررسی شود.

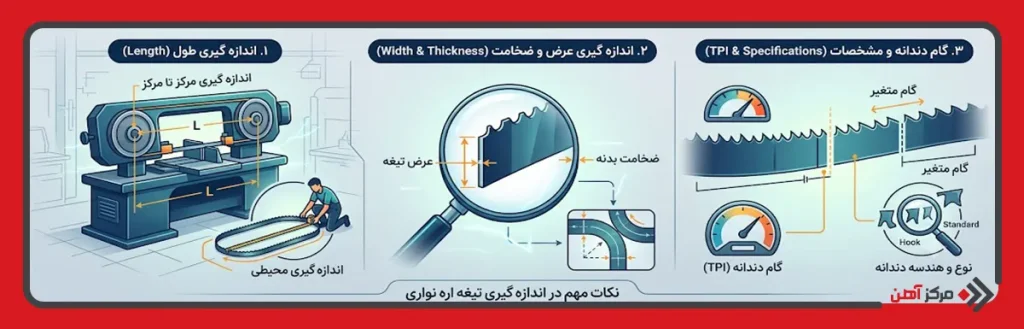

نکات مهم در اندازه گیری تیغه اره نواری

دقت در نحوه اندازه گیری تیغه اره نواری تنها به خواندن یک عدد محدود نمی شود. شرایط مکانیکی دستگاه، وضعیت فلکه ها و مشخصات مقطع تیغه نیز باید همزمان بررسی شوند. رعایت نکات زیر احتمال خطا را کاهش می دهد و باعث می شود تیغه انتخاب شده در محدوده کاری استاندارد دستگاه قرار گیرد.

• دستگاه را از منبع برق جدا کنید: پیش از باز کردن حفاظ یا لمس فلکه ها، برق اصلی دستگاه را قطع کنید. در دستگاه های هیدرولیکی یا پنوماتیکی باید فشار ذخیره شده نیز آزاد شود.
• فلکه متحرک را در میانه کورس تنظیم قرار دهید: این کار مهم ترین شرط برای دستیابی به طول صحیح است. اگر فلکه در انتهای کورس باشد، پس از نصب تیغه فضای کافی برای ایجاد Blade Tension مناسب باقی نمی ماند.
• قطر موثر فلکه را اندازه بگیرید: قطر موثر با قطر اسمی یا قطر بدنه فلزی همیشه یکسان نیست. متر باید از روی سطح تماس پشت تیغه عبور کند.
• فاصله مراکز را در امتداد محور حرکت بسنجید: فاصله بین مرکز شفت فلکه محرک و مرکز شفت فلکه متحرک باید در یک خط مستقیم اندازه گیری شود. اندازه گیری مورب، عدد را بزرگ تر نشان می دهد.
• نتیجه را با دو روش کنترل کنید: بهترین روش این است که عدد حاصل از فرمول محاسبه طول تیغه اره نواری با روش ریسمان یا اندازه تیغه قبلی تطبیق داده شود. اختلاف چند میلی متری قابل بررسی است، اما اختلاف زیاد معمولا نشانه خطای اندازه گیری است.
• محدوده تنظیم کشش را بررسی کنید: برخی دستگاه ها چند سانتی متر دامنه جابه جایی دارند و برخی دیگر تنها چند میلی متر. هرچه دامنه محدودتر باشد، دقت محاسبه طول تیغ اره فلکه اهمیت بیشتری پیدا می کند.
• عرض و ضخامت تیغه را جداگانه تعیین کنید: طول استاندارد تیغه اره نواری تنها یکی از مشخصات خرید است. تیغه ای با طول صحیح اما عرض یا ضخامت نامتناسب می تواند در پیچش، هدایت و عبور از گایدها مشکل ایجاد کند.
• به حداقل شعاع خمش توجه کنید: ضخامت تیغه باید با قطر فلکه متناسب باشد. تیغه بسیار ضخیم روی فلکه کوچک، در هر دور تحت تنش خمشی شدید قرار می گیرد و از ناحیه پشت یا ریشه دندانه ترک می خورد.
• مقدار TPI را بر اساس قطعه انتخاب کنید: پس از تعیین سایز تیغه اره نواری، گام دندانه باید متناسب با ضخامت دیواره و جنس قطعه انتخاب شود. در هر لحظه بهتر است چند دندانه به طور همزمان درگیر برش باشند.
• محل جوش تیغه را کنترل کنید: در تیغه های سفارشی، محل Butt Weld باید هم راستا، بدون پیچش و از نظر سختی یکنواخت باشد. جوش نامناسب حتی در صورت صحیح بودن طول، موجب ضربه دوره ای و شکست زودرس می شود.
• عدد نهایی را با واحد کامل ثبت کنید: به جای نوشتن عدد 3505، مشخصات را به صورت 3505 × 27 × 0.9 mm ثبت کنید. این شیوه احتمال اشتباه میان طول، عرض و ضخامت را کاهش می دهد.
• پلاک دستگاه و دفترچه سازنده را اولویت دهید: اگر مشخصات اصلی خوانا و معتبر باشد، طول اعلام شده توسط سازنده مرجع نخست است. اندازه گیری دستی بیشتر برای تایید عدد یا دستگاه های فاقد مدارک فنی کاربرد دارد.
• شرایط تعمیرات قبلی را در نظر بگیرید: تعویض فلکه، تغییر یاتاقان، نصب روکش جدید یا اصلاح مکانیزم کشش ممکن است طول مورد نیاز را تغییر دهد. در چنین شرایطی نباید به اطلاعات قدیمی دستگاه بسنده کرد.
• قبل از سفارش انبوه، یک نمونه تست شود: در خطوط تولیدی که تعداد زیادی تیغه مصرف می شود، ابتدا یک تیغه با اندازه محاسبه شده نصب و عملکرد آن بررسی شود. سپس سفارش اصلی ثبت گردد.

محاسبه طول تیغه اره نواری زمانی دقیق خواهد بود که قطر موثر فلکه ها، فاصله مرکز تا مرکز محورها و موقعیت مکانیزم کشش به درستی تعیین شوند. برای دستگاه های سالم و دارای ساختار مشخص، استفاده از فرمول هندسی بهترین گزینه است؛ روش ریسمان برای دستگاه های فاقد کاتالوگ کاربرد دارد و اندازه گیری تیغه قدیمی نیز باید با یک روش دوم کنترل شود. در روش محاسبه طول تیغه اره نواری، چند میلی متر خطا می تواند کشش تیغه، عمر یاتاقان، کیفیت برش و پایداری حرکت را تحت تاثیر قرار دهد. به همین دلیل، طول، عرض، ضخامت و گام دندانه باید به صورت یک مجموعه فنی انتخاب شوند. ثبت دقیق مشخصات و بررسی شرایط واقعی دستگاه، مطمئن ترین راه برای جلوگیری از سفارش تیغه نامناسب و کاهش توقف خط تولید است.
