مقاوم سازی ساختمان بدون شناژ چگونه انجام می شود؟

ساختمان فاقد شناژ الزاما سازه ای غیر قابل استفاده نیست، اما نبود یک سیستم پیوسته برای اتصال پی ها، دیوارها یا اجزای باربر می تواند رفتار ساختمان را در برابر نشست نامتقارن، بارهای جانبی و به ویژه زلزله نامطمئن کند. در چنین شرایطی، مقاوم سازی باید بر اساس مسیر انتقال بار، نوع فونداسیون، جنس مصالح، کیفیت اتصالات و آسیب های موجود طراحی شود؛ نه صرفا با اضافه کردن چند عضو فولادی یا بتنی به سازه. انتخاب روش اجرایی نیز به وزن ساختمان، مقاومت خاک، وضعیت پی، تعداد طبقات و میزان ضعف اجزای قائم و افقی بستگی دارد. از آنجا که بعضی راهکارها به استفاده قابل توجه از میلگرد، ورق، پروفیل و سایر مقاطع فولادی نیاز دارند، بررسی قیمت آهن نیز در برآورد اقتصادی پروژه اهمیت دارد. در ادامه، روش های فنی مقاوم سازی ساختمان بدون شناژ، تقویت فونداسیون و انتخاب راهکار مناسب برای ساختمان های قدیمی را به صورت تخصصی بررسی می کنیم.

آیا مقاوم سازی ساختمان بدون شناژ امکان پذیر است؟

بله، در بسیاری از ساختمان ها می توان بدون تخریب کامل بنا، سیستم باربر موجود را تقویت و ضعف ناشی از نبود شناژ را تا حد قابل توجهی جبران کرد. نکته اصلی این است که ابتدا مشخص شود نبود شناژ دقیقا چه مشکلی در رفتار سازه ایجاد کرده است. در یک ساختمان بنایی ممکن است مهم ترین مسئله، عدم یکپارچگی دیوارها و جدا شدن آن ها در زمان زلزله باشد؛ در حالی که در یک ساختمان دارای ستون و پی منفرد، مشکل اصلی می تواند حرکت نسبی فونداسیون ها یا نبود مسیر مناسب برای انتقال نیروهای افقی باشد. مهندس سازه با انجام برداشت هندسی، آزمایش مصالح، ارزیابی ترک ها، کنترل فونداسیون و تهیه مدل تحلیلی می تواند مشخص کند که کدام اجزا نیاز به تقویت دارند. حجم میلگرد مورد استفاده در اجرای کلاف یا افزایش ابعاد پی نیز یکی از عوامل موثر بر هزینه است و به همین دلیل قیمت میلگرد در برآورد اولیه پروژه مورد توجه قرار می گیرد.

برای درک مسئله باید ابتدا دانست شناژ چیست و چه نقشی در سیستم سازه ای دارد. شناژ یا Tie Beam عضوی است که معمولا برای ایجاد ارتباط مکانیکی میان پی ها یا بخش های مختلف سازه استفاده می شود و می تواند حرکت نسبی اجزا را محدود کند. در بعضی ساختمان های قدیمی، پی های منفرد یا دیوارهای باربر بدون چنین اتصال پیوسته ای اجرا شده اند. در نتیجه هنگام زلزله یا نشست خاک، هر بخش ممکن است رفتار مستقل تری داشته باشد و تمرکز تنش در دیوار، پی یا اتصال ستون ایجاد شود. مقاوم سازی ساختمان بدون شناژ به معنی تقلید ساده از شناژ موجود در ساختمان جدید نیست؛ بلکه هدف ایجاد یک Load Path یا مسیر انتقال بار مطمئن است تا نیروها از سقف و دیوارها به اجزای مقاوم و سپس به فونداسیون و خاک منتقل شوند.

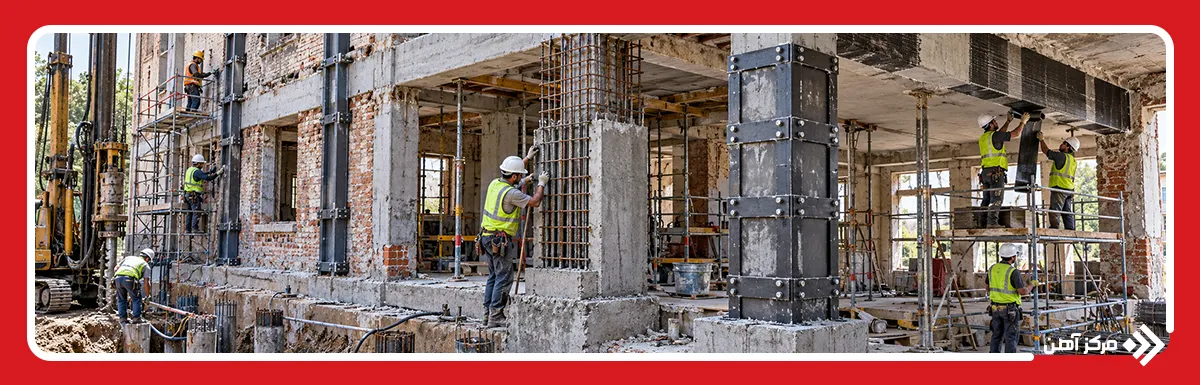

روش های مقاوم سازی ساختمان بدون شناژ

روش های مقاوم سازی ساختمان بدون شناژ بر اساس منشا ضعف سازه انتخاب می شوند. اگر مشکل اصلی نبود اتصال میان اجزای باربر باشد، اجرای کلاف جدید می تواند موثر باشد؛ اگر ستون یا دیوار ظرفیت کافی نداشته باشد، ژاکت بتنی یا فولادی مناسب تر است و در صورت ضعف موضعی اعضا می توان از سیستم FRP استفاده کرد. در برخی پروژه ها نیز مشکل از خود فونداسیون یا خاک زیر آن ناشی می شود و تقویت اعضای فوقانی بدون اصلاح پی نتیجه مطلوبی ندارد. بنابراین مقاوم سازی و تقویت ساختمان باید به صورت یک سیستم یکپارچه طراحی شود و انتخاب هر روش بر اساس محاسبات ظرفیت، شکل پذیری و تغییر شکل انجام گیرد.

اجرای کلاف بتنی و اتصال اجزای سازه

یکی از موثرترین راهکارها در ساختمان های فاقد شناژ، ایجاد کلاف های بتنی افقی و در صورت نیاز قائم است. این کلاف ها به گونه ای طراحی می شوند که دیوارها، ستون ها یا پی های مجزا را به یک سیستم مرتبط تبدیل کنند. اجرای کلاف جدید معمولا مستلزم برداشت بخشی از کف یا اندود، آماده سازی سطح بتن یا مصالح بنایی، کاشت میلگرد با رزین مناسب، نصب آرماتور و بتن ریزی کنترل شده است. محل قرارگیری کلاف باید بر اساس مسیر نیرو تعیین شود و اجرای آن در نقطه ای که ارتباط سازه ای واقعی با اعضای موجود ندارد، ارزش مقاوم سازی چندانی ایجاد نمی کند.

در بعضی سازه ها نمی توان با کلاف بتنی به تنهایی به ظرفیت مورد نیاز رسید. در این حالت ممکن است کلاف با صفحات، نبشی یا پروفیل های فولادی ترکیب شود. این روش با ژاکت فولادی تفاوت دارد؛ زیرا ژاکت معمولا مستقیما پیرامون ستون یا عضو باربر اجرا می شود، در حالی که هدف کلاف، ایجاد پیوستگی بین اجزای مختلف ساختمان است. مهم ترین بخش طراحی کلاف، جزئیات اتصال آن به سازه موجود است. اگر این اتصال نتواند نیروهای برشی و کششی طراحی را منتقل کند، کلاف جدید عملا به صورت یک عضو مستقل باقی می ماند.

استفاده از وال پست و تقویت دیوارها

در ساختمان های بنایی یا سازه هایی که دیوارهای پیرامونی و داخلی نقش مهمی در پایداری دارند، استفاده از Wall Post یا وال پست می تواند خطر خارج شدن دیوار از صفحه را کاهش دهد. وال پست قائم یا افقی با ایجاد تکیه گاه مناسب، طول آزاد دیوار را محدود می کند و اجازه نمی دهد دیوار در اثر شتاب زلزله به صورت یک صفحه بزرگ و بدون مهار حرکت کند.

اتصال وال پست باید به گونه ای طراحی شود که علاوه بر تامین مهار خارج از صفحه، حرکت مورد انتظار قاب اصلی را بیش از حد محدود نکند. اتصال کاملا صلب و غیر اصولی ممکن است در هنگام دریفت طبقه، تنش زیادی به دیوار منتقل کرده و موجب ترک خوردگی یا شکست آن شود. اگر علاوه بر دیوار، ستون های مجاور نیز ظرفیت فشاری، خمشی یا برشی کافی نداشته باشند، استفاده از ژاکت بتنی برای افزایش سطح مقطع و محصورشدگی ستون می تواند همراه با سیستم مهار دیوار در نظر گرفته شود.

مقاوم سازی با ژاکت بتنی

ژاکت بتنی Concrete Jacketing یکی از روش های متداول برای افزایش ظرفیت ستون ها، پایه ها و بعضی دیوارهای سازه ای است. در این روش، سطح عضو موجود آماده سازی شده و پس از کاشت آرماتورهای طولی و عرضی، یک لایه جدید بتن مسلح در اطراف عضو اجرا می شود. افزایش ابعاد مقطع باعث بهبود ظرفیت محوری، خمشی و برشی می شود و آرماتورهای عرضی جدید نیز محصورشدگی بتن را افزایش می دهند.

موفقیت این روش به عملکرد مرکب بتن جدید و عضو قدیمی وابسته است. زبر کردن سطح بتن، استفاده از میلگردهای اتصال، کنترل طول مهاری و بتن ریزی بدون ایجاد فضای خالی از الزامات اجرایی آن هستند. ژاکت بتنی وزن مرده سازه را افزایش می دهد؛ بنابراین پیش از اجرا باید بررسی شود که فونداسیون توان تحمل بار جدید را دارد یا خیر. اگر ظرفیت خاک یا پی محدود باشد، ممکن است همراه این روش از میکروپایل Micro Pile برای انتقال بخشی از بار به لایه های مقاوم تر زمین استفاده شود.

مقاوم سازی با ژاکت فولادی

ژاکت فولادی Steel Jacketing زمانی کاربرد دارد که هدف، افزایش سریع مقاومت و شکل پذیری یک عضو با حداقل افزایش ابعاد هندسی آن باشد. در این روش معمولا صفحات، نبشی ها یا مقاطع فولادی پیرامون ستون نصب شده و با بولت، جوش یا اجزای اتصال مناسب به یکدیگر متصل می شوند. فضای احتمالی میان فولاد و عضو موجود نیز با گروت پرمقاومت پر می شود تا انتقال نیرو به صورت یکنواخت انجام گیرد.

یکی از مزایای مهم ژاکت فولادی، سرعت اجرای بیشتر نسبت به ژاکت بتنی و افزایش محدود وزن مرده ساختمان است. این سیستم می تواند در ستون های بتنی یا بنایی، ظرفیت برشی و محصورشدگی را بهبود دهد. با این حال، خوردگی فولاد، حفاظت در برابر آتش، کیفیت جوش، جزئیات اتصال و امکان انتقال نیرو به فونداسیون باید در طراحی بررسی شوند. پوشاندن یک ستون با ورق فولادی بدون طراحی مسیر انتقال نیرو، به معنی مقاوم سازی اصولی نیست.

استفاده از الیاف FRP برای تقویت سازه

الیاف FRP یا Fiber Reinforced Polymer گزینه ای مناسب برای تقویت موضعی بعضی اعضای سازه ای است. این سیستم معمولا به شکل ورق، نوار یا پارچه الیافی با رزین اپوکسی روی سطح بتن نصب می شود. الیاف کربن CFRP و الیاف شیشه GFRP از متداول ترین انواع مورد استفاده در پروژه های مقاوم سازی هستند.

FRP می تواند ظرفیت خمشی تیرها، مقاومت برشی بعضی اعضا و محصورشدگی ستون های بتنی را افزایش دهد. وزن بسیار کم، ضخامت محدود و سرعت اجرای بالا از مزایای اصلی آن محسوب می شود. با این حال، این روش برای جبران هر نوع ضعف سازه ای مناسب نیست. برای مثال، اگر مشکل ساختمان ناشی از ضعف فونداسیون یا عدم اتصال کامل دیوارهای اصلی باشد، نصب FRP روی چند عضو نمی تواند جایگزین اصلاح سیستم باربر شود. مقاومت چسب در برابر حرارت، کیفیت زیرسازی و جهت قرارگیری الیاف نیز تاثیر مستقیم بر عملکرد نهایی دارند.

روش مقاوم سازی	کاربرد اصلی	مزیت مهم	محدودیت یا نکته اجرایی
اجرای کلاف بتنی	ایجاد پیوستگی میان دیوارها، ستون ها و پی های مجزا	بهبود مسیر انتقال نیرو و کاهش حرکت مستقل اجزای سازه	اتصال کلاف جدید به سازه موجود باید توان انتقال نیروی برشی و کششی را داشته باشد
استفاده از وال پست	مهار دیوارهای پیرامونی و داخلی در برابر حرکت خارج از صفحه	کاهش خطر ترک خوردگی، واژگونی و جدا شدن دیوار هنگام زلزله	اتصال بیش از حد صلب می تواند مانع حرکت طبیعی قاب و باعث آسیب دیوار شود
ژاکت بتنی	تقویت ستون ها، پایه ها و برخی دیوارهای سازه ای	افزایش ظرفیت محوری، خمشی، برشی و محصورشدگی بتن	موجب افزایش ابعاد عضو و وزن مرده سازه می شود و باید ظرفیت فونداسیون کنترل شود
ژاکت فولادی	تقویت سریع ستون ها و اعضای باربر با افزایش محدود ابعاد	سرعت اجرای بالا و افزایش مناسب مقاومت و شکل پذیری	کنترل خوردگی، حفاظت حریق، کیفیت جوش و نحوه اتصال به فونداسیون ضروری است
الیاف FRP	تقویت موضعی تیرها، ستون ها و اعضای بتنی	وزن کم، ضخامت ناچیز و اجرای سریع	برای ضعف فونداسیون یا نبود پیوستگی کلی سازه به تنهایی مناسب نیست و کیفیت چسبندگی اهمیت زیادی دارد

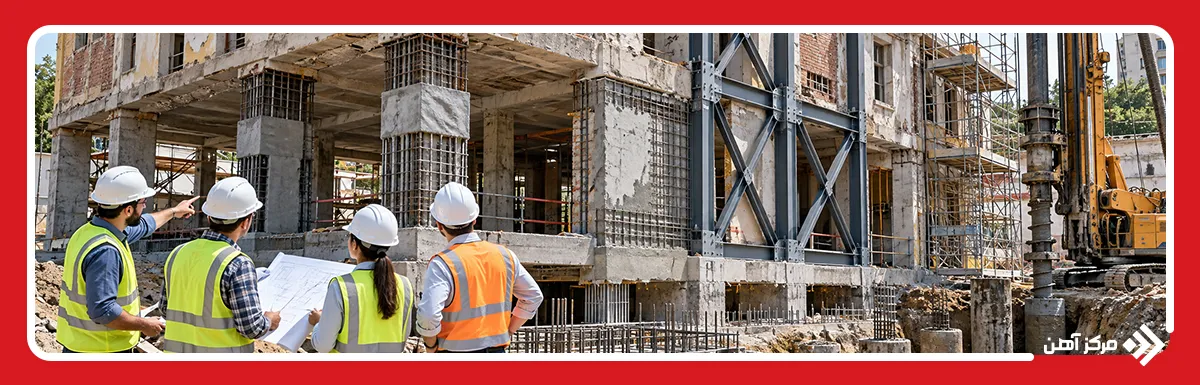

مقاوم سازی ساختمان قدیمی بدون شناژ چگونه انجام می شود؟

در مقاوم سازی ساختمان قدیمی بدون شناژ اولین مرحله تعیین سیستم واقعی باربری ساختمان است. نقشه های قدیمی معمولا کامل نیستند و گاهی تغییرات متعددی طی سال ها در بنا ایجاد شده است. بنابراین مهندس باید ضخامت و جهت دیوارها، محل ستون ها، نوع سقف، هندسه پی، کیفیت مصالح و ترک های فعال را در محل بررسی کند. آزمایش مقاومت بتن، بررسی آرماتور با تجهیزات غیر مخرب، نمونه برداری از مصالح بنایی و گمانه زنی فونداسیون می توانند اطلاعات لازم برای مدل سازی را فراهم کنند. همچنین باید مشخص شود که ترک های موجود ناشی از نشست، زلزله، ضعف مصالح، تغییر کاربری یا حذف یک عضو باربر هستند.

پس از شناخت سازه، نحوه مقاوم سازی ساختمان بدون شناژ بر اساس بحرانی ترین مکانیزم شکست تعیین می شود. در ساختمان بنایی ممکن است اجرای کلاف پیرامونی، تقویت دیوارها، اصلاح اتصال سقف به دیوار و مهار بازشوها اولویت داشته باشد. در ساختمان دارای قاب بتنی یا فولادی، ممکن است تقویت ستون، اضافه کردن دیوار برشی یا مهاربند، اصلاح اتصالات و تقویت فونداسیون ضروری باشد. در بناهای قدیمی نباید یک راهکار ثابت برای تمام طبقات و اعضا در نظر گرفت؛ زیرا خواص مصالح و وضعیت آسیب در نقاط مختلف یکسان نیست. طراحی مرحله بندی شده نیز اهمیت دارد تا هنگام اجرای عملیات، مسیر باربری موقت ساختمان مختل نشود.

مقاوم سازی فونداسیون ساختمان بدون شناژ

فونداسیون نقطه نهایی انتقال بار ساختمان به زمین است و اگر ظرفیت آن کافی نباشد، تقویت اعضای فوقانی نمی تواند ایمنی مورد انتظار را ایجاد کند. در بررسی پی باید ابعاد واقعی فونداسیون، عمق استقرار، مقدار و آرایش آرماتور، مقاومت بتن، وضعیت خاک زیر پی و وجود نشست یا چرخش بررسی شود. همچنین در ساختمان های بدون شناژ، حرکت نسبی بین پی های منفرد اهمیت ویژه ای دارد. طراحی تقویت ساختمان بدون شناژ زمانی کامل است که هم رفتار سازه بالای زمین و هم Foundation-Soil Interaction یا اندرکنش خاک و سازه بررسی شده باشد.

تقویت پی با افزایش ابعاد فونداسیون

یکی از روش های رایج برای افزایش ظرفیت پی، بزرگ کردن سطح یا ضخامت فونداسیون موجود است که اصطلاحا Underpinning یا Enlargement نیز در برخی سیستم ها به کار می رود. با افزایش سطح تماس پی و خاک، فشار متوسط زیر فونداسیون کاهش پیدا می کند و در صورت طراحی صحیح، ظرفیت خمشی و برشی پی نیز افزایش می یابد.

برای ایجاد عملکرد یکپارچه، بتن جدید باید به شکل مناسبی به پی قدیمی متصل شود. این کار معمولا با زبر کردن سطح، سوراخ کاری، کاشت میلگرد و استفاده از آرماتورهای جدید انجام می گیرد. در برخی پروژه ها افزایش ابعاد پی به صورت مرحله ای اجرا می شود تا پایداری ساختمان در طول عملیات حفظ شود. اگر دو فونداسیون مجاور نیاز به ارتباط سازه ای داشته باشند، می توان همزمان با توسعه پی، کلاف یا تیر رابط مناسب نیز اجرا کرد.

استفاده از میکروپایل برای افزایش ظرفیت باربری خاک

زمانی که خاک سطحی ظرفیت کافی ندارد یا افزایش ابعاد فونداسیون از نظر معماری و اجرایی امکان پذیر نیست، میکروپایل می تواند گزینه موثری باشد. میکروپایل ها اعضای باریک و عمیقی هستند که با حفاری، قرار دادن عضو مسلح کننده و تزریق دوغاب سیمان اجرا می شوند. این اعضا می توانند بار را از فونداسیون موجود به لایه های عمیق تر و مقاوم تر زمین منتقل کنند.

اتصال سر میکروپایل به پی اهمیت زیادی دارد؛ زیرا بار باید از سازه موجود وارد عضو عمیق جدید شود. برای این منظور ممکن است از کلاهک بتنی، صفحات فولادی، میلگردهای کاشت شده یا جزئیات ترکیبی استفاده شود. آرایش میکروپایل ها نیز باید بر اساس بار محوری، نیروهای جانبی، ظرفیت اصطکاکی خاک و محدودیت های اجرایی انتخاب شود. استفاده از تعداد زیاد میکروپایل بدون تحلیل ژئوتکنیکی لزوما باعث افزایش ایمنی نمی شود و حتی می تواند توزیع نیرو در فونداسیون را پیچیده تر کند.

بهترین روش مقاوم سازی ساختمان بدون شناژ چیست؟

یک روش مقاوم سازی ساختمان بدون شناژ را نمی توان برای تمام ساختمان ها به عنوان بهترین گزینه معرفی کرد. راهکار مناسب باید مستقیما مکانیزم ضعف سازه را هدف قرار دهد. اگر مشکل اصلی حرکت مستقل پی ها باشد، اتصال و تقویت فونداسیون اولویت دارد. اگر ستون ها ظرفیت کافی نداشته باشند، ژاکت بتنی یا فولادی می تواند مناسب باشد. در ساختمان بنایی که خطر جدا شدن دیوارها وجود دارد، اجرای کلاف و تقویت اتصالات سقف و دیوار معمولا اهمیت بیشتری پیدا می کند. در بعضی پروژه ها نیز ترکیبی از چند روش لازم است.

بهترین تصمیم زمانی گرفته می شود که عملکرد سازه قبل و بعد از تقویت به صورت کمی مقایسه شود. مهندس باید تغییرات ظرفیت برشی، مقاومت خمشی، دریفت طبقات، شکل پذیری، نشست و نیروهای وارد بر فونداسیون را کنترل کند. همچنین محدودیت معماری، امکان تخلیه ساختمان، هزینه، زمان اجرا و دوام مصالح در انتخاب نهایی موثر هستند. بنابراین روش های مقاوم سازی ساختمان بدون شناژ باید نتیجه ارزیابی سازه ای و ژئوتکنیکی باشند، نه انتخاب صرف بر اساس سرعت اجرا یا هزینه کمتر.
