آموزش ساخت نوار نقاله از طراحی تا اجرا

ساخت نوار نقاله یکی از مهم ترین بخش های طراحی خطوط انتقال مواد در صنایع مختلف است و نقش مهمی در افزایش سرعت تولید، کاهش هزینه های جابه جایی و بهبود راندمان کارخانه ها دارد. امروزه در بسیاری از صنایع معدنی، فولادی، غذایی و بسته بندی از سیستم های انتقال مواد استفاده می شود و طراحی صحیح این تجهیزات تاثیر مستقیمی بر عملکرد خط تولید دارد. برای اجرای یک سیستم حرفه ای، باید تمام قطعات، محاسبات و مراحل ساخت به صورت دقیق بررسی شوند تا دستگاه بتواند عملکرد پایدار و ایمنی مناسبی داشته باشد. همچنین، در بسیاری از پروژه های صنعتی، عواملی مانند قیمت آهن روی هزینه ساخت شاسی، فریم و قطعات فلزی تاثیر مستقیم دارند و بخش مهمی از هزینه نهایی پروژه را تشکیل می دهند.

در فرآیند طراحی و ساخت نوار نقاله باید قطعات مختلفی مانند تسمه، رولیک، موتور، گیربکس، درام و سیستم تنظیم کشش به درستی انتخاب شوند. همچنین، بررسی ظرفیت حمل مواد، سرعت حرکت تسمه و نوع سیستم انتقال قدرت اهمیت زیادی دارد. در بسیاری از خطوط صنعتی، استفاده از تجهیزاتی مانند کانترویت نوار نقاله باعث تنظیم بهتر کشش تسمه و بهبود عملکرد دستگاه می شود. به همین دلیل، نحوه ساخت نوار نقاله فقط به مونتاژ قطعات محدود نمی شود و شامل طراحی مهندسی، انتخاب متریال مناسب و اجرای دقیق سیستم انتقال مواد است.

در ادامه این مقاله مرکزآهن، نحوه ساخت نوار نقاله، قطعات مورد نیاز، مراحل ساخت، نحوه طراحی و محاسبات مهم در ساخت انواع نوار نقاله به صورت کامل بررسی خواهد شد تا شناخت دقیق تری از فرآیند طراحی و اجرای این تجهیزات صنعتی به دست آورید.

قطعات مورد نیاز در ساخت نوار نقاله

برای ساخت نوار نقاله باید قطعات مختلفی با دقت بالا انتخاب و مونتاژ شوند تا سیستم بتواند انتقال مواد را به صورت مداوم و بدون مشکل انجام دهد. هرکدام از این قطعات وظیفه مشخصی دارند و کیفیت آن ها تاثیر مستقیمی بر عملکرد دستگاه خواهد داشت. در طراحی و ساخت نوار نقاله، ابتدا نوع مواد، ظرفیت انتقال و شرایط کاری مشخص می شود و سپس قطعات متناسب با پروژه انتخاب می گردند. یکی از مهم ترین بخش های طراحی این سیستم ها، محاسبه ظرفیت حمل بار نوار نقاله است، زیرا انتخاب اشتباه قطعات می تواند باعث کاهش راندمان یا آسیب به تجهیزات شود.

در ساخت نوار نقاله صنعتی، قطعاتی مانند تسمه، رولیک، شاسی، درام، موتور، گیربکس و سیستم تنظیم کشش اهمیت زیادی دارند. هماهنگی بین این تجهیزات باعث می شود مواد با سرعت مناسب و کمترین میزان استهلاک جابه جا شوند. همچنین، در طراحی سیستم های حرفه ای، موضوع محاسبه کشش موثر در نوار نقاله اهمیت زیادی دارد، زیرا میزان کشش تسمه باید به گونه ای تنظیم شود که حرکت دستگاه روان و پایدار باقی بماند.

کیفیت متریال مورد استفاده در قطعات نوار نقاله نیز بسیار مهم است. در بسیاری از پروژه ها از فولاد مقاوم برای ساخت شاسی و درام استفاده می شود تا دستگاه بتواند فشار کاری بالا را تحمل کند. همچنین، انتخاب صحیح موتور و گیربکس باعث کاهش مصرف انرژی و افزایش عمر مفید سیستم خواهد شد.

در مجموع، ساخت نوار نقاله نیازمند انتخاب دقیق قطعات و انجام محاسبات مهندسی مناسب است و هر بخش از دستگاه نقش مهمی در عملکرد نهایی سیستم انتقال مواد دارد.

تسمه نقاله

تسمه نقاله یکی از اصلی ترین قطعات در ساخت سیستم های انتقال مواد است و وظیفه جابه جایی محصولات و مواد را بر عهده دارد. این بخش به صورت پیوسته روی رولیک ها حرکت می کند و مواد را در طول مسیر منتقل می سازد. نوع تسمه با توجه به وزن مواد، شرایط محیطی و نوع کاربرد انتخاب می شود و می تواند از جنس لاستیکی، PVC، پلی اورتان یا فلز ساخته شود. بسیاری از افرادی که وارد حوزه طراحی سیستم های انتقال مواد می شوند ابتدا این سوال را مطرح می کنند که کانوایر چیست و چه تفاوتی با نوار نقاله دارد، زیرا در بسیاری از پروژه ها این دو اصطلاح به جای یکدیگر استفاده می شوند.

در ساخت نوار نقاله صنعتی، انتخاب تسمه مناسب اهمیت بسیار زیادی دارد، زیرا این قطعه بیشترین تماس را با مواد دارد و به صورت مداوم تحت فشار و اصطکاک قرار می گیرد. اگر جنس تسمه متناسب با شرایط کاری انتخاب نشود، احتمال پارگی، سایش و کاهش راندمان سیستم افزایش پیدا می کند. به همین دلیل، در طراحی و ساخت نوار نقاله باید عواملی مانند نوع مواد، دمای محیط، سرعت حرکت و ظرفیت حمل بررسی شوند.

برخی تسمه ها برای انتقال مواد سبک و برخی دیگر برای حمل مواد سنگین یا داغ طراحی می شوند. همچنین، در صنایع غذایی معمولا از تسمه های بهداشتی و مقاوم در برابر رطوبت استفاده می شود تا شرایط استاندارد حفظ گردد.

رولیک و غلطک

رولیک و غلطک از مهم ترین قطعات در ساخت نوار نقاله هستند و وظیفه هدایت و پشتیبانی تسمه را بر عهده دارند. این قطعات باعث می شوند تسمه به صورت روان و یکنواخت حرکت کند و فشار وارد شده به سیستم کاهش پیدا کند. کیفیت رولیک ها تاثیر مستقیمی بر عملکرد دستگاه، میزان اصطکاک و طول عمر تسمه دارد. به همین دلیل، در طراحی و ساخت نوار نقاله صنعتی باید نوع رولیک متناسب با وزن مواد و شرایط کاری انتخاب شود. همچنین، انتخاب صحیح رولیک می تواند باعث کاهش لرزش، صدای دستگاه و استهلاک قطعات شود.

در برخی سیستم های انتقال مواد، به ویژه در صنایع سنگین، از تسمه فولادی استفاده می شود تا دستگاه بتواند مواد بسیار داغ، تیز یا سنگین را جابه جا کند. در این شرایط، رولیک ها و غلطک ها نیز باید مقاومت بالایی در برابر فشار و حرارت داشته باشند تا عملکرد سیستم دچار مشکل نشود. همچنین، نوع بلبرینگ و پوشش رولیک ها اهمیت زیادی دارد، زیرا این قطعات به صورت مداوم در حال چرخش هستند و در صورت کیفیت پایین، خرابی سیستم افزایش پیدا می کند.

رولیک ها در مدل های مختلفی مانند رولیک رفت، برگشت، ضربه گیر و راهنما تولید می شوند و هرکدام وظیفه خاصی در سیستم انتقال مواد دارند. استفاده از رولیک مناسب باعث حرکت نرم تر تسمه و کاهش مصرف انرژی خواهد شد.

شاسی و فریم

شاسی و فریم ساختار اصلی نوار نقاله را تشکیل می دهند و تمام قطعات دستگاه روی این بخش نصب می شوند. استحکام و کیفیت شاسی تاثیر مستقیمی بر دوام، ایمنی و عملکرد سیستم انتقال مواد دارد. به همین دلیل، در طراحی و ساخت نوار نقاله باید نوع فریم متناسب با ظرفیت حمل بار، طول مسیر و شرایط کاری انتخاب شود.

در بیشتر پروژه های صنعتی، شاسی از پروفیل های فولادی، تیرآهن یا ورق های فلزی مقاوم ساخته می شود تا دستگاه بتواند فشار و وزن مواد را تحمل کند. همچنین، در برخی محیط های مرطوب یا صنایع غذایی از فریم های ضد زنگ یا آلومینیومی استفاده می شود تا احتمال خوردگی کاهش پیدا کند.

نوع طراحی شاسی نیز اهمیت زیادی دارد. اگر فریم به درستی طراحی نشود، ممکن است دستگاه هنگام کار دچار لرزش یا تغییر شکل شود و عملکرد تسمه و رولیک ها مختل گردد. به همین دلیل، در ساخت نوار نقاله صنعتی معمولا از تقویت کننده ها و پایه های مقاوم استفاده می شود تا پایداری سیستم افزایش پیدا کند.

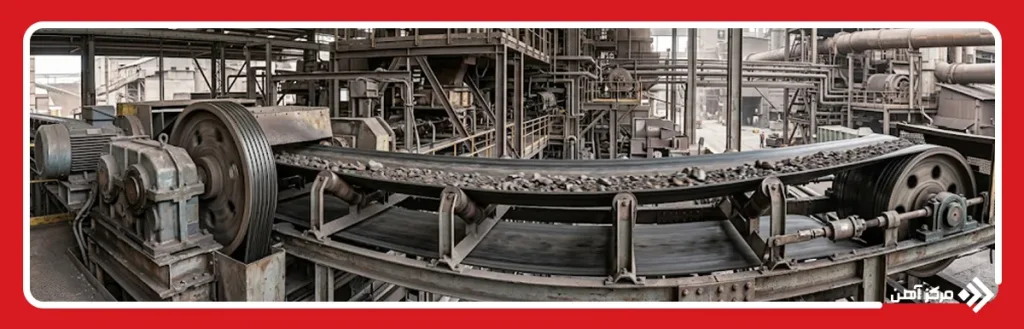

درام محرک و متحرک

درام محرک و متحرک از مهم ترین قطعات در ساخت نوار نقاله هستند و وظیفه حرکت و هدایت تسمه را بر عهده دارند. درام محرک به موتور و گیربکس متصل می شود و نیروی لازم برای حرکت تسمه را تامین می کند. در مقابل، درام متحرک در انتهای مسیر قرار می گیرد و باعث هدایت صحیح تسمه و حفظ تعادل حرکت آن می شود.

این قطعات معمولا از فولاد مقاوم ساخته می شوند تا بتوانند فشار و اصطکاک ناشی از حرکت مداوم تسمه را تحمل کنند. در برخی سیستم ها، سطح درام با روکش لاستیکی پوشانده می شود تا اصطکاک بیشتری ایجاد شود و تسمه دچار لغزش نشود.

قطر و ابعاد درام ها با توجه به نوع تسمه، ظرفیت بار و سرعت حرکت انتخاب می شود. اگر درام به درستی طراحی نشود، ممکن است تسمه از مسیر خارج شود یا استهلاک قطعات افزایش پیدا کند.

موتور و گیربکس

موتور و گیربکس وظیفه تامین نیروی حرکتی نوار نقاله را بر عهده دارند و یکی از اصلی ترین بخش های سیستم انتقال مواد محسوب می شوند. موتور انرژی الکتریکی را به حرکت تبدیل می کند و گیربکس سرعت و قدرت لازم را تنظیم می نماید تا تسمه بتواند مواد را با سرعت مناسب جابه جا کند.

انتخاب موتور و گیربکس به عواملی مانند ظرفیت حمل بار، طول مسیر، سرعت تسمه و شرایط کاری بستگی دارد. در نوار نقاله های صنعتی معمولا از موتورهای قدرتمند و گیربکس های مقاوم استفاده می شود تا دستگاه بتواند به صورت مداوم کار کند.

یکی از نکات مهم در طراحی این بخش، تنظیم صحیح توان و سرعت حرکت است. اگر توان موتور کمتر از نیاز سیستم باشد، راندمان دستگاه کاهش پیدا می کند و احتمال خرابی افزایش می یابد. همچنین، سرویس و روغن کاری منظم گیربکس تاثیر زیادی بر طول عمر تجهیزات دارد.

سیستم تنظیم کشش

سیستم تنظیم کشش یکی از بخش های مهم در ساخت نوار نقاله است و وظیفه آن حفظ میزان مناسب کشش تسمه در زمان کار دستگاه می باشد. اگر کشش تسمه بیش از حد کم یا زیاد باشد، عملکرد سیستم دچار مشکل می شود و احتمال لغزش، پارگی یا انحراف تسمه افزایش پیدا می کند.

در بسیاری از نوار نقاله های صنعتی، از سیستم های پیچ تنظیم، وزنه تعادل یا مکانیزم های خودکار برای کنترل کشش تسمه استفاده می شود. این تجهیزات باعث می شوند تسمه در تمام شرایط کاری به صورت یکنواخت حرکت کند و فشار وارد شده به رولیک ها و درام ها کاهش یابد.

یکی از مزایای مهم سیستم تنظیم کشش، افزایش طول عمر تسمه و کاهش استهلاک قطعات است. همچنین، تنظیم صحیح کشش باعث می شود انتقال مواد با دقت و پایداری بیشتری انجام شود و مصرف انرژی سیستم کاهش پیدا کند.

در پروژه های بزرگ صنعتی، انتخاب نوع سیستم تنظیم کشش به ظرفیت دستگاه، طول مسیر و نوع تسمه بستگی دارد. اگر این بخش به درستی طراحی نشود، عملکرد کل نوار نقاله تحت تاثیر قرار می گیرد.

ساخت نوار نقاله چگونه انجام می شود؟

ساخت نوار نقاله یک فرآیند مهندسی و مرحله ای است که از طراحی اولیه شروع می شود و تا نصب و راه اندازی نهایی ادامه پیدا می کند. در این فرآیند، تمام قطعات و محاسبات باید با دقت انجام شوند تا سیستم بتواند مواد را با کمترین استهلاک و بیشترین راندمان جابه جا کند.

در مرحله اول، نوع مواد، ظرفیت انتقال، طول مسیر و شرایط کاری مشخص می شوند. سپس بر اساس این اطلاعات، نوع نوار نقاله، ابعاد شاسی، توان موتور و نوع تسمه انتخاب می گردد. همچنین، نقشه ساخت نوار نقاله تهیه می شود تا تمام جزئیات فنی قبل از اجرا مشخص باشند.

بعد از طراحی، مراحل ساخت شاسی، نصب رولیک ها، درام ها، موتور و سیستم انتقال قدرت انجام می شود. در ادامه، تسمه روی دستگاه نصب و میزان کشش آن تنظیم می گردد تا حرکت سیستم به صورت یکنواخت انجام شود.

یکی از مهم ترین بخش های نحوه ساخت نوار نقاله، انجام تست های نهایی است. در این مرحله، عملکرد موتور، حرکت تسمه، میزان لرزش و ظرفیت انتقال مواد بررسی می شود تا از عملکرد صحیح دستگاه اطمینان حاصل گردد.

در مجموع، طراحی و ساخت نوار نقاله نیازمند دقت بالا، محاسبات مهندسی و انتخاب صحیح قطعات است و هر مرحله تاثیر مستقیمی بر عملکرد نهایی سیستم انتقال مواد خواهد داشت.

در ادامه با مراحل ساخت نوار نقاله بیشتر آشنا می شوید:

طراحی اولیه نوار نقاله

طراحی اولیه نوار نقاله اولین مرحله در ساخت این سیستم است و تاثیر زیادی بر عملکرد نهایی دستگاه دارد. در این مرحله، مشخصات فنی مانند نوع مواد، ظرفیت انتقال، طول مسیر، سرعت حرکت و شرایط محیطی بررسی می شوند تا سیستم متناسب با نیاز پروژه طراحی گردد.

یکی از مهم ترین بخش های طراحی، انتخاب ابعاد مناسب شاسی و تسمه است. اگر ابعاد دستگاه به درستی تعیین نشود، ممکن است ظرفیت انتقال کاهش پیدا کند یا فشار زیادی به قطعات وارد شود. همچنین، زاویه مسیر و میزان شیب نوار نقاله نیز در طراحی اهمیت زیادی دارند.

در بسیاری از پروژه ها، نقشه ساخت نوار نقاله به صورت دقیق تهیه می شود تا محل نصب قطعات، نوع اتصالات و ابعاد تجهیزات مشخص باشند. این موضوع باعث کاهش خطا در زمان ساخت و نصب خواهد شد.

همچنین، در طراحی اولیه باید نوع موتور، سیستم انتقال قدرت و میزان کشش تسمه نیز محاسبه شوند تا دستگاه بتواند عملکرد پایداری داشته باشد.

انتخاب نوع کانوایر

انتخاب نوع کانوایر یکی از مهم ترین مراحل در نحوه ساخت نوار نقاله است، زیرا هر سیستم برای نوع خاصی از مواد و شرایط کاری طراحی می شود. اگر نوع نوار نقاله به درستی انتخاب نشود، راندمان سیستم کاهش پیدا می کند و هزینه های نگهداری افزایش می یابد.

در صنایع مختلف، از مدل های تسمه ای، رولیکی، زنجیری، شیبدار و مدولار استفاده می شود. برای مثال، نوار نقاله تسمه ای بیشتر برای انتقال مواد فله و محصولات سبک کاربرد دارد، در حالی که مدل زنجیری برای حمل بارهای سنگین مناسب تر است.

یکی از عوامل مهم در انتخاب نوع کانوایر، وزن و نوع مواد است. همچنین، طول مسیر، شرایط محیطی، دمای کاری و ظرفیت انتقال نیز باید بررسی شوند. در برخی پروژه ها، ساخت نوار نقاله ثابت و استفاده از آن مناسب تر است و در برخی دیگر سیستم های متحرک یا شیبدار کاربرد بیشتری دارند.

علاوه بر این، میزان مصرف انرژی و هزینه تعمیرات نیز در انتخاب سیستم تاثیرگذار هستند. انتخاب صحیح نوع نوار نقاله باعث بهبود عملکرد و کاهش استهلاک تجهیزات خواهد شد.

انتخاب متریال مناسب

انتخاب متریال مناسب در ساخت نوار نقاله اهمیت بسیار زیادی دارد، زیرا کیفیت مواد اولیه مستقیما روی استحکام، طول عمر و عملکرد سیستم تاثیر می گذارد. نوع متریال باید با توجه به شرایط کاری، وزن مواد و محیط استفاده انتخاب شود تا دستگاه بتواند در طولانی مدت بدون مشکل کار کند.

در بیشتر پروژه های صنعتی، برای ساخت شاسی و فریم از فولاد استفاده می شود، زیرا مقاومت بالایی در برابر فشار و ضربه دارد. همچنین، در محیط های مرطوب یا صنایع غذایی معمولا از فولاد ضد زنگ یا آلومینیوم استفاده می شود تا احتمال خوردگی کاهش پیدا کند.

جنس تسمه نیز اهمیت زیادی دارد و باید متناسب با نوع مواد انتخاب شود. برای مثال، در صنایع سنگین از تسمه های مقاوم در برابر سایش و در صنایع غذایی از تسمه های بهداشتی استفاده می گردد. همچنین، برخی پروژه ها نیاز به تسمه های مقاوم در برابر حرارت یا مواد شیمیایی دارند.

یکی دیگر از نکات مهم، کیفیت قطعاتی مانند رولیک، بلبرینگ و درام ها است. استفاده از قطعات مقاوم باعث کاهش استهلاک و افزایش عمر دستگاه خواهد شد.

ساخت شاسی

ساخت شاسی یکی از مهم ترین مراحل در ساخت نوار نقاله است، زیرا تمام قطعات دستگاه روی این بخش نصب می شوند و استحکام کلی سیستم به کیفیت شاسی بستگی دارد. طراحی و اجرای صحیح فریم باعث می شود دستگاه در برابر فشار، لرزش و وزن مواد مقاومت کافی داشته باشد.

در این مرحله، ابتدا پروفیل ها و قطعات فلزی بر اساس نقشه طراحی شده برش داده می شوند و سپس عملیات جوشکاری و مونتاژ انجام می گیرد. دقت در اندازه گیری و تراز بودن شاسی اهمیت زیادی دارد، زیرا کوچک ترین خطا می تواند باعث انحراف تسمه و کاهش راندمان دستگاه شود.

در بسیاری از پروژه های صنعتی، از تقویت کننده ها و پایه های مقاوم برای افزایش استحکام فریم استفاده می شود. همچنین، در برخی سیستم ها از پوشش های ضد زنگ برای جلوگیری از خوردگی استفاده می گردد.

بعد از مونتاژ، وضعیت جوش ها و استحکام اتصالات بررسی می شود تا دستگاه بتواند در شرایط کاری سنگین عملکرد پایداری داشته باشد.

نصب رولیک ها و درام

نصب رولیک ها و درام یکی از مراحل مهم در ساخت نوار نقاله است و دقت در اجرای این بخش تاثیر مستقیمی بر حرکت روان تسمه و عملکرد صحیح دستگاه دارد. رولیک ها وظیفه هدایت و پشتیبانی تسمه را بر عهده دارند و درام ها نیروی حرکتی را به تسمه منتقل می کنند.

در این مرحله، ابتدا محل قرارگیری رولیک ها بر اساس نقشه طراحی مشخص می شود و سپس رولیک ها با فاصله مناسب روی شاسی نصب می گردند. اگر فاصله رولیک ها به درستی تنظیم نشود، تسمه دچار افتادگی یا لرزش خواهد شد.

بعد از نصب رولیک ها، درام محرک و متحرک در دو انتهای دستگاه نصب می شوند. درام محرک به موتور و گیربکس متصل است و وظیفه حرکت تسمه را بر عهده دارد، در حالی که درام متحرک باعث هدایت صحیح تسمه می شود.

یکی از نکات مهم در این مرحله، تراز بودن رولیک ها و درام ها است. کوچک ترین انحراف می تواند باعث خارج شدن تسمه از مسیر و افزایش استهلاک قطعات شود.

نصب موتور و سیستم انتقال قدرت

نصب موتور و سیستم انتقال قدرت یکی از حساس ترین مراحل در ساخت نوار نقاله محسوب می شود، زیرا این بخش وظیفه تامین نیروی حرکتی دستگاه را بر عهده دارد. اگر موتور یا سیستم انتقال قدرت به درستی نصب نشوند، عملکرد دستگاه دچار مشکل خواهد شد و احتمال خرابی تجهیزات افزایش پیدا می کند.

در این مرحله، ابتدا موتور و گیربکس روی شاسی نصب می شوند و سپس اتصال آن ها به درام محرک انجام می گیرد. همچنین، قطعاتی مانند زنجیر، کوپلینگ یا تسمه انتقال قدرت نیز نصب می شوند تا نیروی موتور به سیستم منتقل گردد.

یکی از مهم ترین نکات در نصب این بخش، تنظیم دقیق هم راستایی قطعات است. اگر موتور و گیربکس به درستی تراز نباشند، لرزش و استهلاک سیستم افزایش پیدا می کند. همچنین، توان موتور باید متناسب با ظرفیت حمل مواد انتخاب شود تا دستگاه بتواند عملکرد پایداری داشته باشد.

بعد از نصب، عملکرد موتور و سیستم انتقال قدرت بررسی می شود تا حرکت تسمه به صورت یکنواخت انجام گیرد و فشار اضافی به قطعات وارد نشود.

نصب و تنظیم تسمه نقاله

نصب و تنظیم تسمه نقاله آخرین بخش مهم در مونتاژ سیستم انتقال مواد است و دقت در اجرای آن تاثیر مستقیمی بر عملکرد دستگاه دارد. در این مرحله، تسمه روی رولیک ها و درام ها قرار می گیرد و سپس میزان کشش آن تنظیم می شود تا حرکت تسمه به صورت یکنواخت و بدون انحراف انجام شود.

یکی از مهم ترین نکات در نصب تسمه، هم راستا بودن رولیک ها و درام ها است. اگر تسمه به درستی در مسیر قرار نگیرد، ممکن است هنگام حرکت از مسیر خارج شود یا دچار سایش شدید گردد. همچنین، میزان کشش تسمه باید به گونه ای باشد که نه بیش از حد سفت و نه بیش از حد شل باشد.

بعد از نصب، دستگاه به صورت آزمایشی راه اندازی می شود تا وضعیت حرکت تسمه، میزان لرزش و عملکرد رولیک ها بررسی گردد. در صورت وجود انحراف یا لغزش، تنظیمات لازم انجام می شود تا سیستم به حالت پایدار برسد.

در برخی نوار نقاله های صنعتی، از سیستم های خودکار تنظیم کشش استفاده می شود تا عملکرد تسمه در شرایط مختلف ثابت باقی بماند.

مراحل ساخت نوار نقاله

مراحل ساخت نوار نقاله شامل چند بخش اصلی از طراحی اولیه تا تست و راه اندازی نهایی است و هر مرحله باید با دقت بالا انجام شود تا سیستم انتقال مواد عملکرد مناسبی داشته باشد. در پروژه های صنعتی، کوچک ترین خطا در طراحی یا مونتاژ می تواند باعث افزایش استهلاک، کاهش راندمان و حتی توقف خط تولید شود. به همین دلیل، تمام مراحل ساخت باید بر اساس محاسبات مهندسی و شرایط واقعی پروژه انجام شوند.

در مرحله اول، اندازه گیری ها و بررسی شرایط کاری انجام می شود و سپس نقشه ساخت نوار نقاله طراحی می گردد. در این بخش، ظرفیت انتقال، طول مسیر، نوع مواد، سرعت تسمه و توان موتور مشخص می شوند تا تمام قطعات متناسب با نیاز پروژه انتخاب شوند. بعد از طراحی، عملیات برش و ساخت شاسی آغاز می شود و فریم دستگاه با استفاده از پروفیل ها و قطعات فلزی مونتاژ می گردد.

پس از تکمیل شاسی، قطعات مکانیکی مانند رولیک ها، درام ها، موتور، گیربکس و سیستم انتقال قدرت روی دستگاه نصب می شوند. سپس تسمه روی سیستم قرار می گیرد و تنظیم کشش و هم راستایی قطعات انجام می شود تا حرکت تسمه به صورت یکنواخت انجام گیرد.

در مرحله پایانی، تست عملکرد نوار نقاله انجام می شود. در این تست، ظرفیت انتقال مواد، عملکرد موتور، میزان لرزش، صدای دستگاه و حرکت تسمه بررسی می شوند تا در صورت وجود مشکل، تنظیمات نهایی انجام گردد. در مجموع، اجرای صحیح مراحل ساخت نوار نقاله تاثیر مستقیمی بر کیفیت، دوام و راندمان سیستم انتقال مواد خواهد داشت. در ادامه مراحل ساخت نوار نقاله به صورت جداگانه بررسی می شوند:

اندازه گیری و تهیه نقشه

اندازه گیری و تهیه نقشه اولین مرحله اجرایی در ساخت نوار نقاله است و دقت در این بخش تاثیر مستقیمی بر کیفیت نهایی دستگاه دارد. در این مرحله، ابعاد مسیر، ظرفیت حمل مواد، ارتفاع، زاویه شیب و نوع مواد انتقالی بررسی می شوند تا تمام قطعات بر اساس اطلاعات دقیق طراحی شوند.

بعد از اندازه گیری، نقشه ساخت نوار نقاله تهیه می شود و محل نصب رولیک ها، درام ها، موتور و شاسی مشخص می گردد. همچنین، ابعاد تسمه، نوع سیستم انتقال قدرت و فاصله قطعات نیز در نقشه تعیین می شود تا هنگام ساخت، خطاهای اجرایی کاهش پیدا کند.

در پروژه های صنعتی، معمولا طراحی به کمک نرم افزارهای مهندسی انجام می شود تا محاسبات دقیق تر باشند و امکان بررسی عملکرد دستگاه قبل از اجرا وجود داشته باشد. این موضوع باعث کاهش هزینه های اصلاح و افزایش دقت ساخت خواهد شد.

برش و مونتاژ قطعات

بعد از آماده شدن نقشه، عملیات برش و مونتاژ قطعات آغاز می شود. در این مرحله، پروفیل ها، ورق ها و قطعات فلزی بر اساس ابعاد مشخص شده برش داده می شوند و سپس عملیات جوشکاری و مونتاژ انجام می گیرد.

دقت در برش قطعات اهمیت زیادی دارد، زیرا کوچک ترین خطا می تواند باعث ناهماهنگی در نصب رولیک ها و تسمه شود. همچنین، کیفیت جوشکاری تاثیر مستقیمی بر استحکام شاسی و دوام دستگاه خواهد داشت.

پس از مونتاژ فریم، محل نصب رولیک ها، درام ها و موتور بررسی می شود تا تمام قطعات در موقعیت صحیح قرار داشته باشند. در برخی پروژه ها، بعد از جوشکاری از عملیات رنگ آمیزی یا پوشش ضد زنگ نیز استفاده می شود تا مقاومت قطعات در برابر خوردگی افزایش پیدا کند.

نصب قطعات مکانیکی

نصب قطعات مکانیکی یکی از مهم ترین مراحل ساخت نوار نقاله است و شامل نصب تجهیزاتی مانند رولیک ها، درام ها، موتور، گیربکس و سیستم انتقال قدرت می شود. در این مرحله، تمام قطعات باید با دقت بالا و بر اساس نقشه طراحی روی شاسی نصب شوند تا عملکرد دستگاه بدون لرزش و مشکل انجام گیرد.

ابتدا رولیک ها و درام ها در محل مشخص شده قرار می گیرند و سپس موتور و گیربکس روی پایه های مخصوص نصب می شوند. بعد از آن، سیستم انتقال قدرت مانند زنجیر، کوپلینگ یا تسمه انتقال نیرو نصب می گردد تا نیروی موتور به درام محرک منتقل شود.

یکی از نکات مهم در این مرحله، تراز بودن قطعات است. اگر رولیک ها یا درام ها به درستی نصب نشوند، حرکت تسمه دچار انحراف خواهد شد و استهلاک قطعات افزایش پیدا می کند. همچنین، اتصالات مکانیکی باید به خوبی محکم شوند تا دستگاه هنگام کار دچار لرزش نشود.

تست عملکرد نوار نقاله

بعد از نصب کامل قطعات، تست عملکرد نوار نقاله انجام می شود تا از صحت عملکرد سیستم اطمینان حاصل گردد. این مرحله اهمیت زیادی دارد، زیرا مشکلات احتمالی دستگاه قبل از شروع کار اصلی شناسایی و برطرف می شوند.

در ابتدا، نوار نقاله بدون بار راه اندازی می شود تا حرکت تسمه، عملکرد موتور و وضعیت رولیک ها بررسی گردد. سپس دستگاه تحت بار آزمایشی قرار می گیرد تا ظرفیت انتقال مواد و عملکرد سیستم در شرایط واقعی ارزیابی شود.

در زمان تست، مواردی مانند میزان لرزش، صدای دستگاه، کشش تسمه و دمای موتور کنترل می شوند. اگر تسمه از مسیر خارج شود یا لرزش بیش از حد وجود داشته باشد، تنظیمات لازم روی رولیک ها و سیستم کشش انجام می گیرد.

همچنین، عملکرد سیستم انتقال قدرت و میزان هماهنگی قطعات بررسی می شود تا دستگاه بتواند به صورت مداوم و پایدار کار کند.

تنظیم و راه اندازی نهایی

تنظیم و راه اندازی نهایی آخرین مرحله در ساخت نوار نقاله است و در این بخش تمام قسمت های دستگاه به صورت کامل بررسی و تنظیم می شوند تا سیستم آماده بهره برداری شود. این مرحله اهمیت زیادی دارد، زیرا حتی اگر تمام قطعات به درستی نصب شده باشند، بدون تنظیم دقیق ممکن است عملکرد دستگاه دچار مشکل شود.

در ابتدا، میزان کشش تسمه بررسی می شود تا حرکت آن به صورت یکنواخت انجام گیرد. سپس هم راستایی رولیک ها و درام ها کنترل می شود تا تسمه از مسیر خارج نشود. همچنین، سرعت حرکت دستگاه و عملکرد موتور و گیربکس نیز تنظیم می گردد تا انتقال مواد با راندمان مناسب انجام شود.

بعد از تنظیمات اولیه، دستگاه برای مدت مشخصی تحت بار آزمایشی کار می کند تا وضعیت عملکرد آن در شرایط واقعی بررسی شود. در این مرحله، میزان لرزش، صدای سیستم و دمای قطعات کنترل می شوند و در صورت نیاز تنظیمات تکمیلی انجام می گیرد.

همچنین، سیستم های ایمنی و کلیدهای توقف اضطراری نیز بررسی می شوند تا دستگاه در شرایط استاندارد و ایمن کار کند.

ساخت انواع نوار نقاله

ساخت انواع نوار نقاله با توجه به نوع مواد، ظرفیت انتقال و شرایط کاری انجام می شود و هر مدل برای کاربرد مشخصی طراحی می گردد. در صنایع مختلف از سیستم های تسمه ای، رولیکی، زنجیری، شیبدار و صنعتی استفاده می شود و هرکدام ویژگی ها و ساختار متفاوتی دارند.

در برخی پروژه ها، نوار نقاله برای انتقال مواد سبک و بسته بندی شده طراحی می شود و در برخی دیگر، دستگاه باید توانایی جابه جایی مواد سنگین معدنی یا محصولات داغ را داشته باشد. به همین دلیل، انتخاب نوع نوار نقاله تاثیر مستقیمی بر طراحی شاسی، نوع تسمه، موتور و سیستم انتقال قدرت دارد.

همچنین، شرایط محیطی مانند رطوبت، گرد و غبار، دمای بالا یا تماس با مواد شیمیایی در انتخاب نوع سیستم اهمیت زیادی دارند. برای مثال، در صنایع غذایی از نوار نقاله های بهداشتی و ضد زنگ استفاده می شود، در حالی که در صنایع معدنی معمولا سیستم های مقاوم و سنگین کاربرد بیشتری دارند.

یکی دیگر از نکات مهم، نوع مسیر انتقال مواد است. برخی نوار نقاله ها برای مسیرهای مستقیم طراحی می شوند و برخی دیگر قابلیت انتقال مواد در مسیرهای شیبدار یا پیچیده را دارند.

در مجموع، نحوه ساخت انواع نوار نقاله به شرایط پروژه و نوع کاربرد بستگی دارد و انتخاب صحیح سیستم باعث افزایش راندمان و کاهش هزینه های نگهداری خواهد شد.

در ادامه با نحوه ساخت نوار نقاله بیشتر آشنا می شوید:

ساخت نوار نقاله تسمه ای

ساخت نوار نقاله تسمه ای یکی از رایج ترین روش های طراحی سیستم انتقال مواد در صنایع مختلف است و این مدل به دلیل ساختار ساده، هزینه نگهداری مناسب و راندمان بالا کاربرد گسترده ای دارد. در این نوع سیستم، تسمه روی رولیک ها حرکت می کند و مواد را از یک نقطه به نقطه دیگر منتقل می سازد. این نوار نقاله برای جابه جایی مواد فله، کارتن، قطعات صنعتی و محصولات بسته بندی شده استفاده می شود.

در ساخت نوار نقاله تسمه ای، انتخاب نوع تسمه اهمیت بسیار زیادی دارد. تسمه باید بر اساس وزن مواد، سرعت انتقال، شرایط محیطی و نوع کاربرد انتخاب شود تا دستگاه در طولانی مدت عملکرد پایداری داشته باشد. همچنین، طراحی شاسی، فاصله رولیک ها و توان موتور باید متناسب با ظرفیت دستگاه انجام شود تا تسمه دچار لغزش یا انحراف نشود.

این مدل در صنایع غذایی، معدنی، فولادی، بسته بندی و کارخانه های تولیدی کاربرد زیادی دارد و به دلیل امکان طراحی در ابعاد و ظرفیت های مختلف، یکی از پرکاربردترین سیستم های انتقال مواد محسوب می شود.

ساخت نوار نقاله رولیکی

ساخت نوار نقاله رولیکی بیشتر برای جابه جایی کالاهای بسته بندی شده، کارتن ها، پالت ها و قطعات صنعتی انجام می شود. در این مدل، بار روی مجموعه ای از رولیک ها حرکت می کند و انتقال مواد با استفاده از نیروی موتور یا حرکت ثقلی انجام می گیرد. این نوع نوار نقاله در انبارها، خطوط مونتاژ و مراکز توزیع کاربرد فراوانی دارد.

در طراحی نوار نقاله رولیکی، انتخاب جنس و ابعاد رولیک ها اهمیت زیادی دارد. رولیک ها باید توان تحمل وزن بار را داشته باشند و فاصله آن ها نیز متناسب با نوع کالا تعیین شود تا حرکت بارها روان و بدون توقف انجام گیرد. همچنین، استحکام شاسی و کیفیت بلبرینگ ها تاثیر مستقیمی بر دوام سیستم دارند.

یکی از مزایای مهم این نوع نوار نقاله، سادگی ساخت و تعمیرات آسان آن است. همچنین، امکان طراحی سیستم در مسیرهای مستقیم یا منحنی وجود دارد و همین موضوع باعث شده در بسیاری از خطوط صنعتی و انبارداری استفاده گسترده ای داشته باشد.

ساخت نوار نقاله زنجیری

ساخت نوار نقاله زنجیری معمولا برای انتقال بارهای سنگین، قطعات فلزی و محصولات صنعتی انجام می شود. در این سیستم، حرکت مواد به وسیله زنجیرهای مقاوم انجام می گیرد و دستگاه توان تحمل فشار و وزن بالایی دارد. این نوع نوار نقاله بیشتر در صنایع فولاد، خودروسازی، ریخته گری و کارخانه های سنگین استفاده می شود.

در طراحی نوار نقاله زنجیری، کیفیت زنجیرها و استحکام شاسی اهمیت بسیار زیادی دارد، زیرا سیستم به صورت مداوم تحت بار سنگین قرار می گیرد. همچنین، توان موتور و گیربکس باید متناسب با وزن مواد انتخاب شوند تا حرکت سیستم بدون فشار اضافی انجام شود.

یکی دیگر از نکات مهم در ساخت این مدل، روغن کاری و نگهداری منظم زنجیرها است. اگر سرویس دوره ای به درستی انجام نشود، استهلاک قطعات افزایش پیدا می کند و عملکرد دستگاه کاهش می یابد.

در مجموع، نوار نقاله زنجیری به دلیل مقاومت بالا و توان حمل بارهای سنگین، یکی از مهم ترین تجهیزات انتقال مواد در صنایع سنگین محسوب می شود.

ساخت نوار نقاله شیبدار

ساخت نوار نقاله شیبدار برای انتقال مواد در مسیرهای دارای اختلاف ارتفاع انجام می شود و این سیستم در خطوط تولید، انبارها و بخش های بارگیری کاربرد فراوانی دارد. در این مدل، مواد از سطح پایین به بالا یا بالعکس منتقل می شوند و طراحی صحیح زاویه شیب اهمیت زیادی در عملکرد دستگاه دارد.

در نوار نقاله های شیبدار معمولا از تسمه های آجدار یا دیواره دار استفاده می شود تا مواد هنگام حرکت دچار لغزش نشوند. همچنین، توان موتور و سیستم کشش باید متناسب با زاویه شیب و وزن مواد انتخاب شوند تا حرکت تسمه پایدار باقی بماند.

یکی از مزایای مهم این سیستم، صرفه جویی در فضا و افزایش سرعت انتقال مواد است. به همین دلیل، در کارخانه ها و انبارهایی که محدودیت فضا وجود دارد، استفاده از نوار نقاله شیبدار بسیار رایج است.

در مجموع، طراحی صحیح شاسی، انتخاب تسمه مناسب و تنظیم دقیق زاویه شیب نقش مهمی در عملکرد و راندمان نوار نقاله شیبدار دارند و کیفیت ساخت این بخش تاثیر مستقیمی بر طول عمر سیستم خواهد داشت.

ساخت نوار نقاله صنعتی

ساخت نوار نقاله صنعتی برای پروژه های بزرگ و خطوط تولید سنگین انجام می شود و این سیستم ها معمولا برای جابه جایی حجم زیادی از مواد طراحی می شوند. در صنایع معدنی، فولادی، سیمان، پتروشیمی و کارخانه های بزرگ از این نوع نوار نقاله برای انتقال مداوم مواد استفاده می شود.

در طراحی نوار نقاله صنعتی، استحکام شاسی، کیفیت تسمه، توان موتور و مقاومت رولیک ها اهمیت بسیار زیادی دارد، زیرا دستگاه باید در شرایط سخت کاری و به صورت شبانه روزی فعالیت کند. همچنین، انجام محاسبات مهندسی دقیق برای ظرفیت حمل، سرعت تسمه و میزان کشش ضروری است تا سیستم عملکرد پایداری داشته باشد.

در بسیاری از پروژه های صنعتی، از تجهیزات کنترلی و سنسورهای هوشمند برای بررسی عملکرد دستگاه و جلوگیری از خرابی استفاده می شود. این تجهیزات باعث افزایش ایمنی و کاهش هزینه های نگهداری خواهند شد.

در مجموع، ساخت نوار نقاله صنعتی نیازمند طراحی دقیق، استفاده از قطعات مقاوم و اجرای اصول مهندسی است و کیفیت ساخت آن تاثیر مستقیمی بر راندمان و ظرفیت خطوط تولید دارد.

محاسبات مهم در ساخت نوار نقاله

محاسبات مهم در ساخت نوار نقاله نقش اساسی در عملکرد صحیح سیستم انتقال مواد دارند و اگر این محاسبات به درستی انجام نشوند، دستگاه با مشکلاتی مانند کاهش راندمان، استهلاک زیاد یا خرابی قطعات مواجه خواهد شد. به همین دلیل، قبل از ساخت و اجرای سیستم باید تمام اطلاعات فنی و شرایط کاری به صورت دقیق بررسی شوند.

یکی از مهم ترین بخش های طراحی، محاسبه ظرفیت حمل مواد است. در این محاسبه، عواملی مانند عرض تسمه، سرعت حرکت، وزن مواد و زاویه مسیر بررسی می شوند تا دستگاه بتواند حجم مورد نیاز مواد را بدون مشکل جابه جا کند. همچنین، محاسبه سرعت تسمه اهمیت زیادی دارد، زیرا سرعت بیش از حد می تواند باعث ریزش مواد و استهلاک قطعات شود و سرعت پایین نیز راندمان خط تولید را کاهش می دهد.

محاسبه توان موتور نیز یکی دیگر از مراحل مهم طراحی است. موتور باید توان کافی برای حرکت تسمه و انتقال بار را داشته باشد تا سیستم در شرایط کاری سنگین دچار افت عملکرد نشود. علاوه بر این، محاسبه کشش تسمه و میزان فشار وارد شده به رولیک ها و درام ها نیز اهمیت زیادی دارد.

در پروژه های صنعتی، معمولا تمام این محاسبات با استفاده از فرمول های مهندسی و نرم افزارهای تخصصی انجام می شوند تا عملکرد سیستم در شرایط واقعی به درستی پیش بینی شود.

در مجموع، انجام دقیق محاسبات مهندسی باعث افزایش راندمان، کاهش خرابی و بهبود عملکرد نوار نقاله خواهد شد. در ادامه مهم ترین محاسبات مربوط به نوار نقاله بررسی می شوند:

محاسبه ظرفیت حمل بار نوار نقاله

محاسبه ظرفیت حمل بار نوار نقاله یکی از مهم ترین بخش های طراحی سیستم انتقال مواد است و تاثیر مستقیمی بر انتخاب قطعات و عملکرد دستگاه دارد. اگر ظرفیت دستگاه کمتر از میزان مورد نیاز باشد، راندمان خط تولید کاهش پیدا می کند و فشار زیادی به قطعات وارد خواهد شد. از طرف دیگر، طراحی بیش از حد ظرفیت نیز باعث افزایش هزینه های ساخت و مصرف انرژی می شود.

برای محاسبه ظرفیت، عواملی مانند عرض تسمه، سرعت حرکت، نوع مواد، وزن مخصوص و زاویه شیب مسیر بررسی می شوند. هرچه عرض تسمه و سرعت حرکت بیشتر باشد، حجم انتقال مواد نیز افزایش پیدا می کند. البته سرعت بالا همیشه مناسب نیست و باید متناسب با نوع مواد انتخاب شود تا از ریزش یا آسیب به محصولات جلوگیری گردد.

در صنایع معدنی و فولادی که حجم انتقال مواد زیاد است، انجام این محاسبات اهمیت بیشتری دارد، زیرا کوچک ترین خطا می تواند باعث توقف خط تولید شود. به همین دلیل، در پروژه های حرفه ای معمولا از نرم افزارهای مهندسی برای محاسبه دقیق ظرفیت استفاده می شود.

محاسبه سرعت تسمه

محاسبه سرعت تسمه یکی از مهم ترین مراحل در طراحی و ساخت نوار نقاله است، زیرا سرعت حرکت تسمه تاثیر مستقیمی بر ظرفیت انتقال مواد، میزان استهلاک قطعات و راندمان سیستم دارد. انتخاب سرعت نامناسب می تواند باعث کاهش عملکرد دستگاه یا آسیب به مواد انتقالی شود.

برای تعیین سرعت مناسب، عواملی مانند نوع مواد، ظرفیت حمل، طول مسیر و عرض تسمه بررسی می شوند. مواد سبک و ریز معمولا به سرعت متفاوتی نسبت به مواد سنگین یا حجیم نیاز دارند. همچنین، در صنایع غذایی یا بسته بندی، سرعت باید به گونه ای تنظیم شود که محصولات آسیب نبینند.

اگر سرعت تسمه بیش از حد بالا باشد، احتمال ریزش مواد، افزایش لرزش و استهلاک قطعات بیشتر می شود. در مقابل، سرعت پایین نیز باعث کاهش راندمان خط تولید خواهد شد. به همین دلیل، در طراحی حرفه ای نوار نقاله تعادل مناسبی بین سرعت و ظرفیت انتقال ایجاد می شود.

همچنین، توان موتور و نوع گیربکس باید متناسب با سرعت انتخابی باشند تا حرکت تسمه پایدار باقی بماند.

محاسبه توان موتور

محاسبه توان موتور یکی از مهم ترین بخش های طراحی نوار نقاله است، زیرا موتور نیروی اصلی حرکت تسمه و انتقال مواد را تامین می کند. اگر توان موتور کمتر از مقدار مورد نیاز باشد، دستگاه تحت فشار قرار می گیرد و عملکرد آن دچار مشکل می شود. از طرف دیگر، انتخاب موتور بیش از حد قوی نیز باعث افزایش مصرف انرژی و هزینه های اضافی خواهد شد.

برای محاسبه توان موتور، عواملی مانند وزن مواد، طول مسیر، سرعت تسمه، زاویه شیب و میزان اصطکاک سیستم بررسی می شوند. هرچه ظرفیت حمل مواد و طول نوار نقاله بیشتر باشد، توان مورد نیاز موتور نیز افزایش پیدا می کند. همچنین، در نوار نقاله های شیبدار به دلیل فشار بیشتر، موتور قوی تری مورد نیاز است.

در بسیاری از پروژه های صنعتی، موتور به همراه گیربکس انتخاب می شود تا سرعت و قدرت دستگاه به صورت دقیق تنظیم گردد. همچنین، نوع برق مصرفی و شرایط کاری نیز در انتخاب موتور تاثیر زیادی دارند.

در مجموع، محاسبه صحیح توان موتور باعث عملکرد پایدار نوار نقاله، کاهش استهلاک قطعات و جلوگیری از مصرف اضافی انرژی خواهد شد.

محاسبه کشش موثر در نوار نقاله

محاسبه کشش موثر در نوار نقاله یکی از مهم ترین محاسبات مهندسی در طراحی سیستم انتقال مواد است و تاثیر مستقیمی بر انتخاب تسمه، موتور و درام ها دارد. کشش موثر به میزان نیروی مورد نیاز برای حرکت تسمه و انتقال مواد گفته می شود و اگر به درستی محاسبه نشود، عملکرد دستگاه دچار مشکل خواهد شد.

در این محاسبه، عواملی مانند وزن مواد، طول مسیر، سرعت تسمه، اصطکاک رولیک ها و زاویه شیب بررسی می شوند. هرچه وزن مواد و طول نوار نقاله بیشتر باشد، میزان کشش مورد نیاز نیز افزایش پیدا می کند. همچنین، کیفیت رولیک ها و وضعیت تنظیم تسمه تاثیر زیادی بر مقدار کشش دارند.

اگر کشش تسمه کمتر از مقدار لازم باشد، تسمه روی درام لغزش پیدا می کند و انتقال مواد به درستی انجام نمی شود. در مقابل، کشش بیش از حد نیز باعث افزایش فشار روی بلبرینگ ها، رولیک ها و تسمه خواهد شد و استهلاک سیستم را بالا می برد.

به همین دلیل، در پروژه های حرفه ای از سیستم های تنظیم کشش و محاسبات دقیق مهندسی استفاده می شود تا عملکرد دستگاه پایدار باقی بماند.

ساخت نوار نقاله یک فرآیند کاملا مهندسی است و برای اجرای صحیح آن باید تمام مراحل طراحی، انتخاب قطعات، ساخت شاسی، نصب تجهیزات و محاسبات فنی با دقت انجام شوند. هر بخش از سیستم انتقال مواد نقش مهمی در عملکرد نهایی دستگاه دارد و کوچک ترین خطا می تواند باعث کاهش راندمان یا افزایش استهلاک قطعات شود.

در این مقاله مرکزآهن، نحوه ساخت نوار نقاله و قطعات مورد نیاز در ساخت آن شامل تسمه، رولیک، شاسی، درام، موتور و سیستم تنظیم کشش بررسی شدند و سپس مراحل طراحی و اجرای سیستم انتقال مواد توضیح داده شد. همچنین، نحوه ساخت نوار نقاله های مختلف مانند مدل های تسمه ای، رولیکی، زنجیری، شیبدار و صنعتی به صورت کامل بررسی گردید.

یکی از مهم ترین بخش های طراحی، انجام محاسبات مهندسی مانند ظرفیت حمل بار، سرعت تسمه، توان موتور و کشش موثر است.
