اجزای تشکیل دهنده جرثقیل؛ آشنایی با کاربرد هر قطعه

اجزای تشکیل دهنده جرثقیل مجموعه ای هماهنگ از بخش های سازه ای، مکانیکی، هیدرولیکی و الکتریکی است که وظیفه بلند کردن، جابه جایی و فرود ایمن بار را بر عهده دارند. عملکرد مطمئن جرثقیل فقط به قدرت موتور یا ظرفیت اسمی آن وابسته نیست؛ بلکه قلاب، سیم بکسل، قرقره، وینچ، بوم، شاسی، جک های تعادلی، وزنه تعادل، سیستم کنترل و تجهیزات ایمنی باید به صورت یکپارچه کار کنند. جنس و ابعاد قطعات باربر نیز بر دوام و پایداری دستگاه اثر دارد و تغییرات قیمت آهن می تواند هزینه ساخت، نوسازی یا تعمیر بخش هایی مانند بوم، شاسی و سازه نگهدارنده را تحت تاثیر قرار دهد. شناخت دقیق ساختار جرثقیل به مدیر پروژه، اپراتور و مسئول نگهداری کمک می کند تا ظرفیت واقعی دستگاه، مسیر انتقال نیرو و نقاط حساس در برابر سایش، خستگی یا شکست را بهتر ارزیابی کنند.

نوع جرثقیل تعیین می کند که کدام قطعات نقش پررنگ تری داشته باشند. برای نمونه، در مدل های ریلی کیفیت پل، چرخ ها و باند حرکت اهمیت زیادی دارد و قیمت ریل جرثقیل می تواند بخشی از برآورد اجرای مسیر حرکتی را تشکیل دهد؛ در حالی که در نمونه های متحرک، پایداری شاسی، عملکرد جک های تعادلی، بوم تلسکوپی و سیستم هیدرولیک اهمیت بیشتری پیدا می کند. استانداردهای ایمنی نیز بر بازرسی منظم قلاب، طناب فولادی، مکانیزم بالابر، تجهیزات کنترلی، سازه اصلی و ترمز جرثقیل تاکید دارند. در ادامه این مقاله مرکزآهن، اجزای جرثقیل به تفکیک معرفی می شوند تا کاربرد هر قطعه، ارتباط آن با سایر بخش ها و نشانه های مهم خرابی یا فرسودگی آن روشن شود.

اجزای اصلی جرثقیل

اجزای اصلی جرثقیل بر اساس نوع دستگاه، ظرفیت باربرداری و محیط بهره برداری متفاوت هستند، اما همه مدل ها از چند سامانه پایه برای نگهداری، بلند کردن و انتقال بار استفاده می کنند. در جرثقیل سقفی، بالابر بار را به وسیله قلاب و سیم بکسل بالا یا پایین می برد، ترولی در امتداد پل حرکت می کند و پل نیز روی مسیر ریلی جابه جا می شود. در این ساختار، موتور جرثقیل، گیربکس جرثقیل، ترمز، تابلو برق و سیستم کنترل باید حرکت های عمودی و افقی را با دقت هماهنگ کنند. اجزایی مانند قرقره، درام، محدود کننده بار و تجهیزات اتصال نیز مستقیما در ایمنی سیستم بالابر نقش دارند. منابع فنی جرثقیل های سقفی نیز پل، ترولی، بالابر و مسیر حرکت را از بخش های بنیادی این تجهیزات معرفی می کنند.

در جرثقیل متحرک، ساختار جرثقیل علاوه بر مکانیزم بالابر، شامل شاسی جرثقیل، بوم تلسکوپی، جک های تعادلی، وزنه تعادل، کابین اپراتور و سیستم هیدرولیک است. پمپ هیدرولیک انرژی موتور را به فشار سیال تبدیل می کند تا باز و بسته شدن بوم، چرخش سازه و عملکرد برخی وینچ ها انجام شود. در مدل های سنگین، موتور و گیربکس نیروی لازم برای حرکت دستگاه یا مکانیزم های بالابر را تامین می کنند و مجموعه روتکس امکان چرخش بخش فوقانی را فراهم می سازد. هر یک از قطعات جرثقیل باید متناسب با ظرفیت نامی دستگاه انتخاب شوند؛ زیرا خرابی قلاب، سیم بکسل، ترمز یا محدود کننده بار می تواند پایداری کل عملیات را مختل کند. اجزای جرثقیل برجی نیز در بسیاری از بخش ها با سایر جرثقیل ها مشترک هستند، اما قطعاتی مانند دکل، بازوی اصلی، بازوی تعادل و واحد گردان، ساختار متفاوتی نسبت به جرثقیل های متحرک و سقفی دارند. دستورالعمل های ایمنی نیز بر کنترل اجزای باربر، سیستم های حرکتی، جک ها و سیم بکسل تاکید دارند. در ادامه با مهم ترین اجزای تشکیل دهنده جرثقیل آشنا می شوید:

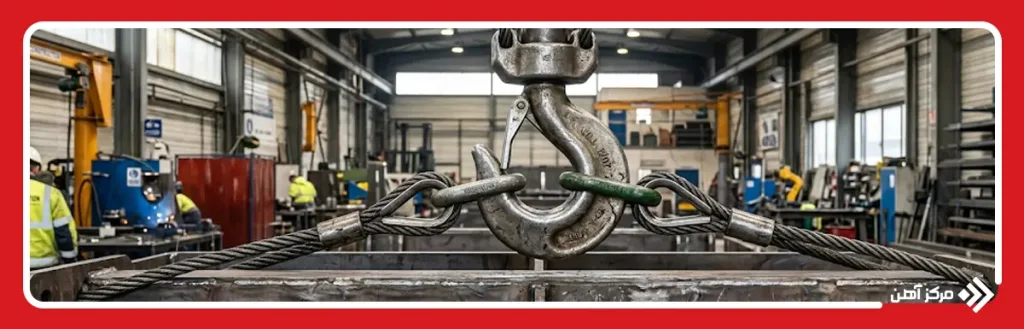

قلاب جرثقیل

قلاب جرثقیل به عنوان عضوی مهم از اجزای تشکیل‌ دهنده جرثقیل، آخرین قطعه باربر در مسیر انتقال نیرو است و بار از طریق اسلینگ، زنجیر، شگل یا سایر تجهیزات اتصال به آن متصل می شود. این قطعه معمولا از فولاد آلیاژی فورج شده و عملیات حرارتی شده ساخته می شود تا بتواند تنش کششی، ضربه و بارهای متناوب را تحمل کند. شکل دهانه، ظرفیت مجاز، شعاع انحنا و نوع قفل ایمنی باید با وزن و ماهیت بار هماهنگ باشد. بار باید در بخش داخلی و مرکزی قلاب قرار گیرد؛ زیرا بارگذاری روی نوک قلاب یا اعمال نیروی جانبی می تواند باعث تغییر شکل، باز شدن دهانه یا شکست قطعه شود.

در بازرسی قلاب باید ترک، خوردگی، سایش، پیچش، تغییر شکل و سلامت ضامن ایمنی بررسی شود. استانداردهای ایمنی OSHA تاکید می کنند که قلاب و ضامن آن از نظر ترک، آسیب حرارتی، فرسودگی و تغییر شکل کنترل شوند و تجهیزات معیوب از سرویس خارج گردند. همچنین قلاب هایی که بیش از حد مجاز باز یا پیچیده شده اند نباید بدون تایید متخصص دوباره استفاده شوند. جوشکاری، گرم کردن یا اصلاح دستی قلاب نیز می تواند خواص مکانیکی آن را تغییر دهد و خطر سقوط بار را افزایش دهد.

بالابر یا درام

بالابر یا درام یکی از بخش های اصلی سیستم بالابر جرثقیل است که سیم بکسل روی سطح آن جمع یا باز می شود. با چرخش درام، طول آزاد سیم بکسل تغییر می کند و قلاب همراه با بار به سمت بالا یا پایین حرکت می کند. نیروی لازم برای این چرخش معمولا از موتور و گیربکس به درام منتقل می شود و ترمز نیز توقف و نگهداری بار در ارتفاع مشخص را کنترل می کند. سطح درام می تواند شیاردار یا بدون شیار باشد، اما قطر، طول، ظرفیت پیچش و نحوه اتصال سیم بکسل باید با طراحی جرثقیل و ظرفیت بار هماهنگ باشد.

در زمان بازرسی این بخش باید ترک، خوردگی، تغییر شکل، سایش شیارها، شل شدن اتصالات و پیچش نامنظم سیم بکسل بررسی شود. قرارگیری نادرست طناب روی درام می تواند باعث له شدگی، ساییدگی و کاهش عمر آن شود. سیم بکسل باید به شکل مطمئن به درام متصل باشد و در پایین ترین وضعیت قلاب نیز تعداد کافی دور روی درام باقی بماند. همچنین عملکرد صحیح ترمز و توقف بدون لغزش بار اهمیت زیادی دارد. OSHA بر مهار مناسب سیم بکسل روی درام و حفظ دورهای لازم طناب در شرایط کاری تاکید می کند.

پمپ هیدرولیک

پمپ هیدرولیک یکی از اجزای کلیدی سیستم هیدرولیک جرثقیل است که انرژی مکانیکی موتور را به جریان و فشار روغن تبدیل می کند. این فشار برای حرکت جک های تعادلی، باز و بسته شدن بوم تلسکوپی، تغییر زاویه بوم و در برخی مدل ها برای چرخش سازه یا راه اندازی وینچ استفاده می شود. پمپ های دنده ای، پیستونی و پره ای از انواع رایج هستند و انتخاب آنها به فشار کاری، دبی مورد نیاز و طراحی دستگاه بستگی دارد. خود پمپ فشار را ایجاد نمی کند، بلکه با به حرکت درآوردن سیال، مقاومت مدار موجب افزایش فشار می شود.

افت قدرت، حرکت کند یا نامنظم بوم، افزایش صدای پمپ و بالا رفتن دمای روغن می تواند نشانه خرابی این بخش باشد. هنگام بازرسی باید سطح و کیفیت روغن، نشتی اتصالات، سلامت شیلنگ ها، فیلترها و فشار خروجی بررسی شود. آلودگی روغن یا ورود هوا به مدار نیز می تواند سبب کاویتاسیون و فرسایش داخلی پمپ شود. شیلنگ ها و اتصالات هیدرولیکی باید به صورت دوره ای از نظر ترک، سایش، تورم و نشتی کنترل شوند.

قرقره جرثقیل

قرقره یکی از اجزای مهم مسیر حرکت سیم بکسل است که جهت نیروی کششی را تغییر می دهد و با تقسیم بار میان چند رشته طناب، نیروی لازم برای بلند کردن بار را کاهش می دهد. این قطعه معمولا در مجموعه قلاب، نوک بوم یا سیستم بالابر نصب می شود و از چرخ شیاردار، محور، یاتاقان و نگهدارنده تشکیل شده است. شکل و عمق شیار باید با قطر سیم بکسل هماهنگ باشد تا طناب هنگام حرکت از مسیر خارج نشود یا تحت فشار نامتعارف قرار نگیرد. تعداد قرقره ها و نحوه سیم بندی نیز بر ظرفیت بالابری و سرعت حرکت قلاب اثر مستقیم دارد.

در بازرسی قرقره جرثقیل باید سایش شیار، ترک، لقی محور، خرابی یاتاقان، گیرکردن چرخ و وجود لبه های تیز کنترل شود. شیار فرسوده یا قطر نامناسب می تواند باعث له شدگی، پارگی رشته ها و کاهش عمر سیم بکسل شود. همچنین طناب باید به درستی داخل شیار قرار گیرد و قرقره بدون لرزش یا صدای غیر عادی بچرخد. دستورالعمل های OSHA نیز بر تناسب قطر قرقره با سیم بکسل و کنترل مسیر عبور طناب تاکید دارند.

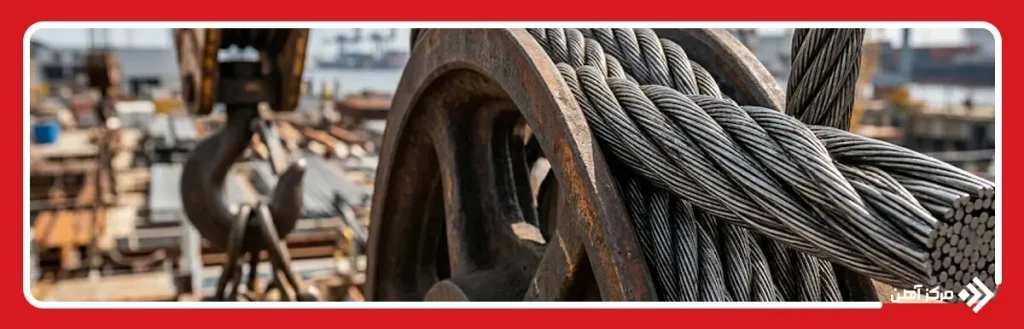

سیم بکسل و طناب

سیم بکسل یکی از حساس ترین اجزای سیستم بالابر جرثقیل است که نیروی کششی را از درام و قرقره به مجموعه قلاب منتقل می کند. این قطعه از چند رشته سیم فولادی تابیده شده پیرامون یک مغزی فولادی یا الیافی تشکیل می شود و نوع بافت، قطر، جهت تاب و مقاومت آن باید با ظرفیت جرثقیل و شرایط کاری هماهنگ باشد. در برخی کاربردهای خاص از طناب های الیافی مصنوعی نیز استفاده می شود، اما انتخاب آنها باید مطابق دستورالعمل سازنده و استانداردهای باربرداری انجام گیرد. سیم بکسل نباید گره بخورد، روی لبه تیز کشیده شود یا تحت پیچش غیر مجاز قرار گیرد.

بازرسی سیم بکسل باید شامل بررسی سیم های شکسته، خوردگی، له شدگی، کاهش قطر، پیچ خوردگی، بیرون زدگی مغزی و تغییر شکل رشته ها باشد. روغن کاری مناسب اصطکاک داخلی و خوردگی را کاهش می دهد، اما جایگزین بازرسی منظم نیست. زمان تعویض این قطعه عدد ثابتی ندارد و به شدت کار، محیط و میزان آسیب بستگی دارد. OSHA بر بازدید ظاهری سیم بکسل های در حال استفاده در هر شیفت و خروج طناب آسیب دیده از سرویس تاکید دارد.

بوم یا تلسکوپ جرثقیل

بوم یا تلسکوپ جرثقیل از مهم ترین اجزای جرثقیل است که بخش اصلی انتقال بار از محل استقرار دستگاه به نقطه مورد نظر است و نقش تعیین کننده ای در شعاع کاری و ارتفاع بالابری دارد. در بسیاری از جرثقیل های متحرک، بوم از چند مقطع فولادی تو در تو تشکیل شده است که به کمک جک های هیدرولیکی یا سیستم های تلسکوپی باز و بسته می شوند. هرچه طول بوم افزایش یابد، ظرفیت مجاز باربرداری کاهش پیدا می کند؛ به همین دلیل اپراتور باید همواره به جدول بار دستگاه توجه داشته باشد. طراحی بوم به گونه ای انجام می شود که ضمن تحمل بارهای خمشی و پیچشی، وزن سازه نیز تا حد امکان کنترل شود.

بازرسی بوم باید شامل کنترل ترک های جوش، تغییر شکل، خوردگی، فرسودگی پین ها، سلامت صفحات تقویتی، وضعیت کابل ها و عملکرد مکانیزم تلسکوپی باشد. وجود هرگونه ترک یا خم شدگی می تواند استحکام سازه را کاهش دهد و ادامه کار با چنین بومی خطرناک است. همچنین باید حرکت مقاطع تلسکوپی روان و بدون گیرکردگی باشد و نشتی جک های هیدرولیکی نیز بررسی شود. استانداردهای ایمنی تاکید می کنند که هرگونه آسیب سازه ای در بوم باید پیش از ادامه بهره برداری توسط افراد متخصص ارزیابی و رفع شود تا ایمنی عملیات حفظ گردد.

بدنه و شاسی جرثقیل

بدنه و شاسی جرثقیل پایه اصلی استقرار تجهیزات و مسیر انتقال نیرو به زمین هستند. در جرثقیل های متحرک، شاسی مجموعه ای از تیرها، محورهای حرکتی، چرخ ها یا زنجیرها، نقاط نصب جک های تعادلی و محل اتصال سازه فوقانی را در بر می گیرد. این بخش باید وزن دستگاه، بار برداشته شده، نیروی باد، تنش ناشی از حرکت و واکنش جک ها را تحمل کند. طراحی مناسب شاسی جرثقیل همچنین بر پایداری، قابلیت مانور و توزیع یکنواخت بار میان محورها اثر می گذارد. در مدل های چند محوره، فشار باد تایرها و وضعیت سیستم تعلیق نیز باید مطابق دستورالعمل سازنده باشد.

در بازرسی بدنه و شاسی باید ترک، خم شدگی، خوردگی، شکست جوش، شل شدن پیچ ها و تغییر شکل نقاط اتصال بررسی شود. سطح استقرار نیز باید استحکام و تراکم کافی داشته باشد؛ زیرا زمین نرم یا شیب دار می تواند تعادل دستگاه را مختل کند. هر نقص سازه ای که احتمال خطر ایجاد کند باید پیش از ادامه کار اصلاح شود. تعمیر بخش های باربر نیز باید طبق روش تایید شده سازنده یا نظر مهندس متخصص انجام گیرد تا ظرفیت اصلی سازه کاهش پیدا نکند.

جک های تعادلی

جک های تعادلی یا اوت ریگرها یکی از اجزای تشکیل‌ دهنده جرثقیل هستند که برای افزایش سطح اتکای جرثقیل و انتقال بخشی از نیروهای واردشده از شاسی به زمین استفاده می شوند. این جک ها هنگام باربرداری باز می شوند تا احتمال واژگونی کاهش یابد و دستگاه در برابر گشتاور ناشی از وزن بار و شعاع کاری پایدار بماند. هر جک معمولا از بازوی کشویی، سیلندر هیدرولیکی، پایه یا کفشک و تجهیزات قفل کننده تشکیل شده است. میزان بازشدگی جک ها باید مطابق جدول بار و دستورالعمل سازنده باشد؛ زیرا ظرفیت جرثقیل در حالت جک کاملا باز با حالت نیمه باز یکسان نیست.

پیش از استقرار جک ها باید شیب، تراکم و مقاومت زمین بررسی شود. استفاده از صفحات زیرجکی مناسب، فشار را در سطح وسیع تری پخش می کند و مانع فرورفتن پایه در خاک می شود. در بازرسی این قطعات باید نشتی روغن، ترک، خم شدگی، خرابی پین ها، سلامت شیلنگ ها و نشست تدریجی پایه کنترل شود. OSHA نیز تاکید می کند که جک ها مطابق مشخصات سازنده باز شوند و سطح زیر آنها توان تحمل بار را داشته باشد.

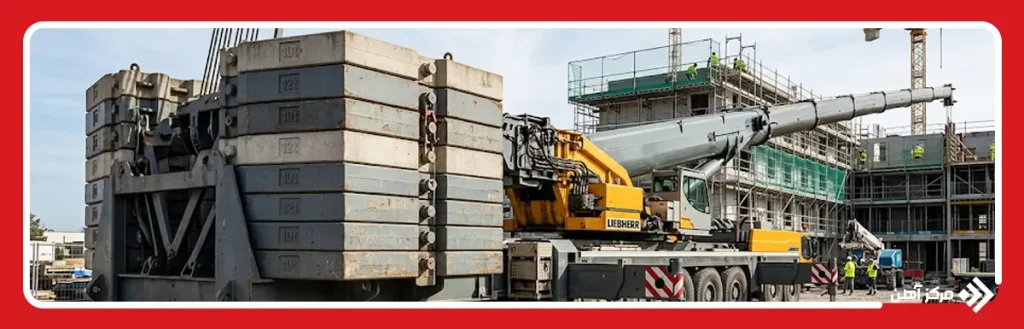

وزنه های تعادلی

وزنه های تعادلی به عنوان یکی از اجزای تشکیل‌ دهنده جرثقیل، برای مقابله با گشتاور ایجادشده در اثر بلند کردن بار استفاده می شوند و نقش مهمی در حفظ پایداری جرثقیل دارند. این وزنه ها معمولا در بخش پشتی سازه گردان نصب می شوند تا نیروی ناشی از وزن بار و طول بوم را متعادل کنند. محل نصب، تعداد و جرم وزنه تعادل باید دقیقا مطابق مشخصات سازنده و جدول بار دستگاه باشد؛ زیرا کمبود وزنه می تواند احتمال واژگونی را افزایش دهد و استفاده بیش از مقدار مجاز نیز فشار نامتعارفی به شاسی، روتکس و سازه اصلی وارد می کند. OSHA نیز وزنه تعادل را عاملی برای افزایش پایداری دستگاه در برابر بار معرفی می کند.

در زمان بازرسی باید شکستگی، جابه جایی، شل شدن بست ها و نحوه مهار وزنه ها بررسی شود. استفاده از قطعات متفرقه، تغییر خودسرانه وزن یا قرار دادن وزنه در محل غیر استاندارد مجاز نیست. همچنین در زمان مونتاژ و دمونتاژ باید ترتیب تعیین شده رعایت شود تا تعادل جرثقیل به هم نخورد. حداکثر وزن مجاز نیز نباید از مقدار مشخص شده توسط سازنده بیشتر باشد.

وینچ جرثقیل

وینچ جرثقیل مکانیزمی است که نیروی موتور را به نیروی کششی تبدیل می کند و با چرخاندن درام، سیم بکسل را جمع یا آزاد می سازد. این مجموعه معمولا از موتور، گیربکس، درام، ترمز، شفت انتقال قدرت و سیستم کنترل تشکیل شده است و نقش اصلی را در بالا و پایین بردن بار ایفا می کند. ظرفیت وینچ بر اساس نیروی کشش، سرعت سیم بکسل و قطر درام تعیین می شود و باید با ظرفیت اسمی جرثقیل هماهنگ باشد. عملکرد هماهنگ وینچ با قرقره، قلاب و سیم بکسل باعث می شود بار بدون ضربه، با سرعت کنترل شده و ایمن جابه جا شود.

بازرسی وینچ باید شامل کنترل عملکرد ترمز، وضعیت گیربکس، سلامت درام، میزان سایش یاتاقان ها، نشتی روغن، عملکرد موتور و کیفیت جمع شدن سیم بکسل روی درام باشد. ایجاد صدای غیر عادی، لرزش، کاهش قدرت کشش یا لغزش بار هنگام توقف می تواند نشانه وجود ایراد در این مجموعه باشد. همچنین سیستم کنترل و کلیدهای محدود کننده حرکت باید به درستی عمل کنند تا از جمع شدن بیش از حد سیم بکسل یا برخورد قلاب با نوک بوم جلوگیری شود. سرویس دوره ای و روغن کاری مناسب نیز تاثیر مستقیمی بر افزایش عمر وینچ و کاهش استهلاک قطعات آن دارد.

دنده روتکس

دنده روتکس یا مجموعه گردان جرثقیل به عنوان عضوی مهم از اجزای تشکیل‌ دهنده جرثقیل، بخش فوقانی دستگاه را به شاسی متصل می کند و امکان چرخش بوم، کابین اپراتور، وینچ و وزنه های تعادلی را فراهم می سازد. این مجموعه معمولا از رینگ داخلی، رینگ خارجی، ساچمه یا رولر، چرخ دنده محیطی و پیچ های اتصال تشکیل شده است. موتور گردان از طریق گیربکس و پینیون، دنده روتکس را به حرکت درمی آورد و سازه بالایی را حول محور عمودی می چرخاند. یاتاقان گردان علاوه بر هدایت حرکت، باید بارهای محوری، شعاعی و گشتاورهای واژگونی ناشی از وزن بوم و بار را تحمل کند؛ بنابراین سلامت آن مستقیما بر پایداری و کنترل جرثقیل اثر دارد.

در زمان بازرسی باید لقی غیر عادی، صدای ساییدگی، ترک دندانه ها، شل شدن پیچ ها، نشتی روانکار و حرکت نامنظم مجموعه بررسی شود. روانکاری ناکافی می تواند سایش دندانه ها و اجزای داخلی را افزایش دهد. پیچ های اتصال نیز باید طبق گشتاور تعیین شده سازنده کنترل شوند؛ زیرا شل شدن یا شکست آنها خطر جدا شدن سازه گردان را ایجاد می کند. هرگونه تعمیر، تنظیم لقی یا تعویض روتکس باید طبق دفترچه فنی همان مدل و توسط نیروی متخصص انجام شود.

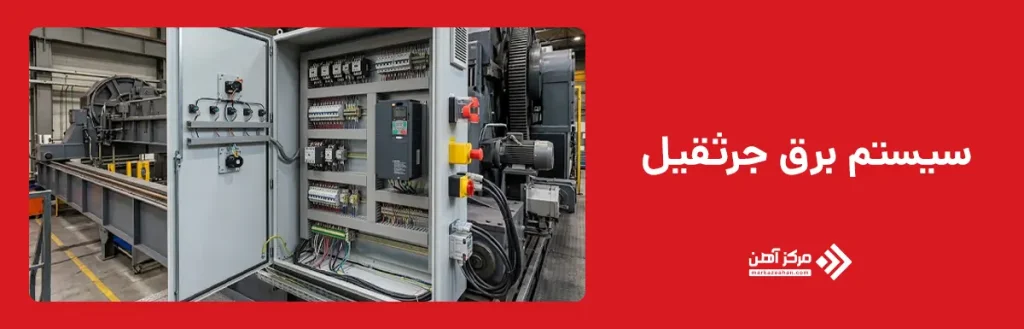

سیستم برق جرثقیل

سیستم برق جرثقیل وظیفه تامین، توزیع و کنترل انرژی الکتریکی مورد نیاز موتورهای حرکتی، وینچ، تجهیزات ایمنی و سامانه های کنترلی را بر عهده دارد. این مجموعه شامل تابلو برق، کابل ها، کلیدهای حفاظتی، کنتاکتورها، اینورتر، سنسورها، محدود کننده بار، کلیدهای حدی و مدارهای فرمان است. در جرثقیل های سقفی برق معمولا از طریق شینه، کابل جمع کن یا فستون به دستگاه منتقل می شود، در حالی که در بین اجزای جرثقیل متحرک، باتری و ژنراتور نقش مهمی در تامین انرژی دارند. هماهنگی صحیح اجزای الکتریکی باعث می شود حرکت های طولی، عرضی، چرخشی و بالابری با دقت و ایمنی انجام شوند.

بازرسی سیستم برق باید شامل کنترل سلامت تابلو برق، عایق کابل ها، اتصالات، عملکرد کلیدهای اضطراری، سنسورها و تجهیزات حفاظتی باشد. وجود اتصالات شل، کابل های آسیب دیده، نفوذ رطوبت یا افزایش دمای تجهیزات می تواند باعث اختلال در عملکرد جرثقیل یا حتی ایجاد خطر برق گرفتگی شود. همچنین عملکرد صحیح محدود کننده بار، کلیدهای انتهایی حرکت و مدار توقف اضطراری باید به صورت دوره ای آزمایش شود. نگهداری منظم تجهیزات الکتریکی علاوه بر افزایش ایمنی، از توقف های ناگهانی و هزینه های سنگین تعمیر جلوگیری می کند.

موتور و گیربکس

موتور و گیربکس قلب سیستم محرکه جرثقیل هستند و نیروی لازم برای انجام عملیات بالابری، حرکت طولی، عرضی و چرخش سازه را تامین می کنند. موتور بسته به نوع جرثقیل می تواند الکتریکی یا دیزلی باشد و توان تولیدشده را از طریق گیربکس به وینچ، چرخ ها، پمپ هیدرولیک یا مکانیزم گردان منتقل کند. گیربکس با کاهش دور موتور و افزایش گشتاور، امکان جابه جایی بارهای سنگین را بدون وارد شدن فشار بیش از حد به موتور فراهم می کند. انتخاب صحیح نسبت تبدیل، ظرفیت گشتاور و نوع روانکاری گیربکس تاثیر مستقیمی بر راندمان، مصرف انرژی و عمر مفید قطعات دارد.

در بازرسی این مجموعه باید وضعیت روغن گیربکس، نشتی، دمای کاری، لرزش، صدای غیر عادی، سلامت کوپلینگ ها، یاتاقان ها و عملکرد ترمز بررسی شود. افزایش دما، کاهش قدرت، سخت شدن حرکت یا ایجاد صدای ساییدگی می تواند نشانه فرسودگی چرخ دنده ها یا خرابی یاتاقان ها باشد. همچنین فیلترها، سیستم خنک کاری و اتصالات موتور باید به صورت دوره ای کنترل شوند تا از آسیب های ناشی از آلودگی یا کمبود روانکار جلوگیری شود. سرویس منظم موتور و گیربکس علاوه بر کاهش هزینه های تعمیر، قابلیت اطمینان جرثقیل را در عملیات سنگین افزایش می دهد.

تجهیزات اتصال و حمل بار

تجهیزات اتصال و حمل بار به عنوان یکی از اجزای تشکیل‌ دهنده جرثقیل، مجموعه ای از ابزارها هستند که بار را به قلاب جرثقیل متصل می کنند و امکان جابه جایی ایمن آن را فراهم می سازند. شگل، اسلینگ سیم بکسلی، زنجیر، تسمه باربرداری، اسپریدر بیم، قلاب کمکی و گیره های مخصوص ورق یا لوله از رایج ترین نمونه های این تجهیزات هستند. انتخاب هر وسیله باید بر اساس وزن، شکل، مرکز ثقل، جنس و نحوه قرارگیری بار انجام شود. ظرفیت مجاز باربرداری تجهیزات نیز باید روی بدنه یا پلاک مشخص باشد و هیچ وسیله ای نباید بیش از حد تعیین شده تحت بار قرار گیرد.

در بازرسی این قطعات باید بریدگی، پارگی، کشیدگی، خوردگی، تغییر شکل، ترک، فرسودگی اتصالات و سلامت قفل ها بررسی شود. اسلینگ ها باید به گونه ای بسته شوند که بار در زمان بلند شدن نچرخد یا از جای خود خارج نشود. استفاده از تجهیزات آسیب دیده، گره زدن تسمه یا قرار دادن آن روی لبه تیز بدون محافظ می تواند خطر سقوط بار را افزایش دهد. همچنین پیش از شروع عملیات باید مرکز ثقل بار و زاویه شاخه های اسلینگ به درستی ارزیابی شوند.

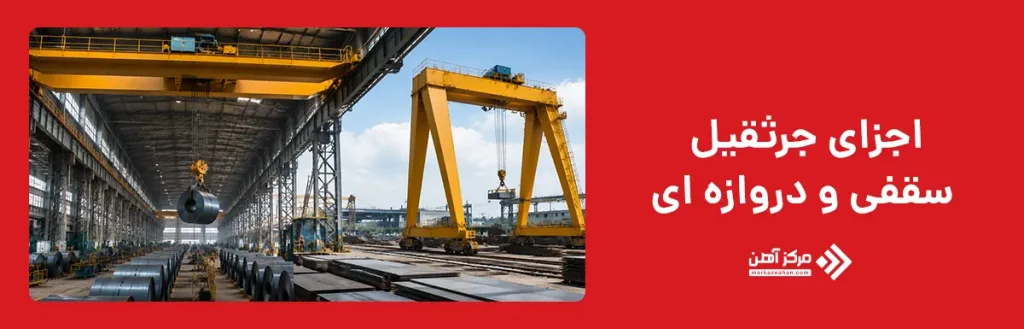

اجزای جرثقیل سقفی و دروازه ای

اجزای جرثقیل سقفی و دروازه ای در مقایسه با اجزای جرثقیل متحرک تفاوت هایی در ساختار و نحوه حرکت دارند، اما هدف همه آنها انتقال ایمن بار در مسیرهای مشخص است. در این تجهیزات، پل، ترولی، بالابر، ریل حرکت، بارکش های انتهایی، چرخ ها و سیستم برق به صورت هماهنگ عمل می کنند تا بار در سه جهت طولی، عرضی و عمودی جابه جا شود. برخلاف جرثقیل های متحرک که برای پایداری از جک های تعادلی و وزنه تعادل استفاده می کنند، این مدل ها بار را از طریق سازه فلزی و مسیر ریلی به ستون ها یا پایه های دروازه ای منتقل می کنند.

طراحی صحیح هر یک از اجزای جرثقیل سقفی تاثیر مستقیمی بر ظرفیت باربرداری، دقت حرکت، طول عمر تجهیزات و ایمنی بهره برداری دارد. پل باید بار را بدون تغییر شکل غیر مجاز تحمل کند، ترولی روی ریل به نرمی حرکت کند و بارکش های انتهایی نیرو را به چرخ ها منتقل کنند. همچنین عملکرد صحیح ضربه گیرها، تابلو برق، سیستم کنترل و محدود کننده های حرکت از برخورد تجهیزات با انتهای مسیر جلوگیری می کند. اگرچه این مقاله بر رایج ترین انواع جرثقیل تمرکز دارد، اما اجزای جرثقیل برجی نیز از نظر عملکرد شامل مجموعه های باربر، سیستم گردان، موتور، گیربکس، سیم بکسل و تجهیزات ایمنی هستند و تفاوت اصلی آنها در نوع سازه و نحوه استقرار دستگاه است. در ادامه، مهم ترین اجزای تشکیل‌ دهنده جرثقیل سقفی و دروازه ای و وظیفه هر یک به صورت جداگانه بررسی می شوند.

پل جرثقیل

پل جرثقیل سازه افقی اصلی در جرثقیل سقفی و دروازه ای است که ترولی و مکانیزم بالابر را حمل می کند و امکان جابه جایی بار در عرض سالن یا محوطه را فراهم می سازد. این بخش معمولا از یک یا دو تیر فولادی و اتصالات تقویتی تشکیل می شود. در مدل تک پل، بالابر اغلب زیر تیر حرکت می کند، اما در مدل دو پل، ترولی روی ریل های بالای تیرها قرار می گیرد. انتخاب نوع پل به ظرفیت بار، دهانه، ارتفاع بالابری و شرایط بهره برداری بستگی دارد. پل باید وزن بار و نیروهای ناشی از حرکت یا ترمز را بدون تغییر شکل غیر مجاز تحمل کند.

در بازرسی پل باید ترک جوش، خوردگی، خم شدگی، شل شدن پیچ ها و سلامت اتصال به بارکش های انتهایی بررسی شود. حرکت نامتقارن دو سمت پل می تواند موجب کج روی، سایش چرخ ها و افزایش تنش در سازه شود. ظرفیت نامی نیز باید روی پل به شکل خوانا درج شود. طبق تعریف OSHA، پل متحرک بخش حامل مکانیزم بالابر است که روی مسیر ثابت جرثقیل سقفی حرکت می کند.

چرخ دستی یا ترولی

چرخ دستی یا ترولی مجموعه ای متحرک است که بالابر، موتور، گیربکس، ترمز و گاهی تابلو کنترل روی آن نصب می شوند. این بخش در امتداد پل حرکت می کند و موقعیت افقی قلاب را در عرض دهانه تغییر می دهد. در جرثقیل های تک پل، ترولی ممکن است زیر بال پل قرار گیرد، اما در مدل های دو پل معمولا روی ریل های نصب شده بر سطح بالایی پل حرکت می کند. ظرفیت ترولی باید با ظرفیت نامی جرثقیل هماهنگ باشد و ساختار آن توان تحمل وزن بالابر، بار معلق و نیروهای ناشی از شتاب یا توقف را داشته باشد.

در بازرسی ترولی باید وضعیت چرخ ها، یاتاقان ها، ریل، موتور حرکتی، گیربکس، ترمز و اتصالات سازه ای کنترل شود. حرکت ناهماهنگ، صدای غیر عادی، لرزش یا انحراف از مسیر می تواند نشانه فرسودگی چرخ، خرابی یاتاقان یا تنظیم نبودن فاصله چرخ ها باشد. همچنین کلیدهای حدی باید پیش از رسیدن ترولی به انتهای پل، حرکت را متوقف کنند. روغن کاری منظم اجزای متحرک و تنظیم صحیح ترمزها از سایش زودهنگام جلوگیری می کند و دقت جابه جایی بار را افزایش می دهد.

چرخ ها و مجموعه حرکتی

چرخ ها و مجموعه حرکتی به عنوان عضوی مهم از اجزای تشکیل‌ دهنده جرثقیل، وظیفه جابه جایی پل یا ترولی را روی ریل های جرثقیل بر عهده دارند. این مجموعه معمولا از چرخ های فولادی، محور، یاتاقان، گیربکس، موتور حرکتی و کوپلینگ تشکیل شده است. چرخ ها باید به گونه ای طراحی شوند که علاوه بر تحمل وزن سازه و بار، حرکت نرم و یکنواختی روی ریل داشته باشند. قطر چرخ، جنس سطح تماس و نوع فلنج با توجه به ظرفیت جرثقیل، سرعت حرکت و ابعاد ریل انتخاب می شود. هماهنگی میان موتور، گیربکس و چرخ ها نیز نقش مهمی در جلوگیری از ضربه های ناگهانی هنگام شروع یا توقف حرکت دارد.

در بازرسی مجموعه حرکتی باید سایش سطح چرخ، ترک، شکستگی فلنج، لقی یاتاقان ها، هم راستایی محور و وضعیت موتور و گیربکس بررسی شود. چرخ های فرسوده یا نامیزان می توانند باعث کج روی جرثقیل، افزایش فشار روی ریل و استهلاک سریع تر سازه شوند. همچنین وجود آلودگی، روغن یا مانع روی مسیر حرکت ممکن است عملکرد سیستم را مختل کند. کنترل دوره ای وضعیت چرخ ها و تنظیم دقیق مجموعه حرکتی، علاوه بر افزایش عمر ریل و تجهیزات، دقت حرکت جرثقیل را نیز بهبود می بخشد.

ستون ها

ستون ها به عنوان یکی از اجزای تشکیل‌ دهنده جرثقیل، در جرثقیل های دروازه ای و برخی سازه های سقفی، وظیفه انتقال بار از پل و مجموعه حرکتی به فونداسیون یا سطح زمین را بر عهده دارند. این اعضای عمودی باید وزن سازه، بار بلند شده، نیروهای ناشی از شتاب و ترمز و اثرات جانبی مانند باد را تحمل کنند. در جرثقیل دروازه ای، ستون ها معمولا به پایه های چرخ دار متصل می شوند و همراه با پل روی ریل حرکت می کنند. شکل مقطع، ضخامت ورق، نوع مهاربندی و کیفیت اتصالات ستون ها بر پایداری کل ساختار جرثقیل اثر مستقیم دارد.

در بازرسی ستون ها باید ترک، خوردگی، خم شدگی، کاهش ضخامت، شل شدن پیچ ها و سلامت جوش ها بررسی شود. هرگونه انحراف از شاقول یا نشست نامتقارن پایه ها می تواند باعث خارج شدن چرخ ها از مسیر، افزایش تنش در پل و حرکت ناهماهنگ جرثقیل شود. در جرثقیل های دروازه ای فضای باز، کنترل مهاربندی ها و اتصالات در برابر باد اهمیت بیشتری دارد. تقویت ستون یا تعمیر جرثقیل باید بر اساس محاسبات سازه ای و توسط فرد متخصص انجام شود تا ظرفیت باربری دستگاه کاهش پیدا نکند.

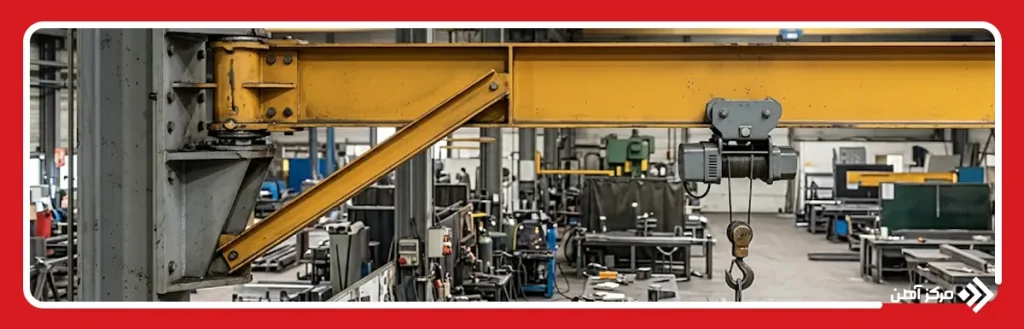

جیب یا کنسول

جیب یا کنسول بخشی از سازه جرثقیل است که در برخی جرثقیل های سقفی و دروازه ای برای افزایش محدوده دسترسی یا ایجاد فضای نصب تجهیزات به کار می رود. این عضو معمولا به صورت بازوی بیرون زده از ستون یا بارکش انتهایی طراحی می شود و می تواند بخشی از مسیر حرکت ترولی یا تجهیزات جانبی را پشتیبانی کند. در بعضی پروژه های صنعتی نیز از کنسول برای ایجاد دسترسی بیشتر در نقاطی استفاده می شود که پل اصلی امکان پوشش کامل آنها را ندارد. طراحی این قطعه باید به گونه ای باشد که علاوه بر تحمل بارهای استاتیکی و دینامیکی، باعث ایجاد تنش اضافی در سازه اصلی نشود.

بازرسی جیب یا کنسول شامل کنترل ترک های جوش، تغییر شکل، خوردگی، وضعیت پیچ های اتصال و سلامت صفحات تقویتی است. اگر کنسول بخشی از مسیر حرکت تجهیزات باشد، هم راستایی آن با ریل و عملکرد صحیح اتصالات نیز باید بررسی شود. هرگونه خم شدگی یا آسیب در این بخش می تواند باعث توزیع نامناسب بار و افزایش تنش در پل یا ستون شود. به همین دلیل، هرگونه تغییر در ابعاد یا تقویت سازه کنسول باید تنها بر اساس نقشه های فنی و تایید سازنده یا مهندس طراح انجام شود.

باند یا ریل حرکت

باند یا ریل حرکت مسیری است که چرخ های پل یا جرثقیل دروازه ای روی آن حرکت می کنند و نقش مهمی در دقت، پایداری و ایمنی جابه جایی بار دارد. این ریل ها از فولاد مقاوم ساخته می شوند و باید از نظر تراز بودن، فاصله بین دو ریل و استحکام اتصال به سازه یا فونداسیون کاملا مطابق استانداردهای طراحی اجرا شوند. هرگونه اختلاف ارتفاع، پیچش یا انحراف در مسیر ریل می تواند باعث افزایش سایش چرخ ها، ایجاد لرزش و کاهش عمر مجموعه حرکتی شود. انتخاب نوع ریل نیز بر اساس ظرفیت جرثقیل، سرعت حرکت و شرایط کاری انجام می گیرد.

در بازرسی باند یا ریل حرکت باید میزان سایش سطح، ترک، شکستگی، شل شدن بست ها، وضعیت صفحات زیر ریل و هم راستایی مسیر کنترل شود. وجود گرد و غبار، براده فلز یا موانع روی ریل نیز می تواند حرکت جرثقیل را مختل کند و خطر خروج چرخ از مسیر را افزایش دهد. اندازه گیری دوره ای تراز ریل و فاصله استاندارد بین دو خط حرکت از مهم ترین اقدامات نگهداری این بخش محسوب می شود. رسیدگی منظم به مسیر حرکت، علاوه بر کاهش استهلاک تجهیزات، عملکرد روان و ایمن جرثقیل را نیز تضمین می کند.

بارکش های انتهایی

بارکش های انتهایی یا اندکریج یکی از اجزای تشکیل‌ دهنده جرثقیل هستند که در دو سر پل جرثقیل نصب می شوند و وظیفه اتصال پل به مجموعه چرخ ها و انتقال نیرو به ریل های طولی را بر عهده دارند. هر بارکش معمولا از یک قاب فولادی، چرخ های حرکتی، محور، یاتاقان، موتور و گیربکس تشکیل می شود. این قطعات باید وزن پل، ترولی، بالابر و بار معلق را به صورت متعادل میان دو طرف جرثقیل توزیع کنند. طراحی نامناسب یا اختلاف عملکرد میان بارکش های دو سمت می تواند باعث کج روی پل، فشار اضافی بر چرخ ها و سایش سریع ریل شود.

در زمان بازرسی باید وضعیت جوش ها، پیچ های اتصال به پل، چرخ ها، یاتاقان ها، گیربکس و موتورهای حرکتی کنترل شود. حرکت نامتقارن دو بارکش، صدای غیر عادی، لرزش یا افزایش دمای یاتاقان ها می تواند نشانه خرابی یا تنظیم نبودن مجموعه باشد. همچنین فاصله چرخ ها، هم راستایی محورها و عملکرد ترمزها باید طبق برنامه نگهداری بررسی شوند. تنظیم صحیح بارکش های انتهایی باعث می شود پل بدون انحراف روی ریل حرکت کند، بار به شکل یکنواخت توزیع شود و استهلاک سایر اجزای جرثقیل کاهش یابد.

ضربه گیرها

ضربه گیرها یکی از اجزای تشکیل‌ دهنده جرثقیل هستند که در انتهای مسیر حرکت پل، ترولی یا جرثقیل دروازه ای نصب می شوند تا در صورت رسیدن مجموعه به انتهای ریل، انرژی ناشی از برخورد را جذب کنند. این قطعات از آسیب دیدن چرخ ها، بارکش های انتهایی، پل و سازه نگهدارنده جلوگیری می کنند. ضربه گیرها بسته به ظرفیت جرثقیل و شرایط کاری می توانند از جنس لاستیکی، پلی یورتان، فنری یا هیدرولیکی باشند. انتخاب نوع مناسب آنها باید بر اساس سرعت حرکت، جرم مجموعه متحرک و میزان انرژی قابل جذب انجام شود تا در شرایط اضطراری عملکرد موثری داشته باشند.

در بازرسی ضربه گیرها باید ترک، پارگی، تغییر شکل، فرسودگی، شل شدن اتصالات و موقعیت صحیح نصب بررسی شود. ضربه گیر آسیب دیده یا نصب شده در محل نامناسب نمی تواند انرژی برخورد را به درستی جذب کند و احتمال انتقال ضربه شدید به سازه را افزایش می دهد. همچنین کلیدهای حدی باید پیش از برخورد، حرکت جرثقیل را متوقف کنند و ضربه گیر تنها به عنوان آخرین لایه محافظ عمل کند. بازدید دوره ای و تعویض به موقع این قطعات نقش مهمی در افزایش ایمنی و کاهش هزینه های تعمیر جرثقیل دارد.

نکات مهم هنگام بازرسی اجزای جرثقیل

بازرسی اجزای جرثقیل باید بر اساس برنامه مشخص و متناسب با نوع دستگاه، ظرفیت باربرداری، شرایط محیطی و میزان استفاده انجام شود. در این بررسی، قلاب، سیم بکسل، درام، قرقره، ترمز، وینچ، بوم، شاسی، جک های تعادلی، چرخ ها، ریل و تجهیزات اتصال بار باید از نظر ترک، خوردگی، تغییر شکل، سایش و شل شدن اتصالات کنترل شوند. عملکرد کلیدهای حدی، محدود کننده بار، سیستم توقف اضطراری و تجهیزات هشدار نیز باید پیش از شروع کار آزمایش شود. هرگونه صدای غیر عادی، لرزش، نشتی روغن یا حرکت نامنظم می تواند نشانه وجود نقص در یکی از قطعات باشد.

نتایج بازرسی جرثقیل باید ثبت شوند تا روند فرسودگی قطعات و زمان مناسب تعمیر یا تعویض آنها مشخص باشد. استفاده از جرثقیل دارای نقص فنی، حتی در بارهای سبک، می تواند خطر سقوط بار یا آسیب سازه ای ایجاد کند. تعمیر قطعات حساس مانند قلاب، بوم، سیم بکسل، ترمز جرثقیل و اجزای باربر نیز باید توسط نیروی متخصص انجام شود. علاوه بر بازرسی روزانه اپراتور، بررسی های دوره ای دقیق توسط بازرس فنی اهمیت زیادی دارد. همچنین باید سلامت اتصالات برقی، عملکرد صحیح موتور و گیربکس، میزان روانکاری قطعات متحرک و سفت بودن پیچ های اصلی نیز به طور منظم کنترل شود. رعایت ظرفیت مجاز، استفاده از قطعات استاندارد و اجرای منظم برنامه نگهداری، مهم ترین عوامل افزایش ایمنی، کاهش توقف های ناخواسته و افزایش طول عمر جرثقیل هستند.

آشنایی با اجزای تشکیل دهنده جرثقیل به کاربران کمک می کند تا عملکرد این تجهیزات را بهتر درک کرده و در انتخاب، بهره برداری و نگهداری آنها تصمیم های دقیق تری بگیرند. هر قطعه، از قلاب و سیم بکسل گرفته تا موتور، گیربکس، بوم، ریل و سیستم کنترل، وظیفه مشخصی در فرآیند جابه جایی بار دارد و عملکرد صحیح همه این اجزا در کنار یکدیگر، ایمنی و راندمان جرثقیل را تضمین می کند.

بازرسی جرثقیل به صورت منظم، استفاده از قطعات استاندارد، رعایت ظرفیت مجاز باربرداری و انجام سرویس های دوره ای، مهم ترین اقداماتی هستند که از خرابی تجهیزات و وقوع حوادث جلوگیری می کنند. اگر قصد خرید یا استفاده از انواع جرثقیل را دارید، شناخت دقیق قطعات و نحوه عملکرد آنها به شما کمک می کند تا انتخاب مناسب تری داشته باشید و هزینه های تعمیر و نگهداری جرثقیل را در بلندمدت کاهش دهید.

سوالات متداول
