در پروژه های ساختمانی، مخصوصاً ساختمان های چند طبقه یا مناطق زلزله خیز، دیوارهای غیر باربر جزء آسیب پذیرترین بخش ها هستند و در برابر فشارهای جانبی مقاومت کافی ندارند. برای افزایش ایمنی و جلوگیری از ریزش، دو روش اصلی یعنی وال پست و نبشی کشی به کار گرفته می شوند. تفاوت این دو در ساختار و عملکردشان است؛ وال پست ها بخشی از سازه محسوب می شوند و مطابق آیین نامه های زلزله طراحی می گردند، اما نبشی کشی بیشتر برای یکپارچگی و جلوگیری از ترک های موضعی کاربرد دارد. بسیاری از کارفرمایان علاوه بر ایمنی، به قیمت آهن و هزینه اجرای وال پست و نبشی کشی توجه می کنند، زیرا این موضوع مستقیماً بر بودجه پروژه تأثیر می گذارد. در این مقاله مرکزآهن به بررسی تفاوت های این دو روش از نظر ساختار، هدف، مصالح، محل اجرا و عملکرد زلزله پرداخته می شود. در پایان هم مزایا و معایب هر روش مقایسه خواهد شد تا انتخاب مناسب تر برای سازندگان روشن تر شود.
در نگاه اول، ممکن است وال پست و نبشی کشی عملکرد مشابهی داشته باشند، اما در واقعیت تفاوت های زیادی میان آن ها وجود دارد. وال پست ها معمولاً از پروفیل های فولادی مانند قوطی ساخته می شوند و به صورت عمودی یا افقی در امتداد دیوارها نصب می شوند تا فشار جانبی را به تیر و ستون منتقل کنند. در مقابل، نبشی کشی ساختمان با استفاده از نبشی های فولادی سبک تر انجام می شود و بیشتر به عنوان یک قاب نگهدارنده یا کلاف دور دیوار کاربرد دارد. به بیان دیگر، تفاوت نبشی کشی و وال پست در این است که وال پست جزئی از اسکلت ساختمان محسوب می شود و مستقیماً با اهداف ایمنی و زلزله مقاوم سازی در ارتباط است، اما نبشی کشی ابزاری برای تقویت ظاهری و عملکردی دیوارها است. همچنین در بسیاری از پروژه ها، قیمت نبشی به عنوان یکی از عوامل مؤثر در انتخاب روش نبشی کشی یا وال پست در نظر گرفته می شود، زیرا بودجه در تصمیم نهایی نقش پررنگی دارد. به همین دلیل، انتخاب هر کدام بستگی زیادی به شرایط پروژه، نوع ساختمان و حساسیت کار دارد.
| معیار مقایسه | وال پست | نبشی کشی ساختمان |
|---|---|---|
| ساختار | ساخته شده از پروفیل های فولادی سنگین مثل قوطی ۴۰×۴۰ یا ۶۰×۶۰، طراحی دقیق مهندسی | استفاده از نبشی های فولادی Lشکل با ضخامت کمتر، ساختار ساده تر |
| هدف اصلی | افزایش ایمنی سازه در برابر بارهای جانبی و زلزله | جلوگیری از ترک خوردگی و افزایش استحکام موضعی دیوارها |
| محل اجرا | دیوارهای بلند، تیغه های پیرامونی و خارجی، بخش های در معرض بار جانبی | اطراف بازشوها (در و پنجره)، دیوارهای داخلی و موضعی |
| جنس مصالح | پروفیل های فولادی سنگین تر با مقطع مربع یا مستطیل | نبشی فولادی ساده و سبک تر |
| روش اتصال | جوشکاری یا اتصال مکانیکی به تیر و ستون؛ بخشی از اسکلت اصلی | جوشکاری ساده به دیوار یا تیرهای فرعی |
| طراحی | بر اساس آیین نامه های ملی و استانداردهای زلزله؛ محاسبات مهندسی دقیق | طراحی ساده و اغلب بر اساس تجربه پیمانکاران |
| عملکرد در زلزله | انتقال بارهای جانبی به اسکلت و جلوگیری از ریزش دیوار؛ حیاتی برای ایمنی | کاهش ترک و جا به جایی موضعی؛ توانایی محدود در برابر بارهای شدید |
| هزینه و قیمت | هزینه بیشتر به دلیل مصالح سنگین تر و طراحی مهندسی؛ اما ایمنی بالا تر | اقتصادی تر و کم هزینه تر، مناسب پروژه های ساده تر |

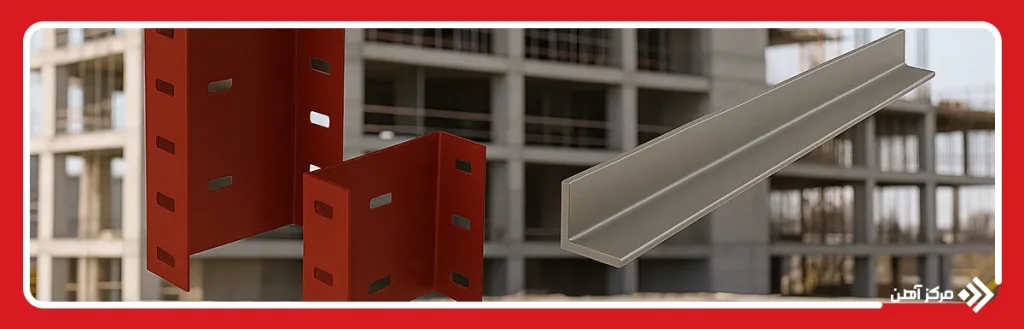

از نظر ساختاری، وال پست ها از پروفیل های فولادی سنگین تری مانند قوطی ۴۰۴۰ یا ۶۰۶۰ تولید می شوند و با طراحی دقیق در فواصل مشخص نصب می گردند. این المان ها به گونه ای طراحی شده اند که بخشی از بارهای جانبی را مستقیماً به اسکلت اصلی منتقل کنند. در مقابل، نبشی کشی ساختمان با استفاده از نبشی های فولادی L شکل اجرا می شود که ضخامت کمتری دارند و بیشتر به عنوان کلاف افقی یا قائم در اطراف دیوار کاربرد دارند. فرق وال پست با نبشی کشی در این بخش به وضوح قابل مشاهده است؛ وال پست مقاوم تر، پیچیده تر و نیازمند محاسبات مهندسی دقیق است، در حالی که نبشی کشی ساده تر، سریع تر و کم هزینه تر اجرا می شود. همین موضوع باعث می شود که قیمت وال پست بالاتر باشد، اما در عوض ایمنی، دوام و عملکرد بهتری در برابر فشارها و زلزله فراهم می کند.

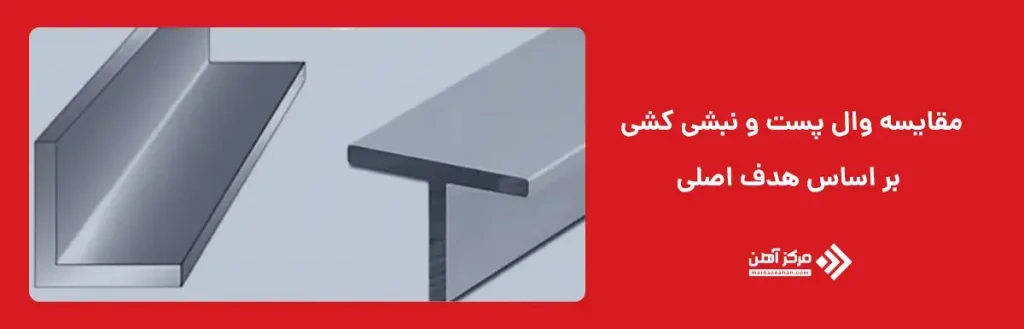

یکی دیگر از تفاوت های مهم وال پست با نبشی کشی در هدف اصلی اجرای آن ها است. وال پست با هدف تأمین ایمنی سازه در برابر بارهای جانبی طراحی می شود و نقش اساسی در جلوگیری از ریزش دیوارها در زمان زلزله ایفا می کند. در مقابل، نبشی کشی ساختمان با هدف جلوگیری از ترک خوردگی دیوار، استحکام بخشی موضعی و یکپارچگی دیوارها اجرا می شود. در واقع، اگر هدف پروژه افزایش ایمنی و مطابقت با آیین نامه های مقاوم سازی در برابر زلزله باشد، وال پست بهترین انتخاب است. اما اگر تنها استحکام نسبی دیوارها مد نظر باشد و بودجه محدودیت ایجاد کند، استفاده از نبشی کشی گزینه ی اقتصادی تری خواهد بود. این تفاوت مهم وال پست با نبشی کشی در تعیین روش اجرا نقش تعیین کننده دارد.

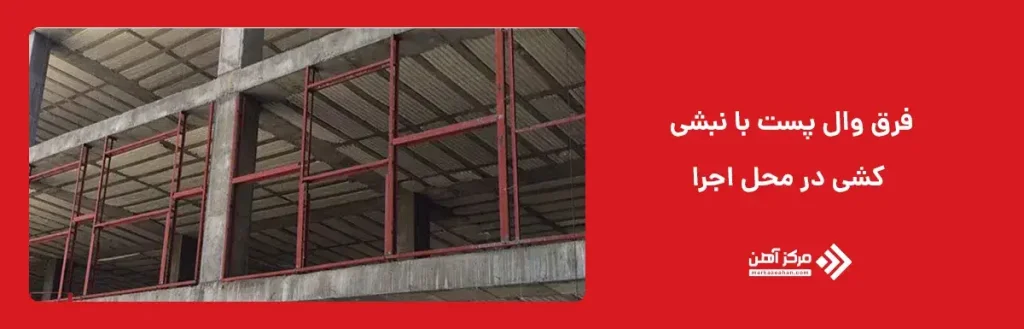

محل اجرای این دو روش نیز تفاوت های چشمگیری دارد. وال پست ها معمولاً در دیوارهای بلند، تیغه های پیرامونی و بخش هایی از ساختمان که در معرض بارهای جانبی هستند، اجرا می شوند. به ویژه در دیوارهای خارجی ساختمان، اجرای وال پست برای جلوگیری از سقوط دیوار در اثر زلزله الزامی است. در مقابل، نبشی کشی بیشتر در اطراف بازشوها (مانند در و پنجره) یا در دیوارهای داخلی که نیاز به استحکام بیشتری دارند، استفاده می شود. تفاوت های وال پست با نبشی کشی در محل اجرا نشان می دهد که وال پست بیشتر نقش ایمنی دارد، در حالی که نبشی کشی برای یکپارچگی ظاهری و کاربردی به کار می رود. علاوه بر این، اجرای وال پست نیازمند طراحی مهندسی و هماهنگی با اسکلت اصلی است، اما نبشی کشی معمولاً به صورت سریع و بدون محاسبات پیچیده انجام می شود. در نتیجه، انتخاب محل اجرا به شرایط پروژه و میزان اهمیت ایمنی در برابر هزینه بستگی خواهد داشت.
وال پست ها معمولاً از پروفیل های فولادی با مقطع مربع یا مستطیل ساخته می شوند که قابلیت تحمل بار بالایی دارند. این پروفیل ها بسته به طراحی می توانند ضخامت های مختلفی داشته باشند و با جوشکاری یا پیچ به سازه متصل شوند. در مقابل، نبشی کشی ساختمان با استفاده از نبشی های فولادی ساده اجرا می شود که مقاومت کمتری دارند. تفاوت نبشی کشی و وال پست در جنس مصالح، تأثیر مستقیم بر مقاومت نهایی آن ها دارد. وال پست به دلیل استفاده از پروفیل های سنگین تر، ایمنی بیشتری ایجاد می کند، اما نبشی کشی سبک تر و اقتصادی تر است. انتخاب بین این دو مصالح به بودجه و اهمیت ایمنی در پروژه بستگی دارد. همچنین باید توجه داشت که در مناطق زلزله خیز، جنس وال پست ها طبق آیین نامه باید مقاوم تر انتخاب شود. در حالی که در پروژه های سبک تر یا دیوارهای داخلی، استفاده از نبشی می تواند به عنوان راهکاری مقرون به صرفه در نظر گرفته شود.
روش اتصال وال پست و نبشی کشی نیز یکی از تفاوت های مهم آن ها است. وال پست ها معمولاً به اسکلت اصلی (تیر یا ستون) جوش داده می شوند یا با استفاده از صفحه فلزی و پیچ های مکانیکی به سازه متصل می گردند. این نوع اتصال باعث می شود وال پست بخشی از سازه اصلی باشد. اما نبشی کشی ساختمان معمولاً با جوشکاری ساده به دیوار یا تیرهای فرعی انجام می شود. به همین دلیل، تفاوت های وال پست با نبشی کشی در روش اتصال باعث می شود که وال پست مقاوم تر و استانداردتر باشد، در حالی که نبشی کشی اجرای ساده تری دارد.
در طراحی وال پست، آیین نامه های ملی و استانداردهای زلزله به طور کامل مد نظر قرار می گیرد. مهندسین سازه محاسبات دقیقی درباره فواصل وال پست ها، ابعاد پروفیل و روش اتصال انجام می دهند. این طراحی پیچیده باعث می شود وال پست عملکرد قابل اعتمادی داشته باشد. اما طراحی نبشی کشی ساختمان ساده تر است و اغلب بر اساس تجربه پیمانکاران یا نیاز پروژه انجام می شود. بنابراین تفاوت نبشی کشی و وال پست در نوع طراحی به وضوح نشان می دهد که وال پست علمی تر و استانداردتر است، در حالی که نبشی کشی بیشتر جنبه تجربی و اجرایی دارد.
یکی از مهم ترین معیارها برای مقایسه وال پست با نبشی کشی عملکرد آن ها در برابر زلزله است. وال پست ها با انتقال بارهای جانبی به اسکلت اصلی، از ریزش دیوارها جلوگیری می کنند و ایمنی ساکنان را تضمین می نمایند. در مناطق زلزله خیز، اجرای وال پست طبق آیین نامه الزامی است. اما نبشی کشی در زمان زلزله تنها می تواند ترک خوردگی یا جا به جایی های موضعی دیوار را کاهش دهد و توانایی مقابله با بارهای شدید را ندارد. بنابراین، تفاوت مهم وال پست با نبشی کشی در عملکرد زلزله نشان می دهد که وال پست برای ایمنی حیاتی است، در حالی که نبشی کشی تنها مکملی برای استحکام دیوار محسوب می شود.
هر کدام از این دو روش دارای نقاط قوت و ضعف خاص خود هستند که بسته به شرایط پروژه، می توانند بهترین یا ضعیف ترین انتخاب باشند. وال پست به دلیل استفاده از پروفیل های سنگین و طراحی مهندسی شده، ایمنی بالاتری در برابر نیروهای جانبی و زلزله فراهم می کند. این سیستم دوام بیشتری دارد، خطر ریزش دیوارها را به حداقل می رساند و به طور مستقیم با آیین نامه های مقاوم سازی مطابقت دارد. با این حال، هزینه اولیه اجرای وال پست بالا تر است، زمان بیشتری برای طراحی و نصب نیاز دارد و اجرای آن تنها توسط نیروهای متخصص امکان پذیر است. در مقابل، نبشی کشی ساختمان روشی ساده تر و سریع تر است که برای پروژه های کوچک یا دیوارهای داخلی گزینه ای اقتصادی محسوب می شود.
اجرای آن نیاز به محاسبات پیچیده ندارد و پیمانکاران می توانند در زمان کوتاه تری این روش را پیاده سازی کنند. از سوی دیگر، ایمنی و مقاومت نبشی کشی در برابر حوادث شدید مانند زلزله محدود بوده و نمی تواند جایگزین وال پست در ساختمان های بلند یا مناطق پرخطر شود. در نتیجه، مقایسه وال پست با نبشی کشی نشان می دهد که انتخاب نهایی باید بر اساس نوع سازه، محل اجرا، اهمیت ایمنی و بودجه در نظر گرفته شود. در ساختمان های بلند مرتبه، صنعتی و یا مناطق زلزله خیز، وال پست بهترین گزینه است، اما برای دیوارهای داخلی، تیغه های سبک یا پروژه های کم هزینه، نبشی کشی پاسخگوی نیاز خواهد بود.
جمع بندی
در این مقاله به طور کامل بررسی کردیم که فرق وال پست با نبشی کشی چیست و چه تفاوت هایی میان آن ها وجود دارد. دیدیم که تفاوت های وال پست با نبشی کشی از نظر ساختار، هدف، جنس مصالح، روش اتصال و عملکرد زلزله بسیار قابل توجه است. وال پست ها بیشتر جنبه سازه ای دارند و برای افزایش ایمنی در برابر زلزله استفاده می شوند، در حالی که نبشی کشی ساختمان بیشتر برای استحکام بخشی و یکپارچگی دیوارها کاربرد دارد. در نهایت، انتخاب بین این دو روش باید بر اساس شرایط پروژه، نوع ساختمان، بودجه و الزامات آیین نامه ای انجام گیرد. شناخت دقیق تفاوت نبشی کشی و وال پست و آگاهی از نحوه اجرای وال پست با نبشی، کلید موفقیت در اجرای پروژه های ساختمانی ایمن و بادوام است.
سوالات متداول
وال پست از پروفیل های سنگین مثل قوطی ساخته می شود و بخشی از اسکلت اصلی است، در حالی که نبشی کشی با نبشی های سبک اجرا شده و نقش کلاف نگهدارنده دیوار را دارد.
هدف اصلی وال پست افزایش ایمنی و مقاومت در برابر زلزله است، اما نبشی کشی بیشتر برای جلوگیری از ترک و استحکام موضعی دیوارها اجرا می شود.
وال پست معمولاً در دیوارهای بلند و پیرامونی به ویژه خارجی استفاده می شود، در حالی که نبشی کشی بیشتر در اطراف بازشوها یا دیوارهای داخلی کاربرد دارد.
وال پست از پروفیل های فولادی سنگین با مقطع مربع یا مستطیل ساخته می شود، اما نبشی کشی با نبشی های فولادی سبک تر انجام می گیرد.
وال پست با جوش یا پیچ به تیر و ستون اصلی متصل می شود و بخشی از اسکلت است، در حالی که نبشی کشی تنها با جوشکاری ساده به دیوار یا تیر فرعی متصل می شود.
