کوپلینگ انعطاف پذیر چیست؟ بررسی انواع و کاربردها

کوپلینگ انعطاف پذیر یکی از اجزای مهم در سامانه های انتقال قدرت مکانیکی است که برای اتصال دو محور دوار، انتقال گشتاور و کاهش اثر ناهم محوری، ضربه و ارتعاش به کار می رود. این قطعه در موتورهای الکتریکی، پمپ ها، کمپرسورها، فن ها، گیربکس ها، نوار نقاله ها و بسیاری از ماشین آلات صنعتی نصب می شود. انتخاب نادرست کوپلینگ می تواند باعث افزایش بار وارد بر بلبرینگ، خرابی آب بند، شکست محور و توقف ناگهانی تجهیزات شود؛ به همین دلیل بررسی قیمت خرید آن بدون توجه به مشخصات فنی کافی نیست. نوسانات مواد اولیه، هزینه ماشین کاری و تغییرات قیمت آهن نیز می توانند بر بهای مدل های فولادی اثر بگذارند. در ادامه این مقاله بررسی می کنیم کوپلینگ انعطاف پذیر چیست، چه ساختاری دارد، چگونه کار می کند و هنگام انتخاب آن باید چه معیارهایی را در نظر گرفت.

کوپلینگ انعطاف پذیر چیست؟

کوپلینگ انعطاف پذیر یا Flexible Coupling یک رابط مکانیکی میان محور محرک و محور متحرک است که ضمن انتقال توان و گشتاور، مقدار محدودی تغییر مکان نسبی میان دو محور را می پذیرد. این تغییر مکان ممکن است از نوع ناهم محوری موازی یا Parallel Misalignment، ناهم محوری زاویه ای یا Angular Misalignment و جابه جایی محوری یا Axial Displacement باشد. انعطاف پذیری این قطعه به معنای بی اهمیت بودن هم راستایی محورها نیست؛ بلکه کوپلینگ فقط خطاهای محدود و اجتناب ناپذیر ناشی از نصب، انبساط حرارتی، نشست پایه و تغییر شکل سازه را جبران می کند. استفاده از کوپلینگ برای پوشاندن هم راستایی بسیار نامناسب، نیروهای واکنشی زیادی به شفت و یاتاقان وارد می کند و عمر مجموعه را کاهش می دهد.

در برخی مدل ها انعطاف پذیری از طریق تغییر شکل یک قطعه الاستومری تامین می شود و در گروهی دیگر، شبکه فولادی، دندانه های منحنی، دیسک، فنر، بلوز فلزی یا بوش های الاستیک این وظیفه را بر عهده دارند. بنابراین همه کوپلینگ های انعطاف پذیر رفتار یکسانی در برابر گشتاور، سرعت، ضربه، دما و ناهم محوری ندارند. مهندس طراح باید علاوه بر توان موتور، سرعت دوران، ضریب سرویس و قطر شفت، شرایط محیطی و رفتار دینامیکی تجهیز را نیز بررسی کند. در پروژه های عمرانی و تاسیساتی، مقایسه قیمت تجهیزات ساختمانی زمانی ارزشمند است که ظرفیت واقعی، کیفیت مواد، قابلیت نگهداری و طول عمر کوپلینگ نیز در محاسبات منظور شود. تولیدکنندگان معتبر نیز کوپلینگ را بر اساس گشتاور، سرعت، قطر سوراخ، نوع بار و میزان مجاز ناهم محوری انتخاب می کنند، نه صرفا بر مبنای ابعاد ظاهری.

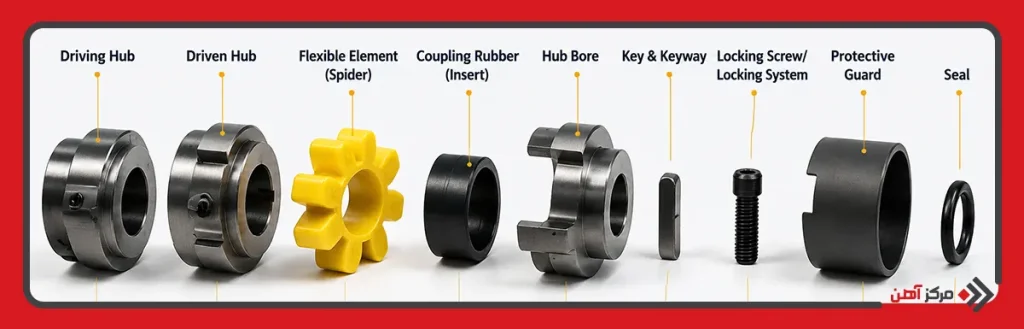

اجزای تشکیل دهنده کوپلینگ انعطاف پذیر

ساختار دقیق کوپلینگ منعطف به نوع طراحی آن بستگی دارد، اما بیشتر نمونه ها از دو توپی، یک عضو انعطاف پذیر و اجزای تثبیت کننده تشکیل می شوند. هماهنگی این بخش ها تعیین می کند که گشتاور با چه میزان لقی، سختی پیچشی و قابلیت جذب ارتعاش منتقل شود.

توپی محرک: توپی محرک یا Driving Hub روی شفت موتور، الکتروموتور یا منبع تولید قدرت نصب می شود. این بخش معمولا از فولاد، چدن، آلومینیوم یا فولاد زنگ نزن ساخته شده و گشتاور را از محور ورودی دریافت می کند.

توپی متحرک: توپی متحرک یا Driven Hub به محور پمپ، گیربکس، فن یا ماشین مصرف کننده متصل می شود. شکل هندسی و استحکام آن باید با نوع بار و تنش پیچشی سازگار باشد.

عضو انعطاف پذیر: این عضو ممکن است به صورت اسپایدر، تایر لاستیکی، بوش، شبکه فولادی، دیسک، فنر یا بلوز فلزی ساخته شود. وظیفه آن انتقال گشتاور و پذیرش تغییر شکل کنترل شده میان دو توپی است.

لاستیک کوپلینگ: در مدل های الاستومری، لاستیک کوپلینگ قطعه مصرفی و قابل تعویض مجموعه محسوب می شود. جنس آن می تواند از پلی یورتان، NBR، نئوپرن، EPDM یا ترکیبات مهندسی مشابه باشد. سختی Shore، مقاومت حرارتی و سازگاری شیمیایی این قطعه مستقیما بر ظرفیت گشتاور و میزان میرایی اثر می گذارد.

سوراخ توپی: سوراخ داخلی توپی بر اساس قطر شفت ماشین کاری می شود. این سوراخ ممکن است ساده، مخروطی، هزارخار یا مجهز به بوش قفل شونده باشد.

خار و شیار خار: خار از چرخش نسبی توپی روی شفت جلوگیری می کند و بخشی از گشتاور را میان شفت و توپی انتقال می دهد. ابعاد خار باید مطابق قطر شفت و استاندارد طراحی انتخاب شود.

پیچ تثبیت یا سیستم قفل کننده: پیچ مغزی، پیچ گیره ای، بوش مخروطی یا مجموعه انقباضی، توپی را روی محور محکم نگه می دارد. این اتصال باید در برابر شل شدن ناشی از ارتعاش مقاوم باشد.

پوسته یا کاور محافظ: کوپلینگ های شبکه ای و برخی مدل های دندانه ای دارای پوسته هستند. این پوسته از عضو داخلی محافظت کرده و در مدل های نیازمند روانکاری، گریس را در محفظه نگه می دارد.

آب بند: اورینگ، گسکت یا کاسه نمد از ورود گرد و غبار، رطوبت و ذرات آلاینده به داخل کوپلینگ جلوگیری می کند و مانع خروج روانکار می شود.

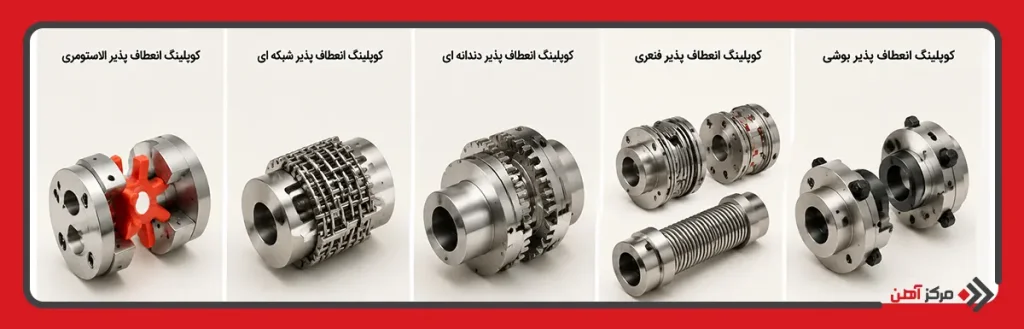

انواع کوپلینگ انعطاف پذیر

انواع کوپلینگ را می توان بر اساس جنس عضو انعطاف پذیر، روش انتقال گشتاور، سختی پیچشی، قابلیت جذب ارتعاش و نیاز به روانکاری طبقه بندی کرد. برخی مدل ها برای تجهیزات سبک و سرعت بالا مناسب هستند، در حالی که گروهی دیگر در خطوط سنگین، بارهای ضربه ای یا محیط های داغ استفاده می شوند. شناخت ساختار هر مدل مانع انتخاب محصولی می شود که از نظر ظاهری قابل نصب است اما ظرفیت دینامیکی کافی ندارد.

کوپلینگ انعطاف پذیر الاستومری

کوپلینگ الاستومری از دو توپی و یک عضو غیر فلزی انعطاف پذیر تشکیل می شود. این عضو با تغییر شکل فشاری، کششی یا برشی گشتاور را انتقال می دهد و بخشی از ارتعاشات پیچشی را مستهلک می کند. مدل های فکی، تایری، بوش پینی و حلقه ای در این گروه قرار می گیرند. کوپلینگ های فکی معمولا دارای یک اسپایدر ستاره ای هستند که میان فک های دو توپی قرار می گیرد. با چرخش توپی محرک، فک ها عضو الاستومری را تحت فشار قرار داده و توپی دوم را به حرکت درمی آورند.

این مدل در اتصال الکتروموتور به پمپ صنعتی، فن، بلوئر، کمپرسور کوچک، نوار نقاله و گیربکس کاربرد گسترده ای دارد. عدم نیاز به روانکاری، نصب ساده و قابلیت جذب ضربه از مزایای مهم آن است. با این حال، الاستومر در برابر دمای بیش از حد، روغن، مواد شیمیایی یا اضافه بار مداوم آسیب پذیر است؛ از این رو جنس و سختی آن باید متناسب با محیط انتخاب شود. کوپلینگ های الاستومری معتبر به دلیل میرایی مناسب، می توانند انتقال ارتعاش به تجهیزات متصل را کاهش دهند.

کوپلینگ انعطاف پذیر پلاستیکی معمولا اصطلاحی بازاری برای مدل هایی است که عضو میانی آنها از پلیمر مهندسی یا پلی یورتان ساخته شده است. بدنه اصلی چنین محصولی لزوما پلاستیکی نیست و اغلب توپی های فلزی دارد. مدل های پلیمری برای گشتاورهای کم تا متوسط، تجهیزات آزمایشگاهی، ماشین های بسته بندی، سروو موتور و سامانه های کنترل حرکت مناسب هستند.

کوپلینگ انعطاف پذیر شبکه ای

کوپلینگ شبکه ای یا Grid Coupling از دو توپی شیار دار، یک شبکه فنری فولادی و یک پوسته محافظ تشکیل می شود. شبکه فولادی در شیارهای دو توپی قرار می گیرد و از طریق تماس کنترل شده با دیواره شیارها، گشتاور را منتقل می کند. هنگام اعمال بار ضربه ای، شبکه اندکی تغییر شکل می دهد و بخشی از انرژی ضربه را جذب می کند.

این مدل برای آسیاب، سنگ شکن، نوار نقاله، کمپرسور، پمپ بزرگ، میکسر و تجهیزات دارای بار متناوب مناسب است. کوپلینگ شبکه ای ظرفیت گشتاور بالایی دارد و می تواند ناهم محوری محدود و شوک های مکانیکی را تحمل کند. با افزایش بار، سطح تماس شبکه با شیار تغییر می کند و سختی موثر مجموعه افزایش می یابد؛ در نتیجه رفتار آن در برابر بارهای متغیر مطلوب است.

بیشتر مدل های شبکه ای برای جلوگیری از سایش شبکه و شیارها به گریس مخصوص نیاز دارند. خرابی آب بند، آلودگی گریس یا روانکاری نامناسب می تواند خوردگی سایشی، شکست شبکه و افزایش لقی را به دنبال داشته باشد. کوپلینگ های Grid در کاربردهای پرتوان، پرگشتاور و دارای ارتعاش یا شوک گزینه شناخته شده ای هستند.

کوپلینگ انعطاف پذیر دندانه ای

کوپلینگ دندانه ای یا Gear Coupling از توپی هایی با دندانه خارجی و غلاف هایی با دندانه داخلی تشکیل می شود. دندانه ها معمولا دارای انحنای مهندسی شده هستند تا هنگام ایجاد زاویه محدود میان محورها، تماس لبه ای و تمرکز تنش کاهش یابد. این طراحی نسبت به ابعاد خود، ظرفیت انتقال گشتاور بسیار بالایی ایجاد می کند.

کوپلینگ دندانه ای در جرثقیل، نورد، توربین، کمپرسور سنگین، صنایع فولاد، معادن، کشتی سازی و خطوط انتقال قدرت پرتوان کاربرد دارد. در مدل دو درگیری، هر دو سمت کوپلینگ امکان حرکت زاویه ای دارند و مجموعه می تواند ناهم محوری موازی و زاویه ای را بهتر جبران کند. مدل تک درگیری بیشتر در کاربردهایی به کار می رود که یک سمت به صورت صلب و سمت دیگر به صورت مفصلی عمل می کند.

تماس لغزشی دندانه ها باعث می شود بسیاری از مدل های دندانه ای به روانکاری منظم نیاز داشته باشند. نوع گریس، وضعیت آب بند، لقی دندانه و کیفیت هم راستایی باید در دوره های تعمیراتی کنترل شود. طراحی دندانه تاج دار در محصولات مهندسی شده، آزادی حرکت بیشتری ایجاد کرده و سایش ناشی از ناهم محوری را کاهش می دهد.

کوپلینگ انعطاف پذیر فلنجی ممکن است یکی از آرایش های کوپلینگ دندانه ای باشد که در آن دو نیمه از طریق فلنج و پیچ به یکدیگر متصل می شوند. فلنج، مونتاژ و جداسازی مجموعه را تسهیل می کند، اما پیچ ها باید با گشتاور توصیه شده سازنده بسته شوند.

کوپلینگ انعطاف پذیر فلزی

در کوپلینگ انعطاف پذیر فلزی، تغییر شکل کنترل شده یک عضو فلزی، انعطاف مورد نیاز را تامین می کند. کوپلینگ دیسکی، دیافراگمی، بلوز فلزی، فنری، Beam و Lamina در این گروه قرار دارند. برخلاف مدل های الاستومری، این محصولات معمولا سختی پیچشی بیشتری دارند و در انواع دقیق می توانند گشتاور را با لقی زاویه ای بسیار کم یا بدون Backlash انتقال دهند.

کوپلینگ دیسکی از مجموعه ای صفحات نازک فولادی تشکیل شده است. این صفحات در برابر گشتاور سخت هستند، اما با خم شدن محدود، ناهم محوری زاویه ای و محوری را جبران می کنند. مدل های دیسکی برای کمپرسور، توربین، پمپ دور بالا و تجهیزات فرایندی مناسب هستند و معمولا به روانکاری دوره ای نیاز ندارند.

کوپلینگ بلوز فلزی از یک پوسته چین دار نازک استفاده می کند و در سروو موتور، انکودر، ماشین CNC و ابزار دقیق به کار می رود. این مدل سختی پیچشی بالا و دقت موقعیت دهی مناسبی دارد، اما در برابر اضافه بار و نصب اجباری حساس است. برخی نمونه ها دارای بلوز فولاد زنگ نزن و توپی آلومینیومی یا فولادی هستند.

کوپلینگ انعطاف پذیر آلومینیومی بیشتر در تجهیزات سبک، سرعت بالا، سیستم های کنترل حرکت و محورهای کوچک دیده می شود. جرم و ممان اینرسی پایین آن پاسخ شتابی سیستم را بهبود می دهد. عبارت کوپلینگ انعطاف پذیر آلومینیومی با قطرهای مختلف به محصولاتی اشاره دارد که توپی آنها با سوراخ های متنوع برای اتصال شفت های هم قطر یا غیر هم قطر عرضه می شود.

کوپلینگ انعطاف پذیر بوشی

کوپلینگ بوشی معمولا از دو فلنج یا توپی، تعدادی پین فلزی و بوش های لاستیکی تشکیل شده است. پین ها روی یکی از فلنج ها نصب می شوند و بوش های الاستیک آنها در سوراخ های فلنج مقابل قرار می گیرند. با چرخش فلنج محرک، بوش ها تحت فشار یا برش قرار گرفته و گشتاور را به فلنج متحرک انتقال می دهند.

این ساختار برای پمپ، فن، کمپرسور، الکتروموتور، نوار نقاله و ماشین آلات عمومی مناسب است. بوش ها ضربه و ارتعاش را کاهش می دهند و در صورت فرسودگی می توان آنها را بدون تعویض کامل توپی ها جایگزین کرد. نصب نادرست پین، سفت کردن نامتوازن پیچ ها و تماس شیمیایی نامناسب از دلایل رایج خرابی بوش هستند.

در برخی بازارها، نام های کوپلینگ بوشی، پین بوش و فلنجی انعطاف پذیر به جای یکدیگر استفاده می شوند. با این حال، هر کوپلینگ انعطاف پذیر فلنجی لزوما از نوع بوشی نیست؛ زیرا مدل های دندانه ای، تایری و دیسکی نیز می توانند آرایش فلنجی داشته باشند.

نوع کوپلینگ انعطاف پذیر	عضو انتقال دهنده گشتاور	ظرفیت گشتاور	جذب ارتعاش و ضربه	تحمل ناهمراستایی	نیاز به روانکاری	میزان لقی	کاربردهای مناسب	مهم ترین محدودیت
الاستومری	اسپایدر، تایر، بوش یا حلقه پلیمری	کم تا متوسط	زیاد	متوسط	ندارد	کم تا متوسط	پمپ صنعتی، فن، بلوئر، کمپرسور کوچک، نوار نقاله و گیربکس	حساسیت عضو الاستومری به دما، روغن، مواد شیمیایی و اضافه بار
شبکه ای	شبکه فنری فولادی	متوسط تا زیاد	زیاد	متوسط	دارد	متوسط	سنگ شکن، آسیاب، پمپ بزرگ، کمپرسور، میکسر و تجهیزات دارای بار ضربه ای	نیاز به گریس کاری، کنترل آب بند و نگهداری دوره ای
دندانه ای	دندانه های داخلی و خارجی درگیر	بسیار زیاد	کم تا متوسط	متوسط	معمولا دارد	متوسط	جرثقیل، نورد، توربین، صنایع فولاد، معدن و ماشین آلات سنگین	حساسیت به روانکاری نامناسب، سایش دندانه و افزایش لقی
فلزی	دیسک، دیافراگم، بلوز یا فنر فلزی	متوسط تا زیاد	کم	متوسط تا زیاد، بسته به طراحی	ندارد	بسیار کم یا بدون لقی	سروو موتور، CNC، توربین، کمپرسور، پمپ دور بالا و ابزار دقیق	حساسیت به اضافه بار، نصب اجباری و ناهمراستایی بیش از حد مجاز
بوشی	پین فلزی و بوش لاستیکی	متوسط	متوسط تا زیاد	متوسط	ندارد	متوسط	پمپ، فن، الکتروموتور، کمپرسور و ماشین آلات عمومی	فرسودگی بوش ها، شل شدن پین ها و نیاز به کنترل دوره ای
آلومینیومی	بدنه مارپیچی، دیسکی یا بلوزی آلومینیومی	کم تا متوسط	کم تا متوسط	کم تا متوسط	ندارد	بسیار کم	استپر موتور، انکودر، تجهیزات آزمایشگاهی، رباتیک و کنترل حرکت	ظرفیت محدود در برابر بار سنگین، ضربه و گشتاور بالا
فلنجی انعطاف پذیر	فلنج، پیچ و عضو انعطاف پذیر بوشی یا دندانه ای	متوسط تا بسیار زیاد	وابسته به نوع عضو میانی	متوسط	بسته به ساختار	متوسط	پمپ های بزرگ، گیربکس، تجهیزات فرایندی و ماشین آلات سنگین	وزن و ابعاد بیشتر و حساسیت اتصال پیچ ها به مونتاژ نادرست

همان طور که در جدول مشاهده می شود، هیچ نوعی از کوپلینگ انعطاف پذیر را نمی توان بهترین گزینه برای همه کاربردها دانست. انتخاب نهایی باید بر اساس عواملی مانند گشتاور مورد نیاز، سرعت دوران، میزان ناهمراستایی شفت ها، شدت ارتعاش، شرایط محیطی، نیاز یا عدم نیاز به روانکاری و هزینه های نگهداری انجام شود.

برای مثال، کوپلینگ های الاستومری در جذب ضربه عملکرد بسیار خوبی دارند، در حالی که مدل های دندانه ای و شبکه ای برای انتقال گشتاورهای سنگین مناسب تر هستند. از طرف دیگر، کوپلینگ های فلزی و آلومینیومی به دلیل دقت بالا، بیشتر در تجهیزات حساس و سیستم های کنترل حرکت مورد استفاده قرار می گیرند. بنابراین، بررسی مشخصات فنی هر مدل پیش از خرید، نقش مهمی در افزایش طول عمر تجهیزات و جلوگیری از خرابی های زودهنگام خواهد داشت.

ویژگی های کوپلینگ انعطاف پذیر

ویژگی های واقعی هر کوپلینگ به نوع عضو انعطاف پذیر، جنس، ابعاد و کیفیت ساخت آن بستگی دارد. مهم ترین مشخصات این قطعات عبارتند از:

• انتقال مطمئن گشتاور میان دو محور
• پذیرش محدود ناهم محوری موازی
• جبران ناهم محوری زاویه ای
• امکان پذیرش جابه جایی محوری کنترل شده
• کاهش بخشی از ضربه های راه اندازی
• محدود کردن انتقال ارتعاش میان تجهیزات
• محافظت نسبی از شفت، یاتاقان و آب بند
• قابلیت استفاده میان محورهای هم قطر یا غیر هم قطر
• تنوع در جنس توپی و عضو انعطاف پذیر
• امکان تعویض عضو مصرفی در بسیاری از مدل ها
• قابلیت طراحی برای سرعت و گشتاورهای مختلف
• امکان ساخت با لقی کم یا بدون لقی
• قابلیت استفاده در آرایش افقی و عمودی
• امکان ساخت مقاوم در برابر خوردگی
• برخورداری از ابعاد فشرده در برخی طرح ها
• قابلیت نصب با خار، بوش مخروطی یا سیستم Clamp
• امکان تنظیم سختی پیچشی با تغییر جنس عضو میانی

نحوه عملکرد کوپلینگ انعطاف پذیر

عملکرد کوپلینگ با دریافت گشتاور از شفت محرک آغاز می شود. شفت، توپی اول را می چرخاند و این توپی نیرو را به عضو انعطاف پذیر انتقال می دهد. عضو میانی بسته به طراحی خود فشرده، خم، پیچیده یا درگیر می شود و گشتاور را به توپی دوم می رساند. در کوپلینگ فکی، اسپایدر میان فک ها تحت فشار قرار می گیرد؛ در مدل شبکه ای، شبکه فولادی در شیارها بار می گیرد؛ در مدل دندانه ای، تماس دندانه ها موجب انتقال نیرو می شود و در کوپلینگ دیسکی، صفحات فلزی تحت تنش کششی و خمشی کنترل شده قرار می گیرند.

هنگامی که دو محور اندکی ناهم راستا هستند، عضو انعطاف پذیر تغییر شکل می دهد یا اجزای مکانیکی با حرکت محدود خود این اختلاف موقعیت را می پذیرند. این رفتار از انتقال کامل نیروی ناهم محوری به یاتاقان ها جلوگیری می کند، اما هر تغییر شکل با نیروی واکنشی همراه است. اگر ناهم محوری از حد مجاز بیشتر شود، دمای عضو میانی افزایش یافته، سایش تشدید شده و نیروهای اضافی به ماشین منتقل می شوند. بنابراین کوپلینگ انعطاف پذیر جایگزین عملیات دقیق Shaft Alignment نیست و پس از نصب نیز باید هم راستایی با ابزار مناسب کنترل شود.

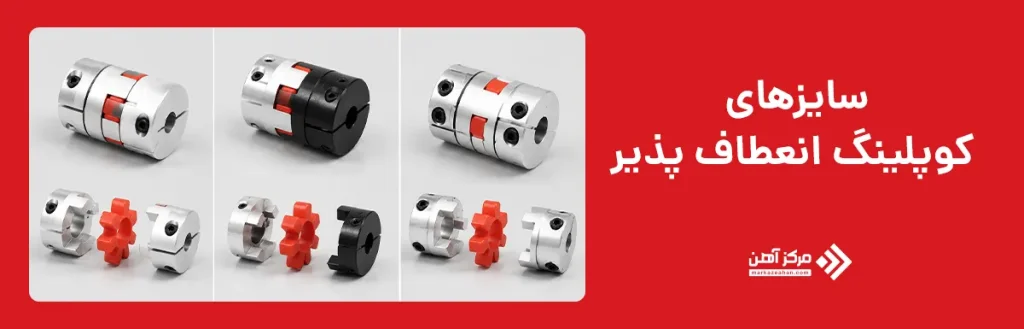

سایزهای کوپلینگ انعطاف پذیر

سایز کوپلینگ ممکن است بر اساس قطر خارجی، شماره بدنه، ظرفیت گشتاور، فاصله محورها یا قطر سوراخ دو توپی بیان شود. در بازار نمونه های کوچک، عباراتی مانند 5×5، 8×5 و 8×8 معمولا به قطر سوراخ سمت اول و دوم اشاره دارند؛ برای مثال 8×5 می تواند به معنای اتصال شفت 8 میلی متر به شفت 5 میلی متر باشد. این شیوه نام گذاری استاندارد جهانی و یکسانی ندارد، بنابراین پیش از خرید باید نقشه ابعادی، واحد اندازه گیری و جدول سازنده کنترل شود.

کوپلینگ انعطاف پذیر 5 × 5

کوپلینگ انعطاف پذیر 5 * 5 معمولا برای اتصال دو محور با قطر اسمی 5 میلی متر استفاده می شود. این سایز در موتورهای کوچک، انکودر، پرینتر سه بعدی، سامانه های آزمایشگاهی، مکانیزم های موقعیت دهی و تجهیزات سبک کاربرد دارد.

بدنه این مدل ممکن است آلومینیومی، پلیمری، فکی یا مارپیچی باشد. قطر برابر دو سوراخ به معنای یکسان بودن ظرفیت همه محصولات نیست؛ زیرا طول توپی، ضخامت دیواره، نوع آلیاژ و روش قفل شدن روی شفت، گشتاور قابل انتقال را تغییر می دهند. پیچ Clamp معمولا توزیع تنش بهتری نسبت به پیچ مغزی نقطه ای ایجاد می کند.

کوپلینگ انعطاف پذیر 8 × 5

کوپلینگ انعطاف پذیر 8 * 5 برای اتصال دو محور غیر هم قطر به کار می رود که یکی معمولا 8 میلی متر و دیگری 5 میلی متر است. چنین ترکیبی در اتصال موتور به لید اسکرو، گیربکس کوچک، تجهیزات اتوماسیون و ماشین های سبک دیده می شود.

در زمان نصب باید مشخص شود کدام سمت کوپلینگ روی شفت محرک قرار می گیرد. علاوه بر قطر سوراخ، طول درگیری شفت، گشتاور موتور، سرعت دوران و نوع تختی یا شیار محور نیز اهمیت دارد. نوشتن کوپلینگ انعطاف پذیر 8 × 5 بدون ذکر نوع بدنه برای انتخاب مهندسی کافی نیست؛ زیرا یک مدل مارپیچی آلومینیومی با نمونه فکی الاستومری رفتار دینامیکی متفاوتی دارد.

کوپلینگ انعطاف پذیر 8 × 8

کوپلینگ انعطاف پذیر 8 * 8 برای اتصال دو محور با قطر اسمی 8 میلی متر استفاده می شود. این اندازه در استپر موتورهای بزرگ تر، تجهیزات CNC سبک، مکانیزم های انتقال پیچ، دستگاه های بسته بندی و سامانه های کنترل حرکت کاربرد دارد.

افزایش قطر سوراخ معمولا به معنای افزایش توان قابل انتقال نیست، مگر آنکه ابعاد و طراحی کل کوپلینگ نیز متناسب باشد. اگر سوراخ 8 میلی متری در بدنه ای کوچک ایجاد شود، ضخامت دیواره توپی کاهش می یابد و ظرفیت گیره یا پیچ محدود می شود. بنابراین باید حداقل ضخامت بدنه، گشتاور مجاز و سرعت بحرانی از کاتالوگ استخراج شود.

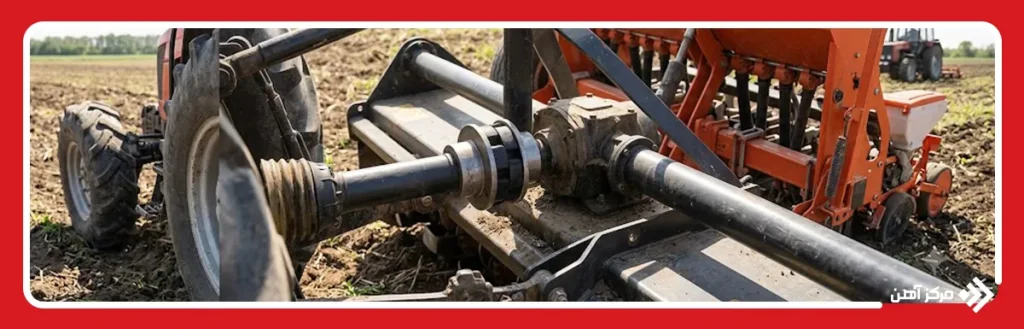

کاربردهای کوپلینگ انعطاف پذیر

کاربردهای کوپلینگ انعطاف پذیر به صنعت یا تجهیز خاصی محدود نمی شود. مهم ترین موارد استفاده عبارتند از:

• اتصال الکتروموتور به پمپ سانتریفیوژ
• اتصال موتور به گیربکس صنعتی
• سیستم های کمپرسور و بلوئر
• فن های صنعتی و برج های خنک کننده
• نوار نقاله و تجهیزات انتقال مواد
• آسیاب، خردکن و سنگ شکن
• میکسر، همزن و راکتور
• ماشین آلات صنایع فولاد و نورد
• تجهیزات معدن و سیمان
• جرثقیل و سیستم های بالابر
• ماشین ابزار و دستگاه CNC
• سروو موتور و استپر موتور
• انکودر و تجهیزات اندازه گیری
• ماشین های چاپ و بسته بندی
• تجهیزات صنایع غذایی و دارویی
• خطوط نفت، گاز و پتروشیمی
• سامانه های تولید برق
• تجهیزات دریایی و کشتی سازی
• ماشین آلات کشاورزی
• سامانه های تهویه مطبوع
• تجهیزات آزمایشگاهی
• ربات ها و مکانیزم های اتوماسیون

مزایا و معایب کوپلینگ انعطاف پذیر

استفاده از کوپلینگ های انعطاف پذیر در صورت انتخاب صحیح می تواند قابلیت اطمینان سیستم را افزایش دهد، اما این قطعات نیز محدودیت هایی دارند.

مزایا:

• جبران خطاهای محدود هم راستایی
• کاهش انتقال ضربه های ناگهانی
• جذب بخشی از ارتعاشات پیچشی
• کاهش نیروهای اضافی روی یاتاقان
• محافظت نسبی از شفت و آب بند
• امکان اتصال شفت های غیر هم قطر
• نصب و تعویض آسان در بسیاری از مدل ها
• تنوع بالا در جنس و ساختار
• قابلیت استفاده در محدوده گسترده گشتاور
• کاهش صدای کارکرد در مدل های الاستومری
• امکان عملکرد بدون روانکاری در برخی طرح ها
• قابلیت تعویض عضو میانی بدون تعویض توپی
• وزن و ممان اینرسی پایین در نمونه های آلومینیومی
• امکان انتقال دقیق حرکت در مدل های بدون لقی
• کاهش هزینه توقف با نگهداری برنامه ریزی شده

معایب:

• محدود بودن مقدار ناهم محوری قابل تحمل
• فرسودگی عضو الاستومری در طول زمان
• حساسیت برخی مدل ها به دما و مواد شیمیایی
• نیاز مدل های دندانه ای و شبکه ای به روانکاری
• ایجاد نیروی واکنشی در اثر ناهم محوری
• احتمال بروز لقی در نمونه های فرسوده
• محدودیت گشتاور در مدل های کوچک پلیمری
• حساسیت کوپلینگ های فلزی دقیق به اضافه بار
• نیاز به محافظ ایمنی برای اجزای دوار
• احتمال شکست ناگهانی در صورت انتخاب نامناسب
• وابستگی عملکرد به کیفیت نصب
• نیاز به کنترل دوره ای پیچ ها و اتصالات
• امکان افزایش ارتعاش در صورت عدم بالانس
• تفاوت زیاد میان ظرفیت محصولات هم اندازه
• دشواری تشخیص خرابی داخلی در بعضی مدل ها

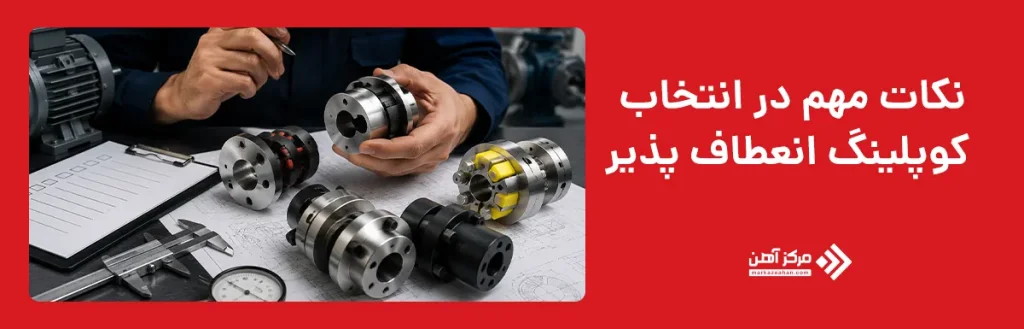

نکات مهم در انتخاب کوپلینگ انعطاف پذیر

انتخاب میان انواع کوپلینگ انعطاف پذیر باید بر اساس داده های واقعی تجهیز انجام شود. تنها تطبیق قطر سوراخ با شفت، تضمین کننده عملکرد ایمن نیست. معیارهای اصلی انتخاب عبارتند از:

• تعیین گشتاور نامی محور
• محاسبه گشتاور راه اندازی و پیک
• اعمال ضریب سرویس مناسب
• بررسی توان موتور و سرعت دوران
• کنترل حداکثر دور مجاز کوپلینگ
• تعیین قطر دقیق هر دو شفت
• بررسی نوع خار و شیار خار
• تعیین میزان ناهم محوری موازی
• اندازه گیری ناهم محوری زاویه ای
• بررسی حرکت محوری شفت ها
• مشخص کردن سختی پیچشی مورد نیاز
• ارزیابی شدت شوک و ارتعاش
• بررسی فرکانس های طبیعی سیستم
• کنترل احتمال رزونانس پیچشی
• تعیین دمای کارکرد پیوسته و لحظه ای
• بررسی تماس با روغن و مواد شیمیایی
• ارزیابی رطوبت، خوردگی و گرد و غبار
• انتخاب جنس مناسب توپی
• انتخاب جنس و سختی عضو الاستومری
• بررسی نیاز یا عدم نیاز به روانکاری
• کنترل فضای شعاعی و محوری نصب
• بررسی امکان تعویض قطعه بدون جابه جایی ماشین
• تعیین نوع اتصال توپی به محور
• بررسی نیاز به بوش مخروطی
• کنترل الزامات بالانس در سرعت بالا
• انتخاب مدل کم لقی برای کنترل موقعیت
• بررسی قابلیت Fail-Safe در کاربردهای حساس
• کنترل نیروی واکنشی ناشی از ناهم محوری
• بررسی عمر خستگی عضو انعطاف پذیر
• مطالعه جدول ظرفیت سازنده
• کنترل استاندارد و کیفیت ماشین کاری
• در نظر گرفتن دسترسی به قطعات یدکی
• بررسی دوره بازرسی و نگهداری
• نصب حفاظ ایمن اطراف کوپلینگ
• انجام هم راستایی لیزری یا ساعتی پس از نصب
• کنترل گشتاور بستن پیچ ها
• ثبت شرایط کارکرد برای تعمیرات پیشگیرانه

در انتخاب مدل های کوچک نیز نباید صرفا به عبارت های تجاری مانند کوپلینگ انعطاف پذیر 5 * 5، کوپلینگ انعطاف پذیر 8 * 5 یا کوپلینگ انعطاف پذیر 8 * 8 اکتفا کرد. این اعداد معمولا قطر سوراخ ها را نشان می دهند و اطلاعاتی درباره گشتاور، سرعت، لقی و سختی پیچشی ارائه نمی کنند. همچنین کوپلینگ انعطاف پذیر پلاستیکی برای یک سروو موتور سبک، کوپلینگ انعطاف پذیر آلومینیومی برای کنترل دقیق حرکت و کوپلینگ انعطاف پذیر فلنجی برای یک ماشین سنگین، الزامات کاملا متفاوتی دارند.

در جمع بندی پاسخ به این پرسش که کوپلینگ انعطاف پذیر چیست، می توان آن را رابط مهندسی شده ای دانست که انتقال قدرت را با پذیرش کنترل شده خطاهای حرکتی ترکیب می کند. کوپلینگ های انعطاف پذیر می توانند ارتعاش، ضربه و نیروهای ناشی از ناهم محوری را کاهش دهند، اما توانایی آنها محدود به محدوده تعریف شده سازنده است. برای دستیابی به عملکرد مطمئن باید گشتاور واقعی، سرعت، قطر شفت، شرایط محیطی، نوع بار و رفتار دینامیکی ماشین به صورت هم زمان بررسی شوند. انتخاب صحیح عضو الاستومری یا فلزی، هم راستایی دقیق، نصب اصولی و بازرسی دوره ای، عمر کوپلینگ و تجهیزات متصل را افزایش می دهد و از توقف های پرهزینه خط تولید جلوگیری می کند.
