نحوه عایق کاری لوله با پشم شیشه + آموزش گام به گام

عایق کاری لوله با پشم شیشه یکی از روش های متداول برای کاهش انتقال حرارت در لوله های آب گرم، آب سرد، تاسیسات مکانیکی و برخی خطوط صنعتی محسوب می شود. پشم شیشه به دلیل ساختار الیافی و وجود هوای محبوس میان الیاف، انتقال حرارت را کاهش می دهد و می تواند اتلاف انرژی را در مسیر لوله محدود کند. برای دستیابی به عملکرد مناسب، فقط پیچیدن عایق دور لوله کافی نیست و ضخامت، نحوه برش، فشردگی، درزها و پوشش نهایی باید به درستی اجرا شوند. در لوله های سرد نیز جلوگیری از نفوذ بخار آب اهمیت بیشتری پیدا می کند، زیرا ورود رطوبت به عایق می تواند عملکرد حرارتی آن را کاهش دهد. Owens Corning نیز برای لوله های سرد بر ایجاد یک لایه پیوسته بخاربند و آب بندی کامل درزها تاکید می کند. هزینه کلی پروژه علاوه بر عایق و روکش، ممکن است از شرایط بازار و قیمت آهن در بخش های فلزی تاسیسات نیز تاثیر بگیرد.

نحوه عایق کاری لوله با پشم شیشه باید با توجه به دمای سیال، قطر لوله، محل نصب و شرایط محیطی انتخاب شود. عایق فضای بیرونی باید در برابر باران و شرایط جوی محافظت شود و در لوله های زیر دمای محیط، تمام درزها و نقاط اتصال باید در برابر نفوذ بخار آب بسته شوند. پیش از اجرا نیز باید وضعیت سطح لوله، خوردگی احتمالی و نشتی بررسی شود، زیرا پوشاندن لوله معیوب می تواند تعمیرات بعدی را دشوار کند. هزینه نهایی نیز به قطر و طول مسیر، ضخامت عایق، نوع روکش، دستمزد اجرا و حتی قیمت لوله وابسته می شود. در ادامه این مقاله از مرکزآهن، مصالح، مراحل نصب، ضخامت مناسب، درزگیری و نکات اجرایی را بررسی می کنیم.

عایق کاری لوله با پشم شیشه

عایق کاری لوله با پشم شیشه با هدف کاهش اتلاف یا جذب حرارت، کنترل دمای سیال و در لوله های سرد، کاهش خطر تشکیل میعان انجام می شود. پشم شیشه به صورت عایق لوله ای پیش ساخته یا پوشش انعطاف پذیر در اطراف لوله قرار می گیرد و فضای هوای محبوس میان الیاف آن انتقال حرارت را محدود می کند. محصولات پیش ساخته پشم شیشه برای لوله های مسی، فولادی و برخی لوله های پلیمری تولید می شوند و می توانند در سرویس های گرم و سرد به کار روند. در مقایسه با عایق الاستومری، پشم شیشه ساختار الیافی دارد و برای کنترل رطوبت به روکش و بخاربند مناسب وابستگی بیشتری دارد. منابع فنی Owens Corning نیز استفاده از عایق فایبرگلاس را برای خطوط گرم و سرد تایید می کنند.

در لوله های سرد، تمام درزها، محل اتصالات و نقاط نفوذ باید به گونه ای آب بندی شوند که بخار آب به داخل عایق راه پیدا نکند، زیرا نفوذ رطوبت می تواند عملکرد حرارتی را کاهش دهد و شرایط خوردگی را تشدید کند. NAIMA نیز برای خطوط آب سرد بر اجرای سیستم عایق همراه با بخاربند پیوسته تاکید می کند. در مقابل، در کاربردهایی مانند عایق لوله مسی در کولر گازی معمولا انتخاب عایقی با مقاومت مناسب در برابر نفوذ بخار اهمیت بیشتری پیدا می کند. بنابراین انتخاب پشم شیشه باید با دمای سیال، رطوبت محیط، محل نصب و نوع روکش محافظ هماهنگ انجام شود.

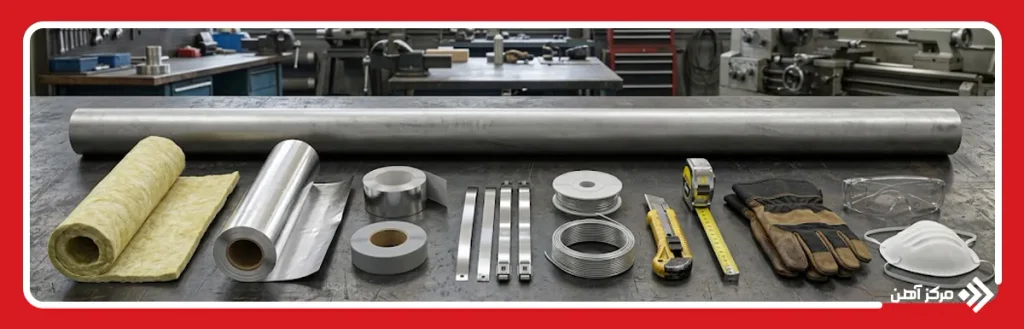

مصالح مورد نیاز برای عایق کاری لوله با پشم شیشه

برای اجرای عایق کاری لوله با پشم شیشه باید مجموعه ای از مصالح و ابزارها آماده شوند تا پوشش نهایی هم از نظر حرارتی و هم از نظر دوام عملکرد مناسبی داشته باشد. مهم ترین مورد، پشم شیشه با ضخامت و دانسیته متناسب با دمای سیال و قطر لوله است. در کنار آن به روکش بخاربند یا روکش آلومینیومی، نوار مخصوص درزگیری، سیم گالوانیزه یا بست مناسب، کاتر، متر، دستکش، عینک و ماسک نیاز دارید. اگر لوله در فضای باز قرار داشته باشد، باید روکش نهایی مقاوم در برابر باران، تابش خورشید و ضربه نیز پیش بینی شود. در پروژه هایی مانند عایق کاری لوله های آب در ساختمان، انتخاب نوع عایق و روکش باید با سرد یا گرم بودن خط و میزان رطوبت محیط هماهنگ شود تا از اتلاف انرژی یا ایجاد میعان جلوگیری شود.

کیفیت مصالح مصرفی تاثیر مستقیمی بر نتیجه اجرا دارد. پشم شیشه نباید خیس، فشرده یا آسیب دیده باشد و ضخامت آن باید در تمام طول مسیر یکنواخت باقی بماند. برای لوله های سرد، نوار و روکش بخاربند اهمیت بیشتری دارند، زیرا کوچک ترین درز باز می تواند مسیر نفوذ بخار آب را ایجاد کند. در زانوها، سه راهی ها، فلنج ها و شیرآلات نیز باید قطعات عایق با دقت برش داده شوند تا فضای خالی باقی نماند. ابزار برش باید تیز باشد تا الیاف له نشوند و ابعاد قطعات دقیق باقی بمانند. بنابراین آماده کردن مصالح مناسب قبل از شروع کار باعث می شود اجرا سریع تر، تمیزتر و با کیفیت پایدارتر انجام شود.

مراحل عایق کاری لوله با پشم شیشه

مراحل عایق کاری لوله با پشم شیشه باید به ترتیب و با کنترل دقیق اجرا شوند، زیرا کیفیت هر مرحله روی عملکرد نهایی عایق تاثیر می گذارد. ابتدا سطح لوله باید از گرد و غبار، روغن، رطوبت و زنگ زدگی پاک شود و هرگونه نشتی یا خوردگی پیش از پوشاندن لوله برطرف شود. سپس قطر لوله و طول مسیر اندازه گیری می شود تا پشم شیشه با ابعاد مناسب برش بخورد. پس از قرار دادن عایق دور لوله، باید آن را بدون فشردگی بیش از حد تثبیت کرد تا ساختار الیافی و هوای محبوس داخل آن حفظ شوند. در مرحله بعد، درزهای طولی و عرضی باید با نوار مناسب بسته شوند تا مسیر نفوذ هوا و رطوبت باقی نماند.

پس از نصب عایق، روکش محافظ یا بخاربند متناسب با شرایط پروژه اجرا می شود. در لوله های سرد، پیوستگی لایه بخاربند اهمیت بیشتری دارد و در خطوط خارجی نیز روکش باید در برابر باران، تابش خورشید و آسیب مکانیکی مقاومت کند. زانوها، شیرها، سه راهی ها و فلنج ها نیز باید به صورت جداگانه و بدون ایجاد شکاف عایق شوند. در پایان، کل مسیر از نظر باز بودن درزها، له شدگی پشم شیشه، اتصال نامناسب روکش و نفوذپذیری احتمالی بررسی می شود. اجرای درست این مراحل باعث می شود عایق حرارتی عملکرد یکنواخت تری ایجاد کند و دوام سیستم نیز افزایش پیدا کند.

آماده سازی و تمیز کردن سطح لوله

پیش از نصب پشم شیشه، سطح لوله باید کاملا تمیز، خشک و عاری از آلودگی باشد تا عایق روی بستری مناسب قرار بگیرد. گرد و غبار، چربی، روغن، رطوبت، زنگ زدگی پوسته ای و بقایای رنگ سست باید از روی سطح حذف شوند. اگر لوله دچار نشتی، خوردگی فعال یا آسیب مکانیکی باشد، ابتدا باید مشکل برطرف شود و سپس عملیات عایق کاری ادامه پیدا کند. پوشاندن لوله معیوب با پشم شیشه می تواند عیب را پنهان کند و تعمیرات بعدی را دشوارتر کند. در خطوط فلزی، بررسی وضعیت پوشش ضدخوردگی نیز اهمیت دارد، به ویژه زمانی که لوله در محیط مرطوب یا سرد کار می کند.

سطح لوله باید پیش از نصب کاملا خشک بماند، زیرا رطوبت محبوس شده زیر عایق می تواند به مرور باعث کاهش عملکرد حرارتی و افزایش خطر خوردگی شود. همچنین در محل فلنج ها، شیرآلات و ساپورت ها باید فضای کافی برای اجرای پیوسته عایق در نظر گرفته شود. هرچه مرحله آماده سازی دقیق تر انجام شود، نصب پشم شیشه منظم تر انجام می شود و روکش نهایی نیز دوام بیشتری حفظ می کند.

اندازه گیری و برش پشم شیشه

در مرحله اندازه گیری و برش پشم شیشه، ابتدا باید قطر خارجی لوله، محیط آن و طول هر بخش از مسیر با دقت مشخص شود. اگر از عایق لوله ای پیش ساخته استفاده می شود، قطر داخلی عایق باید با قطر خارجی لوله هماهنگ باشد تا بدون فضای خالی یا فشار اضافی روی سطح قرار بگیرد. در صورت استفاده از پشم شیشه رولی یا پتویی، قطعات باید بر اساس محیط لوله و با در نظر گرفتن محل همپوشانی برش داده شوند تا درز طولی کاملا بسته شود.

برش باید با کاتر تیز و روی سطح صاف انجام شود تا الیاف خرد یا فشرده نشوند. در زانوها، سه راهی ها، شیرآلات و محل عبور ساپورت ها نیز لازم است قطعات به شکل جداگانه و متناسب با هندسه مسیر آماده شوند. اندازه گیری اشتباه می تواند باعث ایجاد شکاف، همپوشانی بیش از حد یا کاهش ضخامت موثر عایق شود. بنابراین بهتر است هر قطعه پیش از نصب نهایی روی لوله امتحان شود تا پوشش بدون کشیدگی و فشردگی اضافی اجرا شود.

پیچیدن و تثبیت پشم شیشه دور لوله

پس از برش، پشم شیشه باید به صورت یکنواخت دور لوله قرار بگیرد و ضخامت آن در تمام مسیر حفظ شود. اگر از عایق لوله ای پیش ساخته استفاده می شود، پوسته عایق روی لوله بسته می شود و درز طولی آن باید کاملا روی هم قرار بگیرد. در مدل های رولی نیز پشم شیشه باید بدون کشیدگی یا فشردگی بیش از حد پیچیده شود، زیرا فشرده شدن الیاف می تواند ضخامت موثر و عملکرد حرارتی عایق را کاهش دهد. بخش های مجاور نیز باید به گونه ای قرار بگیرند که میان آنها شکاف باز باقی نماند.

برای تثبیت می توان از بست، سیم مناسب یا سیستم اتصال پیش بینی شده در روکش کارخانه ای استفاده کرد. فاصله بست ها باید به اندازه ای باشد که عایق جابه جا نشود، اما نباید آن قدر محکم بسته شوند که پشم شیشه له شود. در زانوها و اتصالات نیز قطعات باید با دقت کنار هم قرار بگیرند. در پایان، کل سطح باید از نظر یکنواختی ضخامت، باز نبودن درزها و ثابت ماندن عایق بررسی شود.

درزگیری و جلوگیری از نفوذ رطوبت

درزگیری یکی از مهم ترین مراحل عایق کاری لوله با پشم شیشه است، زیرا ورود بخار آب به ساختار الیافی می تواند مقاومت حرارتی عایق را کاهش دهد و در لوله های فلزی خطر خوردگی زیر عایق را افزایش دهد. پس از نصب پشم شیشه، تمام درزهای طولی و عرضی باید با نوار یا روکش بخاربند مناسب بسته شوند. محل اتصال دو قطعه عایق، زانوها، سه راهی ها، فلنج ها و محل عبور ساپورت ها نیز باید بدون شکاف باقی بمانند.

در لوله های سرد، پیوستگی بخاربند اهمیت بیشتری پیدا می کند و حتی سوراخ های کوچک نیز باید ترمیم شوند. نوار درزگیری باید روی سطح خشک و تمیز اجرا شود تا چسبندگی مناسبی ایجاد کند. در فضای باز نیز روکش باید از ورود باران جلوگیری کند و همپوشانی آن به شکلی انجام شود که آب به سمت بیرون هدایت شود. در پایان باید تمام مسیر از نظر پارگی، بازشدگی یا نفوذپذیری احتمالی بررسی شود تا رطوبت نتواند به لایه پشم شیشه وارد شود.

اجرای روکش محافظ روی عایق

پس از نصب و درزگیری پشم شیشه، باید روکش محافظ متناسب با محل قرارگیری لوله اجرا شود تا عایق در برابر رطوبت، ضربه و آسیب های محیطی محافظت شود. در فضاهای داخلی می توان از روکش های آلومینیومی یا بخاربندهای کارخانه ای استفاده کرد، اما در محیط های باز معمولا به پوشش مقاوم تری نیاز دارید که در برابر باران، تابش خورشید و تغییرات دما دوام بیاورد. روکش باید تمام سطح عایق را بپوشاند و درزهای آن نیز به صورت پیوسته بسته شوند تا مسیر نفوذ آب باقی نماند.

در محل زانوها، سه راهی ها، شیرآلات و ساپورت ها باید روکش با دقت برش داده شود و هیچ بخش بدون محافظ باقی نماند. همپوشانی ورق یا روکش نیز بهتر است در جهتی انجام شود که آب باران به داخل درز هدایت نشود. بست ها نباید آن قدر سفت شوند که پشم شیشه را فشرده کنند. در پایان باید کل مسیر از نظر پارگی، بازشدگی درزها و نفوذ احتمالی رطوبت بررسی شود تا عایق در طول بهره برداری عملکرد خود را حفظ کند.

ضخامت مناسب پشم شیشه برای عایق کاری لوله

ضخامت مناسب پشم شیشه برای عایق کاری لوله به دمای سیال، قطر لوله، دمای محیط، میزان رطوبت و هدف عایق کاری بستگی دارد و نمی توان یک عدد ثابت را برای همه پروژه ها پیشنهاد کرد. هرچه اختلاف دمای داخل لوله با محیط بیشتر باشد، معمولا ضخامت بیشتری برای کنترل انتقال حرارت نیاز خواهید داشت. در خطوط آب گرم و بخار، هدف اصلی کاهش اتلاف انرژی و پایین آوردن دمای سطح خارجی است، در حالی که در لوله های آب سرد و چیلدواتر باید ضخامت به اندازه ای باشد که دمای سطح عایق از نقطه شبنم پایین تر نرود و میعان ایجاد نشود. منابع فنی NAIMA نیز ضخامت عایق را تابع دمای سرویس، شرایط محیطی و کنترل کندانس می دانند.

در عمل، ضخامت های رایج پشم شیشه لوله ای می توانند از حدود ۲۵ میلی متر شروع شوند و برای خطوط داغ تر یا قطرهای بزرگ تر به ۵۰ میلی متر و بیشتر برسند. با این حال، انتخاب نهایی باید بر اساس محاسبات حرارتی، استاندارد پروژه و دیتاشیت سازنده انجام شود. فشرده کردن عایق برای جا دادن آن در فضای محدود نیز اشتباه است، زیرا کاهش ضخامت موثر می تواند مقاومت حرارتی را پایین بیاورد. در خطوط سرد علاوه بر ضخامت، وجود بخاربند پیوسته اهمیت دارد؛ زیرا حتی عایق ضخیم بدون کنترل نفوذ رطوبت ممکن است عملکرد مناسبی ارائه ندهد. بنابراین ضخامت باید همراه با نوع روکش، دمای کاری و شرایط محیطی انتخاب شود تا عایق بتواند انتقال حرارت و خطر میعان را به شکل موثری کنترل کند.

مزایا و معایب عایق کاری لوله با پشم شیشه

عایق کاری لوله با پشم شیشه مزایای قابل توجهی دارد و به همین دلیل در بسیاری از تاسیسات ساختمانی و صنعتی استفاده می شود. مهم ترین مزیت آن کاهش انتقال حرارت است که می تواند اتلاف انرژی در خطوط آب گرم و بخار را محدود کند و در لوله های سرد نیز به کنترل افزایش دمای سیال کمک کند. وزن نسبتا کم، قابلیت برش و شکل پذیری مناسب، امکان استفاده روی قطرهای مختلف و دسترسی گسترده از دیگر مزایای این عایق محسوب می شوند. پشم شیشه همچنین در برابر آتش رفتار مناسبی دارد و در صورت اجرای صحیح می تواند عمر مفیدی ایجاد کند. در پروژه هایی که متراژ لوله زیاد است، امکان استفاده از مدل های لوله ای پیش ساخته نیز سرعت اجرا را افزایش می دهد و کیفیت پوشش را یکنواخت تر می کند.

در مقابل، مهم ترین محدودیت پشم شیشه حساسیت آن به نفوذ رطوبت است. اگر بخاربند یا روکش محافظ آسیب ببیند، رطوبت می تواند وارد ساختار الیافی شود و مقاومت حرارتی را کاهش دهد. تماس مستقیم با الیاف نیز هنگام نصب ممکن است باعث تحریک پوست، چشم یا دستگاه تنفسی شود و استفاده از تجهیزات حفاظتی را ضروری می کند. همچنین پشم شیشه در فضاهای باز بدون روکش مناسب دوام کافی ندارد و در نقاطی که احتمال ضربه مکانیکی زیاد است باید از پوشش مقاوم استفاده شود. بنابراین مزایا زمانی به طور کامل حاصل می شوند که نصب، درزگیری و محافظت نهایی با دقت انجام شوند.

هزینه عایق کاری لوله با پشم شیشه چقدر است؟

هزینه عایق کاری لوله با پشم شیشه به طول مسیر، قطر لوله، ضخامت عایق، نوع روکش، تعداد زانوها و شیرآلات و شرایط دسترسی بستگی دارد. هرچه قطر لوله یا ضخامت مورد نیاز بیشتر شود، مقدار پشم شیشه و روکش مصرفی افزایش پیدا می کند و هزینه نهایی بالاتر می رود. اجرای عایق روی مسیرهای مستقیم معمولا ساده تر است، اما وجود اتصالات متعدد، فلنج، سه راهی یا ساپورت باعث افزایش زمان کار و پرت مصالح می شود. محل نصب نیز اهمیت دارد؛ اجرای کار در ارتفاع، فضای محدود یا موتورخانه متراکم می تواند زمان اجرا را افزایش دهد و هزینه بیشتری ایجاد کند.

دستمزد عایق کاری لوله با پشم شیشه نیز معمولا بر اساس متراژ، قطر لوله، پیچیدگی مسیر و نوع روکش محاسبه می شود. اگر پروژه به بخاربند کامل، روکش آلومینیومی یا پوشش مقاوم فضای باز نیاز داشته باشد، هزینه مصالح و اجرا افزایش پیدا می کند. برای برآورد دقیق بهتر است ابتدا متراژ و قطر مسیر مشخص شود، سپس ضخامت عایق، نوع پوشش و تعداد اتصالات در متره وارد شوند. بنابراین اعلام یک قیمت ثابت بدون بررسی مشخصات واقعی پروژه می تواند برآورد نادرستی ایجاد کند.

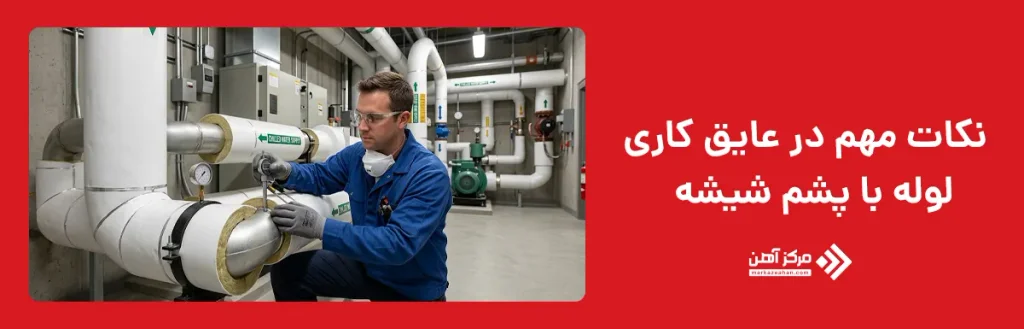

نکات مهم در عایق کاری لوله با پشم شیشه

برای اجرای صحیح عایق کاری لوله با پشم شیشه باید چند نکته فنی همزمان رعایت شوند تا عایق در طول زمان عملکرد خود را از دست ندهد. سطح لوله باید پیش از نصب تمیز و خشک باشد و هرگونه نشتی، زنگ زدگی یا خوردگی فعال برطرف شود. ضخامت عایق نیز باید با دمای سیال، قطر لوله و شرایط محیطی هماهنگ باشد. فشرده کردن بیش از حد پشم شیشه اشتباه است، زیرا با کاهش هوای محبوس میان الیاف، مقاومت حرارتی نیز کاهش پیدا می کند. در لوله های سرد، اجرای بخاربند پیوسته اهمیت ویژه ای دارد و همه درزها، محل اتصالات و نواحی اطراف ساپورت ها باید کاملا آب بندی شوند.

در مسیرهای خارجی، استفاده از روکش مقاوم در برابر باران، تابش خورشید و ضربه ضروری است. محل زانوها، سه راهی ها، شیرآلات و فلنج ها نیز نباید بدون عایق باقی بمانند، زیرا همین نقاط می توانند به پل حرارتی تبدیل شوند. هنگام اجرا باید از دستکش، عینک و ماسک مناسب استفاده شود تا تماس مستقیم با الیاف کاهش پیدا کند. پس از پایان کار نیز بهتر است کل مسیر از نظر پارگی روکش، بازشدگی درزها، نفوذ رطوبت و جابه جایی عایق بررسی شود. در نتیجه، نحوه عایق کاری لوله با پشم شیشه زمانی نتیجه مطلوبی ایجاد می کند که ضخامت، درزگیری، روکش و شرایط نصب به صورت یکپارچه کنترل شوند.

عایق کاری لوله با پشم شیشه زمانی عملکرد مناسبی ایجاد می کند که انتخاب ضخامت، آماده سازی سطح، نصب عایق، درزگیری و اجرای روکش محافظ با دقت انجام شوند. این عایق می تواند اتلاف حرارت را در خطوط گرم کاهش دهد و در لوله های سرد نیز به کنترل افزایش دما و تشکیل میعان کمک کند. با این حال، پشم شیشه در برابر نفوذ رطوبت حساس است و به همین دلیل استفاده از بخاربند و روکش مناسب اهمیت زیادی دارد. نحوه عایق کاری لوله با پشم شیشه باید با دمای سیال، قطر لوله و شرایط محیطی هماهنگ شود و فشرده کردن عایق نیز باید جلوگیری شود. در نهایت، اجرای اصولی و بازبینی دوره ای روکش و درزها باعث می شود عایق در طول بهره برداری دوام بیشتری داشته باشد و عملکرد حرارتی خود را حفظ کند.
