شیر چاقویی (شیر گیوتینی) چیست؟ بررسی کاربردها و مزایا

شیر چاقویی یکی از تجهیزات مهم کنترل جریان در صنایع مختلف است که برای قطع و وصل سیالات دارای ذرات جامد یا مواد غلیظ طراحی شده است. این تجهیز که با نام شیر گیوتینی یا Knife Gate Valve نیز شناخته می شود، به دلیل ساختار خاص خود توانایی عبور از سیالات دشوار را دارد و در بسیاری از خطوط فرآیندی مورد استفاده قرار می گیرد. تیغه این شیر هنگام باز و بسته شدن مانند یک چاقو در مسیر حرکت می کند و به همین دلیل نام شیر چاقویی برای آن انتخاب شده است. در بسیاری از پروژه های صنعتی، انتخاب تجهیزات علاوه بر معیارهای فنی به عوامل اقتصادی نیز وابسته است و همان طور که پارامترهایی مانند قیمت آهن می توانند بر هزینه نهایی ساخت و اجرای سیستم تاثیر بگذارند، انتخاب نوع شیر نیز باید بر اساس شرایط واقعی فرآیند انجام شود. شناخت اینکه شیر چاقویی چیست و در چه شرایطی عملکرد بهتری دارد، برای طراحی ایمن و بهره برداری پایدار اهمیت زیادی دارد.

شیر گیوتینی در ظاهر شباهت هایی با برخی شیرهای کشویی دارد، اما از نظر عملکرد و حوزه استفاده تفاوت های مهمی دارد. این شیر بیشتر برای خطوطی طراحی شده که سیال دارای لجن، دوغاب، الیاف یا ذرات معلق است و شیرهای معمولی ممکن است در آنها عملکرد مناسبی نداشته باشند. به همین دلیل، در بررسی انواع شیرهای دروازه ‌ای معمولا شیر چاقویی به عنوان گزینه ای تخصصی برای شرایط خاص معرفی می شود. کاربرد شیر چاقویی در صنایع معدنی، فاضلاب، کاغذسازی، غذایی و شیمیایی گسترده است و انتخاب صحیح آن می تواند تاثیر مستقیمی بر کاهش استهلاک و افزایش راندمان سیستم داشته باشد. در ادامه مقاله مرکزآهن، اجزاء شیر چاقویی، نحوه نصب، مزایا و معایب و نکات مهم انتخاب شیر گیوتینی به صورت دقیق بررسی خواهند شد.

شیر چاقویی چیست؟

شیر چاقویی چیست و چه ویژگی هایی باعث شده در برخی صنایع جایگاه ویژه ای پیدا کند؟ شیر چاقویی یا شیر گیوتینی نوعی شیر قطع و وصل است که برای کنترل جریان سیالات دارای ذرات جامد، لجن، دوغاب و مواد غلیظ طراحی شده است. مهم ترین بخش این تجهیز تیغه فلزی آن است که هنگام باز و بسته شدن، به صورت عمودی در مسیر سیال حرکت می کند و جریان را قطع یا برقرار می سازد. به دلیل همین عملکرد شبیه گیوتین، نام شیر گیوتینی یا Knife Gate Valve برای آن استفاده می شود.

در بسیاری از سیستم های صنعتی، انتخاب تجهیزات انتقال و کنترل جریان باید همزمان با طراحی خطوط انجام شود و عواملی مانند سایز لوله، فشار و حتی قیمت لوله در تصمیم گیری تاثیر دارند. شیر چاقویی در چنین پروژه هایی زمانی انتخاب می شود که سیال دارای ذرات جامد یا ماهیت ساینده باشد و احتمال گیر کردن یا خرابی در شیرهای معمولی وجود داشته باشد. همین موضوع باعث شده کاربرد شیر چاقویی در خطوط فاضلاب، صنایع معدنی و انتقال دوغاب بسیار رایج باشد.

شیر گیوتینی معمولا برای تنظیم دقیق جریان طراحی نشده و بیشتر نقش قطع و وصل کامل را بر عهده دارد. تیغه آن هنگام بسته شدن می تواند بخشی از ذرات یا لایه های موجود در سیال را برش دهد و مسیر را ببندد. این ویژگی باعث شده در شرایطی که شیرهای دیگر دچار گرفتگی می شوند، شیر چاقویی عملکرد بهتری داشته باشد.

شیر چاقویی را باید تجهیزی تخصصی برای فرآیندهای خاص دانست. مدل هایی مانند شیر چاقویی 6 اینچ یا سایزهای بزرگ تر در صنایع سنگین استفاده می شوند و انتخاب آنها بر اساس فشار، نوع سیال و شرایط کاری انجام می گیرد. همچنین قیمت شیر چاقویی به عواملی مانند جنس بدنه، نوع عملگر و استاندارد ساخت وابسته است.

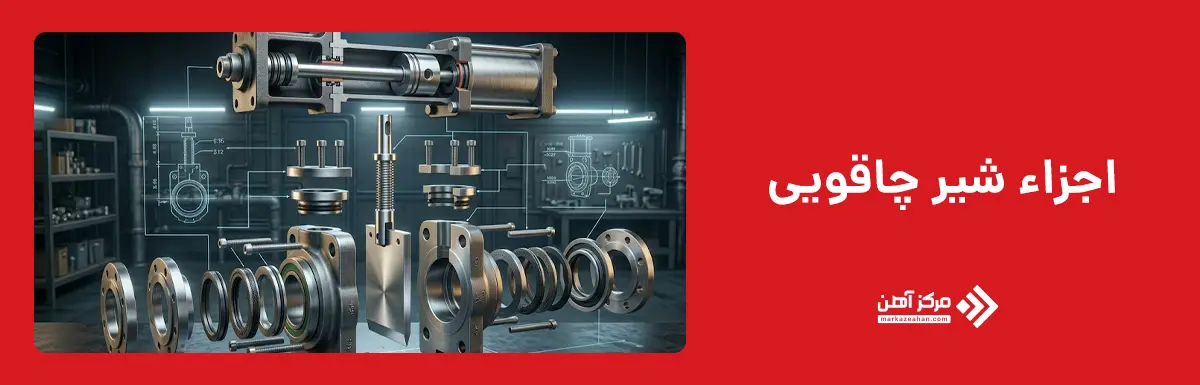

اجزاء شیر چاقویی

اجزاء شیر چاقویی بخش هایی هستند که عملکرد صحیح این تجهیز را ممکن می سازند و شناخت آنها برای انتخاب، نگهداری و بهره برداری مناسب اهمیت زیادی دارد. اگرچه طراحی شیر گیوتینی بسته به سازنده و نوع کاربرد ممکن است تفاوت هایی داشته باشد، اما بیشتر مدل ها از مجموعه ای از قطعات اصلی مشابه تشکیل شده اند.

یکی از مهم ترین اجزاء، تیغه یا گیت است که نقش اصلی در قطع و وصل جریان را بر عهده دارد. این تیغه معمولا از فلز مقاوم ساخته می شود و هنگام حرکت به سمت پایین، مسیر عبور سیال را مسدود می کند. کیفیت تیغه تاثیر زیادی بر عملکرد و عمر مفید شیر چاقویی دارد؛ زیرا در بسیاری از کاربردها با مواد ساینده یا خورنده در تماس است.

بدنه شیر بخش مهم دیگری است که تمام اجزاء داخلی را در خود نگه می دارد و مسیر جریان را شکل می دهد. جنس بدنه می تواند از چدن، فولاد یا استنلس استیل باشد و انتخاب آن به نوع سیال و شرایط محیطی وابسته است. آب بندی نیز اهمیت زیادی دارد؛ زیرا از نشتی جلوگیری می کند و باعث افزایش ایمنی سیستم می شود.

ساقه یا استم، بخش انتقال دهنده حرکت از عملگر به تیغه است. این قطعه هنگام چرخش یا تحریک عملگر، تیغه را بالا یا پایین می برد. عملگر نیز ممکن است دستی، پنوماتیکی، هیدرولیکی یا برقی باشد و بسته به شرایط پروژه انتخاب می شود.

هماهنگی میان این اجزا باعث می شود شیر گیوتینی بتواند در شرایط سخت صنعتی و در تماس با سیالات دارای ذرات معلق عملکرد قابل اعتماد و پایداری داشته باشد.

کاربرد شیر چاقویی

کاربرد شیر چاقویی بیشتر در صنایعی دیده می شود که سیال دارای ذرات جامد، لجن، الیاف یا مواد غلیظ باشد و شیرهای معمولی نتوانند عملکرد پایداری ارائه دهند. طراحی تیغه ای و حرکت عمودی گیت باعث شده شیر گیوتینی بتواند مسیر جریان را با قدرت بیشتری قطع کند و در برابر گرفتگی مقاومت بالاتری داشته باشد. همین ویژگی دلیل اصلی گسترش استفاده از شیر گیوتینی در بسیاری از صنایع فرآیندی است.

یکی از مهم ترین حوزه های کاربرد شیر چاقویی، صنایع فاضلاب و تصفیه آب است. در این بخش، سیال معمولا دارای ذرات جامد و مواد معلق است و استفاده از شیرهای عادی می تواند باعث گرفتگی یا کاهش عملکرد شود. شیر گیوتینی به دلیل توانایی عبور از چنین سیالاتی، انتخابی مناسب برای این خطوط محسوب می شود.

صنایع معدنی نیز وابستگی زیادی به شیر چاقویی دارند. انتقال دوغاب معدنی، مواد ساینده و سیالات دارای ذرات سنگین نیازمند شیری است که هنگام بسته شدن بتواند مواد را برش دهد و مسیر را بدون آسیب مسدود کند. به همین دلیل شیر چاقویی 6 اینچ و سایزهای بزرگ تر در خطوط معدنی کاربرد فراوانی دارند.

در صنایع کاغذ و خمیر کاغذ، وجود الیاف و مواد نیمه جامد باعث می شود کاربرد شیر چاقویی اهمیت بیشتری پیدا کند. همچنین در صنایع غذایی و شیمیایی، به ویژه هنگام انتقال مواد غلیظ یا نیمه جامد، از این شیر استفاده می شود.

گستردگی این کاربردها نشان می دهد شیر چاقویی تنها یک تجهیز قطع و وصل معمولی نیست، بلکه راهکاری تخصصی برای کنترل جریان در شرایط دشوار صنعتی محسوب می شود.

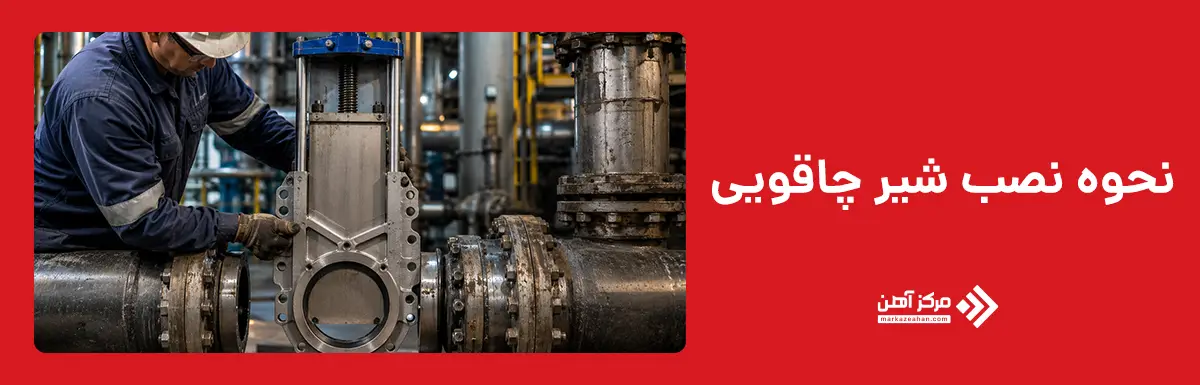

نحوه نصب شیر چاقویی

نحوه نصب شیر چاقویی تاثیر مستقیمی بر عملکرد، عمر مفید و ایمنی سیستم دارد و نصب اشتباه می تواند حتی بهترین شیر گیوتینی را با مشکل مواجه کند. به همین دلیل، پیش از نصب باید مشخصات شیر، جهت جریان، نوع اتصال و شرایط فرآیند به دقت بررسی شوند.

اولین مرحله در نصب، بررسی وضعیت خط و اطمینان از هم راستا بودن فلنج ها یا نقاط اتصال است. اگر شیر تحت فشار ناشی از ناهماهنگی لوله ها نصب شود، احتمال نشتی یا آسیب به بدنه افزایش پیدا می کند. همچنین باید فضای کافی برای حرکت تیغه و انجام تعمیرات احتمالی در نظر گرفته شود.

در بسیاری از پروژه ها، شیر چاقویی به صورت عمودی نصب می شود تا حرکت تیغه روان تر باشد و رسوب یا تجمع مواد مانع عملکرد نشود. البته بسته به طراحی سیستم، نصب افقی نیز ممکن است امکان پذیر باشد، اما باید توصیه های سازنده رعایت شود.

آب بندی صحیح و استفاده از گسکت مناسب نیز اهمیت زیادی دارد. پیچ های اتصال باید به صورت یکنواخت و با گشتاور مناسب بسته شوند تا فشار در سطح اتصال به شکل متعادل توزیع گردد. علاوه بر این، پیش از بهره برداری باید چند بار باز و بسته شدن شیر بررسی شود تا از عملکرد صحیح تیغه و عملگر اطمینان حاصل شود.

نصب صحیح نه تنها عملکرد شیر چاقویی را بهبود می دهد، بلکه می تواند هزینه های تعمیرات و استهلاک را نیز کاهش دهد و باعث افزایش عمر تجهیز شود.

نکات مهم در نصب شیر چاقویی

نصب شیر چاقویی تنها به قرار دادن شیر میان دو اتصال محدود نمی شود و رعایت جزئیات فنی در این مرحله اهمیت زیادی دارد. حتی اگر شیر گیوتینی از کیفیت بالایی برخوردار باشد، نصب نادرست می تواند باعث نشتی، کاهش عمر تجهیز یا اختلال در عملکرد شود. به همین دلیل، آشنایی با نکات مهم در نصب شیر چاقویی برای پیمانکاران و بهره برداران ضروری است.

یکی از مهم ترین نکات، بررسی جهت نصب و مسیر حرکت تیغه است. در بسیاری از کاربردها، نصب عمودی ترجیح داده می شود؛ زیرا این وضعیت به خروج بهتر ذرات و کاهش احتمال تجمع مواد در اطراف تیغه کمک می کند. اگر فضای پروژه محدود باشد و نصب افقی انجام شود، باید شرایط عملکرد به دقت کنترل شود.

هم راستا بودن لوله ها و اتصالات نیز اهمیت زیادی دارد. اعمال فشار ناشی از ناهماهنگی فلنج ها می تواند باعث تاب برداشتن بدنه یا ایجاد نشتی شود. پیش از سفت کردن پیچ ها باید موقعیت شیر بررسی گردد تا هیچ نیروی اضافی به بدنه وارد نشود.

انتخاب گسکت و آب بندی مناسب نیز موضوع مهمی است. نوع سیال، فشار و دما تعیین می کنند چه نوع آب بندی باید استفاده شود. همچنین پیچ ها باید به صورت ضربدری و با گشتاور یکنواخت بسته شوند تا فشار در سطح اتصال متعادل باقی بماند.

رعایت این نکات باعث می شود شیر چاقویی در بلندمدت عملکرد مطمئن تری داشته باشد و احتمال خرابی یا توقف خط کاهش پیدا کند.

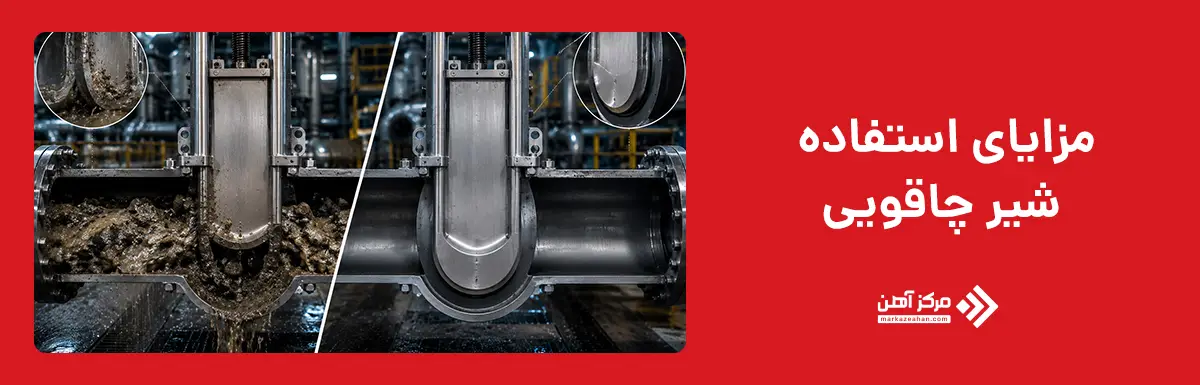

مزایای استفاده شیر چاقویی

مزایای استفاده شیر چاقویی باعث شده این تجهیز در بسیاری از صنایع جایگاه مهمی پیدا کند و در شرایطی که شیرهای معمولی عملکرد ضعیفی دارند، انتخاب اول باشد. طراحی تیغه ای و ساختار ساده اما مقاوم آن باعث شده شیر گیوتینی بتواند در تماس با سیالات دشوار عملکرد قابل اعتمادی ارائه دهد.

یکی از مهم ترین مزیت های شیر چاقویی، توانایی عبور و قطع جریان سیالات دارای ذرات جامد و لجن است. تیغه این شیر هنگام بسته شدن می تواند مواد معلق را برش دهد و مسیر را بدون گرفتگی ببندد. همین ویژگی باعث شده کاربرد شیر چاقویی در صنایع معدنی، فاضلاب و خمیر کاغذ گسترده باشد.

ساختار نسبتا ساده نیز از دیگر مزایا است. تعداد کمتر قطعات متحرک نسبت به برخی شیرها می تواند تعمیرات و نگهداری را ساده تر کند. همچنین طراحی فشرده این تجهیز باعث می شود در برخی پروژه ها فضای نصب کمتری نیاز داشته باشد.

مقاومت مناسب در برابر مواد ساینده و قابلیت تولید در متریال های مختلف نیز اهمیت زیادی دارد. بسته به شرایط فرآیند، می توان شیر گیوتینی را با بدنه چدنی، فولادی یا استنلس استیل انتخاب کرد. همین مزایا باعث شده خرید شیر چاقویی برای بسیاری از خطوط صنعتی تصمیمی فنی و اقتصادی محسوب شود و قیمت شیر چاقویی در برابر کارایی آن توجیه پذیر باشد.

معایب استفاده شیر چاقویی

در کنار مزایا، معایب استفاده شیر چاقویی نیز باید بررسی شود تا انتخاب این تجهیز بر اساس شناخت کامل انجام گیرد. شیر گیوتینی برای همه کاربردها مناسب نیست و استفاده از آن در شرایط نامناسب می تواند باعث کاهش راندمان یا افزایش استهلاک شود.

یکی از مهم ترین محدودیت ها، طراحی این شیر است که برای قطع و وصل جریان است و برای کنترل دقیق آن مناسب نیست. به همین دلیل، اگر فرآیند نیازمند تنظیم تدریجی جریان باشد، شیر چاقویی انتخاب ایده آلی نخواهد بود. عملکرد نیمه باز در بسیاری از مدل ها می تواند باعث سایش تیغه و کاهش عمر شیر شود.

مسئله دیگر، حساسیت برخی مدل ها به فشار بسیار بالا است. اگرچه برخی شیرهای چاقویی برای شرایط سخت طراحی می شوند، اما در بسیاری از پروژه های فشار بالا باید محدودیت های طراحی آنها در نظر گرفته شود.

سایش تیغه و نشیمنگاه نیز در تماس با مواد بسیار ساینده ممکن است افزایش پیدا کند. همچنین در صورت نگهداری نامناسب یا تجمع رسوبات، حرکت تیغه با مشکل مواجه خواهد شد.

به همین دلیل، انتخاب شیر گیوتینی باید بر اساس شرایط واقعی خط و نوع سیال انجام شود تا مزایای آن بر محدودیت ها غلبه داشته باشد.

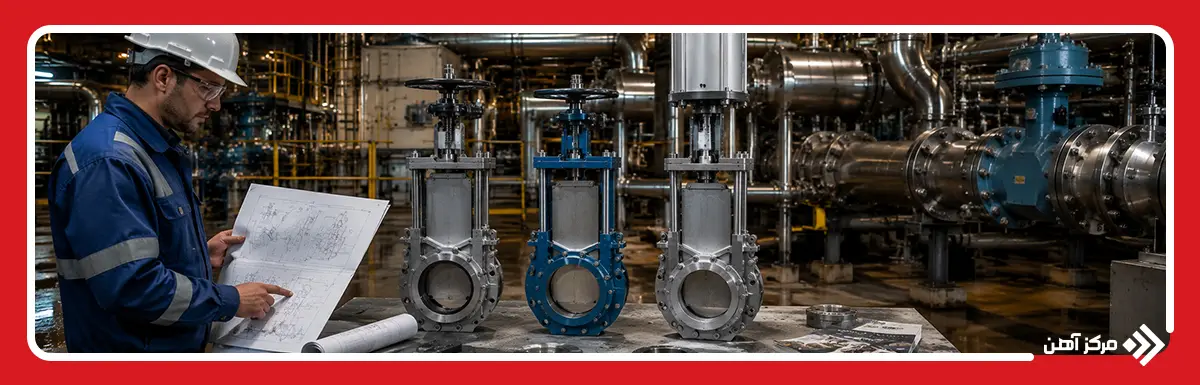

چگونه شیر چاقویی مناسب پروژه را انتخاب کنیم؟

انتخاب شیر چاقویی مناسب پروژه تنها به سایز یا قیمت محدود نمی شود و باید مجموعه ای از عوامل فنی و عملیاتی همزمان بررسی شوند. بسیاری از مشکلات عملکردی در خطوط صنعتی نه به دلیل کیفیت پایین تجهیز، بلکه به علت انتخاب نامناسب آن رخ می دهند. به همین دلیل، پیش از خرید شیر چاقویی باید شرایط فرآیند به صورت دقیق مشخص شود.

اولین عامل مهم، نوع سیال است. اگر سیال دارای ذرات جامد، لجن، دوغاب یا مواد ساینده باشد، شیر گیوتینی می تواند گزینه مناسبی باشد؛ اما جنس بدنه و تیغه باید با ویژگی های سیال سازگار انتخاب شوند. برای مثال، در محیط های خورنده معمولا بدنه استنلس استیل ترجیح داده می شود، در حالی که برای برخی خطوط عمومی چدن یا فولاد نیز قابل استفاده است.

فشار و دمای کاری نیز اهمیت زیادی دارند. هر شیر چاقویی محدوده مشخصی از تحمل فشار و دما دارد و انتخاب خارج از این محدوده می تواند عمر تجهیز را کاهش دهد یا ایمنی سیستم را به خطر بیندازد. همچنین سایز شیر باید با قطر خط و دبی مورد نیاز هماهنگ باشد. مدل هایی مانند شیر چاقویی 6 اینچ برای برخی خطوط فرآیندی رایج هستند، اما انتخاب نهایی باید بر اساس محاسبات مهندسی انجام شود.

نوع عملگر نیز در انتخاب تاثیرگذار است. شیر چاقویی می تواند با عملگر دستی، پنوماتیکی، هیدرولیکی یا برقی تجهیز شود و هرکدام برای شرایط خاصی مناسب هستند. در خطوط اتوماتیک معمولا عملگرهای برقی یا پنوماتیکی ترجیح داده می شوند.

بررسی دقیق این موارد باعث می شود خرید شیر چاقویی بر اساس نیاز واقعی پروژه انجام شود و علاوه بر عملکرد بهتر، هزینه های نگهداری و خرابی نیز کاهش یابد. در نهایت، قیمت شیر چاقویی باید در کنار دوام، کیفیت و سازگاری فنی ارزیابی شود و به عنوان تنها معیار تصمیم گیری شناخته نشود.

شیر چاقویی یا شیر گیوتینی یکی از تجهیزات تخصصی کنترل جریان است که برای سیالات دارای ذرات جامد، لجن و مواد غلیظ طراحی شده است. در این مقاله مرکزآهن بررسی شد که شیر چاقویی چیست، اجزاء اصلی آن کدام اند و چرا شیر چاقویی یا همان Knife Gate Valve در بسیاری از صنایع جایگاه مهمی پیدا کرده است. همچنین کاربرد شیر چاقویی در صنایع فاضلاب، معدنی، کاغذ و فرآیندهای دارای مواد ساینده توضیح داده شد و نحوه نصب، مزایا و محدودیت های آن بررسی گردید. طراحی تیغه ای، توانایی برش مواد معلق و ساختار ساده از مهم ترین نقاط قوت شیر گیوتینی محسوب می شوند، در حالی که محدودیت در کنترل دقیق جریان و حساسیت به شرایط نگهداری از چالش های آن است. انتخاب صحیح شیر چاقویی باید بر اساس نوع سیال، فشار، متریال و شرایط بهره برداری انجام شود تا عملکرد پایدار و عمر مفید بالاتری حاصل گردد.
