دستگاه اره لنگ چیست و چه نقشی در برش فلزات دارد؟
دسترسی سریع به محتوای این مطلب
دستگاه اره لنگ یکی از تجهیزات سنتی و کاربردی در صنعت برشکاری فلزات است که برای برش انواع مقاطع فولادی، لوله، میلگرد و پروفیل مورد استفاده قرار می گیرد. این دستگاه با ایجاد حرکت رفت و برگشتی در تیغه، عملیات برش را با سرعتی کنترل شده انجام می دهد و به دلیل ساختار ساده، هزینه نگهداری مناسب و قابلیت کار مداوم، همچنان در بسیاری از کارگاه های صنعتی حضور دارد. انتخاب روش برش و نوع تجهیزات می تواند با جنس مقطع، ابعاد قطعه و تغییرات قیمت آهن ارتباط داشته باشد. شناخت دقیق عملکرد و اجزای این دستگاه به کاربران کمک می کند تا برش هایی دقیق تر، ایمن تر و با کیفیت بالاتر انجام دهند.

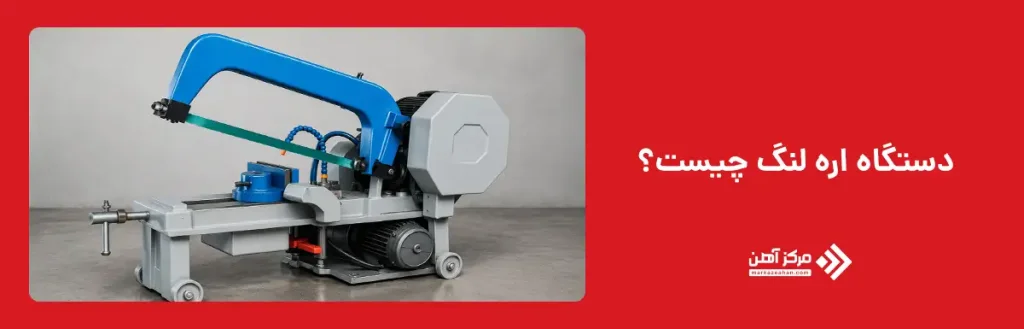

دستگاه اره لنگ چیست؟
در پاسخ به این پرسش که دستگاه اره لنگ چیست، می توان آن را نوعی ماشین برش فلز دانست که تیغه آن به کمک یک مکانیزم مکانیکی به صورت رفت و برگشتی حرکت می کند. نام دستگاه نیز از قطعه لنگ یا میل لنگ موجود در سیستم حرکتی آن گرفته شده است که حرکت دورانی موتور را به حرکت خطی تیغه تبدیل می کند. این دستگاه برای برش سرد فلزات کاربرد دارد و از نظر نحوه حرکت تیغه با اره نواری تفاوت اساسی دارد. در منابع انگلیسی، دستگاه اره لنگ به انگلیسی با اصطلاحاتی مانند Power Hacksaw Machine یا Mechanical Hacksaw شناخته می شود. این دستگاه به دلیل دقت مناسب و کنترل آسان، همچنان در بسیاری از کارگاه های صنعتی مورد استفاده قرار می گیرد.
مشخصات فنی دستگاه اره لنگ
مشخصات فنی دستگاه اره لنگ بر اساس مدل، ابعاد و ظرفیت آن متفاوت است و باید پیش از خرید به صورت دقیق بررسی شود. توان موتور، حداکثر ظرفیت برش، طول کورس تیغه، تعداد حرکت رفت و برگشتی در دقیقه، ابعاد گیره و نوع سیستم انتقال قدرت از مهم ترین مشخصات این دستگاه هستند. برخی مدل ها دارای سیستم تنظیم سرعت، پمپ آب صابون و مکانیزم توقف خودکار پس از پایان برش هستند. ظرفیت برش دستگاه نیز معمولا برای مقاطع گرد، چهارگوش و مستطیلی به صورت جداگانه اعلام می شود. بررسی این مشخصات هنگام خرید دستگاه اره لنگ باعث می شود دستگاه متناسب با حجم کار و نوع قطعات انتخاب شود.
جدول مشخصات فنی دستگاه اره لنگ
| مشخصه | توضیحات |
|---|---|
| توان موتور | 1.5 تا 7.5 کیلووات بسته به مدل |
| ظرفیت برش گرد | 100 تا 400 میلی متر |
| ظرفیت برش چهارگوش | 100×100 تا 350×350 میلی متر |
| طول کورس تیغه | 200 تا 600 میلی متر |
| تعداد حرکت در دقیقه | 20 تا 90 کورس |
| نوع سیستم انتقال قدرت | تسمه ای، گیربکسی یا چرخ دنده ای |
| سیستم خنک کاری | آب صابون (در مدل های صنعتی) |
| قابلیت توقف خودکار | در مدل های نیمه اتومات و اتومات |

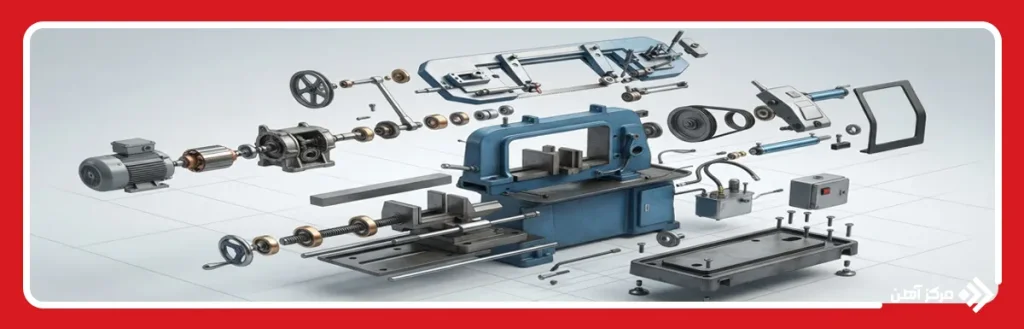

اجزای اصلی دستگاه اره لنگ
دستگاه اره لنگ از چند بخش مکانیکی و الکتریکی تشکیل شده است که هماهنگی میان آنها حرکت تیغه و فرایند برش را امکان پذیر می کند. شاسی، بازوی متحرک، تیغه، موتور، گیره، مکانیزم لنگ و سیستم انتقال قدرت از اجزای اصلی این دستگاه هستند. در برخی مدل های صنعتی، تجهیزات دیگری مانند سیستم خنک کاری، پمپ روانکار، تابلو برق و کلید توقف اضطراری نیز روی دستگاه نصب می شود. کیفیت ساخت هر یک از این بخش ها بر دقت برش، میزان لرزش، استهلاک تیغه و طول عمر دستگاه تاثیر دارد. به همین دلیل در ساخت دستگاه اره لنگ باید استحکام شاسی و هماهنگی اجزای متحرک به شکل دقیقی کنترل شود.
تیغه اره
تیغه اره یکی از مهم ترین قطعات دستگاه است و تماس مستقیم آن با سطح فلز باعث جداسازی قطعه می شود. این تیغه ها معمولا از فولاد ابزار، فولاد تندبر یا ترکیبات دو فلزی تولید می شوند و گام تیغ اره باید بر اساس جنس، سطح مقطع و ضخامت قطعه انتخاب شود. برای برش مقاطع نازک باید از تیغه هایی با دندانه ریزتر و برای مقاطع ضخیم از تیغه هایی با دندانه درشت تر استفاده کرد. نصب صحیح، کشش مناسب و روانکاری تیغه نقش مستقیمی در کیفیت برش و جلوگیری از شکست زودهنگام آن دارد.
مکانیزم لنگ
مکانیزم لنگ وظیفه دارد حرکت دورانی تولیدشده توسط موتور را به حرکت رفت و برگشتی بازوی اره تبدیل کند. این سیستم معمولا از میل لنگ، شاتون، یاتاقان و اتصالات مکانیکی تشکیل شده است و باید در برابر نیروهای متناوب مقاومت کافی داشته باشد. تنظیم نادرست مکانیزم لنگ می تواند باعث ایجاد لرزش، افزایش صدای دستگاه و کاهش دقت برش شود. روانکاری دوره ای یاتاقان ها و بررسی میزان لقی اتصالات، از مهم ترین اقدامات نگهداری این بخش محسوب می شود.
گیره نگهدارنده قطعه
گیره نگهدارنده قطعه برای ثابت کردن پروفیل، لوله، میلگرد یا سایر مقاطع در زمان برش استفاده می شود. اگر قطعه به درستی در گیره مهار نشود، احتمال جابه جایی، کج شدن خط برش و شکستن تیغه افزایش پیدا می کند. گیره دستگاه باید متناسب با ابعاد قطعه باز و بسته شود و فشار کافی را بدون تغییر شکل دادن مقاطع نازک ایجاد کند. در برخی دستگاه ها، گیره به صورت دستی و در مدل های صنعتی به شکل هیدرولیکی یا پنوماتیکی عمل می کند.
موتور
موتور نیروی مورد نیاز برای حرکت تیغه و انجام عملیات برش را تامین می کند. توان موتور باید با ظرفیت برش دستگاه و سختی فلزات مورد استفاده تناسب داشته باشد. استفاده از موتور ضعیف برای برش مقاطع سنگین باعث افت سرعت، افزایش فشار بر قطعات مکانیکی و بالا رفتن مصرف انرژی می شود. در مقابل، انتخاب موتور بیش از حد قدرتمند نیز می تواند هزینه خرید و مصرف برق را افزایش دهد. سلامت سیم پیچ، بلبرینگ و سیستم تهویه موتور باید در سرویس های دوره ای بررسی شود.
سیستم انتقال قدرت
سیستم انتقال قدرت نیروی موتور را به مکانیزم لنگ منتقل می کند و ممکن است شامل تسمه، پولی، چرخ دنده یا گیربکس باشد. این سیستم علاوه بر انتقال نیرو، می تواند سرعت حرکت تیغه را نیز کاهش یا تنظیم کند. شل بودن تسمه، فرسودگی چرخ دنده ها یا کمبود روغن گیربکس موجب کاهش بازده دستگاه و افزایش صدای آن می شود. کنترل کشش تسمه ها و تعویض به موقع قطعات فرسوده، از توقف ناگهانی دستگاه در زمان برش جلوگیری می کند.

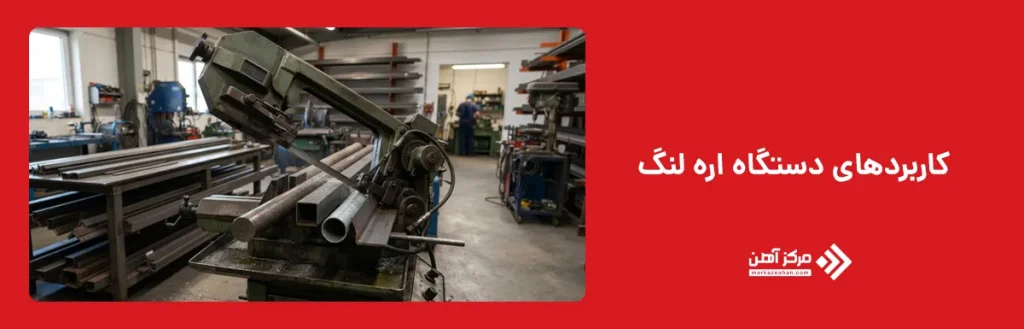

کاربردهای دستگاه اره لنگ
دستگاه اره لنگ در کارگاه های ساخت قطعات فلزی، واحدهای تعمیراتی، آهنگری ها و خطوط تولید سبک برای برش اولیه مواد خام کاربرد دارد. این دستگاه امکان برش انواع فولاد ساده کربنی، چدن، آلومینیوم، برنج و برخی آلیاژهای صنعتی را فراهم می کند. البته نوع تیغه، سرعت حرکت و فشار واردشده باید با جنس فلز هماهنگ باشد. استفاده از این دستگاه برای تولید قطعات تکراری، آماده سازی مواد اولیه و برش مقاطع در ابعاد مشخص رایج است. قیمت دستگاه اره لنگ نیز با توجه به ظرفیت و امکانات مورد نیاز هر یک از این کاربردها تغییر می کند.
برش انواع پروفیل
یکی از رایج ترین کاربردهای دستگاه اره لنگ، برش انواع پروفیل های باز و بسته مانند قوطی، نبشی، ناودانی و تسمه است. برای دستیابی به برش دقیق، پروفیل باید به طور کامل در گیره ثابت شود و تیغه متناسب با ضخامت دیواره انتخاب گردد. در مقاطع توخالی، استفاده از تیغه با تعداد دندانه مناسب از گیر کردن دندانه ها در دیواره جلوگیری می کند. این دستگاه برای برش پروفیل های مورد استفاده در ساخت سازه های فلزی، تجهیزات کارگاهی و قطعات صنعتی مناسب است.
برش میلگرد
دستگاه اره لنگ برای برش میلگردهای ساده و آجدار در قطرهای مختلف نیز قابل استفاده است. در این روش، سطح برش نسبت به برش حرارتی تمیزتر است و تغییرات ساختاری ناشی از گرمای شدید در انتهای میلگرد ایجاد نمی شود. برای برش میلگردهای قطور باید توان موتور، استحکام تیغه و ظرفیت گیره دستگاه مورد توجه قرار گیرد. همچنین استفاده از مایع خنک کننده می تواند دمای تیغه را کاهش داده و سرعت فرسودگی آن را کنترل کند.
برش لوله های فلزی
برش لوله های فولادی، گالوانیزه، آلومینیومی و برخی لوله های آلیاژی از دیگر کاربردهای این دستگاه است. لوله باید به شکلی در گیره قرار گیرد که هنگام تماس تیغه نچرخد یا جابه جا نشود. برای لوله های نازک، تیغه دندانه ریز انتخاب مناسب تری است؛ زیرا هم زمان چند دندانه با سطح قطعه درگیر می شوند. رعایت این نکته از شکستن دندانه ها، له شدن لبه لوله و ایجاد برش ناصاف جلوگیری می کند.
کارگاه های آهنگری
در کارگاه های آهنگری از دستگاه اره لنگ برای آماده سازی شمش، میلگرد، تسمه و قطعات فولادی پیش از عملیات فورج یا شکل دهی استفاده می شود. این دستگاه امکان برش قطعات با طول مشخص را فراهم می کند و می تواند جایگزین مناسبی برای برخی روش های دستی باشد. به دلیل ساختار مکانیکی ساده، تعمیر و نگهداری آن در محیط های کارگاهی آسان است. با این حال، برای حفظ کیفیت برش باید تیغه، گیره و مکانیزم حرکتی به صورت منظم بازبینی شوند.
صنایع فلزی
در صنایع فلزی، دستگاه اره لنگ برای تولید قطعات نیمه ساخته، برش مواد اولیه و آماده سازی مقاطع پیش از ماشین کاری استفاده می شود. صنایع ساخت ماشین آلات، تجهیزات کشاورزی، سازه های فلزی، قطعات خودرو و واحدهای تعمیراتی از مصرف کنندگان این دستگاه هستند. امکان تنظیم طول قطعه و تکرار برش باعث می شود بهره وری کارگاه افزایش پیدا کند. البته در خطوط تولید با حجم بسیار بالا، دستگاه های برش اتوماتیک و تجهیزات دارای سیستم تغذیه خودکار می توانند سرعت تولید بیشتری ارائه دهند.

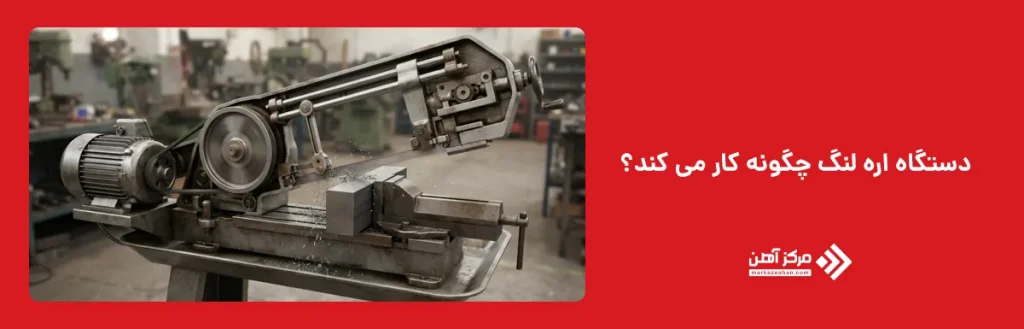

دستگاه اره لنگ چگونه کار می کند؟
عملکرد دستگاه اره لنگ با روشن شدن موتور و انتقال نیروی دورانی آن به سیستم تسمه، گیربکس یا چرخ دنده آغاز می شود. این نیرو به میل لنگ منتقل شده و از طریق شاتون، بازوی حامل تیغه را به صورت رفت و برگشتی حرکت می دهد. در واقع این مکانیزم باعث تبدیل حرکت چرخشی موتور به حرکت خطی کنترل شده می شود که اساس کار دستگاه را تشکیل می دهد. تیغه معمولا در کورس رفت عملیات برش را انجام می دهد و در کورس برگشت با فشار کمتری حرکت می کند تا دندانه ها آسیب نبینند و اصطکاک اضافی ایجاد نشود. در طول این فرآیند، وزن بازو یا در مدل های پیشرفته تر سیستم هیدرولیکی فشار یکنواخت و قابل تنظیمی را روی قطعه وارد می کند تا برش با دقت و ثبات بیشتری انجام شود. همچنین در برخی دستگاه ها امکان تنظیم سرعت حرکت تیغه و میزان فشار وجود دارد که باعث می شود دستگاه برای برش انواع فلزات با سختی های مختلف قابل استفاده باشد. پس از تکمیل برش، در مدل های مجهزتر دستگاه به صورت خودکار متوقف می شود و در مدل های ساده تر، اپراتور باید دستگاه را خاموش کرده و قطعه برش خورده را جدا کند.
نکات مهم هنگام استفاده از دستگاه اره لنگ
پیش از راه اندازی دستگاه باید سلامت تیغه، میزان کشش آن، عملکرد گیره و سطح روغن یا مایع خنک کننده به دقت بررسی شود تا از بروز هرگونه خطا یا آسیب در حین برش جلوگیری گردد. قطعه کار باید به طور کامل و محکم در گیره بسته شود و هیچ گونه لقی یا بخش آزادی در مسیر حرکت تیغه وجود نداشته باشد، زیرا کوچک ترین جابه جایی می تواند باعث انحراف برش یا حتی شکست تیغه شود. اپراتور موظف است از تجهیزات ایمنی مانند عینک محافظ، کفش کار و لباس مناسب استفاده کند و در طول کار از نزدیک کردن دست یا هر عضو بدن به تیغه متحرک خودداری نماید. همچنین اعمال فشار بیش از حد روی تیغه نه تنها باعث افزایش سرعت برش نمی شود، بلکه موجب داغ شدن تیغه، کاهش عمر مفید آن و افزایش احتمال شکستگی و آسیب به دستگاه خواهد شد. در پایان کار نیز باید براده ها و ضایعات فلزی تنها پس از توقف کامل دستگاه و با استفاده از برس یا ابزار مناسب از سطح کار و اطراف دستگاه پاک سازی شوند.

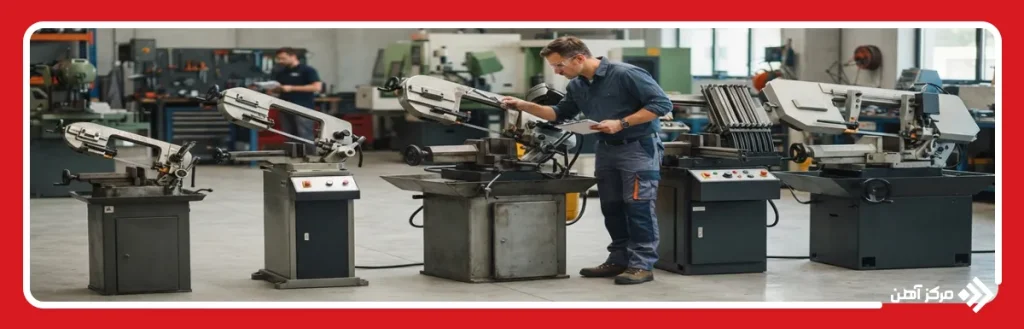

عوامل موثر بر قیمت دستگاه اره لنگ
قیمت دستگاه اره لنگ تحت تاثیر ظرفیت برش، توان موتور، ابعاد دستگاه، کیفیت شاسی، نوع گیربکس و کشور سازنده قرار دارد. دستگاه هایی که دارای سیستم خنک کاری، گیره هیدرولیکی، تنظیم سرعت، توقف خودکار و تابلو برق پیشرفته هستند، معمولا قیمت بالاتری دارند. نو یا کارکرده بودن دستگاه، میزان سلامت قطعات مکانیکی و دسترسی به لوازم یدکی نیز در تعیین ارزش آن موثر است. هنگام خرید دستگاه اره لنگ نباید تنها قیمت اولیه را معیار قرار داد؛ زیرا هزینه تعمیرات، مصرف تیغه، مصرف برق و خدمات پس از فروش نیز بر هزینه نهایی بهره برداری تاثیر می گذارند.
دستگاه اره لنگ یکی از ماشین آلات قابل اعتماد برای برش انواع مقاطع و قطعات فلزی در کارگاه ها و صنایع مختلف است. این دستگاه با تبدیل حرکت دورانی موتور به حرکت رفت و برگشتی تیغه، برشی سرد و نسبتا دقیق ایجاد می کند. سادگی ساختار، امکان تعمیر آسان و هزینه نگهداری مناسب از مهم ترین مزایای آن محسوب می شوند. با این حال، انتخاب تیغه مناسب، تنظیم صحیح گیره، روانکاری منظم و رعایت نکات ایمنی برای دستیابی به عملکرد مطلوب ضروری است. بررسی ظرفیت برش، توان موتور و وضعیت قطعات پیش از خرید، امکان انتخاب دستگاهی متناسب با نیاز واقعی کارگاه را فراهم می کند.
سوالات متداول
این دستگاه برای برش فولاد ساده کربنی، چدن، آلومینیوم، برنج و برخی فلزات آلیاژی مناسب است. نوع تیغه و سرعت برش باید متناسب با سختی و ضخامت فلز انتخاب شود.
بله، این دستگاه برای برش قوطی، نبشی، ناودانی و انواع لوله فلزی کاربرد دارد. ثابت کردن کامل قطعه و انتخاب تیغه مناسب، کیفیت برش را افزایش می دهد.
تنظیم صحیح کشش تیغه، استفاده از مایع خنک کننده و جلوگیری از اعمال فشار بیش از حد، عمر تیغه را افزایش می دهد. انتخاب تعداد دندانه مناسب نیز از شکست زودهنگام تیغه جلوگیری می کند.
سلامت تیغه، استحکام گیره، میزان لرزش دستگاه، سرعت حرکت و فشار واردشده بر قطعه بر کیفیت برش تاثیر دارند. لقی قطعات مکانیکی نیز می تواند موجب انحراف خط برش شود.
استفاده از تجهیزات حفاظت فردی، بستن صحیح قطعه و دور نگه داشتن دست از تیغه ضروری است. پاک کردن براده ها نیز باید تنها پس از توقف کامل دستگاه انجام شود.
ظرفیت برش، توان موتور، ابعاد گیره، طول کورس تیغه و نوع سیستم انتقال قدرت باید بررسی شوند. حجم کار، جنس قطعات و دسترسی به خدمات تعمیر نیز در انتخاب دستگاه اهمیت دارند.
