میلگرد داول چیست و چه کاربردی در بتن دارد؟

میلگرد داول یکی از اجزای مهم در سازه های بتنی است که برای ایجاد اتصال و انتقال نیرو بین دو بخش مجزا از بتن استفاده می شود. اگر بخواهیم ساده تر بگوییم، داول نوعی میلگرد رابط است که در محل درزهای اجرایی یا انبساطی قرار می گیرد تا از جابجایی ناخواسته جلوگیری کرده و یکپارچگی سازه را حفظ کند. در پاسخ به این سوال که داول چیست، می توان گفت این المان نقش کلیدی در کنترل ترک ها و بهبود عملکرد سازه در برابر بارهای مختلف دارد. در واقع، زمانی که می پرسیم میلگرد داول چیست، به قطعه ای اشاره داریم که باعث انتقال بهتر نیروهای برشی بین بخش های مختلف بتن می شود.

با توجه به اهمیت این میلگرد در افزایش دوام و استحکام سازه، انتخاب صحیح آن از نظر ابعاد، جنس و نحوه اجرا بسیار حیاتی است. در پروژه های عمرانی، علاوه بر مسائل فنی، موضوعات اقتصادی مانند قیمت میلگرد نیز تاثیر مستقیمی بر تصمیم گیری دارند، زیرا نوسانات بازار می تواند هزینه نهایی پروژه را تحت تاثیر قرار دهد. به همین دلیل، شناخت دقیق ویژگی ها و کاربردهای میلگرد داول به مهندسان و مجریان کمک می کند تا علاوه بر بهبود عملکرد سازه، از نظر اقتصادی نیز انتخاب بهینه تری داشته باشند.

میلگرد داول چیست؟

میلگرد داول یک المان فولادی رابط در سازه های بتنی است که به منظور انتقال بارهای برشی و کنترل جابجایی نسبی بین دو عضو مجاور (مانند دو دال یا بتن قدیم و جدید) در محل درزهای اجرایی یا انبساطی به کار می رود. این میلگردها معمولا به صورت افقی و عمود بر درز قرار می گیرند و به گونه ای طراحی می شوند که در عین انتقال نیرو، امکان حرکت طولی محدود در راستای درز را فراهم کنند. به همین دلیل، در بسیاری از کاربردها یک سمت میلگرد داخل غلاف یا پوشش مخصوص قرار می گیرد تا از درگیری کامل با بتن جلوگیری شده و تغییرات ناشی از جمع شدگی، خزش یا انبساط حرارتی بدون ایجاد تنش اضافی در سازه رخ دهد.

از دیدگاه طراحی سازه ای، میلگرد داول بر اساس پارامترهایی مانند قطر، طول مهاری، فاصله گذاری، مقاومت بتن و میزان بارگذاری انتخاب می شود. عملکرد اصلی آن جلوگیری از اختلاف تراز (Faulting) و توزیع یکنواخت بار بین اعضای بتنی است، بدون آنکه مانند میلگردهای مسلح کننده باعث ایجاد اتصال صلب کامل شود. این ویژگی باعث می شود داول ها در روسازی های بتنی، کف سوله ها و درزهای دال ها نقش حیاتی در افزایش دوام، کاهش ترک خوردگی و بهبود رفتار بلندمدت سازه ایفا کنند.

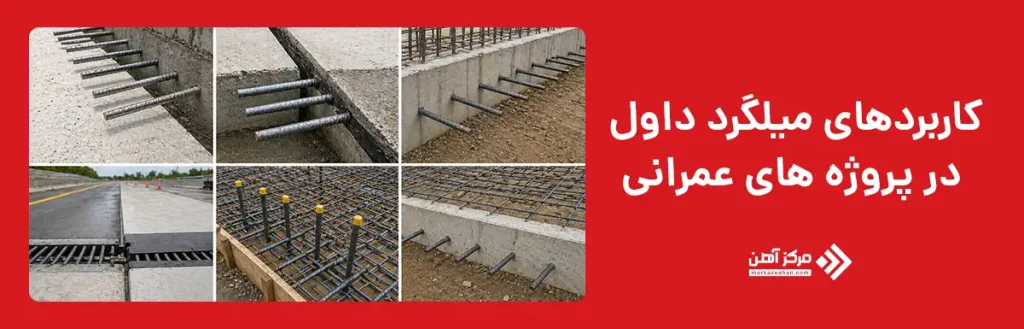

کاربردهای میلگرد داول در پروژه های عمرانی

با توجه به نوسانات قیمت آهن، استفاده اصولی از میلگرد داول در پروژه های عمرانی اهمیت زیادی پیدا کرده است؛ زیرا اجرای صحیح این میلگردها باعث کاهش پرت مصالح و افزایش دوام سازه می شود. آشنایی با روش اجرای میلگرد داول و همچنین درک دقیق نحوه اجرای داول کمک می کند تا انتقال بار بین اجزای بتنی به درستی انجام شده و از ترک خوردگی یا جابجایی ناخواسته جلوگیری شود. میلگرد داول نقش کلیدی در یکپارچگی سازه های بتنی دارد و در بخش های مختلف پروژه های عمرانی مورد استفاده قرار می گیرد.

کاربردهای میلگرد داول:

• اتصال دال های بتنی در کف سازی ها برای انتقال بار و جلوگیری از نشست نامتقارن
• استفاده در درزهای اجرایی بتن برای حفظ پیوستگی بین بتن قدیم و جدید
• به کارگیری در فونداسیون ها جهت اتصال ستون یا دیوار به پی
• استفاده در روسازی های بتنی جاده ها برای توزیع یکنواخت بار ترافیکی
• اتصال دیوارهای برشی به کف یا سایر اجزای سازه ای
• کاربرد در سازه های پیش ساخته بتنی برای ایجاد اتصال مطمئن بین قطعات
• استفاده در پل ها و سازه های سنگین جهت انتقال نیرو بین بخش های مختلف
• تقویت محل های اتصال در سازه های صنعتی و سوله ها برای افزایش مقاومت سازه

روش اجرای میلگرد داول

روش اجرای میلگرد داول باید با دقت و مطابق با اصول فنی انجام شود تا عملکرد مطلوب آن در انتقال نیرو تضمین گردد. در این فرآیند، ابتدا محل دقیق قرارگیری داول ها بر اساس نقشه های اجرایی مشخص می شود. این محل ها معمولا در درزهای اجرایی یا انبساطی بین دو بخش بتن قرار دارند.

در مرحله بعد، میلگردها با طول و قطر مشخص آماده سازی شده و در محل مورد نظر نصب می شوند. یکی از نکات مهم در این مرحله، هم راستایی و تراز بودن میلگردها است تا بتوانند به درستی نیرو را منتقل کنند. در بسیاری از موارد، برای جلوگیری از گیر کردن داول در بتن، یک سمت آن با روکش یا غلاف مخصوص پوشانده می شود تا امکان حرکت نسبی بین دو بخش بتن فراهم باشد.

پس از نصب میلگردها، عملیات بتن ریزی انجام می شود به گونه ای که بخشی از داول در بتن اول مدفون شده و بخش دیگر برای اتصال به بتن دوم باقی بماند. پس از گیرش اولیه بتن، بخش دوم بتن ریزی انجام شده و اتصال کامل ایجاد می شود. در نهایت، کنترل کیفیت اجرا، بررسی هم راستایی میلگردها و اطمینان از عدم وجود خوردگی یا آلودگی روی سطح میلگرد، از جمله مواردی است که برای عملکرد صحیح میلگرد داول باید مورد توجه قرار گیرد.

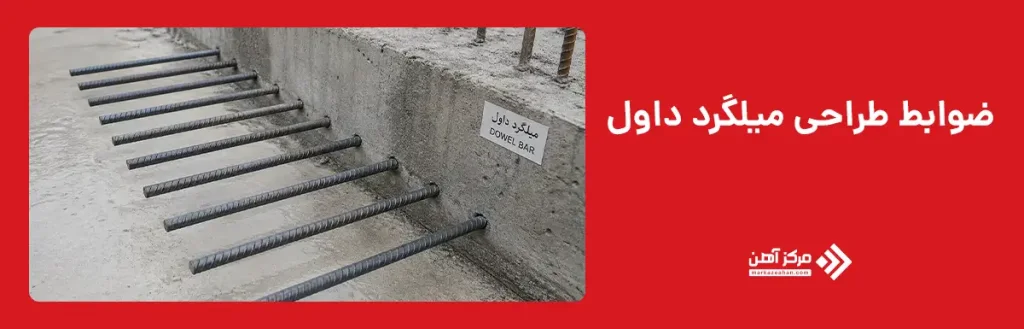

ضوابط طراحی میلگرد داول

در طراحی میلگرد داول، رعایت اصول مهندسی و آیین نامه ای اهمیت بالایی دارد، زیرا این میلگردها نقش کلیدی در انتقال بار و ایجاد پیوستگی بین اجزای بتنی دارند. در بسیاری از موارد، میلگرد داول به عنوان نوعی میلگرد انتظار در نظر گرفته می شود که باید با دقت بالا جانمایی و اجرا شود. همچنین با توجه به نوسانات قیمت میلگرد داول، طراحی بهینه و اصولی می تواند از افزایش هزینه های اضافی جلوگیری کند.

ضوابط طراحی میلگرد داول:

• انتخاب قطر میلگرد متناسب با ضخامت دال و میزان بار وارده
• تعیین فاصله مناسب بین داول ها بر اساس نوع کاربری (معمولا 25 تا 30 سانتی متر)
• رعایت طول مهاری کافی (معمولا 40 تا 50 برابر قطر میلگرد) برای انتقال مناسب نیرو
• استفاده از پوشش مناسب بتن (کاور) جهت جلوگیری از خوردگی میلگرد
• تراز بودن میلگردها در محل درز برای جلوگیری از ایجاد تنش های اضافی
• استفاده از روکش یا غلاف در یک سمت داول برای امکان حرکت نسبی بتن
• جلوگیری از اتصال کامل دو سمت میلگرد به بتن برای عملکرد صحیح در درزهای انبساطی
• رعایت همراستایی دقیق میلگردها برای جلوگیری از گیرکردن و انتقال نادرست بار
• توجه به شرایط محیطی (رطوبت، خوردگی) در انتخاب نوع میلگرد و پوشش آن
• انطباق کامل طراحی با آیین نامه های معتبر مانند مقررات ملی ساختمان یا استانداردهای بین المللی

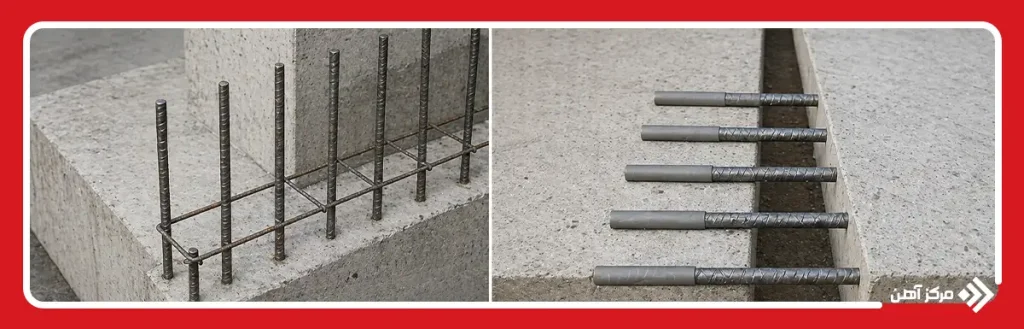

میلگرد داول چه تفاوتی با میلگرد انتظار دارد؟

میلگرد داول و میلگرد انتظار هر دو برای ایجاد اتصال و انتقال نیرو بین اجزای بتنی استفاده می شوند، اما از نظر عملکرد، محل استفاده و نحوه اجرا تفاوت های مهمی دارند. شناخت این تفاوت ها به انتخاب صحیح در طراحی و اجرا کمک می کند و از بروز خطاهای سازه ای جلوگیری خواهد کرد.

معیار مقایسه	میلگرد داول	میلگرد انتظار
تعریف	میلگردی برای انتقال بار بین دو عضو بتنی مجاور (معمولا در درزها)	میلگردی که برای ادامه بتن ریزی در آینده از عضو قبلی بیرون گذاشته می شود
محل کاربرد	در درزهای انبساطی و اجرایی مانند کف سازی، جاده ها و دال ها	در ستون ها، دیوارها، فونداسیون و محل اتصال اجزای سازه ای
هدف اصلی	انتقال بار برشی و جلوگیری از جابجایی نسبی	ایجاد پیوستگی و یکپارچگی کامل بین دو بخش بتن
نوع عملکرد	اجازه حرکت طولی محدود در یک جهت (در برخی موارد با غلاف)	اتصال کاملا صلب بدون امکان حرکت
نحوه اجرا	معمولا نیمی از میلگرد در بتن اول و نیم دیگر در بتن دوم قرار می گیرد	میلگرد از بتن اول بیرون گذاشته شده و در بتن بعدی مدفون می شود
نیاز به غلاف	اغلب یک سمت دارای غلاف یا پوشش برای جلوگیری از گیرکردن	نیازی به غلاف ندارد
انتقال نیرو	عمدتا انتقال برش و کنترل ترک	انتقال نیروهای کششی و فشاری
کاربرد در درز انبساطی	بله، کاربرد اصلی در این نوع درزهاست	خیر، معمولا در درز انبساطی استفاده نمی شود
میزان درگیری با بتن	دو طرف به صورت کنترل شده درگیر می شوند	به صورت کامل در هر دو بخش بتن درگیر می شود
نمونه کاربرد	روسازی بتنی جاده ها، کف سوله ها	اتصال ستون به فونداسیون، ادامه دیوار یا تیر

مزایا و معایب استفاده از میلگرد داول

استفاده از میلگرد داول در سازه های بتنی یکی از راهکارهای موثر برای افزایش یکپارچگی و انتقال مناسب نیرو بین اجزای مختلف بتن است. این میلگردها به ویژه در درزهای اجرایی و انبساطی نقش مهمی در کنترل ترک و بهبود عملکرد سازه دارند. با این حال، مانند هر المان سازه ای، استفاده از آن دارای مزایا و محدودیت هایی است که باید قبل از اجرا به دقت بررسی شوند.

مزایا:

• انتقال موثر نیروهای برشی بین دو بخش بتن
• کاهش احتمال ایجاد ترک در محل درزها
• افزایش یکپارچگی و دوام سازه بتنی
• بهبود عملکرد سازه در برابر بارهای دینامیکی و لرزه ای
• افزایش عمر مفید سازه در بلندمدت
• امکان استفاده در انواع سازه ها مانند فونداسیون، دال و دیوارهای بتنی

معایب:

• نیاز به دقت بالا در اجرا و تراز بودن میلگردها
• احتمال خوردگی در صورت عدم محافظت مناسب
• افزایش هزینه های اجرایی در برخی پروژه ها
• حساسیت به خطای نصب که می تواند عملکرد را کاهش دهد
• نیاز به کنترل دقیق فاصله و هم راستایی میلگردها

عوامل تاثیرگذار بر قیمت میلگرد داول

قیمت میلگرد داول تحت تاثیر عوامل متعددی قرار دارد که مهم ترین آن ها قیمت مواد اولیه به ویژه شمش فولادی و نوسانات بازار آهن است. هرگونه تغییر در عرضه و تقاضای بازار، نرخ ارز و شرایط اقتصادی می تواند مستقیما بر هزینه تولید و در نهایت قیمت این محصول تاثیر بگذارد. علاوه بر این، مشخصات فنی مانند قطر میلگرد، طول، نوع آلیاژ و استاندارد تولید نیز از عوامل مهم تعیین کننده قیمت محسوب می شوند، زیرا هرچه کیفیت و ویژگی های مکانیکی بالاتر باشد، هزینه تولید نیز افزایش پیدا می کند.

از طرف دیگر، شرایط پروژه و نحوه تامین نیز بر قیمت نهایی اثرگذار است؛ به عنوان مثال هزینه حمل و نقل، محل پروژه، میزان سفارش و خرید به صورت عمده یا جزئی می تواند باعث کاهش یا افزایش قیمت شود. همچنین نوع پوشش میلگرد (مانند اپوکسی یا گالوانیزه) و نیاز به فرآوری های خاص در برخی پروژه ها باعث افزایش هزینه خواهد شد. در نتیجه، برای برآورد دقیق قیمت میلگرد داول باید مجموعه ای از عوامل فنی، اقتصادی و اجرایی را به صورت همزمان در نظر گرفت تا انتخابی بهینه و مقرون به صرفه انجام شود.
