میلگرد مناسب سقف چیست؟ بررسی انواع، سایز و نحوه انتخاب
دسترسی سریع به محتوای این مطلب
میلگرد مناسب سقف باید بتواند نیروهای کششی ایجاد شده در سیستم سقف را تحمل کند، عملکرد بتن در برابر خمش را بهبود دهد و همزمان به کنترل ترک های ناشی از جمع شدگی، تغییرات دما و تغییر شکل سازه کمک کند. انتخاب این محصول فقط بر اساس قطر میلگرد انجام نمی شود؛ نوع سقف، طول دهانه، ضخامت دال، مقدار بار مرده و زنده، مقاومت مشخصه فولاد، محل قرارگیری آرماتور و جزئیات نقشه سازه همگی در این تصمیم نقش دارند. از طرف دیگر، میزان مصرف فولاد سقف بخشی از هزینه اسکلت را تشکیل می دهد و تغییرات قیمت آهن می تواند هزینه اجرای آن را تحت تاثیر قرار دهد. به همین دلیل خرید میلگرد بدون بررسی نقشه محاسباتی یا صرفا بر اساس تجربه پروژه های قبلی، رویکرد درستی نیست. اگر می خواهید بدانید در سقف های مختلف چه میلگردهایی استفاده می شوند و قطر مناسب چگونه تعیین می شود، ادامه مقاله را بخوانید.
میلگرد مناسب سقف چه ویژگی هایی دارد؟
میلگرد سقف باید متناسب با وظیفه سازه ای خود انتخاب شود. یک میلگرد ممکن است از نظر مقاومت مکانیکی کیفیت بالایی داشته باشد، اما قطر، شکل آج یا قابلیت شکل پذیری آن برای موقعیتی که قرار است در آن استفاده شود ناسب نباشد. مهندس سازه هنگام انتخاب آرماتور علاوه بر ظرفیت مقاومتی، شرایط اجرا، تراکم میلگردها، پوشش بتن و امکان بتن ریزی صحیح را نیز بررسی می کند. همچنین قیمت میلگرد نباید باعث جایگزینی خودسرانه سایز یا گرید مشخص شده در نقشه شود.
- مقاومت تسلیم مناسب: مقاومت تسلیم یا Yield Strength مشخص می کند فولاد از چه سطح تنشی به بعد وارد ناحیه تغییر شکل دائمی می شود. گرید میلگرد باید دقیقا مطابق طراحی سازه انتخاب شود.
- شکل پذیری کافی: در سازه های بتن آرمه، تنها مقاومت بالا ملاک نیست. میلگرد باید توان تحمل تغییر شکل های مورد انتظار را بدون شکست ناگهانی داشته باشد؛ موضوعی که به خصوص در طراحی لرزه ای اهمیت زیادی دارد.
- چسبندگی مطلوب با بتن: آج های میلگرد وظیفه انتقال تنش میان فولاد و بتن را بر عهده دارند. به همین دلیل برای بخش عمده آرماتورهای اصلی سقف، میلگرد آجدار نسبت به میلگرد ساده مناسب تر است.
- قابلیت خمکاری متناسب: بسیاری از میلگردهای سقف در نواحی تکیه گاهی، تقویتی و اتصال به تیر نیازمند خمکاری یا شکل دهی هستند. این عملیات باید بدون ایجاد ترک یا آسیب جدی به فولاد انجام شود.
- قطر و سطح مقطع متناسب با طراحی: افزایش قطر همیشه به معنای اجرای بهتر نیست. استفاده از میلگرد بسیار قطور می تواند فاصله آرماتورها را افزایش دهد، توزیع ترک را نامناسب کند و بتن ریزی را دشوار سازد.
- انطباق با نقشه سازه: محل قطع میلگرد، طول مهاری، وصله، فاصله آرماتورها، کاور بتن و تعداد میلگردها به اندازه نوع فولاد اهمیت دارند و باید مطابق دیتیل اجرایی باشند.

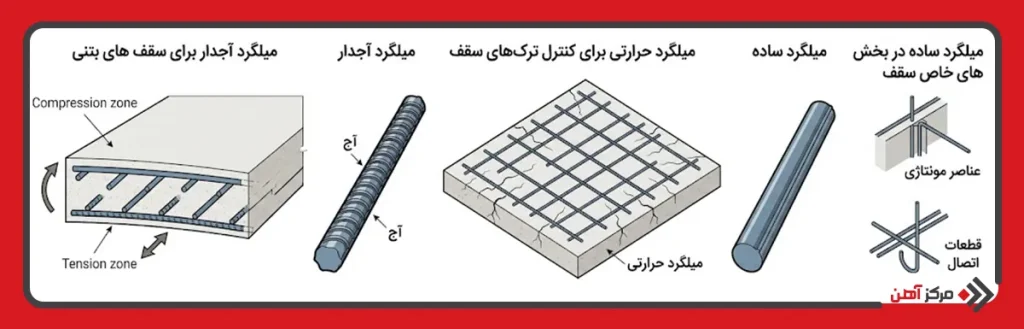

چه نوع میلگردی برای سقف استفاده می شود؟
انواع میلگرد مورد استفاده در سقف وظایف یکسانی ندارند. برخی مستقیما در مقاومت خمشی مقطع مشارکت می کنند، بعضی برای کنترل ترک به کار می روند و گروه دیگری تنها در دیتیل های اجرایی یا اجزای خاص مورد استفاده قرار می گیرند. بنابراین عبارت «میلگرد سقف» به یک محصول مشخص اشاره ندارد و مجموعه ای از آرماتورهای اصلی، افت و حرارت، تقویتی، منفی و در بعضی سیستم ها آرماتورهای مونتاژی را شامل می شود.
| نوع میلگرد | کاربرد در سقف | محل استفاده رایج | نقش اصلی |
|---|---|---|---|
| میلگرد آجدار | سقف های بتنی، دال، تیرچه بلوک و وافل | نواحی کششی، پایین دهانه و بالای تکیه گاه | تحمل تنش کششی و افزایش مقاومت خمشی |
| میلگرد حرارتی | دال ها و بتن رویه سقف | به صورت شبکه ای و با فاصله مشخص | کنترل ترک های ناشی از جمع شدگی و تغییرات دما |
| میلگرد تقویتی | نواحی با لنگر یا تنش بیشتر | اطراف ستون، تکیه گاه، بازشو و نقاط بحرانی | افزایش ظرفیت موضعی سقف |
| میلگرد منفی | سقف های پیوسته و تیرچه بلوک | بخش فوقانی نزدیک تکیه گاه ها | تحمل ممان منفی و کنترل ترک در بالای تکیه گاه |
| میلگرد ساده | برخی دیتیل ها و اجزای خاص | اتصالات، مونتاژ یا زیرسازی های مشخص | کمک به اتصال و اجرای جزئیات غیر اصلی |
میلگرد آجدار برای سقف های بتنی
میلگرد آجدار (Deformed Rebar) اصلی ترین گزینه برای تحمل نیروهای کششی در اعضای بتن آرمه است. بتن در برابر فشار عملکرد مطلوبی دارد اما مقاومت کششی آن محدود است؛ در نتیجه میلگردهای طولی یا اصلی در نواحی کششی مقطع قرار می گیرند تا نیروی حاصل از خمش را تحمل کنند.
محل این میلگردها تابع دیاگرام لنگر است. برای مثال در بخش میانی بسیاری از دهانه ها که ممان مثبت ایجاد می شود، آرماتور کششی در قسمت پایین دال قرار می گیرد، در حالی که نزدیک تکیه گاه های یک عضو پیوسته، ممان منفی می تواند نیاز به آرماتور بالایی را افزایش دهد. بنابراین میلگرد حرارتی را نباید جایگزین آرماتور اصلی خمشی در نظر گرفت؛ هر یک وظیفه متفاوتی دارند.
میلگرد حرارتی برای کنترل ترک های سقف
میلگرد حرارتی برای محدود کردن ترک هایی استفاده می شود که در اثر جمع شدگی بتن (Shrinkage) و تغییرات دمایی ایجاد می شوند. بتن پس از اجرا دچار تغییر حجم می شود و اگر این تغییر شکل محدود شود، تنش های کششی داخلی می توانند ترک ایجاد کنند.
این آرماتورها معمولا با قطر کمتر و فاصله مشخص در دال توزیع می شوند. نقش اصلی آنها افزایش ظرفیت خمشی سقف نیست، بلکه پخش کردن ترک ها و محدود کردن عرض آنها است. در طراحی دال نیز حداقل سطح آرماتور افت و حرارت و حداکثر فاصله میلگردها کنترل می شود؛ برای نمونه الزامات ACI نیز برای آرماتور جمع شدگی و دما حداقل سطح فولاد و محدودیت فاصله تعیین می کند.
میلگرد ساده در بخش های خاص سقف
میلگرد ساده (Plain Bar) به دلیل نداشتن آج، پیوستگی کمتری با بتن نسبت به میلگرد آجدار دارد و به همین دلیل معمولا گزینه اصلی برای آرماتورهای خمشی سقف نیست. با این حال در برخی دیتیل های خاص، قطعات اتصال، عناصر مونتاژی، کلاف های خاص یا مواردی که انتقال نیرو بر اساس مکانیزم متفاوتی انجام می شود، ممکن است از میلگرد ساده استفاده شود.
انتخاب آن باید مطابق نقشه باشد. جایگزین کردن میلگرد آجدار با ساده در آرماتورهای اصلی می تواند شرایط مهاری و انتقال تنش را تغییر دهد و بدون محاسبه مهندسی قابل قبول نیست.

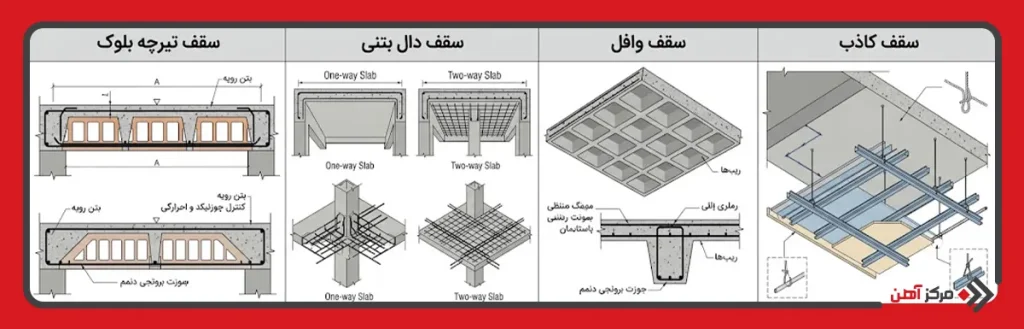

میلگرد مناسب انواع سقف کدام است؟
سیستم باربر سقف تعیین می کند آرماتورها در چه جهتی قرار بگیرند، چه وظیفه ای داشته باشند و چه مقدار فولاد مورد نیاز باشد. برای مثال رفتار یک دال دو طرفه با سقف تیرچه بلوک یکسان نیست و نمی توان دیتیل میلگرد یک سیستم را برای دیگری استفاده کرد.
میلگرد مناسب سقف تیرچه بلوک
در سقف تیرچه بلوک، بخش قابل توجهی از رفتار باربری توسط تیرچه ها، بتن رویه و اجزای تقویتی مرتبط با آنها تامین می شود. آرماتورهای کششی تیرچه عمدتا در پایین عضو قرار می گیرند، زیرا ناحیه زیرین تیرچه در قسمت میانی دهانه تحت کشش ناشی از ممان مثبت قرار دارد.
در قسمت فوقانی بتن رویه نیز آرماتورهای افت و حرارت در جهت های تعیین شده در نقشه اجرا می شوند. علاوه بر این، در ناحیه تکیه گاه ممکن است میلگردهای منفی، تقویتی یا آرماتورهای خاص برای تامین ظرفیت خمشی و کنترل ترک مورد نیاز باشند.
قطر میلگردهای این سقف را نباید تنها بر اساس طول دهانه تعیین کرد. فاصله تیرچه ها، ضخامت بتن رویه، بار زنده، شرایط تکیه گاهی و پیوستگی دهانه ها نیز در مقدار آرماتور موثر هستند.
میلگرد مناسب سقف دال بتنی
در دال بتن آرمه، نحوه انتقال بار تعیین کننده آرایش میلگرد است. در یک دال یک طرفه، بار عمدتا در یک راستا منتقل می شود و میلگرد اصلی خمشی معمولا در امتداد دهانه کوتاه تر قرار می گیرد؛ در راستای دیگر نیز آرماتور لازم برای توزیع نیرو و کنترل جمع شدگی در نظر گرفته می شود.
در دال دو طرفه، انتقال بار در هر دو جهت انجام می شود و بنابراین آرماتورهای محاسباتی در دو راستا اهمیت دارند. در اطراف ستون ها و تکیه گاه ها نیز به دلیل ایجاد ممان منفی و در بعضی سیستم ها مسئله پانچ، آرایش فولاد می تواند متراکم تر شود.
در دال ها انتخاب فاصله مناسب گاهی به اندازه انتخاب قطر اهمیت دارد. تعداد بیشتری میلگرد با قطر متناسب می تواند توزیع ترک مناسب تری نسبت به تعداد کمی میلگرد بسیار قطور ایجاد کند، البته به شرط تامین سطح فولاد مورد نیاز طراحی.
میلگرد مناسب سقف وافل
سقف وافل یک سیستم دال مشبک است که با ایجاد ریب یا تیرچه های متعامد، بخشی از بتن غیر موثر ناحیه کششی حذف می شود. در این سیستم میلگردهای اصلی درون ریب ها و مطابق مسیر انتقال نیرو قرار می گیرند. آرماتورهای پایین ریب بیشتر با ممان مثبت دهانه مرتبط هستند و آرماتورهای بالایی در نواحی تکیه گاهی برای ممان منفی اهمیت پیدا می کنند.
در سقف وافل نمی توان یک سایز ثابت را به عنوان میلگرد مناسب معرفی کرد؛ زیرا ارتفاع ریب، عرض آن، فاصله قالب ها، دهانه، بارگذاری و تعداد طبقات بر مقدار فولاد تاثیر دارند. در پروژه های با دهانه بلند ممکن است قطر آرماتور اصلی افزایش پیدا کند، اما کنترل خیز (Deflection)، ترک خوردگی و تراکم میلگرد در گره ها نیز باید همزمان انجام شود.
میلگرد مناسب سقف کاذب
سقف کاذب برخلاف دال یا تیرچه بلوک معمولا بخشی از سیستم اصلی باربر ساختمان نیست. در سیستم هایی مانند کناف، تایل یا سقف شبکه ای، بار پوشش توسط سازه فرعی شامل پروفیل ها، آویزها و اتصالات به سقف اصلی منتقل می شود؛ بنابراین استفاده گسترده از میلگرد به عنوان آرماتور باربر در چنین سقفی مفهوم متداولی ندارد.
در سقف های کاذب سنتی، رابیتس کاری یا دیتیل های خاص ممکن است از مفتول، میلگرد یا قطعات فولادی برای ایجاد زیرسازی و اتصال استفاده شود. قطر و فاصله این اجزا باید بر اساس وزن سقف کاذب، فاصله نقاط آویز و نوع زیرسازی انتخاب شود، نه بر اساس ضوابط آرماتورگذاری دال بتن آرمه.
| نوع سقف | میلگردهای مهم | نقش اصلی آرماتور | محدوده رایج قطر در پروژه ها |
|---|---|---|---|
| تیرچه بلوک | آجدار، افت و حرارت، منفی و تقویتی | خمش، کنترل ترک و تقویت تکیه گاه | وابسته به طراحی؛ معمولا قطرهای سبک تا متوسط |
| دال بتنی | میلگرد آجدار در یک یا دو جهت | تحمل ممان مثبت و منفی | معمولا حدود 8 تا 16 میلی متر و در شرایط خاص بیشتر |
| وافل | میلگرد اصلی ریب، تقویتی و آرماتور بالایی | انتقال خمش در ریب ها و تکیه گاه | معمولا حدود 10 تا 20 میلی متر و براساس محاسبات |
| سقف کاذب | آویز یا اجزای فولادی در سیستم های خاص | نگهداری زیرسازی | وابسته به نوع سیستم و وزن پوشش |
اعداد جدول صرفا محدوده های اجرایی رایج هستند و نباید جایگزین نقشه سازه شوند. حتی دو ساختمان با دهانه یکسان ممکن است به دلیل تفاوت بارگذاری، ضخامت سقف، مقاومت بتن، گرید فولاد یا شرایط تکیه گاهی به آرماتور کاملا متفاوتی نیاز داشته باشند.
بهترین سایز میلگرد برای سقف کدام است؟
از دید طراحی سازه، پرسش درباره «بهترین سایز» زمانی پاسخ دقیقی پیدا می کند که سطح فولاد مورد نیاز یا Required Steel Area مشخص شده باشد. مهندس ابتدا بر اساس لنگر طراحی، مقاومت بتن و فولاد، ضخامت موثر مقطع و الزامات آیین نامه، سطح مقطع فولاد مورد نیاز را محاسبه می کند. سپس باید این سطح فولاد با ترکیب مناسبی از قطر و فاصله میلگردها تامین شود.
برای مثال تامین یک سطح فولاد مشخص با میلگرد قطر کمتر و فاصله نزدیک تر، رفتار متفاوتی نسبت به استفاده از میلگرد قطور با فاصله زیاد ایجاد می کند. میلگردهای با توزیع مناسب معمولا کنترل عرض و فاصله ترک ها را بهتر انجام می دهند، اما استفاده بیش از حد از قطرهای کوچک می تواند تعداد آرماتورها، زمان اجرا و احتمال خطای کارگاهی را افزایش دهد.
در مقابل، افزایش بیش از حد قطر باعث تراکم فولاد در محل وصله ها و تکیه گاه ها، کاهش فضای عبور بتن و دشوار شدن ویبره می شود. حداقل فاصله آزاد میان میلگردها نیز باید برای اجرای صحیح بتن رعایت شود. ضوابط طراحی برای فاصله میلگردها و کنترل ترک محدودیت هایی تعیین می کنند و در دال ها فاصله آرماتورها نمی تواند صرفا بر اساس راحتی اجرا انتخاب شود.
به صورت تجربی، قطرهای حدود 8 تا 12 میلی متر در بسیاری از شبکه های توزیعی و دال های سبک مشاهده می شوند، در حالی که آرماتورهای اصلی سقف های با دهانه یا بار بیشتر ممکن است از قطرهای 12، 14، 16، 18 یا بالاتر تشکیل شوند. این اعداد نسخه اجرایی نیستند و تنها دامنه ای از قطرهای رایج را نشان می دهند.
مهندس باتجربه هنگام انتخاب سایز فقط کنترل مقاومت نهایی را انجام نمی دهد. خیز بلند مدت، ترک خوردگی، طول مهاری (Development Length)، طول وصله، امکان اجرای کاور، فاصله آزاد میلگردها، تراکم آرماتور بالای تیر و ستون و امکان عبور بتن نیز همزمان بررسی می شوند. به همین دلیل در بعضی پروژه ها انتخاب دو یا سه میلگرد با قطر کمتر از نظر اجرا و کنترل ترک نسبت به یک میلگرد بسیار قطور منطقی تر است.

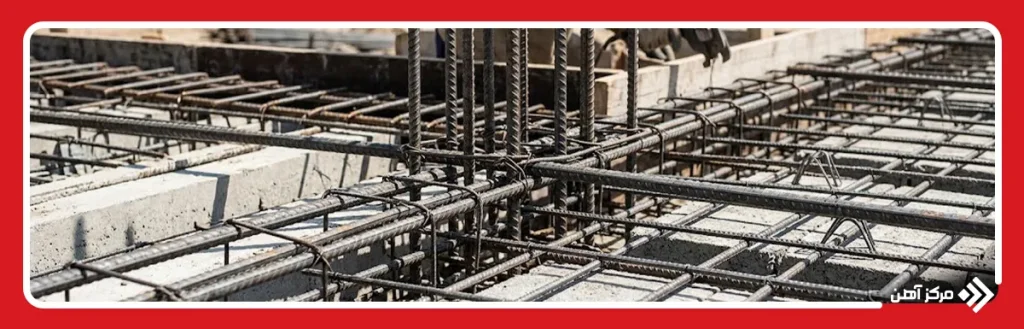

نکات مهم انتخاب بهترین میلگرد برای سقف ساختمان
انتخاب میلگرد مناسب سقف باید نتیجه هماهنگی میان محاسبات سازه و امکان اجرای صحیح در کارگاه باشد. حتی طرحی که از نظر سطح فولاد کافی است، اگر جزئیات آن به درستی اجرا نشود نمی تواند عملکرد مورد انتظار طراح را تامین کند.
- نوع سیستم سقف را مشخص کنید: تیرچه بلوک، دال یک طرفه، دال دو طرفه و وافل مسیر انتقال بار و آرایش آرماتور متفاوتی دارند.
- نقشه محاسباتی را مبنا قرار دهید: قطر، تعداد، فاصله، طول و موقعیت میلگرد نباید با تصمیم کارگاهی تغییر کند.
- گرید فولاد را کنترل کنید: دو میلگرد هم قطر لزوما خواص مکانیکی یکسانی ندارند و مقاومت تسلیم آنها ممکن است متفاوت باشد.
- به محل میلگرد توجه کنید: میلگرد پایین دهانه، میلگرد بالای تکیه گاه و آرماتور حرارتی وظایف متفاوتی دارند و جابه جایی آنها رفتار مقطع را تغییر می دهد.
- تراکم آرماتور را بررسی کنید: تراکم زیاد، مخصوصا در محل اتصال تیر و ستون یا نواحی تقویتی، می تواند بتن ریزی و ویبره را مختل کند.
- طول مهاری و وصله را جدی بگیرید: تامین سطح مقطع فولاد بدون طول گیرایی کافی به معنی انتقال کامل نیروی میلگرد به بتن نیست.
- کیفیت اجرا را کنترل کنید: اسپیسر مناسب، کاور بتن، تثبیت شبکه آرماتور و جلوگیری از جابه جایی میلگرد هنگام بتن ریزی مستقیما بر عملکرد سقف اثر دارند.
میلگرد مناسب برای سقف محصولی نیست که تنها با انتخاب یک قطر مشخص تعیین شود. نوع سقف، دهانه، بارگذاری، ضخامت دال، مقاومت فولاد، ممان های مثبت و منفی، شرایط تکیه گاهی و الزامات کنترل ترک همگی در تعیین آرماتور موثر هستند. میلگرد آجدار معمولا نقش اصلی در مقاومت خمشی دارد، در حالی که آرماتورهای افت و حرارت برای کنترل ترک های ناشی از تغییرات حجمی بتن استفاده می شوند. بهترین انتخاب زمانی حاصل می شود که قطر، فاصله، سطح مقطع، محل قرارگیری، طول مهاری و شرایط اجرایی به صورت یک مجموعه واحد بررسی شوند. بنابراین نقشه سازه و محاسبات مهندس طراح باید مرجع نهایی انتخاب میلگرد سقف باشند.
سوالات متداول
در بیشتر سقف های بتن آرمه از میلگرد آجدار برای تحمل نیروهای کششی استفاده می شود، اما گرید، قطر و آرایش آن باید براساس سیستم سقف و محاسبات سازه تعیین شود.
میلگرد حرارتی تنش های ناشی از جمع شدگی بتن و تغییرات دمایی را توزیع کرده و به محدود شدن عرض و گسترش ترک های سطحی کمک می کند.
بله؛ قطر میلگرد بر سطح فولاد، ظرفیت خمشی، فاصله آرماتورها، کنترل ترک و شرایط اجرایی تاثیر دارد و باید همراه با تعداد و فاصله میلگردها بررسی شود.
سقف تیرچه بلوک بسته به طراحی به آرماتورهای کششی تیرچه، افت و حرارت، منفی و میلگردهای تقویتی نیاز دارد و سایز آنها از روی نقشه محاسباتی تعیین می شود.
میلگرد اصلی برای تحمل تنش کششی ناشی از خمش طراحی می شود، در حالی که میلگرد حرارتی عمدتا وظیفه کنترل ترک ناشی از دما و جمع شدگی بتن را دارد.
در بعضی سقف های کاذب سنتی و رابیتس کاری از میلگرد یا اجزای فولادی در زیرسازی استفاده می شود، اما در بسیاری از سیستم های جدید پروفیل و آویز جایگزین آن هستند.
نوع سقف، دهانه، بارگذاری، مقاومت مصالح، سطح فولاد مورد نیاز، فاصله آرماتورها، شرایط مهاری و جزئیات اجرایی باید همزمان و بر اساس نقشه سازه بررسی شوند.
