تفاوت میلگرد حرارتی با میلگرد معمولی چیست؟

تفاوت میلگرد حرارتی با میلگرد معمولی بیشتر از آنکه به جنس فولاد مربوط باشد، به وظیفه، محل نصب و نحوه طراحی آن در سازه ارتباط دارد. میلگرد حرارتی در واقع نام یک رده مستقل از محصولات فولادی نیست؛ بلکه به آرماتوری گفته می شود که برای کنترل ترک های ناشی از جمع شدگی بتن و تغییرات دمایی، معمولا در دال ها و سقف های بتنی به کار می رود. در مقابل، اصطلاح میلگرد معمولی اغلب به میلگردهایی اشاره دارد که برای تحمل نیروهای اصلی کششی، خمشی، برشی یا فشاری در تیر، ستون، فونداسیون و سایر اعضای سازه نصب می شوند. بنابراین ممکن است هر دو از یک گرید فولادی تولید شده باشند، اما هدف استفاده از آنها یکسان نباشد. هنگام برآورد هزینه پروژه نیز نباید انتخاب آرماتور صرفا بر اساس نوسان قیمت آهن انجام شود؛ زیرا مقدار، قطر، فاصله و جهت قرارگیری هر میلگرد باید از نقشه های اجرایی و محاسبات مهندس سازه استخراج شود.

شناخت دقیق تفاوت میلگرد حرارتی و معمولی به مجری کمک می کند تا آرماتورهای کنترل ترک را با میلگردهای باربر اشتباه نگیرد. آرماتور حرارتی با توزیع تنش های ناشی از افت دما، انقباض بتن و جمع شدگی، عرض و پراکندگی ترک ها را محدود می کند، اما معمولا جایگزین آرماتور اصلی سازه نیست. مقررات طراحی بتن نیز برای تنش های حرارتی و جمع شدگی، ضوابط مشخصی درباره مقدار و فاصله آرماتورها تعیین می کنند. از طرف دیگر، میلگرد معمولی بر اساس نیروهای وارد بر عضو، ظرفیت مورد نیاز و جزئیات سازه ای انتخاب می شود. به همین دلیل مقایسه قیمت میلگرد بدون توجه به سایز، وزن مصرفی، گرید فولاد و نقش سازه ای، نتیجه دقیقی ارائه نمی دهد. در ادامه مقاله مرکزآهن، فرق میلگرد حرارتی و میلگرد معمولی از نظر شکل، وزن، مشخصات فنی، محل اجرا، عملکرد، میزان مصرف و هزینه بررسی می شود.

تفاوت میلگرد حرارتی با میلگرد معمولی

میلگرد حرارتی و میلگرد معمولی اگرچه هر دو از خانواده آرماتورهای فولادی هستند، اما فلسفه طراحی و کاربرد آنها تفاوت های مهمی با یکدیگر دارد. مهم ترین تفاوت میلگرد حرارتی و معمولی در نقشی است که هر کدام در عملکرد سازه ایفا می کنند. میلگرد حرارتی برای کنترل تنش های ناشی از جمع شدگی بتن، تغییرات دمای محیط و کاهش عرض ترک های سطحی اجرا می شود، در حالی که میلگرد معمولی وظیفه تحمل نیروهای کششی، خمشی، برشی یا حتی فشاری را بر عهده دارد. به همین دلیل مهندس محاسب هنگام طراحی، این دو گروه را با معیارهای متفاوت انتخاب می کند و محل نصب، فاصله گذاری، قطر و مقدار مصرف آنها نیز یکسان نیست. شناخت انواع میلگرد و کاربرد هر یک باعث می شود در زمان اجرا از جایگزینی اشتباه آرماتورها جلوگیری شود؛ زیرا حذف یا جابه جایی هر کدام می تواند عملکرد مورد انتظار سازه را تحت تاثیر قرار دهد.

از طرف دیگر، تفاوت های میلگرد حرارتی با میلگرد معمولی تنها به عملکرد محدود نمی شود و در وزن مصرفی، محل اجرا، سایز، نحوه آرماتوربندی، هزینه اجرا و حتی مقدار فولاد مورد نیاز نیز اختلاف قابل توجهی دیده می شود. برای مثال، میلگرد حرارتی معمولا در قطرهای کمتر و با فواصل مشخص روی سقف یا دال قرار می گیرد، اما میلگرد معمولی بر اساس نتایج طراحی سازه در بخش های مختلف ساختمان استفاده می شود. هنگام محاسبه میزان فولاد مصرفی نیز مراجعه به جدول وزن میلگرد اهمیت زیادی دارد؛ زیرا وزن هر شاخه و هر قطر مستقیما بر هزینه خرید، حمل و اجرای پروژه اثر می گذارد. در ادامه، تفاوت میلگرد حرارتی با میلگرد معمولی از جنبه های مختلف شامل شکل ظاهری، وزن، مشخصات فنی، محل قرارگیری، عملکرد، مقدار مصرف و هزینه اجرا به صورت جداگانه بررسی می شود.

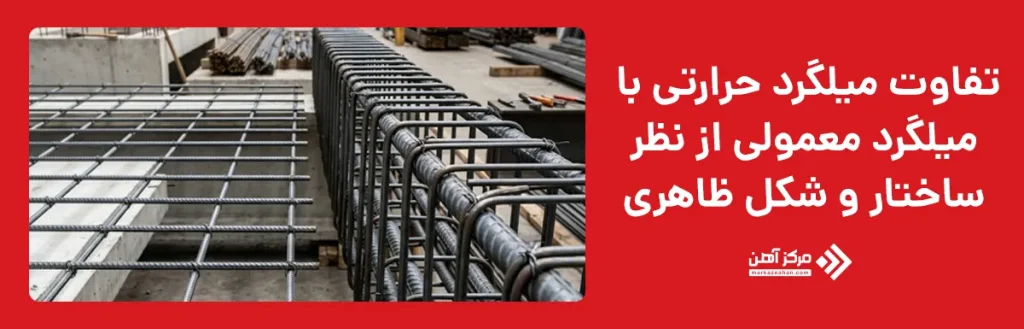

تفاوت از نظر ساختار و شکل ظاهری

از نظر ساختار ظاهری، تفاوت میلگرد حرارتی با میلگرد معمولی همیشه از طریق مشاهده خود محصول قابل تشخیص نیست؛ زیرا میلگرد حرارتی می تواند از همان میلگرد آجدار یا مفتول فولادی مورد استفاده در آرماتوربندی ساخته شود. عنوان حرارتی بیشتر به وظیفه میلگرد در نقشه سازه اشاره دارد، نه به شکل ویژه یا ترکیب شیمیایی متفاوت. این آرماتورها معمولا با قطر کمتر، به صورت شبکه ای و در دو جهت عمود بر یکدیگر روی دال یا سقف قرار می گیرند تا تنش های ناشی از تغییر دما و جمع شدگی بتن را در سطح گسترده توزیع کنند.

در مقابل، میلگرد معمولی ممکن است به شکل طولی، عرضی، خاموت، سنجاقی، تقویتی یا آرماتور انتظار در بخش های مختلف سازه نصب شود. قطر، تعداد، طول مهاری و نوع خم آن بر اساس نیروی وارد بر عضو تعیین می شود. میلگردهای باربر در تیر و ستون معمولا آرایش متمرکزتر و قطر بیشتری دارند، اما آرماتور حرارتی اغلب با فاصله های یکنواخت اجرا می شود. بنابراین فرق میلگرد حرارتی و میلگرد معمولی را باید از روی نقشه، محل نصب و هدف طراحی تشخیص داد، نه فقط از روی آج یا ظاهر فولاد. ضوابط ACI نیز آرماتور جمع شدگی و حرارت را به عنوان بخشی مستقل از جزئیات طراحی بتن بررسی می کند.

تفاوت از نظر وزن و سطح مقطع

وزن و سطح مقطع از مهم ترین عواملی هستند که باعث تفاوت میلگرد حرارتی و میلگرد معمولی در پروژه های ساختمانی می شوند. میلگرد حرارتی معمولا با قطرهای کمتر مانند 6، 8 یا 10 میلی متر اجرا می شود، زیرا هدف اصلی آن تحمل بارهای سازه ای نیست؛ بلکه کنترل ترک های ناشی از جمع شدگی بتن و تغییرات دما است. در نتیجه سطح مقطع این میلگردها نسبت به آرماتورهای اصلی کمتر بوده و وزن هر متر از آنها نیز پایین تر است. کاهش وزن هر شاخه علاوه بر سهولت حمل و اجرا، باعث می شود شبکه میلگرد حرارتی بدون ایجاد بار مرده قابل توجه روی سقف یا دال قرار گیرد.

در مقابل، میلگرد معمولی با توجه به نقش باربری خود در قطرهای متنوعی از 8 تا 40 میلی متر یا حتی بیشتر تولید و مصرف می شود. هرچه قطر میلگرد افزایش پیدا کند، سطح مقطع فولاد و وزن آن نیز بیشتر خواهد شد و در نتیجه ظرفیت تحمل نیروهای کششی و خمشی افزایش می یابد. البته نباید تصور کرد که سبک تر بودن میلگرد حرارتی به معنای ضعیف بودن آن است؛ زیرا هر کدام برای وظیفه مشخصی طراحی شده اند. تفاوت های میلگرد حرارتی با میلگرد معمولی در این بخش ناشی از نوع عملکرد آنها در سازه است، نه صرفا کیفیت فولاد. به همین دلیل مهندس طراح قطر و سطح مقطع مناسب را بر اساس محاسبات سازه انتخاب می کند و تغییر خودسرانه آنها می تواند عملکرد کل سیستم بتن مسلح را تحت تاثیر قرار دهد.

تفاوت از نظر مشخصات فنی و سایز میلگرد

مشخصات فنی میلگرد حرارتی معمولا بر اساس الزامات کنترل ترک، ضخامت دال، فاصله تکیه گاه ها و شرایط بهره برداری تعیین می شود. این میلگردها اغلب در سایزهای 6، 8، 10 یا 12 میلی متر به کار می روند و انتخاب قطر دقیق آنها باید مطابق نقشه سازه انجام شود. در بسیاری از سقف ها، آرماتور حرارتی با فاصله منظم و در جهتی عمود بر آرماتورهای اصلی قرار می گیرد تا تنش های ناشی از افت دما و جمع شدگی بتن را در سطح دال پخش کند. گرید فولاد، مقاومت تسلیم، شکل آج و قابلیت اتصال نیز باید با ضوابط طراحی سازگار باشد.

میلگرد معمولی از نظر سایز و مشخصات فنی دامنه گسترده تری دارد و ممکن است از قطرهای کم تا سایزهای سنگین در تیر، ستون، فونداسیون و دیوار برشی استفاده شود. قطر و گرید آن مستقیما از مقدار نیروی وارد بر عضو و محاسبات مهندس سازه به دست می آید. بنابراین تفاوت میلگرد حرارتی و میلگرد معمولی در این بخش، بیشتر به معیار انتخاب سایز مربوط است. تغییر قطر یا گرید هر یک بدون اصلاح محاسبات می تواند فاصله آرماتورها، سطح فولاد مورد نیاز و ایمنی عضو بتنی را دچار اختلال کند.

تفاوت از نظر محل قرارگیری در سازه

میلگرد حرارتی معمولا در بخش های سطحی دال ها و سقف های بتنی قرار می گیرد تا تنش های ناشی از تغییرات دما و جمع شدگی بتن را کنترل کند. محل دقیق آن به نوع سقف، جهت آرماتورهای اصلی و جزئیات نقشه بستگی دارد، اما در بسیاری از سیستم ها به صورت شبکه ای و نزدیک به سطح بالایی دال اجرا می شود. در سقف تیرچه بلوک نیز این میلگردها معمولا در جهت عمود بر تیرچه ها قرار می گیرند تا ترک های عرضی و سطحی بتن را محدود کنند.

در مقابل، میلگرد معمولی در بخش های مختلف سازه مانند تیر، ستون، فونداسیون، دیوار برشی، دال و راه پله نصب می شود. محل قرارگیری آن بر اساس نوع نیروی وارد بر عضو تعیین می شود؛ برای مثال آرماتورهای کششی تیر در ناحیه تحت کشش و میلگردهای طولی ستون در امتداد ارتفاع عضو قرار می گیرند. بنابراین تفاوت میلگرد حرارتی با میلگرد معمولی از نظر محل اجرا کاملا تابع نقش آنها است. جابه جایی هر یک از موقعیت تعیین شده در نقشه می تواند پوشش بتن، طول مهاری و عملکرد مورد انتظار عضو را مختل کند.

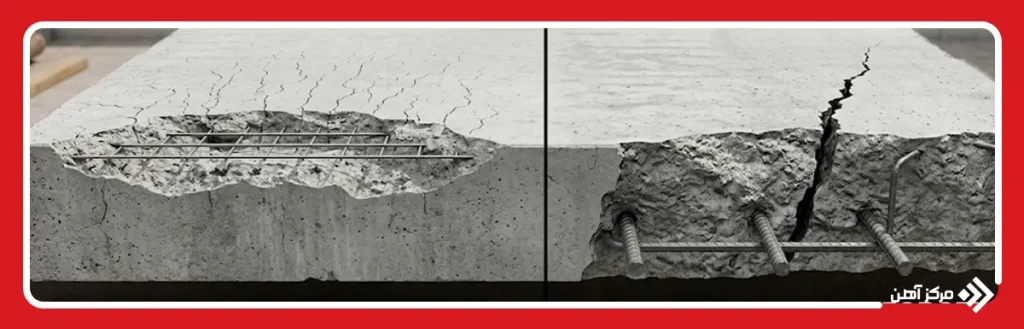

تفاوت از نظر عملکرد در برابر ترک خوردگی

یکی از مهم ترین تفاوت های میلگرد حرارتی با میلگرد معمولی به نحوه کنترل ترک های بتن مربوط می شود. بتن در زمان گیرش، خشک شدن و همچنین در اثر تغییرات دمایی دچار انقباض و انبساط می شود. اگر این تغییر شکل ها کنترل نشوند، ترک های ریز سطحی به وجود می آیند که به مرور زمان می توانند مسیر نفوذ آب، رطوبت و عوامل خورنده را فراهم کنند. میلگرد حرارتی دقیقا با هدف توزیع این تنش ها در سطح بتن اجرا می شود تا از تمرکز تنش در یک نقطه جلوگیری کرده و عرض ترک ها را کاهش دهد. به همین دلیل استفاده از آن در سقف ها، دال ها و سطوح وسیع بتنی اهمیت زیادی دارد.

در مقابل، میلگرد معمولی برای جلوگیری مستقیم از ایجاد ترک های ناشی از جمع شدگی یا تغییرات دما طراحی نشده است. وظیفه اصلی آن تحمل نیروهای کششی، خمشی و برشی وارد بر اعضای سازه است و کنترل ترک های ناشی از بارگذاری را بر عهده دارد. به همین علت، فرق میلگرد حرارتی و میلگرد معمولی در این بخش کاملا مشخص است؛ میلگرد حرارتی با کاهش ترک های غیر سازه ای به افزایش دوام بتن کمک می کند، در حالی که میلگرد معمولی از گسترش ترک هایی جلوگیری می کند که بر اثر نیروهای وارده به سازه ایجاد می شوند. هر دو نوع آرماتور در کنار یکدیگر باعث افزایش عمر مفید سازه می شوند و حذف هر کدام می تواند عملکرد مورد انتظار بتن مسلح را کاهش دهد.

تفاوت از نظر نقش در مقاومت سازه

میلگرد حرارتی نقش اصلی در تامین ظرفیت باربری اعضای سازه ندارد و وظیفه آن بیشتر به کنترل تنش های موضعی و محدود کردن ترک های ناشی از جمع شدگی و تغییرات دما مربوط می شود. این میلگردها با توزیع تنش در سطح بتن، از تمرکز ترک در یک مسیر مشخص جلوگیری می کنند و به حفظ یکپارچگی سطحی دال کمک می کنند. اثر آنها بیشتر در دوام، کنترل عرض ترک و کاهش آسیب های تدریجی بتن دیده می شود، نه در تحمل مستقیم بارهای اصلی وارد بر سازه.

در مقابل، میلگرد معمولی بخش مهمی از سیستم مقاوم بتن مسلح است و بر اساس نیروهای کششی، خمشی، برشی یا فشاری طراحی می شود. این آرماتورها در تیر، ستون، فونداسیون و دیوارهای سازه ای به گونه ای قرار می گیرند که ضعف بتن در برابر کشش را جبران کنند. بنابراین تفاوت میلگرد حرارتی و میلگرد معمولی از نظر نقش مقاومتی کاملا بنیادی است. میلگرد حرارتی از عملکرد مناسب بتن در برابر تغییرات حجمی پشتیبانی می کند، اما میلگرد معمولی مستقیما در تحمل بار و انتقال نیرو مشارکت دارد. حذف هر کدام می تواند نوع متفاوتی از آسیب را در سازه ایجاد کند.

تفاوت از نظر کاربرد و هدف استفاده

میلگرد حرارتی و میلگرد معمولی هر دو در سازه های بتنی استفاده می شوند، اما هدف استفاده از آنها کاملا متفاوت است. میلگرد حرارتی برای کنترل آثار ناشی از جمع شدگی بتن، تغییرات دمایی و کاهش احتمال ایجاد ترک های سطحی به کار می رود. این میلگردها بیشتر در دال ها، سقف های تیرچه بلوک، سقف های وافل، فونداسیون های گسترده و سایر سطوح بتنی با ابعاد زیاد اجرا می شوند. هدف از اجرای آنها افزایش ظرفیت باربری سازه نیست، بلکه حفظ یکپارچگی بتن و افزایش دوام آن در طول زمان است. به همین دلیل در بسیاری از پروژه ها، آرماتور حرارتی بخشی از الزامات اجرایی محسوب می شود و حذف آن می تواند باعث افزایش ترک های غیر سازه ای شود.

در مقابل، میلگرد معمولی برای تحمل نیروهای اصلی وارد بر ساختمان طراحی می شود و تقریبا در تمام اعضای باربر سازه مانند تیر، ستون، فونداسیون، دیوار برشی، شناژ و دال های بتنی کاربرد دارد. این میلگردها وظیفه انتقال نیروهای کششی، خمشی و برشی را بر عهده دارند و بدون آنها بتن قادر به تحمل بارهای طراحی شده نخواهد بود. به همین دلیل تفاوت میلگرد حرارتی با میلگرد معمولی از نظر کاربرد کاملا مشخص است؛ یکی با هدف کنترل رفتار بتن در برابر تغییرات حجمی اجرا می شود و دیگری مستقیما در تامین مقاومت و پایداری سازه نقش دارد. استفاده صحیح از هر دو نوع میلگرد مطابق نقشه های اجرایی، عملکرد مطلوب و عمر مفید سازه را تضمین می کند.

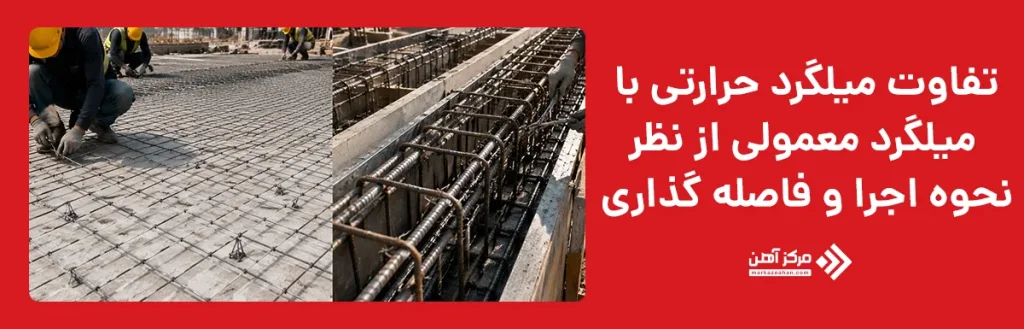

تفاوت از نظر نحوه اجرا و فاصله گذاری

نحوه اجرای میلگرد حرارتی با میلگرد معمولی به دلیل تفاوت در نقش آنها یکسان نیست. میلگرد حرارتی معمولا به صورت شبکه منظم در سطح دال یا سقف قرار می گیرد و فاصله آن باید مطابق نقشه سازه و ضوابط اجرایی باشد. این میلگردها در بسیاری از سقف ها در دو جهت یا عمود بر مسیر آرماتورهای اصلی نصب می شوند و با سیم آرماتوربندی به شبکه زیرین متصل می شوند. استفاده از اسپیسر نیز ضروری است تا میلگردها هنگام بتن ریزی جابه جا نشوند و پوشش بتنی مناسب حفظ شود.

در مقابل، فاصله گذاری میلگرد معمولی مستقیما به نوع عضو و نیروهای طراحی وابسته است. در تیر و ستون، فاصله میلگردهای طولی، خاموت ها، آرماتورهای تقویتی و طول های مهاری باید دقیقا طبق نقشه اجرا شود. تفاوت میلگرد حرارتی با میلگرد معمولی در این بخش نشان می دهد که تغییر خودسرانه فاصله ها مجاز نیست. افزایش بیش از حد فاصله میلگرد حرارتی می تواند کنترل ترک را کاهش دهد و اجرای نادرست میلگرد معمولی نیز ظرفیت باربری و ایمنی عضو را تحت تاثیر قرار می دهد.

تفاوت از نظر میزان مصرف و مقدار مورد نیاز

میزان مصرف میلگرد حرارتی و میلگرد معمولی بر اساس معیارهای متفاوتی تعیین می شود. مقدار میلگرد حرارتی معمولا تابع مساحت دال، ضخامت بتن، نوع سقف و ضوابط آیین نامه ای کنترل ترک است. به همین دلیل در پروژه هایی با سقف های وسیع، مقدار این آرماتورها به صورت شبکه ای و با فواصل مشخص در تمام سطح اجرا می شود. هدف از این آرایش، توزیع یکنواخت تنش های ناشی از تغییرات دما و جمع شدگی بتن است؛ بنابراین افزایش یا کاهش مقدار میلگرد حرارتی بدون بررسی نقشه های اجرایی می تواند عملکرد مورد انتظار آن را مختل کند. در بسیاری از پروژه ها، مهندس محاسب حداقل سطح فولاد مورد نیاز برای آرماتور حرارتی را بر اساس مقررات طراحی تعیین می کند.

در مقابل، مقدار میلگرد معمولی مستقیما به بارهای وارد بر سازه، ابعاد اعضای بتنی، تعداد طبقات، دهانه ها و نتایج محاسبات سازه وابسته است. به همین دلیل ممکن است در یک ساختمان، حجم میلگرد مصرفی در تیرها، ستون ها و فونداسیون چندین برابر میلگرد حرارتی باشد. تفاوت میلگرد حرارتی و میلگرد معمولی از این نظر نشان می دهد که هیچ مقدار ثابتی برای مصرف این دو نوع آرماتور وجود ندارد و هر پروژه شرایط خاص خود را دارد. انتخاب مقدار مناسب باید بر اساس نقشه های سازه ای انجام شود، زیرا کمبود فولاد می تواند ایمنی سازه را کاهش دهد و مصرف بیش از حد نیز باعث افزایش غیر ضروری هزینه های پروژه خواهد شد.

تفاوت از نظر قیمت و هزینه اجرا

تفاوت میلگرد حرارتی با میلگرد معمولی از نظر قیمت فقط به نرخ خرید هر کیلو فولاد محدود نمی شود، بلکه مقدار مصرف، قطر، وزن، هزینه برش، خم کاری، حمل و اجرای آن نیز باید در نظر گرفته شود. میلگرد حرارتی معمولا با قطرهای کمتر و به صورت شبکه ای در سطح سقف یا دال نصب می شود؛ بنابراین قیمت واحد آن ممکن است با میلگردهای رایج تفاوت زیادی نداشته باشد، اما وزن نهایی و هزینه اجرای شبکه می تواند مبلغ قابل توجهی ایجاد کند. هرچه سطح سقف بیشتر و فاصله میلگردها کمتر باشد، میزان مصرف و دستمزد آرماتوربندی افزایش پیدا می کند.

در مقابل، میلگرد معمولی به دلیل استفاده در تیر، ستون، فونداسیون و اعضای باربر، معمولا حجم و وزن بیشتری از فولاد پروژه را تشکیل می دهد. سایزهای بالاتر نیز وزن هر متر و در نتیجه هزینه خرید را افزایش می دهند. فرق میلگرد حرارتی و میلگرد معمولی در هزینه اجرا به پیچیدگی جزئیات، تعداد خم ها، وصله ها و محل نصب نیز وابسته است. برای برآورد دقیق نباید تنها قیمت شاخه را مقایسه کرد؛ بلکه وزن واقعی، پرت برش، دستمزد و نقشه اجرایی باید همزمان بررسی شوند.

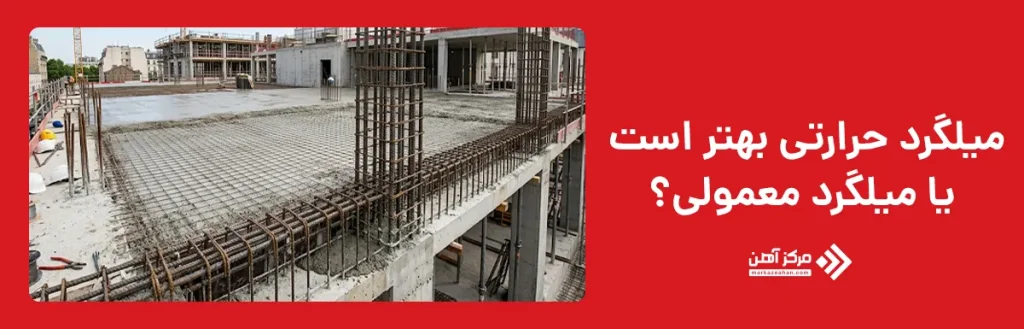

میلگرد حرارتی بهتر است یا میلگرد معمولی؟

پاسخ به این سوال که میلگرد حرارتی بهتر است یا میلگرد معمولی، بدون توجه به محل استفاده و نقش هر کدام امکان پذیر نیست. این دو آرماتور رقیب یکدیگر نیستند و هر کدام برای انجام وظیفه متفاوتی در سازه به کار می روند. میلگرد حرارتی برای کنترل ترک های ناشی از جمع شدگی بتن، تغییرات دمایی و تنش های سطحی مناسب تر است، اما میلگرد معمولی برای تحمل نیروهای کششی، خمشی، برشی و انتقال بار طراحی می شود. بنابراین تفاوت میلگرد حرارتی با میلگرد معمولی نشان می دهد که انتخاب میان آنها نباید بر اساس سلیقه، قیمت کمتر یا سهولت اجرا انجام شود.

در سقف ها و دال های بتنی، زمانی که هدف محدود کردن عرض ترک های حرارتی و جمع شدگی باشد، استفاده از میلگرد حرارتی مطابق نقشه اهمیت دارد. در مقابل، برای تامین ظرفیت باربری تیر، ستون، فونداسیون یا دیوار برشی، میلگردهای اصلی و تقویتی ضروری هستند. جایگزین کردن این دو بدون محاسبات مهندسی می تواند باعث کاهش دوام بتن یا افت ایمنی عضو سازه ای شود. تفاوت میلگرد حرارتی و معمولی از نظر قطر، فاصله گذاری، سطح مقطع و محل نصب نیز همین موضوع را تایید می کند.

در نتیجه، بهتر بودن هر نوع میلگرد به هدف طراحی بستگی دارد. میلگرد حرارتی در کنترل ترک های غیرسازه ای عملکرد مناسب تری دارد و میلگرد معمولی در تحمل بار و افزایش مقاومت عضو موثرتر است. بهترین تصمیم، اجرای هر دو مطابق نقشه سازه و دستور مهندس ناظر است؛ زیرا تفاوت میلگرد حرارتی و معمولی به معنای برتری مطلق یکی بر دیگری نیست، بلکه بیانگر تفاوت در نقش، عملکرد و محل استفاده آنها است.

تفاوت میلگرد حرارتی با میلگرد معمولی تنها به قطر، وزن یا قیمت آنها محدود نمی شود، بلکه مهم ترین تفاوت در وظیفه ای است که هر کدام در سازه بر عهده دارند. میلگرد حرارتی برای کنترل ترک های ناشی از جمع شدگی بتن و تغییرات دمایی در دال ها و سقف ها اجرا می شود، در حالی که میلگرد معمولی وظیفه تحمل نیروهای کششی، خمشی و برشی را در اعضای باربر سازه بر عهده دارد. به همین دلیل، تفاوت میلگرد حرارتی و معمولی باید بر اساس نقشه های اجرایی و محاسبات مهندسی بررسی شود، نه صرفا ظاهر یا سایز میلگرد. در نهایت، فرق میلگرد حرارتی و میلگرد معمولی به معنای برتری یکی بر دیگری نیست؛ بلکه هر دو مکمل یکدیگر هستند و استفاده صحیح از آنها مطابق ضوابط طراحی، باعث افزایش ایمنی، دوام و عملکرد مناسب سازه در طول عمر بهره برداری خواهد شد.
