دیگ بخار چیست و چه کاربردی در صنایع فولاد دارد؟

دیگ بخار یا بویلر یکی از مهم ترین تجهیزات تولید انرژی حرارتی در صنایع مختلف محسوب می شود که وظیفه تولید بخار تحت فشار برای فرایندهای صنعتی را بر عهده دارد. در صنایع فولاد، بخار تنها یک منبع گرمایی ساده نیست؛ بلکه نقش کلیدی در راه اندازی تجهیزات، انتقال انرژی، گرمایش فرایندها و بهینه سازی خطوط تولید ایفا می کند. به همین دلیل پرسش هایی مانند دیگ بخار چیست و چه کاربردی دارد یا دیگ بخار برای چیست از جمله موضوعات مهم برای فعالان صنعتی و مهندسان فرایند به شمار می رود.

در صنعت فولاد، پایداری تامین انرژی و کنترل دقیق دما اهمیت بسیار بالایی دارد و دیگ بخار به عنوان قلب سامانه تولید بخار، نقش تعیین کننده ای در این فرایند ایفا می کند. همان طور که انتخاب مواد اولیه و بررسی شاخص هایی مانند قیمت آهن در پروژه های صنعتی اهمیت دارد، انتخاب صحیح بویلر نیز بر راندمان، مصرف سوخت و هزینه های عملیاتی اثر مستقیم می گذارد. اگر می خواهید بدانید دیگ بخار چیست و چگونه کار میکند، دیگ بخار چه کاربردی دارد و چرا این تجهیز در صنایع فولاد و سایر بخش های صنعتی جایگاه ویژه ای پیدا کرده است، ادامه مقاله را از دست ندهید.

دیگ بخار چیست؟

دیگ بخار یا بویلر تجهیزی صنعتی برای تبدیل انرژی حرارتی حاصل از احتراق یا منابع گرمایی دیگر به بخار آب تحت فشار است. این سامانه با انتقال کنترل شده گرما به آب، بخار مورد نیاز فرایندهای صنعتی را تولید می کند و از مهم ترین تجهیزات تولید انرژی حرارتی در صنایع سنگین محسوب می شود. زمانی که درباره این موضوع صحبت می شود که دیگ بخار چیست و چه کاربردی دارد، در واقع منظور سیستمی است که امکان تامین بخار پایدار و قابل کنترل برای خطوط تولید و تجهیزات صنعتی را فراهم می کند.

از دیدگاه مهندسی، دیگ بخار یک محفظه تحت فشار است که در آن انرژی گرمایی از طریق مشعل، المنت یا منابع حرارتی دیگر به سیال منتقل می شود. بخار تولید شده می تواند به صورت اشباع یا فوق گرم مورد استفاده قرار گیرد و بسته به طراحی سیستم، در فشارها و ظرفیت های مختلف تولید شود. به همین دلیل، هنگام بررسی این که ظرفیت دیگ بخار چیست باید عواملی مانند نرخ تولید بخار، فشار کاری، نوع سوخت و نیاز واقعی فرایند مورد توجه قرار گیرد.

ساختار عملکردی بویلر شباهت هایی با برخی سامانه های توزیع و کنترل انرژی دارد؛ زیرا همان گونه که ترانسفورماتور کاهنده وظیفه تنظیم و کاهش ولتاژ برای تامین ایمن انرژی الکتریکی را بر عهده دارد، دیگ بخار نیز انرژی حرارتی را در قالب بخار کنترل شده و متناسب با نیاز صنعتی در اختیار تجهیزات قرار می دهد. به همین دلیل انتخاب طراحی مناسب بویلر تاثیر مستقیمی بر ایمنی، راندمان و هزینه های بهره برداری خواهد داشت.

در صنایع فولاد، پالایشگاه ها، نیروگاه ها و کارخانه های فرایندی، دیگ بخار تنها یک تجهیز گرمایشی نیست، بلکه بخشی از زیرساخت تولید محسوب می شود. بسیاری از فعالان صنعتی هنگام بررسی این موضوع که کاربرد دیگ بخار چیست یا دیگ بخار در چه صنایعی کاربرد دارد، در واقع به دنبال شناخت نقش این تجهیز در تامین انرژی و پایداری خطوط تولید هستند.

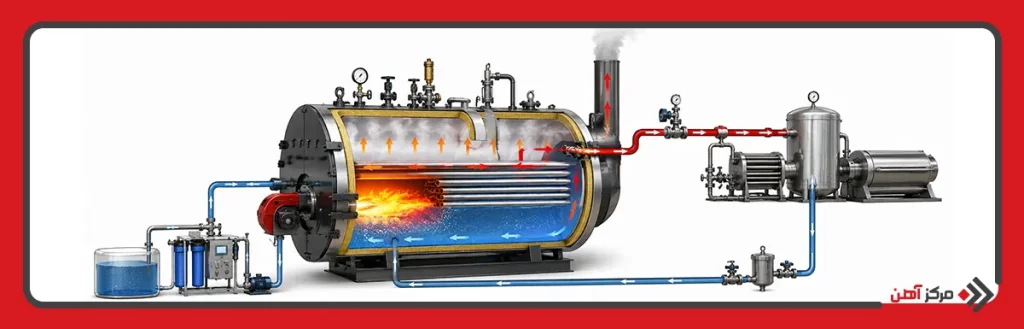

دیگ بخار چگونه کار می کند؟

برای درک بهتر اینکه بویلر چگونه کار می کند، باید فرآیند تولید بخار را به صورت مرحله ای بررسی کرد. عملکرد دیگ بخار از تامین آب آغاز می شود. آب ورودی پس از عبور از تجهیزات تصفیه و حذف سختی، وارد مخزن یا مدار بویلر می شود تا از ایجاد رسوب و افت راندمان جلوگیری شود. کیفیت آب اهمیت زیادی دارد؛ زیرا وجود املاح می تواند انتقال حرارت را مختل کرده و عمر تجهیزات را کاهش دهد.

در مرحله بعد، مشعل یا منبع حرارتی وارد عمل می شود. سوخت هایی مانند گاز طبیعی، گازوئیل یا مازوت در محفظه احتراق سوزانده شده و انرژی حرارتی تولید می کنند. گرمای حاصل از احتراق به سطوح انتقال حرارت منتقل شده و آب داخل دیگ را به تدریج گرم می کند. با افزایش دما و رسیدن به نقطه تبخیر، بخار تولید می شود و فشار داخل سیستم افزایش می یابد.

بخار تولید شده سپس در بخش فوقانی دیگ جمع آوری شده و از طریق لوله ها و تجهیزات کنترلی به سمت مصرف کننده هدایت می شود. در این مرحله، شیرهای اطمینان، گیج فشار و سامانه های کنترلی وظیفه حفظ شرایط ایمن را بر عهده دارند. بسیاری از کاربرانی که می پرسند دیگ بخار چیست و چگونه کار میکند، در واقع به همین چرخه انتقال انرژی از سوخت به بخار اشاره دارند.

پس از مصرف بخار در تجهیزات صنعتی، بخشی از آن به صورت کندانس به سیستم بازمی گردد و دوباره وارد چرخه تولید بخار می شود. این بازیافت انرژی باعث افزایش راندمان و کاهش مصرف آب و سوخت خواهد شد. در چنین شرایطی رعایت چک لیست ایمنی دیگ بخار و همچنین چک لیست دیگ بخار برای کنترل فشار، دما و کیفیت آب اهمیت بسیار بالایی دارد.

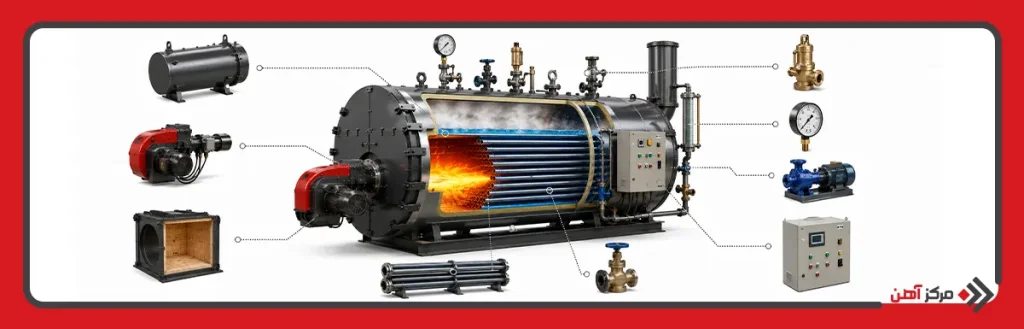

اجزاء دیگ بخار

دیگ بخار از مجموعه ای از تجهیزات مکانیکی، حرارتی و کنترلی تشکیل شده است که هماهنگی میان آن ها عملکرد پایدار سیستم را تضمین می کند. شناخت اجزای دیگ بخار برای بهره برداری صحیح، نگهداری اصولی و افزایش راندمان اهمیت زیادی دارد. هر جزء وظیفه مشخصی بر عهده دارد و اختلال در عملکرد هر بخش می تواند کل فرآیند تولید بخار را تحت تاثیر قرار دهد.

بدنه یا پوسته دیگ

پوسته اصلی ترین بخش سازه ای دیگ بخار است که آب و بخار درون آن قرار می گیرند. این بخش معمولا از فولاد مقاوم در برابر فشار و دمای بالا ساخته می شود و باید تحمل شرایط کاری سنگین را داشته باشد.

مشعل

مشعل وظیفه تامین گرمای لازم برای تولید بخار را بر عهده دارد. سوخت در این بخش احتراق یافته و انرژی حرارتی مورد نیاز بویلر تولید می شود. نوع مشعل می تواند گازی، گازوئیلی یا دوگانه سوز باشد.

کوره یا محفظه احتراق

کوره فضایی است که احتراق در آن انجام می شود. طراحی مناسب این بخش موجب افزایش انتقال حرارت و کاهش اتلاف انرژی خواهد شد.

لوله های انتقال حرارت

این لوله ها گرمای حاصل از احتراق را به آب منتقل می کنند و نقش مهمی در راندمان سیستم دارند. در برخی طراحی ها آب داخل لوله و در برخی دیگر گازهای داغ درون آن جریان دارند.

شیر اطمینان

شیر اطمینان مهم ترین تجهیز حفاظتی بویلر است و در صورت افزایش فشار غیرمجاز، بخار اضافی را تخلیه می کند تا از انفجار جلوگیری شود.

گیج فشار و تجهیزات کنترلی

این تجهیزات فشار و شرایط عملکردی دیگ را پایش می کنند و اطلاعات لازم برای کنترل ایمن سیستم را در اختیار اپراتور قرار می دهند.

پمپ تغذیه آب

پمپ تغذیه وظیفه انتقال آب به داخل دیگ را بر عهده دارد و باید توان کافی برای غلبه بر فشار داخلی بویلر را داشته باشد.

تابلو برق و سیستم کنترل

سامانه کنترل بویلر وظیفه هماهنگی تجهیزات را بر عهده دارد. در بسیاری از واحدهای صنعتی، این مدارها با تجهیزات قدرت و کنترل مجتمع می شوند؛ مشابه نقشی که ترانسفورماتور سه فاز در تامین پایدار انرژی تجهیزات صنعتی ایفا می کند. کنترل دقیق عملکرد مشعل، فشار و سطح آب در این بخش انجام می شود.

کاربردهای دیگ بخار در صنایع مختلف

دیگ بخار به دلیل توانایی تولید بخار پایدار و قابل کنترل، در طیف گسترده ای از صنایع مورد استفاده قرار می گیرد. بسیاری از فرایندهای صنعتی بدون وجود بخار امکان فعالیت مداوم و اقتصادی ندارند و به همین دلیل شناخت این که دیگ بخار در چه صنایعی کاربرد دارد برای مهندسان و مدیران تولید اهمیت زیادی دارد. پاسخ به این سوال که دیگ بخار چه کاربردی دارد تنها به تولید گرما محدود نمی شود؛ بلکه این تجهیز در انتقال انرژی، راه اندازی تجهیزات، استریل سازی و کنترل فرایندهای صنعتی نقش اساسی ایفا می کند.

در ادامه مهم ترین کاربردهای دیگ بخار در صنایع مختلف بررسی می شود.

صنایع فولاد و فلزات

یکی از مهم ترین پاسخ ها به این سوال که کاربرد دیگ بخار چیست، حضور گسترده آن در صنعت فولاد است. در کارخانه های فولادسازی، بخار برای گرمایش تجهیزات، آماده سازی مواد اولیه، کنترل برخی فرآیندهای حرارتی و تامین انرژی کمکی خطوط تولید استفاده می شود.

در برخی واحدها، بخار در سیستم های گرمایشی، خشک کن ها، پیش گرم کن ها و تجهیزات جانبی خطوط نورد و ذوب نقش مهمی دارد. پایداری تولید بخار در این صنعت اهمیت زیادی دارد؛ زیرا هرگونه اختلال می تواند موجب توقف تولید و افزایش هزینه های عملیاتی شود.

صنایع غذایی و نوشیدنی

صنایع غذایی از بزرگ ترین مصرف کنندگان بخار محسوب می شوند. بخار در این حوزه برای پخت، استریل سازی، شستشو، گرمایش مخازن و آماده سازی مواد اولیه استفاده می شود. فرایندهایی مانند تولید لبنیات، کنسرو، نوشیدنی و صنایع قندی به بخار کنترل شده نیاز دارند. دیگ بخار در این صنعت علاوه بر تامین انرژی، نقش مهمی در حفظ استانداردهای بهداشتی و کیفیت محصول دارد.

صنایع نفت، گاز و پتروشیمی

پالایشگاه ها و مجتمع های پتروشیمی از دیگر مصرف کنندگان بزرگ بویلر هستند. بخار در این بخش برای گرمایش خطوط، فرآیندهای تقطیر، انتقال مواد سنگین و راه اندازی تجهیزات مورد استفاده قرار می گیرد. شرایط کاری در این صنایع بسیار حساس است و بویلرها باید فشار و دمای بالا را تحمل کنند. به همین دلیل انتخاب صحیح ظرفیت و طراحی مناسب اهمیت زیادی دارد.

صنایع دارویی و پزشکی

در صنعت داروسازی، بخار نقش مهمی در استریل سازی تجهیزات و محیط های تولید ایفا می کند. کیفیت بخار در این کاربردها باید کاملا کنترل شده باشد تا استانداردهای بهداشتی رعایت شود. بسیاری از اتوکلاوها، خطوط تولید دارو و تجهیزات بیمارستانی وابسته به بخار تولید شده توسط دیگ بخار هستند.

صنایع نساجی و کاغذ

بخار در صنایع نساجی برای رنگرزی، تثبیت رنگ، خشک کردن و اتوکشی پارچه کاربرد دارد. در کارخانه های کاغذسازی نیز از بخار برای خشک کردن خمیر و کنترل فرآیند تولید استفاده می شود. این کاربردها نشان می دهند که پاسخ به پرسش دیگ بخار برای چیست فراتر از یک سیستم گرمایشی ساده بوده و بخار به عنوان ابزار اصلی کنترل فرآیندهای صنعتی عمل می کند.

نیروگاه ها و تولید انرژی

در نیروگاه های حرارتی، بخار مستقیما برای چرخاندن توربین و تولید برق استفاده می شود. این کاربرد یکی از مهم ترین مصارف انرژی بخار در مقیاس صنعتی محسوب می شود. در این سیستم ها، ظرفیت، فشار و راندمان بویلر اهمیت فوق العاده ای دارد و طراحی آن با دقت مهندسی بسیار بالا انجام می شود.

مزایای استفاده از دیگ بخار

دیگ بخار به دلیل قابلیت تولید انرژی حرارتی کنترل شده، در بسیاری از صنایع به عنوان تجهیزی راهبردی شناخته می شود. راندمان مناسب، امکان انتقال سریع انرژی و انعطاف در کاربردها موجب شده استفاده از بویلر در خطوط تولید صنعتی گسترش پیدا کند. شناخت مزایا کمک می کند درک دقیق تری از این موضوع داشته باشیم که دیگ بخار چیست و چه کاربردی دارد و چرا هنوز یکی از اصلی ترین تجهیزات فرایندی محسوب می شود.

• تولید بخار با فشار و دمای قابل کنترل
• انتقال سریع و موثر انرژی حرارتی
• امکان استفاده در ظرفیت های مختلف
• راندمان مناسب در تولید انرژی
• قابلیت استفاده با سوخت های متنوع
• کاربرد گسترده در صنایع مختلف
• قابلیت بازیافت کندانس و کاهش مصرف آب
• امکان اتوماسیون و کنترل دقیق
• سازگاری با فرایندهای پیوسته صنعتی
• کاهش زمان گرمایش تجهیزات و خطوط تولید

معایب استفاده از دیگ بخار

در کنار مزایا، بویلرها محدودیت ها و چالش هایی نیز دارند که باید هنگام طراحی و بهره برداری مورد توجه قرار گیرد. بسیاری از مشکلات ناشی از نگهداری نامناسب یا بی توجهی به استانداردهای ایمنی است. به همین دلیل رعایت چک لیست ایمنی دیگ بخار و پایش مداوم عملکرد سیستم اهمیت زیادی دارد.

• هزینه اولیه نسبتا بالا
• نیاز به نگهداری و سرویس دوره ای
• مصرف سوخت و انرژی
• احتمال رسوب گذاری و خوردگی
• نیاز به کنترل کیفیت آب
• خطرات ناشی از فشار بالا در صورت بهره برداری نادرست
• نیاز به اپراتور و تجهیزات کنترلی
• هزینه تعمیرات در صورت خرابی تجهیزات
• حساسیت عملکرد به شرایط نگهداری

عوامل موثر بر قیمت دیگ بخار

قیمت دیگ بخار تحت تاثیر عوامل مختلف فنی و اقتصادی قرار دارد و نمی توان برای همه مدل ها یک قیمت ثابت در نظر گرفت. یکی از مهم ترین عوامل تعیین کننده، ظرفیت تولید بخار است. بسیاری از خریداران ابتدا می پرسند ظرفیت دیگ بخار چیست؛ زیرا ظرفیت، میزان بخار تولیدی در واحد زمان را مشخص می کند و تاثیر مستقیمی بر ابعاد، مصرف سوخت و قیمت نهایی بویلر دارد. هرچه ظرفیت بالاتر باشد، هزینه ساخت و تجهیزات جانبی نیز افزایش پیدا می کند.

عامل مهم دیگر، نوع طراحی و تجهیزات به کار رفته در بویلر است. جنس بدنه، کیفیت فولاد، نوع مشعل، سیستم کنترل، فشار کاری و سطح اتوماسیون همگی بر هزینه نهایی اثر می گذارند. همچنین رعایت استانداردهای ایمنی، استفاده از تجهیزات حفاظتی و تکمیل چک لیست دیگ بخار می تواند قیمت را افزایش دهد، اما در مقابل باعث افزایش ایمنی و طول عمر تجهیز خواهد شد.

در نهایت، انتخاب دیگ بخار باید براساس نیاز واقعی مجموعه انجام شود نه صرفا قیمت اولیه. بررسی دقیق شرایط کاری، مصرف انرژی و هزینه های بهره برداری کمک می کند تصمیم اقتصادی تری گرفته شود. به همین دلیل هنگام ارزیابی قیمت دیگ بخار، توجه همزمان به ظرفیت، کیفیت ساخت، راندمان و خدمات نگهداری اهمیت زیادی دارد.
