استاد بولت (Stud Bolt) چیست و چه کاربردی دارد؟
دسترسی سریع به محتوای این مطلب
استاد بولت نوعی اتصال رزوه ای است که معمولا به صورت میله بدون سر تولید می شود و بسته به کاربرد می تواند در تمام طول یا در دو انتها رزوه داشته باشد. این قطعه در اتصالاتی استفاده می شود که به نیروی گیره ای بالا، امکان باز و بسته شدن مکرر و توزیع یکنواخت فشار نیاز دارند. مهم ترین کاربرد استاد بولت در اتصال فلنج های خطوط لوله، تجهیزات تحت فشار، شیرآلات صنعتی، مبدل های حرارتی و سازه های سنگین دیده می شود. در بسیاری از اتصالات فلنجی، استاد بولت همراه با دو مهره در دو سمت فلنج قرار می گیرد و با اعمال گشتاور مشخص، نیروی پیش بار لازم برای فشرده شدن گسکت و آب بندی اتصال را ایجاد می کند. استانداردهای صنعتی مانند ASTM A193 نیز برای پیچ ها و استادهای آلیاژی و استنلس مورد استفاده در سرویس های دما و فشار بالا کاربرد دارند. هزینه تهیه این اتصالات نیز می تواند از جنس فولاد و تغییرات قیمت آهن تاثیر بگیرد.
تفاوت اصلی استاد بولت با برخی پیچ های معمولی در نبود گل پیچ و شیوه نصب آن دیده می شود. در این اتصال، مهره استاد بولت از دو طرف بسته می شود یا یک سمت رزوه در قطعه درگیر می شود و سمت دیگر با مهره مهار می شود. هنگام مقایسه این قطعه با سایر اتصالات مانند رول بولت، توجه به نوع کاربرد اهمیت دارد و صرفا مقایسه قیمت رول بولت معیار مناسبی برای انتخاب نیست. در این مقاله مرکزآهن بررسی می کنیم که استاد بولت چیست و سپس با ساختار، انواع، مشخصات فنی، جنس، استانداردها و کاربرد استاد بولت آشنا می شویم.
استاد بولت چیست؟
در پاسخ به سوال استاد بولت چیست باید گفت این قطعه در اصل یک میله رزوه دار بدون گل پیچ است که برای ایجاد اتصال محکم میان دو یا چند قطعه استفاده می شود. بسته به نوع طراحی، ممکن است تمام طول آن رزوه داشته باشد یا فقط بخش هایی از دو سر آن رزوه شوند. در اتصالات فلنجی، استاد بولت از سوراخ های فلنج عبور می کند و با بسته شدن مهره ها در دو طرف، نیروی گیره ای لازم را ایجاد می کند تا گسکت میان فلنج ها فشرده شود و آب بندی حفظ شود. به همین دلیل قطر، طول، گام رزوه، گرید مکانیکی، پوشش سطح و استاندارد ساخت باید بر اساس نوع اتصال انتخاب شوند، زیرا اشتباه در هرکدام می تواند نیروی گیره ای یا دوام اتصال را کاهش دهد. هنگام برآورد هزینه نیز قیمت بولت و مهره باید همراه با مشخصات فنی بررسی شود، زیرا دو استاد بولت هم اندازه ممکن است به دلیل تفاوت در گرید، جنس یا پوشش قیمت متفاوتی داشته باشند.
استاد بولت با پیچ های سر دار مانند ماشین بولت تفاوت دارد، زیرا برای بستن آن معمولا از مهره در دو طرف یا از درگیری یک سر رزوه با قطعه استفاده می شود. این ساختار باعث می شود در اتصالاتی که فضای کافی برای گل پیچ وجود ندارد یا نیاز به باز و بسته شدن مکرر مطرح است، گزینه مناسبی ایجاد شود. در صنایع نفت، گاز و پتروشیمی نیز از استاد بولت های مطابق استانداردهایی مانند ASTM A193 برای سرویس های دما و فشار بالا استفاده می شود. در نتیجه، انتخاب استاد بولت باید بر اساس فشار کاری، دما، جنس فلنج، نوع محیط خورنده و الزامات استاندارد اتصال انجام شود.

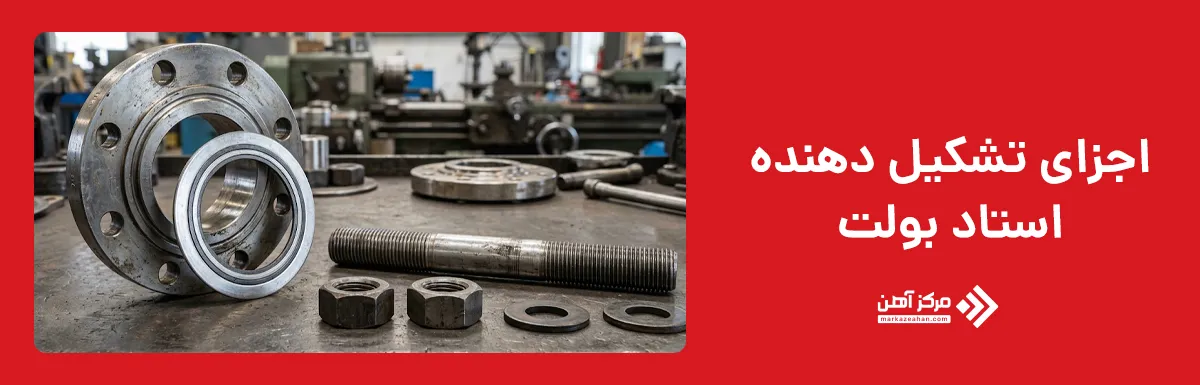

استاد بولت از چه اجزایی تشکیل می شود؟
استاد بولت معمولا از یک میله رزوه دار و یک یا دو مهره تشکیل می شود و بسته به نوع اتصال، ممکن است واشر نیز در مجموعه استفاده شود. بخش اصلی، همان میله فولادی یا استنلس است که رزوه روی آن ایجاد می شود و نیروی کششی اتصال را تحمل می کند. در بعضی کاربردها تمام طول میله رزوه دارد و در برخی مدل ها فقط دو سر آن رزوه می شوند. مهره استاد بولت باید از نظر گرید و جنس با خود بولت سازگار باشد تا مجموعه اتصال بتواند نیروی پیش بار مورد نیاز را تحمل کند. در اتصالات فلنجی، کیفیت تماس مهره با سطح فلنج و وضعیت رزوه ها نیز بر مقدار گشتاور و نیروی گیره ای اثر می گذارد. انکر بولت نیز از نظر شکل میله ای ممکن است مشابه به نظر برسد، اما وظیفه اصلی آن اتصال سازه یا تجهیزات به بتن است و نباید با استاد بولت فلنجی اشتباه گرفته شود.
در مجموعه پیچ و مهره استاد بولت، رزوه نقش انتقال نیروی محوری را بر عهده دارد و نوع آن می تواند به صورت رزوه درشت یا ریز انتخاب شود. مهره ها نیز معمولا شش گوش هستند و ابعاد آنها بر اساس استاندارد و قطر بولت تعیین می شود. در بعضی پروژه ها استفاده از واشر برای توزیع بهتر فشار یا محافظت از سطح اتصال ضرورت پیدا می کند. بنابراین عملکرد صحیح مجموعه به هماهنگی میان میله، مهره، رزوه و در صورت نیاز واشر بستگی دارد.
انواع استاد بولت
انواع استاد بولت را می توان بر اساس نحوه رزوه کاری و شکل درگیری با قطعه تقسیم بندی کرد. سه گروه رایج شامل استاد بولت تمام رزوه، استاد بولت دو سر رزوه و استاد بولت یک سر رزوه هستند. در نوع تمام رزوه، تقریبا تمام طول میله دارای رزوه است و مهره می تواند در بخش های مختلف آن جابه جا شود. نوع دو سر رزوه دارای یک بخش میانی بدون رزوه و دو انتهای رزوه دار است و معمولا زمانی استفاده می شود که طول درگیری در دو سمت اتصال مشخص باشد. در نوع یک سر رزوه نیز تنها یک انتها برای مهره یا اتصال رزوه ای آماده می شود و سمت دیگر بر اساس طراحی در قطعه، بدنه یا تجهیز ثابت می شود. انتخاب میان این مدل ها باید با توجه به نحوه انتقال نیرو، فضای نصب و شرایط تعمیرات انجام شود.
نوع استاد بولت بر طول موثر درگیری رزوه، نحوه مونتاژ و امکان تنظیم اتصال تاثیر می گذارد. برای نمونه، استاد تمام رزوه در بسیاری از اتصالات فلنجی انعطاف بیشتری ایجاد می کند، اما در بعضی تجهیزات استفاده از بخش میانی بدون رزوه برای کنترل بهتر محل قرارگیری قطعه ترجیح داده می شود. در مشخصات فنی استاد بولت باید نوع رزوه، قطر اسمی، طول کل و طول بخش رزوه دار به صورت دقیق مشخص شوند. همچنین استاندارد استاد بولت می تواند شکل رزوه و تلرانس ها را تعیین کند. بنابراین انتخاب نوع مناسب فقط به ظاهر قطعه وابسته نیست و باید با نقشه اتصال و شرایط بارگذاری هماهنگ شود.
استاد بولت تمام رزوه
استاد بولت تمام رزوه در سراسر یا تقریبا سراسر طول خود دارای رزوه است و یکی از رایج ترین مدل ها برای اتصالات فلنجی، تجهیزات صنعتی و مجموعه هایی محسوب می شود که به تنظیم موقعیت مهره در طول میله نیاز دارند. این ساختار اجازه می دهد مهره ها در بازه بیشتری روی میله حرکت کنند و طول درگیری رزوه متناسب با ضخامت فلنج، گسکت و اجزای اتصال تنظیم شود. پیچ استاد بولت تمام رزوه معمولا زمانی انتخاب می شود که انعطاف در مونتاژ، تعویض ساده تر قطعات و امکان تنظیم نیروی پیش بار اهمیت داشته باشد. در اتصالات تحت فشار، کیفیت رزوه و یکنواختی سطح آن بر گشتاور بستن و نیروی کششی نهایی تاثیر می گذارند.
در انتخاب این نوع باید قطر اسمی، گام رزوه، طول کل، جنس، گرید و پوشش سطحی بررسی شوند. طول استاد بولت نباید آن قدر کوتاه باشد که درگیری کافی با مهره ایجاد نشود و نباید آن قدر بلند انتخاب شود که نصب یا دسترسی به تجهیزات را دشوار کند. برای انتخاب ابعاد، معمولا از نقشه فلنج و جدول سایز استاد بولت استفاده می کنند تا تعداد، قطر و طول مناسب مشخص شوند. همچنین بررسی جدول وزن استاد بولت می تواند برای برآورد وزن سفارش، حمل و هزینه خرید مفید باشد. در نهایت، عملکرد این مدل زمانی قابل اتکا می شود که مهره، رزوه و گرید مکانیکی مجموعه با شرایط فشار و دمای سرویس هماهنگ انتخاب شوند.

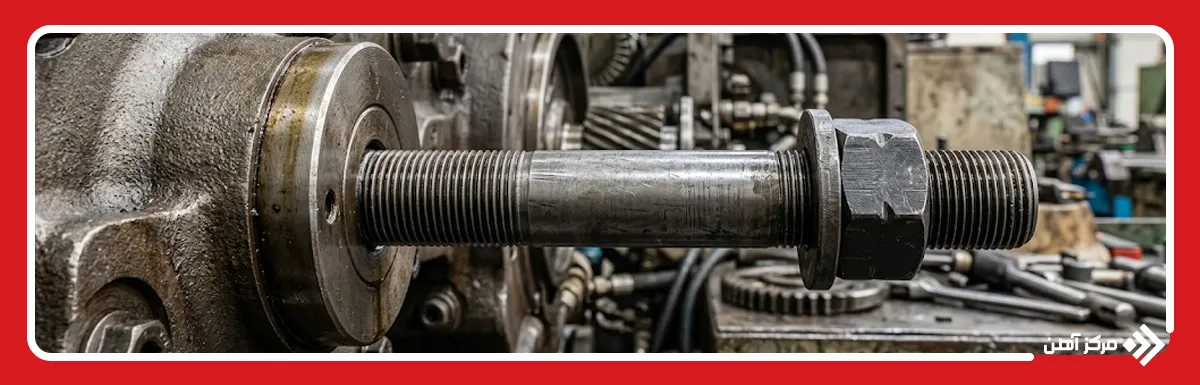

استاد بولت دو سر رزوه
استاد بولت دو سر رزوه دارای دو انتهای رزوه دار و یک بخش میانی بدون رزوه است. این طراحی زمانی کاربرد دارد که دو طرف قطعه باید به صورت کنترل شده درگیر شوند و بخش میانی بدون رزوه نقش تکیه گاه یا ناحیه انتقال نیرو را بر عهده بگیرد. در بسیاری از ماشین آلات، تجهیزات صنعتی، پوسته ها، فلنج های خاص و مجموعه های مکانیکی از این نوع استفاده می کنند. یکی از مزیت های آن این است که طول رزوه در هر سمت می تواند بر اساس ضخامت قطعات و مقدار درگیری مورد نیاز تنظیم شود. همچنین بخش میانی صاف باعث می شود تنش در برخی طراحی ها یکنواخت تر توزیع شود و تماس رزوه با ناحیه باربر محدودتر بماند.
برای انتخاب استاد بولت دو سر رزوه باید طول کل، طول بخش صاف، طول رزوه هر سمت، قطر، گام رزوه و گرید مکانیکی مشخص شوند. ممکن است دو سر از نظر طول رزوه یکسان یا متفاوت طراحی شوند و همین موضوع به نوع اتصال بستگی دارد. در بعضی کاربردها یک سمت داخل سوراخ رزوه دار قطعه بسته می شود و سمت دیگر با مهره مهار می شود. بنابراین پیچ و مهره استاد بولت در این مدل باید از نظر مقاومت و کلاس رزوه با یکدیگر سازگار باشند. انتخاب نادرست طول درگیری یا گرید می تواند باعث شل شدن، آسیب رزوه یا کاهش ظرفیت باربری اتصال شود.
استاد بولت یک سر رزوه
استاد بولت یک سر رزوه مدلی است که تنها یک انتهای آن دارای رزوه کامل برای بستن مهره یا اتصال به قطعه رزوه دار است و سمت دیگر می تواند به صورت صاف، ثابت یا متناسب با طراحی تجهیز ساخته شود. این نوع بیشتر در مجموعه هایی کاربرد دارد که نیاز نیست هر دو طرف اتصال با مهره مهار شوند و یک سمت بولت به صورت ثابت در بدنه، صفحه یا قطعه مکانیکی قرار می گیرد. در برخی ماشین آلات، تجهیزات صنعتی و اتصالات ویژه از این طراحی استفاده می کنند تا مونتاژ ساده تر انجام شود و قطعه در جای مشخص خود باقی بماند. طول بخش رزوه دار نیز باید به اندازه ای انتخاب شود که مهره بتواند درگیری کافی ایجاد کند و نیروی کششی مورد نیاز بدون آسیب به رزوه منتقل شود.
در انتخاب استاد بولت یک سر رزوه باید قطر، طول کل، طول رزوه، گام رزوه، جنس و گرید مکانیکی به دقت بررسی شوند. بخش بدون رزوه معمولا بر اساس شکل قطعه و مسیر انتقال نیرو طراحی می شود و نباید بدون محاسبه تغییر داده شود. اگر طول رزوه کمتر از مقدار مورد نیاز باشد، سطح درگیری مهره کاهش پیدا می کند و احتمال آسیب رزوه افزایش می یابد. در مقابل، رزوه بیش از حد نیز ممکن است محل تمرکز تنش را به ناحیه نامناسب منتقل کند. بنابراین این نوع استاد بولت باید بر اساس نقشه ساخت و شرایط بارگذاری انتخاب شود تا اتصال بتواند در برابر کشش، ارتعاش و تغییرات دمایی عملکرد مطمئنی حفظ کند.
مشخصات فنی و استانداردهای استاد بولت
مشخصات فنی استاد بولت شامل قطر اسمی، طول کل، گام و نوع رزوه، طول بخش درگیر، جنس، گرید مکانیکی، نوع عملیات حرارتی و پوشش سطحی می شود. این مشخصات باید با فشار، دما، نوع فلنج و شرایط محیطی اتصال هماهنگ شوند. برای مثال، ASTM A193/A193M یکی از استانداردهای مهم برای بولت ها، استادها و استاد بولت های فولادی آلیاژی و استنلس است که در مخازن تحت فشار، شیرآلات، فلنج ها و اتصالات با دما یا فشار بالا استفاده می شوند. این استاندارد گریدهای مختلفی مانند B7 و خانواده های استنلس را پوشش می دهد و انتخاب گرید را به شرایط طراحی، خواص مکانیکی و دمای سرویس وابسته می کند.
استاندارد استاد بولت فقط جنس قطعه را مشخص نمی کند و باید با استانداردهای مربوط به مهره، رزوه و اتصال نیز هماهنگ شود. برای نمونه، ASTM A194/A194M برای مهره های فولاد کربنی، آلیاژی و استنلس مورد استفاده در سرویس های فشار و دمای بالا کاربرد دارد و ASTM A962/A962M نیز الزامات عمومی بسیاری از اتصالات بولتی را پوشش می دهد. در زمان انتخاب، جدول سایز استاد بولت برای تعیین قطر و طول مناسب و جدول وزن استاد بولت برای برآورد وزن سفارش و حمل کاربرد دارند. با این حال، این جدول ها باید متناسب با استاندارد فلنج و کلاس فشار استفاده شوند. بنابراین مشخصات نهایی نباید فقط از روی قطر انتخاب شوند و باید کل مجموعه اتصال از نظر ابعاد، گرید، مهره و شرایط سرویس بررسی شود.

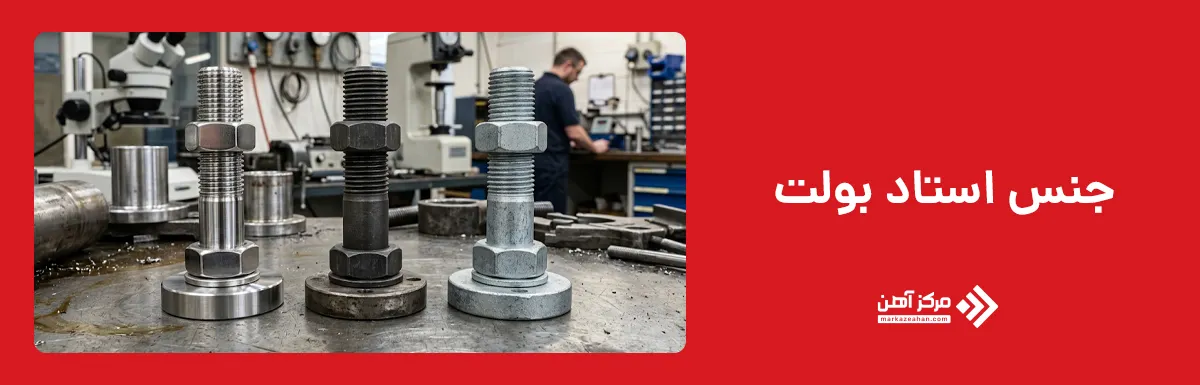

استاد بولت از چه جنسی ساخته می شود؟
استاد بولت از فولاد کربنی، فولاد آلیاژی و استنلس استیل ساخته می شود و انتخاب جنس آن به دما، فشار، میزان خوردگی و نوع سیال بستگی دارد. در صنایع نفت، گاز، پتروشیمی و تجهیزات تحت فشار، گرید ASTM A193 B7 کاربرد زیادی دارد که از فولاد آلیاژی کروم مولیبدن تولید می شود و برای سرویس های دما و فشار بالا مناسب است. ASTM A193 همچنین گریدهای استنلس مانند B8 و B8M را پوشش می دهد که به ترتیب معمولا با خانواده های 304 و 316 ارتباط دارند. انتخاب جنس باید بر اساس شرایط طراحی انجام شود، زیرا مقاومت کششی بالا به تنهایی نمی تواند عملکرد مطمئن اتصال را تضمین کند.
استاد بولت استیل در محیط هایی که مقاومت در برابر خوردگی اهمیت بیشتری دارد استفاده می شود. برای مثال، گریدهای مبتنی بر 316 به دلیل حضور مولیبدن در بسیاری از محیط های خورنده عملکرد بهتری نسبت به 304 ایجاد می کنند. ASTM F593 نیز گروه های مختلف فولاد زنگ نزن را برای پیچ ها و استادها پوشش می دهد و آلیاژهای آستنیتی، فریتی، مارتنزیتی و رسوب سخت شونده را در بر می گیرد. علاوه بر جنس پایه، پوشش سطحی نیز می تواند مقاومت خوردگی را افزایش دهد. بنابراین هنگام انتخاب، باید جنس استاد، گرید مهره، نوع پوشش و دمای سرویس به صورت یک مجموعه بررسی شوند تا اتصال در طول بهره برداری خواص مکانیکی و دوام لازم را حفظ کند.
استاد بولت در چه صنایعی کاربرد دارد؟
کاربرد استاد بولت بیشتر در صنایعی دیده می شود که اتصال فلنجی، تجهیزات تحت فشار یا مجموعه های مکانیکی سنگین دارند. در صنایع نفت، گاز و پتروشیمی از این قطعه برای بستن فلنج خطوط لوله، شیرآلات، مبدل های حرارتی، مخازن و تجهیزات فرایندی استفاده می شود. در نیروگاه ها نیز استاد بولت در اتصالاتی به کار می رود که با فشار، دمای بالا یا سیکل های حرارتی مداوم مواجه می شوند. صنعت فولاد، پالایشگاه ها، صنایع شیمیایی، واحدهای تولید بخار و برخی تجهیزات حفاری نیز از دیگر حوزه هایی هستند که به پیچ استاد بولت با گرید و استاندارد مشخص نیاز دارند. در این کاربردها، انتخاب نادرست قطر، طول یا گرید می تواند نیروی گیره ای اتصال را کاهش دهد و آب بندی فلنج را مختل کند.
استاد بولت در ماشین آلات صنعتی، کمپرسورها، پمپ ها، توربین ها و برخی سازه های مکانیکی نیز استفاده می شود، به ویژه زمانی که باز و بسته کردن دوره ای اتصال یا اعمال پیش بار دقیق اهمیت داشته باشد. در محیط های خورنده، استاد بولت استیل یا مدل های دارای پوشش مناسب انتخاب می شوند تا دوام بیشتری ایجاد کنند. نوع کاربرد مشخص می کند که اتصال به استاد تمام رزوه، دو سر رزوه یا مدل خاص دیگری نیاز دارد. بنابراین کاربرد استاد بولت فقط به اتصال دو فلنج محدود نمی شود و این قطعه در هر جایی که اتصال مقاوم، قابل کنترل و قابل باز شدن نیاز باشد می تواند نقش مهمی ایفا کند.
مزایا و معایب استاد بولت
استاد بولت به دلیل ساختار ساده و قابلیت ایجاد نیروی گیره ای بالا، در بسیاری از اتصالات صنعتی مزیت ایجاد می کند. نبود گل پیچ باعث می شود بتوان آن را در فضاهایی که دسترسی محدود است راحت تر نصب کرد و استفاده از مهره در دو سمت نیز امکان تنظیم دقیق پیش بار را فراهم می کند. در اتصالات فلنجی، این ویژگی به توزیع یکنواخت تر فشار روی گسکت کمک می کند و در صورت انتخاب صحیح گرید، می تواند عملکرد مناسبی در دما و فشار بالا ایجاد کند. امکان باز و بسته کردن اتصال، تنوع بالا در جنس و گرید و قابلیت استفاده در ابعاد مختلف از دیگر مزایای این قطعه به شمار می روند.
در مقابل، نصب استاد بولت به کنترل دقیق گشتاور یا تنش اولیه نیاز دارد و سفت کردن نامتقارن مهره ها می تواند توزیع بار را نامناسب کند. آسیب دیدن رزوه، خوردگی، روانکاری نامناسب یا انتخاب اشتباه مهره نیز ممکن است نیروی گیره ای را کاهش دهد. در محیط های بسیار خورنده باید جنس یا پوشش مناسبی انتخاب شود و در بعضی کاربردها قیمت استاد بولت آلیاژی یا استیل از پیچ های معمولی بیشتر می شود. بنابراین استفاده از این اتصال زمانی بهترین نتیجه را ایجاد می کند که نصب، گرید، روانکاری و شرایط سرویس به صورت یکپارچه کنترل شوند.
هنگام انتخاب استاد بولت به چه نکاتی توجه کنیم؟
هنگام انتخاب استاد بولت باید ابتدا نوع اتصال، فشار و دمای کاری، شرایط محیطی و استاندارد طراحی مشخص شوند. قطر و طول قطعه باید با ابعاد فلنج، ضخامت گسکت، تعداد مهره ها و میزان درگیری رزوه هماهنگ باشند. سپس گرید مکانیکی، جنس پایه، نوع پوشش و کلاس مهره بررسی شوند تا مجموعه بتواند نیروی پیش بار مورد نیاز را بدون آسیب تحمل کند. در محیط های خورنده، استفاده از استاد بولت استیل یا پوشش مناسب اهمیت بیشتری پیدا می کند. همچنین باید به نوع رزوه، گام رزوه و کیفیت سطح توجه شود، زیرا خرابی رزوه می تواند گشتاور بستن و نیروی کششی واقعی را تغییر دهد.
برای انتخاب دقیق تر، استفاده از جدول سایز استاد بولت، استاندارد فلنج و نقشه اتصال ضروری است. جدول وزن استاد بولت نیز می تواند برای محاسبه وزن سفارش، حمل و برآورد هزینه مفید باشد، اما نباید جایگزین محاسبات فنی شود. تطابق مهره استاد بولت با گرید میله اهمیت زیادی دارد و استفاده از مهره نامناسب می تواند ظرفیت اتصال را محدود کند. شرایط نصب، نوع روانکار، روش سفت کردن و تعداد دفعات باز و بسته شدن نیز باید در تصمیم نهایی وارد شوند. بنابراین انتخاب استاد بولت باید بر اساس کل سیستم اتصال انجام شود تا ایمنی، دوام و آب بندی مورد نیاز تامین شوند.
در این مقاله مرکزآهن بررسی کردیم که استاد بولت چیست و آن را به عنوان یکی از اتصالات مهم در صنایع نفت، گاز، پتروشیمی، نیروگاهی و تجهیزات تحت فشار شناختیم که در انواع تمام رزوه، دو سر رزوه و یک سر رزوه تولید می شود. انتخاب صحیح این قطعه باید بر اساس قطر، طول، نوع رزوه، جنس، گرید مکانیکی، پوشش سطحی و شرایط سرویس انجام شود. مشخصات فنی استاد بولت و استاندارد استاد بولت نیز نقش مهمی در اطمینان از عملکرد اتصال دارند و باید با نوع مهره و فلنج هماهنگ شوند. در محیط های خورنده می توان از استاد بولت استیل یا پوشش های مقاوم استفاده کرد. همچنین جدول سایز و وزن استاد بولت برای انتخاب و برآورد اولیه کاربرد دارند. در نهایت، کیفیت ساخت، نصب صحیح و کنترل گشتاور باعث می شوند پیچ و مهره استاد بولت بتوانند نیروی گیره ای لازم را حفظ کنند و اتصال ایمن و پایداری ایجاد کنند.
سوالات متداول
استاد بولت معمولا گل پیچ ندارد و با مهره در یک یا دو سمت بسته می شود، اما پیچ معمولی دارای سر یا گل پیچ است و ساختار متفاوتی ایجاد می کند.
ماشین بولت معمولا دارای سر شش گوش است، اما پیچ استاد بولت اغلب بدون سر ساخته می شود و با یک یا دو مهره در اتصال قرار می گیرد.
استاد بولت بیشتر برای اتصالات فلنجی و تجهیزات صنعتی استفاده می شود، در حالی که انکر بولت معمولا برای مهار سازه یا تجهیزات به بتن کاربرد دارد.
گرید، خواص مکانیکی مانند استحکام کششی، تنش تسلیم و رفتار قطعه در دماهای مختلف را مشخص می کند و باید متناسب با شرایط سرویس انتخاب شود.
استاد بولت با ایجاد نیروی گیره ای، فلنج ها و گسکت را تحت فشار نگه می دارد و به حفظ آب بندی اتصال کمک می کند.
طول و قطر بر اساس استاندارد فلنج، کلاس فشار، ضخامت گسکت، تعداد مهره ها و جدول سایز استاد بولت انتخاب می شوند.
این علائم معمولا اطلاعاتی درباره سازنده، گرید متریال و استاندارد ساخت ارائه می دهند و برای شناسایی مشخصات فنی استاد بولت استفاده می شوند.
