معرفی انواع شیرآلات صنعتی؛ راهنمای انتخاب شیر مناسب

شیرآلات صنعتی تجهیزات کلیدی برای قطع و وصل، هدایت، تنظیم یا ایمن سازی جریان سیال در خطوط لوله و واحدهای فرایندی هستند و انتخاب نادرست آنها می تواند روی ایمنی، افت فشار و پایداری تولید اثر مستقیم بگذارد. این تجهیزات در صنایع نفت و گاز، پتروشیمی، نیروگاه، آب و فاضلاب، صنایع غذایی، دارویی، فولاد و معدن استفاده می شوند و بسته به نوع سرویس، فشار، دما و ماهیت سیال طراحی متفاوتی دارند. در پروژه هایی که بدنه یا اجزای فلزی ولو از فولاد ساخته می شود، تغییرات قیمت آهن امروز نیز می تواند بر هزینه تامین مدل ها اثر بگذارد، اما قیمت تنها معیار تصمیم گیری نیست. جنس بدنه و تریم، کلاس فشاری، سایز، نوع اتصال، میزان نشتی مجاز و سازگاری متریال با سیال از عوامل مهم تری هستند که باید همزمان بررسی شوند.

آشنایی با انواع شیرآلات صنعتی زمانی کاربردی است که بدانیم هر شیر برای چه وظیفه ای مناسب است و در چه شرایطی نباید از آن استفاده کرد. برای نمونه، شیر دروازه ای معمولا برای قطع و وصل کامل جریان به کار می رود، شیر کروی برای تنظیم جریان مناسب تر است، شیر توپی و پروانه ای عملکرد سریع دارند و شیر یک طرفه از برگشت جریان جلوگیری می کند. همچنین شیرهای کنترل برای تنظیم خودکار متغیرهای فرایندی و شیرهای اطمینان برای محافظت تجهیزات در برابر افزایش فشار استفاده می شوند. بنابراین انتخاب یک شیر صنعتی باید بر پایه عملکرد مورد انتظار و شرایط خط انجام شود، نه صرفا بر اساس نام یا قیمت محصول. در ادامه مقاله مرکزآهن، بررسی انواع شیرآلات صنعتی از نظر ساختار، عملکرد و کاربرد انجام می شود تا تفاوت آنها روشن باشد و انتخاب شیر مناسب برای هر سرویس با خطای کمتری انجام گیرد.

شیرآلات صنعتی چیست؟

شیرآلات صنعتی تجهیزاتی هستند که برای کنترل مسیر، مقدار و جهت عبور سیال در خطوط لوله و تجهیزات فرایندی استفاده می شوند. این سیال می تواند مایع، گاز، بخار یا ترکیبی از فازهای مختلف باشد و شرایط کاری آن از نظر فشار، دما، خورندگی و میزان ذرات جامد متفاوت است. در یک خط ساده ممکن است ولو فقط جریان را کاملا باز یا بسته کند، اما در سامانه های پیچیده تر وظایفی مانند تنظیم دبی، کاهش فشار، جلوگیری از برگشت جریان یا حفاظت از تجهیزات را بر عهده دارد. برای نمونه، شیر توپی به دلیل عملکرد چرخشی یک چهارم دور، مسیر مستقیم جریان و قابلیت آب بندی مناسب، در بسیاری از سرویس های قطع و وصل استفاده می شود. انتخاب نوع ولو باید بر اساس مشخصات واقعی فرایند انجام شود، زیرا استاندارد ASME B16.34 نیز الزامات مهمی مانند رده فشار و دما، متریال، ابعاد، آزمون و نشانه گذاری بسیاری از شیرهای صنعتی را پوشش می دهد.

ساختار شیرآلات صنعتی معمولا شامل بدنه، عضو مسدود کننده یا تنظیم کننده جریان، سیت، استم و بخش عملگر است؛ البته طراحی دقیق در هر نوع ولو متفاوت خواهد بود. عملکرد شیر پروانه ای برای مثال بر پایه چرخش یک دیسک در مسیر سیال است و این طراحی باعث می شود در سایزهای بزرگ، وزن و ابعاد آن نسبت به بسیاری از طرح های دیگر کمتر باشد. برخی مدل های پروانه ای برای قطع و وصل و برخی برای کنترل جریان طراحی می شوند. از طرف دیگر، محرک ولو می تواند دستی، پنوماتیکی، هیدرولیکی یا برقی باشد و در سیستم های کنترلی به فرمان تجهیزات ابزار دقیق عمل کند. بنابراین برای آشنایی با انواع شیرآلات صنعتی باید هم ساختار مکانیکی و هم وظیفه فرایندی آنها را شناخت؛ زیرا شباهت ظاهری دو شیر به معنی یکسان بودن محدوده کاربرد، کلاس فشار یا کیفیت کنترل جریان نیست.

انواع شیرآلات صنعتی

انواع شیرآلات صنعتی بر اساس ساختار داخلی، نحوه حرکت عضو مسدود کننده و وظیفه آنها در خط لوله دسته بندی می شوند. مهم ترین گروه ها شامل شیر دروازه ای، کروی، توپی، پروانه ای، یک طرفه، سوزنی، دیافراگمی، پلاگ، کنترل و اطمینان هستند. هرکدام برای شرایط مشخصی طراحی شده اند و نمی توان آنها را بدون توجه به فشار، دما، نوع سیال و هدف فرایندی جایگزین یکدیگر کرد. برای مثال، شیر کروی به دلیل حرکت خطی پلاگ و ساختار مسیر جریان، برای تنظیم دبی مناسب است و در سرویس هایی که کنترل دقیق تر اهمیت دارد کاربرد زیادی دارد. در مقابل، شیرهای دروازه ای و برخی مدل های توپی بیشتر برای قطع و وصل کامل استفاده می شوند. بررسی انواع شیرآلات صنعتی نشان می دهد که شکل عضو مسدود کننده و مسیر عبور سیال، روی افت فشار، سرعت عملکرد و قابلیت کنترل تاثیر مستقیم دارد.

در آشنایی با انواع شیرآلات صنعتی باید عملکرد حفاظتی بعضی ولوها را نیز از انواع کنترلی یا قطع و وصل جدا کرد. اگر این سوال مطرح باشد که شیر یکطرفه چیست، پاسخ این است که این ولو به صورت خودکار اجازه عبور سیال در یک جهت را می دهد و در برابر جریان معکوس بسته می شود تا از تجهیزات و مسیر لوله محافظت کند. در سوی دیگر، شیرهای اطمینان برای تخلیه فشار اضافی طراحی می شوند، شیرهای دیافراگمی در سرویس های خورنده یا بهداشتی کاربرد دارند و پلاگ ولوها با حرکت چرخشی مسیر را باز یا بسته می کنند. شیر توپی و شیر پروانه ای نیز به دلیل عملکرد ربع گرد در بسیاری از سیستم های سریع قطع و وصل استفاده می شوند. بنابراین انواع شیرآلات صنعتی و کاربرد آنها باید بر اساس وظیفه واقعی هر ولو بررسی شود، نه صرفا شکل ظاهری یا روش باز و بسته شدن آن.

نوع شیر	عملکرد اصلی	کاربرد شاخص
دروازه ای	قطع و وصل کامل	خطوط اصلی با نیاز به افت فشار کم
کروی	تنظیم و قطع جریان	کنترل دبی و سرویس های فرایندی
توپی	قطع و وصل سریع	خطوط نفت، گاز و سیالات فرایندی
پروانه ای	قطع و وصل یا کنترل	خطوط سایز بزرگ و آب
یک طرفه	جلوگیری از برگشت	خروجی پمپ و خطوط فرایندی
سوزنی	تنظیم بسیار دقیق	ابزار دقیق و دبی های کم
دیافراگمی	قطع و کنترل سیالات خاص	مواد خورنده و صنایع بهداشتی
پلاگ	قطع و وصل سریع	خطوط فرایندی و سیالات مختلف
کنترل	تنظیم خودکار فرایند	کنترل دبی، فشار، دما و سطح
اطمینان	تخلیه فشار اضافی	حفاظت تجهیزات تحت فشار

شیر دروازه ای (Gate Valve)

شیر دروازه ای یکی از پرکاربردترین شیرآلات صنعتی برای قطع و وصل کامل جریان است. عضو مسدود کننده در این شیر به صورت خطی بالا و پایین حرکت می کند و هنگام باز شدن کامل، تقریبا از مسیر عبور سیال خارج می شود. به همین دلیل، مسیر جریان در بسیاری از مدل های Gate Valve مستقیم است و افت فشار آن در حالت کاملا باز نسبتا کم باقی می ماند. این ویژگی باعث شده شیر دروازه ای در خطوط آب، نفت، گاز، بخار و بسیاری از واحدهای فرایندی برای ایزوله کردن بخشی از مسیر استفاده شود. طراحی گیت می تواند گوه ای، موازی یا از انواع دیگر باشد و انتخاب آن به فشار، دما، نوع سیال و شرایط بهره برداری بستگی دارد.

نکته مهم این است که Gate Valve معمولا برای تنظیم تدریجی دبی انتخاب مناسبی نیست و بهتر است در وضعیت کاملا باز یا بسته کار کند. برای جلوگیری از اشتباه میان وظایف ولوها نیز باید دانست شیر اطمینان چیست؛ شیر اطمینان برای تخلیه خودکار فشار اضافی و حفاظت تجهیزات طراحی می شود، در حالی که شیر دروازه ای وظیفه اصلی قطع و وصل مسیر را دارد. هنگام انتخاب Gate Valve باید کلاس فشار، جنس بدنه و تریم، نوع اتصال، دمای کار و سازگاری متریال با سیال بررسی شود. در خطوطی که ایزوله سازی مطمئن و افت فشار پایین در حالت باز اهمیت دارد، شیر دروازه ای یکی از گزینه های متداول است.

شیر کروی (Globe Valve)

شیر کروی یا Globe Valve از شیرآلات صنعتی مناسب برای تنظیم و کنترل جریان است. در این شیر، پلاگ به صورت خطی نسبت به سیت حرکت می کند و با تغییر فاصله میان این دو بخش، سطح عبور سیال تنظیم می شود. طراحی مسیر داخلی باعث می شود جریان هنگام عبور تغییر جهت دهد؛ به همین دلیل افت فشار در شیر کروی معمولا از شیر دروازه ای بیشتر است. با این حال، امکان کنترل تدریجی دبی، عملکرد مناسب در سرویس های پرتکرار و قابلیت آب بندی مطلوب باعث شده این ولو در خطوط بخار، آب داغ و بسیاری از فرایندهای صنعتی استفاده شود.

شیرهای کروی می توانند با تریم های مختلف، مشخصه جریان خطی، درصد مساوی یا بازشوندگی سریع ایجاد کنند. این ویژگی، آنها را برای کاربردهای کنترلی مناسب می کند. هنگام انتخاب Globe Valve باید فشار تفاضلی، دما، دبی، مشخصه مورد نیاز جریان، متریال سیت و پلاگ و نوع عملگر بررسی شود. در سرویس های کنترلی نیز سایزینگ صحیح اهمیت زیادی دارد؛ زیرا انتخاب شیر بیش از حد بزرگ می تواند کیفیت کنترل را کاهش دهد.

شیر توپی (Ball Valve)

شیر توپی یا Ball Valve از شیرآلات صنعتی ربع گرد است که با چرخش یک گوی سوراخ دار، مسیر سیال را باز یا بسته می کند. زمانی که سوراخ داخل گوی در امتداد خط لوله قرار بگیرد، جریان عبور می کند و با چرخش تقریبا 90 درجه ای، مسیر مسدود می شود. این طراحی باعث می شود شیر توپی عملکرد سریع، آب بندی مناسب و در مدل های Full Bore افت فشار نسبتا کمی داشته باشد. به همین دلیل، این نوع ولو در خطوط نفت و گاز، پتروشیمی، آب، هوای فشرده و بسیاری از سرویس های فرایندی برای قطع و وصل سریع استفاده می شود.

ساختار Ball Valve می تواند به صورت Floating Ball یا Trunnion Mounted باشد و انتخاب میان آنها به سایز، فشار کاری و شرایط سرویس بستگی دارد. مدل های Trunnion معمولا در خطوط بزرگ تر و فشارهای بالاتر کاربرد بیشتری دارند. همچنین جنس سیت، بدنه، استم و نوع آب بندی باید با دما و ماهیت سیال سازگار باشد. اگرچه برخی شیرهای توپی برای کنترل جریان نیز طراحی می شوند، مدل های معمولی بهتر است بیشتر برای سرویس On/Off استفاده شوند؛ زیرا کارکرد طولانی در حالت نیمه باز می تواند به سیت آسیب بزند یا کنترل ناپایداری ایجاد کند.

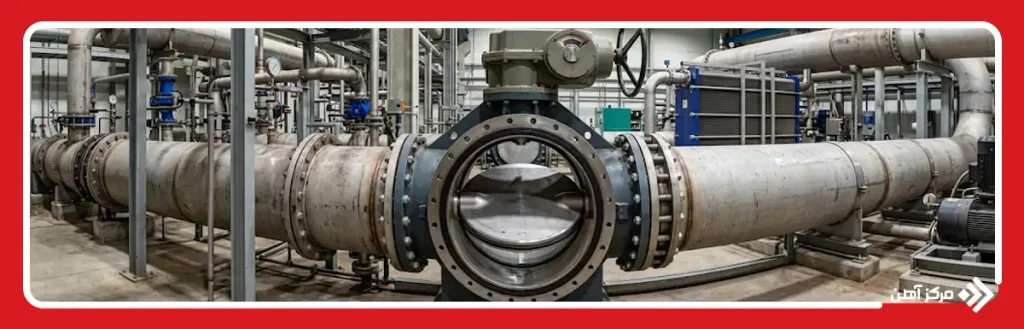

شیر پروانه ای (Butterfly Valve)

شیر پروانه ای یا Butterfly Valve از شیرآلات صنعتی ربع گرد است که عضو اصلی آن یک دیسک چرخان در مرکز مسیر جریان است. با چرخش دیسک به اندازه تقریبی 90 درجه، شیر از حالت بسته به باز کامل می رسد. ساختار ساده، وزن کمتر و فضای نصب محدودتر نسبت به بسیاری از ولوهای دیگر باعث شده این شیر در خطوط با قطر بالا، سامانه های آب، تهویه، خنک کاری و برخی فرایندهای صنعتی کاربرد زیادی داشته باشد. افت فشار آن در حالت باز به طراحی دیسک، ضخامت آن و سرعت سیال وابسته است و در بسیاری از مدل ها برای سرویس های قطع و وصل و کنترل جریان مناسب است.

در بررسی انواع شیرآلات صنعتی، Butterfly Valve به دلیل تنوع ساختاری اهمیت زیادی دارد. مدل های Concentric، Double Offset و Triple Offset برای شرایط فشار و دمای متفاوت طراحی می شوند و نوع سیت می تواند الاستومری، PTFE یا فلزی باشد. انتخاب میان این مدل ها به فشار کاری، دمای سیال، میزان نشتی مجاز، خورندگی و تعداد سیکل های باز و بسته شدن بستگی دارد. در خطوط بزرگ، وزن کمتر و گشتاور عملیاتی مناسب می تواند هزینه نصب و عملگر را نیز کاهش دهد.

شیر یک طرفه (Check Valve)

شیر یک طرفه یا Check Valve برای جلوگیری از برگشت جریان در خطوط لوله استفاده می شود و برخلاف بسیاری از شیرآلات صنعتی، معمولا بدون فرمان مستقیم اپراتور یا عملگر کار می کند. این شیر با فشار جریان رو به جلو باز می شود و زمانی که جهت جریان معکوس شود یا فشار پایین دست از بالادست بیشتر شود، عضو داخلی آن به سمت سیت برمی گردد و مسیر را می بندد. به همین دلیل، شیر یک طرفه در خروجی پمپ ها، خطوط انتقال، سیستم های بخار، واحدهای فرایندی و تجهیزاتی که برگشت سیال می تواند به آنها آسیب بزند کاربرد زیادی دارد. طراحی مناسب این ولو می تواند از چرخش معکوس پمپ، اختلال فرایندی و بازگشت ناخواسته سیال جلوگیری کند.

Check Valve در مدل های مختلفی مانند Swing، Lift، Dual Plate و Ball Check ساخته می شود و هر طرح برای شرایط هیدرولیکی مشخصی مناسب است. در انتخاب آن باید سرعت جریان، افت فشار، جهت نصب، فشار کاری و احتمال ایجاد ضربه قوچ بررسی شود. بسته شدن بیش از حد سریع یا انتخاب نامناسب شیر ممکن است شوک فشاری ایجاد کند؛ بنابراین صرفا انتخاب سایز برابر با قطر خط کافی نیست و رفتار دینامیکی سیستم نیز اهمیت دارد.

شیر سوزنی (Needle Valve)

شیر سوزنی یا Needle Valve برای تنظیم دقیق جریان در دبی های کم استفاده می شود و به دلیل طراحی باریک و مخروطی عضو مسدود کننده، امکان تغییر تدریجی سطح عبور سیال را فراهم می کند. این شیر بیشتر در خطوط ابزار دقیق، نمونه گیری، سیستم های فشارسنج، تجهیزات آزمایشگاهی و مدارهایی کاربرد دارد که کنترل ریز جریان اهمیت زیادی دارد. حرکت خطی سوزن نسبت به سیت باعث می شود اپراتور بتواند با چند دور چرخاندن هندویل، دبی را با دقت بیشتری نسبت به بسیاری از شیرهای قطع و وصل معمولی تنظیم کند. به همین دلیل، Needle Valve برای کنترل جریان های کوچک مناسب است اما معمولا برای خطوط با دبی بالا انتخاب اقتصادی یا عملی محسوب نمی شود.

در بررسی انواع شیرآلات صنعتی، شیر سوزنی بیشتر به عنوان یک ولو کنترلی دستی برای سرویس های دقیق شناخته می شود. جنس بدنه و سوزن باید با نوع سیال، فشار و دمای کاری سازگار باشد و در سرویس های خورنده از متریال مقاوم تر استفاده شود. افت فشار این شیر در حالت نیمه باز می تواند قابل توجه باشد، بنابراین محل نصب آن باید با شرایط هیدرولیکی سیستم هماهنگ شود. همچنین در سرویس های دارای ذرات جامد، احتمال گرفتگی یا آسیب به سوزن و سیت افزایش می یابد و باید از انتخاب آن در شرایط نامناسب خودداری کرد.

شیر دیافراگمی (Diaphragm Valve)

شیر دیافراگمی یا Diaphragm Valve از شیرآلات صنعتی مناسب برای سیالات خورنده، آلوده، دارای ذرات معلق و سرویس های بهداشتی است. در این شیر، یک دیافراگم انعطاف پذیر با حرکت به سمت سیت یا کف بدنه، مسیر جریان را محدود یا کاملا مسدود می کند. مهم ترین ویژگی این طراحی آن است که اجزای محرک و استم می توانند از تماس مستقیم با سیال جدا بمانند؛ بنابراین احتمال آلودگی سیال یا خوردگی بخش های مکانیکی کاهش پیدا می کند. به همین دلیل، شیرهای دیافراگمی در صنایع غذایی، دارویی، شیمیایی و تصفیه آب کاربرد گسترده ای دارند و در برخی خطوط دوغابی نیز قابل استفاده هستند.

دو طراحی رایج این شیر شامل Weir Type و Straight Through است. مدل Weir دارای برجستگی داخلی برای نشستن دیافراگم است و برای کنترل و قطع جریان مناسب است، در حالی که مدل Straight Through مسیر بازتری برای عبور سیالات غلیظ یا دارای ذرات فراهم می کند. هنگام انتخاب این شیر باید جنس دیافراگم، دما، فشار، نوع سیال، تعداد سیکل کاری و شرایط شست و شو بررسی شود. عمر دیافراگم نیز به سازگاری شیمیایی و میزان تغییر شکل آن وابسته است.

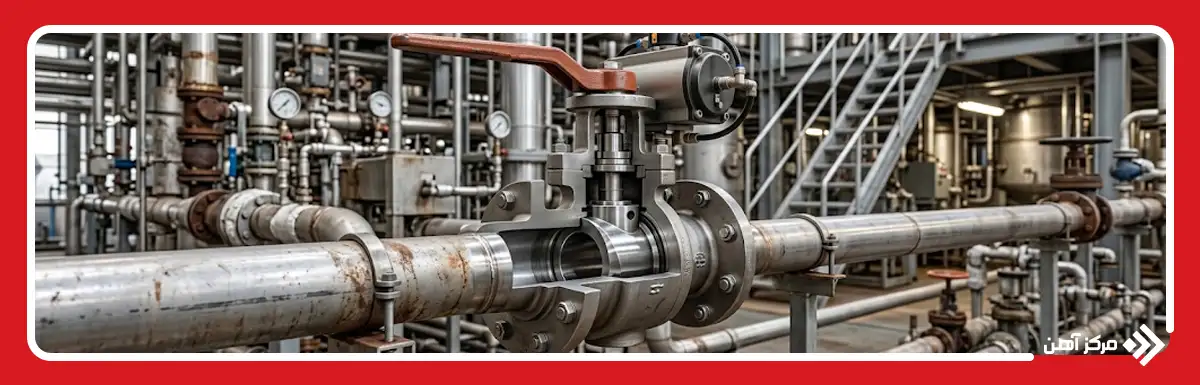

شیر سماوری یا پلاگ ولو (Plug Valve)

شیر سماوری یا Plug Valve از شیرآلات صنعتی ربع گرد است که با چرخش یک پلاگ استوانه ای یا مخروطی شکل، مسیر عبور سیال را باز و بسته می کند. داخل پلاگ یک مجرا وجود دارد که با قرار گرفتن در امتداد خط لوله، جریان را عبور می دهد و با چرخش حدود 90 درجه، مسیر را مسدود می کند. این طراحی باعث عملکرد سریع و ساختار نسبتا ساده شیر می شود. پلاگ ولو در خطوط نفت، گاز، مواد شیمیایی، سیالات ویسکوز و برخی سرویس های دارای ذرات معلق کاربرد دارد. مسیر عبور در بعضی مدل ها نسبتا مستقیم است و همین موضوع می تواند افت فشار را در حالت باز کاهش دهد.

Plug Valve در انواع روانکاری شده، بدون روانکاری، اکسنتریک و Multi-port تولید می شود. مدل های چندراهه می توانند جریان را میان چند مسیر هدایت کنند و در سیستم هایی که تغییر مسیر سیال اهمیت دارد، کاربرد مناسبی دارند. در انتخاب این شیر باید گشتاور لازم برای چرخش پلاگ، جنس سیت، فشار و دمای کاری، نوع سیال و میزان نشتی مجاز بررسی شود. در مدل های روانکاری شده نیز نگهداری مناسب سیستم روانکاری برای حفظ آب بندی و کاهش اصطکاک اهمیت زیادی دارد.

شیر کنترل (Control Valve)

شیر کنترل یا Control Valve برای تنظیم خودکار متغیرهای فرایندی مانند دبی، فشار، دما و سطح استفاده می شود و برخلاف شیرهای ساده قطع و وصل، میزان بازشدگی آن به صورت پیوسته تغییر می کند. این شیر معمولا از بدنه ولو، تریم داخلی، استم، عملگر و پوزیشنر تشکیل می شود و فرمان کنترلی را از سیستم هایی مانند PLC یا DCS دریافت می کند. با تغییر موقعیت عضو کنترلی، سطح عبور جریان تنظیم می شود تا مقدار فرایندی به نقطه تنظیم مورد نظر نزدیک بماند. شیرهای کروی، پروانه ای و توپی می توانند در طراحی های خاص به عنوان Control Valve مورد استفاده قرار گیرند.

در بررسی انواع شیرآلات صنعتی، انتخاب صحیح شیر کنترل اهمیت زیادی دارد؛ زیرا سایزینگ نامناسب می تواند باعث نوسان فرایند، کاویتاسیون، نویز یا استهلاک سریع تریم شود. برای انتخاب آن باید دبی، فشار ورودی و خروجی، دما، خواص سیال، Cv مورد نیاز و مشخصه جریان بررسی شود. نوع عملگر و پوزیشنر نیز باید با سرعت پاسخ، فشار هوای ابزار دقیق و الزامات ایمنی سیستم هماهنگ باشد.

شیر اطمینان و ایمنی (Safety/Relief Valve)

شیر اطمینان و ایمنی برای محافظت تجهیزات و خطوط تحت فشار در برابر افزایش بیش از حد فشار طراحی می شود. این شیر زمانی که فشار سیستم به مقدار تنظیم شده برسد، به صورت خودکار باز می شود و بخشی از سیال را تخلیه می کند تا فشار به محدوده ایمن برگردد. در اصطلاحات فنی، Safety Valve معمولا با بازشدن سریع برای سیالات تراکم پذیر مانند بخار و گاز استفاده می شود، در حالی که Relief Valve می تواند متناسب با افزایش فشار به صورت تدریجی باز شود و در سرویس های مایع کاربرد داشته باشد.

در بررسی انواع شیرآلات صنعتی، انتخاب این شیر باید بر اساس فشار تنظیم، حداکثر فشار مجاز کاری، ظرفیت تخلیه، نوع سیال و فشار برگشتی انجام شود. سایز خط به تنهایی معیار کافی برای انتخاب نیست. شیر باید بتواند در شرایط اضطراری حجم لازم از سیال را تخلیه کند و پس از کاهش فشار دوباره بسته شود. تنظیم نادرست Set Pressure یا ظرفیت ناکافی می تواند حفاظت سیستم را مختل کند؛ بنابراین طراحی و انتخاب آن باید مطابق کد و مشخصات تجهیزات تحت فشار انجام شود.

انواع شیرآلات صنعتی از نظر عملکرد

انواع شیرآلات صنعتی از نظر عملکرد را می توان بر اساس نقشی که در کنترل و حفاظت خط لوله دارند، در چهار گروه اصلی قرار داد: شیرهای قطع و وصل، شیرهای کنترل و تنظیم جریان، شیرهای یک طرفه و شیرهای ایمنی و حفاظتی. این دسته بندی با تقسیم بندی بر اساس ساختمان شیر متفاوت است؛ زیرا یک طراحی مشخص می تواند بسته به ساختار و شرایط سرویس، بیش از یک وظیفه داشته باشد. برای نمونه، شیر توپی معمولا برای قطع و وصل استفاده می شود، در حالی که بعضی مدل های طراحی شده برای کنترل می توانند دبی را نیز تنظیم کنند. شیر پروانه ای نیز در مدل های مختلف برای ایزوله کردن مسیر یا کنترل جریان به کار می رود. بنابراین هنگام بررسی انواع شیرآلات صنعتی باید ابتدا وظیفه مورد انتظار از ولو مشخص شود و سپس ساختمان مناسب برای انجام آن وظیفه انتخاب شود.

شیرهای قطع و وصل برای ایجاد یا متوقف کردن جریان طراحی می شوند و معمولا در حالت کاملا باز یا بسته کار می کنند. شیرهای کنترلی با تغییر سطح عبور، دبی یا متغیرهای مرتبط با فرایند را تنظیم می کنند. گروه سوم، شیرهای یک طرفه هستند که بدون نیاز به فرمان خارجی و بر اساس جهت و اختلاف فشار سیال عمل کرده و مانع جریان معکوس می شوند. گروه چهارم نیز وظیفه حفاظت را بر عهده دارند و هنگام ایجاد شرایطی مانند فشار بیش از حد وارد عمل می شوند. این تفاوت عملکردی اهمیت زیادی دارد؛ زیرا جایگزین کردن یک ولو حفاظتی با شیر قطع و وصل یا استفاده از ولو نامناسب برای تنظیم جریان می تواند عملکرد سیستم را مختل کند. در ادامه، هر یک از این چهار گروه به صورت جداگانه بررسی می شوند.

شیرهای قطع و وصل

شیرهای قطع و وصل برای باز کردن کامل مسیر یا متوقف کردن جریان سیال به کار می روند و معمولا نباید برای تنظیم طولانی مدت دبی استفاده شوند. شیر دروازه ای، شیر توپی و بسیاری از مدل های پلاگ ولو در این گروه قرار می گیرند. در انتخاب آنها، آب بندی مناسب، افت فشار در حالت باز، سرعت عملکرد، فشار و دمای کاری و سازگاری متریال با سیال اهمیت دارد. برای مثال، شیر توپی برای قطع و وصل سریع مناسب است، در حالی که شیر دروازه ای در خطوطی که افت فشار کم در حالت کاملا باز اهمیت دارد کاربرد زیادی دارد.

برای جلوگیری از اشتباه در انتخاب ولو باید تفاوت این گروه با تجهیزات حفاظتی نیز روشن باشد. اگر این سوال مطرح شود که شیر اطمینان چیست، باید گفت این شیر برای تخلیه خودکار فشار اضافی طراحی شده و وظیفه آن با شیر قطع و وصل متفاوت است. بنابراین شیرهای ایزوله کننده برای کنترل دسترسی جریان استفاده می شوند، اما نباید جایگزین شیرهای حفاظتی شوند. انتخاب نوع مناسب نیز باید بر اساس شرایط واقعی خط انجام شود.

شیرهای کنترل و تنظیم جریان

شیرهای کنترل و تنظیم جریان برای تغییر مقدار عبور سیال و کنترل متغیرهای فرایندی مانند دبی، فشار، دما یا سطح استفاده می شوند. برخلاف شیرهای قطع و وصل که معمولا در دو وضعیت باز یا بسته کار می کنند، این گروه باید بتواند در موقعیت های میانی نیز عملکرد پایدار داشته باشد. شیر کروی یکی از گزینه های متداول برای کنترل جریان است، اما برخی مدل های شیر پروانه ای و شیر توپی نیز با طراحی مناسب می توانند در سرویس های کنترلی به کار روند. انتخاب نوع شیر به محدوده دبی، افت فشار، مشخصه جریان و میزان دقت مورد نیاز بستگی دارد.

در بررسی انواع شیرآلات صنعتی، عملکرد مناسب این گروه به سایزینگ صحیح وابسته است. انتخاب شیر بیش از حد بزرگ می تواند باعث نوسان و کنترل ضعیف شود و سایز کوچک نیز ممکن است افت فشار غیر قابل قبول یا سرعت بالای سیال ایجاد کند. در سیستم های خودکار، عملگر و پوزیشنر موقعیت شیر را بر اساس فرمان کنترل تنظیم می کنند. بنابراین برای انتخاب شیر کنترلی باید علاوه بر مشخصات مکانیکی، رفتار فرایندی خط نیز بررسی شود.

شیرهای یک طرفه

شیرهای یک طرفه برای عبور سیال در یک جهت و جلوگیری از برگشت آن در جهت مخالف طراحی می شوند. عملکرد این شیرها معمولا خودکار است و به اختلاف فشار و جهت جریان وابسته است؛ یعنی برای باز و بسته شدن آنها به عملگر یا فرمان مستقیم اپراتور نیاز نیست. این گروه در خروجی پمپ ها، خطوط انتقال، سامانه های بخار و بخش هایی از فرایند که برگشت جریان می تواند باعث آسیب، آلودگی یا اختلال شود کاربرد زیادی دارد. مدل های Swing، Lift، Dual Plate و Ball Check از نمونه های رایج این شیرها هستند.

در انتخاب این گروه از شیرآلات صنعتی باید سرعت جریان، فشار کاری، جهت نصب و احتمال ایجاد ضربه قوچ در نظر گرفته شود. بسته شدن ناگهانی عضو داخلی ممکن است موج فشاری ایجاد کند و انتخاب نامناسب نیز می تواند به لرزش، سر و صدا یا افت فشار اضافی منجر شود. بنابراین انتخاب Check Valve فقط بر اساس قطر خط انجام نمی شود و رفتار دینامیکی سیال، مشخصات پمپ و شرایط بهره برداری نیز باید بررسی شوند.

شیرهای ایمنی و حفاظتی

شیرهای ایمنی و حفاظتی برای جلوگیری از آسیب تجهیزات در شرایط غیر عادی، به ویژه افزایش بیش از حد فشار، استفاده می شوند. مهم ترین نمونه این گروه Safety Valve و Relief Valve است که بدون نیاز به فرمان اپراتور، در فشار تنظیم شده باز می شوند و بخشی از سیال را تخلیه می کنند. هدف اصلی آنها کنترل عادی فرایند نیست، بلکه ایجاد یک لایه حفاظتی برای مخازن، بویلرها، خطوط و تجهیزات تحت فشار است. پس از کاهش فشار تا محدوده مناسب، شیر باید دوباره بسته شود تا سیستم بتواند به شرایط عادی بازگردد.

در بررسی انواع شیرآلات صنعتی، انتخاب این گروه به محاسبات دقیق تری نیاز دارد. فشار تنظیم یا Set Pressure، حداکثر فشار مجاز کاری، ظرفیت تخلیه، فشار برگشتی، دمای سیال و نوع ماده عبوری از مهم ترین پارامترها هستند. ظرفیت شیر باید برای تخلیه جریان مورد نیاز در بدترین سناریوی طراحی کافی باشد. همچنین فشار تنظیم نباید از حداکثر فشار مجاز تجهیز محافظت شده بیشتر باشد و الزامات کد طراحی باید رعایت شوند.

کاربرد انواع شیرآلات صنعتی

کاربرد انواع شیرآلات صنعتی به نوع فرایند، ماهیت سیال، فشار، دما و سطح کنترلی مورد نیاز بستگی دارد. در صنایع نفت و گاز، ولوها برای ایزوله کردن خطوط، کنترل جریان، جلوگیری از برگشت سیال و حفاظت تجهیزات تحت فشار استفاده می شوند. API 6D نیز الزامات ساخت و عملکرد شیرهای مورد استفاده در خطوط لوله و پایپینگ را پوشش می دهد و نشان می دهد انتخاب ولو در این صنعت به مشخصات فنی دقیق وابسته است. در پتروشیمی، علاوه بر قطع و وصل، کنترل دبی و فشار مواد خورنده یا هیدروکربنی اهمیت دارد. در نیروگاه ها نیز شیرهای بخار، آب تغذیه، کنترل و ایمنی باید در دما و فشار بالا عملکرد قابل اطمینانی داشته باشند. به همین دلیل، آشنایی با انواع شیرآلات صنعتی بدون توجه به محیط واقعی بهره برداری کامل نخواهد بود.

در صنایع آب و فاضلاب، شیرهای پروانه ای، دروازه ای، یک طرفه و کنترل فشار برای انتقال، توزیع و مدیریت شبکه به کار می روند. صنایع غذایی و دارویی به شیرهایی با قابلیت شست و شو، سطح داخلی مناسب و حداقل نقاط تجمع آلودگی نیاز دارند؛ بنابراین طراحی بهداشتی و جنس متریال اهمیت بیشتری پیدا می کند. در صنایع فولاد و معدن نیز شیرآلات صنعتی در خطوط آب خنک کاری، هوای فشرده، گاز، دوغاب، روانکاری و مدارهای هیدرولیکی مورد استفاده قرار می گیرند. بررسی انواع شیرآلات صنعتی نشان می دهد که یک مدل واحد برای تمام صنایع مناسب نیست و شرایط فرایند تعیین می کند چه ساختار، متریال، کلاس فشار و نوع عملگری انتخاب شود. در ادامه، کاربرد هر گروه صنعتی به صورت جداگانه بررسی می شود.

صنایع نفت و گاز

در صنایع نفت و گاز، شیرآلات صنعتی برای ایزوله کردن خطوط، کنترل و هدایت جریان، جلوگیری از برگشت سیال و حفاظت تجهیزات تحت فشار به کار می روند. نوع ولو باید با فشار، دما، ترکیب سیال، وجود ذرات، شرایط خوردگی و الزامات ایمنی خط هماهنگ باشد. در خطوط انتقال، شیرهای توپی، دروازه ای، یک طرفه و پلاگ ولو کاربرد گسترده ای دارند و API 6D نیز الزامات طراحی، ساخت، آزمون و مستندسازی این گروه از ولوها را برای سامانه های پایپینگ و خطوط انتقال نفت و گاز پوشش می دهد.

در واحدهای فرآیندی، فقط قطع و وصل جریان اهمیت ندارد و کنترل دبی و فشار نیز باید با دقت انجام شود؛ به همین دلیل از شیرهای کنترل و تجهیزات حفاظتی نیز استفاده می شود. بررسی انواع شیرآلات صنعتی در این صنعت نشان می دهد که انتخاب نهایی باید با کلاس فشاری، نوع اتصال، الزامات نشتی، جنس بدنه و تریم و شرایط بهره برداری هماهنگ باشد. در سرویس های حساس، مقاومت در برابر آتش، خوردگی و فشار بالا نیز می تواند معیار تعیین کننده باشد.

پتروشیمی

در صنایع پتروشیمی، شیرآلات صنعتی برای کنترل، قطع و وصل و هدایت سیالاتی استفاده می شوند که ممکن است خورنده، سمی، قابل اشتعال یا دارای دما و فشار بالا باشند. به همین دلیل، انتخاب ولو فقط بر اساس سایز خط انجام نمی شود و جنس بدنه، تریم، سیت و آب بندی باید با ترکیب شیمیایی سیال سازگار باشد. در واحدهایی مانند تقطیر، کراکینگ، تولید اتیلن و خطوط مواد شیمیایی، شیرهای کنترل، توپی، پروانه ای، کروی و ولوهای دارای پوشش مقاوم به خوردگی کاربرد دارند. برخی سرویس های شدید نیز با پدیده هایی مانند کاویتاسیون، فرسایش، افت فشار زیاد و سرعت بالای جریان همراه هستند و به طراحی های ویژه نیاز دارند.

در بررسی انواع شیرآلات صنعتی و کاربرد آنها در پتروشیمی، میزان نشتی مجاز، قابلیت تحمل سیکل های کاری، مقاومت شیمیایی و سهولت تعمیر اهمیت زیادی دارد. برای سیالات بسیار خورنده می توان از ولوهای دارای لاینینگ PTFE، TFM یا PFA استفاده کرد تا تماس مستقیم سیال با قطعات فلزی کاهش یابد. انتخاب صحیح ولو در این صنعت به افزایش پایداری فرایند و کاهش احتمال توقف ناخواسته کمک می کند.

نیروگاه ها

در نیروگاه ها، شیرآلات صنعتی برای کنترل آب، بخار، سوخت، کندانس و سایر سیالات فرایندی استفاده می شوند و باید در برابر فشار و دمای بالا عملکرد قابل اطمینانی داشته باشند. شیرهای دروازه ای برای ایزوله کردن خطوط، شیرهای کروی و کنترل برای تنظیم جریان بخار و آب تغذیه، شیرهای یک طرفه برای جلوگیری از بازگشت سیال و شیرهای ایمنی برای حفاظت بویلرها و تجهیزات تحت فشار کاربرد دارند. در مدارهای بخار، کنترل دقیق فشار و دبی اهمیت زیادی دارد؛ زیرا تغییرات نامناسب می تواند عملکرد توربین، بویلر و تجهیزات جانبی را تحت تاثیر قرار دهد.

در بررسی انواع شیرآلات صنعتی نیروگاهی، متریال بدنه و تریم، کلاس فشار، دمای طراحی، میزان افت فشار و سرعت عملکرد باید متناسب با محل نصب انتخاب شوند. شیرهای ایمنی نیز در نقاطی که احتمال عبور فشار از حد مجاز وجود دارد ضروری هستند و با رسیدن فشار به مقدار تعیین شده، سیال را تخلیه می کنند. در خطوط بخار پر فشار، کیفیت آب بندی و مقاومت اجزا در برابر سیکل های حرارتی نیز اهمیت ویژه ای دارد.

صنایع آب و فاضلاب

در صنایع آب و فاضلاب، شیرآلات صنعتی برای قطع و وصل خطوط، تنظیم فشار و دبی، جلوگیری از برگشت جریان و تخلیه یا ورود هوا استفاده می شوند. شیرهای دروازه ای در خطوط توزیع و ایزوله سازی بخش های شبکه کاربرد دارند، در حالی که شیرهای پروانه ای به دلیل ساختار جمع و جور و امکان استفاده در قطرهای بالا، در خطوط انتقال آب و ایستگاه های تصفیه بسیار رایج هستند. شیرهای یک طرفه نیز در خروجی پمپ ها نصب می شوند تا از برگشت جریان جلوگیری شود. علاوه بر این، شیرهای کنترل پایلوت دار می توانند فشار یا سطح را در محدوده مورد نظر نگه دارند.

در بررسی انواع شیرآلات صنعتی و کاربرد آنها در این حوزه، کیفیت آب، وجود مواد جامد، احتمال خوردگی، فشار شبکه و شرایط نصب اهمیت زیادی دارند. در خطوط فاضلاب یا آب دارای ذرات، طراحی مسیر عبور و مقاومت شیر در برابر گرفتگی باید جدی گرفته شود. استانداردهای AWWA برای انواع مختلفی از شیرهای دروازه ای، پروانه ای، یک طرفه و کنترلی الزامات مشخصی ارائه می کنند.

صنایع غذایی و دارویی

در صنایع غذایی و دارویی، شیرآلات صنعتی باید علاوه بر کنترل جریان، الزامات بهداشتی و قابلیت شست و شوی موثر را نیز تامین کنند. شیرهای دیافراگمی، پروانه ای بهداشتی، توپی بهداشتی و برخی مدل های سیت ولو در خطوط انتقال آب خالص، مواد اولیه، محصولات مایع و محلول های فرایندی استفاده می شوند. طراحی داخلی صاف، کاهش نقاط مرده، کیفیت مناسب سطح در تماس با محصول و امکان تخلیه کامل سیال اهمیت زیادی دارد؛ زیرا باقی ماندن مواد در حفره ها می تواند احتمال آلودگی یا رشد میکروبی را افزایش دهد. در صنایع دارویی نیز طراحی تجهیزات باید با الزامات فرایندهای CIP و SIP هماهنگ باشد.

در بررسی انواع شیرآلات صنعتی برای این صنایع، جنس قطعات در تماس با محصول، نوع الاستومر، مقاومت شیمیایی و قابلیت استریل شدن اهمیت ویژه ای دارند. فولاد زنگ نزن، به ویژه گریدهای مناسب برای سرویس های بهداشتی، کاربرد گسترده ای دارد. همچنین انتخاب شیر باید با فشار، دما، ویسکوزیته محصول و دفعات شست و شو هماهنگ شود تا ایمنی محصول و پایداری خط تولید حفظ شود.

صنایع فولاد و معدن

در صنایع فولاد و معدن، شیرآلات صنعتی در مدارهای آب خنک کاری، دوغاب، هوای فشرده، گاز، روانکاری، مواد شیمیایی و خطوط فرایندی استفاده می شوند. در واحدهای فولادی، شیرهای پروانه ای، توپی، دروازه ای، یک طرفه و کنترل برای مدیریت جریان آب، گاز و سیالات کمکی کاربرد دارند. در معادن و کارخانه های فرآوری مواد معدنی، شرایط سخت تر است؛ زیرا دوغاب می تواند حاوی ذرات جامد ساینده باشد و باعث فرسایش سریع سیت، بدنه و اجزای داخلی شود. به همین دلیل، شیرهای Knife Gate، Pinch و برخی مدل های مقاوم به سایش برای خطوط دوغاب، باطله، سیکلون و کنسانتره کاربرد زیادی دارند.

در بررسی انواع شیرآلات صنعتی برای این حوزه، درصد مواد جامد، اندازه و سختی ذرات، فشار، دما، سرعت جریان و احتمال گرفتگی باید بررسی شوند. طراحی Full Bore، متریال مقاوم به سایش و امکان تعمیر سریع می تواند عمر تجهیز را افزایش دهد. در خطوط حساس، انتخاب نادرست شیر ممکن است باعث نشتی، انسداد یا توقف تولید شود؛ بنابراین مشخصات واقعی فرایند باید مبنای انتخاب باشند.

هنگام انتخاب شیرآلات صنعتی به چه نکاتی توجه کنیم؟

برای انتخاب شیرآلات صنعتی مناسب، ابتدا باید شرایط واقعی فرایند مشخص شود. نوع سیال، دبی، فشار ورودی و خروجی، دمای کاری، خورندگی، ویسکوزیته و وجود ذرات جامد از مهم ترین اطلاعات اولیه هستند. پس از آن باید وظیفه شیر تعیین شود؛ زیرا ولو مورد نیاز برای قطع و وصل کامل با شیری که وظیفه کنترل دبی یا جلوگیری از برگشت جریان را دارد یکسان نیست. سایز اسمی، کلاس فشاری، نوع اتصال فلنجی، رزوه ای یا جوشی و جنس بدنه و تریم نیز باید با مشخصات خط هماهنگ باشند. در سرویس های کنترلی، انتخاب Cv مناسب اهمیت ویژه ای دارد و شیر بیش از حد بزرگ یا کوچک می تواند کیفیت کنترل را کاهش دهد. منابع فنی Emerson نیز فشار، دما، دبی، خواص سیال و افت فشار را از داده های اصلی در سایزینگ شیرهای کنترلی معرفی می کنند.

در مرحله بعد باید شرایط بهره برداری و نگهداری بررسی شود. میزان نشتی مجاز، تعداد دفعات باز و بسته شدن، سرعت عملکرد، فضای نصب، دسترسی برای تعمیر، نوع عملگر و الزامات ایمنی روی انتخاب نهایی تاثیر دارند. برای سیالات خورنده یا ساینده، مقاومت متریال سیت، بدنه و تریم اهمیت بیشتری پیدا می کند و در دماهای بالا باید محدودیت آب بندها نیز در نظر گرفته شود. انتخاب تنها بر اساس قیمت یا قطر خط می تواند باعث افت فشار نامناسب، فرسایش سریع یا کاهش عمر تجهیز شود. بنابراین آشنایی با انواع شیرآلات صنعتی و کاربرد آنها باید با بررسی Datasheet، استاندارد پروژه و شرایط دقیق سرویس تکمیل شود تا ولو انتخاب شده هم از نظر عملکرد و هم از نظر ایمنی با خط سازگار باشد.

شیرآلات صنعتی نقش اساسی در کنترل، قطع و وصل، هدایت و حفاظت جریان سیالات در خطوط فرایندی دارند و انتخاب صحیح آنها باید بر اساس شرایط واقعی سرویس انجام شود. در آشنایی با انواع شیرآلات صنعتی مشخص شد که هر ولو برای وظیفه مشخصی طراحی شده است؛ شیر دروازه ای و توپی بیشتر برای قطع و وصل، شیر کروی و کنترل برای تنظیم جریان، شیر یک طرفه برای جلوگیری از برگشت و شیرهای اطمینان برای حفاظت در برابر فشار اضافی استفاده می شوند. بررسی انواع شیرآلات صنعتی نشان می دهد عواملی مانند فشار، دما، نوع سیال، میزان خورندگی، دبی، افت فشار، کلاس فشاری، متریال بدنه و نوع عملگر باید همزمان ارزیابی شوند. همچنین انواع شیرآلات صنعتی و کاربرد آنها در صنایع نفت و گاز، پتروشیمی، نیروگاه، آب و فاضلاب، صنایع غذایی، دارویی، فولاد و معدن متفاوت است. در نهایت، انتخاب ولو مناسب زمانی دقیق خواهد بود که مشخصات فرایندی، استاندارد پروژه و شرایط نگهداری به صورت یکپارچه بررسی شوند.
