آشنایی با انواع دیگ بخار

انواع دیگ بخار از مهم ترین تجهیزات تولید بخار در صنایع مختلف هستند و نقش اصلی در تامین انرژی حرارتی بسیاری از فرآیندهای صنعتی دارند. بخار تولید شده در این تجهیزات برای گرمایش، تولید برق، استریلیزاسیون، فرآوری مواد و بسیاری از کاربردهای صنعتی استفاده می شود. به همین دلیل شناخت انواع دیگ بخار و انتخاب مدل مناسب اهمیت زیادی دارد. هر صنعت براساس ظرفیت، فشار مورد نیاز، نوع سوخت و شرایط کاری از مدل مشخصی استفاده می کند و انتخاب نادرست می تواند باعث کاهش راندمان و افزایش هزینه ها شود. در پروژه های صنعتی، علاوه بر مسائل فنی، شاخص های اقتصادی نیز بررسی می شوند و موضوعاتی مانند قیمت آهن می توانند بر هزینه ساخت تجهیزات و توسعه خطوط تولید تاثیرگذار باشند. با این حال، در تجهیزات حرارتی، ایمنی و عملکرد پایدار معمولا مهم تر از هزینه اولیه خرید هستند.

دیگ بخار و انواع آن تنها به تولید بخار محدود نمی شوند و بخشی مهم از زیرساخت صنعتی محسوب می گردند. بسیاری از افراد هنگام ورود به این حوزه، ابتدا با مفهوم دیگ بخار آشنا می شوند و سپس به سراغ شناخت انواع دیگ بخار صنعتی می روند. این تجهیزات از نظر ساختار، فشار کاری، نوع سوخت، کاربرد، نحوه نصب و استاندارد ساخت تفاوت های زیادی دارند و هرکدام برای شرایط مشخصی طراحی شده اند. در بسیاری از صنایع مانند فولاد، بخار تولید شده در فرآیندهایی نظیر گرمایش و حتی عملیات حرارتی فولاد نقش مهمی دارد و کیفیت تولید تا حد زیادی به عملکرد صحیح سیستم بخار وابسته است. در ادامه این مقاله از مرکزآهن، انواع دیگ های بخار از جنبه های مختلف بررسی می شوند تا تفاوت ها، مزایا و کاربرد هر مدل روشن شود.

انواع دیگ بخار

انواع دیگ بخار براساس معیارهای مختلفی دسته بندی می شوند و هر دسته برای شرایط کاری و نیازهای مشخصی طراحی شده است. زمانی که درباره انواع مورد نیاز از دیگ بخار صحبت می شود، نمی توان تنها به یک مدل یا ساختار اشاره کرد؛ زیرا نیاز صنایع با یکدیگر تفاوت زیادی دارد. برخی واحدها به بخار با فشار بالا نیاز دارند، برخی محدودیت فضا دارند و برخی دیگر به دنبال کاهش مصرف سوخت یا افزایش ایمنی هستند. به همین دلیل سازندگان، انواع مدل های دیگ بخار را با طراحی ها و ظرفیت های گوناگون تولید می کنند تا پاسخگوی نیازهای مختلف باشند.

یکی از مهم ترین معیارهای دسته بندی، ساختار داخلی دیگ است که شامل مدل های لوله آتش و لوله آب می شود. همچنین فشار کاری، نوع سوخت، کاربرد صنعتی، نحوه نصب و استاندارد ساخت از دیگر معیارهایی هستند که باعث شکل گیری انواع دیگ های بخار شده اند. در صنایع مختلف، انتخاب دیگ بخار تنها براساس ظرفیت انجام نمی شود و عواملی مانند راندمان، ایمنی، سهولت نگهداری و شرایط محیطی نیز بررسی می شوند. در برخی واحدهای صنعتی که فرآیندهایی مانند عملیات حرارتی فولاد انجام می شود، انتخاب صحیح سیستم بخار اهمیت بیشتری پیدا می کند؛ زیرا کیفیت و پایداری حرارت به عملکرد دیگ وابسته است.

امروزه انواع دیگ بخار کوچک، دیگ های صنعتی بزرگ و حتی انواع دیگ بخار برقی در بازار وجود دارند و هرکدام مزایا و محدودیت های خاص خود را دارند. همچنین انواع دیگ بخار خشکشویی، نیروگاهی یا بیمارستانی نشان می دهند که کاربرد نهایی تا چه اندازه روی طراحی تاثیر می گذارد. در ادامه، انواع دیگ بخار براساس ساختار، فشار کاری، نوع سوخت، کاربرد، نحوه نصب، استاندارد ساخت و تعداد گذر دود بررسی می شوند تا شناخت کامل تری از دیگ بخار و انواع آن به دست آید.

انواع دیگ بخار بر اساس ساختار

انواع دیگ بخار بر اساس ساختار به دو گروه اصلی لوله آتش و لوله آب تقسیم می شوند. این تقسیم بندی یکی از مهم ترین روش های شناخت دیگ های بخار است؛ زیرا ساختار داخلی دیگ مستقیما روی راندمان، ظرفیت تولید بخار، فشار کاری و ایمنی تاثیر می گذارد. هرکدام از این طراحی ها برای شرایط مشخصی مناسب هستند و نمی توان یک مدل را برای همه کاربردها بهترین گزینه دانست.

در دیگ های بخار، نحوه عبور آب و گازهای داغ تعیین کننده ساختار اصلی است. در برخی مدل ها، گازهای داغ از داخل لوله ها عبور می کنند و آب اطراف آنها قرار دارد؛ در حالی که در گروه دیگر، آب داخل لوله ها جریان پیدا می کند و شعله و گازهای داغ در اطراف لوله ها حرکت می کنند. همین تفاوت ساده باعث ایجاد تفاوت های مهم در ظرفیت، سرعت تولید بخار و سطح ایمنی می شود.

شناخت این دو ساختار به ویژه برای انتخاب انواع دیگ بخار صنعتی اهمیت زیادی دارد. کارخانه های کوچک، واحدهای خدماتی یا صنایع متوسط ممکن است نیاز متفاوتی نسبت به نیروگاه ها یا صنایع سنگین داشته باشند. به همین دلیل شناخت مزایا و ویژگی های هر ساختار کمک می کند انتخاب دقیق تری انجام شود. در ادامه، دیگ بخار لوله آتش و دیگ بخار لوله آب به صورت جداگانه بررسی می شوند.

دیگ بخار لوله آتش

دیگ بخار لوله آتش یا فایر تیوب یکی از رایج ترین انواع دیگ های بخار است که در آن گازهای داغ حاصل از احتراق از داخل لوله ها عبور می کنند و آب در اطراف این لوله ها قرار می گیرد. انتقال حرارت میان گاز داغ و آب باعث تولید بخار می شود و همین سازوکار ساده، دلیل محبوبیت این مدل در بسیاری از صنایع است. دیگ بخار لوله آتش معمولا در ظرفیت های پایین تا متوسط استفاده می شود و در واحدهای خدماتی و صنعتی کاربرد زیادی دارد.

یکی از مهم ترین ویژگی های این نوع دیگ، ساختار ساده و نگهداری آسان آن است. به دلیل طراحی ساده تر، هزینه ساخت و تعمیرات آن نسبت به برخی مدل های پیچیده کمتر است و اپراتورها نیز معمولا کار با آن را ساده تر می دانند. به همین دلیل در بسیاری از کارخانه های کوچک و متوسط یا واحدهایی که مصرف بخار محدودتری دارند، دیگ لوله آتش انتخاب رایجی محسوب می شود.

از مهم ترین مزایای دیگ بخار لوله آتش می توان به موارد زیر اشاره کرد:

1. ساختار ساده و قابل فهم
2. هزینه تعمیر و نگهداری کمتر
3. نصب و راه اندازی آسان
4. مناسب برای ظرفیت های متوسط
5. دسترسی راحت تر برای سرویس و تمیزکاری

البته این مدل محدودیت هایی نیز دارد. دیگ لوله آتش معمولا برای فشارهای بسیار بالا یا ظرفیت های عظیم مناسب نیست و نسبت به برخی مدل های پیشرفته، سرعت تولید بخار پایین تری دارد. با این حال، به دلیل تعادل مناسب میان هزینه، راندمان و سادگی بهره برداری، همچنان یکی از مهم ترین انواع مدل های دیگ بخار در صنایع مختلف محسوب می شود.

دیگ بخار لوله آب

دیگ بخار لوله آب یا واتر تیوب ساختاری متفاوت از مدل لوله آتش دارد و در آن آب داخل لوله ها جریان پیدا می کند و گازهای داغ در اطراف این لوله ها حرکت می کنند. این طراحی باعث افزایش سطح انتقال حرارت و امکان کار در فشارهای بالاتر می شود و به همین دلیل دیگ لوله آب در صنایع بزرگ و نیروگاه ها کاربرد گسترده ای دارد.

یکی از مهم ترین ویژگی های دیگ بخار لوله آب، توان تولید بخار در ظرفیت و فشار بالا است. به دلیل حجم کمتر آب در داخل سیستم و تماس مستقیم تر با حرارت، تولید بخار سریع تر انجام می شود و کنترل فرآیند نیز دقیق تر خواهد بود. این ویژگی باعث شده دیگ لوله آب در صنایع انرژی، پتروشیمی و نیروگاهی جایگاه مهمی پیدا کند.

مزایای اصلی دیگ بخار لوله آب شامل موارد زیر است:

1. توان تولید بخار با فشار بالا
2. راندمان حرارتی مناسب
3. سرعت بیشتر در تولید بخار
4. مناسب برای ظرفیت های صنعتی بزرگ
5. ایمنی بیشتر در فشارهای بالا

البته این مدل نسبت به دیگ لوله آتش ساختار پیچیده تری دارد و نگهداری آن به تخصص بیشتری نیاز دارد. همچنین هزینه ساخت و نصب معمولا بالاتر است و کیفیت آب مصرفی باید دقیق تر کنترل شود. با وجود این محدودیت ها، توان بالا و راندمان مناسب باعث شده دیگ بخار لوله آب یکی از مهم ترین انواع دیگ بخار صنعتی در صنایع سنگین و نیروگاهی باشد.

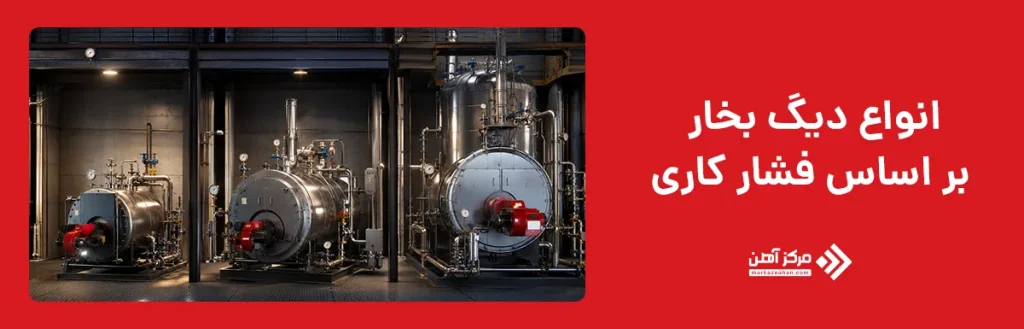

انواع دیگ بخار بر اساس فشار کاری

انواع دیگ بخار بر اساس فشار کاری به سه گروه اصلی فشار پایین، فشار متوسط و فشار بالا تقسیم می شوند. این دسته بندی اهمیت زیادی دارد؛ زیرا فشار بخار یکی از عوامل اصلی تعیین کننده کاربرد، ایمنی و طراحی دیگ است. هرچه فشار کاری بیشتر باشد، نیاز به طراحی مقاوم تر، تجهیزات ایمنی دقیق تر و استانداردهای ساخت سخت گیرانه تر افزایش پیدا می کند.

انتخاب فشار مناسب به نوع صنعت و فرآیند وابسته است. برخی کاربردها مانند گرمایش یا خشکشویی به فشارهای پایین نیاز دارند، در حالی که نیروگاه ها و صنایع سنگین معمولا با بخار فشار بالا کار می کنند. به همین دلیل شناخت انواع دیگ های بخار از نظر فشار کاری برای انتخاب صحیح اهمیت زیادی دارد.

فشار کاری نه تنها روی عملکرد دیگ تاثیر می گذارد، بلکه روی مصرف انرژی، سرعت انتقال حرارت و هزینه بهره برداری نیز موثر است. هر مدل مزایا و محدودیت های خاص خود را دارد و انتخاب باید براساس نیاز واقعی انجام شود. در ادامه، دیگ های فشار پایین، فشار متوسط و فشار بالا بررسی می شوند.

دیگ بخار فشار پایین

دیگ بخار فشار پایین برای کاربردهایی طراحی شده است که نیاز به بخار با فشار محدود دارند و ایمنی و سادگی بهره برداری در آنها اهمیت بیشتری دارد. این نوع دیگ معمولا در ساختمان ها، خشکشویی ها، برخی واحدهای خدماتی و صنایع سبک استفاده می شود و فشار کاری آن نسبت به مدل های صنعتی سنگین کمتر است. همین ویژگی باعث شده بهره برداری و نگهداری آن ساده تر باشد.

یکی از مهم ترین ویژگی های دیگ بخار فشار پایین، ساختار کم تنش تر و نیاز کمتر به تجهیزات پیچیده ایمنی است. به دلیل فشار محدود، احتمال بروز خطرات ناشی از فشار بالا کاهش پیدا می کند و اپراتورها نیز کنترل آسان تری روی عملکرد سیستم دارند. همین موضوع باعث شده این مدل در میان انواع دیگ بخار کوچک و واحدهای خدماتی محبوب باشد.

مزایای دیگ بخار فشار پایین شامل موارد زیر است:

1. ایمنی بیشتر در بهره برداری روزمره
2. هزینه نگهداری و سرویس کمتر
3. مناسب برای گرمایش و کاربردهای سبک
4. کنترل و راه اندازی ساده تر
5. نیاز کمتر به تجهیزات کنترلی پیچیده

البته ظرفیت تولید بخار و توان حرارتی این مدل محدودتر است و برای صنایع سنگین یا فرآیندهای نیازمند بخار پر فشار گزینه مناسبی محسوب نمی شود. با این حال، برای کاربردهای سبک و متوسط، همچنان یکی از مهم ترین انواع دیگ های بخار به شمار می رود.

دیگ بخار فشار متوسط

دیگ بخار فشار متوسط میان دو گروه فشار پایین و فشار بالا قرار می گیرد و برای بسیاری از صنایع عمومی انتخابی متعادل محسوب می شود. این مدل توان تولید بخار با فشار بیشتر نسبت به دیگ های کم فشار را دارد و در عین حال پیچیدگی و هزینه آن معمولا از سیستم های فشار بالا کمتر است.

یکی از ویژگی های مهم این نوع دیگ، انعطاف پذیری در کاربرد است. بسیاری از کارخانه های تولیدی، صنایع غذایی، نساجی و واحدهای فرآوری از دیگ بخار فشار متوسط استفاده می کنند؛ زیرا بخار تولید شده برای بخش زیادی از فرآیندهای صنعتی کافی است. همچنین راندمان مناسب و تعادل میان هزینه و عملکرد از دلایل محبوبیت آن محسوب می شود.

مزایای دیگ بخار فشار متوسط عبارتند از:

1. تولید بخار با ظرفیت و فشار مناسب
2. کاربرد گسترده در صنایع مختلف
3. تعادل مناسب میان هزینه و راندمان
4. امکان استفاده در خطوط تولید صنعتی
5. نیاز کمتر به زیرساخت پیچیده نسبت به فشار بالا

با وجود این مزایا، این مدل همچنان به تجهیزات ایمنی و کنترل دقیق نیاز دارد و کیفیت نگهداری اهمیت زیادی دارد. انتخاب نادرست یا بهره برداری غیر اصولی می تواند راندمان را کاهش دهد و هزینه های تعمیرات را افزایش دهد.

دیگ بخار فشار بالا

دیگ بخار فشار بالا برای صنایع سنگین و فرآیندهایی طراحی شده است که به بخار بسیار پر فشار و ظرفیت بالا نیاز دارند. نیروگاه ها، صنایع پتروشیمی و برخی واحدهای بزرگ فولادی از مهم ترین مصرف کنندگان این نوع دیگ هستند. فشار بالای بخار باعث افزایش توان انتقال حرارت و راندمان برخی فرآیندهای صنعتی می شود.

یکی از مهم ترین ویژگی های دیگ فشار بالا، طراحی مقاوم و استفاده از متریال با کیفیت است. این سیستم ها باید در برابر فشار و دمای زیاد مقاومت کافی داشته باشند و به همین دلیل معمولا براساس استانداردهای سخت گیرانه ساخته می شوند. همچنین تجهیزات کنترلی و ایمنی در این مدل اهمیت بسیار بیشتری پیدا می کند.

مزایای اصلی دیگ بخار فشار بالا شامل موارد زیر است:

1. تولید بخار با فشار و ظرفیت زیاد
2. مناسب برای نیروگاه ها و صنایع سنگین
3. راندمان بالا در برخی فرآیندهای صنعتی
4. انتقال حرارت موثرتر
5. امکان تامین انرژی در مقیاس وسیع

البته هزینه ساخت، نصب و نگهداری این دیگ ها بیشتر است و بهره برداری از آنها به دانش فنی و نظارت دقیق نیاز دارد. با وجود این چالش ها، دیگ فشار بالا یکی از مهم ترین انواع دیگ بخار صنعتی در صنایع بزرگ محسوب می شود.

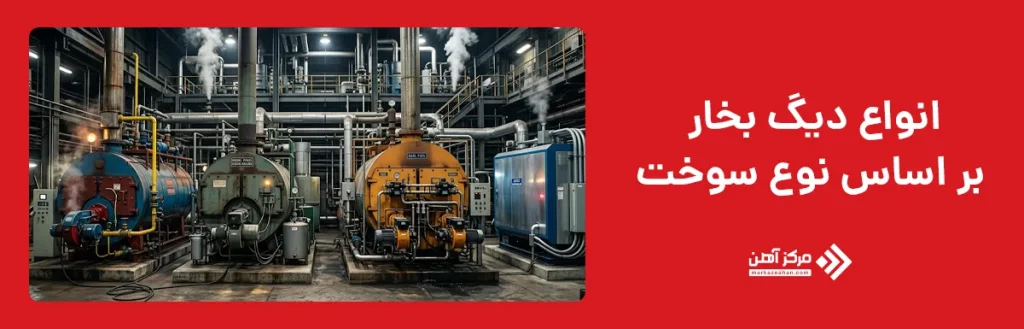

انواع دیگ بخار بر اساس نوع سوخت

یکی از مهم ترین روش های دسته بندی انواع دیگ بخار، تقسیم بندی براساس نوع سوخت مصرفی است. سوخت مورد استفاده مستقیما روی هزینه بهره برداری، راندمان، میزان آلایندگی و حتی طراحی مشعل و تجهیزات جانبی تاثیر می گذارد. به همین دلیل انتخاب نوع سوخت تنها یک تصمیم اقتصادی نیست و بخشی از طراحی فنی سیستم بخار محسوب می شود.

امروزه انواع دیگ بخار صنعتی می توانند با گاز، گازوئیل، برق یا ترکیبی از سوخت ها کار کنند. هرکدام از این مدل ها مزایا و محدودیت های خاص خود را دارند و براساس دسترسی به انرژی، سیاست های زیست محیطی و نیاز صنعتی انتخاب می شوند. برای مثال، برخی صنایع به دلیل دسترسی آسان به گاز طبیعی، سیستم های گازسوز را ترجیح می دهند؛ در حالی که برخی واحدها برای افزایش انعطاف پذیری از مدل های دوگانه سوز استفاده می کنند.

نوع سوخت علاوه بر هزینه، روی سهولت نگهداری و میزان آلایندگی نیز اثرگذار است. به همین دلیل هنگام انتخاب دیگ بخار و انواع آن، باید شرایط واقعی محل بهره برداری بررسی شود. در ادامه، دیگ های بخار گازسوز، گازوئیل سوز، دوگانه سوز و برقی بررسی می شوند.

دیگ بخار گازسوز

دیگ بخار گازسوز یکی از رایج ترین انواع دیگ بخار صنعتی است که از گاز طبیعی یا گاز شهری به عنوان منبع انرژی استفاده می کند. این مدل به دلیل دسترسی گسترده به گاز در بسیاری از مناطق و راندمان مناسب، در صنایع مختلف کاربرد زیادی دارد. احتراق در این سیستم معمولا تمیزتر از سوخت های مایع انجام می شود و به همین دلیل میزان دوده و آلودگی کمتر است.

یکی از مهم ترین ویژگی های دیگ بخار گازسوز، راه اندازی و کنترل نسبتا ساده آن است. مشعل های گازسوز معمولا تنظیم دقیق تری دارند و امکان کنترل بهتر شعله و مصرف سوخت را فراهم می کنند. همین موضوع باعث می شود راندمان سیستم افزایش پیدا کند و هزینه نگهداری در بسیاری از موارد کاهش یابد.

مزایای دیگ بخار گازسوز شامل موارد زیر است:

1. احتراق تمیزتر و آلودگی کمتر
2. راندمان مناسب در تولید بخار
3. کنترل دقیق تر شعله
4. کاهش تولید دوده و رسوبات
5. راه اندازی آسان تر نسبت به برخی مدل ها

البته این مدل به دسترسی پایدار به شبکه گاز وابسته است و در مناطقی که محدودیت تامین گاز وجود دارد، ممکن است استفاده از آن دشوار باشد. با وجود این محدودیت، دیگ گازسوز همچنان یکی از پرکاربردترین انواع دیگ های بخار در صنایع محسوب می شود.

دیگ بخار گازوئیل سوز

دیگ بخار گازوئیل سوز از سوخت مایع برای تولید حرارت استفاده می کند و معمولا در مناطقی کاربرد دارد که دسترسی به گاز طبیعی محدود یا ناپایدار است. در این سیستم، گازوئیل توسط مشعل پاشیده و با هوا مخلوط می شود تا احتراق لازم برای تولید بخار ایجاد گردد.

یکی از مهم ترین مزایای دیگ گازوئیل سوز، استقلال بیشتر از شبکه گاز است. صنایع می توانند سوخت مورد نیاز را ذخیره کنند و در صورت نبود گاز، همچنان فرآیند تولید بخار را ادامه دهند. همین ویژگی باعث شده این مدل در برخی واحدهای صنعتی و مناطق دور از شبکه گاز اهمیت زیادی داشته باشد.

از مهم ترین مزایای این نوع دیگ می توان به موارد زیر اشاره کرد:

1. امکان ذخیره سازی سوخت
2. مناسب برای مناطق فاقد گاز
3. توان تولید بخار پایدار
4. استقلال بیشتر در تامین انرژی
5. قابلیت استفاده در صنایع متنوع

در مقابل، دیگ گازوئیل سوز معمولا آلایندگی بیشتری نسبت به مدل گازسوز دارد و تولید دوده و نیاز به تمیزکاری در آن بیشتر است. همچنین هزینه سوخت می تواند در برخی شرایط بالاتر باشد و نگهداری مشعل نیاز به دقت بیشتری داشته باشد.

دیگ بخار دوگانه سوز (گاز و گازوئیل)

دیگ بخار دوگانه سوز به گونه ای طراحی می شود که بتواند با دو نوع سوخت گاز و گازوئیل کار کند. این ویژگی باعث می شود سیستم انعطاف بیشتری داشته باشد و در صورت قطع یا محدودیت یکی از سوخت ها، فعالیت صنعتی متوقف نشود. همین مزیت، دلیل اصلی محبوبیت این مدل در بسیاری از صنایع است.

در این سیستم، مشعل قابلیت کار با هر دو سوخت را دارد و اپراتور می تواند براساس شرایط، نوع سوخت را تغییر دهد. این انعطاف باعث افزایش پایداری تولید و کاهش وابستگی به یک منبع انرژی می شود. بسیاری از کارخانه های بزرگ که توقف تولید برای آنها هزینه بالایی دارد، از دیگ های دوگانه سوز استفاده می کنند.

مزایای دیگ بخار دوگانه سوز عبارتند از:

1. انعطاف بالا در انتخاب سوخت
2. کاهش ریسک توقف تولید
3. امکان استفاده اقتصادی تر از انرژی
4. مناسب برای صنایع دارای مصرف بالا
5. افزایش امنیت تامین سوخت

البته هزینه اولیه و پیچیدگی مشعل در این مدل بیشتر است و نگهداری آن نیز به تخصص بالاتری نیاز دارد. با وجود این موارد، انعطاف عملکرد باعث شده دیگ دوگانه سوز یکی از مهم ترین انواع مدل های دیگ بخار در صنایع بزرگ باشد.

دیگ بخار برقی

دیگ بخار برقی یکی از پاک ترین انواع دیگ بخار است که به جای سوخت فسیلی از انرژی برق برای تولید حرارت استفاده می کند. در این مدل، المنت های الکتریکی آب را گرم می کنند و بخار مورد نیاز تولید می شود. به همین دلیل احتراق مستقیم وجود ندارد و آلایندگی محیطی بسیار کمتر است.

انواع دیگ بخار برقی معمولا در ظرفیت های پایین تا متوسط تولید می شوند و در محیط هایی که محدودیت آلایندگی یا فضای نصب وجود دارد، کاربرد زیادی دارند. بیمارستان ها، آزمایشگاه ها و برخی صنایع حساس از جمله مصرف کنندگان این مدل هستند.

مزایای دیگ بخار برقی شامل موارد زیر است:

1. نبود احتراق و آلایندگی مستقیم
2. صدای کمتر در زمان کار
3. نصب ساده تر و نیاز کمتر به دودکش
4. کنترل دقیق دما و بخار
5. مناسب برای فضاهای محدود

البته مصرف برق بالا و هزینه انرژی می تواند محدودیتی مهم برای این نوع سیستم باشد. به همین دلیل انواع دیگ بخار برقی معمولا در کاربردهای خاص یا ظرفیت های محدود استفاده می شوند و برای همه صنایع گزینه اقتصادی محسوب نمی گردند.

انواع دیگ بخار بر اساس نوع کاربرد

انواع دیگ بخار بر اساس نوع کاربرد یکی از مهم ترین شیوه های دسته بندی این تجهیزات است؛ زیرا نیاز هر صنعت با صنعت دیگر تفاوت دارد و یک مدل ثابت نمی تواند برای همه کاربردها بهترین انتخاب باشد. فشار بخار، ظرفیت تولید، کیفیت بخار، شرایط بهداشتی، فضای نصب و میزان کارکرد روزانه از عواملی هستند که طراحی دیگ را تحت تاثیر قرار می دهند. به همین دلیل انواع دیگ بخار صنعتی متناسب با کاربرد نهایی توسعه یافته اند تا پاسخگوی شرایط کاری متفاوت باشند.

در برخی صنایع، بخار تنها برای گرمایش یا فرآیندهای سبک استفاده می شود، اما در برخی دیگر بخار بخشی اصلی از تولید محسوب می گردد و توقف آن می تواند کل خط را از کار بیندازد. همین موضوع باعث شده انواع دیگ های بخار براساس نیاز واقعی هر صنعت طراحی شوند و ویژگی های متفاوتی داشته باشند. برای مثال، برخی مدل ها روی بهداشت و تولید بخار تمیز تمرکز دارند و برخی دیگر برای تولید مداوم بخار با ظرفیت بالا ساخته می شوند.

همچنین شرایط بهره برداری و قوانین ایمنی در صنایع مختلف متفاوت است و این مسئله روی طراحی تجهیزات تاثیر مستقیم دارد. در ادامه، انواع دیگ بخار خشکشویی، بیمارستانی، صنایع غذایی، نساجی و نیروگاهی به صورت جداگانه بررسی می شوند تا ویژگی ها و مزایای هر گروه مشخص شود.

دیگ بخار مخصوص خشکشویی

دیگ بخار مخصوص خشکشویی برای تامین بخار مورد نیاز دستگاه های اتو، پرس و تجهیزات شستشو طراحی می شود و معمولا در گروه انواع دیگ بخار کوچک یا ظرفیت متوسط قرار می گیرد. در این مراکز، بخار باید به سرعت تولید شود و فشار آن نیز پایدار باقی بماند تا کیفیت اتوکشی و فرآیند شستشو کاهش پیدا نکند.

یکی از مهم ترین ویژگی های این نوع دیگ، ابعاد جمع و جور و سهولت کاربری است. بسیاری از واحدهای خشکشویی فضای محدودی دارند و به همین دلیل از دیگ هایی استفاده می کنند که نصب و نگهداری ساده تری داشته باشند. همچنین سرعت رسیدن به فشار کاری در این مدل اهمیت زیادی دارد.

مزایای دیگ بخار خشکشویی شامل موارد زیر است:

1. ابعاد مناسب برای فضاهای محدود
2. راه اندازی سریع
3. تامین بخار پایدار برای اتو و پرس
4. نگهداری نسبتا ساده
5. مناسب برای مصرف مداوم روزانه

به همین دلیل انواع دیگ بخار خشکشویی بخش مهمی از بازار تجهیزات خدماتی را تشکیل می دهند و برای واحدهای کوچک و متوسط انتخابی کاربردی محسوب می شوند.

دیگ بخار بیمارستانی

دیگ بخار بیمارستانی برای تولید بخار تمیز و پایدار در مراکز درمانی استفاده می شود و نقش مهمی در استریلیزاسیون تجهیزات پزشکی و تامین بخار بخش های خدماتی دارد. در بیمارستان ها، کیفیت بخار اهمیت بسیار بالایی دارد و کوچک ترین آلودگی می تواند مشکلات بهداشتی ایجاد کند.

یکی از ویژگی های مهم این نوع دیگ، کنترل دقیق فشار و دما است. بخار مورد استفاده در دستگاه های استریل باید کیفیت یکنواختی داشته باشد و سیستم نیز باید به صورت پیوسته و قابل اعتماد کار کند. به همین دلیل در این مدل از تجهیزات کنترلی و ایمنی دقیق استفاده می شود.

مزایای دیگ بخار بیمارستانی عبارتند از:

1. تولید بخار بهداشتی و پایدار
2. مناسب برای استریلیزاسیون
3. کنترل دقیق فشار و دما
4. ایمنی بالا در بهره برداری
5. قابلیت کار مداوم

به دلیل اهمیت عملکرد مداوم در مراکز درمانی، این نوع دیگ بخار صنعتی معمولا براساس استانداردهای سخت گیرانه طراحی می شود.

دیگ بخار صنایع غذایی

دیگ بخار صنایع غذایی برای فرآیندهایی مانند پخت، استریلیزاسیون، شستشو و فرآوری مواد غذایی استفاده می شود. در این صنعت، بخار علاوه بر نقش حرارتی، باید شرایط بهداشتی مشخصی نیز داشته باشد و به همین دلیل انتخاب دیگ مناسب اهمیت زیادی پیدا می کند.

یکی از مهم ترین ویژگی های این نوع دیگ، استفاده از متریال مقاوم و طراحی قابل شستشو است. بسیاری از واحدهای غذایی از سیستم هایی استفاده می کنند که بخار تمیز و یکنواخت تولید کنند تا کیفیت محصول نهایی حفظ شود.

مزایای دیگ بخار صنایع غذایی شامل موارد زیر است:

1. تولید بخار مناسب برای فرآیندهای بهداشتی
2. کنترل دقیق دما و حرارت
3. کاهش آلودگی فرآیند
4. مناسب برای تولید مداوم
5. سازگاری با استانداردهای غذایی

به همین دلیل این مدل یکی از مهم ترین انواع دیگ بخار صنعتی در صنایع تولید مواد غذایی محسوب می شود.

دیگ بخار صنایع نساجی

دیگ بخار صنایع نساجی برای فرآیندهایی مانند رنگرزی، خشک کردن، تثبیت الیاف و آماده سازی پارچه استفاده می شود. در این صنعت، بخار نقش مستقیم در کیفیت محصول نهایی دارد و پایداری فشار اهمیت زیادی پیدا می کند.

ویژگی اصلی این دیگ ها، توان تولید بخار مداوم و پاسخ سریع به تغییرات مصرف است. بسیاری از خطوط نساجی به بخار پیوسته نیاز دارند و هرگونه افت فشار می تواند کیفیت پارچه یا سرعت تولید را تحت تاثیر قرار دهد.

مزایای دیگ بخار نساجی عبارتند از:

1. تولید بخار یکنواخت
2. مناسب برای فرآیندهای حرارتی نساجی
3. پایداری فشار در کار مداوم
4. کمک به کیفیت بهتر محصول
5. سازگار با خطوط تولید صنعتی

به همین دلیل دیگ بخار نساجی یکی از تجهیزات کلیدی در کارخانه های تولید پارچه و پوشاک محسوب می شود.

دیگ بخار نیروگاهی

دیگ بخار نیروگاهی بزرگ ترین و پیشرفته ترین گروه در میان انواع دیگ های بخار است و برای تولید بخار با فشار و دمای بسیار بالا استفاده می شود. این بخار معمولا توربین ها را به حرکت درمی آورد و در تولید برق نقش اساسی دارد.

یکی از مهم ترین ویژگی های دیگ نیروگاهی، ظرفیت بسیار زیاد و طراحی پیچیده آن است. این سیستم ها باید در شرایط فشار بالا و کار مداوم عملکرد پایدار داشته باشند و به همین دلیل از متریال مقاوم و تجهیزات کنترلی پیشرفته استفاده می کنند.

مزایای دیگ بخار نیروگاهی شامل موارد زیر است:

1. تولید بخار با ظرفیت بالا
2. مناسب برای تولید انرژی
3. راندمان حرارتی مطلوب
4. توان کار مداوم در مقیاس صنعتی
5. استفاده در نیروگاه ها و صنایع انرژی

هرچند هزینه ساخت و نگهداری این سیستم ها بالا است، اما توان تولید انرژی گسترده باعث شده دیگ نیروگاهی یکی از مهم ترین انواع دیگ بخار صنعتی در صنایع انرژی باشد.

انواع دیگ بخار بر اساس نحوه نصب

انواع دیگ بخار بر اساس نحوه نصب به دو گروه اصلی ایستاده و افقی تقسیم می شوند. این دسته بندی به ظاهر ساده، تاثیر زیادی بر فضای مورد نیاز، ظرفیت تولید بخار، نحوه نگهداری و حتی سهولت نصب دارد. انتخاب میان مدل ایستاده یا افقی باید براساس شرایط محیط، میزان مصرف بخار و محدودیت های فنی انجام شود.

در بسیاری از پروژه ها، فضای نصب یکی از عوامل تعیین کننده است. برخی صنایع فضای محدودی دارند و برخی دیگر به ظرفیت های بالا نیازمند هستند. به همین دلیل نحوه نصب دیگ بخار بخشی مهم از فرآیند انتخاب محسوب می شود.

همچنین مدل نصب می تواند روی دسترسی به تجهیزات، سرویس و تعمیرات تاثیر بگذارد. به همین دلیل انتخاب از میان انواع دیگ های بخار براساس نحوه نصب باید با در نظر گرفتن نیاز عملیاتی و شرایط واقعی بهره برداری انجام شود.

نحوه نصب تنها به شکل قرارگیری دیگ محدود نیست و روی ایمنی، مسیر لوله کشی، توزیع وزن تجهیزات و حتی هزینه های اجرایی نیز تاثیر دارد. برخی واحدهای صنعتی به دلیل محدودیت ارتفاع یا فضای افقی، ناچار به انتخاب مدل مشخصی هستند و برخی دیگر براساس ظرفیت تولید بخار تصمیم گیری می کنند. همین موضوع باعث شده انواع دیگ بخار صنعتی از نظر نصب طراحی های متفاوتی داشته باشند.

در بسیاری از پروژه های صنعتی، انتخاب میان مدل ایستاده و افقی باید همزمان با بررسی توسعه آینده مجموعه انجام شود؛ زیرا افزایش ظرفیت تولید یا تغییر فرآیند ممکن است نیاز به فضای بیشتر یا تجهیزات جانبی متفاوت ایجاد کند. در ادامه، دیگ بخار ایستاده و افقی بررسی می شوند تا ویژگی ها و مزایای هر مدل روشن شود.

دیگ بخار ایستاده (Vertical)

دیگ بخار ایستاده یا Vertical به صورت عمودی نصب می شود و معمولا در محیط هایی استفاده می گردد که فضای افقی محدود است. این مدل به دلیل ابعاد جمع و جور و اشغال فضای کمتر، در کارگاه ها، خشکشویی ها، برخی واحدهای خدماتی و صنایع کوچک کاربرد زیادی دارد. ساختار عمودی باعث می شود سطح اشغال کاهش پیدا کند و نصب در محیط های محدود آسان تر باشد.

یکی از مهم ترین ویژگی های دیگ بخار ایستاده، راه اندازی سریع و دسترسی ساده به بخش های اصلی است. در بسیاری از انواع دیگ بخار کوچک، طراحی ایستاده انتخاب می شود؛ زیرا نیاز به زیرساخت پیچیده ندارد و بهره برداری از آن ساده تر است. همچنین این مدل برای واحدهایی که مصرف بخار محدود یا متوسط دارند، گزینه ای کاربردی محسوب می شود.

مزایای دیگ بخار ایستاده شامل موارد زیر است:

1. اشغال فضای کمتر
2. مناسب برای محیط های کوچک
3. نصب و راه اندازی آسان
4. مناسب برای ظرفیت های محدود و متوسط
5. دسترسی نسبتا ساده برای سرویس

البته این مدل محدودیت هایی نیز دارد. ظرفیت تولید بخار معمولا کمتر از برخی مدل های افقی است و در کاربردهای بسیار سنگین یا صنایع بزرگ ممکن است گزینه ایده آلی نباشد. با این حال، سادگی نصب و نیاز کمتر به فضا باعث شده دیگ ایستاده همچنان در بسیاری از واحدهای خدماتی و صنعتی کوچک محبوب باشد.

دیگ بخار افقی (Horizontal)

دیگ بخار افقی یا Horizontal یکی از رایج ترین مدل ها در میان انواع دیگ بخار صنعتی است و به صورت افقی نصب می شود. این ساختار به دلیل ظرفیت بالاتر و توزیع مناسب تر تنش و حرارت، در بسیاری از کارخانه ها و صنایع بزرگ مورد استفاده قرار می گیرد. بیشتر دیگ های بخار صنعتی با ظرفیت متوسط و بالا در این گروه قرار می گیرند.

یکی از مهم ترین ویژگی های دیگ افقی، امکان طراحی در ظرفیت های بزرگ و دسترسی بهتر برای سرویس داخلی است. به دلیل شکل قرارگیری، مسیر عبور دود و تبادل حرارت در بسیاری از مدل های افقی کارآمدتر طراحی می شود و همین موضوع می تواند راندمان سیستم را افزایش دهد. همچنین فضای داخلی مناسب تر، امکان استفاده از طراحی های چند پاس را فراهم می کند.

مزایای دیگ بخار افقی عبارتند از:

1. مناسب برای ظرفیت های بالا
2. راندمان حرارتی مطلوب
3. امکان طراحی چند پاس
4. مناسب برای صنایع بزرگ
5. دسترسی بهتر برای برخی عملیات تعمیراتی

البته این مدل به فضای افقی بیشتری نیاز دارد و هزینه نصب و زیرساخت ممکن است بالاتر باشد. با وجود این، توان تولید بخار بالا و سازگاری با کاربردهای صنعتی سنگین باعث شده دیگ افقی یکی از مهم ترین انواع مدل های دیگ بخار در کارخانه ها و واحدهای بزرگ تولیدی باشد.

انواع دیگ بخار بر اساس استاندارد ساخت

انواع دیگ بخار بر اساس استاندارد ساخت نیز دسته بندی می شوند و این موضوع تاثیر مستقیمی بر ایمنی، کیفیت و قابلیت بهره برداری آنها دارد. استانداردهای ساخت مجموعه ای از قوانین فنی و الزامات مهندسی هستند که نحوه طراحی، انتخاب متریال، تست و تولید دیگ را مشخص می کنند. رعایت این استانداردها اهمیت زیادی دارد؛ زیرا دیگ بخار با فشار و دمای بالا کار می کند و کوچک ترین ضعف در ساخت می تواند خطرآفرین باشد.

در بازار صنعتی، دیگ های بخار معمولا براساس استاندارد ملی ایران یا استانداردهای بین المللی مانند ASME و DIN تولید می شوند. هر استاندارد دارای ضوابط و معیارهای خاص خود است و انتخاب میان آنها به نوع پروژه، شرایط بهره برداری و الزامات فنی بستگی دارد.

استاندارد ساخت تنها یک گواهی روی محصول نیست، بلکه نشان دهنده کیفیت طراحی و میزان اطمینان از عملکرد تجهیز است. به همین دلیل هنگام انتخاب از میان انواع دیگ های بخار، توجه به استاندارد ساخت اهمیت زیادی دارد و می تواند بر طول عمر، ایمنی و هزینه های بهره برداری اثر مستقیم بگذارد. در ادامه، مهم ترین استانداردهای مورد استفاده در ساخت دیگ بخار بررسی می شوند.

دیگ بخار با استاندارد ملی ایران

دیگ بخار با استاندارد ملی ایران براساس ضوابط و الزامات تعیین شده توسط نهادهای استاندارد داخلی طراحی و تولید می شود. این استانداردها برای تضمین ایمنی، کیفیت ساخت و عملکرد مناسب تجهیزات حرارتی تدوین شده اند و تولیدکنندگان داخلی برای عرضه قانونی و مطمئن محصولات خود باید آنها را رعایت کنند.

یکی از مهم ترین ویژگی های این استاندارد، توجه به شرایط کاری و نیازهای رایج صنایع داخل کشور است. در فرآیند تولید، عواملی مانند ضخامت ورق، کیفیت جوشکاری، تست فشار و تجهیزات ایمنی بررسی می شوند تا عملکرد دیگ در شرایط واقعی قابل اعتماد باشد. به همین دلیل استفاده از دیگ دارای استاندارد معتبر می تواند ریسک بهره برداری را کاهش دهد.

مزایای دیگ بخار دارای استاندارد ملی ایران شامل موارد زیر است:

1. تطابق با مقررات داخلی
2. امکان بازرسی و تایید رسمی
3. کنترل کیفیت ساخت
4. افزایش ایمنی بهره برداری
5. مناسب برای بسیاری از پروژه های صنعتی و خدماتی

البته در برخی پروژه های بین المللی یا صنایع خاص ممکن است نیاز به استانداردهای جهانی وجود داشته باشد. با این حال، استاندارد ملی ایران برای بخش بزرگی از کاربردهای صنعتی و خدماتی معیار مهمی در انتخاب دیگ بخار محسوب می شود.

دیگ بخار با استاندارد ASME (آمریکا)

استاندارد ASME یکی از شناخته شده ترین استانداردهای جهانی در حوزه تجهیزات تحت فشار و دیگ های بخار است. این استاندارد توسط انجمن مهندسان مکانیک آمریکا تدوین شده و در بسیاری از کشورهای جهان به عنوان مرجع معتبر طراحی و ساخت شناخته می شود.

دیگ بخار دارای استاندارد ASME معمولا تحت کنترل های سخت گیرانه تری در زمینه طراحی، انتخاب متریال و فرآیند تولید قرار می گیرد. همچنین تست های مختلف روی جوش ها، مقاومت بدنه و عملکرد سیستم انجام می شود تا ایمنی تجهیز تضمین گردد. به همین دلیل بسیاری از صنایع بزرگ و پروژه های بین المللی استفاده از این استاندارد را ترجیح می دهند.

مزایای دیگ بخار با استاندارد ASME عبارتند از:

1. اعتبار جهانی و پذیرش بین المللی
2. الزامات دقیق ایمنی
3. کنترل کیفیت سخت گیرانه
4. مناسب برای صنایع بزرگ و فشار بالا
5. افزایش اطمینان در بهره برداری طولانی مدت

البته تولید براساس ASME معمولا هزینه بیشتری دارد و فرآیند ساخت و بازرسی پیچیده تر است. با وجود این، سطح بالای ایمنی و اعتبار جهانی باعث شده این استاندارد جایگاه مهمی در میان انواع دیگ بخار صنعتی داشته باشد.

دیگ بخار با استاندارد DIN (آلمان)

استاندارد DIN که ریشه در نظام مهندسی آلمان دارد، یکی دیگر از استانداردهای معتبر در حوزه ساخت تجهیزات صنعتی و حرارتی است. دیگ های بخار تولید شده براساس این استاندارد با تاکید بر دقت مهندسی، کیفیت متریال و عملکرد پایدار طراحی می شوند.

یکی از مهم ترین ویژگی های استاندارد DIN، توجه زیاد به جزئیات فنی و دوام تجهیز است. در این رویکرد، کیفیت ساخت و پایداری عملکرد در شرایط کاری طولانی اهمیت ویژه ای دارد و به همین دلیل بسیاری از تجهیزات اروپایی براساس این استاندارد تولید می شوند.

مزایای دیگ بخار دارای استاندارد DIN شامل موارد زیر است:

1. کیفیت ساخت بالا
2. تاکید بر دوام و طول عمر
3. طراحی دقیق مهندسی
4. مناسب برای صنایع نیازمند عملکرد پایدار
5. سازگاری با بسیاری از تجهیزات اروپایی

هرچند امروزه ASME در بسیاری از پروژه های جهانی رایج تر است، اما استاندارد DIN همچنان به عنوان مرجعی معتبر در برخی صنایع و تجهیزات اروپایی شناخته می شود و انتخاب آن می تواند نشان دهنده کیفیت و دقت مهندسی بالاتر باشد.

انواع دیگ بخار از نظر تعداد گذر دود

انواع دیگ بخار از نظر تعداد گذر دود یکی از مهم ترین روش های دسته بندی این تجهیزات است؛ زیرا مسیر حرکت دود و گازهای داغ تاثیر مستقیمی بر راندمان حرارتی و میزان استفاده از انرژی دارد. منظور از گذر دود یا پاس، تعداد دفعاتی است که گازهای داغ پیش از خروج از دودکش در داخل دیگ حرکت می کنند و حرارت خود را به آب منتقل می سازند.

هرچه تعداد پاس بیشتر باشد، فرصت انتقال حرارت افزایش پیدا می کند و معمولا راندمان سیستم نیز بهتر می شود. البته افزایش تعداد گذر دود می تواند طراحی را پیچیده تر و هزینه ساخت را بیشتر کند. به همین دلیل انتخاب تعداد پاس باید متناسب با ظرفیت و نیاز صنعتی انجام شود.

در میان انواع دیگ های بخار، مدل های دو پاس، کوره برگشتی، سه پاس و چهار پاس رایج تر هستند و هرکدام ویژگی ها و مزایای خاص خود را دارند. شناخت این تفاوت ها کمک می کند انتخاب دقیق تری براساس مصرف انرژی و شرایط بهره برداری انجام شود. در ادامه، این مدل ها بررسی می شوند.

دیگ بخار دو پاس

دیگ بخار دو پاس یکی از ساده ترین مدل ها از نظر مسیر عبور دود است و در آن گازهای داغ دو بار در داخل دیگ حرکت می کنند تا حرارت خود را به آب منتقل نمایند. در این طراحی، شعله و دود پس از خروج از کوره، یک بار مسیر حرارتی را طی می کنند و سپس از مسیر دوم عبور کرده و از دودکش خارج می شوند. همین ساختار باعث می شود انتقال حرارت نسبت به مدل های تک مسیر بهتر انجام شود.

یکی از مهم ترین ویژگی های دیگ دو پاس، طراحی ساده و هزینه ساخت نسبتا پایین تر است. به دلیل پیچیدگی کمتر، نگهداری و تعمیرات آن نیز آسان تر بوده و برای بسیاری از واحدهای کوچک یا مصرف های متوسط گزینه قابل قبولی محسوب می شود.

مزایای دیگ بخار دو پاس شامل موارد زیر است:

1. ساختار ساده تر
2. هزینه اولیه کمتر
3. نگهداری آسان تر
4. مناسب برای ظرفیت های محدود و متوسط
5. بهره برداری ساده

البته راندمان حرارتی این مدل معمولا از دیگ های سه پاس یا چهار پاس پایین تر است و بخشی از انرژی حرارتی سریع تر از سیستم خارج می شود. با این حال، برای برخی کاربردها همچنان انتخابی اقتصادی و قابل اعتماد محسوب می گردد.

دیگ بخار کوره برگشتی

دیگ بخار کوره برگشتی نوعی طراحی ویژه در میان انواع دیگ بخار است که در آن مسیر شعله و گازهای داغ به گونه ای طراحی می شود که بخشی از جریان حرارتی بازگردد و زمان تماس حرارت با سطوح تبادل افزایش پیدا کند. این ساختار باعث بهبود انتقال حرارت و افزایش راندمان نسبت به برخی مدل های ساده تر می شود.

یکی از ویژگی های مهم این مدل، استفاده بهتر از انرژی تولید شده در محفظه احتراق است. بازگشت مسیر حرارتی باعث می شود گرمای بیشتری جذب آب شود و اتلاف انرژی کاهش پیدا کند. همین موضوع دلیل استفاده از این طراحی در برخی دیگ های صنعتی با ظرفیت بالاتر است.

مزایای دیگ بخار کوره برگشتی عبارتند از:

1. افزایش تبادل حرارتی
2. کاهش اتلاف انرژی
3. راندمان بهتر نسبت به برخی مدل های ساده
4. استفاده موثرتر از حرارت احتراق
5. مناسب برای برخی کاربردهای صنعتی

البته طراحی پیچیده تر می تواند هزینه ساخت و نگهداری را افزایش دهد و نیاز به کیفیت ساخت دقیق تری ایجاد کند. با وجود این، بهبود راندمان باعث شده این مدل جایگاه مهمی در میان انواع دیگ های بخار داشته باشد.

دیگ بخار سه پاس

دیگ بخار سه پاس یکی از رایج ترین و پرکاربردترین مدل ها در میان انواع دیگ بخار صنعتی است. در این طراحی، گازهای داغ سه مرتبه از مسیرهای حرارتی عبور می کنند و پیش از خروج، بخش بیشتری از انرژی خود را به آب منتقل می سازند. همین ویژگی باعث افزایش راندمان و کاهش مصرف سوخت می شود.

یکی از مهم ترین مزایای دیگ سه پاس، تعادل مناسب میان راندمان و پیچیدگی طراحی است. این مدل نسبت به دو پاس عملکرد حرارتی بهتری دارد و در عین حال نسبت به برخی سیستم های بسیار پیچیده، نگهداری آسان تری ارائه می دهد. به همین دلیل بسیاری از صنایع متوسط و بزرگ از این ساختار استفاده می کنند.

مزایای دیگ بخار سه پاس شامل موارد زیر است:

1. راندمان حرارتی بالاتر
2. کاهش مصرف سوخت
3. انتقال بهتر انرژی
4. مناسب برای صنایع مختلف
5. تعادل مناسب میان هزینه و عملکرد

به دلیل این ویژگی ها، دیگ سه پاس در بسیاری از کارخانه ها و پروژه های صنعتی به عنوان گزینه استاندارد شناخته می شود و سهم بالایی از بازار انواع دیگ بخار صنعتی را در اختیار دارد.

دیگ بخار چهار پاس

دیگ بخار چهار پاس پیشرفته ترین مدل در میان طراحی های متداول از نظر تعداد گذر دود محسوب می شود. در این ساختار، گازهای داغ چهار مرتبه در داخل دیگ گردش می کنند و زمان بیشتری برای انتقال حرارت در اختیار دارند. همین موضوع باعث افزایش راندمان و استفاده حداکثری از انرژی سوخت می شود.

یکی از ویژگی های اصلی دیگ چهار پاس، کاهش دمای دود خروجی و افزایش بازده حرارتی است. هرچه انرژی بیشتری پیش از خروج از دودکش جذب شود، مصرف سوخت کاهش پیدا می کند و هزینه بهره برداری نیز کمتر خواهد شد. به همین دلیل این مدل در برخی صنایع با مصرف انرژی بالا مورد توجه قرار می گیرد.

مزایای دیگ بخار چهار پاس عبارتند از:

1. راندمان بسیار بالا
2. کاهش مصرف سوخت
3. استفاده حداکثری از انرژی حرارتی
4. کاهش دمای دود خروجی
5. مناسب برای پروژه های نیازمند بازده بالا

البته طراحی پیچیده تر و هزینه ساخت بیشتر از محدودیت های این مدل محسوب می شود. با وجود این، در کاربردهایی که کاهش مصرف انرژی و افزایش راندمان اولویت اصلی است، دیگ چهار پاس یکی از بهترین گزینه ها به شمار می رود.

جدول مقایسه انواع دیگ بخار

انواع دیگ بخار از نظر ساختار، فشار کاری، نوع سوخت، نحوه نصب و تعداد گذر دود تفاوت های مهمی دارند و هر مدل برای شرایط خاصی طراحی شده است. برخی دیگ ها برای تولید بخار با فشار بالا و ظرفیت صنعتی مناسب هستند و برخی دیگر برای فضاهای کوچک یا کاربردهای خدماتی استفاده می شوند. همچنین نوع سوخت و طراحی مسیر دود می تواند روی راندمان، مصرف انرژی و هزینه بهره برداری تاثیر مستقیم داشته باشد. به همین دلیل، مقایسه فنی میان انواع دیگ بخار صنعتی پیش از انتخاب اهمیت زیادی دارد. جدول زیر تفاوت های اصلی این مدل ها را به شکل خلاصه نشان می دهد.

ویژگی اصلی	مهم ترین مزیت	کاربرد رایج	نوع دیگ بخار
عبور دود از داخل لوله	ساختار ساده و نگهداری آسان	صنایع کوچک و متوسط	لوله آتش
عبور آب در داخل لوله	فشار و ظرفیت بالا	نیروگاه و صنایع سنگین	لوله آب
بخار کم فشار	ایمنی و سادگی	گرمایش و خدمات	فشار پایین
بخار پر فشار	راندمان و توان بالا	نیروگاه و فولاد	فشار بالا
سوخت گازی	آلایندگی کمتر	صنایع عمومی	گازسوز
سوخت مایع	استقلال از گاز	مناطق فاقد گاز	گازوئیل سوز
انرژی الکتریکی	بخار پاک و بی صدا	بیمارستان و آزمایشگاه	برقی
نصب عمودی	اشغال فضای کمتر	خشکشویی و کارگاه	ایستاده
نصب افقی	ظرفیت بالا	کارخانه ها	افقی
دو مسیر دود	هزینه کمتر	مصرف متوسط	دو پاس
سه مسیر دود	راندمان مناسب	صنایع متنوع	سه پاس
چهار مسیر دود	بازده بالا	صنایع پرمصرف	چهار پاس

انواع دیگ بخار بخش مهمی از زیرساخت حرارتی صنایع و واحدهای خدماتی را تشکیل می دهند و انتخاب صحیح آنها تاثیر مستقیمی بر راندمان، ایمنی و هزینه بهره برداری دارد. در این مقاله مرکزآهن، دیگ بخار و انواع آن براساس ساختار، فشار کاری، نوع سوخت، کاربرد، نحوه نصب، استاندارد ساخت و تعداد گذر دود بررسی شد. مشخص شد که انواع دیگ بخار صنعتی هرکدام برای شرایط خاصی طراحی شده اند و عواملی مانند ظرفیت، نوع مصرف، فضای نصب و منبع انرژی در انتخاب آنها نقش دارند. همچنین انواع دیگ بخار برقی، گازسوز، نیروگاهی و خدماتی هر کدام مزایا و ویژگی های متفاوتی ارائه می دهند. در نهایت می توان گفت انتخاب میان انواع دیگ های بخار باید براساس نیاز واقعی، شرایط فنی و استانداردهای ایمنی انجام شود تا سیستم بخار عملکردی پایدار، اقتصادی و مطمئن داشته باشد.

سوالات متداول
