جدول انواع الکترود جوشکاری و کاربردهای آن

الکترود جوشکاری یکی از اجزای حیاتی و تعیین کننده در فرآیند جوشکاری است که تاثیر مستقیم بر کیفیت، استحکام و دوام جوش دارد. کیفیت جوش نه تنها به مهارت جوشکار بلکه به نوع و ویژگی های الکترود استفاده شده وابسته است. هر الکترود بسته به جنس فلز پایه، نوع پوشش و شرایط کاری، ویژگی های متفاوتی دارد که باید متناسب با پروژه انتخاب شود تا جوش حاصل از استحکام کافی، نفوذ مناسب و ظاهری تمیز برخوردار باشد.

انتخاب الکترود مناسب شامل بررسی عواملی مانند شماره الکترود، نوع پوشش، محدوده جریان مجاز و موقعیت جوشکاری است. استفاده از الکترود نامناسب می تواند منجر به مشکلاتی مثل چسبیدن الکترود، ترک خوردن جوش، پاشش زیاد و کاهش دوام سازه شود. در این مقاله به بررسی انواع الکترود جوشکاری، کاربردهای هر نوع، جدول مشخصات فنی الکترودها و نکات عملی برای انتخاب بهترین گزینه می پردازیم. با مطالعه این مقاله، خواننده می تواند با دانش کافی نسبت به شرایط کاری، نوع فلز و هدف جوشکاری، الکترود مناسب را انتخاب کرده و کیفیت جوشکاری را به حداکثر برساند.

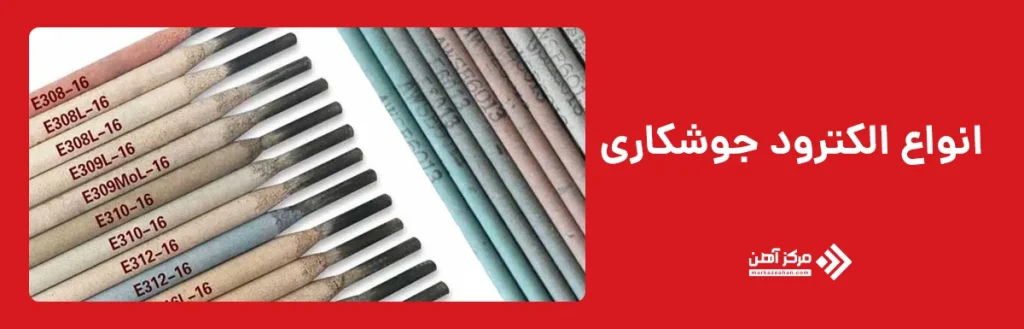

انواع الکترود جوشکاری

الکترودهای جوشکاری به انواع مختلفی تقسیم می شوند که هر کدام برای کاربردهای خاصی مناسب هستند. این الکترودها از نظر ترکیب شیمیایی، نوع پوشش، میزان نفوذ و نحوه استفاده متفاوت اند. برخی از مهم ترین انواع الکترودهای جوشکاری عبارتند از:

1. الکترودهای روتیلی: این الکترودها دارای روکش روتیلی بوده و به دلیل قوس نرم، دود کم و استفاده آسان، برای جوشکاری عمومی مناسب هستند.
2. الکترودهای قلیایی: با داشتن روکش قلیایی، این الکترودها استحکام بالایی دارند و برای سازه های سنگین و حساس به ترک خوردگی به کار می روند.
3. الکترودهای سلولزی: این نوع الکترودها به دلیل داشتن روکش سلولزی، نفوذ بالایی دارند و برای جوشکاری خطوط لوله و سازه های فلزی مقاوم استفاده می شوند.
4. الکترودهای استنلس استیل: این الکترودها برای جوشکاری فولادهای زنگ نزن کاربرد دارند و به دلیل مقاومت در برابر خوردگی، در صنایع غذایی، دارویی و پتروشیمی پرکاربردند.
5. الکترودهای آلومینیومی: برای جوشکاری آلومینیوم طراحی شده اند و به ایجاد جوش های تمیز و مقاوم کمک می کنند.

الکترودهای جوشکاری بسته به نوع روکش، میزان نفوذ، ترکیب شیمیایی و شرایط استفاده، دارای تنوع گسترده ای هستند. به عنوان مثال، الکترودهای سلولزی برای جوشکاری در موقعیت های دشوار مانند خطوط لوله کاربرد دارند، در حالی که الکترودهای قلیایی برای جوش های مستحکم و مقاوم به ترک مناسب اند. از سوی دیگر، برخی الکترودها برای جوشکاری فلزات غیرآهنی مانند آلومینیوم و استنلس استیل طراحی شده اند که نیاز به خواص ویژه ای دارند.

انتخاب الکترود مناسب تاثیر مستقیمی بر کیفیت جوشکاری و دوام سازه دارد. عوامل مختلفی مانند جنس فلز پایه، شرایط محیطی و هزینه ها بر انتخاب الکترود تاثیرگذار هستند. برای مثال، در برخی پروژه ها، علاوه بر مشخصات فنی، بررسی قیمت آهن نیز اهمیت دارد، زیرا انتخاب نادرست الکترود می تواند هزینه های اضافی برای ترمیم و بازسازی جوش ایجاد کند.

جدول انواع الکترود جوشکاری

این ابزارها بسته به نوع کاربرد، فلزات جوشکاری شده و شرایط عملیاتی، در انواع مختلفی تولید می شوند. هر نوع الکترود ویژگی های خاص خود را دارد که می تواند تاثیر مستقیمی بر کیفیت و استحکام جوش ایجاد شده داشته باشد. از جمله فاکتورهایی که در انتخاب الکترود موثر هستند می توان به جنس فلز پایه، نوع جوشکاری، ضخامت قطعه و نوع پوشش الکترود اشاره کرد. در جدول الکترود جوشکاری زیر برخی از پرکاربردترین الکترودهای جوشکاری و ویژگی های آنها آورده شده است:

نوع الکترود	جنس روکش	کاربرد	ویژگی خاص
E6013	روتیلی	جوشکاری عمومی	قوس نرم و کمترین پاشش
E7018	قلیایی	سازه های فلزی	استحکام بالا و مقاومت به ترک
E6010	سلولزی	خطوط لوله	نفوذ عمیق در جوش
E308	استنلس استیل	جوشکاری فولاد ضدزنگ	مقاومت به خوردگی
E4043	آلومینیوم	جوشکاری آلومینیوم	ایجاد جوش تمیز و مقاوم

جدول انتخاب الکترود جوشکاری

جدول انتخاب الکترود جوشکاری ابزاری کاربردی است که برای انتخاب مناسب‌ترین الکترود بر اساس جنس فلز پایه، نوع جوشکاری و شرایط کاری استفاده می‌شود. با کمک این جدول می‌توان شماره الکترود جوشکاری، مشخصات الکترود جوشکاری و کاربرد هر نوع را به‌طور دقیق شناسایی کرد. این جدول باعث می‌شود جوش با کیفیت، استحکام کافی و سازگاری با فلز پایه حاصل شود.

جدول انواع الکترود جوشکاری و کاربرد آنها:

شماره الکترود	نوع پوشش	جریان مناسب (A)	کاربرد اصلی	مشخصات الکترود
E6010	سلولزی	55–120	جوشکاری عمقی، خطوط لوله و فولاد کم‌کربن	نفوذ بالا، امکان جوشکاری در موقعیت‌های مختلف
E6011	سلولزی با قابلیت AC	60–130	جوشکاری عمقی، خطوط لوله و فولاد کم‌کربن	نفوذ بالا، قابل استفاده با جریان AC و DC
E6013	روتیلی	40–100	ساخت و ساز عمومی، ورق‌های نازک	جوش نرم، کم‌پاشش، مناسب برای جوشکاری افقی و سقفی
E7018	آهکی-رُتیلی	90–200	سازه‌های فولادی، پل‌ها و مخازن فشار	جوش با مقاومت بالا، نفوذ مناسب، کم‌پاشش، مناسب برای جریان DC
E7024	آهکی	120–300	جوشکاری سریع روی ورق‌های ضخیم	جوش نرم، پوشش ضخیم، سرعت جوش بالا
E308L-16	روتیلی/ آهکی	80–180	فولاد ضدزنگ نوع 304	مقاومت در برابر خوردگی، مناسب برای جوشکاری DC و AC
E316L-16	روتیلی/ آهکی	80–180	فولاد ضدزنگ نوع 316	مقاومت شیمیایی بالا، مناسب صنایع شیمیایی و غذایی
E4043	آلومینیوم آلیاژ 4XXX	50–150	جوشکاری آلومینیوم و آلیاژهای آن	جوش نرم، مناسب جوشکاری با جریان DC+
E5356	آلومینیوم آلیاژ 5XXX	60–160	جوشکاری آلومینیوم سخت، قایق‌سازی	جوش مقاوم در برابر خوردگی، مناسب آلیاژهای سری 5XXX

این جدول با در نظر گرفتن شماره الکترود جوشکاری، نوع پوشش، محدوده جریان و کاربرد، راهنمایی جامع برای انتخاب انواع الکترود جوشکاری و کاربرد آنها ارائه می‌دهد و شامل مشخصات الکترود جوشکاری برای هر نوع نیز هست.

راهنمای انتخاب الکترود جوشکاری مناسب

انتخاب الکترود جوشکاری مناسب یکی از مهم ترین عوامل در تضمین کیفیت جوش و استحکام سازه های فلزی است. عوامل متعددی از جمله نوع فلز پایه، موقعیت جوشکاری، ضخامت قطعه و شرایط محیطی بر این انتخاب تاثیر می گذارند. علاوه بر این، ملاحظات اقتصادی مانند هزینه الکترود و بررسی قیمت میلگرد و سایر مصالح نیز می تواند در تصمیم گیری نهایی نقش داشته باشد. انتخاب صحیح الکترود نه تنها کیفیت جوش را بهبود می بخشد، بلکه از بروز عیوبی مانند ترک، تخلخل و نفوذ ناقص جلوگیری می کند.

1. نوع فلز پایه: برای هر فلزی باید از الکترود مناسب با همان جنس یا فلز هم خوان استفاده کرد. برای مثال، الکترودهای استیل ضد زنگ برای جوشکاری فولاد ضد زنگ مناسب اند، اما برای جوشکاری آلومینیوم نمی توان از آنها استفاده کرد.
2. شرایط جوشکاری: برخی الکترودها برای جوشکاری در شرایط مرطوب، دمای بالا یا محیط های خورنده طراحی شده اند. در نتیجه، انتخاب الکترود مناسب بر اساس شرایط محیطی اهمیت زیادی دارد.
3. مقاومت و استحکام مورد نیاز: در برخی پروژه های صنعتی که استحکام جوش بسیار حیاتی است، الکترودهای قلیایی مانند E7018 که دارای استحکام بالا و مقاومت به ترک هستند، گزینه مناسبی محسوب می شوند.
4. وضعیت جوشکاری: جوشکاری در حالت های مختلف (افقی، عمودی، سربالا) نیاز به الکترودهای خاص دارد. برخی الکترودها قابلیت جوشکاری در تمامی موقعیت ها را دارند و برای کاربردهای متنوع استفاده می شوند.
5. نوع جریان الکتریکی: الکترودها بسته به نوع جریان AC یا DC انتخاب می شوند. برخی از الکترودها مانند E6010 فقط با جریان DC کار می کنند، در حالی که E6013 برای هر دو نوع جریان مناسب است.

همچنین هنگام خرید الکترود، بررسی قیمت پروفیل و هزینه های کلی جوشکاری نیز اهمیت دارد، زیرا برخی الکترودها گران تر از دیگر انواع هستند. هزینه جوشکاری به عوامل مختلفی مانند میزان مصرف الکترود، کیفیت جوش و نیاز به عملیات تکمیلی بستگی دارد.

کاربرد انواع الکترود جوشکاری

انتخاب درست الکترود جوشکاری نه تنها باعث کیفیت بالای جوش می شود بلکه از مشکلاتی مانند ترک خوردن، پاشش زیاد یا چسبیدن الکترود جلوگیری می کند. علت چسبیدن الکترود هنگام جوشکاری معمولا ناشی از جریان نامناسب، زاویه اشتباه یا آلودگی سطح فلز است که با انتخاب الکترود مناسب و رعایت شرایط جوشکاری قابل پیشگیری است.

کاربرد انواع الکترود جوشکاری:

• E6010 و E6011: جوشکاری عمیق فولاد کم کربن، خطوط لوله، مخازن و سازه های صنعتی؛ مناسب برای جوشکاری در موقعیت های عمودی و سقفی.
• E6013: ساخت و ساز عمومی، ورق های نازک و قطعات سبک؛ جوش نرم و کم پاشش برای کارهای افقی و سقفی.
• E7018: سازه های فولادی سنگین، پل ها و مخازن فشار؛ مقاومت بالا و نفوذ مناسب برای جوشکاری DC.
• E7024: ورق های ضخیم و پروژه های صنعتی با سرعت بالا؛ جوش نرم و پوشش ضخیم برای کاهش زمان اجرا.
• E308L-16: فولاد ضدزنگ نوع 304؛ مقاومت بالا در برابر خوردگی و مناسب برای صنایع غذایی و پزشکی.
• E316L-16: فولاد ضدزنگ نوع 316؛ جوش مقاوم در برابر خوردگی شیمیایی و محیط های خورنده.
• E4043: جوشکاری آلومینیوم و آلیاژهای سبک؛ جوش نرم و مناسب برای DC+.
• E5356: آلومینیوم سخت سری 5XXX؛ مقاومت بالا در برابر خوردگی و مناسب قایق سازی و صنایع دریایی.

این کاربردها نشان می دهد که با توجه به نوع فلز، شرایط کاری و جریان مورد نیاز، انتخاب الکترود مناسب می تواند از مشکلاتی مثل چسبیدن الکترود و کیفیت پایین جوش جلوگیری کند.

تاثیر انتخاب الکترود بر کیفیت جوش

انتخاب نادرست الکترود می تواند منجر به ایجاد عیوب جوش مانند ترک، تخلخل و نفوذ ناقص شود. در نتیجه، جوشکاری با الکترود نامناسب ممکن است استحکام اتصال را کاهش داده و موجب شکست سازه شود. برای جلوگیری از این مشکلات، رعایت نکات زیر توصیه می شود:

• بررسی مشخصات فنی الکترود و تطابق آن با نوع فلز پایه
• رعایت دستورالعمل های تولیدکننده برای ذخیره سازی و استفاده از الکترودها
• انتخاب الکترود متناسب با ضخامت قطعه و نوع اتصال
• تنظیم صحیح جریان و ولتاژ دستگاه جوش

در این مقاله به معرفی انواع الکترود جوشکاری، جدول مشخصات آنها و نکاتی برای انتخاب الکترود مناسب پرداختیم. انتخاب درست الکترود می تواند کیفیت جوش را بهبود ببخشد و استحکام اتصال را افزایش دهد. همچنین در هنگام خرید مواد اولیه جوشکاری، مانند الکترود و فلز پایه، بررسی قیمت میلگرد و دیگر مصالح می تواند به کاهش هزینه ها کمک کند.

فرآیند جوشکاری به عوامل متعددی از جمله نوع الکترود، روش جوشکاری، شرایط محیطی و نوع فلز بستگی دارد. برای دستیابی به یک جوش باکیفیت، لازم است که جوشکاران با انواع الکترودها آشنا باشند و اصول انتخاب صحیح آنها را رعایت کنند. این امر موجب افزایش عمر مفید قطعات جوشکاری شده، کاهش هزینه های تعمیر و نگهداری و افزایش ایمنی سازه ها می شود.
