بوشن چیست؟ آشنایی با انواع و کاربردها

بوشن یکی از اتصالات پرکاربرد در سیستم های لوله کشی است که برای متصل کردن دو بخش از مسیر، تغییر قطر، تعمیر قسمت آسیب دیده یا ایجاد ارتباط میان لوله و سایر تجهیزات مورد استفاده قرار می گیرد. انتخاب این قطعه در ظاهر ساده به نظر می رسد، اما جنس بدنه، قطر، نوع اتصال، فشار کاری و شرایط محیطی همگی در عملکرد آن تاثیر دارند. در پروژه هایی که از اتصالات و لوله های فولادی استفاده می شود، تغییرات قیمت آهن نیز می تواند بخشی از هزینه تامین این تجهیزات را تحت تاثیر قرار دهد. انتخاب صحیح بوشن باعث می شود اتصال میان اجزای خط با استحکام مناسب ایجاد شود و احتمال نشتی، خرابی زودهنگام یا نیاز به تعمیر مجدد کاهش پیدا کند.

بوشن ها در شبکه های آب، تاسیسات ساختمانی، خطوط صنعتی، سیستم های انتقال سیال و حتی برخی مسیرهای عبور کابل کاربرد دارند و بر اساس محل استفاده در مدل های مختلف تولید می شوند. بعضی نمونه ها رزوه ای هستند، گروهی با جوش متصل می شوند و مدل های پلیمری نیز ممکن است با چسب یا روش های اختصاصی نصب شوند. در میان آنها، بوشن فلزی به دلیل استحکام مکانیکی و امکان استفاده در بسیاری از سیستم های تاسیساتی و صنعتی جایگاه مهمی دارد. در ادامه، مشخصات فنی، کاربرد، جنس و مدل های مختلف این اتصال را بررسی می کنیم تا انتخاب بوشن بر اساس نیاز واقعی خط لوله انجام شود.

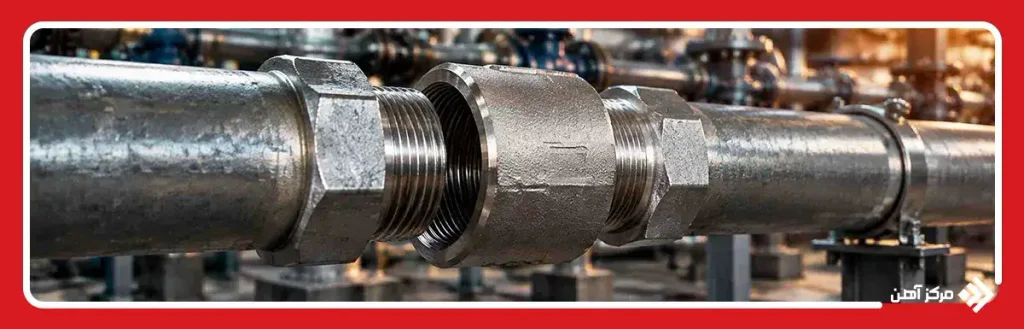

بوشن چیست؟

بوشن یک قطعه واسط در سیستم لوله کشی است که برای ایجاد ارتباط میان دو لوله یا اتصال دیگر به کار می رود. این قطعه می تواند دو بخش هم قطر را به یکدیگر متصل کند یا بسته به طراحی، شرایط لازم برای تغییر اندازه یا نوع اتصال را فراهم سازد. اگر این پرسش مطرح باشد که اتصال بوشن چیست، می توان آن را قطعه ای دانست که میان دو بخش از مسیر قرار می گیرد و بدون ایجاد تغییر غیر ضروری در جهت خط، اتصال مورد نیاز را ایجاد می کند. یکی از نمونه های متداول آن بوشن گالوانیزه است که پوشش روی سطح آن، مقاومت قطعه را در برابر رطوبت و خوردگی سطحی افزایش می دهد و به همین دلیل در برخی شبکه های آب و تاسیسات ساختمانی مورد استفاده قرار می گیرد.

ساختار بوشن بسته به کاربرد می تواند رزوه ای، جوشی، چسبی یا لغزنده باشد. همچنین همیشه قرار نیست قطر دو سمت آن یکسان باشد؛ در بعضی نقاط شبکه لازم است دو لوله با اندازه متفاوت به یکدیگر متصل شوند. در چنین شرایطی بوشن تبدیل به عنوان واسطه میان دو سایز مورد استفاده قرار می گیرد و می تواند تعداد اتصالات اضافی در مسیر را کاهش دهد. در منابع فنی نیز معادل بوشن بسته به شکل دقیق قطعه می تواند Coupling یا Bushing باشد؛ بنابراین برای درک عبارت بوشن به انگلیسی باید نوع اتصال مشخص باشد. Coupling معمولا برای پیوند دو بخش لوله استفاده می شود، در حالی که Bushing در بسیاری از سیستم ها به قطعه ای کاهنده برای اتصال اندازه های متفاوت اشاره دارد.

مشخصات بوشن

مهم ترین مشخصات فنی بوشن شامل قطر اسمی، نوع رزوه، ضخامت بدنه، طول اتصال، جنس، روش نصب و فشار قابل تحمل است. قطر اسمی باید با لوله یا اتصال مقابل هماهنگ باشد و در مدل های تبدیلی، سایز دو سمت با یکدیگر متفاوت است. در بوشن های رزوه ای، نوع رزوه نیز اهمیت زیادی دارد؛ زیرا استفاده از دو استاندارد رزوه ناسازگار می تواند باعث آب بندی ناقص، آسیب دیدن دنده ها یا کاهش استحکام اتصال شود. در سیستم های صنعتی و خطوط گاز، علاوه بر بررسی مشخصات فنی، توجه به کیفیت و قیمت اتصالات جوشی گاز نیز اهمیت دارد؛ زیرا انتخاب اتصال مناسب باید علاوه بر هزینه، ایمنی و دوام شبکه را تضمین کند. در این سیستم ها کلاس فشاری، دمای مجاز، استاندارد تولید و سازگاری متریال با سیال باید بررسی شود. انتخاب یک بوشن صرفا بر اساس اندازه ظاهری ممکن است در خطوط تحت فشار یا مسیرهای انتقال مواد خورنده مشکل ایجاد کند، به همین دلیل مشخصات درج شده توسط سازنده باید با شرایط طراحی سیستم تطبیق داده شود.

نوع پوشش سطحی نیز بخشی از مشخصات مهم این قطعه محسوب می شود. در مدل های فلزی، نوع فولاد یا آلیاژ، کیفیت پوشش ضد خوردگی و ضخامت بدنه می تواند طول عمر اتصال را تغییر دهد. در مدل های پلیمری، مشخصاتی مانند نوع پلیمر، فشار اسمی، محدوده دمای کاری و مقاومت شیمیایی اهمیت بیشتری پیدا می کند. در نتیجه هنگام مقایسه چند بوشن هم اندازه، باید مجموعه ای از ویژگی ها را بررسی کرد و نه فقط قطر یا ظاهر قطعه را؛ زیرا دو اتصال با سایز مشابه ممکن است برای فشار، دما و شرایط محیطی کاملا متفاوتی طراحی شده باشند.

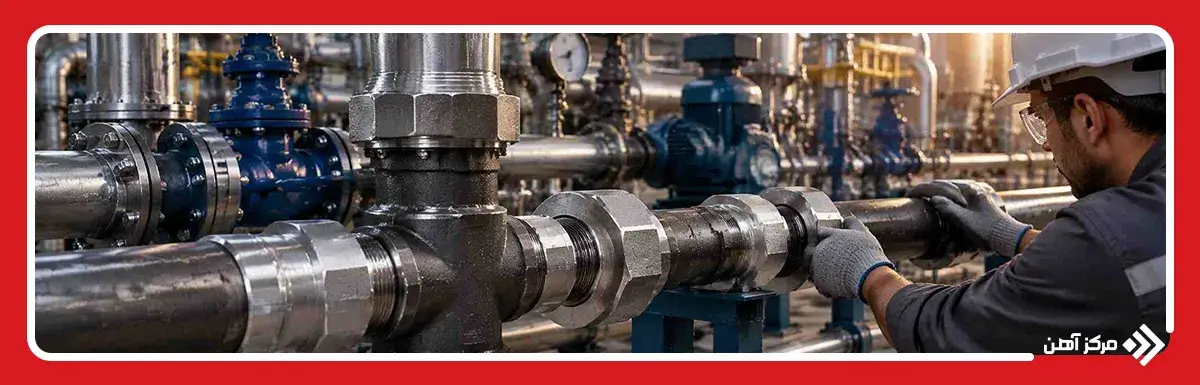

بوشن چه کاربردی دارد؟

کاربرد اصلی بوشن ایجاد اتصال مطمئن میان بخش های مختلف یک مسیر لوله کشی است. این قطعه می تواند دو لوله هم قطر را به یکدیگر متصل کند یا در مدل های کاهنده، امکان اتصال دو قطر متفاوت را فراهم سازد. در تعمیرات نیز بوشن می تواند برای جایگزینی قسمت معیوب یا پیوند بخش جدید به لوله موجود مورد استفاده قرار گیرد. در خطوط آب ساختمان، سیستم های گرمایش، خطوط هوای فشرده، شبکه های صنعتی، تاسیسات مکانیکی و برخی مسیرهای انتقال مواد شیمیایی از مدل مناسب این قطعه استفاده می شود. کوچک بودن بوشن یکی از مزایای کاربردی آن است؛ زیرا بدون ایجاد تغییر قابل توجه در مسیر، امکان ایجاد اتصال را فراهم می کند و در بسیاری از پروژه ها فضای کمی اشغال می شود.

کاربرد بوشن تنها به انتقال آب محدود نیست و بسته به متریال می توان آن را در خطوط گاز، روغن، هوای فشرده، سیالات فرایندی و حتی لوله های محافظ کابل مشاهده کرد. در هر یک از این کاربردها نوع اتصال اهمیت متفاوتی دارد؛ برای مثال در یک خط تحت فشار ممکن است اتصال جوشی نسبت به برخی اتصالات رزوه ای مناسب تر باشد، در حالی که در شبکه هایی که باید امکان باز و بسته کردن قطعات وجود داشته باشد، مدل رزوه ای کاربرد بیشتری دارد. اصطلاح بوشن لوله نیز معمولا برای همین گروه از اتصالات واسط به کار می رود. بنابراین کاربرد واقعی بوشن باید بر اساس ساختار، جنس و شرایط عملکرد خط مشخص شود.

انواع بوشن

تقسیم بندی بوشن ها معمولا بر اساس شکل اتصال، جنس، اندازه دو سمت و شیوه نصب انجام می شود. بعضی مدل ها دارای رزوه داخلی هستند، برخی ترکیبی از رزوه داخلی و خارجی دارند و گروهی نیز به صورت جوشی، چسبی یا لغزنده نصب می شوند. همین تفاوت ساختار باعث شده هر مدل برای شرایط مشخصی مناسب باشد. برای مثال قطعه مورد استفاده در تعمیر یک لوله PVC الزاما برای اتصال یک خط فولادی تحت فشار مناسب نیست. فشار کاری، قابلیت باز شدن اتصال، فضای نصب و ضرورت آب بندی از مهم ترین عواملی هستند که نوع مناسب را مشخص می کنند. شناخت انواع بوشن باعث می شود اتصال بر اساس عملکرد واقعی انتخاب شود و احتمال استفاده از قطعه نامتناسب کاهش پیدا کند.

در بازار ممکن است نام های تجاری و کارگاهی برخی مدل ها با اصطلاحات استاندارد تفاوت داشته باشد. به همین دلیل هنگام سفارش بهتر است علاوه بر نام قطعه، قطر، جنس، نوع رزوه یا شیوه اتصال نیز اعلام شود. برای نمونه، عبارت بوشن کاهنده بدون مشخص کردن اندازه ورودی و خروجی اطلاعات کافی برای سفارش دقیق ارائه نمی کند. همچنین در اتصالات رزوه ای باید مشخص باشد هر سمت دارای رزوه داخلی است یا خارجی. جدول زیر تفاوت کلی مدل های متداول را نشان می دهد.

نوع بوشن	ساختار کلی	کاربرد رایج	ویژگی مهم
مغزی	ساختار رزوه ای متناسب با اتصال	ارتباط میان اتصالات رزوه دار	نصب سریع
روپیچ توپیچ	یک سمت رزوه بیرونی و سمت دیگر داخلی	تغییر نوع اتصال	مناسب فضاهای محدود
تبدیل یا کاهنده	دو قطر متفاوت	تغییر سایز مسیر	کاهش تعداد اتصالات
یک سر دنده	یک سمت رزوه ای	اتصال بخش رزوه ای به قسمت دیگر خط	کاربرد ترکیبی
پلاستیکی و پلیکا	بدنه پلیمری	آب، فاضلاب و لوله های پلیمری	مقاومت در برابر خوردگی
جوشی	اتصال از طریق جوشکاری	خطوط صنعتی و فولادی	استحکام مناسب
لغزنده یا تعمیری	قابلیت حرکت روی لوله	تعمیر قسمت معیوب	مناسب تعمیر خطوط موجود

بوشن مغزی

اصطلاح بوشن مغزی ممکن است در بازار برای برخی اتصالات رزوه ای با ساختار خاص استفاده شود و به همین دلیل بهتر است پیش از خرید شکل دقیق قطعه بررسی شود. در سیستم های رزوه ای، وظیفه اصلی این قطعات ایجاد ارتباط میان دو اتصال یا فراهم کردن واسطه مناسب برای مونتاژ بخش های مختلف است. جنس آنها می تواند فولاد، گالوانیزه، برنج یا آلیاژهای دیگر باشد. مهم ترین نکته هنگام انتخاب این قطعه، هماهنگی کامل قطر و استاندارد رزوه با اتصال مقابل است. اگر رزوه ها با یکدیگر تطابق نداشته باشند، سفت کردن بیش از حد نیز نمی تواند اتصال مطمئنی ایجاد کند و حتی ممکن است باعث ترک، هرز شدن دنده یا نشتی شود.

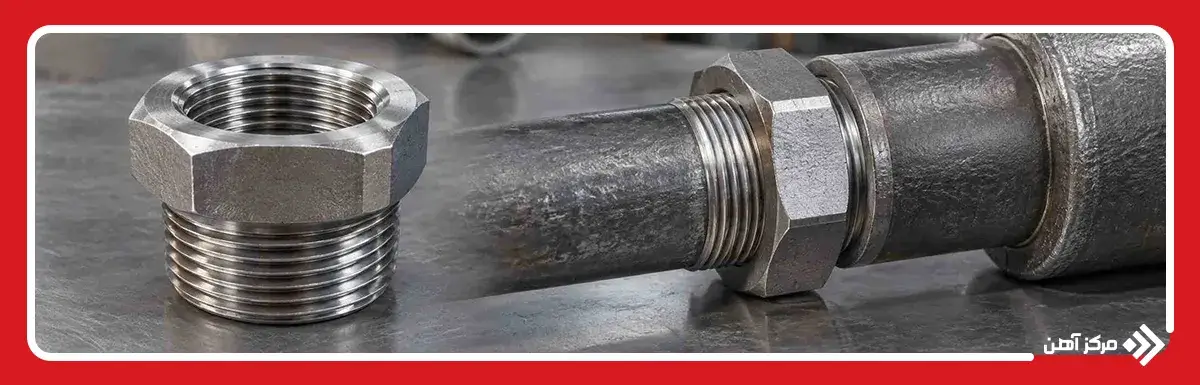

بوشن روپیچ توپیچ

بوشن روپیچ توپیچ دارای ترکیبی از رزوه بیرونی و رزوه داخلی است و برای تبدیل نوع اتصال در یک مسیر رزوه ای مورد استفاده قرار می گیرد. این ساختار زمانی مفید است که دو قطعه موجود از نظر نوع رزوه امکان اتصال مستقیم به یکدیگر نداشته باشند. استفاده از چنین بوشنی می تواند تعداد قطعات واسط را کاهش دهد و فضای کمتری نسبت به ترکیب چند اتصال اشغال کند. هنگام نصب باید جهت و اندازه هر دو رزوه کنترل شود و از مواد آب بندی متناسب با نوع سیال استفاده شود. در خطوطی که لرزش یا تغییرات دمایی قابل توجه دارند، تنها محکم کردن رزوه کافی نیست و شرایط مکانیکی اتصال نیز باید در طراحی مورد توجه قرار گیرد.

بوشن تبدیل یا کاهنده

بوشن کاهنده برای اتصال دو قسمت با قطر متفاوت طراحی می شود. این قطعه امکان می دهد مسیر لوله از یک سایز بزرگ تر به سایز کوچک تر منتقل شود، بدون آنکه برای این کار از چند اتصال جداگانه استفاده شود. کاهش تعداد اتصالات می تواند فضای اشغال شده و تعداد نقاط بالقوه نشتی را کمتر کند. با این حال انتخاب نسبت کاهش قطر باید منطقی باشد؛ زیرا تغییر ناگهانی سطح مقطع در خطوط سیال می تواند بر سرعت جریان و افت فشار اثر بگذارد. در پروژه های صنعتی بهتر است قطرهای ورودی و خروجی بر اساس محاسبات سیستم مشخص شوند و بوشن صرفا وسیله اجرای این تغییر باشد، نه ابزاری برای اصلاح طراحی نامناسب شبکه.

بوشن یک سر دنده

بوشن یک سر دنده زمانی استفاده می شود که تنها یک سمت اتصال نیاز به رزوه داشته باشد و سمت دیگر با روش متفاوتی به لوله یا تجهیز متصل شود. بسته به جنس و طراحی قطعه، سمت بدون رزوه ممکن است برای جوشکاری، چسب کاری یا شیوه اتصال دیگری آماده شده باشد. این مدل در نقاط انتقال میان دو روش اجرایی کاربرد دارد؛ برای مثال زمانی که بخشی از شبکه رزوه ای است اما ادامه مسیر با اتصال دیگری اجرا می شود. در هنگام خرید باید دقیقا مشخص شود که سمت بدون دنده چگونه به خط متصل خواهد شد، زیرا ظاهر مشابه دو قطعه الزاما به معنای کاربرد یکسان آنها نیست. ضخامت و جنس بدنه نیز باید متناسب با فشار و شرایط محیطی انتخاب شود.

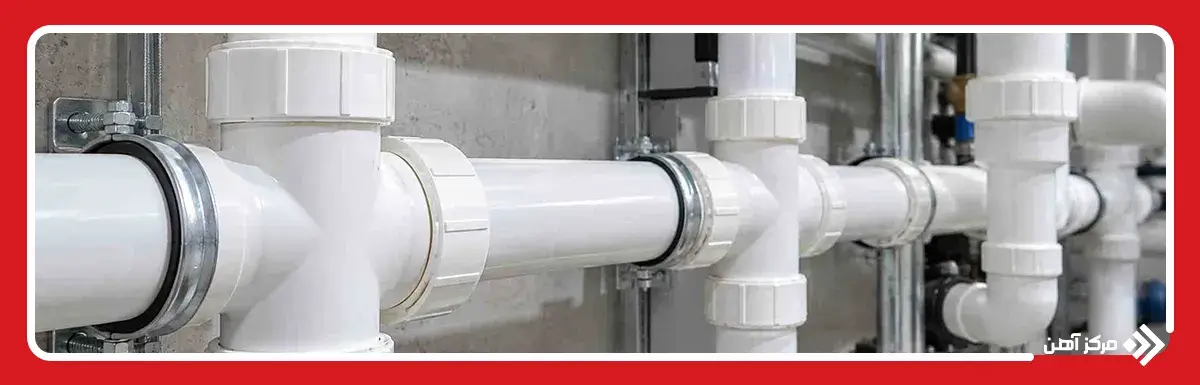

بوشن پلاستیکی و پلیکا

بوشن های پلاستیکی در سیستم های لوله کشی پلیمری کاربرد گسترده ای دارند و بسته به نوع پلیمر می توانند برای آب، فاضلاب، آبیاری یا برخی سیالات کم فشار مورد استفاده قرار گیرند. بوشن پلیکا معمولا در خطوط PVC و سیستم های مرتبط به کار می رود و اتصال آن می تواند با چسب مخصوص یا روش تعریف شده برای همان سیستم انجام شود. مقاومت در برابر زنگ زدگی، وزن کم و نصب نسبتا ساده از مزایای این گروه است. با این حال هر پلیمر محدوده مشخصی برای فشار، دما و مقاومت شیمیایی دارد. بنابراین نباید تمام اتصالات پلاستیکی را جایگزین یکدیگر دانست؛ نوع لوله و استاندارد سیستم باید با جنس و کلاس اتصال هماهنگ باشد.

بوشن جوشی

بوشن جوشی در خطوطی استفاده می شود که اتصال دائمی و مقاوم اهمیت بالایی دارد. در این روش قطعه با فرایند جوشکاری مناسب به بخش مورد نظر متصل می شود و در صورت اجرای صحیح، اتصال یکپارچه و مستحکمی ایجاد می کند. این مدل در بسیاری از تاسیسات صنعتی، خطوط فولادی و مسیرهایی که باز و بسته شدن مکرر اتصال ضروری نیست کاربرد دارد. کیفیت جوش، آماده سازی سطح، جنس فلز پایه و انتخاب روش جوشکاری بر عملکرد نهایی تاثیر مستقیم دارند. اجرای جوش نامناسب می تواند باعث عیوبی مانند عدم نفوذ کافی، ترک یا ایجاد ناحیه ضعیف شود؛ بنابراین در خطوط حساس، کنترل کیفیت اتصال پس از اجرا نیز اهمیت دارد.

بوشن لغزنده یا تعمیری

بوشن لغزنده یا تعمیری برای اصلاح بخش های آسیب دیده و ایجاد اتصال در نقاطی طراحی شده است که امکان حرکت دادن دو سر لوله محدود باشد. این قطعه می تواند روی بخشی از لوله حرکت داده شود و پس از قرار گرفتن در موقعیت مناسب، محل تعمیر را پوشش دهد. چنین ساختاری در برخی شبکه های آب و سیستم های پلیمری سرعت تعمیر را افزایش می دهد؛ زیرا لازم نیست بخش بزرگی از خط باز شود. نوع آب بندی و روش تثبیت بوشن تعمیری به جنس و طراحی محصول بستگی دارد. قبل از نصب نیز باید لوله از نظر ترک، تغییر شکل یا خوردگی بررسی شود؛ زیرا اتصال تعمیری زمانی عملکرد قابل اعتماد خواهد داشت که بخش باقی مانده لوله توان تحمل بار و فشار کاری را داشته باشد.

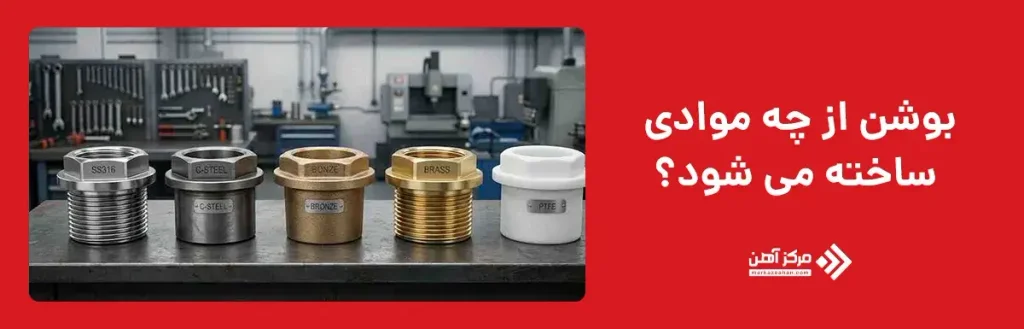

بوشن از چه موادی ساخته می شود؟

جنس بوشن بر اساس جنس لوله، نوع سیال، فشار، دما و شرایط محیط انتخاب می شود. فولاد کربنی برای بسیاری از خطوط صنعتی مناسب است و امکان تولید اتصالات رزوه ای یا جوشی را فراهم می کند. فولاد دارای پوشش ضد خوردگی نیز در محیط هایی که احتمال تماس با رطوبت وجود دارد مورد استفاده قرار می گیرد. استیل ضد زنگ برای محیط های خورنده، صنایع غذایی، برخی خطوط شیمیایی و فضاهایی که مقاومت خوردگی اهمیت بیشتری دارد گزینه مناسبی است. برنج نیز به دلیل ماشین کاری مناسب و مقاومت قابل قبول در برابر خوردگی در برخی تاسیسات آب و تجهیزات رزوه ای کاربرد دارد. چدن، مس و آلیاژهای دیگر نیز بسته به طراحی سیستم قابل استفاده هستند و هیچ متریالی را نمی توان برای تمام شرایط بهترین گزینه دانست.

در سیستم های پلیمری، PVC، UPVC، CPVC، پلی اتیلن و پلی پروپیلن از مواد رایج برای تولید این اتصال هستند؛ اما محدوده کاربرد آنها با یکدیگر تفاوت دارد. PVC و UPVC در بسیاری از شبکه های آب و فاضلاب به کار می روند، در حالی که برخی پلیمرهای مهندسی برای دما یا شرایط شیمیایی خاص انتخاب می شوند. یکی از اصول مهم این است که متریال بوشن با لوله، سیال و روش اتصال سازگاری داشته باشد. برای نمونه، اختلاف زیاد رفتار حرارتی دو ماده در یک شبکه ممکن است هنگام تغییر دما تنش اضافی ایجاد کند. به همین دلیل انتخاب جنس نباید صرفا با توجه به قیمت انجام شود و مقاومت مکانیکی، خوردگی، انبساط حرارتی و طول عمر مورد انتظار نیز باید بررسی شوند.

هنگام انتخاب بوشن به چه نکاتی توجه کنیم؟

انتخاب بوشن مناسب از مشخص کردن نوع کاربرد آغاز می شود. ابتدا باید سایز اسمی لوله و قطر اتصال مقابل تعیین شود و سپس نوع رزوه، جوشی یا چسبی بودن سیستم بررسی گردد. در خطوط تحت فشار، فشار طراحی و فشار کاری معمول باید با ظرفیت اتصال تطبیق داده شود. دمای سیال نیز اهمیت دارد؛ زیرا افزایش دما می تواند مقاومت بعضی پلیمرها یا عملکرد مواد آب بندی را تغییر دهد. عامل بعدی نوع سیال است. آب، بخار، روغن، مواد شیمیایی و گازها رفتار یکسانی در برابر متریال ندارند و ممکن است یک جنس در تماس با سیال خاص دچار خوردگی یا تخریب شود. به همین دلیل مشخصات فنی سیستم باید پیش از انتخاب اتصال مشخص باشد.

شرایط محیط نصب نیز باید بررسی شود. قرار گرفتن اتصال در فضای باز، محیط مرطوب، محل دارای بخارات خورنده یا نقطه ای با لرزش مداوم می تواند انتخاب جنس یا روش نصب را تغییر دهد. در مسیرهایی که تعمیرات دوره ای انجام می شود، اتصال قابل باز شدن ممکن است عملی تر از مدل دائمی باشد؛ اما در خطوط حساس صنعتی ممکن است اولویت با اتصال جوشی باشد. کیفیت ساخت، یکنواختی رزوه، ضخامت بدنه، سلامت سطح و انطباق با استاندارد پروژه نیز اهمیت دارند. مهم ترین معیارهای انتخاب عبارتند از:

• قطر و سایز اتصال: باید با لوله و تجهیز مقابل هماهنگ باشد.
• نوع اتصال: رزوه ای، جوشی، چسبی یا تعمیری باید بر اساس ساختار شبکه انتخاب شود.
• فشار و دما: ظرفیت قطعه باید متناسب با شرایط واقعی خط باشد.
• نوع سیال: جنس اتصال باید در برابر سیال عبوری مقاومت کافی داشته باشد.
• شرایط محیطی: رطوبت، مواد خورنده و لرزش باید بررسی شوند.
• کیفیت ساخت: رزوه، ضخامت بدنه و سطح قطعه نباید دارای نقص موثر باشد.
• قابلیت تعمیر: در بعضی مسیرها امکان باز کردن اتصال در آینده اهمیت زیادی دارد.

بوشن یکی از اتصالات مهم در سیستم های لوله کشی است که برای اتصال دو بخش، تغییر سایز مسیر، تعمیر لوله و ایجاد ارتباط میان اتصالات مختلف استفاده می شود. مدل های مغزی، روپیچ توپیچ، کاهنده، یک سر دنده، پلاستیکی، جوشی و تعمیری هرکدام برای شرایط مشخصی طراحی شده اند و تفاوت در ساختار آنها باعث می شود کاربرد یکسانی نداشته باشند. به همین دلیل، شناخت نوع اتصال و عملکرد هر مدل پیش از خرید اهمیت زیادی دارد.

در انتخاب اتصال بوشن باید عواملی مانند قطر لوله، جنس قطعه، نوع سیال، فشار و دمای کاری، روش اتصال و شرایط محیط نصب بررسی شوند. انتخاب نادرست می تواند باعث نشتی، کاهش دوام اتصال یا افزایش هزینه تعمیرات شود، در حالی که استفاده از بوشن مناسب به افزایش ایمنی و عملکرد بهتر شبکه کمک می کند. بنابراین بهتر است مشخصات فنی بوشن همیشه با نیاز واقعی سیستم لوله کشی تطبیق داده شود.
