برش پانچ چیست؟ کاربردها و نحوه عملکرد

برش پانچ یکی از روش های سریع و دقیق برای ایجاد سوراخ، شیار و شکل های مشخص روی ورق فلزی است. در این فرایند، ابزار بالایی که پانچ نام دارد با نیروی کنترل شده به ورق فشار وارد می کند و آن را به داخل قالب زیرین می راند. در نتیجه، بخش مورد نظر از ورق جدا می شود و سوراخ یا فرم دلخواه به وجود می آید. این روش در ساخت تابلوهای برق، قطعات صنعتی، سازه های فلزی، ورق های مشبک و تجهیزات ساختمانی کاربرد زیادی دارد. نوع ورق، ضخامت، شکل سوراخ و تعداد قطعات مشخص می کنند که پانچ دستی، هیدرولیکی یا CNC مناسب تر است. هنگام برآورد هزینه پروژه نیز علاوه بر اجرت دستگاه و ابزار، عواملی مانند قیمت آهن، مقدار پرت ورق، تعداد ضربه ها و نیاز به پرداخت لبه ها باید در نظر گرفته شوند.

برای پاسخ ساده به پرسش برش پانچ چیست، می توان آن را نوعی برش مکانیکی دانست که با همکاری پانچ و ماتریس انجام می شود. برخلاف برش حرارتی، در این روش فلز ذوب نمی شود و جداسازی بر اثر فشار و تنش برشی اتفاق می افتد. به همین دلیل، سرعت تولید بالا است و در صورت انتخاب درست ابزار، سوراخ ها با اندازه تکرارپذیر ایجاد می شوند. البته کیفیت نتیجه به فاصله میان پانچ و قالب، تیزی ابزار، ضخامت و استحکام ورق وابسته است. اگر این فاصله نامناسب باشد، لبه سوراخ ممکن است پلیسه زیاد، تغییر شکل یا ترک داشته باشد. همچنین قیمت ورق بر هزینه نهایی قطعه اثر مستقیم دارد؛ زیرا انتخاب چیدمان مناسب سوراخ ها و کاهش پرت می تواند مصرف ماده اولیه را کم کند. در این مقاله مرکزآهن، انواع روش های پانچ، نحوه کار دستگاه، کاربردها، مزایا، معایب و عوامل موثر بر قیمت این فرایند بررسی می شوند.

برش پانچ چیست؟

در پاسخ به پرسش برش پانچ چیست باید گفت برش پانچ فرایندی است که در آن یک سنبه یا پانچ از بالا به ورق نیرو وارد می کند و ورق را در مقابل ماتریس یا قالب زیرین می برد. با افزایش نیرو، ابتدا ورق کمی تغییر شکل می دهد، سپس تنش برشی در اطراف لبه ابزار بیشتر می شود و در نهایت قطعه کوچکی از ورق جدا می گردد. این قطعه جدا شده را معمولا پولک یا ضایعات پانچ می نامند. شکل سوراخ به شکل ابزار بستگی دارد و می تواند گرد، مربع، مستطیل، لوبیایی یا طرحی خاص باشد. در تولید ورق مشبک، تعداد زیادی سوراخ با فاصله منظم ایجاد می شود و عواملی مانند قطر سوراخ، فاصله مرکز تا مرکز و درصد سطح باز بر کاربرد محصول اثر می گذارند. قیمت ورق پانچ نیز به جنس و ضخامت ورق، نوع سوراخ، تراکم پانچ، ابعاد شیت و حجم سفارش وابسته است.

در انتخاب پانچ باید به جنس ورق، ضخامت، استحکام کششی، اندازه سوراخ و ظرفیت دستگاه توجه شود. هرچه ورق ضخیم تر یا مقاوم تر باشد، نیروی بیشتری برای جداسازی لازم است. فاصله مناسب میان پانچ و ماتریس نیز اهمیت زیادی دارد؛ فاصله کم می تواند فشار ابزار و استهلاک را بالا ببرد و فاصله زیاد ممکن است پلیسه و تغییر شکل لبه را افزایش دهد. کنترل برش پانچ شامل بررسی هم راستایی ابزار، تیزی لبه ها، نیروی دستگاه، روانکاری و کیفیت قطعه پس از هر مرحله تولید است. پانچ برای تولید انبوه سوراخ های تکراری بسیار اقتصادی است، اما برای بعضی طرح های پیچیده، ضخامت های خاص یا تیراژ کم باید با لیزر، پلاسما و روش های دیگر مقایسه شود. بنابراین بهترین روش برشکاری ورق همیشه پانچ نیست و انتخاب نهایی باید بر اساس دقت، سرعت، هزینه ابزار، تیراژ و کیفیت لبه انجام شود.

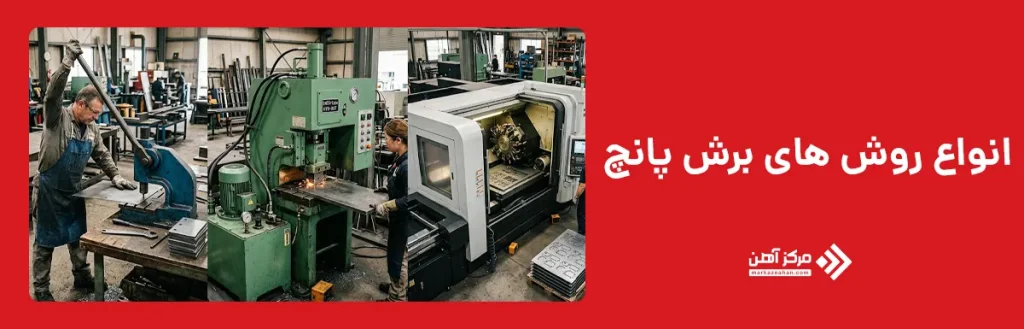

انواع روش های برش پانچ

انواع روش های برش پانچ بر اساس نیروی محرک دستگاه، میزان کنترل، دقت، سرعت و حجم تولید به سه گروه اصلی دستی، هیدرولیکی و CNC تقسیم می شوند. هر روش برای شرایط مشخصی مناسب است و نمی توان یک مدل را برای همه پروژه ها بهترین گزینه دانست. پانچ دستی بیشتر برای ورق های نازک، سوراخ های محدود و کارهای ساده کارگاهی استفاده می شود. مدل هیدرولیکی با ایجاد نیروی بیشتر، امکان پانچ ورق های ضخیم تر و قطعات مقاوم تر را فراهم می کند. پانچ CNC نیز زمانی کاربرد دارد که تعداد سوراخ ها زیاد، طرح پیچیده یا دقت و تکرارپذیری بالا مورد نیاز باشد.

انتخاب روش مناسب باید با توجه به جنس ورق، ضخامت، ابعاد قطعه، شکل سوراخ و تیراژ تولید انجام شود. برای مثال، ساخت چند سوراخ ساده روی یک ورق نازک ممکن است با دستگاه دستی اقتصادی باشد، اما تولید صدها قطعه یکسان با سوراخ های متعدد به دستگاه CNC نیاز دارد. همچنین ظرفیت دستگاه باید با نیروی لازم برای برش هماهنگ باشد. استفاده از دستگاه ضعیف برای ورق ضخیم می تواند باعث ناقص شدن سوراخ، آسیب دیدن ابزار یا تغییر شکل ورق شود.

نوع پانچ و ماتریس نیز در هر روش اهمیت دارد. ابزار باید با شکل و اندازه سوراخ هماهنگ باشد و فاصله آن با ماتریس بر اساس جنس و ضخامت ورق تنظیم شود. کنترل وضعیت لبه ابزار، روانکاری، هم راستایی و تخلیه ضایعات باعث افزایش کیفیت و کاهش خرابی می شود. در ادامه، روش های دستی، هیدرولیکی و CNC را جداگانه بررسی می کنیم.

برش پانچ دستی

برش پانچ دستی ساده ترین روش پانچ کاری است و نیروی لازم در آن با دست، اهرم یا پیچ مکانیکی تامین می شود. این روش بیشتر برای ایجاد تعداد محدودی سوراخ روی ورق های نازک، تسمه، قطعات کوچک و بعضی پروفیل های سبک به کار می رود. ابزارهای دستی ممکن است به شکل انبر پانچ، دستگاه رومیزی اهرمی یا پانچ پیچی باشند. کاربر قطعه را در محل مناسب قرار می دهد، ابزار را تنظیم می کند و با وارد کردن نیرو، بخش مورد نظر ورق را جدا می سازد.

مهم ترین مزیت پانچ دستی، هزینه خرید پایین، جابه جایی آسان و نیاز نداشتن به برق یا سیستم هیدرولیک است. این روش برای تعمیرگاه، کارگاه کوچک، نصب تجهیزات و پروژه هایی که سوراخ کاری محدود دارند مناسب است. با این حال، سرعت و دقت آن به مهارت کاربر وابسته است و برای تولید انبوه گزینه خوبی نیست. همچنین نیروی قابل تولید محدود است و نمی توان ورق های بسیار ضخیم یا فولادهای پرمقاومت را به راحتی پانچ کرد.

در استفاده از پانچ دستی، محل سوراخ باید دقیق علامت گذاری شود و قطعه هنگام اعمال نیرو حرکت نکند. کج قرار گرفتن ابزار می تواند سوراخ را نامنظم کند یا به لبه پانچ آسیب بزند. این روش برای تیراژ پایین اقتصادی است، اما با افزایش تعداد قطعات، خستگی کاربر و اختلاف میان سوراخ ها بیشتر می شود.

برش پانچ هیدرولیکی

برش پانچ هیدرولیکی با استفاده از فشار روغن، نیروی زیادی را به پانچ منتقل می کند. این روش برای ورق های ضخیم تر، قطعات مقاوم، نبشی، تسمه، صفحات اتصال و سازه های فلزی مناسب است. در دستگاه هیدرولیکی، پمپ روغن را تحت فشار قرار می دهد و جک، پانچ را به سمت ماتریس حرکت می دهد. نیروی یکنواخت و قابل کنترل دستگاه باعث می شود عملیات با فشار کمتر از طرف کاربر و دقت بیشتر نسبت به مدل دستی انجام شود.

مزیت اصلی پانچ هیدرولیکی، توان بالا و امکان کار با قطعات مختلف است. بسیاری از مدل ها قابلیت تعویض پانچ و ماتریس دارند و می توانند سوراخ هایی با قطر یا شکل متفاوت ایجاد کنند. این دستگاه ها در کارگاه های ساخت اسکلت فلزی، تابلو برق، سازه صنعتی و تولید قطعات اتصال کاربرد زیادی دارند. سرعت آنها از روش دستی بیشتر است، اما معمولا به اندازه دستگاه CNC برای تولید پیچیده و انبوه سریع نیستند.

پیش از پانچ کاری باید ظرفیت دستگاه، ضخامت مجاز ورق و قطر سوراخ بررسی شود. انتخاب ابزار نامناسب می تواند فشار بیش از حد به جک وارد کند یا باعث شکستن پانچ شود. نشتی روغن، افت فشار و فرسودگی آب بندها نیز عملکرد دستگاه را کاهش می دهند. کنترل دوره ای سیستم هیدرولیک، هم راستایی ابزار و تیزی لبه ها برای حفظ کیفیت ضروری است. رعایت فاصله دست از ناحیه برش و استفاده از تجهیزات ایمنی نیز اهمیت زیادی دارد.

برش پانچ CNC

برش پانچ CNC پیشرفته ترین روش برای ایجاد سوراخ، شیار، فرم و کانتورهای تکراری روی ورق است. در این روش، موقعیت ورق و حرکت ابزار با برنامه رایانه ای کنترل می شود. اپراتور طرح قطعه را در نرم افزار آماده می کند و دستگاه بر اساس مختصات مشخص، ورق را حرکت می دهد و پانچ را در نقاط تعیین شده پایین می آورد. این روش برای تولید قطعات با تعداد سوراخ زیاد، الگوهای منظم و تیراژ بالا بسیار مناسب است.

مزیت مهم دستگاه CNC، دقت و تکرارپذیری بالا است. تمام قطعات یک سفارش می توانند با ابعاد و فاصله های تقریبا یکسان تولید شوند. همچنین امکان استفاده از ابزارهای گرد، مربع، مستطیل و فرم دار وجود دارد. بعضی دستگاه ها علاوه بر سوراخ کاری، عملیات فرم دهی، ایجاد برجستگی، دریچه و خم های محدود را نیز انجام می دهند. با چیدمان درست قطعات روی ورق، مقدار پرت ماده اولیه کاهش پیدا می کند.

هزینه خرید، برنامه نویسی، نگهداری و ابزارهای دستگاه CNC بیشتر از روش های ساده است. بنابراین برای سفارش های بسیار محدود ممکن است اقتصادی نباشد. کیفیت کار نیز به برنامه صحیح، وضعیت ابزار، تنظیم فاصله پانچ و ماتریس و ثابت ماندن ورق بستگی دارد. ابزار کند می تواند پلیسه را افزایش دهد و برنامه نادرست باعث سوراخ کاری در محل اشتباه شود. با وجود این محدودیت ها، پانچ CNC برای کارخانه ها و خطوط تولیدی که سرعت، دقت و تیراژ اهمیت دارند، یکی از مناسب ترین روش ها محسوب می شود.

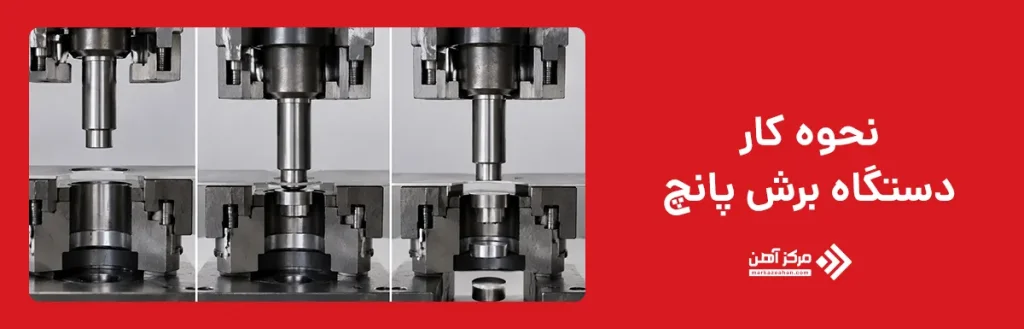

دستگاه برش پانچ چگونه کار می کند؟

دستگاه برش پانچ با وارد کردن نیروی عمودی و کنترل شده به ورق، بخش مشخصی از آن را جدا می کند. ورق بین دو ابزار اصلی یعنی پانچ و ماتریس قرار می گیرد. پانچ قطعه بالایی و متحرک دستگاه است و ماتریس در پایین ورق قرار دارد. با شروع عملیات، پانچ به سمت پایین حرکت می کند و ورق را روی دهانه ماتریس فشار می دهد. ابتدا سطح ورق کمی تغییر شکل می دهد، سپس تنش برشی در اطراف لبه ابزار بیشتر می شود و در نهایت بخش داخل محدوده پانچ از ورق جدا می گردد. ضایعه جدا شده از مسیر پایین ماتریس خارج می شود و سوراخ یا فرم مورد نظر روی ورق باقی می ماند.

کیفیت این فرایند به هماهنگی کامل پانچ و ماتریس وابسته است. میان لبه پانچ و دهانه ماتریس باید فاصله مشخصی وجود داشته باشد که به آن لقی ابزار گفته می شود. مقدار این فاصله با توجه به جنس و ضخامت ورق تعیین می شود. اگر لقی بسیار کم باشد، نیروی لازم افزایش پیدا می کند و ابزار زودتر فرسوده می شود. اگر لقی بیش از حد باشد، پلیسه، پارگی و تغییر شکل لبه بیشتر خواهد شد. تیزی ابزار، روانکاری، صاف بودن ورق و ثابت ماندن قطعه نیز بر نتیجه اثر دارند.

در دستگاه CNC، ورق با گیره های مخصوص حرکت می کند و کنترلر محل هر سوراخ را بر اساس برنامه مشخص می سازد. در مدل هیدرولیکی، جک فشار لازم را ایجاد می کند و در دستگاه دستی، نیرو توسط اهرم یا پیچ تامین می شود. کنترل برش پانچ شامل بررسی ابعاد سوراخ، میزان پلیسه، محل دقیق برش، صدای دستگاه و وضعیت ابزار است. اگر سوراخ ها نامنظم شوند یا صدای ضربه تغییر کند، باید پانچ، ماتریس و تنظیمات دستگاه بررسی شوند. همچنین ظرفیت دستگاه باید از نیروی لازم برای برش بیشتر باشد تا عملیات بدون فشار غیر عادی انجام شود.

کاربردهای برش پانچ

کاربردهای برش پانچ به ساخت سوراخ های ساده محدود نمی شود. این روش برای تولید شیار، شبکه، دریچه، محل عبور پیچ، جای اتصال، طرح های تکراری و فرم های مشخص روی ورق به کار می رود. سرعت بالای عملیات باعث شده پانچ در پروژه هایی که تعداد قطعات زیاد است، اهمیت ویژه ای داشته باشد. اگر ابزار و برنامه درست انتخاب شوند، تعداد زیادی قطعه با ابعاد تقریبا یکسان تولید می شوند و نیاز به اندازه گیری و سوراخ کاری جداگانه کاهش پیدا می کند. به همین دلیل، این روش در ساختمان سازی، صنایع فلزی، تولید تجهیزات، ساخت ماشین آلات و کارخانه های تولید ورق مشبک استفاده می شود.

نوع کاربرد، شکل ابزار مورد نیاز را مشخص می کند. برای ایجاد محل عبور پیچ، پانچ گرد یا بیضی مناسب است. برای ساخت دریچه های تهویه، ممکن است از پانچ های مستطیلی، فرم دار یا عملیات چند ضربه ای استفاده شود. در تولید بدنه تابلو برق و تجهیزات فلزی نیز سوراخ های کابل، کلید، پیچ و دریچه با دستگاه پانچ ایجاد می شوند. دستگاه های CNC می توانند چند نوع ابزار را در یک برنامه استفاده کنند و طرح های پیچیده تری بسازند.

یکی دیگر از کاربردهای مهم پانچ، ایجاد الگوهای منظم روی ورق است. ورق های سوراخ دار در نما، سقف کاذب، فیلتر، حفاظ، پله، تجهیزات تهویه و صنایع غذایی کاربرد دارند. میزان سطح باز، فاصله سوراخ ها و ضخامت ورق باید متناسب با کاربری انتخاب شوند. اگر فاصله سوراخ ها بسیار کم باشد، مقاومت ورق کاهش پیدا می کند و احتمال تغییر شکل آن بیشتر می شود.

انتخاب پانچ برای هر کاربرد باید با توجه به دقت، تیراژ، ضخامت، شکل قطعه و کیفیت لبه انجام شود. در بعضی سفارش ها، لیزر یا برش پلاسما مناسب تر هستند؛ اما برای سوراخ های تکراری و تولید انبوه، پانچ معمولا سرعت و صرفه اقتصادی خوبی دارد.

صنعت ساختمان

برش پانچ در صنعت ساختمان برای آماده سازی ورق ها، اتصالات و قطعات فلزی استفاده می شود. صفحات اتصال تیر و ستون، ورق های تقویتی، نبشی ها، تسمه ها، قطعات نما، سینی کابل و تجهیزات تاسیساتی به سوراخ هایی با اندازه و فاصله دقیق نیاز دارند. پانچ کاری باعث می شود محل عبور پیچ و اتصال قطعات پیش از انتقال به پروژه آماده شود. این کار سرعت نصب را افزایش می دهد و میزان سوراخ کاری دستی در محل ساختمان را کاهش می دهد.

در اجرای نماهای فلزی و ورق های دکوراتیو نیز از پانچ برای ایجاد طرح های منظم یا سفارشی استفاده می شود. این ورق ها علاوه بر ظاهر مناسب، می توانند عبور نور و هوا را کنترل کنند. در سقف کاذب، حفاظ، نرده، پله فلزی و پوشش تجهیزات نیز ورق پانچ کاربرد دارد. شکل و تراکم سوراخ ها باید با مقاومت مورد نیاز قطعه هماهنگ باشند؛ زیرا افزایش بیش از حد سطح باز می تواند استحکام ورق را کاهش دهد.

پانچ در ساخت سینی کابل، تابلو برق و پایه های تاسیساتی نیز نقش مهمی دارد. سوراخ های منظم امکان عبور کابل، نصب پیچ و تنظیم محل تجهیزات را فراهم می کنند. برای قطعات سازه ای، قطر سوراخ و فاصله آن تا لبه باید دقیقا مطابق نقشه باشد. سوراخ بزرگ، نزدیک به لبه یا خارج از محل می تواند ظرفیت اتصال را کاهش دهد. به همین دلیل، کنترل ابعاد و موقعیت سوراخ ها پس از پانچ کاری در پروژه های ساختمانی ضروری است.

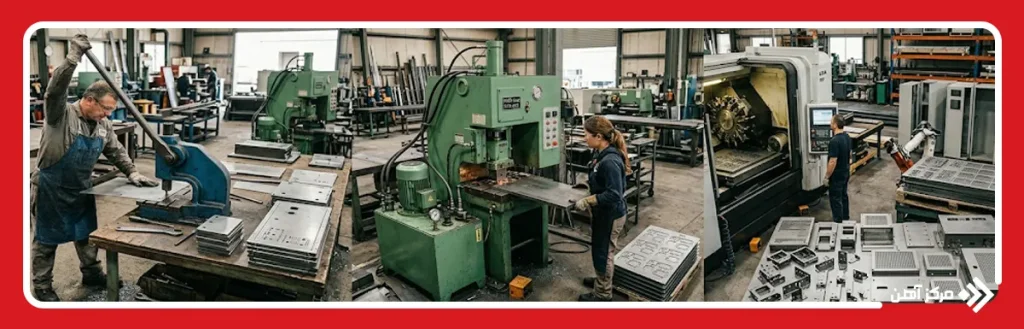

صنایع فلزی

در صنایع فلزی، برش پانچ برای تولید سریع قطعات ورقی و ایجاد سوراخ های تکراری استفاده می شود. کارخانه های ساخت تابلو برق، کابینت فلزی، قفسه، تجهیزات فروشگاهی، لوازم خانگی و بدنه ماشین آلات از این روش بهره می برند. ورق ابتدا بر اساس نقشه روی دستگاه قرار می گیرد و محل سوراخ ها، شیارها و فرم ها مشخص می شود. سپس پانچ در چند مرحله قسمت های مورد نظر را جدا می کند. در دستگاه های CNC، این عملیات با دقت و سرعت بیشتری انجام می شود.

یکی از مزایای پانچ در صنایع فلزی، امکان ترکیب چند عملیات در یک دستگاه است. بعضی دستگاه ها می توانند علاوه بر سوراخ کاری، برجستگی، فرورفتگی، دریچه یا خم محدود ایجاد کنند. این قابلیت تعداد مراحل تولید را کم می کند و نیاز به انتقال قطعه میان چند دستگاه را کاهش می دهد. البته برای هر عملیات باید ابزار مخصوص و برنامه مناسب وجود داشته باشد.

صنایع فلزی معمولا با ورق های فولادی، گالوانیزه، استیل و آلومینیوم کار می کنند. رفتار این ورق ها هنگام پانچ یکسان نیست. ورق استیل نیروی بیشتری نیاز دارد و ابزار را سریع تر فرسوده می کند. آلومینیوم نرم تر است و ممکن است به سطح ابزار بچسبد. ورق گالوانیزه نیز باید طوری پانچ شود که آسیب پوشش روی در اطراف سوراخ محدود بماند.

کنترل کیفیت در تولید صنعتی شامل بررسی اندازه سوراخ، فاصله ها، پلیسه، تابیدگی ورق و تکرارپذیری قطعات است. نگهداری منظم دستگاه و تیز کردن ابزار، از افزایش ضایعات و توقف خط تولید جلوگیری می کند.

ساخت قطعات صنعتی

برش پانچ در ساخت قطعات صنعتی برای ایجاد سوراخ، شیار، محل پیچ، دریچه و فرم های تکراری روی ورق استفاده می شود. قطعات ماشین آلات، بدنه دستگاه ها، صفحات اتصال، پایه های نگهدارنده، پنل های کنترل و کاور تجهیزات معمولا پیش از مونتاژ به برش های دقیق نیاز دارند. پانچ کاری کمک می کند این بخش ها با سرعت بالا و اندازه های یکسان تولید شوند. زمانی که یک قطعه باید در تعداد زیاد ساخته شود، استفاده از قالب مناسب یا دستگاه CNC می تواند زمان تولید را کاهش دهد و خطای انسانی را کمتر کند.

در ساخت قطعات صنعتی، محل سوراخ ها باید با نقشه فنی هماهنگ باشد. حتی چند میلی متر خطا ممکن است باعث شود قطعه هنگام مونتاژ با بخش های دیگر هماهنگ نباشد. نوع ورق نیز بر انتخاب ابزار اثر دارد. ورق فولادی معمولی، استیل، آلومینیوم و ورق گالوانیزه به نیروی پانچ و لقی متفاوتی نیاز دارند. همچنین برای قطعاتی که تحت بار یا لرزش قرار می گیرند، فاصله سوراخ تا لبه و فاصله میان سوراخ ها باید به درستی رعایت شود.

پس از پانچ کاری، قطعات از نظر پلیسه، تابیدگی، ترک و ابعاد بررسی می شوند. در صورت نیاز، لبه ها پلیسه گیری و صاف می شوند. استفاده از ابزار تیز، روانکاری مناسب و ثابت نگه داشتن ورق باعث بهتر شدن کیفیت قطعه می شود. در تولید صنعتی، کنترل دوره ای ابزار و ثبت نتایج اندازه گیری از تکرار خطا در تعداد زیاد قطعات جلوگیری می کند.

تولید ورق های فلزی سوراخ دار

یکی از مهم ترین کاربردهای برش پانچ، تولید ورق های فلزی سوراخ دار یا مشبک است. این ورق ها دارای تعداد زیادی سوراخ منظم هستند که می توانند به شکل گرد، مربع، مستطیل، شش ضلعی یا طرح های دیگر ایجاد شوند. ورق های سوراخ دار در فیلترها، محافظ دستگاه، نمای ساختمان، سقف کاذب، تجهیزات تهویه، پله فلزی، سبد صنعتی و خطوط تولید استفاده می شوند. نوع سوراخ، فاصله میان سوراخ ها و درصد سطح باز باید بر اساس کاربرد نهایی انتخاب شوند.

در فرایند تولید، ورق به صورت مرحله ای زیر ابزار حرکت می کند و پانچ با ضربه های تکراری الگوی مورد نظر را ایجاد می کند. در دستگاه CNC، حرکت ورق و محل هر ضربه با برنامه کنترل می شود. این روش امکان تولید طرح های دقیق و تکرارپذیر را فراهم می کند. اگر فاصله سوراخ ها بسیار کم باشد، ورق ممکن است استحکام خود را از دست بدهد یا هنگام پانچ تاب بردارد. به همین دلیل، طراحی الگو باید با ضخامت و جنس ورق هماهنگ باشد.

قیمت و کیفیت ورق سوراخ دار به مقدار ماده اولیه، تعداد ضربه ها، شکل سوراخ، ضخامت ورق، میزان پرت و نیاز به عملیات تکمیلی بستگی دارد. ورق ممکن است پس از پانچ به رنگ، پوشش گالوانیزه، خم کاری یا برش نهایی نیاز داشته باشد. بررسی پلیسه، نظم سوراخ ها و صاف بودن سطح از مراحل مهم کنترل کیفیت است. استفاده از ابزار فرسوده می تواند سوراخ ها را نامنظم و لبه ها را زبر کند.

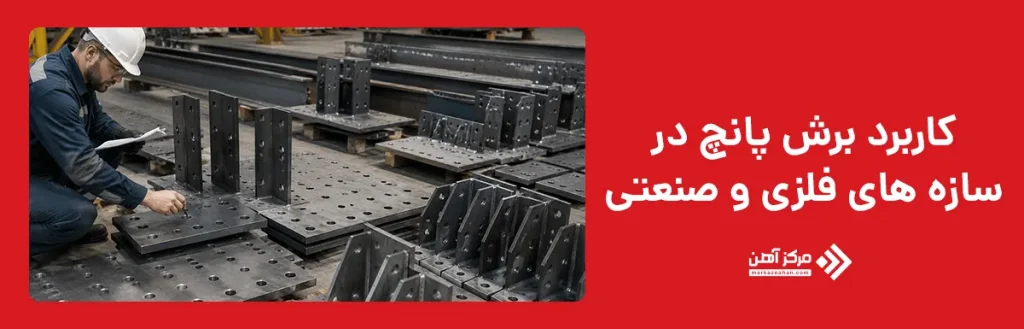

سازه های فلزی و صنعتی

در سازه های فلزی و صنعتی، برش پانچ برای آماده سازی صفحات اتصال، ورق های تقویتی، نبشی، تسمه، پلیت و بعضی قطعات اسکلت استفاده می شود. این قطعات معمولا با پیچ به تیر، ستون، بادبند یا اجزای دیگر متصل می شوند و به سوراخ هایی با قطر و فاصله دقیق نیاز دارند. پانچ کاری کارخانه ای باعث می شود قطعات پیش از ارسال به محل پروژه آماده شوند و سرعت نصب در کارگاه افزایش پیدا کند. این موضوع در پروژه های بزرگ که تعداد اتصال ها زیاد است، اهمیت بیشتری دارد.

در قطعات سازه ای، کیفیت سوراخ بر عملکرد اتصال اثر مستقیم دارد. سوراخ نباید بیش از حد بزرگ، بیضی یا نزدیک به لبه ورق باشد. همچنین فاصله سوراخ ها باید مطابق نقشه سازه و ضوابط طراحی باشد. اگر ابزار فرسوده باشد یا ورق هنگام پانچ حرکت کند، محل سوراخ تغییر می کند و ممکن است پیچ به درستی نصب نشود. برای ورق های ضخیم و مقاوم، دستگاه باید نیروی کافی داشته باشد تا برش کامل و تمیز انجام شود.

در برخی سازه های صنعتی، پانچ برای ساخت سکو، راهرو، حفاظ، پله مشبک و پوشش تجهیزات نیز استفاده می شود. ورق های پانچ شده می توانند عبور هوا، نور یا آب را ممکن کنند و در عین حال نقش حفاظ داشته باشند. با این حال، ایجاد سوراخ زیاد سطح خالص ورق را کاهش می دهد و ممکن است مقاومت آن را کم کند. به همین دلیل، تعداد و آرایش سوراخ ها باید از ابتدا در طراحی در نظر گرفته شوند و تغییر خودسرانه الگو در مرحله ساخت مجاز نیست.

مزایا و معایب برش پانچ

برش پانچ مزایای زیادی دارد و یکی از مهم ترین آنها سرعت بالا در تولید سوراخ ها و شکل های تکراری است. زمانی که ابزار مناسب آماده باشد، دستگاه می تواند تعداد زیادی قطعه مشابه را در مدت کوتاه تولید کند. این ویژگی برای کارخانه ها و سفارش های با تیراژ بالا بسیار مهم است. دقت و تکرارپذیری مناسب، کاهش زمان سوراخ کاری و امکان ایجاد شکل های مختلف از دیگر مزایای این روش هستند. در دستگاه CNC، محل سوراخ ها بر اساس برنامه مشخص می شود و خطای اندازه گیری دستی کاهش پیدا می کند.

از دیگر مزایا می توان به نبود حرارت مستقیم اشاره کرد. در پانچ کاری فلز ذوب نمی شود و ناحیه متاثر از حرارت مانند برش لیزر یا پلاسما ایجاد نمی گردد. همچنین بعضی دستگاه ها می توانند علاوه بر سوراخ کاری، برجستگی، فرورفتگی یا دریچه ایجاد کنند. این قابلیت تعداد مراحل تولید را کمتر می کند. اگر چیدمان قطعات روی ورق درست باشد، پرت ماده اولیه نیز کاهش می یابد.

با این حال، برش پانچ محدودیت هایی دارد. ساخت یا خرید ابزار مخصوص برای شکل های خاص هزینه بر است و برای تیراژ پایین همیشه صرفه اقتصادی ندارد. ضخامت، سختی و ابعاد ورق نیز باید با ظرفیت دستگاه هماهنگ باشند. در ورق های بسیار ضخیم یا شکل های پیچیده، روش های دیگر ممکن است مناسب تر باشند.

ایجاد پلیسه، تاب برداشتن ورق و فرسودگی پانچ و ماتریس از معایب دیگر هستند. کیفیت نامناسب ابزار یا لقی نادرست می تواند لبه سوراخ را خراب کند. همچنین محل سوراخ ها معمولا به شکل ابزار وابسته است و انعطاف پانچ از برش لیزری کمتر است. انتخاب صحیح روش باید با توجه به تیراژ، دقت، ضخامت و هزینه انجام شود.

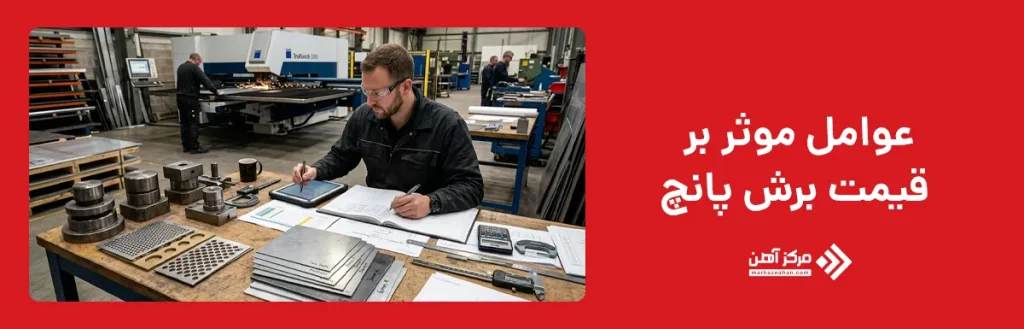

عوامل موثر بر قیمت برش پانچ

قیمت برش پانچ به یک عامل مشخص محدود نمی شود و بر اساس جنس ورق، ضخامت، تعداد سوراخ ها، شکل برش، ابعاد قطعه و تیراژ سفارش تعیین می شود. هرچه ورق ضخیم تر یا مقاوم تر باشد، دستگاه باید نیروی بیشتری وارد کند و احتمال فرسودگی ابزار نیز افزایش می یابد. برای مثال، پانچ کاری ورق استیل معمولا هزینه بیشتری از ورق فولادی نازک دارد؛ زیرا استیل سخت تر است و فشار بیشتری به پانچ و ماتریس وارد می کند. نوع دستگاه نیز مهم است. دستگاه دستی برای سفارش های ساده و محدود مناسب است، در حالی که پانچ هیدرولیکی و CNC هزینه تجهیزات، تنظیمات و اپراتوری بیشتری دارند.

شکل و تعداد سوراخ ها اثر مستقیمی بر اجرت دارند. سوراخ های گرد و استاندارد معمولا ابزار آماده دارند، اما برای شکل های خاص ممکن است ساخت پانچ و ماتریس جدید لازم باشد. در چنین شرایطی هزینه قالب به مبلغ سفارش اضافه می شود. تعداد ضربه های دستگاه، فاصله سوراخ ها و پیچیدگی برنامه CNC نیز زمان تولید را تغییر می دهند. هرچه تعداد سوراخ های یک ورق بیشتر باشد، استهلاک ابزار و زمان دستگاه افزایش می یابد.

تیراژ سفارش نیز نقش مهمی دارد. در سفارش های بالا، هزینه تنظیم دستگاه و ساخت ابزار میان تعداد بیشتری قطعه تقسیم می شود و قیمت هر قطعه کاهش پیدا می کند. در مقابل، برای چند قطعه محدود، هزینه آماده سازی سهم بیشتری از قیمت نهایی دارد. عملیات تکمیلی مانند پلیسه گیری، خم کاری، رنگ، پوشش، بسته بندی و حمل نیز باید محاسبه شوند. همچنین میزان پرت ورق و کیفیت ماده اولیه بر هزینه اثر دارند. برای دریافت قیمت دقیق، نقشه، جنس، ضخامت، ابعاد، تعداد و کیفیت مورد انتظار باید به واحد تولید ارائه شوند.

عامل موثر	توضیحات	تاثیر بر قیمت
جنس ورق	شامل فولاد، استیل و آلیاژهای خاص	هرچه سخت‌ تر (مثل استیل) → افزایش هزینه
ضخامت ورق	میزان ضخامت و مقاومت ماده	افزایش ضخامت → افزایش نیروی پانچ و قیمت بالاتر
نوع دستگاه	دستی، هیدرولیکی، CNC	دستگاه CNC و هیدرولیکی → هزینه بیشتر
شکل سوراخ‌ ها	گرد، مربع یا اشکال خاص	اشکال خاص → نیاز به قالب جدید و افزایش هزینه
تعداد سوراخ‌ ها	تعداد پانچ روی هر قطعه	افزایش تعداد → افزایش زمان و استهلاک ابزار
ابعاد قطعه	اندازه کلی ورق یا قطعه	ابعاد بزرگ‌ تر → زمان و هزینه بیشتر
تیراژ سفارش	تعداد کل قطعات سفارش	تیراژ بالا → کاهش قیمت واحد
عملیات تکمیلی	پلیسه‌ گیری، رنگ، خم‌ کاری و بسته‌ بندی	هر عملیات اضافه → افزایش قیمت نهایی
پرت ورق	میزان ضایعات تولیدی	پرت بیشتر → افزایش هزینه تمام‌ شده
پیچیدگی برنامه CNC	نیاز به برنامه‌ ریزی خاص دستگاه	پیچیدگی بالا → افزایش هزینه تولید

برش پانچ روشی مکانیکی برای ایجاد سوراخ، شیار و فرم های تکراری روی ورق فلزی است که با حرکت پانچ داخل ماتریس انجام می شود. این روش در صنعت ساختمان، تولید قطعات صنعتی، سازه های فلزی، تابلو برق و ساخت ورق های سوراخ دار کاربرد گسترده ای دارد. پانچ دستی برای کارهای سبک و محدود، مدل هیدرولیکی برای ورق های مقاوم تر و پانچ CNC برای تولید دقیق و انبوه مناسب است. کیفیت کار به جنس و ضخامت ورق، لقی میان ابزارها، تیزی پانچ، ظرفیت دستگاه و کنترل برش پانچ بستگی دارد. سرعت بالا و تکرارپذیری از مهم ترین مزایای این روش هستند، اما هزینه ابزار، ایجاد پلیسه و محدودیت در شکل های پیچیده نیز باید در نظر گرفته شوند. انتخاب درست دستگاه و کنترل منظم ابزار باعث کاهش ضایعات، افزایش کیفیت سوراخ ها و کم شدن هزینه نهایی تولید خواهد شد.
