میلگرد همبندی چیست و چه کاربردی دارد؟
دسترسی سریع به محتوای این مطلب
رعایت ایمنی ساختمان و جلوگیری از خطراتی مانند برق گرفتگی در حین صاعقه و آتش سوزی، اهمیت زیادی دارد. عدم ایمنی اتصالات برقی در سازه های ساختمانی می تواند باعث ایجاد آتش سوزی و مرگ و میر شود. برای جلوگیری از چنین حوادث و خساراتی، روش های مختلفی پیشنهاد شده اند. یکی از بهترین روش ها، استفاده از سیستم همبندی با میلگرد در ساختمان سازی است. با به کارگیری میلگرد همبندی می توان اختلاف پتانسیل بین سازه، بدنه و تاسیسات الکتریکی و غیرالکتریکی فلزی را در ساختمان ها از بین برد. در نتیجه، خطر آتش سوزی و برق گرفتگی ناشی از این امر کاهش پیدا خواهد کرد. قیمت میلگرد از نوع همبندی و سایر انواع این محصول در سایت مرکزآهن قابل مشاهده است.
میلگرد همبندی چیست؟

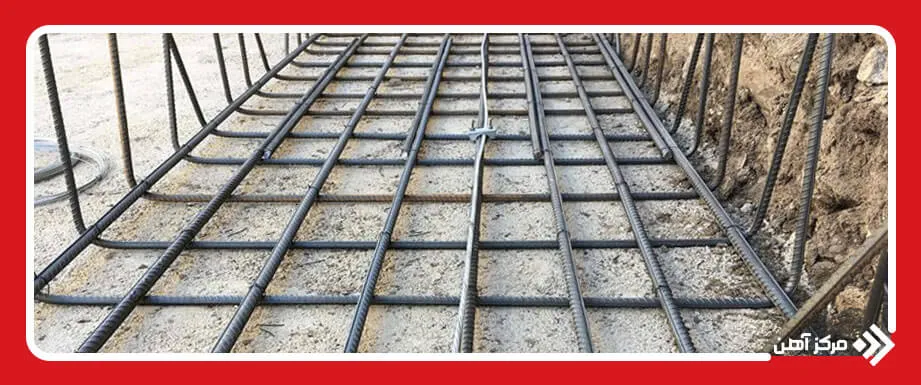

میلگرد همبندی یک هادی فلزی پیوسته است که در بخش های مختلف ساختمان، به ویژه داخل فونداسیون، کف ها، ستون ها و مسیرهای تاسیساتی اجرا می شود تا تمام اجزای فلزی سازه از نظر الکتریکی به یکدیگر متصل شوند. هدف اصلی این میلگرد، ایجاد هم پتانسیلی میان شبکه آرماتور، اسکلت فلزی، لوله های فلزی، بدنه تجهیزات الکتریکی و سایر اجزای رسانای ساختمان است. زمانی که این اجزا دارای پتانسیل الکتریکی یکسان باشند، احتمال عبور جریان خطرناک از بدن انسان یا ایجاد جرقه میان قطعات فلزی کاهش پیدا می کند. همبندی فونداسیون برخلاف میلگردهای سازه ای، با هدف تحمل بارهای کششی یا فشاری انتخاب نمی شود؛ بلکه پیوستگی الکتریکی، کیفیت اتصالات، مقاومت پایین مسیر و امکان انتقال ایمن جریان خطا در انتخاب و اجرای آن اهمیت دارد.
شبکه میلگرد همبندی معمولا پیش از بتن ریزی و مطابق نقشه تاسیسات الکتریکی اجرا می شود و باید در تمام مسیر دارای اتصال مطمئن و پیوسته باشد. اتصال بخش های مختلف این شبکه می تواند با جوشکاری استاندارد، بست های مکانیکی تاییدشده یا روش های مشخص شده در نقشه اجرایی انجام شود. سپس نقطه خروجی شبکه به شینه اصلی همبندی و سیستم اتصال زمین ساختمان متصل می شود تا در زمان وقوع اتصالی، نشت جریان یا اضافه ولتاژ ناشی از صاعقه، اختلاف پتانسیل میان اجزای فلزی به حداقل برسد. نوع، قطر و مقدار میلگرد مورد نیاز به ابعاد ساختمان، نوع سازه، سطح حفاظت و نقشه طراحی بستگی دارد؛ بنابراین علاوه بر بررسی قیمت آهن، رعایت مشخصات فنی و تایید مهندس طراح و ناظر نیز در اجرای صحیح این سیستم ضروری است.
انواع میلگرد همبندی در ساختمان
از جمله الزامات و مقررات ساختمان سازی و عمران، استفاده از میلگرد همبندی است. ایجاد شبکه همبندی در ساختمان ها مانع خطراتی همچون برق گرفتگی، خراب شدن دستگاه ها و سایر تجهیزات الکتریکی و مخابراتی می شود. در این سیستم با انجام اتصال الکتریکی بین سازه های فلزی به یکدیگر، از ایجاد اختلاف پتانسیل خطرناک و عبور جریان الکتریکی در بین آنها جلوگیری خواهد شد. به عبارت دیگر، همبندی باعث پایین آوردن ولتاژ تماسی در داخل ساختمان و زمین می شود. با توجه به موقعیت قرارگیری همبندی و همچنین تجهیزات به کار برده شده، می توان همبندی را به دو دسته همبندی اصلی و همبندی تکمیلی یا اضافی دسته بندی کرد.
همبندی اصلی
در همبندی اصلی، تمام اجزای فلزی اصلی ساختمان از طریق یک شبکه هادی به سیستم اتصال زمین متصل می شوند تا اختلاف پتانسیل میان آنها از بین برود. این بخش، پایه اصلی حفاظت الکتریکی ساختمان را تشکیل می دهد و در زمان وقوع اتصال کوتاه، نشتی جریان یا برخورد صاعقه، مسیر مناسبی برای انتقال جریان به زمین فراهم می کند. اجزای همبندی اصلی شامل لوله های فلزی آب، گاز و فاضلاب، غلاف فلزی کابل های برق و مخابرات، شبکه آرماتور فونداسیون و اسکلت بتنی، تیرها و ستون های اسکلت فلزی و سایر تجهیزات فلزی ثابت ساختمان هستند که همگی به صورت الکتریکی به یکدیگر متصل می شوند.
همبندی تکمیلی یا اضافی
همبندی تکمیلی یا اضافی در فضاهایی اجرا می شود که احتمال تماس همزمان افراد با تجهیزات برقی و سطوح فلزی بیشتر است و خطر برق گرفتگی افزایش پیدا می کند. این نوع همبندی با ایجاد اتصال بین تجهیزات فلزی و هادی های حفاظتی، اختلاف ولتاژ تماسی را به حداقل می رساند و ایمنی کاربران را افزایش می دهد. از مهم ترین محل های اجرای آن می توان به حمام، سرویس بهداشتی، آشپزخانه، سونا، استخر، اتاق های عمل بیمارستان، موتورخانه و سایر محیط های مرطوب اشاره کرد. همچنین بدنه فلزی تجهیزاتی مانند ماشین لباسشویی، ماشین ظرفشویی، یخچال، وسایل روشنایی، پریزهای برق و دیگر تجهیزات رسانا در این فضاها به شبکه همبندی تکمیلی متصل می شوند.
مشخصات فنی میلگرد همبندی
مشخصات فنی میلگرد همبندی باید براساس نقشه های تاسیسات الکتریکی، نوع سازه، ابعاد فونداسیون و الزامات مهندس طراح تعیین شود. این میلگرد باید بتواند یک مسیر رسانای پیوسته و کم مقاومت میان اجزای فلزی ساختمان ایجاد کند. اجرای شبکه معمولا هم زمان با آرماتوربندی و پیش از بتن ریزی انجام می شود؛ زیرا اجرای همبندی بعد از بتن ریزی دشوارتر است و ممکن است پیوستگی کامل شبکه را فراهم نکند. مهم ترین مشخصات فنی این سیستم عبارت اند از:
- استفاده از میلگرد فولادی سالم و بدون خوردگی شدید
- انتخاب سایز میلگرد همبندی مطابق نقشه اجرایی
- اجرای پیوسته شبکه در تمام بخش های تعیین شده
- اتصال مطمئن میلگردها در محل تقاطع
- اتصال شبکه به آرماتورهای اصلی سازه
- اجرای همبندی فونداسیون پیش از بتن ریزی
- پیش بینی نقاط خروجی برای اتصال به سیستم زمین
- اتصال اجزای فلزی اصلی ساختمان به شبکه
- حفظ پیوستگی الکتریکی در تمام مسیر
- جلوگیری از قطع شدن مسیر در درزهای اجرایی
- استفاده از بست یا اتصال مکانیکی استاندارد
- محافظت از نقاط اتصال در برابر خوردگی
- کنترل شبکه پیش از بتن ریزی
- ثبت مسیر همبندی در نقشه های اجرایی
- تایید نهایی توسط مهندس ناظر
سایز میلگرد همبندی
در اجرای میلگرد همبندی می توان از میلگردهای اصلی سازه یا میلگردهای اضافی و مستقل استفاده کرد. یکی از مهم ترین نکات در انتخاب میلگرد همبندی، تعیین قطر مناسب آن براساس نقشه اجرایی و ضوابط فنی ساختمان است. در بسیاری از پروژه ها حداقل قطر میلگرد همبندی 8 میلی متر در نظر گرفته می شود و استفاده از قطر کمتر مجاز نیست. همچنین در شرایطی که سطح مقطع هادی اصلی فاز ساختمان بیش از 95 میلی متر مربع باشد، می توان مطابق نقشه و تایید مهندس طراح از میلگرد با قطر 10 میلی متر استفاده کرد. انتخاب نهایی قطر میلگرد باید با توجه به نوع سازه، ابعاد ساختمان و الزامات سیستم اتصال زمین انجام شود.
یکی از روش های متداول برای ایجاد اتصال مطمئن میان میلگردهای شبکه همبندی، جوشکاری است. در اتصال همپوشانی میلگردهای همبندی، دو میلگرد باید به اندازه تعیین شده در نقشه اجرایی روی یکدیگر قرار بگیرند و اتصال آنها به صورت کامل و پیوسته انجام شود. در برخی دستورالعمل های اجرایی، حداقل طول همپوشانی 10 سانتی متر در نظر گرفته می شود؛ با این حال مقدار نهایی باید مطابق ضوابط پروژه و نظر مهندس ناظر باشد. برای اجرای همبندی می توان از میلگرد ساده یا آجدار استفاده کرد، مشروط بر اینکه پیوستگی الکتریکی شبکه به طور کامل تامین شود. میلگرد ساده سطحی صاف و صیقلی دارد، در حالی که سطح میلگرد آجدار دارای برجستگی هایی با الگوهای مختلف است. اختلاف قیمت میلگرد ساده و آجدار نیز می تواند بر هزینه نهایی اجرای شبکه همبندی تاثیر بگذارد.
| محل یا نوع استفاده | سایز رایج میلگرد همبندی | توضیح |
|---|---|---|
| شبکه همبندی فونداسیون ساختمان های معمولی | 8 میلی متر | حداقل سایز رایج در بسیاری از پروژه های ساختمانی |
| فونداسیون های بزرگ یا سازه های چند طبقه | 10 میلی متر | برای افزایش دوام و پیوستگی شبکه استفاده می شود |
| سازه های صنعتی یا ساختمان های با تجهیزات الکتریکی متعدد | 10 تا 12 میلی متر | انتخاب نهایی باید بر اساس محاسبات و نقشه تایید شده باشد |
| اتصال اجزای فلزی به شبکه همبندی | 8 تا 10 میلی متر | متناسب با ابعاد سازه و نوع اتصال تعیین می شود |
| همبندی سقف، خرپشته و چاه آسانسور | 8 میلی متر | در صورت پیش بینی در نقشه اجرایی |
| استفاده از میلگردهای اصلی فونداسیون به عنوان هادی همبندی | مطابق میلگرد سازه | باید پیوستگی الکتریکی و کیفیت اتصالات کنترل شود |
| پروژه های دارای سیستم حفاظت در برابر صاعقه | مطابق طراحی تخصصی | سایز میلگرد باید بر اساس استاندارد صاعقه و محاسبات مهندس برق تعیین شود |
کاربرد میلگرد همبندی
میلگرد همبندی برای ایجاد پیوستگی الکتریکی میان اجزای فلزی ساختمان و کاهش اختلاف پتانسیل خطرناک به کار می رود. اجرای میلگرد همبندی باید براساس نقشه تاسیسات برقی و پیش از بتن ریزی انجام شود تا مسیر هادی پیوسته ای در بخش های مختلف سازه شکل بگیرد. آشنایی با نحوه اجرای میلگرد همبندی در فونداسیون، ستون ها و سایر قسمت های ساختمان، نقش مهمی در افزایش ایمنی و عملکرد صحیح سیستم اتصال زمین دارد. مهم ترین کاربردهای این میلگرد عبارت اند از:
- کاهش خطر برق گرفتگی
- کاهش ولتاژ تماسی
- هم پتانسیل کردن اجزای فلزی ساختمان
- اتصال شبکه آرماتور به سیستم زمین
- حفاظت از تجهیزات الکتریکی و مخابراتی
- انتقال ایمن جریان نشتی
- کاهش احتمال ایجاد جرقه الکتریکی
- افزایش ایمنی در زمان اتصال کوتاه
- کمک به عملکرد صحیح تجهیزات حفاظتی
- اتصال لوله های فلزی آب و گاز
- اتصال تیرها و ستون های فلزی
- ایجاد پیوستگی الکتریکی در فونداسیون
- افزایش ایمنی فضاهای مرطوب
- کاهش آسیب ناشی از اضافه ولتاژ
- تکمیل سیستم حفاظتی ساختمان
نحوه اجرای میلگرد همبندی

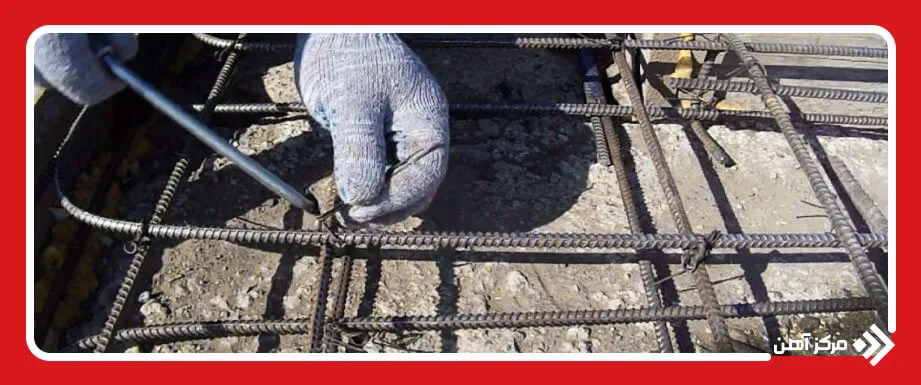

با توجه به این که تیرها و ستون های فلزی رسانای الکتریسیته هستند، نحوه اتصال آنها به یکدیگر اهمیت زیادی دارد. برای این منظور از میلگرد همبندی جهت ایجاد ارتباط میان سازه های فلزی سقف، کف و ستون ها استفاده می شود. به طور کلی، اجرای میلگرد همبندی در دو مرحله انجام می شود. مرحله اول پیش از بتن ریزی و هم زمان با اجرای فونداسیون ساختمان و بخش های موردنظر صورت می گیرد. مرحله دوم نیز پس از بتن ریزی انجام می شود و قسمت های مختلفی از سازه و تاسیسات را شامل می شود.
توجه داشته باشید که به کارگیری میلگرد همبندی در اسکلت فلزی و بتنی با روش های متفاوتی انجام می شود. در سازه دارای اسکلت فلزی، ممکن است به دلیل پیوستگی الکتریکی اجزای فلزی، اجرای شبکه مستقل همبندی در تمام طبقات ضروری نباشد؛ با این حال این موضوع باید براساس نقشه و نظر مهندس طراح تعیین شود. در مقابل، اجرای شبکه میلگرد همبندی در کف پایین ترین طبقه یا روی فونداسیون برای ایجاد مسیر مناسب انتقال جریان الکتریکی و اتصال به سیستم زمین اهمیت زیادی دارد.
نحوه اجرای همبندی با میلگرد قبل از بتن ریزی
در اجرای همبندی قبل از بتن ریزی، حتما باید تمام ستون های سازه در همه طبقات به یکدیگر متصل شوند. در این مرحله، میلگردها باید در طول و عرض سازه با فاصله 20 متری از یکدیگر اجرا شوند. برای اجرای همبندی در سقف، طبقات و کف سازه نیز باید فاصله 20 متری رعایت شود. همچنین در اجرای همبندی پشت بام باید همه تیرها به یک هادی متصل شوند. در نهایت، آسانسور و خرپشته نیز باید به شبکه همبندی اتصال یابند.
نحوه اجرای همبندی با میلگرد بعد از بتن ریزی
پس از بتن ریزی، اجرای همبندی با استفاده از نقاط خروجی که از قبل در فونداسیون یا سازه پیش بینی شده اند انجام می شود. در این مرحله، هادی های همبندی به تجهیزات فلزی مانند تابلوهای برق، اسکلت فلزی، لوله های آب و گاز، آسانسور، خرپشته و سایر اجزای رسانا متصل می شوند تا پیوستگی الکتریکی کل ساختمان حفظ شود. تمام اتصالات باید با جوشکاری، بست های مکانیکی استاندارد یا اتصالات تایید شده اجرا شوند و در پایان نیز پیوستگی الکتریکی شبکه و صحت عملکرد سیستم همبندی توسط مجری و مهندس ناظر کنترل و تایید شود.
نکاتی در خصوص اتصال همبندی با میلگرد به سازه اصلی
در این اتصال باید از سیم آرماتوربندی معمولی یا سیم مسی استفاده شود. روش اتصال و بستن آنها مشابه روش بستن میلگردهای اصلی است. در بیشتر نقاط ایران، سیم به صورت دستی به میلگرد بسته می شود؛ با این حال این روش به هیچ عنوان برای حفاظت در برابر صاعقه ایمن و کافی نیست. سیم ها و تسمه های مسی باید به میلگردهای موجود در سازه متصل شوند.
برای این منظور، اتصالات باید حداقل در هر 6 متر با استفاده از جوش ترمیت یا بست های پیچی اجرا شوند. همچنین در فاصله میان بست های پیچی و محل های جوش باید با استفاده از سیم مسی مفتولی یا سیم آرماتوربندی معمولی، بست های دیگری نیز به کار گرفته شود. روش و تعداد بست های سیمی مشابه روش بستن میلگردهای اصلی سازه است. جنس بست های پیچی نیز باید از مس یا آلیاژهای مجاز آن، فولاد گالوانیزه، فولاد ضد زنگ یا فولاد بدون روکش باشد.
مزایا و معایب همبندی فونداسیون با میلگرد
همبندی فونداسیون با میلگرد یکی از روش های موثر برای ایجاد یک مسیر رسانای پیوسته در ساختمان و کاهش اختلاف پتانسیل میان اجزای فلزی است. این روش در صورت اجرای صحیح می تواند ایمنی سیستم برق و اتصال زمین را افزایش دهد؛ اما عملکرد مناسب آن به طراحی دقیق، کیفیت اتصالات و کنترل شبکه پیش از بتن ریزی وابسته است.
مزایای همبندی فونداسیون با میلگرد
- کاهش خطر برق گرفتگی
- کاهش اختلاف پتانسیل میان اجزای فلزی
- ایجاد مسیر مناسب برای انتقال جریان خطا
- افزایش ایمنی تجهیزات الکتریکی
- کمک به عملکرد صحیح سیستم اتصال زمین
- استفاده از آرماتورهای موجود در سازه
- کاهش نیاز به هادی های اضافی
- افزایش دوام شبکه همبندی
- محافظت از اجزای فلزی ساختمان
- کاهش احتمال ایجاد جرقه الکتریکی
- امکان اتصال بخش های مختلف سازه
- کاهش ولتاژ تماسی در ساختمان
معایب همبندی فونداسیون با میلگرد
- دشواری اصلاح شبکه پس از بتن ریزی
- وابستگی عملکرد به کیفیت اتصالات
- احتمال قطع شدن پیوستگی الکتریکی
- نیاز به اجرای دقیق براساس نقشه
- ضرورت کنترل پیش از بتن ریزی
- احتمال خوردگی در نقاط اتصال
- نیاز به نیروی اجرایی ماهر
- افزایش هزینه در صورت استفاده از میلگرد اضافی
- دشواری دسترسی به اتصالات مدفون
- احتمال آسیب دیدن شبکه هنگام عملیات اجرایی
- نیاز به تایید مهندس طراح و ناظر
در مجموع، میلگرد همبندی یکی از اجزای مهم در افزایش ایمنی الکتریکی ساختمان به شمار می رود و با ایجاد پیوستگی میان اجزای فلزی، خطر برق گرفتگی، اختلاف پتانسیل و آسیب به تجهیزات را کاهش می دهد. با این حال، دستیابی به عملکرد مطلوب این سیستم تنها در صورتی امکان پذیر است که طراحی، انتخاب مصالح، نحوه اجرای اتصالات و کنترل نهایی مطابق ضوابط و استانداردهای فنی انجام شود. بنابراین، اجرای صحیح همبندی از مرحله فونداسیون تا تکمیل سازه نقش مهمی در افزایش ایمنی و دوام سیستم برق ساختمان خواهد داشت.
سوالات متداول
اجرای همبندی در ساختمان هایی که مشمول ضوابط تاسیسات برقی و سیستم حفاظتی هستند الزامی است و باید مطابق نقشه و مقررات ملی ساختمان انجام شود.
میلگرد همبندی برای ایجاد پیوستگی الکتریکی و هم پتانسیل کردن اجزای فلزی استفاده می شود، اما میلگرد معمولی وظیفه تحمل نیروهای سازه ای و تقویت بتن را بر عهده دارد.
سایز مناسب باید براساس نقشه برق و محاسبات مهندس طراح انتخاب شود، اما معمولا از میلگرد با قطر حداقل ۸ یا ۱۰ میلی متر استفاده می شود.
اجرای اصولی همبندی باید پیش از بتن ریزی انجام شود؛ اجرای آن پس از بتن ریزی دشوار است و معمولا به روش های جایگزین و تایید مهندس ناظر نیاز دارد.
خیر، همبندی و سیستم ارت مکمل یکدیگر هستند؛ همبندی اختلاف پتانسیل اجزای فلزی را کاهش می دهد و ارت جریان خطا را به زمین منتقل می کند.
میلگرد همبندی به صورت یک مسیر پیوسته در فونداسیون اجرا و با اتصال مطمئن به شبکه آرماتور و هادی اصلی همبندی، به تابلو برق یا سیستم زمین متصل می شود.
