شیر صافی یکی از مؤثرترین اجزای کنترلی در سیستم های انتقال سیالات است که کاربرد آن در صنایع مختلف همچون نفت، گاز، پتروشیمی، تاسیسات ساختمانی، نیروگاه ها و صنعت آب و فاضلاب به خوبی مشهود است. شیر صافی که با نام دیگر استرینر (Strainer) نیز شناخته می شود با نصب در کنار پمپ، فیلتر یا شیر یک طرفه و جدا کردن ناخالصی ها و ذرات ریز از مسیر لوله کشی، یک خط دفاعی اساسی برای حفاظت از عملکرد پایدار تجهیزات محسوب می شود. در کنار قیمت لوله، استفاده از شیر صافی یکی دیگر از راه های مدیریت هزینه های تاسیسات خواهد بود.
از سوی دیگر، انتخاب صحیح نوع شیر صافی دار باید در هماهنگی کامل با جنس لوله ها و سایر اجزای سیستم باشد. همان طور که بررسی دقیق قیمت آهن در مرحله طراحی پروژه اهمیت دارد، انتخاب نوع، متریال و ویژگی های فنی شیر صافی نیز می تواند در بهره وری نهایی سیستم و کاهش هزینه های نگهداری تأثیر بسزایی داشته باشد. در این مقاله، انواع مختلف شیر صافی، کاربردها، مزایا و معایب آن و همچنین نکات کلیدی در انتخاب و نصب بررسی می شوند.
شیر صافی، قطعه ای مکانیکی است که با استفاده از یک توری یا فیلتر داخلی، ذرات معلق درون سیالات را قبل از ورود به تجهیزات حساس سیستم جدا می کند. این شیر معمولاً در مسیر جریان لوله کشی نصب می شود و با عبور سیال از توری داخلی، ذراتی همچون شن، زنگ زدگی، رسوبات فلزی و سایر ناخالصی ها را به دام می اندازد.
از مهم ترین مشخصه های شیر صافی می توان به بدنه مقاوم، توری استیل یا برنجی و قابلیت جداسازی آسان فیلتر برای تمیزکاری اشاره کرد. در مواردی که کیفیت سیال ورودی اهمیت بالایی دارد، به ویژه در سیستم های گرمایشی و موتورخانه ها، استفاده از شیر صافی دار نه تنها توصیه می شود بلکه ضروری است.
انواع شیر صافی در شکل های Y، T و مدل های خود تمیز شونده عرضه می شوند. مدل Y شکل به دلیل طراحی جمع و جور، بیشتر در سیستم های ساختمانی استفاده می شود، در حالی که مدل T یا صاف، در سیستم های افقی با دبی بالا کاربرد دارد. شیر صافی خودتمیزکن نیز که به صورت اتوماتیک یا نیمه اتوماتیک عمل می کند، برای کاربردهای صنعتی سنگین طراحی شده است.
بسته به جنس بدنه، این شیرها در مدل هایی نظیر شیر صافی چدنی، شیر برنجی و حتی استیل ضد زنگ تولید می شوند که هر کدام از این متریال ها، برای شرایط محیطی و سیالات خاص مناسب هستند.
تنوع در طراحی شیرهای صافی باعث شده تا برای هر نوع نیاز صنعتی یا ساختمانی، مدلی متناسب با شرایط کاری موجود باشد. بسته به عوامل مختلف مانند فشار سیستم، نوع سیال، دمای عملکرد و حتی موقعیت نصب، می توان یکی از انواع شیر صافی را انتخاب کرد. در ادامه با رایج ترین و پرکاربردترین انواع شیرهای صافی آشنا می شویم:

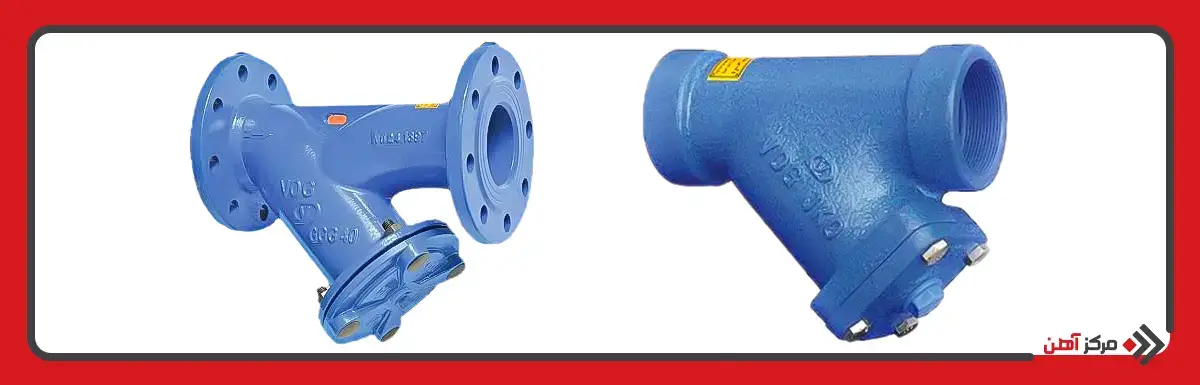

شیر صافی ساده، که بیشتر با عنوان Y شکل شناخته می شود، یکی از رایج ترین و اقتصادی ترین انواع شیر صافی است. طراحی بدنه این مدل به شکل حرف Y انگلیسی است که امکان نصب در خطوط افقی و عمودی را فراهم می کند. در این مدل، سیال از یک طرف وارد شده و با عبور از فیلتر توری داخل شیر، ناخالصی ها در محفظه ته نشین جمع آوری می شوند.
ویژگی ها:
شیر صافی فیلتر دار یا مدل T شکل، به دلیل سطح فیلتر بزرگ تر، قابلیت جذب ذرات ریزتر را دارد. این مدل بیشتر در خطوط افقی و سیستم هایی که دبی بالایی دارند استفاده می شود. به دلیل ساختار گسترده تر، میزان افت فشار در این نوع کمتر است و قابلیت نگهداری مقدار بیشتری از ناخالصی ها را دارد. در برخی از این مدل ها، توری داخلی به صورت کارتریجی طراحی شده و به راحتی قابل تعویض است.
ویژگی ها:
این مدل پیشرفته ترین نوع شیر صافی است که به صورت خودکار یا نیمه خودکار عمل تخلیه ذرات را انجام می دهد. معمولاً در خطوطی که به صورت مداوم در حال کار هستند و آلودگی زیادی دارند، استفاده از این مدل توصیه می شود. شیر صافی خودتمیزکن ممکن است دارای موتور کوچک داخلی، فشارسنج و خروجی زهکشی خودکار باشد. این مدل از نظر هزینه اولیه نسبت به سایر مدل ها گران تر است، اما کاهش در هزینه های نگهداری و جلوگیری از خرابی تجهیزات، آن را از نظر اقتصادی توجیه پذیر می کند.
مزایای اصلی:
شیر صافی فشاری مخصوص سیستم هایی طراحی شده که در آن ها فشار کاری بالا یا نوسانات فشار زیاد وجود دارد. ساختار مقاوم، طراحی مهندسی شده و استفاده از آلیاژهای خاص در این مدل باعث شده تا استفاده از این مدل در نیروگاه ها، سیستم های بویلر صنعتی، صنایع شیمیایی و پالایشگاه ها رایج باشد.
ویژگی ها:
شیر صافی به دلیل نقش حیاتی اش در پاک سازی سیالات از ذرات معلق و محافظت از تجهیزات حیاتی، کاربرد گسترده ای در صنایع گوناگون دارد. حضور این وسیله ساده اما بسیار مؤثر، به ویژه در خطوطی که تداوم عملکرد اهمیت دارد، از ایجاد خسارات جدی به پمپ ها، مبدل های حرارتی، توربین ها و شیر آلات کنترلی جلوگیری می کند. در ادامه، کاربردهای شیر صافی در حوزه های مختلف صنعتی و ساختمانی به تفصیل بررسی می شود.
در صنایع بالا دستی و پایین دستی نفت و گاز، ورود ذرات معلق حتی در اندازه های بسیار کوچک به تجهیزات حساس می تواند منجر به توقف تولید، کاهش بهره وری و هزینه های سنگین تعمیراتی شود. شیر صافی دار، خصوصاً مدل های خودتمیزکن و فشاری، در این حوزه برای محافظت از پمپ ها، کمپرسورها و مبدل های حرارتی کاربرد دارند.
در مراحل مختلف تصفیه آب شهری یا صنعتی، شیر صافی نقش مهمی در حذف ذرات معلق و درشت دارد. در مرحله پیش تصفیه، استفاده از شیر صافی ساده به کاهش بار بر فیلترهای ثانویه کمک می کند. همچنین در سیستم های آب برگشتی یا بازچرخانی، به ویژه در کارخانه ها، استرینرها از گرفتگی پمپ ها و گرفتگی لوله ها جلوگیری می کنند.
صنایع غذایی و دارویی
در این صنایع که پاکیزگی و کیفیت سیال از اهمیت فوق العاده ای برخوردار است، شیر صافی با طراحی بهداشتی (Sanitary Strainer) مورد استفاده قرار می گیرد. این نوع از استرینرها با بدنه استنلس استیل 316 و طراحی بدون گوشه های مرده، از رشد باکتری و آلودگی های ثانویه جلوگیری می کنند.
تاسیسات گرمایشی، سرمایشی و موتورخانه ها
در سیستم های گرمایش مرکزی، پکیج، چیلر و فن کویل، شیر صافی پکیج از ورود رسوبات به مبدل حرارتی جلوگیری می کند. این امر منجر به افزایش راندمان سیستم و کاهش خرابی می شود.
سیستم های آبیاری و کشاورزی
در سیستم های آبیاری قطره ای یا تحت فشار، ورود شن، گل و لای و زنگ زدگی به نازل ها موجب انسداد می شود. شیر صافی چدنی یا پلاستیکی مقاوم در برابر UV برای حذف این ذرات در ورودی پمپ یا مخازن استفاده می شود.
استفاده از شیر صافی در هر سیستم لوله کشی، چه صنعتی باشد چه خانگی، مزایای متعددی را به همراه دارد. این مزایا نه تنها به عملکرد فنی بهتر سیستم منجر می شود بلکه از نظر اقتصادی نیز بسیار سودمند است. در این بخش، به طور جامع به بررسی مهم ترین مزایای شیر صافی در سیستم های مختلف می پردازیم.
شاید مهم ترین مزیت شیر صافی، محافظت از تجهیزات حساس مانند پمپ ها، مبدل های حرارتی، شیرآلات کنترلی، کنتورها و ابزار دقیق باشد که باعث افزایش عمر مفید آن ها و کاهش میزان خرابی ها و نیاز به تعمیر می شود. شیر صافی توری دار با حذف ذرات معلق و ناخالصی ها پیش از ورود به تجهیزات، مانع از گرفتگی، خوردگی یا آسیب های مکانیکی می شود. همچنین با حفظ جریان یکنواخت و تمیز، عملکرد کلی سیستم را بهینه می سازد.
شیر صافی در مدل های متنوعی مانند ساده، فیلتر دار، خود تمیز شونده و فشاری عرضه می شود که هر کدام برای شرایط خاصی طراحی شده اند. همچنین جنس بدنه آن ها می تواند از برنج، چدن، فولاد کربنی یا استنلس استیل باشد. این تنوع، انتخاب محصول مناسب را برای هر شرایط محیطی ممکن می سازد.
اکثر مدل های شیر صافی به گونه ای طراحی شده اند که تعویض یا تمیز کاری توری فیلتر به سادگی و با کمترین زمان ممکن انجام شود. در برخی مدل ها مانند شیر صافی فیلتر دار، فقط با باز کردن درپوش و خارج کردن توری می توان عملیات سرویس را انجام داد.
در سیستم هایی که با مواد خطرناک یا پر انرژی مانند بخار، گازهای فشرده یا مایعات خورنده سر و کار دارند، ورود ذرات به تجهیزات می تواند باعث انفجار، نشتی یا ناپایداری شود. استفاده از استرینر به عنوان یک فیلتر اولیه، ریسک چنین خطراتی را به طور چشم گیری کاهش می دهد.
یکی دیگر از مزایای شیر صافی این است که می توان آن را هم در سیستم های جدید در مرحله طراحی و هم در سیستم های قدیمی و ارتقا یافته نصب کرد.
هرچند شیر صافی یک جزء بسیار مهم در سیستم های لوله کشی است و مزایای زیادی دارد، اما مانند هر تجهیز صنعتی دیگری، دارای نقاط ضعفی نیز هست. آشنایی با این معایب باعث می شود تا کاربران در هنگام انتخاب، نصب و نگهداری این قطعه، دید دقیق تری داشته باشند و بتوانند از بروز مشکلات آتی جلوگیری کنند. در این بخش، به بررسی اصلی ترین معایب شیر صافی می پردازیم.
یکی از بزرگ ترین چالش های استفاده از شیر صافی، نیاز مداوم به تمیز کردن توری یا فیلتر داخلی آن است. با گذشت زمان، ذرات جمع شده در داخل توری موجب انسداد و کاهش دبی جریان می شوند. اگر این موضوع نادیده گرفته شود، می تواند باعث افزایش فشار پشت شیر و آسیب به سیستم شود.
حتی در شرایط تمیز بودن توری، شیر صافی به دلیل وجود فیلتر در مسیر جریان، باعث افت فشار مختصری در سیستم می شود. این افت فشار ممکن است در سیستم های با فشار پایین یا جریان حساس، تأثیر نامطلوبی بر عملکرد کلی داشته باشد. انتخاب اندازه مناسب، طراحی صحیح و استفاده از مدل های با فیلتر بهینه شده می تواند تا حدی این مشکل را کاهش دهد.
انتخاب متریال نامناسب برای شیر صافی دار در محیط هایی با دمای بالا، سیالات خورنده یا فشار زیاد می تواند منجر به خوردگی، ترک یا حتی شکستگی شیر شود. برای مثال، استفاده از شیر صافی برنجی در سیستم هایی که حاوی مواد شیمیایی خورنده هستند، ممکن است منجر به تخریب سریع آن شود.
مدل های پیشرفته مانند شیر صافی خود تمیزکن یا فشار بالا، معمولاً قیمت بالاتری نسبت به مدل های ساده دارند. این موضوع ممکن است در پروژه هایی با بودجه محدود مشکل ساز شود.
در برخی موارد، به ویژه اگر طراحی داخلی شیر صافی به درستی انجام نشده باشد، ذرات ته نشین شده در بخش هایی از فیلتر باقی می مانند و تخلیه نمی شوند. این موضوع می تواند باعث ایجاد لایه ای از رسوب شود که در طول زمان، عملکرد شیر را کاهش دهد و حتی به گرفتگی کامل منجر شود. استفاده از شیر صافی فیلتر دار با طراحی استاندارد و بازدیدهای منظم، راه حل مناسبی برای این مشکل است.
همه انواع شیرهای صافی برای استفاده در هر نوع سیالی مناسب نیستند. برای مثال، در خطوطی که حاوی مواد ویسکوز، چسبناک یا دارای ذرات شناور خاص هستند، ممکن است فیلتر به سرعت مسدود شده یا ساختار شیر دچار مشکل شود. در چنین شرایطی، باید از فیلترهایی با طراحی خاص یا مدل های دیسکی و خود تمیزکن استفاده شود.
انتخاب بهترین نوع شیر صافی برای یک سیستم لوله کشی خاص، نیازمند درک دقیق از مشخصات فنی سیستم، نوع سیال، فشار کاری، دمای عملیاتی و همچنین هدف نهایی از استفاده از شیر صافی دار است. این انتخاب اشتباه می تواند منجر به خرابی زود هنگام تجهیزات، افت فشار یا حتی توقف کامل سیستم شود. در ادامه، به مهم ترین عوامل مؤثر در انتخاب شیر صافی مناسب پرداخته می شود.
اولین گام در انتخاب شیر صافی، بررسی نوع سیالی است که قرار است از سیستم عبور کند. برای مثال، در سیستم هایی که آب خام یا آب فاضلاب عبور می دهد، ذرات معلق درشت تری وجود دارد که نیازمند شیر صافی با توری درشت تر و احتمالاً خودتمیزشونده است. در مقابل، برای سیالات تمیزتر مانند آب تصفیه شده یا سوخت های پالایش شده، استفاده از شیر صافی فیلتر دار با توری مش ریز توصیه می شود.
همچنین نوع ذرات آلودگی نیز اهمیت دارد. اگر ذرات جامد ساینده باشند (مانند شن یا ماسه)، باید از متریال مقاوم در برابر سایش مانند استنلس استیل در ساخت فیلتر استفاده شود.
شیرهای صافی دارای محدوده مشخصی برای فشار و دمای کاری هستند. برای خطوط بخار یا گازهایی با فشار بالا، استفاده از شیر صافی فشاری ضروری است. در چنین شرایطی، جنس بدنه شیر باید تحمل تنش های دمایی و فشاری را داشته باشد. در سیستم های خانگی یا فشار پایین، شیر صافی چدنی یا برنجی گزینه مناسبی است.
نکته دیگر در انتخاب نوع شیر صافی، وضعیت نصب آن در سیستم است. برخی از مدل ها مانند Y را می توان در خطوط افقی یا عمودی نصب کرد، اما مدل T نیاز به فضای بیشتری دارد.
اگر سیستم در محیطی نصب شده که دسترسی به آن محدود است، استفاده از شیر صافی خود تمیزکن یا مدل هایی با درپوش آسان بازشو توصیه می شود. این ویژگی باعث می شود عملیات تمیزکاری یا تعویض فیلتر با حداقل زمان و ابزار انجام شود.
متریال به کار رفته در شیر صافی دار باید متناسب با خواص شیمیایی و فیزیکی سیال انتخاب شود.
شیر صافی برنجی: مناسب برای آب شهری، آب گرم و سیستم های بهداشتی
شیر صافی چدنی: رایج در تأسیسات صنعتی با فشار متوسط
شیر صافی استیل: مناسب برای صنایع غذایی، دارویی و سیالات خورنده
نصب اصولی شیر صافی تأثیر مستقیمی بر عملکرد صحیح آن دارد. اشتباه در نصب می تواند باعث ایجاد افت فشار، آسیب به فیلتر داخلی یا حتی عدم عملکرد درست شود. در این بخش، مهم ترین نکاتی که هنگام نصب شیر صافی دار باید رعایت شود را مرور می کنیم:
