میلگرد کمرکش چیست؟

میلگرد کمرکش چیست و چرا در آرماتور بندی بعضی اجزای سازه ای اهمیت دارد؟ میلگرد کمرکش به میلگردی گفته می شود که معمولا در میانه ارتفاع یا طول یک عضو بتنی اجرا می شود تا پیوستگی، مهار جانبی، کنترل ترک و عملکرد یکپارچه بتن مسلح را بهتر کند. این میلگرد در بخش هایی مثل دیوار برشی، تیر، فونداسیون و بعضی دیوارهای بتنی کاربرد دارد و بسته به نقشه سازه، محل قرارگیری و قطر آن مشخص می شود.

شناخت درست این میلگرد برای مجری، ناظر و خریدار اهمیت زیادی دارد؛ چون انتخاب اشتباه سایز، فاصله یا محل اجرا می تواند روی کیفیت سازه اثر بگذارد. از طرفی بررسی هزینه اجرا نیز بدون توجه به قیمت آهن و قیمت روز مصالح کامل نیست. در ادامه مقاله بررسی می کنیم میلگرد کمرکش چیست، چه انواعی دارد، در کجا استفاده می شود و هنگام اجرای آن باید به چه نکاتی توجه کرد.

معرفی میلگرد کمرکش

برای درک بهتر میلگرد کمرکش، ابتدا باید بدانیم آرماتور بندی چیست. آرماتور بندی به فرایند چیدمان، بستن و مهار میلگردها در قالب بتن گفته می شود تا عضو بتنی بعد از بتن ریزی بتواند در برابر کشش، برش، خمش، ترک خوردگی و نیروهای جانبی عملکرد مناسبی داشته باشد. بتن به تنهایی در برابر فشار مقاوم است، اما در برابر کشش ضعف دارد؛ به همین دلیل میلگردها درون بتن قرار می گیرند تا این ضعف را جبران کنند.

میلگرد کمرکش یکی از اجزای تکمیلی در شبکه آرماتور است. این میلگرد معمولا در بخش میانی عضو قرار می گیرد و نقش آن فقط پر کردن فضا یا افزایش تعداد میلگرد نیست؛ بلکه به کنترل تغییر شکل، مهار میلگردهای اصلی، حفظ فاصله مناسب آرماتورها و افزایش یکپارچگی عضو کمک می کند. در بعضی نقشه ها، کمرکش به صورت افقی در دیوار برشی اجرا می شود و در بعضی موارد در تیر یا فونداسیون به عنوان میلگرد کمکی و مهاری مورد استفاده قرار می گیرد.

ویژگی های میلگرد کمرکش به نوع عضو، شرایط بارگذاری، قطر میلگرد، فاصله اجرای آن و ضوابط طراحی بستگی دارد. برای مثال، میلگرد کمرکش دیوار برشی با میلگرد کمرکش تیر از نظر نقش اجرایی و محل قرارگیری تفاوت دارد. در دیوار برشی، این میلگرد بیشتر برای کنترل ترک های افقی یا کمک به مهار شبکه آرماتور کاربرد دارد، اما در تیر می تواند برای مهار جانبی، کنترل ترک های میانی یا تکمیل آرایش آرماتورها به کار رود.

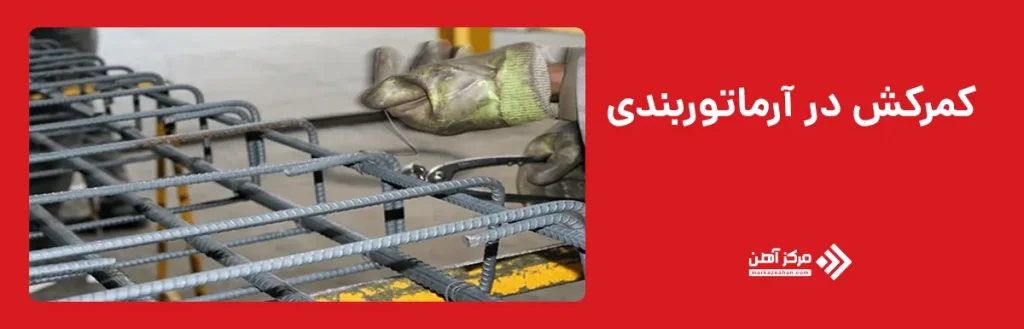

کمرکش در آرماتوربندی

کمرکش در آرماتوربندی به عنوان یک میلگرد کمکی اما مهم شناخته می شود. این میلگرد معمولا بین میلگردهای اصلی یا در میانه ارتفاع عضو قرار می گیرد و باعث می شود شبکه آرماتور منظم تر، پایدارتر و مقاوم تر باشد. در اجرای واقعی، وقتی طول یا ارتفاع عضو بتنی زیاد است، فقط میلگردهای اصلی ممکن است برای کنترل ترک و حفظ نظم شبکه کافی نباشند. در این شرایط، کمرکش به عنوان یک عضو تقویتی وارد می شود.

یکی از کاربردهای مهم کمرکش در آرماتوربندی، جلوگیری از باز شدن یا جابه جایی میلگردها هنگام بتن ریزی است. فشار بتن تازه، لرزش ویبراتور و رفت و آمد نیروهای اجرایی می تواند باعث تغییر موقعیت میلگردها شود. وجود کمرکش کمک می کند شبکه آرماتور ثابت تر بماند و پوشش بتنی در نقاط مختلف به شکل استاندارد حفظ شود.

از نظر اقتصادی نیز توجه به کمرکش اهمیت دارد. چون مقدار مصرف میلگرد در این بخش، هرچند نسبت به میلگردهای اصلی کمتر است، اما در پروژه های بزرگ می تواند روی هزینه نهایی اثر بگذارد. به همین دلیل قبل از خرید و اجرا، بررسی نقشه، محاسبه وزن مصرفی و استعلام قیمت میلگرد ضروری است. اجرای دقیق کمرکش نباید با حذف یا کاهش غیر اصولی میلگردها جایگزین شود؛ زیرا این کار می تواند ایمنی و دوام سازه را تحت تاثیر قرار دهد.

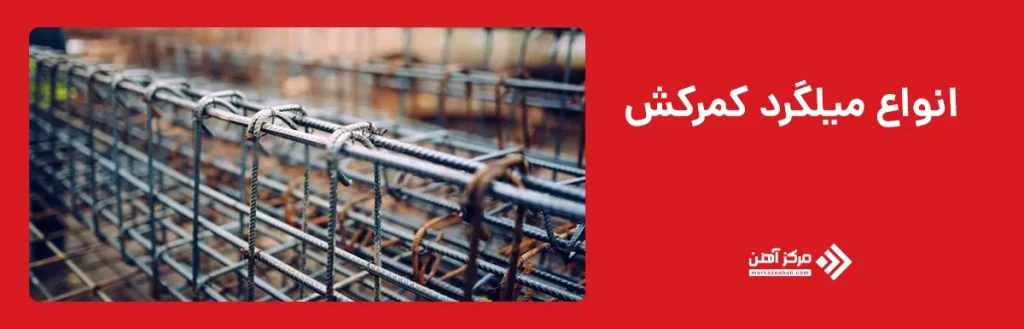

انواع میلگرد کمرکش

انواع میلگرد کمرکش بر اساس محل استفاده، نقش سازه ای و نوع عضوی که در آن اجرا می شود دسته بندی می شوند. در واقع وقتی درباره انواع میلگرد در آرماتور بندی صحبت می کنیم، فقط منظورمان تفاوت در سایز یا آج نیست؛ بلکه جایگاه میلگرد در سازه نیز اهمیت دارد. میلگرد کمرکش ممکن است در دیوار برشی، تیر، فونداسیون یا بعضی دیوارهای بتنی اجرا شود، اما دو نوع رایج تر آن شامل میلگرد کمرکش دیوار برشی و میلگرد کمرکش تیر است.

میلگرد کمرکش دیوار برشی

میلگرد کمرکش دیوار برشی یکی از اجزای مهم در اجرای دیوارهای بتنی مقاوم در برابر نیروهای جانبی است. دیوار برشی در ساختمان وظیفه مقابله با نیروهای زلزله و باد را بر عهده دارد و به همین دلیل شبکه آرماتور آن باید منظم، دقیق و مطابق نقشه اجرا شود. در این میان، میلگرد کمرکش معمولا در راستای افقی یا در بخش های میانی دیوار قرار می گیرد و به کنترل ترک، مهار آرماتورهای عمودی و حفظ پیوستگی شبکه کمک می کند.

کمرکش دیوار برشی چیست؟ به زبان ساده، میلگردی است که در ناحیه میانی یا در امتداد مشخصی از دیوار برشی قرار می گیرد تا رفتار دیوار در برابر نیروهای جانبی بهتر شود. این میلگرد می تواند در کنار خاموت ها، سنجاقی ها و میلگردهای قائم، یک شبکه منسجم ایجاد کند. اجرای اشتباه آن، به خصوص در دیوارهای بلند یا دیوارهایی که بازشو دارند، ممکن است باعث کاهش کیفیت آرماتور بندی و افزایش احتمال ترک خوردگی شود.

در اجرای میلگرد کمرکش دیوار برشی باید به قطر میلگرد، طول مهاری، محل وصله، فاصله از لبه ها و پوشش بتن توجه شود. همچنین نباید این میلگرد با میلگردهای افقی معمولی اشتباه گرفته شود؛ زیرا در بعضی نقشه ها نقش کمرکش به صورت مشخص تعریف شده است.

میلگرد کمرکش تیر

میلگرد کمرکش تیر در بخش هایی از تیر اجرا می شود که نیاز به مهار بهتر شبکه آرماتور، کنترل ترک یا تکمیل آرایش میلگردها وجود دارد. تیر بتنی تحت اثر خمش و برش قرار می گیرد و میلگردهای اصلی کششی، فشاری و خاموت ها نقش اصلی را در تحمل نیرو دارند. با این حال در بعضی تیرها، مخصوصا تیرهای عمیق، طویل یا دارای ارتفاع زیاد، میلگرد کمرکش تیر برای کنترل رفتار میانی عضو استفاده می شود.

این میلگرد معمولا در ارتفاع جان تیر و بین آرماتورهای بالا و پایین قرار می گیرد. هدف از اجرای آن، کاهش تمرکز ترک در ناحیه میانی، کمک به نگهداری خاموت ها و افزایش یکپارچگی قفسه آرماتور است. در تیرهایی که ارتفاع جان زیاد است، نبود میلگرد کمرکش می تواند باعث شود بتن در بخش های میانی عملکرد یکنواختی نداشته باشد.

نکته مهم این است که میلگرد کمرکش تیر جایگزین میلگردهای اصلی خمشی یا خاموت نیست. این میلگرد نقش مکمل دارد و باید دقیقا طبق نقشه سازه اجرا شود. انتخاب سایز یا تعداد آن به نظر شخصی مجری وابسته نیست و باید بر اساس طراحی مهندس سازه باشد.

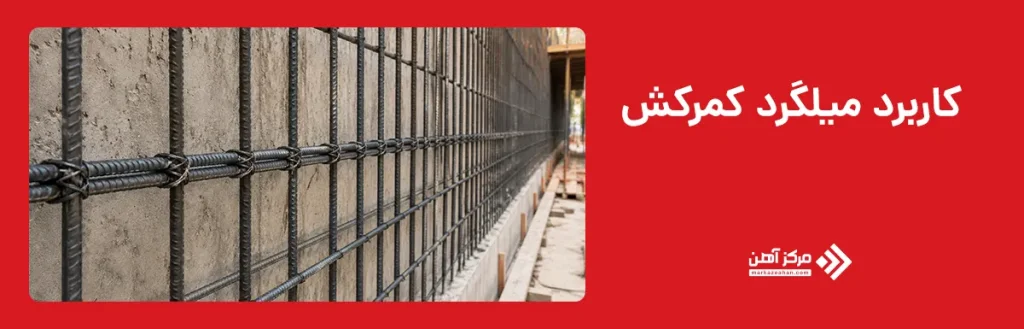

کاربرد میلگرد کمرکش

کاربرد میلگرد کمرکش به نوع سازه و محل اجرا بستگی دارد. این میلگرد بیشتر در جاهایی استفاده می شود که عضو بتنی به مهار بهتر، کنترل ترک یا انسجام بیشتر آرماتورها نیاز دارد. در پروژه های ساختمانی، کمرکش ممکن است به صورت مستقیم در نقشه مشخص شده باشد یا به عنوان بخشی از جزئیات اجرایی آرماتور بندی دیده شود.

مهم ترین کاربردهای میلگرد کمرکش عبارتند از:

• کنترل ترک های بتن
  میلگرد کمرکش با توزیع بهتر تنش ها در ناحیه میانی عضو، به کاهش ترک های سطحی و عمقی کمک می کند.
• حفظ نظم شبکه آرماتور
  در اعضایی مثل دیوار برشی یا تیرهای بلند، کمرکش باعث می شود میلگردهای اصلی در جای خود ثابت بمانند.
• کمک به عملکرد یکپارچه عضو بتنی
  با اجرای کمرکش، بتن و فولاد در بخش های مختلف عضو بهتر با هم کار می کنند.
• افزایش کیفیت اجرای بتن ریزی
  وقتی شبکه آرماتور پایدار باشد، احتمال جابه جایی میلگردها هنگام بتن ریزی کمتر می شود.
• مهار جانبی میلگردهای اصلی
  در بعضی اعضا، کمرکش می تواند از کمانش یا جابه جایی میلگردهای طولی جلوگیری کند.
• بهبود رفتار دیوار برشی
  در دیوارهای برشی، کمرکش به کنترل ترک و حفظ پیوستگی شبکه افقی و عمودی کمک می کند.
• تکمیل آرماتور بندی تیرهای عمیق
  در تیرهای دارای ارتفاع زیاد، میلگرد کمرکش تیر می تواند عملکرد جان تیر را بهتر کند.

کاربرد میلگرد کمرکش در فونداسیون

میلگرد کمرکش فونداسیون بیشتر در پی هایی استفاده می شود که ضخامت، عرض یا ارتفاع قابل توجهی دارند و نیاز به مهار بیشتر شبکه آرماتور وجود دارد. فونداسیون وظیفه انتقال بار ساختمان به زمین را بر عهده دارد و هرگونه ضعف در آرماتور بندی آن می تواند روی عملکرد کل سازه اثر بگذارد. در چنین شرایطی، میلگرد کمرکش به عنوان یک عضو کمکی در حفظ انسجام آرماتورها و کنترل ترک های احتمالی کاربرد دارد.

کاربردهای میلگرد کمرکش در فونداسیون شامل موارد زیر است:

• کنترل ترک در پی های حجیم
  در فونداسیون های ضخیم، اختلاف دما، جمع شدگی بتن و تنش های داخلی می تواند باعث ترک شود. کمرکش به کنترل این وضعیت کمک می کند.
• مهار شبکه فوقانی و تحتانی
  در بعضی پی ها، فاصله بین شبکه بالا و پایین زیاد است. کمرکش می تواند به تثبیت بهتر این شبکه ها کمک کند.
• افزایش پایداری قفسه آرماتور
  قبل از بتن ریزی، شبکه میلگرد باید محکم و بدون جابه جایی باقی بماند. کمرکش باعث افزایش پایداری قفسه آرماتور می شود.
• کمک به اجرای دقیق کاور بتن
  وقتی آرماتورها ثابت باشند، پوشش بتنی در اطراف میلگردها بهتر رعایت می شود.
• کاهش ضعف اجرایی در فونداسیون های بزرگ
  در پروژه های بزرگ، تراکم آرماتور زیاد است و احتمال خطای اجرایی بالا می رود. کمرکش به نظم بیشتر شبکه کمک می کند.
• تقویت نواحی میانی پی
  در برخی فونداسیون ها، بخش میانی نیاز به میلگرد کمکی دارد تا رفتار بتن مسلح یکنواخت تر شود.

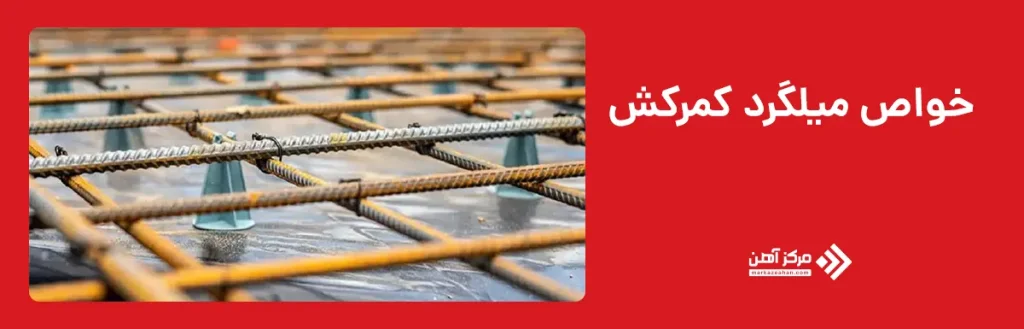

خواص میلگرد کمرکش

خواص میلگرد کمرکش باعث می شود این میلگرد فقط یک عضو فرعی ساده نباشد. اگرچه در مقایسه با میلگردهای اصلی، باربری مستقیم کمتری دارد، اما در کیفیت نهایی آرماتور بندی و عملکرد بتن مسلح موثر است.

مهم ترین خواص میلگرد کمرکش عبارتند از:

• افزایش انسجام شبکه آرماتور
• کمک به کنترل ترک های بتن
• حفظ فاصله مناسب بین میلگردها
• جلوگیری از جابه جایی آرماتورها هنگام بتن ریزی
• بهبود عملکرد دیوار برشی در برابر نیروهای جانبی
• کمک به پایداری تیرهای عمیق
• افزایش دقت اجرای فونداسیون های حجیم
• بهبود پیوستگی بین بتن و فولاد
• کمک به رعایت پوشش بتنی استاندارد
• کاهش خطاهای اجرایی در آرماتور بندی

نکات مهم اجرای میلگرد کمرکش

اجرای میلگرد کمرکش باید کاملا بر اساس نقشه سازه و نظر مهندس ناظر انجام شود. این میلگرد نباید به صورت تجربی حذف، جابه جا یا با سایز متفاوت اجرا شود. کوچک بودن نقش ظاهری کمرکش در بعضی اعضا نباید باعث بی توجهی به آن شود؛ چون در بسیاری از پروژه ها همین جزئیات اجرایی روی کیفیت نهایی سازه اثر مستقیم دارد.

نکات مهم اجرای میلگرد کمرکش عبارتند از:

• بررسی دقیق نقشه های سازه قبل از اجرا
• رعایت قطر و تعداد میلگرد مشخص شده در نقشه
• رعایت فاصله استاندارد بین میلگردها
• تامین طول مهاری کافی
• اجرای صحیح وصله ها و اورلپ ها
• جلوگیری از تماس مستقیم میلگرد با قالب
• رعایت کاور بتنی مناسب
• بستن محکم کمرکش با سیم آرماتور بندی
• جلوگیری از جابه جایی میلگرد هنگام بتن ریزی
• هماهنگی اجرای کمرکش با خاموت ها و میلگردهای اصلی
• کنترل نهایی توسط ناظر پیش از بتن ریزی
• استفاده از میلگرد سالم، بدون زنگ زدگی شدید و بدون خمیدگی غیر مجاز
• خودداری از حذف کمرکش برای کاهش هزینه
• توجه به تراکم آرماتور و عبور مناسب بتن

میلگرد کمرکش یکی از اجزای مهم در آرماتور بندی اعضای بتنی است که برای مهار بهتر شبکه میلگرد، کنترل ترک، حفظ نظم آرماتورها و افزایش کیفیت اجرای سازه به کار می رود. این میلگرد در بخش هایی مثل دیوار برشی، تیر و فونداسیون کاربرد دارد و بسته به نوع عضو، نقش آن متفاوت است. میلگرد کمرکش دیوار برشی بیشتر در کنترل ترک و یکپارچگی شبکه دیوار موثر است، میلگرد کمرکش تیر در جان تیرهای عمیق کاربرد دارد و میلگرد کمرکش فونداسیون به پایداری شبکه آرماتور در پی های حجیم کمک می کند. اجرای این میلگرد باید دقیقا طبق نقشه، با رعایت طول مهاری، کاور بتن، فاصله گذاری و کنترل ناظر انجام شود. حذف یا اجرای اشتباه کمرکش می تواند کیفیت نهایی سازه را کاهش دهد.
