میلگرد عصایی چیست و چه کاربردی دارد
دسترسی سریع به محتوای این مطلب
استفاده از میلگرد در پروژه های ساختمانی کاملا ضروری است، به خصوص زمانی که بتن نقش اصلی را در اجرای سازه دارد. بتن در برابر فشار عملکرد خوبی دارد، اما مقاومت کششی پایینی دارد و به همین دلیل برای جبران این ضعف از میلگرد استفاده می شود. در میان انواع مختلف میلگردهای آجدار، میلگرد عصایی یکی از آرماتورهای مهم در اجرای سقف های تیرچه بلوک و محل اتصال تیرچه به تیر است. در ادامه این مقاله مرکزآهن، ویژگی ها، کاربردها و نحوه اجرای این نوع میلگرد بررسی می شود.

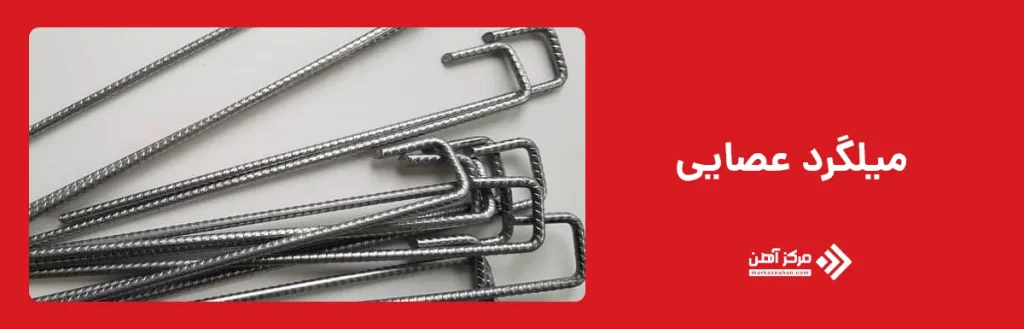

معرفی میلگرد عصایی
میلگرد عصایی چیست؟ میلگرد عصایی نوعی آرماتور خم شده است که بیشتر در سقف تیرچه بلوک و محل اتصال تیرچه به تیر استفاده می شود و وظیفه اصلی آن کمک به کنترل ترک های برشی و تقویت ناحیه تکیه گاه است.
میلگرد عصایی با نام هایی مانند میلگرد ادکا یا اتکا نیز شناخته می شود. در بازار آهن، میلگرد ادکا به عنوان یکی از آرماتورهای کاربردی سقف شناخته می شود و انتخاب درست آن می تواند روی کیفیت اجرای سقف تیرچه بلوک تاثیر مستقیم داشته باشد. به دلیل شکل خاص این میلگرد و شباهت آن به گردن اردک یا عصا، در بازار با نام میلگرد عصایی یا ادکا شناخته می شود. میلگرد ادکا همان میلگرد عصایی است که در بسیاری از پروژه های ساختمانی برای تقویت اتصال تیرچه به تیر و کاهش ترک های برشی در سقف تیرچه بلوک استفاده می شود.
برای پاسخ دقیق تر به این سوال که میلگرد عصایی چیست، باید به شکل و محل اجرای آن توجه کرد. شکل میلگرد عصایی معمولا شامل یک بخش صاف و یک یا دو بخش خم شده است که خم عصایی میلگرد در آن با زاویه مشخص و طبق نقشه اجرایی انجام می شود.
استفاده از آرماتور عصایی در ساختمان سازی به دلیل کمک به کنترل ترک خوردگی سقف و بهبود عملکرد اتصال تیرچه به تکیه گاه رایج است. بخش مورب میلگرد عصایی به کنترل تنش های برشی و کاهش ترک در محل اتصال تیرچه به تکیه گاه کمک می کند. اگر طول میلگرد عصایی و بخش مهاری آن کافی باشد، میلگرد در بتن گیرایی مناسبی ایجاد می کند.
این نوع آرماتور شباهت زیادی به میلگرد ممان منفی دارد. هر یک از این میلگردها کاربردها و ویژگی های خاص خود را دارند. که در هنگام خرید باید به آنها توجه داشت. تفاوت اصلی میلگرد ممان منفی با میلگرد عصایی در این است که در میلگرد ممان منفی برای خنثی نمودن نیروی کششی از لنگر منفی در قسمت بالای دال استفاده میشود. در مقابل، میلگردهای عصایی برای ممانعت از ایجاد ترک برشی به کار می روند. این محصول معمولا از میلگرد آجدار ساخته می شود تا چسبندگی بهتری با بتن داشته باشد. از آنجایی که میلگرد عصایی معمولا از میلگرد آجدار ساخته می شود، بررسی قیمت میلگرد آجدار می تواند در برآورد هزینه اجرای این بخش از آرماتوربندی تاثیرگذار باشد. میلگرد ممان منفی و میلگرد عصایی هر دو در سقف کاربرد دارند، اما وظیفه آن ها یکسان نیست؛ میلگرد ممان منفی بیشتر برای کنترل لنگر منفی در بالای تکیه گاه استفاده می شود، در حالی که میلگرد عصایی بیشتر به کنترل برش و تقویت اتصال تیرچه کمک می کند. اگر بخواهیم ساده بگوییم میلگرد عصایی چیست، باید آن را نوعی میلگرد کمکی در سقف بدانیم که برای بهبود عملکرد اتصال، کاهش ضعف اجرایی و کنترل ترک در محل تکیه گاه تیرچه به کار می رود.
کاربرد میلگرد عصایی
مهم ترین کاربرد این میلگرد استفاده از آن در تیرچه بلوک است. در واقع از این میلگرد در محل اتصال تیر به تیرچه استفاده می شود تا همانند تکیه گاه مقاومت سازه را بالا ببرد. همچنین از این میلگرد در پی ساختمان، سقف و ستون ساختمان های بزرگ مانند مجتمع های اداری و یا تجاری بزرگ استفاده می شود.
بهترین قسمت برای نصب تیرچه بال پایینی تیرهای فولادی است. اما قرار داشتن تیرچه ها روی بال تیرهای فولادی باعث عدم وجود فضای کافی و مناسب برای نشیمن می شود. بنابراین اگر عملیات بتن ریزی صورت پذیرد و یا در صورت تردد افراد، امکان دارد تیرچه از جای خود کنده شود. در نتیجه این اتفاق مشکلات زیادی رخ می دهد؛ در چنین جایی میلگرد عصایی کاربرد مهمی در محل اتصال تیر و تیرچه دارد.

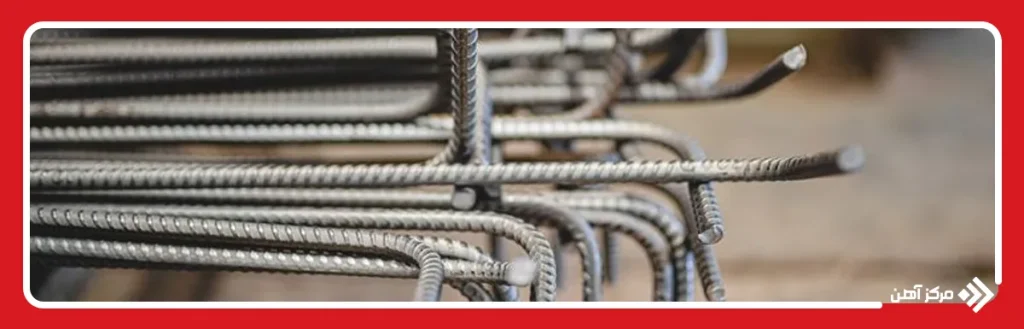

نحوه اجرای میلگرد عصایی
اجرای میلگرد عصایی باید مطابق نقشه های سازه و ضوابط آرماتوربندی انجام شود تا بتواند وظیفه خود را در محل اتصال تیرچه به تیر به درستی ایفا کند. این میلگرد معمولا در تکیه گاه تیرچه قرار می گیرد و با ایجاد یک اتصال مناسب، به کنترل نیروهای برشی و کاهش احتمال ایجاد ترک در این ناحیه کمک می کند.
اجرای صحیح میلگرد عصایی تیرچه می تواند به کنترل ترک، بهبود عملکرد اتصال و کاهش ضعف های اجرایی در ناحیه تکیه گاه کمک کند. هنگام به کار بردن میلگردهای عصایی باید توجه داشت که حداقل میزان ورود این میلگرد به تکیه گاه باید طبق نقشه سازه و ضوابط اجرایی کنترل شود. اگر این اندازه رعایت نشود، عملکرد مهاری میلگرد در انتهای تیرچه کاهش پیدا می کند.
در اجرای میلگرد عصایی، ابتدا محل قرارگیری آن بر اساس نقشه سازه مشخص می شود. سپس میلگرد با خم استاندارد در محل اتصال تیرچه و تیر نصب شده و بخش صاف آن به اندازه کافی داخل بتن مهار می شود. طول میلگرد عصایی باید به گونه ای انتخاب شود که گیرایی لازم را در بتن ایجاد کند و از جابه جایی آن هنگام بتن ریزی جلوگیری شود.
پس از نصب، فاصله میلگرد از قالب، میزان پوشش بتن و محل قرارگیری آن توسط آرماتوربند کنترل می شود. همچنین پیش از بتن ریزی باید اطمینان حاصل شود که میلگرد در موقعیت صحیح خود قرار دارد و در اثر رفت و آمد نیروهای اجرایی یا عملیات بتن ریزی تغییر مکان نخواهد داد. رعایت این نکات باعث می شود میلگرد عصایی عملکرد مورد انتظار خود را در افزایش ایمنی و پایداری سقف داشته باشد.

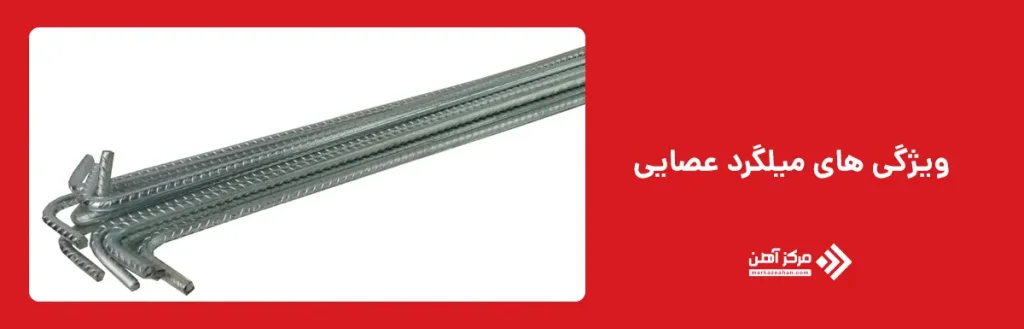

ویژگی های میلگرد عصایی
میلگرد عصایی معمولا از میلگرد آجدار ساختمانی ساخته می شود و وزن آن به قطر، طول و گرید میلگرد بستگی دارد. این میلگرد در صورت اجرای صحیح می تواند به بهبود عملکرد سقف، کنترل ترک در ناحیه تکیه گاه و افزایش کیفیت اتصال تیرچه به تیر کمک کند. البته مقاومت سازه در برابر زلزله فقط به میلگرد عصایی وابسته نیست و به طراحی، اجرای صحیح و عملکرد همه اجزای سازه بستگی دارد. به طور کلی از ویژگی های میلگرد عصایی می توان موارد زیر را نام برد:
- امکان اجرا در سقف تیرچه بلوک و کمک به بهبود اتصال تیرچه به تیر.
- امکان نصب راحت.
- قابلیت انعطافپذیری بسیار بالا.
- مقاومت میلگرد عصایی در برابر خوردگی به کیفیت میلگرد، پوشش بتن، شرایط محیطی و رعایت اصول اجرا بستگی دارد.
- استقامت زیاد در برابر شکستگی.
- قابلیت خمش تا 180 درجه.
با توجه به نوسان قیمت آهن، بهتر است پیش از خرید میلگرد عصایی، سایز و مقدار مورد نیاز از روی نقشه سازه مشخص شود تا برآورد هزینه با خطای کمتری انجام گیرد.
میلگرد عصایی یا ادکا یکی از آرماتورهای مهم در سقف تیرچه بلوک است که بیشتر در محل اتصال تیرچه به تیر و ناحیه تکیه گاه استفاده می شود. شکل میلگرد عصایی، طول میلگرد عصایی و نحوه اجرای آن باید مطابق نقشه سازه باشد تا بتواند در کنترل ترک های برشی و بهبود اتصال تیرچه عملکرد مناسبی داشته باشد. انتخاب قطر، گرید و خم عصایی میلگرد نیز باید بر اساس شرایط پروژه انجام شود؛ زیرا اجرای نادرست این میلگرد می تواند کیفیت عملکرد سقف را کاهش دهد.
سوالات متداول
میلگرد عصایی تیرچه به کنترل ترک های برشی، تقویت اتصال تیرچه به تیر و بهبود عملکرد ناحیه تکیه گاه سقف کمک می کند.
خم عصایی میلگرد معمولا طبق نقشه سازه تعیین می شود، اما در اجرا می تواند با زاویه های مشخص مانند 45، 90 یا 180 درجه انجام شود.
طول میلگرد عصایی باید مطابق نقشه سازه باشد و به اندازه ای انتخاب شود که مهار و گیرایی کافی در بتن ایجاد کند.
کاربرد میلگرد عصایی در تیرچه بلوک، تقویت محل اتصال تیرچه به تیر، کاهش ضعف اجرایی و کمک به کنترل ترک در تکیه گاه است.
اگر طول میلگرد عصایی کم باشد، گیرایی آن در بتن کاهش می یابد و عملکرد اتصال تیرچه به تیر ضعیف می شود.
