میلگرد خرک چیست، معرفی انواع و کاربردها
دسترسی سریع به محتوای این مطلب
میلگرد خرک یکی از اجزای مهم در اجرای فونداسیون های بتنی است که شاید در نگاه اول، عضو اصلی سازه به نظر نرسد؛ اما نقش بسیار مهمی در حفظ موقعیت صحیح شبکه های آرماتور دارد. زمانی که فونداسیون دارای دو شبکه میلگردی در پایین و بالا باشد، لازم است فاصله این دو شبکه به شکل دقیق و ثابت حفظ شود. در چنین شرایطی از میلگرد خرک استفاده می شود تا شبکه بالایی روی ارتفاع مشخص قرار بگیرد و هنگام رفت و آمد نیروهای اجرایی، جابه جایی میلگردها یا بتن ریزی، نظم آرماتورها از بین نرود.
شناخت میلگرد خرک برای مجریان، مهندسان ناظر و حتی کارفرمایان اهمیت زیادی دارد؛ زیرا اجرای اشتباه آن می تواند روی کیفیت آرماتوربندی، ضخامت پوشش بتن، فاصله شبکه ها و عملکرد نهایی فونداسیون تاثیر بگذارد. از طرفی، انتخاب سایز و تعداد خرک ها با عواملی مثل وزن شبکه بالایی، ضخامت فونداسیون، نوع پی و قیمت آهن ارتباط دارد. اگر می خواهید بدانید آرماتور خرک چیست، خرک در فونداسیون چه نقشی دارد، فاصله مناسب آن چقدر است و نحوه اجرای آن چگونه انجام می شود، ادامه این مقاله را بخوانید.
آرماتور خرک چیست؟
آرماتور خرک یا میلگرد خرک فونداسیون، قطعه ای از میلگرد خم شده است که برای نگهداری شبکه فوقانی آرماتور در فونداسیون استفاده می شود. این عضو معمولا به صورت پایه دار ساخته می شود و شکل میلگرد خرک به گونه ای است که بتواند وزن میلگردهای بالایی را تحمل کند و فاصله آنها را نسبت به شبکه پایینی ثابت نگه دارد. برخلاف میلگردهای اصلی کششی یا فشاری، خرک معمولا نقش مستقیم باربری در طراحی سازه ندارد؛ اما از نظر اجرایی، یکی از اجزای کلیدی برای حفظ کیفیت فونداسیون است.
در فونداسیون های گسترده، رادیه، نواری و بعضی پی های حجیم، شبکه آرماتور پایینی و بالایی باید در تراز مشخصی قرار بگیرند. اگر خرک آرماتوربندی به درستی اجرا نشود، شبکه بالا ممکن است پایین بیاید، به شبکه زیرین نزدیک شود یا در زمان بتن ریزی تغییر موقعیت دهد. این اتفاق باعث کاهش ضخامت موثر بتن، تغییر محل قرارگیری میلگردها و کاهش کیفیت عملکرد سازه ای پی می شود.
سایز میلگرد خرک فونداسیون به شرایط پروژه بستگی دارد. معمولا قطر میلگرد خرک باید به اندازه ای باشد که در برابر وزن شبکه بالایی، فشار کارگران، لرزش بتن و حرکت شیلنگ پمپ بتن مقاومت کند. به همین دلیل در پروژه های سبک ممکن است از میلگردهای نازک تر و در فونداسیون های سنگین از میلگردهای قطورتر استفاده شود. البته انتخاب نهایی باید مطابق نقشه سازه، نظر مهندس محاسب و شرایط اجرا باشد. در زمان برآورد هزینه نیز قیمت میلگرد، مقدار مصرف خرک ها و پرت ناشی از خمکاری باید در محاسبات دیده شود.

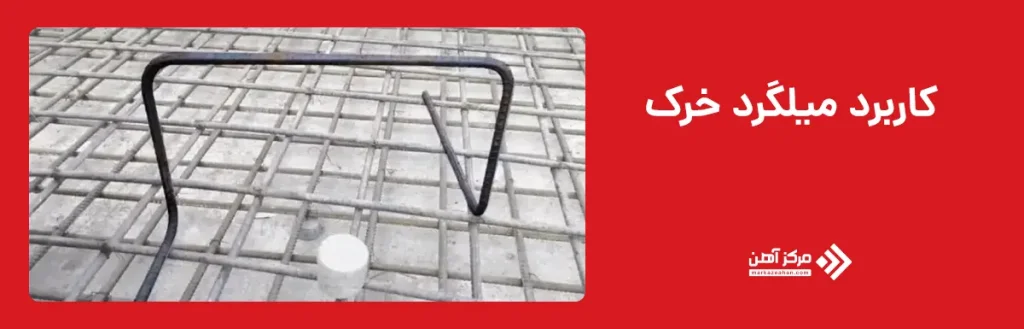

کاربرد میلگرد خرک
کاربرد میلگرد خرک فقط به نگه داشتن چند میلگرد در ارتفاع محدود نمی شود. در واقع خرک در آرماتور بندی کمک می کند شبکه های میلگردی طبق نقشه اجرا شوند و در طول عملیات، نظم خود را حفظ کنند. برای درک بهتر این موضوع، ابتدا باید بدانیم فونداسیون چیست. فونداسیون بخش زیرین سازه است که بار ستون ها و دیوارها را به زمین منتقل می کند و به همین دلیل، دقت در اجرای میلگردهای آن اهمیت بسیار زیادی دارد.
مهم ترین کاربردهای میلگرد خرک عبارتند از:
نگهداری شبکه آرماتور فوقانی: اصلی ترین کاربرد میلگرد خرک، نگه داشتن مش بالایی فونداسیون در ارتفاع طراحی شده است. بدون خرک، شبکه بالایی روی شبکه پایینی می افتد یا فاصله آن از بتن رویی تغییر می کند.
حفظ فاصله بین دو شبکه میلگرد: در فونداسیون های ضخیم، فاصله شبکه بالا و پایین باید دقیق باشد. خرک آرماتور بندی باعث می شود این فاصله در کل سطح فونداسیون تقریبا ثابت بماند.
جلوگیری از جابه جایی میلگردها هنگام اجرا: در زمان رفت و آمد نیروها، بستن آرماتورها و بتن ریزی، احتمال حرکت میلگردها زیاد است. خرک ها مانند تکیه گاه عمل می کنند و از تغییر موقعیت شبکه فوقانی جلوگیری می کنند.
کمک به اجرای صحیح کاور بتن: اگر شبکه بالایی بیش از حد بالا یا پایین قرار بگیرد، پوشش بتن دچار مشکل می شود. میلگرد خرک در فونداسیون به حفظ کاور مناسب کمک می کند.
افزایش نظم اجرایی فونداسیون: در پروژه هایی که آرماتورها تراکم بالایی دارند، خرک ها باعث می شوند شبکه ها مرتب تر بسته شوند و کنترل ناظر ساده تر شود.
اجرای بهتر در فونداسیون های سنگین: در پی های گسترده، رادیه ها و فونداسیون های حجیم، وزن شبکه فوقانی زیاد است. در این شرایط، استفاده از خرک مناسب برای حفظ ارتفاع شبکه ضروری است.

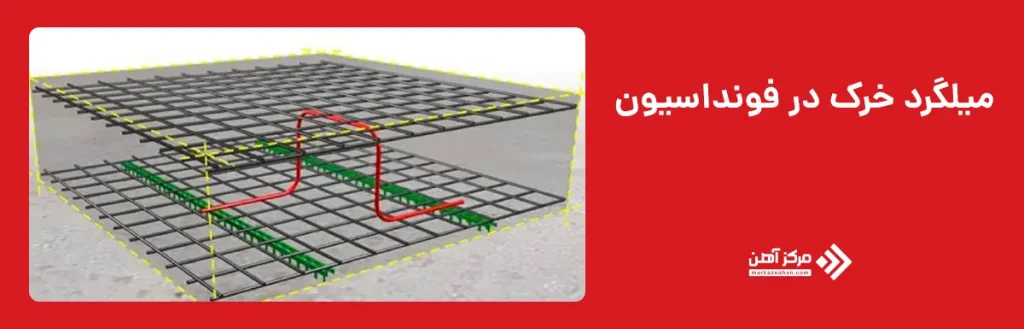

خرک در فونداسیون چه نقشی دارد؟
خرک در فونداسیون نقش یک نگهدارنده اجرایی را دارد؛ یعنی کمک می کند میلگردها در همان موقعیتی که طراح سازه تعیین کرده باقی بمانند. شاید خرک مستقیما مانند میلگردهای اصلی در تحمل کشش یا فشار محاسبه نشود، اما اگر درست اجرا نشود، موقعیت میلگردهای اصلی تغییر می کند و همین موضوع می تواند کیفیت عملکرد فونداسیون را تحت تاثیر قرار دهد. بررسی مواردی مانند نحوه اجرا، سایز میلگرد، فاصله گذاری و حتی قیمت خاموت در کنار سایر مصالح مصرفی، به برآورد دقیق تر هزینه آرماتوربندی کمک می کند. به همین دلیل در آرماتوربندی حرفه ای، اجرای خرک یک کار ساده و فرعی محسوب نمی شود.
نقش های اصلی خرک در فونداسیون شامل موارد زیر است:
تامین تکیه گاه برای شبکه بالایی: خرک ها مانند پایه هایی هستند که شبکه فوقانی آرماتور روی آنها قرار می گیرد. این پایه ها باید به اندازه کافی محکم باشند تا زیر وزن میلگردها خم نشوند.
کنترل ارتفاع موثر فونداسیون: ارتفاع موثر در طراحی بتن آرمه اهمیت زیادی دارد. اگر شبکه بالا یا پایین در جای درست نباشد، عملکرد خمشی و برشی فونداسیون تغییر می کند.
جلوگیری از خوابیدن شبکه فوقانی: در فونداسیون های وسیع، اگر خرک کافی نباشد، شبکه بالایی در بخش هایی از کار دچار افتادگی می شود. این موضوع بیشتر در دهانه های بزرگ یا شبکه های سنگین دیده می شود.
کمک به اجرای منظم خرک در فونداسیون گسترده: در فونداسیون های گسترده، فاصله خرک در فونداسیون گسترده باید طوری انتخاب شود که شبکه بالا در هیچ نقطه ای دچار شکم دادگی یا نشست نشود.
بهبود کیفیت بتن ریزی: وقتی میلگردها در جای درست ثابت باشند، بتن بهتر میان شبکه ها حرکت می کند و احتمال ایجاد حفره، تراکم نامناسب یا جابه جایی آرماتورها کمتر می شود.
کاهش خطای اجرایی در پروژه: استفاده درست از خرک آرماتوربندی باعث می شود اجرای فونداسیون قابل کنترل تر باشد و ناظر بتواند فاصله ها، ترازها و کاورها را دقیق تر بررسی کند.

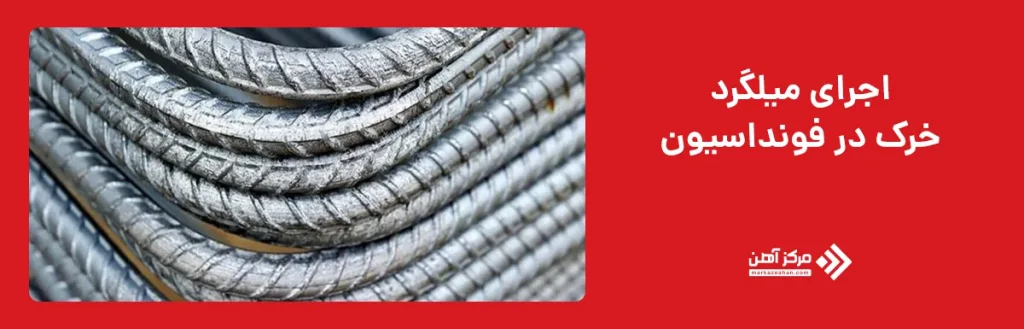

نحوه اجرای میلگرد خرک در فونداسیون
نحوه اجرای میلگرد خرک در فونداسیون باید قبل از بستن کامل شبکه بالایی مشخص شود. معمولا ابتدا شبکه آرماتور پایینی روی اسپیسرها قرار می گیرد، سپس محل خرک ها طبق نقشه یا نظر مهندس اجرا تعیین می شود و بعد شبکه فوقانی روی خرک ها بسته می شود. در این مرحله، آرماتوربندی باید با دقت انجام شود؛ زیرا هرگونه خطا در ارتفاع خرک، فاصله خرک ها یا اتصال آنها به شبکه، روی کیفیت نهایی فونداسیون اثر می گذارد.
مراحل اجرای میلگرد خرک در فونداسیون به صورت کلی شامل موارد زیر است:
- بررسی نقشه سازه: قبل از شروع کار باید ضخامت فونداسیون، محل شبکه های بالا و پایین، کاور بتن و جزئیات اجرایی بررسی شود. اگر در نقشه جزئیات خرک مشخص شده باشد، اجرا باید مطابق همان انجام شود.
- انتخاب سایز میلگرد خرک: قطر میلگرد خرک با توجه به وزن شبکه بالایی، ضخامت فونداسیون و فاصله بین خرک ها انتخاب می شود. در فونداسیون های سنگین، میلگرد نازک ممکن است تغییر شکل دهد و ارتفاع شبکه را حفظ نکند.
- خمکاری میلگردها: شکل میلگرد خرک معمولا به صورت پایه دار، U شکل، مثلثی یا شبیه چهارپایه ساخته می شود. نوع خمکاری باید طوری باشد که خرک روی شبکه پایین یا روی بتن مگر پایدار بماند.
- تعیین محل نصب خرک ها: فاصله خرک ها نباید تصادفی باشد. در فونداسیون های گسترده، فاصله ها معمولا منظم انتخاب می شوند تا شبکه بالایی در همه نقاط تکیه گاه کافی داشته باشد.
- نصب خرک روی شبکه پایین: خرک ها باید در محل خود قرار بگیرند و در صورت نیاز با سیم آرماتوربندی به شبکه پایینی بسته شوند تا هنگام اجرای شبکه بالا جابه جا نشوند.
- قرار دادن شبکه فوقانی: بعد از نصب خرک ها، میلگردهای شبکه بالایی روی آنها قرار داده می شود. در این مرحله باید تراز شبکه و فاصله آن از سطح بتن آینده کنترل شود.
- بستن اتصالات با سیم: خرک ها باید به اندازه کافی به شبکه ها متصل شوند تا در زمان رفت و آمد نیروها یا بتن ریزی از جای خود خارج نشوند.
- کنترل نهایی قبل از بتن ریزی: پیش از بتن ریزی، ناظر باید ارتفاع شبکه بالا، کاور بتن، فاصله خرک ها، استحکام خرک ها و نبود تغییر شکل در آنها را بررسی کند.
در خرک در فونداسیون نواری، معمولا عرض فونداسیون کمتر از فونداسیون گسترده است؛ اما همچنان در صورت وجود شبکه فوقانی، به خرک نیاز است. در این نوع فونداسیون، محل خرک ها باید طوری باشد که شبکه بالا در طول نوار پی ثابت بماند و هنگام بتن ریزی دچار جابه جایی نشود.

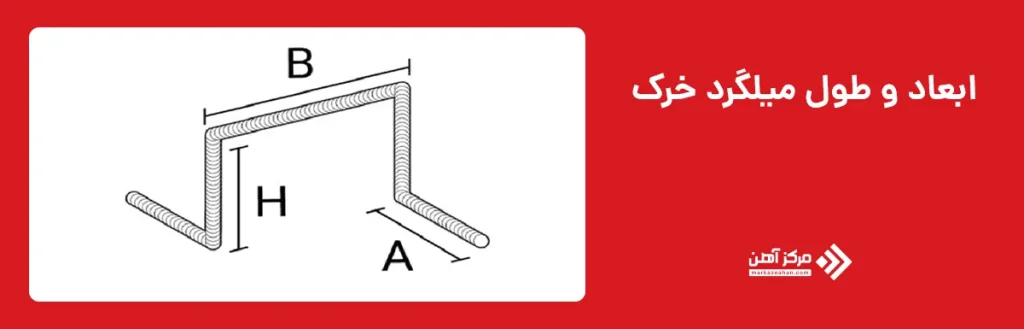

ابعاد و طول میلگرد خرک چقدر باید باشد؟
ابعاد خرک فونداسیون به ضخامت پی، فاصله بین شبکه پایینی و بالایی، مقدار کاور بتن و قطر میلگردهای اصلی بستگی دارد. به زبان ساده، ارتفاع خرک باید به اندازه ای باشد که شبکه فوقانی دقیقا در تراز طراحی شده قرار بگیرد. اگر ارتفاع خرک کوتاه باشد، شبکه بالایی پایین تر از حد مجاز قرار می گیرد و اگر بیش از حد بلند باشد، کاور بتن روی شبکه کاهش پیدا می کند. بنابراین طول و ارتفاع خرک باید بر اساس نقشه اجرایی و ضخامت واقعی فونداسیون تعیین شود، نه به صورت چشمی.
برای محاسبه تقریبی ارتفاع خرک، معمولا ضخامت فونداسیون، کاور پایین، قطر شبکه پایین، فاصله خالص بین دو شبکه، قطر شبکه بالا و کاور فوقانی در نظر گرفته می شود. طول پایه های خرک نیز باید به گونه ای باشد که پایداری کافی ایجاد کند و هنگام بتن ریزی واژگون نشود. در پروژه های معمول، ابعاد خرک فونداسیون توسط تیم اجرایی با تایید مهندس ناظر تعیین می شود، اما در پروژه های حساس بهتر است جزئیات آن در نقشه شاپ یا دستور کار اجرایی مشخص باشد. همچنین باید دقت کرد که خرک ها مانع عبور مناسب بتن نشوند و در زمان بتن ریزی فضای کافی برای تراکم بتن باقی بماند.
فاصله میلگرد خرک در فونداسیون چقدر است؟
فاصله میلگرد خرک در فونداسیون مقدار ثابتی برای همه پروژه ها ندارد و به وزن شبکه فوقانی، قطر میلگردهای اصلی، ضخامت فونداسیون، نوع پی و روش اجرا بستگی دارد. در فونداسیون های سبک، فاصله خرک ها می تواند بیشتر باشد؛ اما در فونداسیون های سنگین و گسترده، باید خرک ها نزدیک تر اجرا شوند تا شبکه بالایی دچار افتادگی نشود. به طور معمول، فاصله خرک ها باید آنقدر باشد که شبکه فوقانی بین دو خرک شکم ندهد و در زمان رفت و آمد کارگران یا حرکت شیلنگ پمپ بتن، تراز خود را از دست ندهد.
برای نحوه محاسبه تعداد خرک در فونداسیون، ابتدا باید سطح فونداسیون و فاصله اجرایی خرک ها مشخص شود. سپس با تقسیم طول و عرض ناحیه مورد نظر بر فاصله انتخابی، تعداد تقریبی خرک ها به دست می آید. در فونداسیون گسترده، فاصله خرک در فونداسیون گسترده معمولا باید منظم تر و کنترل شده تر باشد؛ زیرا سطح کار بزرگ است و کوچک ترین افتادگی در شبکه بالا می تواند در بخش وسیعی از فونداسیون تکرار شود. در نهایت، عدد به دست آمده باید با شرایط واقعی کارگاه، تراکم میلگردها و نظر مهندس ناظر اصلاح شود.
میلگرد خرک یکی از اجزای مهم اجرایی در فونداسیون های بتن آرمه است که وظیفه اصلی آن نگه داشتن شبکه آرماتور فوقانی در ارتفاع صحیح و حفظ فاصله آن از شبکه پایینی است. اجرای درست خرک در فونداسیون باعث افزایش دقت آرماتوربندی، حفظ کاور بتن، جلوگیری از جابه جایی میلگردها و بهبود کیفیت بتن ریزی می شود. انتخاب سایز میلگرد خرک فونداسیون، قطر میلگرد خرک، شکل میلگرد خرک، فاصله خرک ها و تعداد مورد نیاز آن باید بر اساس نقشه سازه، وزن شبکه فوقانی، ضخامت فونداسیون و شرایط اجرایی تعیین شود. بنابراین خرک در آرماتور بندی یک عضو ساده اما بسیار اثرگذار است و بی توجهی به آن می تواند کیفیت نهایی فونداسیون را تحت تاثیر قرار دهد.
سوالات متداول
میلگرد خرک در فونداسیون برای نگه داشتن شبکه میلگرد بالایی در ارتفاع درست استفاده می شود. این میلگرد فاصله بین آرماتور بالا و پایین را ثابت نگه می دارد و مانع افتادن یا جابه جا شدن میلگردها هنگام بتن ریزی می شود.
خرک در آرماتوربندی معمولا بعد از اجرای شبکه میلگرد تحتانی و قبل از بستن شبکه میلگرد فوقانی اجرا می شود. یعنی ابتدا میلگردهای پایین فونداسیون چیده می شوند، سپس خرک ها نصب می شوند و بعد میلگردهای بالایی روی آن قرار می گیرند.
سایز میلگرد خرک بر اساس ضخامت فونداسیون، وزن شبکه بالایی، فاصله خرک ها و نظر طراح سازه انتخاب می شود. در فونداسیون های معمولی معمولا از میلگردهای سایز 10، 12 یا 14 استفاده می شود، اما ملاک نهایی نقشه سازه است.
تفاوت میلگرد خرک با خاموت در وظیفه آن هاست. خاموت برای مهار برش، محصور کردن میلگردهای طولی و افزایش مقاومت عضو بتنی استفاده می شود، اما خرک بیشتر نقش نگهدارنده و فاصله گذار بین دو شبکه آرماتور را دارد.
اجرای اشتباه میلگرد خرک باعث می شود شبکه بالایی فونداسیون در جای درست قرار نگیرد. این موضوع می تواند پوشش بتن، ارتفاع موثر مقطع و عملکرد سازه ای فونداسیون را دچار مشکل کند و حتی باعث ضعف در بتن ریزی شود.
طول و ارتفاع خرک در فونداسیون بر اساس فاصله بین شبکه تحتانی و فوقانی محاسبه می شود. ارتفاع خرک باید طوری باشد که میلگرد بالایی در تراز مشخص شده در نقشه قرار بگیرد و طول پایه ها هم به اندازه ای باشد که خرک روی شبکه پایین پایدار بماند.
