ناودانی upe نخستین محصولی است که برای شناخت مقاطع باز با بال های موازی باید بررسی شود؛ در این مقاله توضیح می دهیم ناودانی UPE چیست و چه کاربردهایی دارد تا انتخاب مهندسی تری داشته باشید. این پروفیل مطابق استانداردهای اروپایی تولید می شود و به سبب بال های موازی و جان نسبتاً ضخیم، هم در سازه های سبک و هم در سازه های سنگین نقش مطمئنی دارد. در همان ابتدای مسیر باید بگوییم بررسی روند بازار فولاد و پایش مداوم شاخص ها، مانند قیمت آهن، به تصمیم گیری درست کمک می کند؛ زیرا انتخاب مقطع مناسب فقط مسئله فنی نیست و به اقتصاد پروژه نیز گره خورده است. در ادامه، با تمرکز بر مفاهیم کلیدی و اصطلاحات متداولی مثل ابعاد ناودانی، وزن ناودانی و جدول اشتال ناودانی، تصویری روشن از ویژگی ها، مزایا و کاربردهای این مقطع ارائه می دهیم. به علاوه به تفاوت UPE با ناودانی های معمولی می پردازیم و عوامل مؤثر بر قیمت ناودانی را مرور می کنیم.

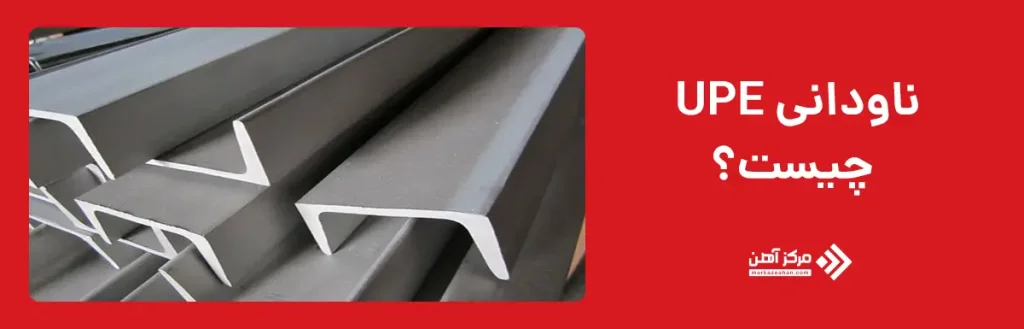

ناودانی UPE چیست؟ به زبان ساده، UPE نوعی ناودانی اروپایی با بال های موازی (Parallel Flange Channel) است که در آن ضخامت بال در تمام طول یکسان بوده و جان مقطع نیز برای تحمل برش و کمانش موضعی بهینه می شود. تفاوت اصلی UPE با UPN (ناودانی معمولی با بال مایل) موازی بودن بال ها است که اتصال را راحت تر و دقیق تر می کند. این پروفیل در بازه ای از سایزهای سبک تا سنگین تولید می شود تا طراح بر اساس نیاز خمشی و برشی، ابعاد ناودانی مناسب را انتخاب کند. UPE به دلیل هندسه متقارن نسبت به محور قائم، اتصال پذیری بهتری با صفحات و مقاطع دیگر دارد و عملیات سوراخ کاری، برش و مونتاژ آن ساده تر است. برای برآورد اقتصادی، بررسی قیمت ناودانی در کنار تحلیل ساختار مقطع ضروری است. به دلیل نسبت خوب مقاومت به وزن، UPE در طراحی لرزه ای، سازه های موقت و بسیاری از انواع ناودانی های مورد استفاده در پروژه ها گزینه ای محبوب و کاربردی است.

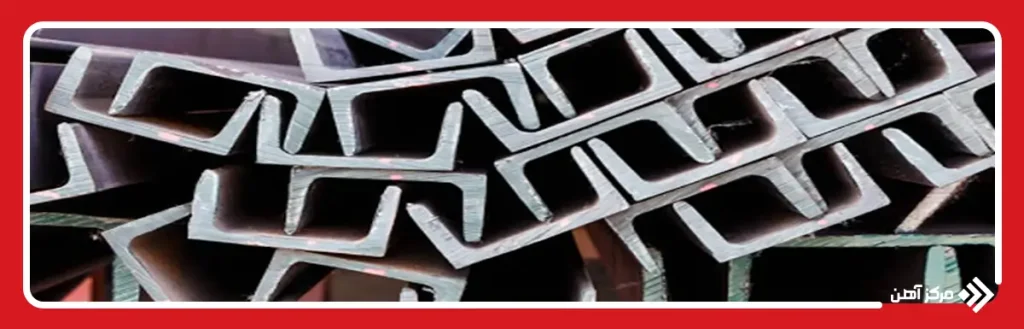

در مشخصات فنی ناودانی UPE معمولاً با سه محور داده سر و کار داریم: هندسه، خواص مکانیکی و تلرانس های ساخت. ابعاد ناودانی شامل ارتفاع جان، عرض بال های موازی، ضخامت جان و ضخامت بال است که بر حسب میلی متر ارائه می شود و بر اساس آن ها مساحت مقطع، ممان اینرسی و مدول مقطع محاسبه می گردد. وزن ناودانی نیز از حاصل ضرب مساحت در چگالی فولاد به دست می آید و به صورت وزن هر متر گزارش می شود؛ برای دسترسی سریع، مهندسان به جدول اشتال ناودانی و همچنین جدول وزن ناودانی مراجعه می کنند تا بتوانند ظرفیت خمشی و برشی را به سرعت تخمین بزنند. از نظر متریال، این پروفیل غالباً با فولادهای سازه ای متداول مانند S235 ،S275 یا S355 تولید می شود که تنش تسلیم متفاوتی داشته و انتخاب آن ها تابع نیاز پروژه است.
تلرانس های ابعاد ناودانی UPE با استانداردهای اروپایی مطابقت دارند، تا تعویض پذیری قطعات راحت باشد و کیفیت اتصال با پیچ و جوش تضمین شود. سطح مقطع این ناودانی برای نصب صفحه انتهایی بسیار مناسب است و یکنواختی ضخامت بال، کیفیت تماس و استحکام اتصال را بالا می برد. در پروژه های صنعتی، مشخص کردن جزئیاتی مانند طول شاخه، حالت نورد گرم یا سرد، پوشش ضد زنگ و ارائه گواهی آزمون برای کنترل مستندات فنی اهمیت زیادی دارد. علاوه بر این، بسته بندی مناسب و ثبت کد Heat کمک می کند تا پیگیری و شناسایی هر شاخه ناودانی UPE، به طور دقیق انجام شود.
ناودانی UPE به دلیل طراحی ویژه با بال های موازی، یکی از پرکاربردترین مقاطع فولادی در پروژه های ساختمانی و صنعتی محسوب می شود. این مقطع علاوه بر وزن ناودانی مناسب و ظرفیت باربری بالا، مزایای متنوعی از نظر اجرایی و اقتصادی دارد. استفاده از ناودانی UPE باعث کاهش دوباره کاری های کارگاهی، افزایش سرعت نصب و کاهش هزینه های جانبی پروژه می شود. همچنین با توجه به تنوع در ابعاد ناودانی و گریدهای فولادی مختلف، انتخاب این مقطع برای شرایط گوناگون امکان پذیر است.

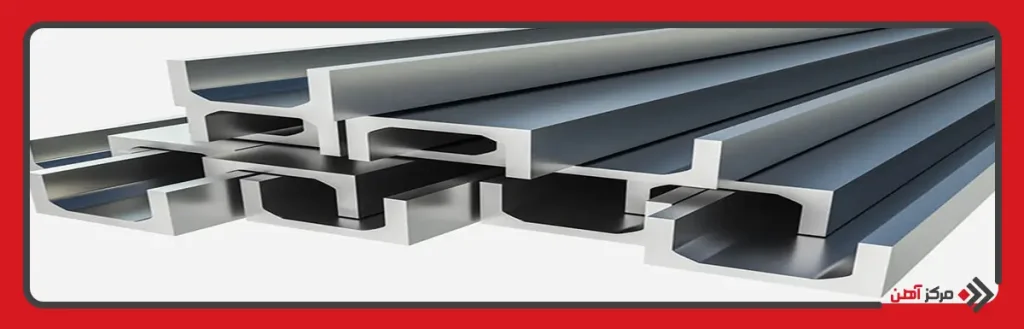

ناودانی UPE به دلیل طراحی با بال های موازی، استحکام بالا و وزن متناسب، در بسیاری از صنایع جایگاه ویژه ای دارد. این پروفیل هم در پروژه های سبک و هم در سازه های سنگین به کار می رود و به دلیل هماهنگی با استانداردهای اروپایی، تأمین و استفاده از آن ساده تر است. علاوه بر این، ابعاد ناودانی متنوع و قابلیت پوشش دهی ضدخوردگی، دامنه کاربرد آن را در شرایط مختلف آب و هوایی گسترده تر کرده است. در ادامه، مهم ترین حوزه های کاربرد این مقطع فولادی را بررسی می کنیم:
ساختمان سازی
ناودانی UPE در کف سازی صنعتی، لبه دال مرکب، جان پناه ها و کلاف بندی بازشوها کاربرد فراوان دارد. بال های موازی این مقطع باعث می شوند اتصال به صفحه جوش یا نبشی راحت تر انجام شود و سرعت اجرا افزایش پیدا کند. همین ویژگی، آن را به گزینه ای ایده آل برای پروژه های ساختمانی شهری و صنعتی تبدیل کرده است.
ساخت اسکلت فلزی
در اسکلت های فلزی، UPE به عنوان تیر فرعی کف، یوغ مهاربندها و نشیمن پله ها استفاده می شود. دقت در اتصال پیچ و جوش به دلیل سطح یکنواخت بال ها بسیار بالا است و امکان مونتاژ سریع و بدون خطا را فراهم می کند. همچنین در کلاف بندی اطراف چاهک آسانسور و سازه های مشابه نقش مهمی دارد.
ماشین آلات صنعتی
در صنایع ماشین سازی، ناودانی UPE برای ساخت شاسی تجهیزات دوار، ریل های نگهدارنده و قاب سینی کابل های سنگین به کار می رود. نسبت مطلوب مقاومت به وزن ناودانی و سهولت سوراخ کاری باعث می شود تولیدکنندگان تجهیزات صنعتی این مقطع را برای شاسی و فریم انتخاب کنند. علاوه بر این، برای ساخت حفاظ ها و فیکسچرهای صنعتی نیز پرکاربرد است.
صنایع پل سازی و سازه های سنگین
در پل ها و سازه های بزرگ، UPE به عنوان المان فرعی در عرشه های فلزی، خرپاهای تقویتی، بادبندهای موقت و صفحه کشی کناری تیرهای باکس کاربرد دارد. استفاده از پوشش های ضدخوردگی مانند گالوانیزه گرم، عمر مفید این پروفیل را افزایش می دهد. همچنین برای ساخت سکوهای دسترسی و سازه های دریایی، انتخابی قابل اعتماد است.

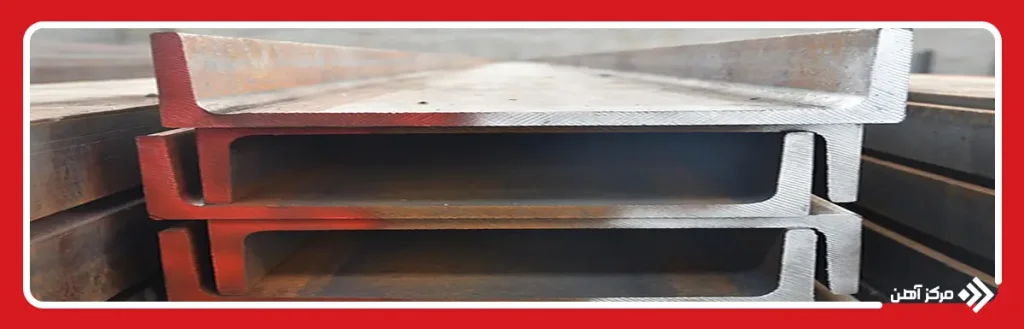

تفاوت ناودانی UPE با ناودانی معمولی را باید در هندسه و پیامدهای اجرایی آن جستجو کرد. در ناودانی های رایج قدیمی تر، یعنی UPN، بال ها شیب دار یا مخروطی اند و این موضوع هنگام اتصال صفحه و نبشی باعث ایجاد ناحیه تماس کوچک تر، تمرکز تنش و گاهی نیاز به ماشین کاری پرهزینه می شود. اما در UPE بال ها موازی اند؛ بنابراین سطح تماس کامل تر است و پیچ و جوش ظرفیت طراحی خود را بهتر حفظ می کنند. از نظر خواص مقطع، برای ارتفاع یکسان معمولاً وزن UPE اندکی متفاوت از UPN است و مدول مقطع آن یکنواخت تر است. به همین دلیل، مهندسان اغلب در اتصالات و اجزای فرعی پروژه ها از UPE استفاده می کنند، چون نصب و عملکرد آن ساده تر و قابل اعتمادتر است. در انبارداری و برشکاری نیز یکنواختی ضخامت بال، سرعت تولید قطعات تکراری را بالا می برد. از طرف دیگر، اگر پروژه قبلاً با ناودانی UPN طراحی شده باشد، جایگزینی کامل با UPE ممکن است نیاز به تغییر و بررسی جزئیات نقشه ها داشته باشد. در مجموع، انتخاب بین این دو به ملاحظات فنی، دسترسی بازار و اهداف اقتصادی وابسته است.
| ویژگی ها | ناودانی UPE (بال موازی) | ناودانی UPN (بال مخروطی/شیب دار) |
|---|---|---|
شکل بال ها | بال های موازی با ضخامت یکنواخت | بال ها شیب دار با ضخامت متغیر |
کیفیت اتصال جوش/پیچ | سطح تماس کامل تر، توزیع تنش یکنواخت | سطح تماس محدودتر، تمرکز تنش بیشتر |
مدول مقطع | یکنواخت تر، مناسب اتصالات و اعضای فرعی | کمتر یکنواخت است |
وزن واحد طول | اندکی سبک تر یا مشابه در ابعاد برابر | معمولاً کمی سنگین تر در سایز مشابه |
سرعت اجرا و برشکاری | سرعت بالاتر در تولید و سوراخ کاری | نیاز به ماشین کاری اصلاحی در برخی موارد |
کاربرد در پروژه های مدرن | رایج تر به دلیل استاندارد اروپایی و سادگی اتصال | بیشتر در نقشه ها و پروژه های قدیمی دیده می شود |
هزینه های جانبی | کاهش دوباره کاری و ماشین کاری | احتمال افزایش هزینه به دلیل اصلاحات اجرایی |

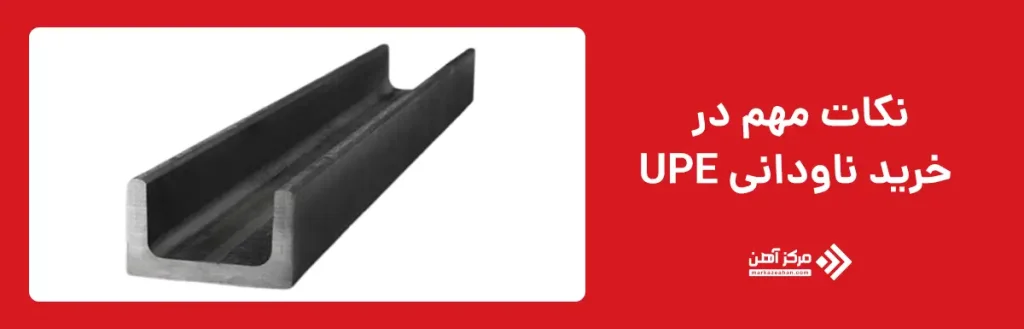

در خرید ناودانی UPE رعایت چند نکته کلیدی کیفیت و هزینه را کنترل می کند. نخست، انطباق ابعادی با استاندارد معتبر و ارائه گواهی آزمون مکانیکی و شیمیایی را درخواست کنید تا کیفیت پایه روشن باشد. دوم، راستی آزمایی مستقیم با متر و کولیس: ارتفاع جان، عرض بال های موازی و ضخامت ها را در چند نقطه نمونه برداری کنید و تابیدگی، خمش طولی و پلیسه لبه ها را بررسی کنید. سوم، طول شاخه و تلرانس وزن هر متر را از فروشنده بپرسید؛ دانستن این موارد در برآورد باربری و حمل اهمیت دارد.
چهارم، اگر پروژه در فضای باز است، درباره پوشش اولیه شاپ پرایمر یا گالوانیزه گرم تصمیم بگیرید و سازگاری آن با سیستم رنگ نهایی را بررسی کنید. پنجم، موضوع رهگیری: شماره Heat، شماره ذوب، تاریخ تولید و نام کارخانه باید روی بندیل و برگه آنالیز درج شده باشد. ششم، خدمات برش و سوراخ کاری کارگاهی را با دقت مشخص کنید تا خطای تلرانس روی راندمان نصب اثر نگذارد. در نهایت، شرایط تحویل، بیمه حمل، بسته بندی، امکان مرجوعی و برنامه زمان بندی را مکتوب کنید تا ریسک اجرا کاهش یابد. می توانید از فروشنده نمونه سطحی بدون زنگ زدگی شدید بخواهید، زیرا خوردگی عمیق می تواند ضخامت مؤثر بال یا جان را کاهش دهد و کیفیت جوش را پایین بیاورد.
قیمت ناودانی UPE به چند عامل مهم بستگی دارد که از ویژگی های فنی و شرایط بازار نشأت می گیرد. انتخاب درست مقطع، توجه به وزن هر متر و بررسی گرید فولاد می تواند تفاوت قابل توجهی در هزینه کل ایجاد کند. علاوه بر این، عملیات تکمیلی و خدمات اضافه مانند برش، سوراخکاری و پوشش دهی نیز روی قیمت تاثیر دارند. برای برنامه ریزی دقیق بودجه، بررسی تمام این عوامل و مقایسه با جدول وزن ناودانی اهمیت زیادی دارد.
جمع بندی
ناودانی UPE با بال های موازی، یکی از مطمئن ترین پروفیل های باز برای کاربردهای ساختمانی و صنعتی است. هندسه یکنواخت آن اتصال پذیری را ساده می کند، کیفیت جوش و پیچ را بالا می برد و خطاهای کارگاهی را کم می کند؛ در نتیجه با وزن منطقی، ظرفیت سازه ای مطلوبی ارائه می دهد. اگر بدانیم ناودانی UPE چیست و تفاوتش با UPN در چیست، آنگاه انتخاب سایز مناسب بر پایه ابعاد ناودانی و وزن هر متر با تکیه بر جدول اشتال ناودانی و جدول وزن ناودانی به فرآیندی سریع و علمی تبدیل می شود. هنگام خرید، کنترل استاندارد، گرید فولاد، راستای بال های موازی، تلرانس وزن و خدمات تکمیلی اهمیت دارد و برای مدیریت هزینه باید هم زمان به پارامترهای بازار و ویژگی های فنی دقت کنیم. از سوی دیگر، با وجود پوشش ضدخوردگی و برنامه ریزی نگهداشت، می توان عمر محصول را در محیط های دشوار به طور قابل توجهی افزایش داد.
سوالات متداول
UPE عموماً از فولادهای نورد گرم مانند S235، S275 و S355 تولید می شود. در پروژه های ویژه، فولادهای آلیاژی یا ضد زنگ نیز بنا به نیاز سفارش داده می شوند.
استانداردهای ساخت ناودانی UPE معمولاً شامل EN 10365 برای پروفیل های فولادی گرم نوردیده اروپا و DIN 1026-1 برای ابعاد و تحمل ها است. این استانداردها مشخصات ابعادی، تلرانس ها و کیفیت سطح ناودانی ها را تعیین می کنند.
ناودانی UPE معمولاً در عرض 100 تا 600 میلی متر و ارتفاع جان 50 تا 200 میلی متر تولید می شود. ضخامت جان آن معمولاً بین 4 تا 12 میلی متر و ضخامت بال ها بین 5 تا 15 میلی متر است.
بله، استفاده از ناودانی UPE می تواند به کاهش هزینه های پروژه کمک کند، زیرا وزن کمتری نسبت به برخی مقاطع دیگر دارد و نصب آن سریع تر و آسان تر است، که هزینه های نیروی کار و حمل و نقل را کاهش می دهد. همچنین، استانداردسازی ابعاد و یکنواختی مقطع، مصرف مصالح اضافی را کاهش می دهد.
برای اطمینان از کیفیت ناودانی UPE، باید استاندارد ساخت، ابعاد و تلرانس ها را بررسی کرد و گواهی آنالیز شیمیایی و مکانیکی فولاد را دریافت نمود. همچنین کنترل ظاهری برای ترک یا زنگ زدگی ضروری است.
