لوله جدار چاه چیست و چه کاربردی دارد؟

لوله جدار چاه یکی از اجزای اصلی در ساخت، بهره برداری و حفاظت از چاه های آب، چاه های کشاورزی، چاه های صنعتی و برخی حفاری های ژئوتکنیکی است که وظیفه اصلی آن تثبیت دیواره چاه، جلوگیری از ریزش لایه های خاک و کنترل ورود آب، ماسه و ذرات جامد به داخل چاه است. انتخاب صحیح این لوله مستقیما بر عمر چاه، کیفیت آب استخراج شده، راندمان پمپ و هزینه های نگهداری اثر می گذارد؛ به همین دلیل عواملی مانند قطر، ضخامت، جنس، نوع شیار و مقاومت مکانیکی باید متناسب با شرایط زمین شناسی تعیین شوند. از آنجا که برخی انواع لوله جدار از فولاد ساخته می شوند، تغییرات قیمت آهن نیز می تواند هزینه اجرای چاه را تحت تاثیر قرار دهد. در ادامه، ساختار، انواع، مشخصات فنی، روش تولید، کاربردها و مزایا و معایب لوله جدار چاه را به صورت تخصصی بررسی می کنیم.

لوله جدار چاه چیست؟

لوله جدار چاه یا Well Casing یک عضو استوانه ای است که پس از حفاری در داخل گمانه نصب می شود تا دیواره چاه را از محیط داخلی آن جدا کند و پایداری هندسی چاه را حفظ کند. در حین حفاری، لایه های زمین ممکن است شامل رس، ماسه، شن، سنگ های خرد شده یا مواد سست باشند و در صورت نبود پوشش مناسب، احتمال ریزش، بسته شدن مسیر چاه و ورود رسوبات بسیار زیاد است. لوله جدار با ایجاد یک پوسته مقاوم، فشار جانبی خاک و آب زیرزمینی را تحمل می کند و یک مسیر پایدار برای نصب پمپ، لوله ستون و تجهیزات بهره برداری فراهم می سازد. در بخش های آبده چاه، معمولا از لوله های مشبک یا Screen Casing استفاده می شود تا آب بتواند با سرعت کنترل شده وارد چاه شود و در عین حال ورود ذرات درشت محدود شود.

عملکرد لوله جدار فقط به جلوگیری از ریزش دیواره محدود نیست. این لوله می تواند میان سفره های آب با کیفیت متفاوت جداسازی ایجاد کند، از نفوذ آلودگی سطحی جلوگیری کند و محل استقرار تجهیزات سرچاهی و لوله های انتقال را تثبیت نماید. نوع اتصال نیز اهمیت زیادی دارد و بسته به جنس لوله می تواند جوشی، رزوه ای، کوپلری یا فلنجی باشد. در سامانه هایی که بخشی از مسیر انتقال آب با پلی اتیلن اجرا می شود، بررسی عواملی مانند نوع اتصال، فشار کاری و قیمت اتصالات پلی اتیلن نیز در برآورد هزینه کل پروژه اهمیت دارد؛ هرچند این اتصالات جایگزین سیستم اتصال لوله جدار نیستند و بیشتر در خطوط انتقال پس از چاه استفاده می شوند.

انواع لوله های جدار چاه

انواع لوله جدار چاه بر اساس جنس، شکل سطح، روش اتصال و کاربرد به گروه های مختلف تقسیم می شوند. انتخاب نوع مناسب باید بر اساس عمق چاه، قطر حفاری، وضعیت خورندگی آب، مقاومت خاک، مقدار آبدهی و نوع تجهیز پمپاژ انجام شود. همچنین قیمت لوله جدار چاه با توجه به جنس، ضخامت، قطر، نوع مشبک کاری و کیفیت ساخت تغییر می کند.

نوع لوله جدار چاه	جنس / ساختار	ویژگی اصلی	کاربرد رایج
لوله جدار فولادی	فولاد کربنی	مقاومت مکانیکی و تحمل فشار بالا	چاه های عمیق، کشاورزی و صنعتی
لوله جدار گالوانیزه	فولاد با پوشش روی	مقاومت بیشتر در برابر خوردگی	چاه های آب در محیط های با خورندگی متوسط
لوله جدار PVC	پلی وینیل کلراید	سبک، ضد خوردگی و دارای سطح داخلی صاف	چاه های آب، پایش آب زیرزمینی و چاه های کم تا متوسط عمق
لوله جدار پلی اتیلن	پلی اتیلن	مقاومت شیمیایی بالا و وزن کم	چاه های کم عمق و برخی پروژه های پایش
لوله جدار ساده	بدنه بدون شیار یا سوراخ	جلوگیری کامل از ورود آب و رسوبات از بخش مورد نظر	قسمت های غیر آبده چاه
لوله جدار مشبک	دارای سوراخ یا شیار	امکان ورود کنترل شده آب	محدوده سفره آب و لایه های آبده
لوله جدار شیار ممتد	دارای شیارهای پیوسته و مهندسی شده	سطح باز زیاد و افت ورودی کمتر	چاه های با دبی بالا و نیازمند فیلتراسیون دقیق
لوله جدار رزوه ای	دارای اتصال رزوه و کوپلینگ	نصب سریع و بدون نیاز به جوشکاری در محل	چاه هایی با نیاز به مونتاژ مرحله ای
لوله جدار جوشی	اتصال قطعات به روش جوشکاری	ایجاد اتصال محکم و پیوسته	چاه های عمیق و پروژه های دارای جداره فولادی سنگین

ساختار لوله جدار چاه

ساختار لوله جدار چاه از یک بدنه استوانه ای مقاوم تشکیل شده است که باید هم فشار خارجی ناشی از خاک و آب زیرزمینی را تحمل کند و هم در برابر نیروهای محوری ایجاد شده هنگام نصب مقاومت داشته باشد. قطر خارجی، ضخامت جداره، نوع فولاد یا پلیمر و کیفیت سطح از پارامترهای اساسی طراحی این بخش هستند. در لوله های فولادی، افزایش قطر بدون افزایش متناسب ضخامت می تواند مقاومت در برابر Buckling یا کمانش پوسته را کاهش دهد. به همین دلیل تعیین ابعاد نباید فقط بر اساس قیمت لوله انجام شود و تحلیل مکانیکی نیز باید مورد توجه قرار گیرد.

در لوله های مشبک، ساختار علاوه بر بدنه شامل الگوی شیار یا سوراخ است. عرض شیار باید با دانه بندی لایه آبده و نوع Gravel Pack هماهنگ باشد. اگر شیار بیش از حد بزرگ باشد، ماسه وارد چاه می شود و اگر بسیار کوچک انتخاب شود، افت فشار افزایش یافته و ظرفیت آبدهی کاهش پیدا می کند. در برخی سیستم ها اطراف لوله مشبک با شن دانه بندی شده پر می شود تا یک فیلتر طبیعی ایجاد شود و از انتقال ذرات ریز به داخل چاه جلوگیری گردد. در قسمت بالاتر نیز فضای حلقوی ممکن است با مواد آب بند پر شود تا از انتقال آلودگی بین لایه های زمین جلوگیری شود.

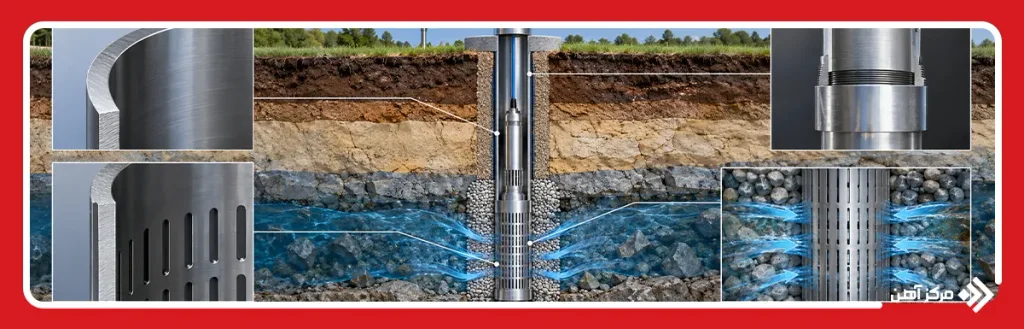

مشخصات فنی لوله جدار چاه

مشخصات فنی لوله جدار چاه باید متناسب با عمق حفاری، فشار خارجی، قطر پمپ و شرایط زمین تعیین شود. مهم ترین مشخصات شامل قطر اسمی، قطر خارجی، ضخامت جداره، طول شاخه، وزن واحد طول، جنس، روش اتصال، نوع مشبک کاری و مقاومت در برابر فشار خارجی است. قطر لوله باید فضای کافی برای نصب پمپ و تجهیزات جانبی ایجاد کند، اما افزایش بیش از حد قطر هزینه حفاری و مصالح را بالا می برد. ضخامت نیز باید به گونه ای باشد که لوله تحت فشار خاک، ضربه هنگام نصب و وزن ستون لوله دچار تغییر شکل یا شکست نشود.

در لوله های مشبک، درصد سطح باز یکی از پارامترهای کلیدی است. این مقدار نشان می دهد چه نسبتی از سطح لوله امکان عبور آب را فراهم می کند. همچنین Slot Size یا عرض شیار باید بر اساس آزمایش دانه بندی خاک تعیین شود. جنس لوله نیز باید با کیفیت شیمیایی آب سازگار باشد؛ برای مثال، وجود یون های خورنده یا شوری زیاد می تواند سرعت خوردگی فولاد را افزایش دهد. در چنین شرایطی ممکن است پوشش ضد خوردگی، فولاد مقاوم تر یا لوله های پلیمری مناسب تر باشند. کنترل مستقیم بودن لوله، یکنواختی ضخامت و کیفیت اتصال نیز از بخش های مهم بازرسی فنی است.

نحوه تولید لوله جدار چاه

لوله جدار فولادی معمولا از ورق فولادی تولید می شود. در فرآیند ساخت، ورق پس از برش به عرض مناسب وارد دستگاه Forming می شود و به تدریج به شکل استوانه در می آید. سپس لبه های ورق به روش جوشکاری مقاومتی یا جوش زیرپودری به یکدیگر متصل می شوند. پس از تشکیل لوله، عملیات صافکاری، کالیبراسیون قطر و کنترل ابعادی انجام می شود. در صورت نیاز، دو سر لوله برای اتصال رزوه ای ماشینکاری می شوند یا برای جوشکاری لب به لب آماده می گردند. کیفیت درز جوش اهمیت زیادی دارد، زیرا لوله هنگام نصب ممکن است تحت بارهای فشاری و کششی قابل توجهی قرار گیرد.

در تولید لوله جدار مشبک، پس از آماده شدن بدنه، شیارها یا سوراخ ها با الگوی مشخص ایجاد می شوند. روش تولید می تواند شامل برش مکانیکی، پانچ یا فناوری های دقیق تر باشد. شکل شیار باید به گونه ای باشد که احتمال انسداد کاهش یابد و عبور آب به صورت یکنواخت صورت گیرد. پس از این مرحله، سطح لوله از نظر پلیسه، ترک و ناهماهنگی بررسی می شود. در مدل های گالوانیزه یا پوشش دار، عملیات پوشش دهی نیز انجام می شود. لوله های پلیمری با فرآیند اکستروژن تولید شده و پس از خروج از قالب، خنک کاری، برش و در صورت نیاز شیارزنی می شوند.

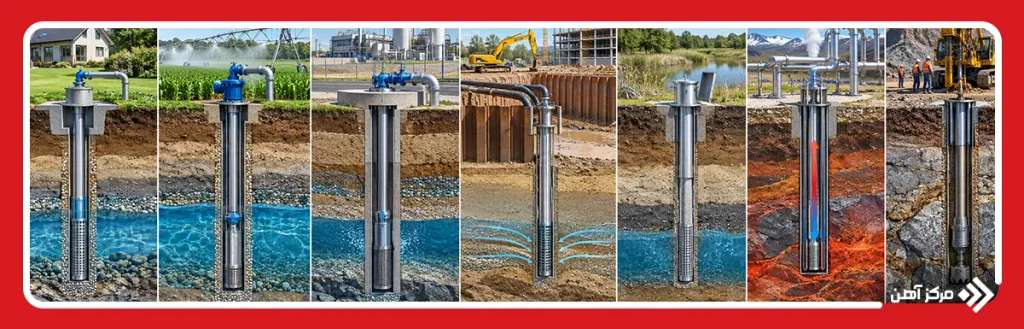

کاربردهای لوله جدار چاه

کاربرد لوله جدار چاه به پروژه های آب محدود نیست و در هر حفاری که نیاز به تثبیت دیواره، جداسازی لایه ها یا کنترل جریان سیال وجود داشته باشد می تواند مورد استفاده قرار گیرد. نوع و مشخصات لوله در هر کاربرد متفاوت است.

• چاه های آب شرب
• چاه های کشاورزی
• چاه های صنعتی
• چاه های زهکشی
• چاه های پایش آب زیرزمینی
• چاه های ژئوترمال
• پروژه های Dewatering یا آبکشی
• گمانه های ژئوتکنیکی
• چاه های تزریق آب
• پروژه های کنترل سطح آب زیرزمینی
• سیستم های تامین آب مجتمع های صنعتی
• چاه های اضطراری و ذخیره آب
• پروژه های معدن و حفاری اکتشافی

مزایا و معایب لوله جدار چاه

لوله جدار چاه در صورتی که متناسب با شرایط زمین و مشخصات آب انتخاب شود، نقش بسیار مهمی در ایمنی و پایداری چاه دارد. با این حال، مانند هر جزء مهندسی، استفاده از آن مزایا و محدودیت های مشخصی دارد.

مزایای لوله جدار چاه:

• جلوگیری از ریزش دیواره چاه
• افزایش پایداری گمانه
• جلوگیری از ورود ذرات درشت
• کنترل ورود ماسه به چاه
• محافظت از تجهیزات پمپاژ
• جداسازی لایه های زمین
• کاهش احتمال آلودگی سفره آب
• افزایش عمر بهره برداری چاه
• امکان نصب فیلتر و Gravel Pack
• ایجاد مسیر پایدار برای نصب پمپ
• کمک به حفظ قطر داخلی چاه
• امکان کنترل محل ورود آب
• بهبود شرایط تعمیر و نگهداری

معایب لوله جدار چاه:

• افزایش هزینه اولیه حفاری
• احتمال خوردگی در مدل های فولادی
• احتمال رسوب گرفتگی شیارها
• دشواری تعویض پس از نصب
• نیاز به طراحی دقیق قطر و ضخامت
• احتمال کمانش در انتخاب ضخامت نامناسب
• محدودیت تحمل فشار در برخی مدل های پلیمری
• نیاز به کنترل دقیق کیفیت اتصال
• احتمال انسداد بخش مشبک
• هزینه حمل بالا در قطرهای بزرگ
• دشواری نصب در چاه های بسیار عمیق

در مجموع، عملکرد موفق یک چاه تنها به عمق حفاری یا ظرفیت پمپ وابسته نیست و کیفیت سیستم جداره نقش تعیین کننده ای دارد. لوله جدار باید به عنوان یک عضو مهندسی طراحی شود، نه صرفا یک لوله برای پوشاندن دیواره چاه. انتخاب جنس مناسب، قطر و ضخامت صحیح، تعیین دقیق محل مشبک کاری، طراحی فیلتر شنی و اجرای اتصال با کیفیت می تواند عمر بهره برداری چاه را به شکل محسوسی افزایش دهد. در مقابل، انتخاب اشتباه ممکن است باعث ریزش دیواره، ورود ماسه، کاهش آبدهی، سایش پمپ و حتی از دست رفتن کامل چاه شود. بنابراین ارزیابی زمین شناسی، مشخصات آب و شرایط بهره برداری باید قبل از خرید و نصب انجام شود.
