آشنایی با 4 لوله جدار چاه پرکاربرد

لوله جدار چاه یکی از اجزای اصلی در تکمیل چاه های آب، کشاورزی و صنعتی است که علاوه بر پایدار نگه داشتن دیواره چاه، در بخش مشبک وظیفه کنترل ورود آب و جلوگیری از ورود بیش از حد ماسه و ذرات سازند را بر عهده دارد. انتخاب نوع مناسب این لوله تنها بر اساس قطر یا ضخامت انجام نمی شود، بلکه شکل شیار، درصد سطح باز، دانه بندی سفره، دبی مورد نیاز، فشار جانبی خاک و احتمال گرفتگی نیز باید بررسی شود. در میان انواع پرکاربرد لوله جدار چاه، مدل های برشی، کرکره ای، جانسون و قوسی به دلیل تفاوت ساختاری، رفتار هیدرولیکی و هزینه تولید، برای شرایط متفاوتی مورد استفاده قرار می گیرند. جنس لوله، ضخامت ورق و فرآیند تولید نیز می توانند هزینه نهایی را تحت تاثیر قرار دهند و به همین دلیل تغییرات قیمت آهن در ارزیابی اقتصادی پروژه اهمیت دارد. در ادامه با 4 لوله جدار چاه پرکاربرد، ویژگی های فنی هر مدل و تفاوت آنها از نظر فیلتراسیون، دبی و شرایط بهره برداری آشنا می شویم.

معرفی 4 لوله جدار چاه پرکاربرد

بخش مشبک لوله جدار چاه یا Well Screen باید دو وظیفه متضاد را همزمان انجام دهد؛ از یک سو باید سطح عبور کافی برای ورود آب داشته باشد و از سوی دیگر اجازه ورود کنترل نشده ذرات سازند را ندهد. هرچه سرعت ورود آب از سطح اسکرین بیش از حد افزایش پیدا کند، افت انرژی، انتقال ذرات ریز و احتمال گرفتگی نیز می تواند بیشتر شود. بنابراین هندسه شیار یکی از پارامترهای مهم طراحی است و نمی توان تنها قطر لوله را معیار انتخاب قرار داد.

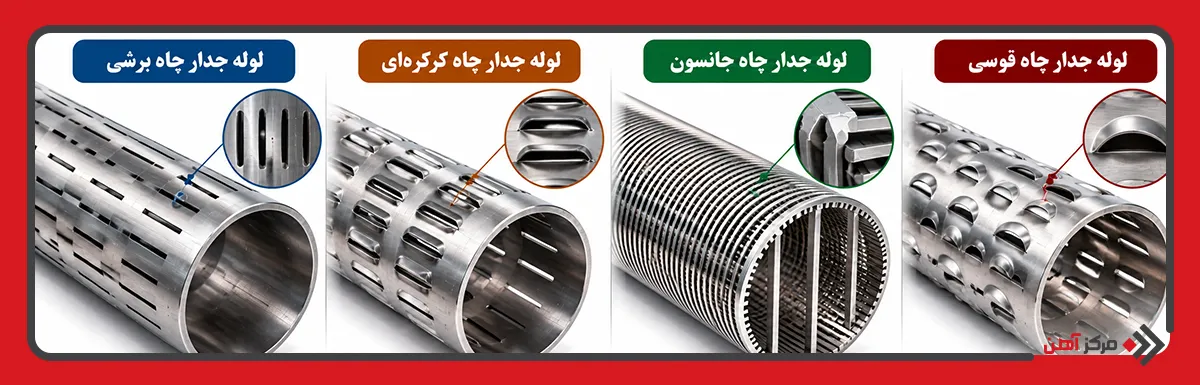

چهار مدل برشی، کرکره ای، جانسون و قوسی از لوله های جدار چاه پرکاربرد هستند، اما سطح باز و نحوه ورود جریان در آنها یکسان نیست. شرایط زمین شناسی، اندازه دانه های آبخوان، استفاده یا عدم استفاده از Gravel Pack، عمق چاه و مقدار آب مورد نیاز تعیین می کنند کدام ساختار مناسب تر است. قیمت لوله جدار چاه نیز علاوه بر ابعاد و وزن، تحت تاثیر نوع شیارزنی و پیچیدگی فرآیند ساخت قرار دارد.

لوله جدار چاه برشی

لوله جدار چاه برشی که می توان آن را در گروه Slotted Well Screen قرار داد، معمولا از یک لوله فولادی ساخته می شود که روی بدنه آن شیارهای باریک و منظم ایجاد شده است. این شیارها ممکن است به صورت طولی یا با آرایش مشخص در اطراف محیط لوله قرار گیرند. هدف اصلی، ایجاد مسیر ورود آب بدون حذف بخش زیادی از بدنه است تا مقاومت مکانیکی لوله همچنان حفظ شود. عرض، طول و تعداد شیارها باید بر اساس دانه بندی سازند یا مشخصات فیلتر شنی پیرامون لوله انتخاب شوند.

مزیت اصلی مدل برشی سادگی تولید و امکان ساخت در قطرها و ضخامت های مختلف است. به دلیل استفاده از لوله پایه یکپارچه، این نوع معمولا ظرفیت مناسبی برای تحمل فشار خارجی دارد؛ با این حال افزایش تعداد شیارها برای بالا بردن سطح باز می تواند سطح موثر مقطع را کاهش دهد، بنابراین میان ظرفیت هیدرولیکی و استحکام باید تعادل برقرار شود.

در هنگام بررسی قیمت لوله برشی، توجه به قیمت لوله پایه، ضخامت، قطر و فرآیند ایجاد شیار ضروری است. اگر سطح باز مورد نیاز چاه زیاد باشد، صرف افزایش تعداد برش ها همیشه راه حل مناسبی نیست، زیرا آرایش شیار باید بدون تضعیف غیر مجاز بدنه طراحی شود. مدل برشی در بسیاری از چاه هایی که نیاز به راهکار اقتصادی و ساختار نسبتا ساده دارند قابل استفاده است.

لوله جدار چاه کرکره ای

در لوله جدار چاه کرکره ای، بازشوهای ورودی آب تنها یک شکاف ساده در ضخامت لوله نیستند. سطح بدنه در محل شیار شکل داده می شود و نوعی برجستگی یا دهانه شبیه Louvers ایجاد می گردد. به همین دلیل در منابع فنی بین Louvered Screen و شیارهای ساده ماشین کاری شده تفاوت قائل می شوند. مسیر عبور آب در این ساختار مستقیم نیست و شکل دهانه می تواند تا حدودی مانع ورود مستقیم بخشی از ذرات درشت شود.

یکی از ویژگی های مدل کرکره ای این است که نسبت به برخی لوله های صرفا برشی می توان سطح ورودی بیشتری ایجاد کرد، بدون آنکه تمام ساختار لوله به شبکه ای بسیار متراکم از برش تبدیل شود. با این حال جهت دهانه ها و هندسه آنها باعث انحراف جریان آب می شود و در طراحی هیدرولیکی باید افت فشار ناشی از این مسیر مورد توجه قرار گیرد.

در میان انواع لوله فولادی مورد استفاده در تکمیل چاه، مدل کرکره ای معمولا برای شرایطی انتخاب می شود که طراح به ساختار یکپارچه لوله پایه همراه با بازشوهای شکل داده شده نیاز دارد. عملکرد نهایی آن به تعداد کرکره ها، ابعاد هر بازشو، ضخامت ورق و نسبت سطح باز به سطح کل وابسته است. اگر انتخاب شیار بدون توجه به دانه بندی اطراف چاه انجام شود، حتی کیفیت بالای ساخت نیز مانع ورود ماسه یا گرفتگی تدریجی نخواهد شد.

لوله جدار چاه جانسون

لوله جدار چاه جانسون یا Johnson Type Screen از نظر ساختار با لوله های برشی متداول تفاوت قابل توجهی دارد. در این سیستم معمولا سیم پروفیلی با مقطع V شکل به صورت پیوسته دور مجموعه ای از میله های طولی نگهدارنده پیچیده و در نقاط تماس به آنها متصل می شود. فاصله کنترل شده بین سیم های مجاور، یک Continuous Slot یا شیار پیوسته ایجاد می کند که آب می تواند در امتداد بخش بزرگی از سطح اسکرین وارد شود.

یکی از مهم ترین مزایای این طراحی، سطح باز بالا در مقایسه با بسیاری از لوله های شیار محدود است. افزایش Effective Open Area باعث می شود برای عبور یک دبی مشخص، سرعت ورود آب از هر واحد سطح کاهش پیدا کند. سرعت ورودی کمتر می تواند افت هیدرولیکی را کاهش دهد و شرایط توسعه و بهره برداری از چاه را بهبود دهد.

هندسه V شکل شیار نیز اهمیت زیادی دارد. در طراحی صحیح، دهانه در سمت خارجی باریک تر و به سمت داخل بازتر می شود؛ در نتیجه احتمال گیر کردن بعضی ذرات در عمق شیار کاهش می یابد. این ویژگی به عنوان Non-clogging Slot شناخته می شود، هرچند هیچ اسکرینی در تمام شرایط کاملا مصون از گرفتگی نیست.

مدل جانسون در پروژه هایی که کیفیت فیلتراسیون، سطح باز زیاد، کنترل دقیق اندازه شیار و دبی بالا اهمیت دارند مورد توجه قرار می گیرد. البته ساخت پیچیده تر، نوع متریال و دقت تولید می تواند هزینه آن را نسبت به بعضی مدل های ساده لوله جدار چاه افزایش دهد.

لوله جدار چاه قوسی

لوله جدار چاه قوسی دارای بازشوهایی است که طی فرآیند شکل دهی روی بدنه ایجاد می شوند و هندسه آنها نسبت به برش مستقیم، فرم برجسته یا قوسی پیدا می کند. هدف از این ساختار افزایش سطح موثر ورود آب، هدایت جریان و حفظ بخش مناسبی از پیوستگی مکانیکی بدنه است. در بعضی طراحی ها، شکل قوس باعث می شود دهانه نسبت به سطح خارجی لوله حالت محافظت شده تری داشته باشد و تماس مستقیم ذرات با مسیر عبور آب محدود شود.

کیفیت عملکرد مدل قوسی تا حد زیادی به یکنواختی ابعاد دهانه ها وابسته است. اگر فاصله یا ارتفاع بازشوها در طول لوله نامنظم باشد، جریان آب به صورت یکنواخت وارد نشده و نقاطی با سرعت ورودی بیشتر ایجاد می شوند. چنین تمرکزی می تواند انتقال موضعی ذرات و رسوب گذاری در بخش های دیگر را تشدید کند.

مدل قوسی در چاه هایی که به سطح ورود مناسب همراه با بدنه نسبتا مقاوم نیاز دارند قابل بررسی است. با این حال انتخاب آن باید با توجه به اندازه ذرات سفره و سیستم Gravel Pack انجام شود. شکل ظاهری شیار به تنهایی نمی تواند کیفیت فیلتراسیون را تضمین کند و Slot Size باید با مشخصات سازند هماهنگ شود.

در میان ۴ نوع لوله جدار چاه مورد استفاده، مدل قوسی را می توان گزینه ای بین ساختارهای ساده برشی و اسکرین های تخصصی با سطح باز بسیار بالا دانست. کیفیت ورق، عمق قوس، آرایش شیارها و مقاومت بدنه در برابر Collapse از پارامترهای اصلی ارزیابی این محصول هستند.

بررسی تفاوت های ۴ مدل لوله جدار چاه

تفاوت اصلی رایج ترین لوله های جدار چاه در شکل بازشو، سطح باز موثر، مسیر ورود جریان، دقت کنترل شیار و هزینه تولید قرار دارد. برای انتخاب میان آنها باید ظرفیت هیدرولیکی مورد نیاز در کنار مقاومت سازه ای بررسی شود. افزایش سطح باز معمولا سرعت ورود آب را برای دبی مشخص کاهش می دهد، اما حذف یا تغییر بیش از حد سطح بدنه می تواند بر مقاومت مکانیکی اثر بگذارد. همچنین هرچه کنترل ابعاد شیار دقیق تر باشد، امکان هماهنگ کردن Screen Opening با دانه بندی فیلتر یا سازند افزایش پیدا می کند.

جدول زیر مقایسه کلی 4 نوع لوله جدار چاه پرکاربرد را نشان می دهد:

ویژگی	لوله برشی	لوله کرکره ای	لوله جانسون	لوله قوسی
ساختار بازشو	شیار مستقیم روی لوله	دهانه شکل داده شده و کرکره ای	شیار پیوسته بین سیم های پروفیلی	بازشوهای برجسته و قوسی
نوع ساخت	برش یا ماشین کاری لوله پایه	برش و فرم دهی بدنه	سیم پروفیلی و میله های نگهدارنده	شکل دهی موضعی بدنه
سطح باز موثر	کم تا متوسط	متوسط	معمولا بالا	متوسط تا نسبتا بالا
مسیر ورود آب	نسبتا مستقیم	منحرف شده توسط کرکره	یکنواخت در امتداد شیار پیوسته	هدایت شده توسط فرم قوسی
کنترل اندازه شیار	وابسته به دقت برش	متوسط تا خوب	بسیار دقیق در تولید استاندارد	وابسته به قالب و فرآیند ساخت
احتمال گرفتگی	وابسته به عرض شیار و سازند	متوسط	معمولا کمتر با طراحی V شکل مناسب	وابسته به طراحی بازشو
عملکرد در دبی بالا	محدودتر با سطح باز کم	مناسب در طراحی صحیح	بسیار مناسب در طراحی صحیح	مناسب
مقاومت مکانیکی	مناسب با طراحی صحیح	مناسب	وابسته به ساختار و جنس	مناسب با طراحی درست
پیچیدگی تولید	پایین	متوسط	بالا	متوسط
هزینه نسبی	اقتصادی تر	متوسط	معمولا بالاتر	متوسط
کیفیت فیلتراسیون	وابسته به دقت شیار	مناسب	بسیار قابل کنترل	مناسب
کاربرد شاخص	چاه های عمومی و اقتصادی	شرایط نیازمند دهانه فرم داده شده	چاه های با راندمان هیدرولیکی و کنترل ماسه بالا	پروژه های نیازمند تعادل میان جریان و استحکام

این جدول نشان می دهد انتخاب بهترین مدل صرفا بر اساس پیشرفته تر بودن ساختار امکان پذیر نیست. برای مثال سطح باز زیاد جانسون زمانی ارزش واقعی ایجاد می کند که اندازه شیار متناسب با طراحی Gravel Pack و مشخصات آبخوان باشد. اگر شیار بسیار بزرگ انتخاب شود، حتی اسکرین باکیفیت نیز نمی تواند ورود ذرات ریز را به درستی کنترل کند.

در طرف مقابل، لوله برشی ساده ممکن است از نظر سطح باز محدودتر باشد، اما برای چاهی با دبی متوسط و شرایط زمین شناسی مشخص می تواند پاسخ کاملا قابل قبول و اقتصادی ارائه کند. در مدل های کرکره ای و قوسی نیز جهت بازشو و شکل جریان اهمیت دارد و نباید فقط تعداد سوراخ ها یا ظاهر لوله مقایسه شود.

یکی دیگر از پارامترهای مهم Screen Entrance Velocity است. زمانی که سطح باز واقعی کم باشد، آب برای عبور از دهانه ها باید با سرعت بیشتری حرکت کند. افزایش سرعت می تواند افت انرژی را بالا ببرد و در شرایط نامناسب انتقال ذرات ریز را تشدید کند. به همین دلیل طراحی حرفه ای ابتدا دبی هدف، ویژگی های سازند و سطح باز مورد نیاز را تعیین می کند و سپس نوع لوله انتخاب می شود.

در مجموع، انواع پرکاربرد لوله جدار چاه باید از سه منظر هیدرولیکی، ژئوتکنیکی و سازه ای ارزیابی شوند. بررسی فقط مقاومت فشاری لوله بدون توجه به راندمان ورود آب ناقص است و تمرکز صرف بر سطح باز نیز بدون محاسبه مقاومت Collapse می تواند خطرناک باشد. طراحی صحیح زمانی حاصل می شود که این پارامترها در کنار یکدیگر قرار گیرند.

4 لوله جدار چاه پرکاربرد شامل مدل های برشی، کرکره ای، جانسون و قوسی هستند که هر کدام نحوه متفاوتی برای ورود آب و کنترل ذرات دارند. لوله برشی ساختاری ساده و اقتصادی دارد و برای بسیاری از پروژه های عمومی قابل استفاده است؛ مدل کرکره ای با بازشوهای فرم داده شده مسیر ورود متفاوتی ایجاد می کند؛ لوله جانسون با Continuous Slot و سیم V شکل سطح باز بالا و کنترل دقیق تری بر اندازه شیار ارائه می دهد و مدل قوسی نیز میان ظرفیت ورود آب و حفظ ساختار بدنه تعادل ایجاد می کند. با این حال هیچ یک از این لوله ها را نمی توان بدون بررسی شرایط چاه به عنوان بهترین گزینه مطلق معرفی کرد. دبی مورد نیاز، عمق چاه، اندازه دانه های سازند، نوع فیلتر شنی، مقاومت در برابر فشار خارجی، احتمال خوردگی و بودجه پروژه باید همزمان ارزیابی شوند. بنابراین انتخاب درست لوله های جدار چاه پرکاربرد زمانی امکان پذیر است که مشخصات زمین شناسی و هیدرولیکی چاه پیش از سفارش محصول به صورت دقیق مشخص شده باشند.
