تفاوت کوپلینگ انعطاف پذیر و کوپلینگ صلب چیست؟
دسترسی سریع به محتوای این مطلب
تفاوت کوپلینگ انعطاف پذیر و کوپلینگ صلب به توانایی آنها در جبران ناهماهنگی میان شفت ها، کنترل ارتعاش و شیوه انتقال گشتاور مربوط می شود. کوپلینگ صلب دو محور را تقریبا بدون امکان حرکت نسبی به یکدیگر متصل می کند و به همین دلیل برای سیستم هایی مناسب است که شفت ها با دقت زیاد هم راستا شده اند. در مقابل، کوپلینگ انعطاف پذیر به کمک یک قطعه الاستومری، فنری، دیسکی یا مکانیزم انعطاف پذیر می تواند مقدار مشخصی از ناهم محوری زاویه ای، موازی یا محوری را تحمل کند. این ویژگی باعث می شود نیروهای ناخواسته کمتری به یاتاقان ها، شفت و تجهیزات متصل وارد شود. جنس بدنه، ابعاد و روش ساخت هر دو مدل نیز تحت تاثیر هزینه مواد اولیه و تغییرات قیمت آهن قرار دارد؛ با این حال، انتخاب فنی کوپلینگ نباید فقط بر اساس قیمت انجام شود و عواملی مانند توان موتور، سرعت دوران، گشتاور و شرایط بارگذاری اهمیت بیشتری دارند.
برای درک بهتر فرق کوپلینگ انعطاف پذیر و کوپلینگ صلب باید شرایط واقعی ماشین بررسی شود. در تجهیزاتی مانند پمپ، فن، کمپرسور و نوار نقاله که احتمال لرزش، شوک یا تغییر جزئی موقعیت شفت ها وجود دارد، مدل انعطاف پذیر معمولا عملکرد مطمئن تری دارد. کوپلینگ صلب بیشتر در ماشین آلات دقیق، شفت های کوتاه و سامانه هایی استفاده می شود که هم راستایی کامل آنها قابل حفظ است. شناخت انواع کوپلینگ و محدودیت هر مدل کمک می کند تا اتصال بر اساس شرایط بهره برداری انتخاب شود، نه صرفا شکل ظاهری یا ظرفیت اسمی. در ادامه این مقاله مرکزآهن، مقایسه کوپلینگ انعطاف پذیر و کوپلینگ صلب از نظر ساختار، انعطاف پذیری، انتقال لرزش، تحمل ناهم محوری، گشتاور، کاربرد و نگهداری بررسی می شود.
مقایسه کوپلینگ انعطاف پذیر و صلب
در کوپلینگ انعطاف پذیر بخشی از اتصال به گونه ای طراحی شده است که بتواند مقدار مشخصی تغییر شکل کنترل شده را تحمل کند. این ویژگی باعث می شود هنگام وجود ناهم محوری یا بارهای متغیر، تنش کمتری به شفت، یاتاقان و تجهیزات مجاور وارد شود. در مقابل، کوپلینگ صلب دو شفت را بدون ایجاد انعطاف به یکدیگر متصل می کند و برای عملکرد صحیح به هم محوری دقیق نیاز دارد. به همین دلیل، انتخاب هر یک از این دو مدل باید بر اساس شرایط کاری، نوع بار و دقت نصب انجام شود و فقط به ظرفیت انتقال گشتاور یا هزینه خرید توجه نشود. در ادامه، مقایسه کوپلینگ انعطاف پذیر و کوپلینگ صلب از جنبه های مختلف بررسی می شود تا مشخص شود هر کدام در چه شرایطی عملکرد بهتری دارند. مواردی مانند میزان انعطاف پذیری، ساختار، انتقال لرزش، تحمل ناهم محوری، ظرفیت انتقال گشتاور، کاربردهای صنعتی و نیازهای تعمیر و نگهداری از مهم ترین معیارهایی هستند که در انتخاب کوپلینگ مناسب تاثیر می گذارند. شناخت این تفاوت ها باعث می شود از استهلاک زودهنگام تجهیزات جلوگیری شده و راندمان سیستم انتقال قدرت افزایش یابد.

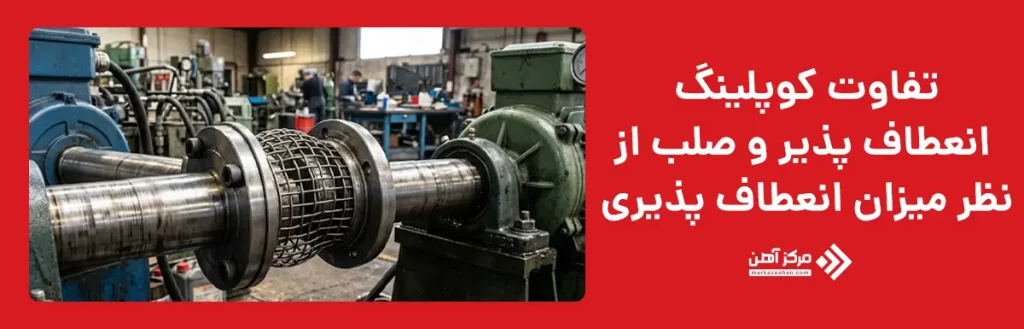

از نظر میزان انعطاف پذیری
مهم ترین فرق کوپلینگ انعطاف پذیر و کوپلینگ صلب در میزان آزادی حرکتی میان دو شفت دیده می شود. کوپلینگ انعطاف پذیر به کمک اجزایی مانند لاستیک، پلی یورتان، فنر، دیسک فلزی یا شبکه فولادی می تواند مقدار محدودی تغییر شکل داشته باشد. این ویژگی باعث می شود اتصال در برابر جابه جایی های جزئی محوری، زاویه ای یا موازی عملکرد پایدارتری نشان دهد. البته میزان انعطاف هر مدل یکسان نیست و باید بر اساس اطلاعات فنی سازنده بررسی شود؛ زیرا عبور از محدوده مجاز می تواند به پارگی قطعه میانی، افزایش دما یا خرابی یاتاقان منجر شود.
در مقابل، کوپلینگ صلب تقریبا هیچ انعطاف پذیری موثری ندارد و دو شفت را مانند یک محور یکپارچه به هم متصل می کند. این ساختار برای ماشین آلاتی مناسب است که هم راستایی شفت ها با دقت بالا انجام شده و در زمان کار نیز تغییر محسوسی ایجاد نمی شود. بنابراین در مقایسه کوپلینگ انعطاف پذیر و کوپلینگ صلب، مدل انعطاف پذیر برای سیستم های دارای حرکت و تغییرات محدود مناسب تر است، اما مدل صلب در اتصالات دقیق و ثابت کاربرد بهتری دارد.
از نظر ساختار
از نظر ساختار، تفاوت کوپلینگ انعطاف پذیر و کوپلینگ صلب کاملا مشهود است. کوپلینگ صلب معمولا از دو توپی فلزی و یک بخش اتصال دهنده تشکیل می شود که به وسیله پیچ، فلنج یا بست به شفت ها متصل می شوند. در این نوع طراحی، هیچ قطعه الاستیک یا انعطاف پذیری وجود ندارد و تمام نیرو به صورت مستقیم از یک شفت به شفت دیگر منتقل می شود. به همین دلیل، استحکام مکانیکی بالایی دارد و در شرایطی که هم محوری دقیق برقرار باشد، انتقال توان با حداقل اتلاف انجام می شود.
در مقابل، کوپلینگ انعطاف پذیر علاوه بر توپی ها، دارای یک عضو میانی انعطاف پذیر است که بسته به نوع کوپلینگ می تواند از لاستیک، پلی یورتان، دیسک فلزی، فنر، شبکه فولادی یا سایر مواد مهندسی ساخته شود. این قطعه وظیفه جذب بخشی از تنش های ناشی از ناهم محوری و بارهای دینامیکی را بر عهده دارد. به همین دلیل، ساختار آن نسبت به کوپلینگ صلب پیچیده تر است، اما در بسیاری از ماشین آلات صنعتی باعث افزایش طول عمر شفت، یاتاقان و سایر اجزای سیستم انتقال قدرت می شود.
از نظر انتقال لرزش و شوک
در مقایسه کوپلینگ انعطاف پذیر و کوپلینگ صلب، نحوه برخورد با لرزش و شوک یکی از مهم ترین تفاوت ها محسوب می شود. کوپلینگ انعطاف پذیر به دلیل وجود عضو میانی الاستومری، فنری، شبکه ای یا دیسکی می تواند بخشی از ارتعاشات و ضربه های ناگهانی را جذب کند. برخی نمونه های الاستومری علاوه بر تحمل ناهم محوری، بخشی از ارتعاش و ضربه را نیز جذب می کنند و از انتقال مستقیم آنها به اجزای دیگر جلوگیری می کنند. این ویژگی در تجهیزاتی مانند پمپ، کمپرسور، فن، نوار نقاله و ماشین آلات دارای بار متغیر اهمیت زیادی دارد.
در مقابل، کوپلینگ صلب لرزش و شوک را تقریبا بدون میرایی میان دو شفت منتقل می کند. در نتیجه، اگر سیستم دارای ضربه های مکرر، نوسان گشتاور یا ارتعاش باشد، احتمال وارد شدن تنش بیشتر به یاتاقان، گیربکس و موتور افزایش می یابد. البته در ماشین آلات دقیق و پایدار که لرزش ناچیز است، این ویژگی می تواند به انتقال مستقیم و دقیق نیرو کمک کند. بنابراین مدل انعطاف پذیر برای کنترل ارتعاش مناسب تر است، در حالی که مدل صلب بیشتر در سیستم های کم لرزش و دارای هم راستایی دقیق به کار می رود.

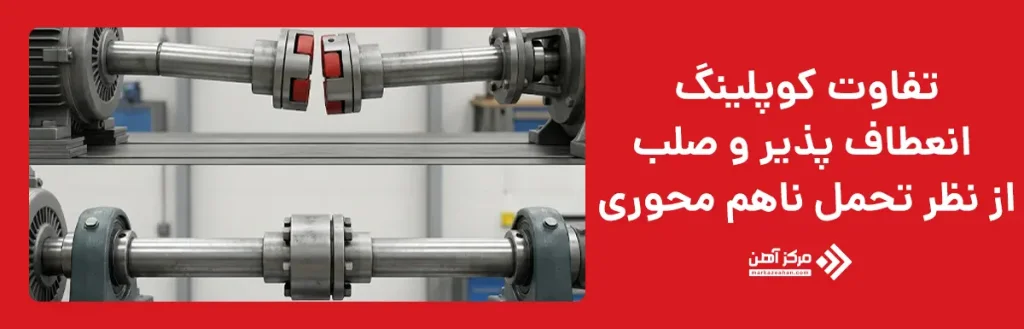

از نظر تحمل ناهم محوری
یکی از مهم ترین معیارها در بررسی تفاوت کوپلینگ انعطاف پذیر و کوپلینگ صلب، توانایی آنها در تحمل ناهم محوری میان شفت ها است. ناهم محوری ممکن است به صورت زاویه ای، موازی یا محوری ایجاد شود و معمولا از خطای نصب، نشست پایه ها، انبساط حرارتی یا تغییر شکل تجهیزات ناشی می شود. کوپلینگ انعطاف پذیر می تواند مقدار محدودی از این ناهماهنگی ها را جبران کند و مانع انتقال کامل تنش به یاتاقان ها و آب بندها شود. البته ظرفیت مجاز هر مدل متفاوت است و باید بر اساس کاتالوگ سازنده کنترل شود.
کوپلینگ صلب برای جبران ناهم محوری طراحی نشده است و به هم راستایی بسیار دقیق دو شفت نیاز دارد. اگر شفت ها حتی به مقدار کمی از محور صحیح خارج باشند، نیروهای شعاعی و محوری اضافی در سیستم ایجاد می شود. این وضعیت می تواند باعث افزایش لرزش، داغ شدن یاتاقان، سایش آب بند و کاهش عمر تجهیزات شود. بنابراین کوپلینگ صلب فقط زمانی انتخاب مناسبی است که هم محوری دقیق در زمان نصب انجام شود و شرایط کار نیز موجب تغییر موقعیت شفت ها نشود. در سیستم هایی که احتمال جابه جایی یا تغییر حرارتی وجود دارد، مدل انعطاف پذیر معمولا انتخاب مطمئن تری خواهد بود.
از نظر انتقال گشتاور
در انتقال گشتاور، کوپلینگ صلب به دلیل اتصال مستقیم و بدون عضو انعطاف پذیر، نیرو را با پیچش بسیار کم میان دو شفت منتقل می کند. این ویژگی برای ماشین آلاتی که به دقت حرکتی، هم زمانی بالا یا پاسخ سریع نیاز دارند مناسب است. با این حال، ظرفیت واقعی انتقال گشتاور فقط به صلب یا انعطاف پذیر بودن کوپلینگ وابسته نیست و عواملی مانند قطر شفت، جنس بدنه، نوع اتصال، سرعت دوران، ضریب سرویس و شرایط بارگذاری نیز باید بررسی شوند.
در کوپلینگ انعطاف پذیر، انتقال گشتاور از طریق عضو میانی مانند الاستومر، دیسک، شبکه یا فنر انجام می شود. این قطعه ممکن است مقدار بسیار کمی پیچش ایجاد کند، اما در عوض شوک های گشتاوری و تغییرات ناگهانی بار را بهتر کنترل می کند. در مقایسه کوپلینگ انعطاف پذیر و کوپلینگ صلب، مدل صلب برای انتقال دقیق و مستقیم گشتاور در سیستم های کاملا هم محور مناسب تر است، در حالی که مدل انعطاف پذیر در ماشین آلات دارای بار متغیر یا ضربه ای، عملکرد ایمن تری دارد. انتخاب نهایی باید بر اساس گشتاور نامی و حداکثر گشتاور لحظه ای انجام شود و فقط توان موتور مورد توجه قرار نگیرد.
از نظر کاربرد
کاربرد هر نوع کوپلینگ به شرایط عملکرد سیستم، دقت هم محوری، میزان لرزش و نوع بار بستگی دارد. کوپلینگ صلب بیشتر در تجهیزاتی استفاده می شود که دو شفت به صورت دقیق در یک راستا قرار گرفته اند و در زمان کار تغییر موقعیت محسوسی ندارند. ماشین ابزارهای دقیق، تجهیزات اندازه گیری، انکودرها، برخی سامانه های سرووموتوری و محورهای کوتاه از جمله مواردی هستند که می توانند از اتصال صلب بهره ببرند. در این کاربردها، انتقال مستقیم حرکت و کاهش لقی اهمیت زیادی دارد.
در مقابل، کوپلینگ انعطاف پذیر در پمپ ها، فن ها، کمپرسورها، گیربکس ها، نوار نقاله ها و بسیاری از ماشین آلات صنعتی کاربرد گسترده تری دارد. این تجهیزات معمولا با ارتعاش، تغییرات دما، بارهای متغیر یا ناهم محوری جزئی روبرو هستند. در بررسی تفاوت کوپلینگ انعطاف پذیر و کوپلینگ صلب، نمی توان یک مدل را برای تمام تجهیزات مناسب دانست. اگر سیستم به جذب ارتعاش و جبران جابه جایی محدود نیاز داشته باشد، نوع انعطاف پذیر انتخاب منطقی تری است؛ اما برای اتصال دقیق و کاملا ثابت، مدل صلب عملکرد مناسب تری ارائه می دهد.

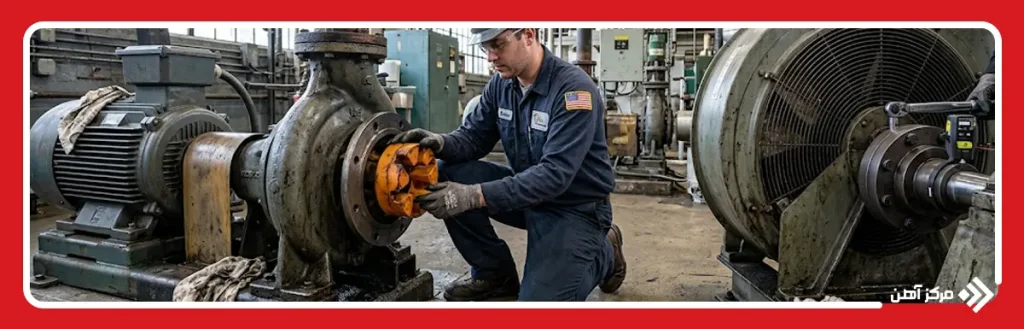

از نظر تعمیر و نگهداری
تفاوت کوپلینگ انعطاف پذیر و کوپلینگ صلب از نظر تعمیر و نگهداری به تعداد اجزا، شرایط نصب و نوع عضو انتقال دهنده بستگی دارد. کوپلینگ صلب ساختار ساده تری دارد و معمولا از قطعات کمتری تشکیل می شود. اگر هم راستایی شفت ها به درستی انجام شده باشد، این مدل به سرویس مداوم نیاز ندارد و بیشتر باید از نظر شل شدن پیچ ها، خوردگی، ترک خوردگی و سلامت محل اتصال به شفت بررسی شود. با این حال، هرگونه ناهم محوری می تواند فشار زیادی به یاتاقان ها وارد کند و هزینه تعمیرات سایر اجزای ماشین را افزایش دهد.
کوپلینگ انعطاف پذیر معمولا به بازدید دوره ای بیشتری نیاز دارد؛ زیرا عضو میانی آن ممکن است در اثر گرما، روغن، گرد و غبار، بار ضربه ای یا کارکرد طولانی فرسوده شود. در مدل های الاستومری باید ترک، سخت شدگی و تغییر شکل قطعه بررسی شود و در مدل های دیسکی یا شبکه ای نیز خوردگی، شکستگی و لقی کنترل گردد. مزیت مهم این نوع کوپلینگ آن است که در بسیاری از موارد، با تعویض عضو انعطاف پذیر می توان اتصال را دوباره به شرایط مناسب بازگرداند، بدون اینکه توپی ها یا کل مجموعه تعویض شوند.
جدول زیر، تفاوت کوپلینگ انعطاف پذیر و کوپلینگ صلب را بر اساس مهم ترین معیارهای فنی نشان می دهد. این مقایسه کمک می کند تا انتخاب کوپلینگ فقط بر اساس قیمت یا ظاهر محصول انجام نشود و شرایط واقعی سیستم نیز در نظر گرفته شود.
| معیار مقایسه | کوپلینگ انعطاف پذیر | کوپلینگ صلب |
| میزان انعطاف پذیری | دارای قابلیت تغییر شکل محدود | تقریبا بدون انعطاف |
| تحمل ناهم محوری | مناسب برای ناهم محوری محدود زاویه ای، محوری یا موازی | نیازمند هم راستایی بسیار دقیق |
| انتقال لرزش | قابلیت جذب یا کاهش بخشی از ارتعاش | انتقال مستقیم لرزش به اجزای متصل |
| کنترل شوک | مناسب تر برای بارهای ضربه ای و متغیر | حساس تر به شوک و نوسان گشتاور |
| انتقال گشتاور | انتقال مناسب همراه با مقدار کمی انعطاف پیچشی | انتقال مستقیم و دقیق گشتاور |
| ساختار | دارای عضو میانی الاستومری، دیسکی یا فنری | ساختار ساده و کاملا فلزی |
| کاربرد | پمپ، فن، کمپرسور، گیربکس و نوار نقاله | ماشین آلات دقیق، انکودر و محورهای کاملا هم راستا |
| نگهداری | نیازمند بررسی عضو انعطاف پذیر | نگهداری ساده تر، اما حساس به خطای نصب |
| هزینه خرابی | کاهش فشار واردشده به یاتاقان و شفت | احتمال افزایش خرابی در صورت ناهم محوری |

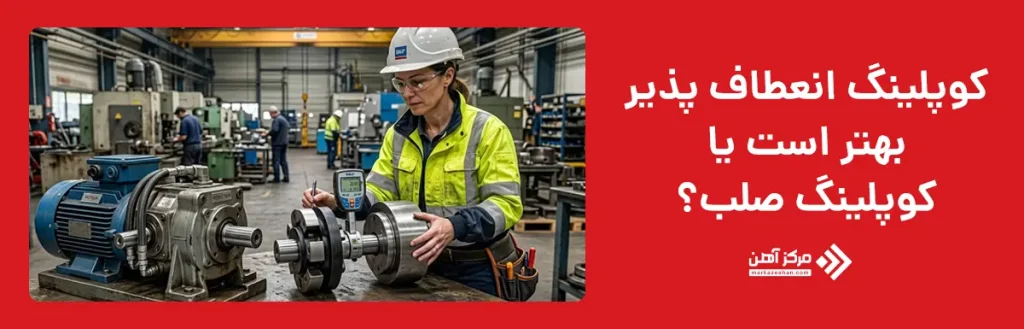

کوپلینگ انعطاف پذیر بهتر است یا کوپلینگ صلب؟
انتخاب میان کوپلینگ انعطاف پذیر و کوپلینگ صلب به شرایط کاری ماشین بستگی دارد و نمی توان یکی را در همه پروژه ها برتر دانست. اگر دو شفت با دقت بالا هم راستا باشند، تغییرات حرارتی محدود باشد و سیستم به انتقال دقیق حرکت بدون پیچش محسوس نیاز داشته باشد، کوپلینگ صلب انتخاب مناسبی است. این مدل ساختار ساده، لقی کم و پاسخ حرکتی دقیقی دارد و در تجهیزات اندازه گیری، انکودرها، ماشین ابزار و برخی سامانه های کنترل حرکت استفاده می شود. با این حال، نصب آن باید بسیار دقیق انجام شود؛ زیرا ناهم محوری کوچک نیز می تواند بار اضافی به یاتاقان، شفت و آب بند وارد کند. بنابراین مزیت انتقال مستقیم نیرو زمانی حفظ می شود که شرایط نصب و بهره برداری پایدار باشد.
در مقابل، اگر ماشین با ارتعاش، شوک، تغییر بار، انبساط حرارتی یا ناهم محوری محدود روبرو است، کوپلینگ انعطاف پذیر معمولا گزینه مطمئن تری خواهد بود. پمپ ها، فن ها، کمپرسورها، گیربکس ها و نوار نقاله ها از تجهیزاتی هستند که اغلب از این نوع اتصال بهره می برند. بررسی تفاوت کوپلینگ انعطاف پذیر و کوپلینگ صلب نشان می دهد که مدل انعطاف پذیر می تواند فشارهای ناخواسته وارد بر اجزای سیستم را کاهش دهد، اما عضو میانی آن به بازرسی و تعویض دوره ای نیاز دارد. برای انتخاب نهایی باید گشتاور نامی و لحظه ای، سرعت دوران، نوع ناهم محوری، شرایط محیطی، نیاز به کنترل لرزش، دقت حرکت و هزینه نگهداری همزمان بررسی شوند.
تفاوت کوپلینگ انعطاف پذیر و کوپلینگ صلب را نمی توان فقط به میزان انعطاف آنها محدود کرد. این دو نوع کوپلینگ از نظر تحمل ناهم محوری، انتقال گشتاور، کنترل لرزش، ساختار، کاربرد و نیازهای نگهداری تفاوت های مهمی دارند. کوپلینگ صلب برای سیستم هایی مناسب است که شفت ها کاملا هم راستا هستند و به انتقال دقیق نیرو نیاز دارند، در حالی که کوپلینگ انعطاف پذیر در ماشین آلاتی که با ارتعاش، شوک یا ناهم محوری جزئی مواجه هستند، عملکرد مطمئن تری ارائه می دهد. در واقع، مقایسه کوپلینگ انعطاف پذیر و کوپلینگ صلب نشان می دهد که هیچ کدام به طور مطلق برتر نیستند و انتخاب صحیح به شرایط کاری، گشتاور، سرعت، دقت نصب و نوع بار بستگی دارد. با شناخت دقیق فرق کوپلینگ انعطاف پذیر و کوپلینگ صلب می توان از استهلاک زودهنگام تجهیزات جلوگیری کرد و راندمان سیستم انتقال قدرت را افزایش داد.
سوالات متداول
اصلی ترین تفاوت کوپلینگ انعطاف پذیر و کوپلینگ صلب توانایی جبران ناهم محوری و کنترل ارتعاش است. کوپلینگ انعطاف پذیر مقدار محدودی جابه جایی را تحمل می کند، اما کوپلینگ صلب به هم راستایی دقیق شفت ها نیاز دارد.
کوپلینگ انعطاف پذیر برای جذب یا کاهش ارتعاش و شوک مناسب تر است. کوپلینگ صلب لرزش را تقریبا به صورت مستقیم میان دو شفت منتقل می کند.
کوپلینگ صلب گشتاور را با پیچش کمتر و دقت بیشتر منتقل می کند. مدل انعطاف پذیر ممکن است کمی تغییر شکل داشته باشد، اما در برابر بارهای ضربه ای عملکرد ایمن تری ارائه می دهد.
طول عمر هر مدل به شرایط نصب، بارگذاری و نگهداری بستگی دارد. کوپلینگ صلب در هم راستایی دقیق دوام بالایی دارد، اما وجود ناهم محوری می تواند عمر آن و تجهیزات متصل را کاهش دهد.
قیمت به جنس، ابعاد، ظرفیت گشتاور، برند و ساختار بستگی دارد. کوپلینگ انعطاف پذیر به دلیل داشتن عضو میانی و طراحی پیچیده تر ممکن است هزینه اولیه بیشتری داشته باشد.
در مقایسه کوپلینگ انعطاف پذیر و کوپلینگ صلب باید گشتاور، سرعت دوران، میزان ناهم محوری، ارتعاش، دقت حرکت، شرایط محیطی و هزینه نگهداری بررسی شوند.
تنها زمانی که شفت ها کاملا هم راستا باشند و سیستم با لرزش، شوک یا تغییرات حرارتی قابل توجه روبرو نباشد، می توان از کوپلینگ صلب استفاده کرد.
انتخاب به شرایط سیستم بستگی دارد. فرق کوپلینگ انعطاف پذیر و کوپلینگ صلب نشان می دهد که مدل صلب برای دقت بالا و مدل انعطاف پذیر برای کنترل ناهم محوری و ارتعاش مناسب تر است.
