کوپلینگ باد چیست و چه کاربردی دارد؟

کوپلینگ باد یکی از اتصالات اصلی در سیستم های هوای فشرده است که امکان وصل و جدا کردن سریع شیلنگ، کمپرسور و ابزار پنوماتیک را بدون باز کردن مداوم رزوه ها فراهم می کند. این قطعه مسیر انتقال هوا میان منبع فشار و تجهیز مصرف کننده را برقرار می سازد و در صورت انتخاب درست، افت فشار و توقف کار را کاهش می دهد. در کارگاه هایی که چند ابزار بادی استفاده می شوند، کیفیت کوپلینگ اهمیت بیشتری دارد؛ زیرا اتصال نامناسب می تواند باعث نشتی، کاهش توان ابزار و افزایش مصرف کمپرسور شود. جنس بدنه، نوع آب بندی، مکانیزم قفل و استاندارد نری و مادگی بر دوام آن اثر دارند. همچنین تغییرات هزینه مواد اولیه و قیمت آهن می تواند بر بهای مدل های فولادی اثر بگذارد، اما سازگاری فنی باید مهم تر از قیمت اولیه باشد.

برای درک اینکه کوپلینگ باد چیست، باید آن را یک اتصال سریع دو تکه دانست که معمولا از نری یا پلاگ و مادگی یا سوکت تشکیل می شود. با ورود بخش نری به مادگی، اجزای قفل کننده در شیار پلاگ قرار می گیرند و آب بند داخلی مسیر هوا را محکم می کند. در بسیاری از مدل ها شیر داخلی مادگی هنگام اتصال باز و پس از جداسازی بسته می شود. بنابراین پاسخ عملی به پرسش کوپلینگ چیست، تنها اتصال دو قطعه نیست؛ بلکه وسیله ای برای انتقال کنترل شده هوای فشرده، تعویض سریع ابزار و کاهش خروج ناخواسته هوا است. کوپلینگ پنوماتیک در تعمیرگاه، خطوط مونتاژ، رنگ پاش، میخکوب بادی و ابزارهای ضربه ای کاربرد دارد. شناخت سایز عبور، فشار کاری، جنس و سازگاری پلاگ و سوکت کمک می کند اتصال کوپلینگ باد درست انتخاب شود و مشکلاتی مانند نشتی، جدا شدن ناگهانی و افت عملکرد ابزار به وجود نیاید.

کوپلینگ باد یا کوپلینگ پنوماتیک چیست؟

کوپلینگ باد یا کوپلینگ پنوماتیک، یک اتصال سریع برای برقراری مسیر میان شیلنگ هوای فشرده، کمپرسور و ابزار بادی است. این قطعه برخلاف اتصالات رزوه ای ثابت، به کاربر اجازه می دهد ابزار را در مدت کوتاهی وصل یا جدا کند و برای هر تعویض، نیازی به باز کردن رزوه یا استفاده دوباره از نوار آب بندی نداشته باشد. در میان انواع اتصالات پنوماتیک، کوپلینگ سریع زمانی کاربرد بیشتری دارد که یک خط هوا باید به چند ابزار مانند بکس بادی، پیستوله رنگ، میخکوب، بادپاش یا تجهیزات خط مونتاژ متصل شود. بدنه کوپلینگ معمولا از فولاد، برنج، استیل یا مواد کامپوزیتی ساخته می شود و انتخاب جنس آن به فشار کاری، رطوبت محیط، احتمال خوردگی، تعداد دفعات اتصال و نوع کاربری بستگی دارد.

برای پاسخ دقیق به این پرسش که کوپلینگ پمپ باد چیست، باید شیوه عملکرد آن را بررسی کرد. بخش نری داخل مادگی قرار می گیرد و ساچمه ها یا اجزای قفل کننده مادگی در شیار نری درگیر می شوند. همزمان، آب بند داخلی از خروج هوا جلوگیری می کند و در مدل های شیر دار، ورود نری باعث باز شدن مسیر جریان می شود. پس از عقب کشیدن غلاف و جدا کردن نری، شیر داخلی مسیر هوا را می بندد. دانستن اینکه کمپرسور چیست در کنار آگاهی نسبت به اینکه کوپلینگ چگونه کار میکند اهمیت دارد؛ زیرا کمپرسور هوای فشرده را تولید می کند، اما انتقال ایمن و کم افت آن به ابزار به کیفیت کوپلینگ، قطر عبور و سازگاری پروفیل نری و مادگی وابسته است. کوپلینگ های ایمن نیز پیش از جداسازی، فشار پایین دست را تخلیه می کنند تا خطر ضربه شیلنگ و صدای ناگهانی کاهش یابد.

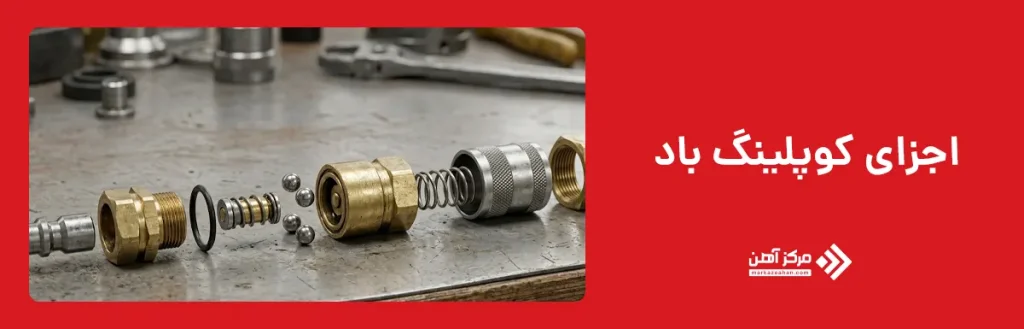

اجزای کوپلینگ باد

اجزای کوپلینگ باد در کنار یکدیگر وظیفه اتصال سریع، حفظ فشار و جلوگیری از جدا شدن ناخواسته شیلنگ را بر عهده دارند. ساختار دقیق این قطعه با توجه به برند، استاندارد اتصال و نوع عملکرد متفاوت است، اما در اغلب مدل ها بدنه اصلی، نری، مادگی، غلاف متحرک، مکانیزم قفل، فنر، شیر داخلی و آب بند دیده می شود. بدنه باید فشار خط و ضربه های ناشی از کار در محیط صنعتی را تحمل کند. غلاف بیرونی نیز برای آزاد کردن یا قفل کردن نری حرکت می کند و معمولا به گونه ای طراحی می شود که کاربر بتواند آن را با دست کنترل کند.

در داخل کوپلینگ باد مادگی، ساچمه ها یا قطعات قفل کننده قرار دارند. این اجزا پس از ورود پلاگ، داخل شیار کوپلینگ باد نری می نشینند و مانع بیرون آمدن آن تحت فشار می شوند. فنر داخلی، غلاف و شیر را به موقعیت اولیه باز می گرداند. اورینگ یا واشر آب بندی نیز فاصله میان دو بخش را می بندد تا هوای فشرده از محل اتصال خارج نشود. در کوپلینگ باد اتوماتیک، مکانیزم داخلی با فشار دادن نری فعال می شود و معمولا برای اتصال، نیازی به عقب کشیدن دستی غلاف نیست.

بخش انتهایی سوکت یا پلاگ می تواند دارای رزوه نر، رزوه ماده یا دنباله شیلنگ باشد. به همین دلیل اتصالات کوپلینگ باد باید علاوه بر پروفیل قفل، از نظر نوع رزوه و قطر مسیر نیز با سیستم سازگار باشند. وجود شیر قطع کننده در مادگی باعث می شود هنگام جداسازی، جریان هوا متوقف شود؛ با این حال همه مدل ها ساختار یکسانی ندارند. بررسی نقشه فنی سازنده، فشار مجاز، جنس آب بند و استاندارد پلاگ برای تشخیص کیفیت و سازگاری اجزا ضروری است.

نری (Plug)

کوپلینگ باد نری که با نام پلاگ یا نیپل نیز شناخته می شود، بخش باریک و واردشونده اتصال است. این قطعه معمولا روی ورودی ابزار بادی، انتهای شیلنگ یا خروجی یکی از تجهیزات پنوماتیک نصب می شود و هنگام اتصال، داخل سوکت قرار می گیرد. روی بدنه پلاگ یک شیار مشخص وجود دارد که ساچمه ها یا اجزای قفل کننده مادگی در آن درگیر می شوند. شکل نوک، قطر بدنه، محل شیار و طول پلاگ باید با استاندارد مادگی مطابقت داشته باشد؛ زیرا شباهت ظاهری دو قطعه لزوما به معنی سازگاری کامل آنها نیست.

انتهای کوپلینگ باد نری می تواند به صورت رزوه بیرونی، رزوه داخلی یا دنباله شیلنگ تولید شود. مدل رزوه بیرونی مستقیما داخل ورودی رزوه دار ابزار بسته می شود، در حالی که نوع داخل رزوه برای اتصال به قطعاتی با رزوه نر کاربرد دارد. پلاگ معمولا شیر قطع کننده ندارد و پس از جدا شدن از مادگی، مسیر داخلی آن باز باقی می ماند. به همین دلیل کنترل جریان هوا عمدتا توسط سوکت انجام می شود. سطح سالم، ابعاد دقیق و مقاومت مناسب پلاگ در برابر سایش اهمیت زیادی دارد؛ زیرا تغییر شکل شیار یا خراش عمیق می تواند باعث لق شدن اتصال، نشتی و آزاد شدن ناگهانی آن شود. پلاگ ها در جنس هایی مانند فولاد، فولاد سخت کاری شده، برنج و استیل عرضه می شوند.

مادگی (Socket)

کوپلینگ باد مادگی یا سوکت، بخش اصلی مکانیزم قفل و آب بندی را در خود جای می دهد. این قطعه معمولا به شیلنگ اصلی، خروجی کمپرسور، قرقره شیلنگ یا شبکه توزیع هوای فشرده متصل می شود. داخل مادگی، غلاف متحرک، فنر، ساچمه های قفل کننده، آب بند و در بسیاری از مدل ها شیر قطع جریان قرار دارد. هنگام وارد شدن پلاگ، ساچمه ها در شیار نری می نشینند و اتصال را در برابر فشار داخلی نگه می دارند. اورینگ نیز سطح تماس را آب بندی می کند تا هوا از فاصله میان دو قطعه خارج نشود.

در کوپلینگ باد اتوماتیک، کاربر معمولا فقط پلاگ را به داخل سوکت فشار می دهد و مکانیزم قفل بدون عقب کشیدن دستی غلاف فعال می شود. برای جداسازی، بسته به طراحی محصول، غلاف به عقب کشیده یا دکمه آزاد کننده فشرده می شود. در مدل های یک طرفه شیر دار، جدا شدن پلاگ باعث بسته شدن خودکار مسیر هوای سمت مادگی خواهد شد. برخی سوکت های ایمنی ابتدا فشار هوای محبوس در شیلنگ را تخلیه می کنند و سپس اجازه آزاد شدن نری را می دهند؛ این طراحی احتمال ضربه زدن شیلنگ و صدای شدید جداسازی را کاهش می دهد. سلامت فنر، ساچمه ها و واشر داخلی برای عملکرد مطمئن مادگی ضروری است و فرسودگی هر کدام می تواند نشتی یا ضعف قفل ایجاد کند.

کاربردهای کوپلینگ باد

کوپلینگ باد در هر مجموعه ای که برای راه اندازی تجهیزات از هوای فشرده استفاده می کند، نقش واسط میان شیلنگ، شبکه توزیع و ابزار پنوماتیک را بر عهده دارد. یکی از مهم ترین کاربردهای آن در تعمیرگاه های خودرو است؛ جایی که ابزارهایی مانند بکس بادی، جغجغه پنوماتیک، بادپاش، دستگاه تنظیم باد و تجهیزات تعویض تایر باید به سرعت به شیلنگ متصل شوند. استفاده از کوپلینگ دستگاه باد باعث می شود اپراتور بدون باز کردن اتصال رزوه ای، ابزار را تعویض کند و زمان توقف کار کاهش یابد.

در خطوط تولید و مونتاژ نیز از کوپلینگ پنوماتیک برای اتصال پیچ گوشتی بادی، پرچ کن، دریل، سیلندرها و تجهیزات کنترلی استفاده می شود. در صنایع چوب، اتصال کوپلینگ باد میان کمپرسور و منگنه کوب، میخکوب یا دستگاه تمیزکاری برقرار می شود. کارگاه های رنگ آمیزی نیز برای تغذیه پیستوله، مخزن تحت فشار و تجهیزات پاشش از این اتصال استفاده می کنند؛ البته در این شرایط باید ظرفیت عبور هوا با مصرف پیستوله هماهنگ باشد تا افت فشار موجب ناهماهنگی پاشش نشود.

کوپلینگ باد در پروژه های ساختمانی، معدن، کشتی سازی، صنایع فلزی و تعمیر ماشین آلات نیز کاربرد دارد. مدل های چندراهی یا کوپلینگ باد دوراهی امکان تغذیه دو شیلنگ یا ابزار از یک خروجی را فراهم می کنند، اما مجموع مصرف تجهیزات نباید از ظرفیت کمپرسور و قطر خط بیشتر باشد. کاربرد دیگر این قطعه در ایستگاه های خدماتی، سیستم های باد مرکزی و قرقره های جمع کننده شیلنگ است. انتخاب مدل کم افت و ایمن می تواند توان قابل دسترس ابزار را حفظ کند و هنگام جداسازی، احتمال ضربه شیلنگ را کاهش دهد.

انواع کوپلینگ باد

انواع کوپلینگ باد با توجه به شیوه اتصال، مکانیزم قفل، وضعیت شیر داخلی، جنس بدنه، فرم رزوه و ظرفیت عبور هوا دسته بندی می شوند. رایج ترین مدل، کوپلینگ سریع است که از یک نری و مادگی سازگار تشکیل شده و برای تعویض سریع ابزارهای پنوماتیک به کار می رود. این محصول ممکن است به صورت دستی یا اتوماتیک عمل کند. در مدل دستی، کاربر برای وارد کردن یا خارج کردن پلاگ باید غلاف مادگی را حرکت دهد؛ اما در کوپلینگ باد اتوماتیک، فشار دادن نری داخل سوکت برای برقراری اتصال کافی است. برخی مدل های ایمنی نیز پیش از آزاد کردن پلاگ، هوای محبوس در شیلنگ را تخلیه می کنند تا احتمال پرتاب شیلنگ و ایجاد صدای شدید کاهش یابد.

از نظر وضعیت مسیر جریان، کوپلینگ ها به مدل های شیر دار و بدون شیر تقسیم می شوند. مادگی شیر دار پس از جداسازی نری، مسیر هوای فشرده را می بندد؛ در حالی که نوع بدون شیر برای قطع جریان به یک شیر مجزا نیاز دارد. مدل های یک طرفه، دو طرفه، چندراهی و کوپلینگ باد دوراهی نیز بر اساس تعداد مسیرها و نحوه کنترل جریان انتخاب می شوند. کوپلینگ باد رزوه ای می تواند دارای رزوه نر، رزوه ماده یا دنباله شیلنگ باشد و نمونه کوپلینگ باد داخل رزوه برای اتصال به قطعاتی با رزوه بیرونی کاربرد دارد.

در بازار، انواع کوپلینگ پمپ باد با پروفیل های متفاوت عرضه می شوند و هر نری الزاما با هر مادگی سازگار نیست. علاوه بر شکل ظاهری، قطر عبور واقعی، فشار کاری، دبی مورد نیاز و استاندارد پروفیل باید بررسی شود. کوپلینگ های با جریان بالا برای ابزارهای پرمصرف مناسب ترند؛ زیرا افت فشار کمتر، توان عملیاتی ابزار را بهتر حفظ می کند.

انواع کوپلینگ باد بر اساس اتصال

انواع کوپلینگ باد بر اساس اتصال انتهایی به مدل های رزوه نر، رزوه ماده، دنباله شیلنگ و اتصال فشاری تقسیم می شوند. کوپلینگ باد رزوه ای نر دارای رزوه بیرونی است و داخل ورودی رزوه دار ابزار، شیر یا قطعه پنوماتیک بسته می شود. در مقابل، کوپلینگ باد داخل رزوه دارای رزوه داخلی است و برای اتصال به خروجی هایی با رزوه بیرونی کاربرد دارد. هنگام انتخاب این دو مدل باید علاوه بر قطر اسمی، نوع رزوه مانند BSP، BSPT یا NPT نیز بررسی شود؛ زیرا اتصال رزوه هایی با استاندارد متفاوت می تواند به آسیب دندانه ها، آب بندی ناقص و نشتی منجر شود.

مدل دنباله شیلنگ دارای بخش شیارداری است که داخل شیلنگ قرار می گیرد و معمولا با بست فلزی یا پرس مناسب محکم می شود. قطر دنباله باید با قطر داخلی شیلنگ هماهنگ باشد تا اتصال کوپلینگ باد بدون له شدن یا شل ماندن شیلنگ انجام شود. در برخی شبکه های مدرن نیز از اتصال فشاری استفاده می شود که لوله پنوماتیک با فشار وارد آن شده و توسط حلقه نگهدارنده ثابت می شود. این مدل بیشتر برای لوله های پلیمری و مدارهای کنترلی مناسب است.

کوپلینگ ها از نظر نحوه اتصال دو نیمه نیز ممکن است دستی، فشاری یا پیچی باشند. مدل های سریع فشاری برای تعویض مکرر ابزار مناسب ترند، در حالی که اتصالات پیچی در شرایطی به کار می روند که مقاومت بیشتر در برابر جداسازی ناخواسته مورد نیاز باشد. سازندگان همچنین پلاگ ها را با پروفیل های مختلف عرضه می کنند؛ بنابراین تنها یکسان بودن سایز رزوه، سازگاری نری و مادگی را تضمین نمی کند و شکل پروفیل نیز باید دقیقا تطبیق داده شود.

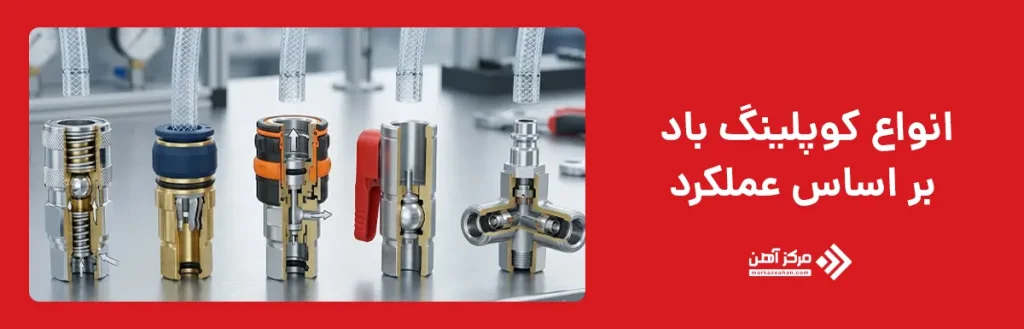

انواع کوپلینگ باد بر اساس عملکرد

انواع کوپلینگ باد بر اساس عملکرد به مدل های دستی، اتوماتیک، یک طرفه، دو طرفه، ایمنی و چندراهی تقسیم می شوند. در مدل دستی، کاربر برای وارد کردن یا خارج کردن پلاگ باید غلاف مادگی را به عقب بکشد. این ساختار ساده است و در بسیاری از کارگاه ها استفاده می شود، اما هنگام کار با دستکش یا در نقاط محدود ممکن است اتصال آن زمان بیشتری بگیرد. در مقابل، کوپلینگ باد اتوماتیک با فشار دادن نری داخل مادگی قفل می شود و برای محیط هایی که ابزارها به دفعات تعویض می شوند، سرعت بیشتری ایجاد می کند.

کوپلینگ یک طرفه معمولا در بخش مادگی دارای شیر داخلی است. وقتی نری جدا می شود، شیر مسیر هوا را می بندد و از تخلیه مداوم شبکه جلوگیری می کند. در مدل دو طرفه، هر دو نیمه می توانند شیر داشته باشند؛ این ساختار بیشتر در مدارهایی کاربرد دارد که باید پس از جداسازی، هر دو طرف بسته بمانند. کوپلینگ های ایمنی نیز ابتدا فشار پایین دست را تخلیه می کنند و سپس پلاگ را آزاد می سازند. این عملکرد خطر ضربه زدن شیلنگ، صدای شدید و جدا شدن ناگهانی را کاهش می دهد.

مدل های چندراهی مانند کوپلینگ باد دوراهی برای تقسیم یک خروجی میان دو ابزار یا شیلنگ به کار می روند. البته استفاده همزمان از چند مصرف کننده تنها زمانی مناسب است که کمپرسور، شیلنگ و اتصالات کوپلینگ باد توان تامین دبی مورد نیاز را داشته باشند. برخی مدل ها نیز برای جریان بالا طراحی شده اند و قطر عبور بیشتری دارند. چنین کوپلینگ هایی برای بکس های پرقدرت، تجهیزات سندبلاست و ابزارهایی که مصرف هوای زیادی دارند، عملکرد مناسب تری ارائه می دهند.

راهنمای انتخاب سایز کوپلینگ باد

انتخاب درست سایز کوپلینگ باد تاثیر مستقیمی بر دبی هوای عبوری، افت فشار و توان واقعی ابزار پنوماتیک دارد. بسیاری از کاربران فقط به سایز رزوه توجه می کنند، در حالی که سایز کوپلینگ پمپ باد باید بر اساس قطر داخلی مسیر جریان، مصرف هوای ابزار و ظرفیت شیلنگ تعیین شود. ممکن است دو کوپلینگ دارای رزوه یکسان باشند، اما قطر عبور متفاوتی داشته باشند و در نتیجه یکی از آنها افت فشار بیشتری ایجاد کند. برای ابزارهای کم مصرف مانند بادپاش یا منگنه کوب، کوپلینگ های کوچک معمولا کافی هستند؛ اما بکس بادی، فرز پنوماتیک، چکش بادی و تجهیزات سندبلاست به مسیر بزرگ تری نیاز دارند.

برای انتخاب میان انواع سایز کوپلینگ باد، ابتدا مقدار مصرف هوای ابزار را از پلاک یا دفترچه فنی آن بررسی کنید. سپس قطر داخلی شیلنگ، طول مسیر، فشار کاری و تعداد اتصالات موجود در خط را در نظر بگیرید. هرچه شیلنگ بلندتر باشد یا زانویی و اتصال بیشتری در مسیر وجود داشته باشد، احتمال افت فشار افزایش پیدا می کند. در چنین شرایطی استفاده از کوپلینگ با قطر عبور بالاتر می تواند بخشی از افت را جبران کند. رایج ترین اندازه های رزوه در سیستم های کارگاهی شامل 1/4، 3/8 و 1/2 اینچ هستند، اما این اعداد نباید به تنهایی معیار انتخاب باشند.

نری و مادگی باید از نظر پروفیل، سایز اسمی و استاندارد ساخت کاملا هماهنگ باشند. برای یک ابزار پرمصرف، کوپلینگ کوچک مانند یک گلوگاه عمل می کند و باعث کاهش سرعت یا قدرت دستگاه می شود. بهترین روش این است که سایز شیلنگ و کوپلینگ بر اساس بیشترین دبی لحظه ای مورد نیاز انتخاب شود و فقط اندازه خروجی کمپرسور مورد توجه قرار نگیرد.

نکات مهم برای جلوگیری از نشتی کوپلینگ باد

نشتی کوپلینگ باد علاوه بر هدررفت هوای فشرده، باعث افت توان ابزار، افزایش زمان کار کمپرسور و بالا رفتن هزینه انرژی می شود. نخستین اقدام برای جلوگیری از نشتی، انتخاب نری و مادگی کاملا سازگار است. دو قطعه ممکن است از نظر ظاهری مشابه باشند، اما تفاوت در پروفیل پلاگ، محل شیار یا قطر آب بندی می تواند اتصال ناقصی ایجاد کند. بنابراین بهتر است اجزای اتصال از یک استاندارد مشخص و ترجیحا از یک سری محصول انتخاب شوند. رزوه ها نیز باید از نظر نوع، قطر و گام یکسان باشند و برای آب بندی آنها از نوار تفلون یا خمیر مناسب سیستم هوای فشرده استفاده شود.

اورینگ، واشر داخلی، ساچمه ها و فنر باید به صورت دوره ای بررسی شوند. خشک شدن، پارگی یا تغییر شکل آب بند از علت های رایج نشتی است. وجود گرد و غبار، براده فلز و رطوبت در سوکت نیز مانع نشستن صحیح کوپلینگ باد نری می شود؛ به همین دلیل نصب فیلتر و خشک کن مناسب و تمیز نگه داشتن اتصالات اهمیت دارد. پیش از اتصال، سطح پلاگ باید از نظر خراش، زنگ زدگی و تغییر شکل کنترل شود.

شیلنگ نباید وزن خود یا نیروی کششی مداوم را به کوپلینگ منتقل کند. خم شدن شدید شیلنگ نزدیک سوکت، ضربه های متوالی و کشیدن ابزار از طریق شیلنگ، عمر آب بند و مکانیزم قفل را کاهش می دهد. همچنین فشار خط نباید از محدوده مجاز سازنده بیشتر باشد. اگر صدای خروج هوا شنیده می شود، محل نشتی را می توان با محلول آب و صابون شناسایی کرد؛ اما تعمیر موقت قطعه فرسوده جایگزین تعویض اصولی آن نیست.

مزایای استفاده از کوپلینگ باد

استفاده از کوپلینگ باد باعث افزایش سرعت، ایمنی و بهره وری در سیستم های پنوماتیک می شود. مهم ترین مزیت این قطعه، امکان اتصال و جداسازی سریع ابزار بدون نیاز به باز و بسته کردن رزوه ها است. این ویژگی به ویژه در کارگاه هایی که چندین ابزار بادی به صورت متناوب استفاده می شوند، زمان توقف تجهیزات را کاهش می دهد و بهره وری اپراتور را افزایش می دهد. همچنین در مدل های دارای شیر داخلی، پس از جدا شدن ابزار، جریان هوا به صورت خودکار قطع می شود و از هدررفت هوای فشرده جلوگیری می کند.

یکی دیگر از مزایای مهم کوپلینگ پنوماتیک، کاهش استهلاک اتصالات رزوه ای است. در صورت استفاده از روش های سنتی، باز و بسته شدن مداوم رزوه ها می تواند باعث ساییدگی، آسیب دیدن دندانه ها و کاهش کیفیت آب بندی شود. اما در کوپلینگ های سریع، این عملیات توسط مکانیزم داخلی انجام می شود و رزوه تنها یک بار هنگام نصب اولیه بسته خواهد شد. علاوه بر این، تعویض سریع ابزار موجب کاهش زمان تعمیرات، افزایش انعطاف پذیری خطوط تولید و مدیریت بهتر تجهیزات می شود.

کوپلینگ های استاندارد در فشارهای کاری بالا نیز عملکرد پایداری دارند و در صورت انتخاب صحیح، افت فشار کمی ایجاد می کنند. مدل های ایمنی خطر جدا شدن ناگهانی شیلنگ را کاهش می دهند و برخی مدل های جریان بالا نیز امکان انتقال حجم بیشتری از هوای فشرده را برای ابزارهای پرمصرف فراهم می کنند. تنوع زیاد در جنس، سایز، نوع رزوه و ظرفیت عبور نیز باعث شده است برای تقریبا هر سیستم پنوماتیکی بتوان گزینه مناسبی انتخاب کرد. در نتیجه، استفاده از یک کوپلینگ باکیفیت علاوه بر افزایش طول عمر تجهیزات، هزینه های تعمیر و نگهداری سیستم هوای فشرده را نیز کاهش می دهد.

عوامل موثر بر قیمت کوپلینگ پمپ باد

قیمت کوپلینگ پمپ باد به مجموعه ای از عوامل فنی و تجاری بستگی دارد و نمی توان تنها بر اساس ظاهر قطعه درباره ارزش خرید آن قضاوت کرد. جنس بدنه یکی از مهم ترین عوامل است. کوپلینگ های فولادی معمولا مقاومت مکانیکی بالایی دارند، مدل های برنجی در برابر زنگ زدگی و رطوبت عملکرد مناسبی ارائه می دهند و انواع استیل برای محیط های خورنده یا صنایع حساس انتخاب می شوند. نوع پوشش سطح، سخت کاری قطعات داخلی و کیفیت ماشین کاری نیز روی دوام، آب بندی و در نهایت قیمت کوپلینگ باد اثر می گذارند.

سایز کوپلینگ پمپ باد و قطر واقعی مسیر عبور هوا عامل دیگری است. مدل های بزرگ تر یا کوپلینگ های جریان بالا به مواد اولیه بیشتر و طراحی دقیق تری نیاز دارند. نوع عملکرد نیز اهمیت دارد؛ کوپلینگ باد اتوماتیک، مدل های ایمنی دارای تخلیه فشار و نمونه های دو طرفه شیر دار معمولا ساختار پیچیده تری نسبت به مدل های ساده دستی دارند. کیفیت اورینگ، فنر، ساچمه ها و مکانیزم قفل نیز می تواند اختلاف قیمت قابل توجهی ایجاد کند.

استاندارد پروفیل، نوع رزوه، برند سازنده، کشور تولیدکننده و میزان فشار کاری مجاز از دیگر عوامل موثر هستند. محصولاتی که برای تعداد اتصال بالا یا محیط های صنعتی سنگین طراحی شده اند، معمولا قیمت بیشتری دارند. نوسان نرخ ارز، هزینه حمل، قیمت مواد اولیه و شرایط عرضه بازار نیز بر قیمت نهایی تاثیر می گذارند. هنگام مقایسه قیمت کوپلینگ پمپ باد باید هزینه ناشی از نشتی، افت فشار و تعویض زودهنگام قطعه ضعیف را نیز در نظر گرفت؛ زیرا ارزان ترین گزینه لزوما اقتصادی ترین انتخاب نیست.

هنگام خرید کوپلینگ باد به چه نکاتی توجه کنیم؟

خرید کوپلینگ باد زمانی نتیجه مطلوبی خواهد داشت که تنها بر اساس قیمت یا ظاهر محصول تصمیم گیری نشود. نخستین نکته، بررسی سازگاری کامل نری و مادگی از نظر استاندارد پروفیل، نوع رزوه و قطر عبور هوا است. بسیاری از مشکلاتی مانند نشتی یا قفل نشدن صحیح اتصال، به دلیل استفاده از قطعاتی با استانداردهای متفاوت ایجاد می شوند. همچنین باید فشار کاری و حداکثر فشار قابل تحمل کوپلینگ با مشخصات سیستم هوای فشرده مطابقت داشته باشد. اگر ابزار مصرف هوای بالایی دارد، انتخاب کوپلینگ با قطر عبور کوچک می تواند باعث افت فشار و کاهش راندمان دستگاه شود.

جنس بدنه نیز اهمیت زیادی دارد. کوپلینگ های برنجی برای محیط های مرطوب مقاومت مناسبی در برابر خوردگی دارند، مدل های فولادی برای شرایط کاری سنگین مناسب هستند و نمونه های استیل در صنایع غذایی، دارویی یا محیط های خورنده کاربرد بیشتری دارند. علاوه بر بدنه، کیفیت اورینگ، فنر، ساچمه ها و مکانیزم قفل باید بررسی شود؛ زیرا این قطعات بیشترین تاثیر را بر طول عمر و عملکرد اتصال دارند. در صورت امکان، محصولی را انتخاب کنید که قطعات مصرفی آن مانند اورینگ قابل تعویض باشد.

پیش از خرید، نوع کاربری، تعداد دفعات اتصال و جداسازی، شرایط محیطی، دمای کار، میزان رطوبت و احتمال تماس با مواد شیمیایی را نیز در نظر بگیرید. اگر ایمنی اهمیت بالایی دارد، استفاده از کوپلینگ های دارای مکانیزم تخلیه فشار توصیه می شود. همچنین خرید از برندهای معتبر و بررسی استانداردهای فنی محصول، احتمال بروز مشکلاتی مانند نشتی، جدا شدن ناگهانی یا خرابی زودرس را به میزان قابل توجهی کاهش می دهد.

کوپلینگ باد یکی از مهم ترین اجزای سیستم های هوای فشرده است که وظیفه اتصال سریع، ایمن و مطمئن میان کمپرسور، شیلنگ و ابزارهای پنوماتیک را بر عهده دارد. انتخاب صحیح نوع کوپلینگ، سایز، جنس، استاندارد اتصال و کیفیت آب بندی، علاوه بر جلوگیری از نشتی و افت فشار، موجب افزایش طول عمر تجهیزات و بهبود عملکرد کل سیستم می شود. اگر هنگام خرید به عواملی مانند فشار کاری، ظرفیت عبور هوا، سازگاری نری و مادگی و کیفیت ساخت توجه کنید، می توانید از عملکرد پایدار و بدون دردسر سیستم پنوماتیک برای سال ها بهره مند شوید.
