کوپلینگ پمپ چیست و چه انواعی دارد؟
دسترسی سریع به محتوای این مطلب
کوپلینگ پمپ قطعه ای مکانیکی است که برای اتصال شفت موتور محرک به شفت پمپ استفاده می شود و وظیفه اصلی آن انتقال گشتاور و حرکت چرخشی بین این دو بخش است. این قطعه با ایجاد یک اتصال هماهنگ، باعث می شود انرژی تولید شده توسط موتور به شکل مناسب به پمپ منتقل شود. علاوه بر انتقال نیرو، برخی مدل های کوپلینگ پمپ قابلیت جذب لرزش، کاهش ضربه های ناشی از راه اندازی و جبران مقدار محدودی از خطای همراستایی بین شفت ها را دارند. عملکرد صحیح این قطعه نقش مهمی در جلوگیری از خرابی زودهنگام قطعاتی مانند یاتاقان، آب بند مکانیکی و شفت پمپ دارد. در پروژه های صنعتی و ساختمانی، انتخاب تجهیزات مناسب علاوه بر عملکرد فنی، بر هزینه های اجرایی نیز تاثیرگذار است و بررسی قیمت تجهیزات ساختمانی و ماشین آلات مورد استفاده می تواند به مدیریت بهتر بودجه پروژه کمک کند.
انتخاب کوپلینگ مناسب به نوع پمپ، توان موتور، سرعت دوران، شرایط کاری و میزان انعطاف مورد نیاز بستگی دارد. به همین دلیل انواع کوپلینگ پمپ با طراحی های مختلف تولید می شوند تا برای کاربردهای متفاوت مورد استفاده قرار گیرند. برخی مدل ها برای اتصال مستقیم و دقیق طراحی شده اند و برخی دیگر در شرایطی که احتمال لرزش یا تغییر موقعیت جزئی محور وجود دارد، عملکرد بهتری دارند. همچنین هزینه تولید این قطعات تا حدی تحت تاثیر قیمت مواد اولیه فلزی قرار دارد و تغییرات قیمت آهن می تواند روی هزینه ساخت برخی مدل های کوپلینگ پمپ اثرگذار باشد. در ادامه این مقاله، ساختار کوپلینگ پمپ، انواع آن، کاربردها، مزایا و معایب، روش انتخاب و عوامل موثر بر قیمت این قطعه بررسی می شود.

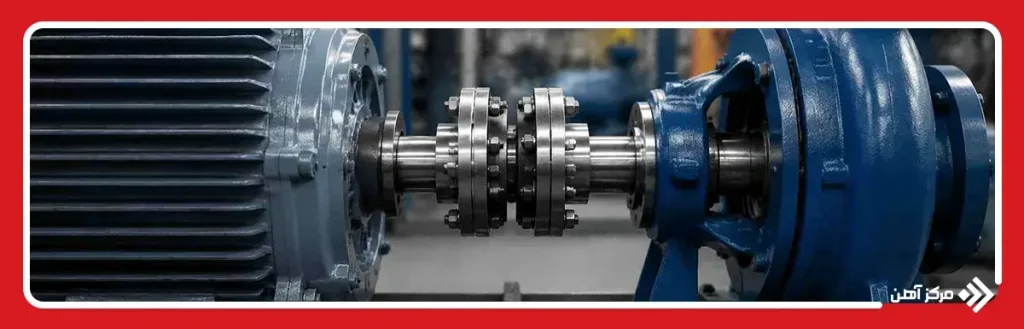

کوپلینگ پمپ چیست؟
کوپلینگ پمپ یک قطعه انتقال دهنده نیرو است که بین شفت موتور و شفت پمپ قرار می گیرد و باعث اتصال مکانیکی این دو بخش می شود. موتور الکتریکی یا موتور محرک، انرژی چرخشی تولید می کند و کوپلینگ این حرکت را به محور پمپ منتقل می کند تا پروانه یا بخش دوار پمپ بتواند فرآیند جابه جایی سیال را انجام دهد. بدون وجود یک اتصال مناسب بین موتور و پمپ، انتقال گشتاور با مشکل مواجه شده و عملکرد سیستم کاهش پیدا می کند. آشنایی با انواع کوپلینگ به انتخاب مدل مناسب برای شرایط کاری مختلف و افزایش راندمان تجهیزات دوار کمک می کند.
وظیفه کوپلینگ پمپ تنها انتقال حرکت نیست؛ این قطعه در بسیاری از سیستم ها نقش محافظتی نیز دارد. کوپلینگ های انعطاف پذیر می توانند بخشی از لرزش و ضربه های ناشی از کارکرد تجهیزات را جذب کنند و مانع انتقال مستقیم این نیروها به شفت و قطعات حساس شوند. همچنین برخی مدل ها امکان جبران مقدار محدودی از ناهم راستایی میان محور موتور و پمپ را فراهم می کنند. البته این قابلیت به معنی حذف نیاز به تنظیم دقیق شفت ها نیست و هم راستایی صحیح همچنان یکی از مهم ترین مراحل نصب تجهیزات دوار محسوب می شود. در این میان، شناخت اینکه پمپ چیست و چه ساختاری دارد، به درک بهتر نحوه عملکرد کوپلینگ در سیستم انتقال سیال کمک می کند.
در زمان انتخاب کوپلینگ باید مشخصات هر دو بخش متصل شونده بررسی شود. قطر شفت، توان موتور، سرعت چرخش، مقدار گشتاور، شرایط محیطی و نوع سیال پمپاژ شده از جمله عواملی هستند که بر انتخاب مدل مناسب تاثیر می گذارند. برای مثال، کوپلینگی که برای یک پمپ کوچک آبرسانی مناسب است، ممکن است توان تحمل نیروهای وارد شده در یک سیستم صنعتی سنگین را نداشته باشد. همچنین در فرآیند کوپل کردن پمپ، رعایت فاصله استاندارد بین دو هاب، انتخاب قطعه مناسب و تنظیم دقیق موقعیت شفت ها اهمیت زیادی دارد.
در بازار، مدل های مختلفی از این قطعه تولید می شود و شناخت تفاوت میان آنها به انتخاب بهتر کمک می کند. برخی کوپلینگ ها ساختار ساده و ثابت دارند، در حالی که مدل های دیگر برای جذب ارتعاش، انتقال گشتاورهای بالاتر یا استفاده در شرایط کاری خاص طراحی شده اند. در ادامه با انواع کوپلینگ پمپ و ویژگی های هر کدام آشنا می شویم.

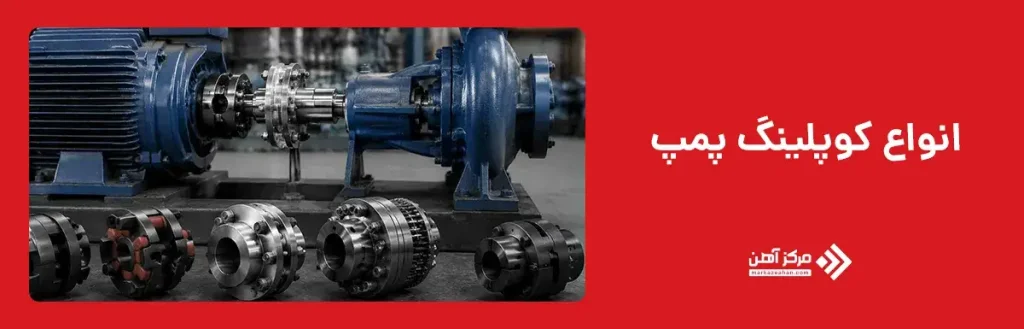

انواع کوپلینگ پمپ
انواع کوپلینگ پمپ بر اساس ساختار، میزان انعطاف پذیری، نحوه انتقال گشتاور و شرایط کاری به مدل های مختلفی تقسیم می شوند. انتخاب نوع مناسب کوپلینگ به مشخصات فنی پمپ و موتور، میزان بار وارد شده، سرعت دوران و شرایط نصب بستگی دارد. برخی کوپلینگ ها برای انتقال دقیق نیرو در سیستم های ثابت طراحی شده اند، در حالی که برخی دیگر برای کاهش لرزش و جبران خطاهای محدود بین دو شفت مورد استفاده قرار می گیرند. شناخت انواع کوپلینگ پمپ ها کمک می کند تا متناسب با نیاز سیستم، قطعه ای انتخاب شود که علاوه بر انتقال مناسب نیرو، باعث کاهش استهلاک تجهیزات شود.
از رایج ترین انواع کوپلینگ در پمپ ها می توان به مدل های صلب، انعطاف پذیر، پنجه ای، دیسکی، دنده ای و فلنجی اشاره کرد. هر کدام از این مدل ها ویژگی های متفاوتی دارند و در شرایط مشخصی عملکرد بهتری ارائه می دهند. برای مثال، کوپلینگ های انعطاف پذیر به دلیل توانایی جذب ارتعاش، در بسیاری از تجهیزات صنعتی و پمپ های عمومی استفاده می شوند؛ در حالی که مدل های صلب بیشتر در سیستم هایی کاربرد دارند که شفت موتور و پمپ باید با دقت بالا در یک راستا قرار گیرند.
در انتخاب کوپلینگ باید علاوه بر نوع پمپ، میزان گشتاور قابل انتقال نیز بررسی شود. استفاده از کوپلینگ کوچک تر از ظرفیت مورد نیاز می تواند باعث شکست قطعه، افزایش حرارت و توقف تجهیزات شود. همچنین جنس اجزای کوپلینگ مانند هاب، المان انعطاف پذیر یا بخش های اتصال دهنده باید متناسب با شرایط محیطی انتخاب شود. در محیط هایی با رطوبت بالا، دمای زیاد یا وجود مواد خورنده، انتخاب جنس نامناسب می تواند عمر مفید قطعه را کاهش دهد.
از میان مدل های مختلف، برخی کوپلینگ ها برای پمپ های خاص مانند پمپ های طبقاتی و حلزونی کاربرد بیشتری دارند. به همین دلیل هنگام انتخاب باید علاوه بر شناخت ساختار کوپلینگ، نوع پمپ و نحوه عملکرد آن نیز بررسی شود. در ادامه، مهم ترین مدل های مورد استفاده در سیستم های پمپاژ بررسی می شوند.
کوپلینگ پمپ طبقاتی
کوپلینگ پمپ طبقاتی یکی از مدل های مورد استفاده در اتصال موتور و پمپ های چند مرحله ای است که برای انتقال گشتاور و حفظ هماهنگی میان شفت محرک و شفت پمپ طراحی می شود. پمپ های طبقاتی به دلیل داشتن چندین پروانه پشت سر هم، معمولا برای تامین فشارهای بالاتر در سیستم های آبرسانی، تاسیسات صنعتی، بوستر پمپ ها و تجهیزات افزایش فشار استفاده می شوند. در این نوع پمپ ها، عملکرد صحیح اتصال بین موتور و بخش پمپاژ اهمیت زیادی دارد؛ زیرا کوچک ترین اختلال در انتقال حرکت می تواند باعث کاهش راندمان یا افزایش فشار روی قطعات داخلی شود.
ساختار کوپلینگ در پمپ طبقاتی با توجه به طراحی پمپ متفاوت است. در برخی مدل ها از کوپلینگ های انعطاف پذیر استفاده می شود تا لرزش های ایجاد شده هنگام کارکرد موتور کاهش پیدا کند و مقدار محدودی از خطای هم راستایی جبران شود. در مدل های دیگر، به ویژه در پمپ های عمودی طبقاتی، کوپلینگ ممکن است طراحی خاصی داشته باشد تا امکان نصب، تنظیم و تعمیر آسان تر فراهم شود. در این سیستم ها فاصله مناسب بین شفت ها و تنظیم دقیق موقعیت اتصال اهمیت زیادی دارد.
مهم ترین ویژگی های مورد توجه در انتخاب کوپلینگ پمپ طبقاتی شامل موارد زیر است:
- توانایی انتقال گشتاور متناسب با توان موتور
- مقاومت مناسب در برابر کارکرد طولانی مدت
- قابلیت تحمل سرعت دوران پمپ
- امکان تعمیر یا تعویض آسان قطعات مصرفی
- سازگاری با ابعاد شفت موتور و پمپ
در زمان نصب این قطعه، تنظیم کوپلینگ پمپ باید با دقت انجام شود؛ زیرا انحراف در محورهای متصل شده می تواند باعث ایجاد لرزش، فرسایش سریع کوپلینگ و آسیب به یاتاقان ها شود. همچنین در صورت مشاهده علائمی مانند صدای غیرعادی، افزایش لرزش یا کاهش عملکرد پمپ، بررسی وضعیت کوپلینگ و انجام تنظیمات لازم باید در برنامه نگهداری تجهیزات قرار گیرد. به طور کلی، کوپلینگ پمپ طبقاتی باید بر اساس مشخصات فنی خود پمپ، شرایط کاری و توصیه های سازنده انتخاب شود تا بتواند انتقال نیرو را با کمترین میزان استهلاک انجام دهد.
کوپلینگ پمپ حلزونی
کوپلینگ پمپ حلزونی قطعه ای است که برای اتصال شفت الکتروموتور به شفت پمپ های حلزونی استفاده می شود و وظیفه آن انتقال حرکت دورانی موتور به بخش دوار پمپ است. پمپ های حلزونی معمولا در سیستم هایی استفاده می شوند که نیاز به انتقال حجم مشخصی از سیال با فشار متوسط وجود دارد؛ به همین دلیل اتصال دقیق میان موتور و پمپ برای حفظ عملکرد پایدار مجموعه اهمیت زیادی دارد.
در این نوع پمپ، کوپلینگ باید توانایی انتقال گشتاور ایجاد شده توسط موتور را داشته باشد و با سرعت دوران و ابعاد شفت هماهنگ باشد. بسته به طراحی پمپ و شرایط کاری، از مدل های مختلفی مانند کوپلینگ انعطاف پذیر، صلب، پنجه ای یا دیسکی استفاده می شود. در بسیاری از پمپ های حلزونی، کوپلینگ انعطاف پذیر کاربرد بیشتری دارد؛ زیرا ساختار آن اجازه می دهد مقدار محدودی از خطاهای نصب بین دو محور جبران شود و انتقال لرزش میان موتور و پمپ کاهش پیدا کند.
کوپلینگ مورد استفاده در پمپ حلزونی معمولا از دو بخش اصلی تشکیل می شود که به شفت موتور و شفت پمپ متصل می شوند. در مدل های انعطاف پذیر، یک المان میانی مانند لاستیک یا پلی یورتان بین این دو بخش قرار می گیرد که نقش واسط انتقال نیرو را بر عهده دارد. این بخش باید متناسب با گشتاور و شرایط کاری انتخاب شود تا عملکرد اتصال دچار اختلال نشود. در نتیجه، کوپلینگ پمپ حلزونی باید متناسب با مشخصات فنی پمپ، موتور و شرایط بهره برداری انتخاب شود تا اتصال میان دو بخش با پایداری مناسب انجام گیرد.
| ویژگی | توضیحات |
|---|---|
| نوع پمپ | پمپ حلزونی (Centrifugal Volute Pump) |
| وظیفه کوپلینگ | اتصال شفت الکتروموتور به شفت پمپ و انتقال حرکت دورانی |
| نوع کوپلینگ رایج | کوپلینگ انعطاف پذیر، صلب، پنجه ای و دیسکی |
| گزینه پرکاربردتر | کوپلینگ انعطاف پذیر به دلیل قابلیت جبران ناهممحوری و کاهش انتقال لرزش |
| اجزای اصلی | دو بخش متصل به شفت موتور و پمپ به همراه المان واسط در مدل های انعطاف پذیر |
| جنس المان واسط | معمولا لاستیک، پلی یورتان یا مواد مقاوم در برابر سایش |
| معیار انتخاب | گشتاور موتور، سرعت دوران، قطر شفت، شرایط کاری و میزان لرزش |
| مزیت استفاده | افزایش پایداری انتقال نیرو، کاهش ضربه و محافظت از تجهیزات دوار |
| نکته مهم نصب | هم راستایی دقیق شفت موتور و پمپ برای جلوگیری از خرابی زودهنگام |
کوپلینگ صلب پمپ
کوپلینگ صلب پمپ نوعی اتصال مکانیکی است که برای انتقال مستقیم گشتاور بین شفت موتور و شفت پمپ استفاده می شود و برخلاف مدل های انعطاف پذیر، قابلیت جبران ناهم راستایی قابل توجه بین دو محور را ندارد. این نوع کوپلینگ زمانی مورد استفاده قرار می گیرد که شفت موتور و پمپ با دقت بالا هم راستا شده باشند و فاصله بین دو محور در محدوده مشخصی قرار داشته باشد. ساختار ساده این کوپلینگ باعث شده است که در بسیاری از تجهیزات صنعتی که نیاز به اتصال محکم و بدون حرکت نسبی بین شفت ها دارند، کاربرد داشته باشد.
کوپلینگ صلب پمپ معمولا از دو بخش فلزی تشکیل می شود که هر کدام به یکی از شفت ها متصل شده و با ایجاد یک اتصال ثابت، حرکت دورانی را منتقل می کنند. در این مدل، تمام گشتاور تولید شده توسط موتور بدون وجود بخش انعطاف پذیر به پمپ منتقل می شود؛ به همین دلیل انتخاب آن برای سیستم هایی که لرزش بالا یا تغییر موقعیت محور دارند، مناسب نیست. دقت در نصب و تنظیم محورهای موتور و پمپ در این نوع کوپلینگ اهمیت زیادی دارد، زیرا هرگونه خطای هم راستایی می تواند باعث ایجاد نیروهای اضافی روی شفت، یاتاقان و سایر قطعات شود.
مهم ترین ویژگی های کوپلینگ صلب پمپ عبارتند از:
- انتقال مستقیم و دقیق گشتاور بین موتور و پمپ
- ساختار ساده با تعداد قطعات کمتر
- مقاومت مناسب در برابر بارهای ثابت
- عدم وجود قطعات الاستومری یا انعطاف پذیر
- نیاز به هم راستایی دقیق هنگام نصب
این نوع کوپلینگ بیشتر در سیستم هایی استفاده می شود که شرایط کاری ثابت دارند و موقعیت موتور و پمپ پس از نصب تغییر نمی کند. در مقابل، برای تجهیزاتی که احتمال ایجاد لرزش، ضربه یا انحراف محور وجود دارد، معمولا مدل های انعطاف پذیر گزینه مناسب تری هستند. بنابراین انتخاب کوپلینگ صلب پمپ باید بر اساس شرایط نصب، نوع پمپ و میزان دقت مورد نیاز در اتصال انجام شود.

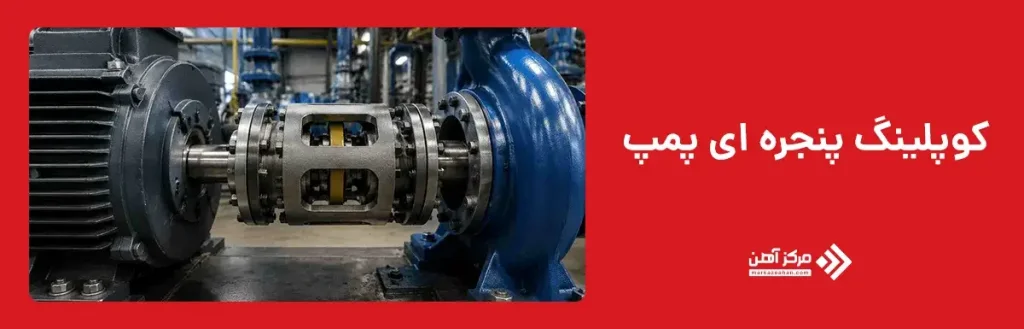

کوپلینگ پنجره ای پمپ
کوپلینگ پنجره ای پمپ یکی از انواع کوپلینگ های انعطاف پذیر است که برای اتصال شفت موتور و پمپ در تجهیزات دوار استفاده می شود. ساختار این کوپلینگ معمولا شامل دو هاب فلزی و یک المان انعطاف پذیر است که در فضای بین دو بخش فلزی قرار می گیرد. این بخش میانی وظیفه انتقال گشتاور و کاهش بخشی از ارتعاشات ناشی از عملکرد موتور و پمپ را بر عهده دارد.
طراحی پنجره ای باعث می شود المان انعطاف پذیر درگیر شدن مناسبی با هاب ها داشته باشد و نیرو به شکل یکنواخت منتقل شود. این ساختار امکان جذب مقدار محدودی از ناهم راستایی محوری، شعاعی و زاویه ای را فراهم می کند. کوپلینگ پنجره ای معمولا در سیستم هایی استفاده می شود که علاوه بر انتقال نیرو، کاهش لرزش میان موتور و پمپ نیز اهمیت دارد.
ویژگی های اصلی کوپلینگ پنجره ای پمپ شامل موارد زیر است:
- انتقال مناسب گشتاور بین موتور و پمپ
- کاهش انتقال ضربه و لرزش
- امکان تعویض آسان بخش انعطاف پذیر
- ساختار مناسب برای تجهیزات با سرعت متوسط
- تنوع در اندازه و ظرفیت انتقال نیرو
این نوع کوپلینگ در پمپ های صنعتی، سیستم های آبرسانی و تجهیزات دوار مورد استفاده قرار می گیرد. انتخاب مدل مناسب آن به عواملی مانند توان موتور، سرعت چرخش، قطر شفت و شرایط کاری بستگی دارد. در صورت فرسودگی بخش انعطاف پذیر، عملکرد کوپلینگ کاهش پیدا می کند و نیاز به تعویض قطعه مصرفی وجود خواهد داشت.
کاربردهای کوپلینگ پمپ
کوپلینگ پمپ در هر سیستمی که موتور و پمپ به صورت جداگانه نصب شده باشند، برای اتصال این دو بخش و انتقال حرکت استفاده می شود. مهم ترین کاربرد آن در پمپ های سانتریفیوژ، پمپ های طبقاتی، پمپ های حلزونی، بوستر پمپ ها و تجهیزات انتقال سیال است. این قطعه باعث می شود نیروی چرخشی موتور با هماهنگی مناسب به محور پمپ منتقل شود و مجموعه بتواند فرآیند پمپاژ را انجام دهد. نوع کاربرد، میزان گشتاور، سرعت دوران و شرایط کاری تعیین می کند که کدام مدل کوپلینگ برای پمپ مناسب تر است. برای مثال، در سیستم هایی با لرزش بیشتر معمولا از مدل های انعطاف پذیر استفاده می شود، در حالی که در اتصال های دقیق و ثابت ممکن است کوپلینگ صلب انتخاب شود.
مهم ترین کاربردهای کوپلینگ پمپ عبارتند از:
- اتصال موتور الکتریکی به پمپ های صنعتی: در بسیاری از خطوط تولید، موتور و پمپ به صورت جداگانه نصب می شوند و کوپلینگ وظیفه ایجاد ارتباط مکانیکی میان آنها را بر عهده دارد.
- استفاده در سیستم های آبرسانی: در بوستر پمپ ها، تاسیسات ساختمانی و شبکه های انتقال آب، کوپلینگ برای انتقال نیروی موتور به پمپ و حفظ عملکرد پایدار تجهیزات استفاده می شود.
- کاربرد در صنایع نفت، گاز و پتروشیمی: در این صنایع که پمپ ها به صورت مداوم کار می کنند، کوپلینگ مناسب برای انتقال گشتاور و کاهش تنش های مکانیکی مورد استفاده قرار می گیرد.
- استفاده در سیستم های تهویه و تاسیسات: برخی پمپ های مورد استفاده در موتورخانه ها و تجهیزات سرمایشی و گرمایشی به کمک کوپلینگ به موتور متصل می شوند.
- اتصال تجهیزات دوار با نیاز به تعمیرات آسان: در برخی سیستم ها استفاده از کوپلینگ باعث می شود جداسازی موتور و پمپ برای سرویس یا تعمیرات ساده تر انجام شود.

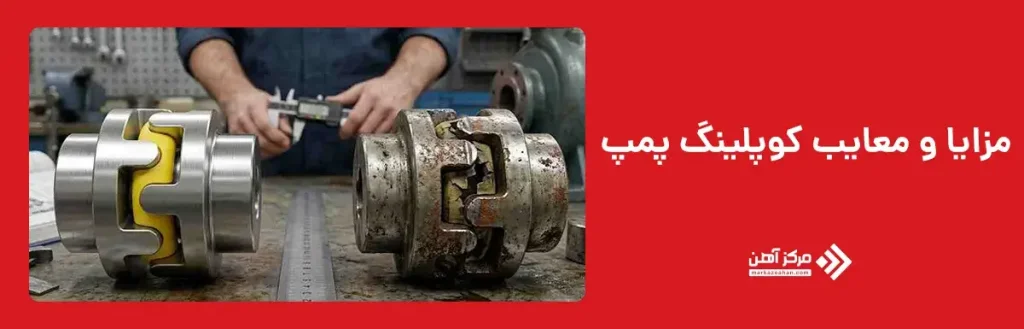

مزایا و معایب کوپلینگ پمپ
کوپلینگ پمپ با ایجاد اتصال بین موتور و پمپ، انتقال نیرو را امکان پذیر می کند و بسته به نوع طراحی، می تواند تاثیر مستقیمی بر عملکرد، میزان لرزش و طول عمر تجهیزات داشته باشد. مدل های مختلف کوپلینگ ویژگی های متفاوتی دارند و انتخاب نامناسب آنها ممکن است باعث افزایش استهلاک یا کاهش راندمان سیستم شود. در جدول زیر مهم ترین مزایا و معایب کوپلینگ پمپ بررسی شده است.
در مجموع، انتخاب صحیح کوپلینگ پمپ باعث بهبود عملکرد مجموعه و کاهش هزینه های تعمیرات می شود. با این حال، مزایای این قطعه تنها زمانی قابل استفاده است که نوع کوپلینگ متناسب با مشخصات فنی پمپ، موتور و شرایط بهره برداری انتخاب شود. خرابی هایی مانند شکست المان انعطاف پذیر، ایجاد صدای غیرعادی یا افزایش لرزش معمولا نشان دهنده وجود مشکل در انتخاب، نصب یا تنظیم کوپلینگ هستند. به همین دلیل بررسی دوره ای وضعیت اتصال و رعایت دستورالعمل سازنده، بخش مهمی از نگهداری تجهیزات پمپاژ محسوب می شود.
| مزایای کوپلینگ پمپ | توضیحات | معایب کوپلینگ پمپ | توضیحات |
|---|---|---|---|
| انتقال مناسب گشتاور | کوپلینگ نیرو را از موتور به شفت پمپ منتقل می کند و باعث عملکرد هماهنگ دو بخش می شود. | نیاز به انتخاب دقیق | انتخاب مدل نامناسب با توان یا سرعت پمپ می تواند باعث خرابی زودهنگام شود. |
| کاهش انتقال لرزش | مدل های انعطاف پذیر بخشی از ارتعاشات موتور و پمپ را جذب می کنند. | استهلاک قطعات مصرفی | در مدل هایی که دارای المان الاستومری هستند، بخش انعطاف پذیر پس از مدتی نیاز به تعویض دارد. |
| جبران ناهم راستایی محدود | برخی کوپلینگ ها خطاهای جزئی محوری، زاویه ای و شعاعی را جبران می کنند. | حساسیت به نصب نادرست | تنظیم نبودن شفت ها می تواند باعث فشار اضافی روی کوپلینگ و قطعات پمپ شود. |
| افزایش عمر تجهیزات | عملکرد صحیح کوپلینگ باعث کاهش فشار وارد شده به شفت، یاتاقان و آب بند می شود. | نیاز به سرویس دوره ای | بررسی وضعیت کوپلینگ برای جلوگیری از خرابی ناگهانی ضروری است. |
| نصب و تعویض آسان | بسیاری از مدل ها امکان جداسازی و جایگزینی سریع قطعات را فراهم می کنند. | محدودیت در شرایط کاری | هر نوع کوپلینگ برای تمام سرعت ها، گشتاورها و محیط های کاری مناسب نیست. |
نحوه انتخاب کوپلینگ مناسب برای پمپ
انتخاب کوپلینگ مناسب برای پمپ به مشخصات فنی موتور، پمپ و شرایط کاری سیستم بستگی دارد. یک کوپلینگ باید توانایی انتقال گشتاور مورد نیاز را داشته باشد و در عین حال با سرعت دوران، قطر شفت و نوع اتصال تجهیزات سازگار باشد. استفاده از کوپلینگ نامتناسب می تواند باعث افزایش لرزش، فشار اضافی روی قطعات داخلی و کاهش عمر مفید مجموعه شود.
در فرآیند انتخاب باید مشخصات فنی درج شده توسط سازنده کوپلینگ با اطلاعات پمپ و موتور مقایسه شود. همچنین پس از نصب، تنظیم کوپلینگ پمپ باید به صورت دقیق انجام شود تا فاصله و موقعیت شفت ها مطابق استاندارد باشد. انتخاب صحیح و نصب اصولی، عملکرد پایدار سیستم پمپاژ را تضمین می کند و از خرابی زودرس قطعات جلوگیری خواهد کرد.
مهم ترین عوامل موثر در انتخاب کوپلینگ پمپ عبارتند از:
- توان و گشتاور موتور: ظرفیت انتقال گشتاور کوپلینگ باید متناسب با توان موتور باشد تا در زمان راه اندازی یا افزایش بار، دچار شکست نشود.
- نوع پمپ: نوع پمپ مانند پمپ طبقاتی، حلزونی یا سایر مدل های صنعتی در انتخاب ساختار کوپلینگ تاثیر دارد. هر پمپ با توجه به طراحی شفت و شرایط عملکرد، به مدل مشخصی از کوپلینگ نیاز دارد.
- سرعت دوران: کوپلینگ باید توانایی کار در دور موتور را داشته باشد. در سرعت های بالا، انتخاب مدل نامناسب می تواند باعث افزایش ارتعاش و کاهش پایداری اتصال شود.
- قطر شفت و ابعاد اتصال: اندازه سوراخ داخلی کوپلینگ، جای خار و ابعاد هاب باید با شفت موتور و پمپ هماهنگ باشد.
- میزان ناهم راستایی مجاز: اگر احتمال خطای جزئی در هم راستایی شفت ها وجود دارد، استفاده از کوپلینگ انعطاف پذیر گزینه مناسب تری است.
- شرایط محیطی: دما، رطوبت، گرد و غبار و وجود مواد خورنده می توانند روی جنس و ساختار کوپلینگ تاثیر بگذارند.
قیمت کوپلینگ پمپ به چه عواملی بستگی دارد؟
قیمت کوپلینگ پمپ به مشخصات فنی، نوع طراحی و شرایط استفاده از آن بستگی دارد. تفاوت در ساختار، جنس، ظرفیت انتقال نیرو و کیفیت تولید باعث می شود قیمت مدل های مختلف یکسان نباشد. مهم ترین عوامل موثر بر قیمت کوپلینگ پمپ در جدول زیر بررسی شده است. هنگام خرید کوپلینگ پمپ، قیمت نباید تنها معیار انتخاب باشد. تطابق مشخصات فنی کوپلینگ با توان موتور، نوع پمپ و شرایط کاری اهمیت بیشتری دارد؛ زیرا انتخاب مدل نامناسب می تواند هزینه تعمیرات و توقف تجهیزات را افزایش دهد.
| عامل موثر | تاثیر بر قیمت کوپلینگ پمپ |
|---|---|
| نوع کوپلینگ | مدل های مختلف مانند کوپلینگ صلب، انعطاف پذیر، پنجه ای، دیسکی و دنده ای به دلیل تفاوت در ساختار و کاربرد، قیمت متفاوتی دارند. |
| جنس بدنه و قطعات | استفاده از فولاد، چدن، آلیاژهای مقاوم یا مواد مهندسی خاص بر هزینه تولید و قیمت نهایی تاثیر می گذارد. |
| ظرفیت انتقال گشتاور | کوپلینگ هایی که برای انتقال گشتاورهای بالا طراحی می شوند، معمولا ابعاد بزرگ تر و قیمت بیشتری دارند. |
| سایز و ابعاد کوپلینگ | قطر شفت، اندازه هاب و ابعاد کلی قطعه بر میزان مواد مصرفی و هزینه ساخت تاثیرگذار است. |
| برند سازنده | کیفیت ماشین کاری، استاندارد تولید و اعتبار برند می تواند باعث تفاوت قیمت محصولات مشابه شود. |
| شرایط کاری | کوپلینگ های مورد استفاده در شرایط خاص مانند دمای بالا، محیط خورنده یا کارکرد مداوم معمولا قیمت بالاتری دارند. |
| نوسان قیمت مواد اولیه | تغییر قیمت فلزات و هزینه های تولید می تواند باعث تغییر قیمت نهایی کوپلینگ شود. |
کوپلینگ پمپ یکی از قطعات مهم در سیستم های پمپاژ است که وظیفه اتصال شفت موتور و پمپ و انتقال گشتاور بین این دو بخش را بر عهده دارد. عملکرد صحیح این قطعه باعث می شود نیرو به شکل مناسب منتقل شود و از وارد شدن فشار اضافی به شفت، یاتاقان و سایر اجزای پمپ جلوگیری شود. انتخاب کوپلینگ مناسب به عواملی مانند نوع پمپ، توان موتور، سرعت دوران، قطر شفت و شرایط کاری بستگی دارد.
انواع کوپلینگ پمپ شامل مدل های صلب، انعطاف پذیر، پنجره ای، پنجه ای و مدل های مورد استفاده در پمپ های خاص مانند کوپلینگ پمپ طبقاتی و کوپلینگ پمپ حلزونی است. هر کدام از این مدل ها با توجه به میزان انعطاف پذیری، ظرفیت انتقال نیرو و شرایط نصب، کاربرد متفاوتی دارند. به همین دلیل نمی توان یک نوع کوپلینگ را برای تمام سیستم های پمپاژ مناسب دانست.
در زمان انتخاب و نصب کوپلینگ باید علاوه بر مشخصات فنی، تنظیم دقیق شفت ها و شرایط بهره برداری نیز بررسی شود. استفاده از مدل نامناسب یا نصب غیر اصولی می تواند باعث افزایش لرزش، خرابی زودهنگام و کاهش عملکرد پمپ شود. بررسی دقیق نیاز سیستم و انتخاب قطعه متناسب، بهترین راه برای افزایش عمر مفید تجهیزات و کاهش هزینه های نگهداری است.
سوالات متداول
وظیفه اصلی کوپلینگ پمپ اتصال شفت موتور و پمپ و انتقال گشتاور بین آنها است. برخی مدل ها علاوه بر انتقال نیرو، لرزش و ناهم راستایی محدود را نیز کنترل می کنند.
تفاوت اصلی به طراحی پمپ و شرایط کاری آن ها مربوط می شود. کوپلینگ پمپ طبقاتی معمولا برای اتصال در پمپ های چند مرحله ای طراحی می شود، در حالی که کوپلینگ پمپ حلزونی برای پمپ های سانتریفیوژ حلزونی استفاده می شود.
انتخاب کوپلینگ به توان موتور، نوع پمپ، سرعت کارکرد و شرایط نصب بستگی دارد. معمولا کوپلینگ های انعطاف پذیر برای بسیاری از سیستم های پمپاژ آب گزینه مناسبی هستند.
انتخاب نادرست، تنظیم نبودن شفت ها، بارگذاری بیش از ظرفیت، فرسودگی قطعات داخلی و نصب غیر اصولی از مهم ترین دلایل خرابی زودهنگام کوپلینگ پمپ هستند.
کوپلینگ صلب اتصال کاملا ثابت ایجاد می کند و نیاز به هم راستایی دقیق دارد، اما کوپلینگ پنجره ای به دلیل داشتن بخش انعطاف پذیر، توانایی بیشتری در جذب لرزش و جبران خطاهای محدود دارد.
بله، نا همراستایی بیش از حد باعث ایجاد نیروهای اضافی روی کوپلینگ، افزایش لرزش و کاهش عمر قطعات متصل به پمپ می شود.
زمانی که نشانه هایی مانند ترک خوردگی، فرسودگی بخش انعطاف پذیر، افزایش لرزش، صدای غیرعادی یا کاهش عملکرد اتصال مشاهده شود، بررسی و در صورت نیاز تعویض کوپلینگ پمپ ضروری است.
