میلگرد خمشی چیست و چه کاربردی دارد؟

دسترسی سریع به محتوای این مطلب
میلگرد خمشی یکی از اصلی ترین اجزای مسلح کننده در اعضای بتن آرمه است که برای تحمل تنش های کششی ناشی از خمش به کار می رود. بتن در برابر فشار مقاومت مناسبی دارد، اما توان آن در تحمل کشش محدود است؛ به همین دلیل هنگامی که تیر، دال یا فونداسیون زیر بار خم می شود، میلگردهای خمشی در ناحیه کششی وارد عمل شده و از گسترش ترک ها و شکست زودرس عضو جلوگیری می کنند. محل، تعداد و قطر این میلگردها بر اساس مقدار لنگر خمشی، ابعاد مقطع، مقاومت بتن و فولاد و شرایط بارگذاری تعیین می شود.
شناخت عملکرد این آرماتورها فقط برای طراحان سازه اهمیت ندارد، بلکه مجریان، ناظران و خریداران مصالح نیز باید تفاوت آن را با آرماتورهای برشی و حرارتی بدانند. انتخاب قطر و تعداد مناسب میلگرد علاوه بر ایمنی سازه، بر وزن آرماتور مصرفی، هزینه اجرا و در نهایت برآورد پروژه اثر می گذارد؛ از این رو بررسی هم زمان نقشه سازه و قیمت آهن پیش از خرید مصالح ضروری است. در ادامه به صورت تخصصی تر توضیح داده ایم که میلگرد خمشی چیست، چه انواعی دارد و چگونه محاسبه و اجرا می شود؛ بنابراین برای آشنایی دقیق با این آرماتور مهم، ادامه مقاله را مطالعه کنید.
میلگرد خمشی چیست؟
میلگرد خمشی به آرماتوری گفته می شود که برای تحمل نیروهای کششی ناشی از لنگر خمشی در اعضای بتن آرمه طراحی و اجرا می شود. این عنوان به نقش سازه ای میلگرد اشاره دارد و بیانگر نوع خاصی از میلگرد در بازار نیست. در عمل، میلگردهای آجدار طولی که در نواحی کششی تیر، دال و فونداسیون قرار می گیرند، می توانند وظیفه آرماتور خمشی را بر عهده داشته باشند. تعیین مقدار و قیمت میلگرد مورد نیاز نیز باید پس از مشخص شدن گرید فولاد، قطر، تعداد، طول شاخه ها و جزئیات خم، وصله و مهار انجام شود.
برای درک عملکرد این آرماتور باید رفتار عضو بتنی تحت خمش بررسی شود. در یک تیر ساده تحت بار قائم، معمولا بخش بالایی مقطع تحت فشار و بخش پایینی آن تحت کشش قرار می گیرد. بتن نیروی فشاری را تحمل می کند، اما مقاومت کششی محدودی دارد و پس از افزایش بار، ترک های خمشی در ناحیه کششی ایجاد می شوند. میلگرد خمشی نیروی کششی این بخش را جذب کرده و همراه با ناحیه فشاری بتن، ظرفیت خمشی مورد نیاز عضو را تامین می کند. در تیرهای پیوسته، میلگردهای خمشی مثبت معمولا در پایین دهانه و میلگردهای خمشی منفی در بالای تکیه گاه های میانی قرار می گیرند.
عملکرد مناسب میلگرد خمشی تنها به سطح مقطع و تعداد آن محدود نمی شود، بلکه پیوستگی فولاد با بتن نیز اهمیت زیادی دارد. آج میلگرد، طول مهاری، پوشش بتن، فاصله آزاد میلگردها، محل قطع آرماتور و طول وصله از عوامل موثر بر انتقال نیرو هستند. اگر مقدار میلگرد کافی باشد اما طول مهار یا جزئیات اجرایی آن به درستی تامین نشود، احتمال لغزش میلگرد، افزایش عرض ترک ها و شکست موضعی عضو وجود دارد. بنابراین طراحی میلگرد خمشی باید علاوه بر قطر و تعداد، نحوه قرارگیری، مهار و وصله آن را نیز در بر گیرد.

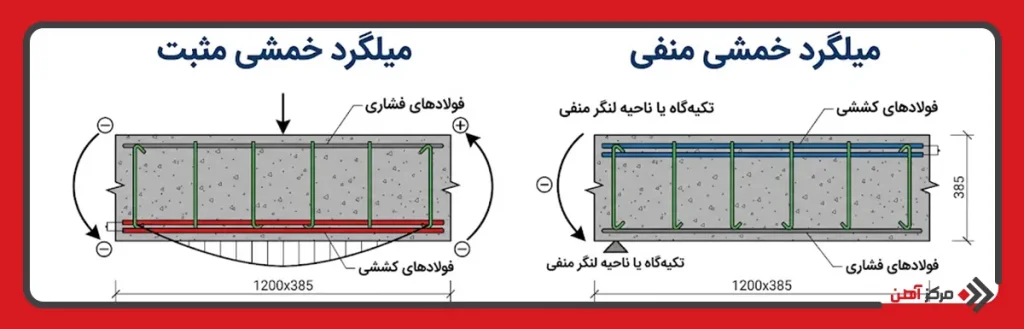

انواع میلگرد خمشی
تقسیم بندی اصلی آرماتورهای خمشی بر اساس علامت لنگر و محل تشکیل ناحیه کششی انجام می شود. در مقابل، میلگرد برشی معمولا به صورت خاموت، سنجاقی یا آرماتور عرضی اجرا می شود و وظیفه اصلی آن مقابله با ترک های مورب و نیروهای برشی است. البته عملکرد این دو گروه کاملا جدا از یکدیگر نیست؛ زیرا میزان آرماتور طولی می تواند بر رفتار برشی عضو اثر بگذارد و خاموت ها نیز در نگهداری، محصور کردن و مهار جانبی میلگردهای طولی نقش دارند.

میلگرد خمشی مثبت
میلگرد خمشی مثبت آرماتوری است که برای مقاومت در برابر لنگر مثبت طراحی می شود. در تعریف رایج سازه ای، لنگر مثبت باعث می شود عضو حالتی شبیه لبخند پیدا کند؛ یعنی الیاف بالایی تحت فشار و الیاف پایینی تحت کشش قرار گیرند. در نتیجه میلگرد لنگر مثبت معمولا در پایین تیر یا پایین دال و در محدوده میانی دهانه نصب می شود. مقدار این آرماتور در نقطه ای که لنگر مثبت به بیشترین مقدار می رسد، بیشتر است و ممکن است با نزدیک شدن به تکیه گاه بخشی از آن طبق ضوابط قطع شود.
در تیر ساده تحت بار گسترده یکنواخت، بیشترین لنگر مثبت در وسط دهانه ایجاد می شود. به همین دلیل میلگردهای اصلی پایین باید از این ناحیه عبور کنند و تا فاصله کافی در دو سوی مقطع بحرانی ادامه یابند. قطع زودهنگام یا وصله نامناسب این میلگردها در محدوده لنگر زیاد می تواند ظرفیت خمشی تیر را کاهش دهد. در تیرهای قاب خمشی نیز حتی میلگردهای مثبت باید در اتصال تیر به ستون دارای طول مهار کافی باشند تا انتقال نیرو در بارگذاری رفت و برگشتی امکان پذیر شود.
میلگرد خمشی منفی
میلگرد خمشی منفی برای تحمل کشش ناشی از لنگر منفی استفاده می شود. این لنگر معمولا در بالای تکیه گاه های تیر پیوسته، اطراف ستون در دال های پیوسته و در ریشه اعضای کنسولی ایجاد می شود. در این شرایط الیاف بالایی عضو کشیده می شوند و آرماتور اصلی باید در بخش بالایی مقطع قرار گیرد. برای مثال، در بالکن کنسولی که یک سر آن به سازه متصل و سر دیگر آزاد است، میلگردهای خمشی اصلی در بالا قرار می گیرند و باید به اندازه کافی داخل تیر یا دال مجاور مهار شوند.
میلگرد منفی در پایداری اتصال تیر و ستون و کنترل ترک های بالای تکیه گاه نقش مهمی دارد. در اجرای سقف ها گاهی بر اثر رفت و آمد کارگران، قرار دادن مصالح یا استفاده نادرست از اسپیسر، میلگردهای بالایی پایین می روند. این جابجایی عمق موثر مقطع را کاهش می دهد و می تواند مقاومت خمشی ناحیه تکیه گاهی را به مقدار قابل توجهی کم کند. بنابراین تثبیت شبکه بالا با خرک، اسپیسر و سیم آرماتوربندی مناسب ضروری است.
| نوع میلگرد خمشی | محل معمول قرارگیری | ناحیه متداول کاربرد | وظیفه اصلی |
|---|---|---|---|
| میلگرد خمشی مثبت | پایین وسط دهانه تیر یا دال | نواحی دارای لنگر مثبت | تحمل کشش پایین مقطع و کنترل ترک های خمشی |
| میلگرد خمشی منفی | بالای تکیه گاه یا بالای عضو کنسولی | نواحی دارای لنگر منفی | تحمل کشش بالای مقطع و انتقال لنگر در تکیه گاه |
| آرماتور خمشی دو طرفه | بالا و پایین یا در دو راستا | دال دو طرفه، فونداسیون گسترده و اعضای دارای تغییر علامت لنگر | تحمل خمش در چند جهت و کنترل ترک در نواحی مختلف |
جدول بالا تصویری کلی از انواع آرماتور خمشی ارائه می دهد، اما محل نهایی میلگرد باید از روی نقشه های سازه و نمودار لنگر تعیین شود. برای مثال، در یک تیر پیوسته ممکن است آرماتور مثبت پایین از وسط دهانه عبور کند و آرماتور منفی بالا در اطراف ستون ها متمرکز شود. همچنین در ساختمان های واقع در مناطق لرزه خیز، احتمال برگشت لنگر در زلزله وجود دارد؛ بنابراین وجود میلگردهای بالا و پایین و تداوم مناسب آنها اهمیت بیشتری پیدا می کند.
میلگرد خمشی چه وظیفه ای در سازه دارد؟
نخستین وظیفه میلگرد خمشی، تامین مقاومت کششی مورد نیاز عضو بتن آرمه است. وقتی بارهای مرده، زنده، باد یا زلزله باعث ایجاد لنگر می شوند، بخشی از مقطع در فشار و بخش دیگر در کشش قرار می گیرد. بتن ناحیه فشاری را تحمل می کند و فولاد کششی نیروی مقابل را به عهده می گیرد. این همکاری باعث می شود تیر، دال یا پی بتواند لنگرهای طراحی را بدون گسیختگی تحمل کند. هرچه سطح مقطع فولاد کمتر از مقدار لازم باشد، تنش میلگرد سریع تر افزایش می یابد و ترک ها و تغییر شکل ها زودتر ظاهر می شوند.
دومین وظیفه این آرماتور، کنترل ترک خوردگی و تغییر شکل در شرایط بهره برداری است. وجود ترک های باریک در بتن آرمه همیشه به معنای شکست نیست، اما عرض و توزیع آنها باید محدود بماند. تعداد بیشتر میلگرد با قطر مناسب و فاصله کمتر، معمولا ترک ها را در سطح عضو پخش می کند و از تشکیل چند ترک بسیار عریض جلوگیری می کند. همچنین سختی ترک خورده عضو، میزان خیز و عملکرد سقف در برابر ارتعاش به مقدار و آرایش میلگرد های خمشی وابسته است. البته افزایش بی ضابطه آرماتور نیز راه حل مناسبی نیست، زیرا می تواند تراکم بتن را دشوار و رفتار عضو را تردتر کند.
سومین وظیفه میلگرد خمشی، ایجاد شکل پذیری و حفظ یکپارچگی سازه پس از ترک خوردن بتن است. در طراحی مطلوب، فولاد کششی پیش از خرد شدن ناحیه فشاری بتن به مرحله تسلیم نزدیک می شود تا عضو پیش از شکست، تغییر شکل و هشدار قابل مشاهده داشته باشد. تداوم آرماتورها در اتصال ها و تامین مهار میلگرد خمشی امکان انتقال نیرو بین اعضا را فراهم می کند. در بارگذاری زلزله نیز این پیوستگی اهمیت بیشتری دارد، زیرا جهت لنگر می تواند چندین بار عوض شود و ناحیه کششی از پایین به بالا یا برعکس منتقل شود.

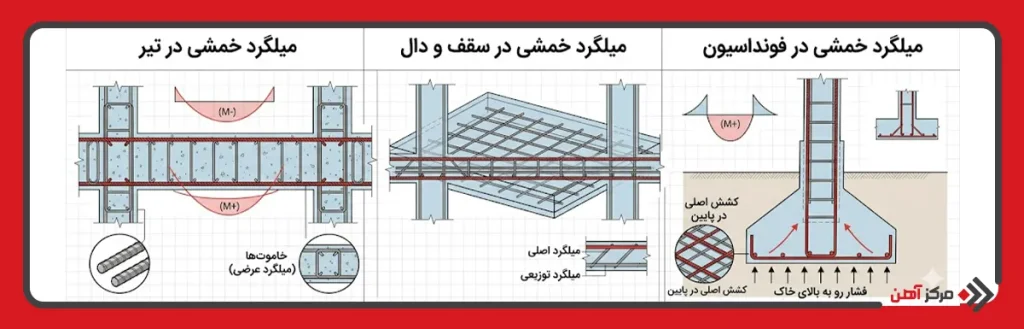

میلگرد خمشی در کدام بخش های سازه استفاده می شود؟
هر عضو بتن آرمه ای که تحت اثر لنگر خمشی قرار گیرد، به آرماتور خمشی نیاز دارد. تیرها، سقف ها، دال ها، شالوده ها، دیوارهای حائل، راه پله ها، کنسول ها و حتی برخی بخش های ستون می توانند تحت خمش قرار گیرند. با این حال نحوه توزیع میلگرد در هر عضو متفاوت است و باید بر اساس مسیر انتقال بار، جهت خمش، نوع تکیه گاه و جزئیات سازه تعیین شود. در ادامه سه محل اصلی استفاده از این آرماتور بررسی می شود.
میلگرد خمشی در تیر
میلگرد خمشی در تیر به صورت میلگردهای طولی بالا و پایین اجرا می شود. در تیر ساده، میلگرد اصلی پایین در وسط دهانه قرار دارد، زیرا کشش اصلی در این قسمت ایجاد می شود. در تیر پیوسته و تیرهای قاب، آرماتورهای بالایی روی تکیه گاه ها نیز بخشی از سیستم مقاوم خمشی هستند. علاوه بر میلگردهای محاسباتی، معمولا تعدادی میلگرد سراسری برای حفظ پیوستگی، مونتاژ خاموت ها و تامین حداقل آرماتور در طول تیر در نظر گرفته می شود.
طراحی میلگرد خمشی تیر باید با توجه به لنگر مثبت و منفی، عرض جان، ارتفاع موثر، مقاومت مصالح، محدودیت فاصله میلگردها و شرایط لرزه ای انجام شود. محل قطع میلگردها نباید فقط بر اساس انتهای نظری نیاز خمشی انتخاب شود، بلکه آرماتور باید برای تامین طول مهاری از مقطع مورد نیاز عبور کند. در اتصال تیر به ستون نیز خم، قلاب یا امتداد مستقیم میلگرد باید مطابق نقشه و ضوابط پروژه اجرا شود. جابجایی میلگرد بالا یا پایین در هنگام بتن ریزی می تواند عمق موثر عضو و ظرفیت واقعی آن را تغییر دهد.
میلگرد خمشی در سقف و دال
در دال یک طرفه، میلگردهای اصلی خمشی در راستای دهانه کوتاه تر و میلگردهای توزیعی در راستای عمود بر آن قرار می گیرند. در وسط دهانه، آرماتور مثبت معمولا در پایین دال است و در ناحیه تکیه گاه های پیوسته، آرماتور منفی در بالا اجرا می شود. در دال دو طرفه، خمش در دو جهت رخ می دهد و شبکه میلگرد در هر دو راستا باید بر اساس نوارهای ستونی و میانی، نوع تکیه گاه و توزیع لنگر طراحی شود.
در سقف های تیرچه ای نیز میلگرد کششی پایین تیرچه و آرماتور منفی روی تکیه گاه ها نقش خمشی دارند. آرماتورهای حرارتی و افت و حرارت با میلگرد خمشی اصلی یکسان نیستند، هرچند هر دو در کنترل ترک موثرند. در اجرای دال باید پوشش بتن، فاصله شبکه ها و ارتفاع خرک ها کنترل شود. پایین رفتن آرماتور منفی یا بالا آمدن شبکه پایین می تواند بازوی داخلی نیروها را کاهش دهد و باعث افت مقاومت یا افزایش ترک خوردگی شود.
میلگرد خمشی در فونداسیون
در پی منفرد، فشار رو به بالای خاک در اطراف ستون باعث خمش قسمت های بیرون زده پی می شود و معمولا کشش اصلی در پایین فونداسیون شکل می گیرد. به همین دلیل شبکه اصلی میلگرد خمشی در پایین پی و در دو راستا قرار می گیرد. تمرکز لنگر در نزدیکی وجه ستون، نیاز به امتداد مناسب میلگردها و کنترل طول مهاری را افزایش می دهد. علاوه بر خمش، برش یک طرفه و برش پانچ نیز باید جداگانه کنترل شوند؛ زیرا افزایش آرماتور خمشی به تنهایی نمی تواند همه کمبودهای برشی را جبران کند.
در پی نواری و گسترده، توزیع لنگر می تواند پیچیده تر باشد و در بخش هایی از پی کشش در بالا و در بخش هایی در پایین ایجاد شود. به همین دلیل ممکن است شبکه های فوقانی و تحتانی هر دو مورد نیاز باشند. در فونداسیون گسترده، نواحی زیر ستون، بین ستون ها و اطراف بازشوها باید طبق مدل سازه بررسی شوند. مهار میلگرد های خمشی در لبه ها، اطراف ستون و محل تغییر ضخامت اهمیت زیادی دارد و نباید شبکه پی صرفا با یک الگوی ثابت و بدون توجه به نقشه اجرا شود.

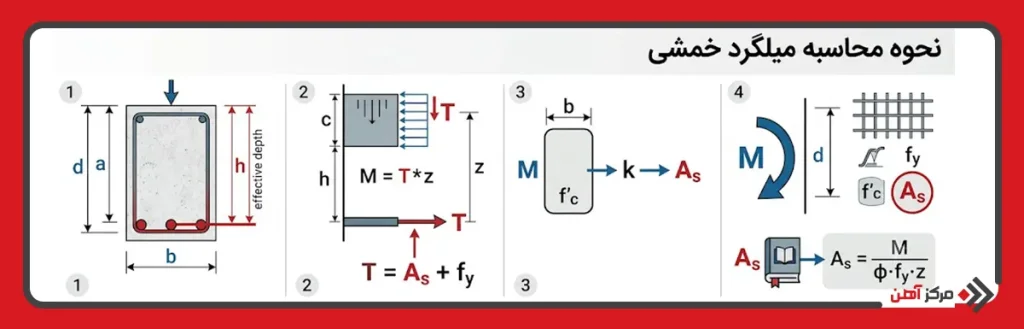

نحوه محاسبه میلگرد خمشی
محاسبه آرماتور خمشی با تعیین لنگر طراحی عضو آغاز می شود. مهندس ابتدا بارهای مرده، زنده و سایر بارهای موثر را محاسبه و با ترکیب بارهای آیین نامه ای، لنگر نهایی را به دست می آورد. سپس ابعاد مقطع، مقاومت فشاری بتن، تنش تسلیم فولاد و ضریب کاهش مقاومت مشخص می شوند. برای یک مقطع مستطیلی با آرماتور کششی، رابطه کلی مقاومت خمشی را می توان به صورت زیر نوشت:
Mn = As × fy × (d – a/2)
a = As × fy ÷ (0.85 × f’c × b)
در این روابط، Mn مقاومت خمشی اسمی، As سطح مقطع میلگرد کششی، fy تنش تسلیم فولاد، d عمق موثر، a عمق بلوک معادل فشاری بتن، f’c مقاومت فشاری مشخصه بتن و b عرض مقطع است. شرط طراحی به صورت کلی آن است که مقاومت کاهش یافته مقطع از لنگر نهایی کمتر نباشد. پس از محاسبه As، باید حداقل و حداکثر فولاد، شکل پذیری، خیز، عرض ترک، فاصله میلگردها، پوشش بتن و امکان جاگذاری نیز کنترل شود.
برای مثال، یک تیر مستطیلی با عرض 300 میلی متر و عمق موثر 450 میلی متر را در نظر بگیرید. مقاومت بتن 25 مگاپاسکال، تنش تسلیم میلگرد 400 مگاپاسکال و لنگر نهایی 150 کیلونیوتن متر فرض می شود. اگر ضریب کاهش مقاومت خمشی در این مثال 0.9 در نظر گرفته شود، با جایگذاری مقادیر در روابط بالا و حل معادله، سطح مقطع لازم فولاد کششی حدود 995 میلی متر مربع به دست می آید.
اکنون باید ترکیب مناسبی از میلگردها انتخاب شود. سطح مقطع یک میلگرد 18 میلی متری تقریبا 254.5 میلی متر مربع است؛ بنابراین چهار میلگرد قطر 18 سطح مقطعی نزدیک به 1018 میلی متر مربع فراهم می کنند که اندکی بیشتر از مقدار محاسباتی است. این انتخاب از نظر سطح مقطع اولیه مناسب به نظر می رسد، اما هنوز باید حداقل فولاد، فاصله آزاد چهار میلگرد در عرض تیر، ضخامت پوشش بتن، قطر خاموت، طول مهاری و ضوابط لرزه ای کنترل شود. ممکن است در یک مقطع واقعی به دلیل محدودیت تراکم، استفاده از سه میلگرد قطر 22 یا آرایش دیگری مناسب تر باشد.
این مثال فقط روند ساده محاسبه را نشان می دهد و جایگزین طراحی سازه نیست. در مقاطع T شکل، تیرهای دوبل آرماتور، دال های دو طرفه، اعضای عمیق، قاب های ویژه و فونداسیون ها روابط و کنترل های بیشتری وجود دارد. همچنین سطح مقطع محاسباتی باید در طول عضو بر اساس پوش لنگر توزیع شود. بنابراین تعداد میلگرد در وسط دهانه و روی تکیه گاه لزوما برابر نیست و محل کاهش آرماتور باید با طول مهاری مورد نیاز هماهنگ باشد.
نحوه قرارگیری میلگرد خمشی
نحوه قرارگیری میلگرد خمشی تابع محل ناحیه کششی است. در تیر ساده تحت بار ثقلی، میلگردهای اصلی در پایین دهانه قرار می گیرند و تا نزدیکی تکیه گاه ادامه پیدا می کنند. در تیر پیوسته، میلگردهای منفی در بالای تکیه گاه میانی و میلگردهای مثبت در پایین دهانه اجرا می شوند. در عضو کنسولی، آرماتور اصلی در بالا قرار دارد؛ زیرا سطح بالایی در نزدیکی تکیه گاه کشیده می شود. بنابراین این تصور که میلگرد خمشی همیشه پایین تیر است، درست نیست.
در مقطع تیر، میلگردها باید داخل خاموت و با پوشش بتن کافی قرار گیرند. فاصله آزاد میان آنها باید امکان عبور سنگدانه و تراکم بتن را فراهم کند. اگر تعداد میلگردها زیاد باشد، می توان آنها را در چند ردیف قرار داد، اما فاصله قائم ردیف ها و موقعیت مرکز سطح فولاد باید در محاسبه عمق موثر لحاظ شود. میلگردهای با قطر بزرگ نباید بدون بررسی در گوشه های تنگ مقطع یا محل ازدحام اتصال قرار گیرند، زیرا بتن ریزی ناقص و ایجاد حفره می تواند پیوستگی فولاد و بتن را کاهش دهد.
در دال، شبکه پایین باید روی اسپیسر مناسب قرار گیرد و شبکه بالا با خرک تثبیت شود. فاصله میلگردها باید مطابق نقشه حفظ شود و استفاده از قطعات نامناسب مانند آجر شکسته به عنوان اسپیسر قابل اعتماد نیست. در پی نیز شبکه تحتانی باید از بتن مگر فاصله داشته باشد تا پوشش لازم تامین شود. میلگردها نباید مستقیما روی خاک یا بتن مگر قرار گیرند، زیرا این وضعیت پوشش بتن و دوام آرماتور را مختل می کند.
تداوم و مهار آرماتورها بخش مهم دیگری از نحوه قرارگیری است. میلگرد نباید دقیقا در نقطه ای که از نظر تحلیل دیگر لازم نیست قطع شود؛ بلکه باید از مقطع بحرانی به اندازه لازم ادامه پیدا کند تا نیروی آن از طریق پیوستگی به بتن منتقل شود. در محل وصله پوششی نیز طول همپوشانی، فاصله وصله ها و درصد میلگردهای وصله شده در یک مقطع باید کنترل شود. بهتر است وصله در نواحی با تنش کششی کمتر قرار گیرد و از تجمع همه وصله ها در یک مقطع بحرانی خودداری شود.

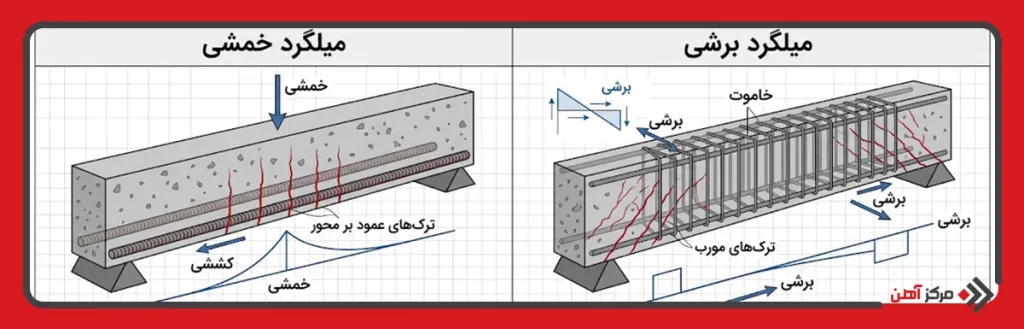

تفاوت میلگرد خمشی و برشی
میلگرد خمشی و برشی از نظر جهت قرارگیری، نوع نیروی مقاوم و شکل ترک های تحت کنترل با یکدیگر تفاوت دارند. آرماتور خمشی معمولا در امتداد طول عضو قرار می گیرد و نیروی کششی ناشی از لنگر را تحمل می کند. در مقابل، آرماتور برشی بیشتر به صورت خاموت عمودی یا مایل اجرا می شود و در برابر ترک های مورب ناشی از برش مقاومت ایجاد می کند. ترک خمشی معمولا از ناحیه کششی شروع می شود و تقریبا عمود بر محور عضو است، در حالی که ترک برشی اغلب به صورت مورب در نزدیکی تکیه گاه دیده می شود.
با وجود این تفاوت، عملکرد میلگرد خمشی و برشی مکمل یکدیگر است. خاموت علاوه بر تحمل بخشی از نیروی برشی، میلگردهای طولی را در جای خود نگه می دارد، هسته بتن را محصور می کند و از کمانش جانبی میلگردهای فشاری جلوگیری می کند. از سوی دیگر، کاهش شدید آرماتور طولی می تواند بر رفتار ترک خورده و ظرفیت برشی عضو اثر منفی بگذارد. بنابراین نمی توان کمبود یکی را با افزایش بی ضابطه دیگری جبران کرد و هر دو باید بر اساس محاسبات مستقل و الزامات مشترک طراحی شوند.
| معیار مقایسه | میلگرد خمشی | میلگرد برشی |
|---|---|---|
| نیروی اصلی مورد مقاومت | لنگر خمشی و کشش طولی | نیروی برشی و کشش مورب |
| جهت معمول قرارگیری | موازی محور تیر یا در راستای خمش دال | عمود یا مایل نسبت به محور عضو |
| شکل رایج | میلگرد طولی مستقیم، خم دار یا شبکه ای | خاموت بسته، خاموت باز، سنجاقی یا آرماتور عرضی |
| محل تمرکز در تیر | وسط دهانه و روی تکیه گاه بر اساس نمودار لنگر | معمولا نزدیک تکیه گاه و نواحی دارای برش زیاد |
| ترک تحت کنترل | ترک های خمشی تقریبا قائم | ترک های برشی مورب |
| عامل مهم در اجرا | سطح مقطع، عمق موثر، تداوم و مهار | قطر خاموت، تعداد شاخه و فاصله خاموت ها |
پس از مقایسه جدول می توان نتیجه گرفت که میلگرد طولی پایین یا بالا لزوما جای خاموت را نمی گیرد و خاموت نیز نمی تواند کمبود ظرفیت خمشی آرماتور اصلی را تامین کند. در نقشه اجرایی باید قطر، تعداد، محل و طول میلگرد خمشی تیر با فاصله و آرایش خاموت ها هماهنگ باشد. در ناحیه اتصال و نزدیک تکیه گاه که هم لنگر و هم برش زیاد است، ازدحام آرماتور افزایش می یابد و کنترل دقیق اجرا، بتن ریزی و ویبره اهمیت ویژه ای پیدا می کند.
ضوابط و نکات اجرای میلگرد خمشی
اجرای صحیح آرماتور خمشی به اندازه محاسبه آن اهمیت دارد. حتی اگر مقدار فولاد در نقشه درست تعیین شده باشد، تغییر محل میلگرد، کاهش طول مهار، وصله در ناحیه نامناسب یا پوشش ناکافی می تواند ظرفیت واقعی عضو را کاهش دهد. ضوابط دقیق هر پروژه باید از نقشه های مصوب، مشخصات فنی و مقررات طراحی استخراج شود، اما رعایت نکات زیر در بیشتر سازه های بتن آرمه ضروری است.

کنترل قطر، تعداد و گرید میلگرد: پیش از برش و نصب باید مشخصات میلگرد با جدول آرماتوربندی و نقشه سازه تطبیق داده شود. جایگزینی چند میلگرد با قطر کمتر یا بیشتر فقط بر اساس برابر بودن تقریبی سطح مقطع کافی نیست، زیرا فاصله، مهار، ترک خوردگی و حداقل تعداد میلگرد نیز تغییر می کند. هرگونه جایگزینی باید با تایید طراح انجام شود.
رعایت پوشش بتن: فاصله سطح میلگرد تا وجه بتن باید متناسب با نوع عضو و شرایط محیطی باشد. پوشش کم، احتمال خوردگی و جداشدگی بتن را افزایش می دهد و پوشش بیش از حد نیز می تواند عرض ترک سطحی را بیشتر و عمق موثر مقطع را کمتر کند. استفاده از اسپیسر استاندارد برای حفظ این فاصله ضروری است.
تامین فاصله آزاد میان میلگردها: فاصله مناسب امکان عبور بتن و سنگدانه و تراکم کامل مخلوط را فراهم می کند. چسباندن میلگردها به یکدیگر یا ایجاد چند لایه متراکم بدون جزئیات مناسب می تواند باعث کرموشدگی بتن شود. در محل اتصال تیر و ستون باید پیش از بتن ریزی امکان عبور شیلنگ ویبراتور و جریان بتن بررسی شود.
تامین طول مهاری: مهار میلگرد خمشی باید به گونه ای باشد که فولاد بتواند تنش خود را به بتن منتقل کند. طول مهاری به قطر میلگرد، مقاومت بتن، تنش فولاد، موقعیت میلگرد، پوشش، فاصله و میزان محصور شدگی بستگی دارد. قطع میلگرد پیش از تامین این طول یا کوتاه کردن انتهای آن در کارگاه، عملکرد طراحی را مختل می کند.
کنترل مهار در اتصال ها و لبه ها: در محل اتصال تیر به ستون، انتهای کنسول، لبه دال و کناره فونداسیون، فضای کافی برای امتداد مستقیم همیشه وجود ندارد. در این شرایط ممکن است از خم، قلاب یا جزئیات ویژه استفاده شود. مهار میلگرد های خمشی باید دقیقا مطابق نقشه اجرا شود و تغییر شعاع خم یا جهت قلاب بدون بررسی مجاز نیست.
انتخاب محل مناسب وصله: وصله پوششی باید تا حد امکان از ناحیه بیشترین کشش دور باشد. وصله همه میلگردهای اصلی در وسط دهانه تیر ساده یا بالای تکیه گاه تیر پیوسته می تواند یک ناحیه ضعیف ایجاد کند. در صورت نیاز، وصله ها باید به صورت یک در میان و با طول کافی اجرا شوند. استفاده از کوپلر نیز باید بر اساس مشخصات فنی و تایید طراحی باشد.
جلوگیری از جابجایی هنگام بتن ریزی: آرماتورهای بالایی دال و تیر در برابر فشار پا، حرکت کارگران و ریختن بتن آسیب پذیرند. خرک، لقمه، سیم بندی و تکیه گاه های موقت باید به اندازه کافی مقاوم باشند. پس از پایان آرماتوربندی و پیش از بتن ریزی، تراز شبکه ها و فاصله آنها از قالب دوباره کنترل شود.
رعایت محل قطع میلگردها: میلگرد های خمشی ممکن است در بخش هایی از عضو بر اساس کاهش لنگر قطع شوند، اما محل قطع باید با پوش لنگر و طول توسعه هماهنگ باشد. قطع همه میلگردهای اضافه در یک نقطه مناسب نیست و می تواند تمرکز ترک ایجاد کند. حداقل آرماتور سراسری مورد نیاز نیز باید در تمام طول عضو باقی بماند.
کنترل خم کاری میلگرد: خم کردن باید با دستگاه مناسب و شعاع مجاز انجام شود. خم تند، گرم کردن موضعی بدون مجوز یا باز و بسته کردن چندباره میلگرد می تواند به فولاد آسیب برساند. میلگردی که اشتباه خم شده است نباید به صورت خودسرانه صاف و دوباره خم شود، مگر آنکه روش اصلاح توسط مسئول فنی تایید شده باشد.
پاک بودن سطح آرماتور: گل، روغن، رنگ و پوسته های سست زنگ می توانند پیوستگی بتن و فولاد را کاهش دهند. زنگ سطحی محدود همیشه به معنای غیر قابل استفاده بودن میلگرد نیست، اما پوسته های جداشونده و کاهش سطح مقطع باید بررسی شوند. پیش از بتن ریزی، سطح و محل قرارگیری آرماتورها باید بازدید شود.
هماهنگی با خاموت و آرماتورهای دیگر: میلگرد خمشی تیر باید داخل خاموت قرار گیرد و گوشه های خاموت به درستی میلگردهای طولی را در بر بگیرند. در دال و پی نیز ترتیب قرارگیری میلگردهای دو راستا باید مطابق عمق موثر مورد نظر باشد. عبور لوله، غلاف یا بازشو نباید باعث قطع یا جابجایی خودسرانه میلگرد اصلی شود.
کنترل نقشه های کارگاهی: در پروژه های پیچیده، تهیه نقشه های اجرایی و لیست برش می تواند از خطا در طول، تعداد، محل خم و وصله جلوگیری کند. علامت گذاری هر گروه میلگرد و تطبیق آن با پلان و مقطع، سرعت کنترل را افزایش می دهد. ابهام نقشه باید پیش از برش میلگرد از طراح یا دستگاه نظارت پرسیده شود.
بازرسی پیش از بتن ریزی: آخرین کنترل باید شامل قطر و تعداد آرماتورها، فاصله ها، پوشش، تراز، طول مهاری، محل وصله، سلامت قالب و پاکیزگی مقطع باشد. ثبت عکس و صورت جلسه آرماتوربندی برای کنترل کیفیت پروژه مفید است. پس از بتن ریزی امکان اصلاح بسیاری از خطاهای میلگرد خمشی وجود ندارد یا هزینه آن بسیار بالا خواهد بود.
در مجموع، عملکرد مناسب عضو بتن آرمه زمانی حاصل می شود که طراحی و اجرا در کنار یکدیگر قرار گیرند. مقدار کافی فولاد بدون مهار و جایگذاری درست کارایی کامل ندارد و اجرای منظم نیز نمی تواند خطای محاسباتی را جبران کند. به همین دلیل کنترل میلگرد خمشی در تیر، دال و فونداسیون باید از مرحله تحلیل و تهیه نقشه تا خرید، برش، نصب و بتن ریزی ادامه داشته باشد. توجه به تداوم آرماتورها، مهار میلگرد خمشی، محل وصله و حفظ عمق موثر، احتمال ترک های گسترده، خیز زیاد و کاهش ظرفیت عضو را به حداقل می رساند.
سوالات متداول
میلگرد خمشی معمولا بخشی از میلگردهای طولی عضو بتنی است که برای تحمل نیروهای کششی ناشی از خمش طراحی می شود؛ اما همه میلگردهای طولی الزاما میلگرد خمشی اصلی نیستند.
در وسط دهانه تیرهای معمولی، میلگرد خمشی اصلی در پایین قرار می گیرد؛ اما در نزدیکی تکیه گاه های تیر پیوسته، به دلیل ایجاد لنگر منفی، میلگردهای خمشی بالایی اهمیت بیشتری دارند.
کمبود میلگرد خمشی باعث کاهش ظرفیت تحمل لنگر، افزایش ترک خوردگی و تغییر شکل تیر یا دال می شود و می تواند احتمال شکست زودرس عضو را افزایش دهد.
قطر و تعداد میلگردهای خمشی بر اساس محاسبات سازه، میزان لنگر خمشی، ابعاد عضو، مقاومت بتن و فولاد و ضوابط آیین نامه ای تعیین می شود.
وصله میلگرد خمشی در ناحیه دارای تنش کششی زیاد، مانند وسط دهانه تیر ساده، معمولا توصیه نمی شود و محل وصله باید طبق نقشه سازه و ضوابط آیین نامه انتخاب شود.
میلگرد خمشی نیروهای کششی را که بتن توان تحمل کافی آنها را ندارد جذب می کند و در نتیجه عرض و گسترش ترک های خمشی را کنترل می کند؛ البته ترک خوردگی را کاملا متوقف نمی کند.
