آموزش نقشه خوانی میلگرد ساختمان از مبتدی تا حرفه ای

نقشه خوانی میلگرد یکی از مهم ترین مهارت هایی است که هر مهندس، تکنسین، مجری ساختمان و حتی کارفرما باید با آن آشنا باشد. زمانی که یک پروژه ساختمانی آغاز می شود، تمام جزئیات مربوط به آرماتوربندی، تعداد میلگردها، قطر آن ها، محل قرارگیری و نحوه اجرا در نقشه مشخص می شود. اگر این نقشه ها به درستی خوانده نشوند، احتمال بروز اشتباه در اجرا بالا می رود و این موضوع می تواند باعث افزایش هزینه ها، دوباره کاری و حتی کاهش ایمنی سازه شود. به همین دلیل شناخت اصول نقشه خوانی میلگرد و بررسی دقیق جزئیات آن در کنار اطلاع از قیمت آهن اهمیت زیادی دارد.

در بسیاری از پروژه ها، بخش مهمی از هزینه های سازه مربوط به آرماتوربندی است و هر خطا در برداشت نقشه می تواند باعث مصرف بیش از حد یا کمتر از حد استاندارد میلگرد شود. به همین دلیل آشنایی با علائم، جداول، خطوط و نشانه های موجود در نقشه های سازه ای اهمیت بالایی دارد. علاوه بر این، آگاهی از قیمت میلگرد و شناخت دقیق محل مصرف آن در فونداسیون، تیر، ستون و سقف باعث می شود بتوان هزینه پروژه را بهتر کنترل کرد و تصمیم های دقیق تری گرفت.

نقشه خوانی میلگرد چیست؟

نقشه خوانی میلگرد به فرایندی گفته می شود که در آن اطلاعات مربوط به نوع، تعداد، قطر، فاصله و محل قرارگیری میلگردها از روی نقشه های اجرایی سازه استخراج می شود. این مهارت به افراد کمک می کند تا بدانند در هر بخش از ساختمان چه نوع میلگردی باید استفاده شود و چگونه باید آن را اجرا کنند. در بسیاری از پروژه ها، اجرای میلگرد در شناژ ساختمان به صورت دقیق و اصولی نیازمند آشنایی کامل با نقشه های سازه ای است تا خطاهای اجرایی به حداقل برسد.

در نقشه های سازه ای معمولا اطلاعاتی مانند میلگرد طولی، خاموت، میلگرد تقویتی، فاصله بین میلگردها، طول خم و پوشش بتن مشخص می شود. همچنین روش صحیح بستن میلگرد نیز به اطلاعاتی که از نقشه استخراج می شود وابسته است، زیرا نحوه اتصال میلگردها، محل وصله ها و نوع خم ها باید دقیقا مطابق نقشه انجام شود.

نقشه خوانی آرماتوربندی فقط مخصوص مهندسان سازه نیست و افراد فعال در حوزه اجرا، کارگاه، متره و برآورد و حتی خریداران مصالح نیز باید تا حدی با آن آشنا باشند. در بسیاری از پروژه ها، نقشه خوانی میلگرد ساختمان به عنوان پایه اصلی اجرای سازه شناخته می شود. زیرا کوچک ترین اشتباه در جانمایی میلگردها می تواند مقاومت سازه را کاهش دهد. به همین دلیل در پروژه های حرفه ای، قبل از شروع آرماتوربندی، نقشه ها چندین بار توسط مهندس ناظر و مجری بررسی می شوند.

کاربرد نقشه خوانی میلگرد

کاربرد نقشه خوانی میلگرد بسیار گسترده است و تقریبا در تمام مراحل اجرای سازه مورد استفاده قرار می گیرد. از زمان طراحی فونداسیون تا اجرای سقف، تیر و ستون، همه چیز بر اساس نقشه های میلگرد انجام می شود. اگر نقشه ها به درستی خوانده شوند، اجرای پروژه سریع تر، دقیق تر و اقتصادی تر خواهد بود.

یکی از مهم ترین کاربردهای نقشه خوانی میلگرد تقویتی در پروژه های ساختمانی، جلوگیری از مصرف بی رویه میلگرد است. زمانی که محل دقیق میلگردهای اصلی و تقویتی مشخص باشد، خرید مصالح بهتر انجام می شود و پرت میلگرد کاهش پیدا می کند. این موضوع در پروژه های بزرگ که حجم زیادی از آرماتور مصرف می شود اهمیت بیشتری دارد.

کاربرد دیگر نقشه خوانی میلگرد ساختمان در کنترل کیفیت اجرا است. مهندس ناظر می تواند با استفاده از نقشه ها بررسی کند که آیا میلگردها مطابق طرح اجرا شده اند یا خیر. اگر اختلافی بین نقشه و اجرا وجود داشته باشد، قبل از بتن ریزی می توان آن را اصلاح کرد.

در بخش متره و برآورد نیز نقشه خوانی میلگرد نقش مهمی دارد. با استفاده از نقشه ها می توان مقدار دقیق میلگرد مصرفی در هر قسمت از ساختمان را محاسبه کرد. این موضوع باعث می شود برنامه ریزی برای خرید مصالح دقیق تر باشد. در پروژه هایی که چندین پیمانکار و تیم اجرایی حضور دارند، نقشه خوانی آرماتوربندی باعث ایجاد هماهنگی بیشتر می شود. زیرا همه افراد بر اساس یک نقشه مشترک کار می کنند و احتمال بروز اختلاف کمتر می شود.

یکی دیگر از کاربردهای مهم نقشه خوانی میلگرد، تشخیص محل میلگردهای تقویتی در بخش هایی مانند تیر، ستون، دیوار برشی و سقف است. این میلگردها نقش مهمی در افزایش مقاومت سازه دارند و اگر به درستی اجرا نشوند، عملکرد ساختمان در برابر زلزله کاهش پیدا می کند.

آموزش نقشه خوانی میلگرد به زبان ساده

برای شروع آموزش نقشه خوانی میلگرد به زبان ساده باید ابتدا با بخش های مختلف نقشه آشنا شوید. نقشه های میلگرد معمولا شامل پلان، مقطع، جزئیات اجرایی و جدول میلگرد هستند. هر کدام از این بخش ها اطلاعات خاصی را نمایش می دهند. در پلان معمولا محل قرارگیری میلگردها از بالا دیده می شود. در این بخش مشخص می شود که میلگردها در چه فاصله ای از هم قرار دارند و جهت قرارگیری آن ها چگونه است. در مقطع نیز جزئیات بیشتری مانند تعداد میلگردها، قطر آن ها و پوشش بتن نشان داده می شود.

یکی از مهم ترین موارد در اموزش نقشه خوانی میلگرد، شناخت علائم اختصاری است. برای مثال حرف T معمولا برای میلگرد بالا و حرف B برای میلگرد پایین استفاده می شود. همچنین نشانه هایی مانند Φ برای قطر میلگرد به کار می روند. برای خواندن نقشه ها باید ابتدا عنوان نقشه، مقیاس و جهت آن را بررسی کنید. سپس به سراغ جداول بروید و تعداد و قطر میلگردها را مشخص کنید. بعد از آن می توانید محل قرارگیری هر میلگرد را در پلان و مقطع پیدا کنید.

در بسیاری از نقشه ها، میلگردها با شماره مشخص می شوند. برای مثال ممکن است میلگرد شماره 1 مربوط به میلگرد طولی تیر باشد و میلگرد شماره 2 مربوط به خاموت ها باشد. این شماره ها معمولا در جدول میلگرد توضیح داده می شوند. یکی دیگر از نکات مهم در نقشه خوانی میلگرد تقویتی سقف و تیر، توجه به طول خم و محل وصله ها است. زیرا اگر وصله ها در محل اشتباه اجرا شوند، مقاومت سازه کاهش پیدا می کند. در زمان یادگیری بهتر است ابتدا از نقشه های ساده فونداسیون و شناژ شروع کنید و بعد به سراغ نقشه های پیچیده تر مانند دیوار برشی و سقف بروید.

علائم و نشانه ها در نقشه خوانی میلگرد ها

در نقشه خوانی میلگرد ها، علائم و نشانه ها اهمیت بسیار زیادی دارند. اگر فردی این علائم را نشناسد، نمی تواند اطلاعات نقشه را به درستی درک کند. به همین دلیل یادگیری نشانه ها اولین قدم در آموزش نقشه خوانی میلگرد ساختمان است. یکی از مهم ترین علائم در نقشه ها، علامت Φ است که برای نشان دادن قطر میلگرد استفاده می شود. برای مثال Φ16 یعنی میلگرد با قطر 16 میلی متر. اگر در نقشه نوشته شده باشد 4Φ16 یعنی باید چهار عدد میلگرد 16 میلی متری اجرا شود.

علامت @ نیز برای فاصله بین میلگردها استفاده می شود. برای مثال Φ10@20 یعنی میلگرد 10 با فاصله 20 سانتی متر از یکدیگر قرار می گیرند. در بسیاری از نقشه ها از حروف اختصاری نیز استفاده می شود. جدول زیر برخی از مهم ترین علائم مورد استفاده در نقشه خوانی میلگرد را نشان می دهد:

معنی	علامت
قطر میلگرد	Φ
فاصله میلگردها	@
میلگرد بالا	T
میلگرد پایین	B
خاموت	St
فاصله محور تا محور	C/C
طول میلگرد	L
تعداد میلگرد	N

علاوه بر این، در برخی نقشه ها از خطوط پیوسته و خط چین برای نمایش میلگردهای قابل مشاهده و پنهان استفاده می شود. همچنین ممکن است محل وصله ها، خم ها و قلاب ها با نشانه های خاصی نمایش داده شوند. شناخت دقیق این علائم باعث می شود بتوانید نقشه خوانی میلگرد تقویتی فونداسیون، تیر، ستون و سقف را با دقت بیشتری انجام دهید.

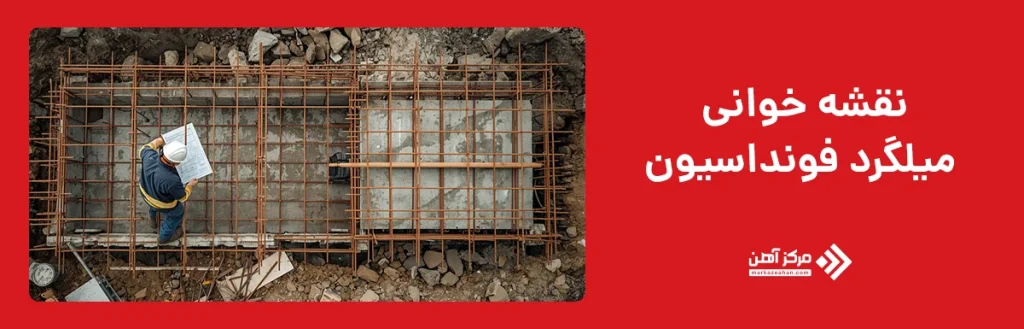

نقشه خوانی میلگرد فونداسیون

نقشه خوانی میلگرد فونداسیون یکی از مهم ترین بخش های نقشه خوانی سازه است، زیرا فونداسیون پایه اصلی ساختمان محسوب می شود و هرگونه اشتباه در آن می تواند کل سازه را تحت تاثیر قرار دهد. در نقشه فونداسیون معمولا محل قرارگیری میلگردهای طولی، عرضی، تقویتی و خاموت ها مشخص می شود.

در نقشه خوانی میلگرد فونداسیون ابتدا باید ابعاد پی و شناژ را بررسی کنید. سپس تعداد میلگردهای بالا و پایین و قطر آن ها را از روی نقشه بخوانید. در بسیاری از پروژه ها، میلگردهای تقویتی در گوشه ها و زیر ستون ها استفاده می شوند تا مقاومت بیشتری ایجاد شود.

نقشه خوانی میلگرد تقویتی فونداسیون اهمیت زیادی دارد، زیرا این میلگردها معمولا در مناطقی قرار می گیرند که تنش بیشتری وجود دارد. برای مثال زیر ستون ها یا در محل اتصال شناژها از میلگردهای تقویتی استفاده می شود. در نقشه فونداسیون معمولا فاصله میلگردها، پوشش بتن، طول خم و محل وصله نیز مشخص می شود. مجری باید این موارد را دقیقا رعایت کند تا فونداسیون مطابق استاندارد اجرا شود.

یکی دیگر از نکات مهم در نقشه خوانی میلگرد فونداسیون، بررسی محل عبور تاسیسات است. زیرا در برخی موارد لوله ها و کانال ها از داخل فونداسیون عبور می کنند و باید محل آن ها در نقشه مشخص باشد. در پروژه های بزرگ، فونداسیون ممکن است به صورت گسترده، نواری یا منفرد طراحی شود و هر کدام جزئیات میلگردگذاری متفاوتی دارند. به همین دلیل قبل از شروع اجرا باید نوع فونداسیون به دقت بررسی شود.

نقشه خوانی میلگرد ستون

نقشه خوانی میلگرد ستون به دلیل نقش مهم ستون در انتقال بارهای ساختمان اهمیت بسیار زیادی دارد. در نقشه ستون معمولا تعداد میلگردهای طولی، قطر آن ها، فاصله خاموت ها و ابعاد ستون مشخص می شود. نقشه خوانی میلگرد ستون معمولا با بررسی مقطع ستون آغاز می شود. در این مقطع مشخص می شود که چند میلگرد طولی در گوشه ها و کناره های ستون قرار دارد. همچنین محل خاموت ها و فاصله آن ها نیز در نقشه مشخص می شود.

در ستون ها معمولا در قسمت های نزدیک به اتصال تیر و ستون، فاصله خاموت ها کمتر می شود تا مقاومت بیشتری در برابر زلزله ایجاد شود. به همین دلیل باید به جزئیات اجرایی در نقشه توجه زیادی داشت. در برخی نقشه ها، ستون ها دارای میلگرد تقویتی اضافی هستند. این میلگردها معمولا در ساختمان های مرتفع یا مناطق زلزله خیز استفاده می شوند.

در زمان اجرای ستون باید طول وصله میلگردها، پوشش بتن و محل قرارگیری خاموت ها به دقت کنترل شود. زیرا اگر فاصله خاموت ها بیشتر از مقدار استاندارد باشد، ستون در برابر نیروهای جانبی ضعیف می شود. یکی دیگر از نکات مهم در نقشه خوانی میلگرد ستون، توجه به تغییر ابعاد ستون در طبقات مختلف است. در بسیاری از ساختمان ها، ابعاد ستون در طبقات بالا کمتر می شود و به همین دلیل تعداد و قطر میلگردها نیز تغییر می کند.

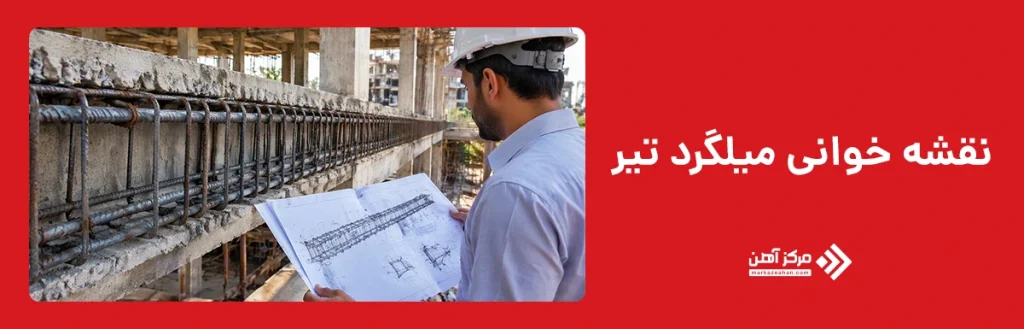

نقشه خوانی میلگرد تیر

نقشه خوانی میلگرد تیر یکی از مهم ترین بخش های آموزش نقشه خوانی میلگرد است، زیرا تیرها وظیفه انتقال بار سقف به ستون ها را بر عهده دارند. در نقشه تیر معمولا میلگردهای بالا، پایین، تقویتی و خاموت ها مشخص می شوند. در نقشه خوانی میلگرد تقویتی تیر باید به محل قرارگیری میلگردهای منفی و مثبت توجه کنید. میلگردهای منفی معمولا در بالای تکیه گاه ها و میلگردهای مثبت در پایین دهانه تیر قرار می گیرند.

خاموت ها نیز نقش مهمی در مقاومت تیر دارند و فاصله آن ها در نواحی مختلف تیر متفاوت است. معمولا در نزدیکی ستون ها فاصله خاموت ها کمتر می شود. در نقشه تیر، طول خم، محل وصله و تعداد میلگردهای طولی نیز مشخص می شود. اگر این موارد به درستی اجرا نشوند، احتمال ترک خوردگی و ضعف تیر افزایش پیدا می کند.

در برخی تیرها از میلگرد تقویتی اضافی استفاده می شود که معمولا در قسمت های میانی دهانه یا نزدیک تکیه گاه ها قرار دارد. این میلگردها باید دقیقا مطابق نقشه اجرا شوند. همچنین باید توجه داشت که قطر میلگردهای تیر با توجه به طول دهانه و میزان بارگذاری تعیین می شود. به همین دلیل نمی توان بدون بررسی نقشه، میلگردها را تغییر داد.

نقشه خوانی میلگرد سقف و دال

نقشه خوانی میلگرد سقف و دال در ساختمان هایی که دارای سقف بتنی هستند اهمیت زیادی دارد. در این نقشه ها معمولا میلگردهای اصلی، فرعی، تقویتی و حرارتی مشخص می شوند. نقشه خوانی میلگرد تقویتی سقف بیشتر در بخش هایی اهمیت دارد که بار بیشتری وجود دارد. برای مثال اطراف بازشوها، محل عبور پله و اطراف ستون ها معمولا نیاز به میلگرد تقویتی دارند.

در سقف های بتنی، میلگردهای اصلی معمولا در جهت کوتاه تر دهانه قرار می گیرند و میلگردهای فرعی در جهت عمود بر آن اجرا می شوند. فاصله و قطر این میلگردها در نقشه مشخص می شود. در دال های بتنی نیز علاوه بر میلگردهای اصلی، از میلگردهای افت و حرارت استفاده می شود تا از ایجاد ترک در بتن جلوگیری شود. یکی از مهم ترین نکات در نقشه خوانی میلگرد سقف، توجه به محل وصله ها و پوشش بتن است. زیرا اگر پوشش کافی وجود نداشته باشد، میلگردها در معرض خوردگی قرار می گیرند. در برخی سقف ها مانند سقف وافل یا دال دو طرفه، نقشه میلگردگذاری پیچیده تر است و نیاز به دقت بیشتری دارد.

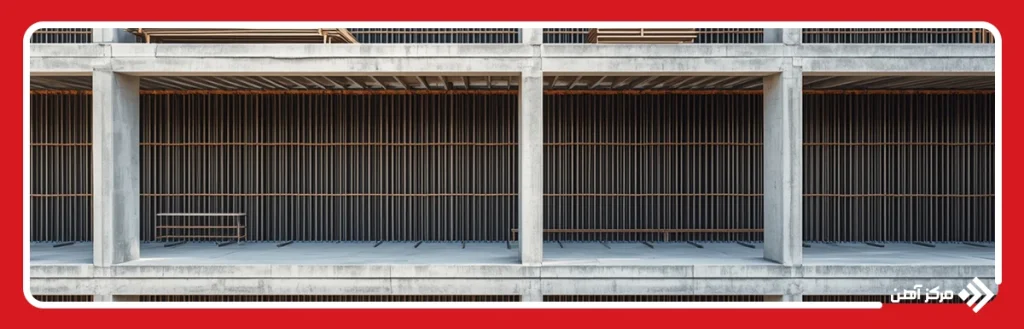

نقشه خوانی میلگرد دیوار برشی

نقشه خوانی میلگرد دیوار برشی اهمیت زیادی دارد، زیرا دیوار برشی یکی از مهم ترین اجزای مقاوم در برابر زلزله است. در این دیوارها معمولا میلگردهای عمودی، افقی و تقویتی استفاده می شود. نقشه خوانی میلگرد دیوار برشی با بررسی ضخامت دیوار و تعداد میلگردها آغاز می شود. سپس باید فاصله میلگردهای عمودی و افقی را بررسی کرد. در بخش هایی از دیوار که تنش بیشتری وجود دارد، از میلگردهای تقویتی اضافی استفاده می شود. این بخش ها معمولا در اطراف بازشوها یا محل اتصال دیوار به تیر و ستون قرار دارند.

در دیوار برشی، محل وصله میلگردها و طول مهاری اهمیت زیادی دارد. زیرا اگر طول مهاری کافی نباشد، دیوار نمی تواند عملکرد مناسبی در برابر نیروهای جانبی داشته باشد. در برخی پروژه ها، دیوار برشی دارای چند لایه میلگرد است و همین موضوع باعث می شود نقشه آن پیچیده تر شود. به همین دلیل باید پلان و مقطع دیوار با دقت بررسی شود. همچنین فاصله میلگردها در دیوار برشی باید به گونه ای باشد که بتن بتواند به راحتی بین آن ها جریان پیدا کند.

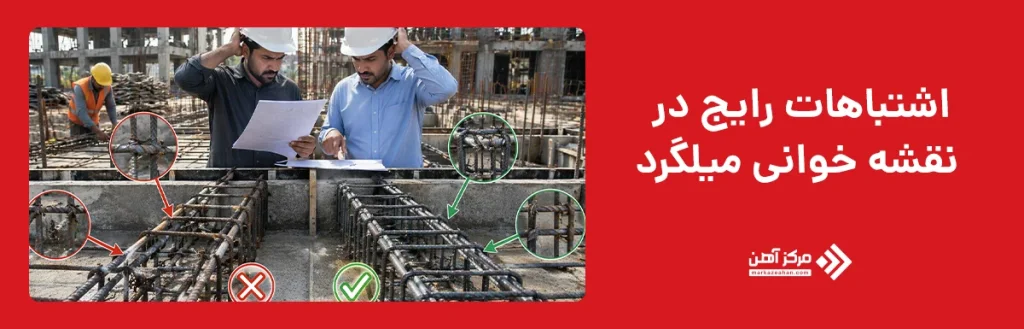

اشتباهات رایج در نقشه خوانی میلگرد

یکی از رایج ترین اشتباهات در نقشه خوانی میلگرد، اشتباه گرفتن قطر میلگردها است. برای مثال ممکن است میلگرد 16 با میلگرد 18 اشتباه گرفته شود و همین موضوع باعث تغییر در مقاومت سازه شود. اشتباه دیگر، بی توجهی به فاصله میلگردها است. اگر فاصله میلگردها کمتر یا بیشتر از مقدار مشخص شده در نقشه باشد، عملکرد سازه تغییر می کند.

برخی افراد در زمان نقشه خوانی میلگرد ساختمان، محل وصله ها را نادیده می گیرند. این موضوع می تواند باعث ضعف سازه در محل اتصال میلگردها شود. یکی دیگر از اشتباهات رایج، عدم توجه به میلگردهای تقویتی است. در بسیاری از پروژه ها، میلگردهای تقویتی در محل های خاصی قرار دارند و اگر اجرا نشوند، مقاومت سازه کاهش پیدا می کند.

اشتباه در خواندن مقیاس نقشه نیز از مشکلات رایج است. اگر مقیاس نقشه به درستی درک نشود، ممکن است محل قرارگیری میلگردها اشتباه اجرا شود. همچنین برخی مجریان به پوشش بتن توجه کافی ندارند. در حالی که اگر پوشش بتن کم باشد، میلگردها در معرض خوردگی قرار می گیرند.

در نهایت، یکی از بزرگ ترین اشتباهات این است که افراد بدون مطالعه کامل نقشه و فقط بر اساس تجربه قبلی کار کنند. هر پروژه شرایط خاص خود را دارد و باید دقیقا مطابق نقشه اجرا شود. نقشه خوانی میلگرد یکی از مهم ترین مهارت ها در اجرای ساختمان است و تاثیر مستقیمی بر کیفیت، ایمنی و هزینه پروژه دارد. در این مقاله تلاش شد تمام بخش های مهم مربوط به نقشه خوانی میلگرد ساختمان به زبان ساده توضیح داده شود.

همچنین آشنایی با نقشه خوانی میلگرد فونداسیون، ستون، تیر، سقف و دیوار برشی باعث می شود افراد بتوانند درک بهتری از سازه داشته باشند. اگر نقشه خوانی میلگرد به درستی انجام شود، علاوه بر کاهش خطاهای اجرایی، مصرف مصالح نیز بهتر مدیریت می شود و پرت میلگرد کاهش پیدا می کند. به طور کلی، آموزش نقشه خوانی میلگرد آرماتوربندی برای تمام افراد فعال در حوزه ساختمان ضروری است و می تواند باعث افزایش کیفیت پروژه و کاهش هزینه ها شود.
