میلگرد برشی چیست و چه کاربردی دارد؟

میلگرد برشی یکی از مهم ترین اجزای تقویتی در سازه های بتنی است که وظیفه اصلی آن مقابله با نیروهای برشی و جلوگیری از ایجاد ترک های مورب در اعضای سازه ای مانند تیر، ستون و فونداسیون است. این نوع آرماتور در واقع بخشی از سیستم مقاوم سازی بتن محسوب می شود و نقش آن زمانی پررنگ تر می شود که سازه تحت بارهای سنگین یا نیروهای پیچیده قرار می گیرد.

در سازه های امروزی، استفاده صحیح از میلگرد برشی می تواند تاثیر مستقیمی بر ایمنی و عمر مفید ساختمان داشته باشد. انتخاب نوع مناسب این میلگرد، نحوه اجرا و رعایت ضوابط آیین نامه ای، همگی عواملی هستند که کیفیت نهایی پروژه را تعیین می کنند. از سوی دیگر، نوسانات بازار فولاد و تغییرات مرتبط با قیمت آهن نیز در برآورد هزینه های اجرایی این بخش تاثیر قابل توجهی دارد. اگر به دنبال شناخت دقیق عملکرد، انواع و کاربردهای میلگرد برشی هستید، در ادامه این مقاله به صورت تخصصی و مهندسی به بررسی تمام این موارد می پردازیم.

میلگرد برشی چیست؟

میلگرد برشی به مجموعه ای از آرماتورهای عرضی گفته می شود که در اعضای بتنی برای مقابله با تنش های برشی استفاده می شوند. این میلگردها معمولا به شکل خاموت های بسته، خاموت های باز یا آرماتورهای خم شده طراحی می شوند و همراه با میلگردهای طولی، یک سیستم مقاومتی کامل در عضو سازه ای ایجاد می کنند.

وظیفه اصلی میلگرد برشی، جلوگیری از گسترش ترک های مورب ناشی از نیروهای برشی است. این ترک ها معمولا در نزدیکی تکیه گاه ها یا نقاط تمرکز تنش ایجاد می شوند و در صورت عدم کنترل، می توانند منجر به شکست ناگهانی عضو شوند. به همین دلیل طراحی دقیق این نوع آرماتور اهمیت بالایی دارد.

از دید مهندسی سازه، میلگرد برشی نقش کلیدی در افزایش شکل پذیری و مقاومت نهایی عضو دارد. در بسیاری از پروژه ها، طراحی این میلگردها به صورت دقیق و بر اساس آیین نامه های معتبر انجام می شود. همچنین در برآورد هزینه پروژه، توجه به تغییرات قیمت میلگرد اهمیت زیادی دارد زیرا این بخش سهم قابل توجهی از مصرف فولاد را به خود اختصاص می دهد.

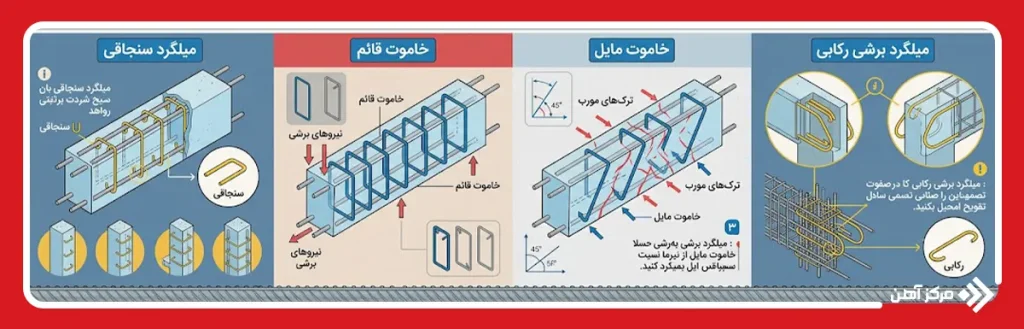

انواع میلگردهای برشی

میلگردهای برشی در اشکال مختلفی طراحی و اجرا می شوند که هر کدام کاربرد خاصی در سازه دارند. شناخت این انواع برای اجرای صحیح آرماتوربندی ضروری است.

میلگرد سنجاقی

میلگرد سنجاقی یکی از رایج ترین انواع میلگرد برشی است که به شکل U یا قلاب دار ساخته می شود. این نوع میلگرد معمولا برای مهار خاموت ها و جلوگیری از باز شدن آن ها در اثر نیروهای جانبی استفاده می شود. استفاده از میلگرد سنجاقی باعث افزایش یکپارچگی شبکه آرماتوربندی می شود و در تیرها و ستون ها کاربرد گسترده دارد.

خاموت قائم

خاموت قائم متداول ترین نوع میلگرد برشی است که به صورت بسته دور میلگردهای طولی قرار می گیرد و نقش اصلی آن مقاومت در برابر نیروهای برشی است. این نوع خاموت در بسیاری از اعضای سازه ای به عنوان عنصر اصلی کنترل برش استفاده می شود.
(خاموت چیست: خاموت آرماتوری عرضی است که برای نگهداری میلگردهای طولی و افزایش مقاومت برشی در بتن استفاده می شود.)

خاموت مایل

خاموت مایل نوعی خاموت است که با زاویه مشخص نسبت به محور عضو سازه ای اجرا می شود. این نوع طراحی باعث می شود نیروهای برشی به شکل بهینه تری کنترل شوند و مقاومت سازه در برابر ترک های مورب افزایش یابد. خاموت مایل بیشتر در سازه های خاص و سنگین کاربرد دارد.

میلگرد برشی رکابی

میلگرد رکابی به شکل U یا خم های خاص طراحی می شود و برای مهار موضعی میلگردهای طولی یا تقویت نقاط خاص سازه به کار می رود. این نوع میلگرد در اجرای دقیق آرماتوربندی بسیار مهم است.
(میلگرد رکابی: نوعی آرماتور خم شده که برای تقویت موضعی و کنترل نیروهای برشی در بخش های خاص سازه استفاده می شود.)

نوع	شکل	کاربرد
سنجاقی	U شکل	مهار خاموت
خاموت قائم	حلقه بسته	کنترل برش
خاموت مایل	زاویه دار	افزایش مقاومت برشی
رکابی	U شکل تقویتی	تقویت موضعی

کاربرد میلگرد برشی

میلگرد برشی در اعضای مختلف سازه بتنی نقش حیاتی در کنترل تنش های برشی و افزایش یکپارچگی سازه دارد. این میلگردها باعث می شوند نیروهای وارده به صورت کنترل شده در بتن توزیع شوند و از ایجاد ترک های مورب و گسیختگی ناگهانی جلوگیری شود. در واقع بدون استفاده صحیح از میلگرد برشی، رفتار سازه در برابر بارهای سنگین و لرزه ای غیرقابل پیش بینی خواهد بود.

کاربرد این نوع آرماتور تنها به یک بخش خاص محدود نمی شود و در تیر، ستون، فونداسیون و دال های بتنی به صورت کاملا مهندسی استفاده می شود. در ادامه عملکرد آن در هر بخش را دقیق تر بررسی می کنیم.

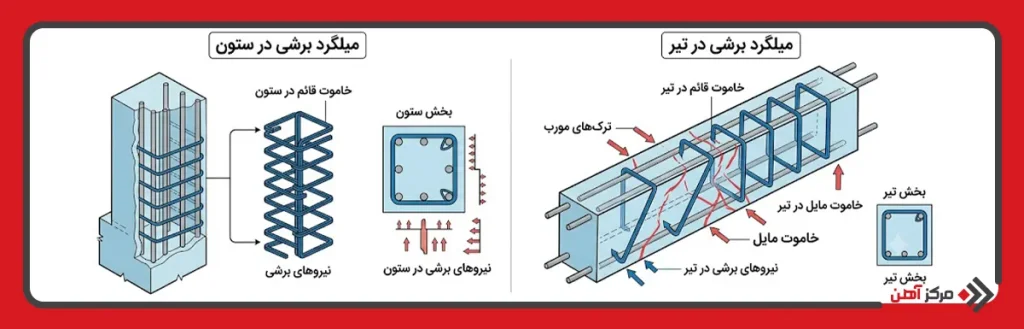

میلگرد برشی در تیر

در تیرهای بتنی، بیشترین تنش برشی معمولا در نزدیکی تکیه گاه ها ایجاد می شود. در این نواحی، استفاده از میلگرد برشی تیر به صورت خاموت های بسته یا ترکیبی از آرماتورهای سنجاقی باعث می شود ترک های مورب مهار شوند. این موضوع به طور مستقیم از شکست ناگهانی تیر جلوگیری کرده و شکل پذیری آن را افزایش می دهد.

در بسیاری از پروژه های اجرایی، انتخاب صحیح فاصله و قطر این آرماتورها در کنار اجرای دقیق جزئیات آرماتوربندی، تاثیر مستقیمی بر عملکرد سازه دارد. به همین دلیل در طراحی های حرفه ای، بحث میلگرد برشی در تیر از حساس ترین بخش های محاسباتی محسوب می شود.

همچنین در سیستم های سقفی سبک تر مانند تیرچه ها، استفاده از میلگرد برشی تیرچه اهمیت ویژه ای دارد. در این حالت، ترکیب خاموت ها و میلگردهای تقویتی باعث افزایش مقاومت برشی و جلوگیری از گسیختگی موضعی در جان تیرچه می شود.

میلگرد برشی در ستون

در ستون های بتنی، میلگرد برشی نقش مهمی در افزایش مقاومت جانبی و جلوگیری از کمانش میلگردهای طولی دارد. این میلگردها به صورت خاموت های بسته دور تا دور آرماتورهای طولی قرار می گیرند و یک قفسه مقاوم ایجاد می کنند که از تغییر شکل ناگهانی ستون جلوگیری می کند.

در سازه های بلندمرتبه، اهمیت اجرای صحیح این بخش بسیار بیشتر است، زیرا نیروهای جانبی ناشی از باد و زلزله می توانند باعث ایجاد تنش های پیچیده شوند. در این شرایط، استفاده اصولی از میلگرد برشی در ستون باعث افزایش پایداری کلی سازه می شود.

از نظر اجرایی، فاصله خاموت ها در نواحی بحرانی ستون کمتر در نظر گرفته می شود تا مقاومت موضعی افزایش یابد و از شکست ترد جلوگیری شود.

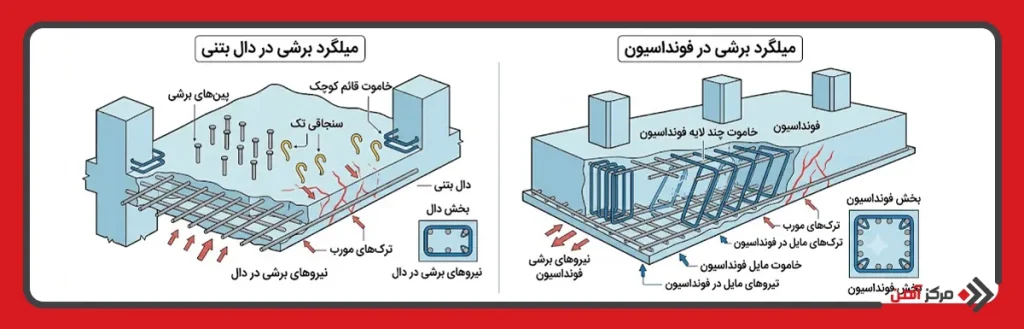

میلگرد برشی در فونداسیون

در فونداسیون، میلگرد برشی در فونداسیون برای کنترل تنش های ناشی از بارهای ثقلی و نیروهای جانبی به کار می رود. این میلگردها کمک می کنند تا تنش در بستر خاک به صورت یکنواخت توزیع شود و از تمرکز تنش در یک نقطه جلوگیری گردد.

در فونداسیون های گسترده و نواری، استفاده از میلگرد برشی فونداسیون باعث افزایش مقاومت در برابر نشست های نامتقارن و ترک های احتمالی می شود. در پروژه های سنگین صنعتی یا ساختمانی، اجرای دقیق این آرماتورها نقش مهمی در افزایش عمر مفید سازه دارد.

همچنین در برخی طراحی ها از میلگرد برشی تک شاخه یا ترکیب آن با خاموت های U شکل استفاده می شود تا عملکرد برشی در نواحی خاص تقویت شود. در اجرای صحیح این بخش، توجه به جزئیات اجرایی مانند طول مهاری و نحوه قرارگیری آرماتورها بسیار مهم است، به خصوص در نحوه اجرای میلگرد برشی فونداسیون که یکی از حساس ترین مراحل آرماتوربندی محسوب می شود.

میلگرد برشی در دال بتنی

در دال های بتنی، میلگرد برشی برای کنترل ترک های ناشی از خمش و نیروهای برشی استفاده می شود. این میلگردها باعث افزایش مقاومت سطحی دال شده و از گسترش ترک های ریز به ترک های سازه ای جلوگیری می کنند.

در دال هایی که دهانه های بزرگ دارند یا تحت بارهای سنگین قرار می گیرند، استفاده از میلگرد برشی در تیرچه و شبکه آرماتوربندی اهمیت بیشتری پیدا می کند. این موضوع به ویژه در سیستم های سقفی تیرچه بلوک بسیار کاربردی است.

در طراحی های مدرن، ترکیب آرماتورهای خمشی و برشی باعث بهبود رفتار کلی دال می شود و از تغییر شکل بیش از حد آن جلوگیری می کند. به همین دلیل، اجرای صحیح میلگرد برشی در دال بتنی یکی از عوامل کلیدی در افزایش دوام و ایمنی سازه محسوب می شود.

ضوابط و نکات اجرای میلگرد برشی

اجرای میلگرد برشی یکی از حساس ترین مراحل آرماتوربندی در سازه های بتنی است، زیرا کوچک ترین خطا در فاصله گذاری، خم ها یا مهار می تواند باعث کاهش ظرفیت برشی عضو و ایجاد ترک های خطرناک در بتن شود. به همین دلیل در آیین نامه های طراحی سازه، برای این بخش ضوابط مشخص و سخت گیرانه ای در نظر گرفته شده است.

در مرحله اجرا، باید هماهنگی کامل بین نقشه های سازه ای، جزئیات آرماتوربندی و شرایط کارگاهی وجود داشته باشد تا عملکرد نهایی عضو مطابق طراحی باشد. همچنین کیفیت میلگرد و نحوه اجرای آن تاثیر مستقیم بر رفتار برشی سازه دارد و نباید به صورت تجربی یا غیر استاندارد انجام شود.

مهم ترین ضوابط و نکات اجرایی شامل موارد زیر است:

فاصله گذاری استاندارد خاموت ها و میلگردهای برشی
فاصله خاموت ها باید دقیقا مطابق نقشه های اجرایی و آیین نامه های معتبر (مانند مبحث 9 مقررات ملی ساختمان) تنظیم شود. کاهش بیش از حد فاصله باعث افزایش مصرف فولاد و افزایش غیر اقتصادی هزینه ها می شود و افزایش آن نیز خطر گسیختگی برشی را بالا می برد.

کنترل ناحیه های بحرانی در تیر و ستون
در نزدیکی تکیه گاه ها، پای ستون ها و محل اتصال تیر به ستون، نیروهای برشی به شدت افزایش می یابد. در این نواحی باید تراکم میلگرد برشی بیشتر در نظر گرفته شود تا از ایجاد ترک های مورب جلوگیری شود.

استفاده از خم استاندارد و اصولی
خم های خاموت و میلگردهای برشی باید با شعاع استاندارد انجام شوند تا از تمرکز تنش و باز شدن آرماتور جلوگیری شود. خم های تیز یا غیراستاندارد یکی از دلایل اصلی ضعف در عملکرد برشی است.

رعایت پوشش بتن (کاور بتن)
کاور بتن باید به اندازه کافی باشد تا میلگرد در برابر رطوبت، خوردگی و عوامل محیطی محافظت شود. کاهش کاور باعث کاهش دوام سازه و افزایش احتمال زنگ زدگی میلگردها می شود.

انتخاب سایز و نوع میلگرد بر اساس محاسبات سازه ای
استفاده از میلگردهای برشی باید دقیقا مطابق نقشه های طراحی باشد و تغییر قطر یا نوع آن بدون تایید مهندس طراح مجاز نیست. این موضوع به ویژه در پروژه های سنگین اهمیت بیشتری دارد.

کنترل کیفیت آرماتوربندی قبل از بتن ریزی
قبل از بتن ریزی باید تمام آرماتورها از نظر فاصله، هم پوشانی، مهار و صحت اجرا توسط ناظر بررسی شوند. هرگونه خطا در این مرحله بعد از بتن ریزی قابل اصلاح نیست.

استفاده از میلگرد استاندارد و بدون زنگ زدگی
میلگردهای دارای زنگ زدگی شدید، پوسته شدن یا کاهش سطح مقطع نباید در بخش های برشی استفاده شوند، زیرا مقاومت نهایی عضو را کاهش می دهند.

اجرای صحیح گره ها و اتصالات میلگردی
نحوه بستن سیم آرماتوربندی و ایجاد گره های پایدار اهمیت زیادی دارد. شل بودن اتصالات می تواند باعث جابجایی خاموت ها در زمان بتن ریزی شود و عملکرد برشی را مختل کند.

توجه به لرزش ناشی از بتن ریزی
در هنگام ویبره بتن، احتمال جابجایی میلگردها وجود دارد، بنابراین باید مهار کافی برای جلوگیری از تغییر موقعیت میلگردهای برشی در نظر گرفته شود.

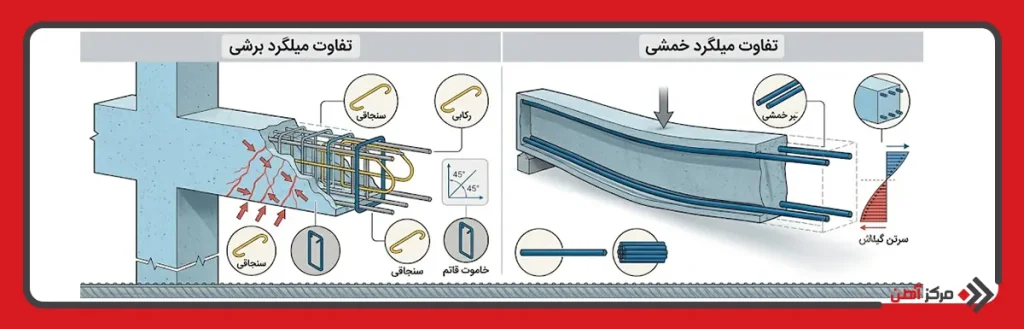

تفاوت میلگرد برشی و خمشی

در طراحی سازه های بتن آرمه، میلگردها بر اساس نوع تنش غالب در عضو به دو گروه اصلی میلگردهای برشی و میلگردهای خمشی تقسیم می شوند. این دو نوع آرماتور اگرچه هر دو در یک مقطع بتنی همزمان حضور دارند، اما از نظر مکانیزم عملکرد، نحوه توزیع تنش، الگوی ترک خوردگی و حتی نحوه طراحی کاملا متفاوت هستند.

ویژگی	میلگرد برشی	میلگرد خمشی
نوع تنش غالب	برش	خمش
مکانیزم شکست	ترک مورب و گسیختگی برشی	تسلیم فولاد در کشش
نقش سازه ای	جلوگیری از شکست ناگهانی	تامین ظرفیت باربری اصلی
محل قرارگیری	عرضی اطراف آرماتور طولی	طولی در ناحیه کششی یا فشاری
نوع آرماتور	خاموت، سنجاقی، U شکل	میلگرد مستقیم طولی
مبنای طراحی	مقاومت برشی بتن و فولاد	لنگر خمشی نهایی
رفتار لرزه ای	کنترل ترک و افزایش پایداری موضعی	افزایش شکل پذیری و جذب انرژی

از نظر رفتار سازه ای، میلگرد برشی نقش کنترل کننده گسیختگی ناگهانی را دارد، در حالی که میلگرد خمشی نقش تامین ظرفیت باربری اصلی مقطع را ایفا می کند. به عبارت دقیق تر، میلگرد خمشی تعیین کننده ظرفیت نهایی لنگر مقطع است، اما میلگرد برشی تضمین می کند که شکست برشی پیش از رسیدن به ظرفیت خمشی رخ ندهد.

از منظر هندسه اجرایی نیز تفاوت کاملا واضح است. میلگرد برشی عمدتا به صورت آرماتورهای عرضی شامل خاموت های بسته، خاموت های مایل، سنجاقی ها و میلگردهای U شکل اجرا می شود که اطراف میلگردهای طولی را محصور می کنند. در حالی که میلگرد خمشی به صورت آرماتورهای طولی در ناحیه کششی و فشاری عضو قرار می گیرد و در راستای محور عضو امتداد دارد.

از دید آیین نامه ای، طراحی میلگرد خمشی بر اساس تحلیل لنگر خمشی نهایی و کنترل تنش های کششی بتن انجام می شود، در حالی که طراحی میلگرد برشی بر پایه مقاومت برشی بتن و فولاد و کنترل ترک های مورب صورت می گیرد. به همین دلیل در بسیاری از اعضا، ابتدا ظرفیت خمشی مقطع طراحی می شود و سپس کنترل برشی به عنوان شرط ایمنی مکمل بررسی می گردد.

در رفتار لرزه ای نیز تفاوت این دو بسیار حیاتی است. میلگرد خمشی در شکل پذیری کلی عضو و جذب انرژی نقش دارد، اما میلگرد برشی با محدود کردن رشد ترک های مورب از شکست ناگهانی و ترد جلوگیری می کند. به همین دلیل در طراحی سازه های مقاوم در برابر زلزله، تراکم خاموت ها در نواحی بحرانی به شدت افزایش می یابد.

میلگرد برشی یکی از اجزای کلیدی در سیستم مقاوم سازی سازه های بتن آرمه است که وظیفه اصلی آن کنترل نیروهای برشی و جلوگیری از ایجاد ترک های مورب در اعضای سازه ای مانند تیر، ستون، دال و فونداسیون می باشد. این نوع آرماتور در کنار میلگردهای طولی، یک سیستم مقاومتی یکپارچه ایجاد می کند که نقش مهمی در افزایش ایمنی و پایداری سازه دارد.

همان طور که بررسی شد، انتخاب نوع مناسب میلگرد برشی، از جمله خاموت قائم، خاموت مایل، میلگرد سنجاقی و میلگرد برشی رکابی، تاثیر مستقیمی بر عملکرد سازه دارد. همچنین اجرای صحیح آن بر اساس ضوابط آیین نامه ای، فاصله گذاری استاندارد و جزئیات اجرایی دقیق، از بروز شکست های ناگهانی و ترک های خطرناک جلوگیری می کند.

در نهایت می توان گفت شناخت درست رفتار میلگرد برشی و تفاوت آن با میلگرد خمشی، برای طراحی و اجرای اصولی سازه ضروری است. هرگونه خطا در طراحی یا اجرا می تواند ظرفیت باربری عضو را کاهش داده و ایمنی کلی ساختمان را تحت تاثیر قرار دهد.
