نحوه اجرای میکروپایل مجموعه ای از عملیات تخصصی برای ایجاد عناصر باربر باریک در خاک است که از حفاری، نصب عضو فولادی و تزریق دوغاب سیمان آغاز می شود و با کنترل کیفیت و آزمایش بارگذاری ادامه پیدا می کند. میکروپایل ها به دلیل قطر کم و امکان اجرا با تجهیزات نسبتا سبک، در فضاهای محدود، پروژه های مقاوم سازی، زیرسازی فونداسیون و زمین های دشوار کاربرد دارند. انتخاب روش حفاری، عمق گمانه، نوع آرماتور یا لوله فولادی و روش تزریق باید بر اساس مطالعات ژئوتکنیکی و طراحی سازه انجام شود. در برآورد اقتصادی نیز تغییرات قیمت آهن کیلویی می تواند بر هزینه اعضای فولادی مصرفی اثر بگذارد. اجرای صحیح زمانی حاصل می شود که تمام مراحل مطابق نقشه ها و مشخصات فنی پروژه پیش بروند.
مراحل اجرای میکروپایل به این صورت است که ابتدا محل آن ها مشخص و حفاری تا عمق طراحی انجام می شود. سپس بر اساس سیستم انتخاب شده، میلگرد یا لوله فولادی داخل گمانه قرار می گیرد و دوغاب سیمان به روش مناسب تزریق می شود تا فضای حفاری را پر کند و پیوند لازم میان عضو و زمین ایجاد شود. در پروژه هایی که از میلگرد به عنوان عضو باربر استفاده می شود، قیمت روز میلگرد نیز بر برآورد هزینه تاثیر دارد. پس از گیرش دوغاب، سوابق حفاری و تزریق کنترل می شوند و آزمایش های پذیرش یا بارگذاری برای بررسی عملکرد اجرا انجام می گیرند. در این مقاله مرکزآهن، نحوه اجرای میکروپایل را از حفاری و نصب آرماتور تا تزریق، روش های اجرا، تجهیزات مورد نیاز، نکات اجرایی و آزمایش های نهایی مرحله به مرحله بررسی می کنیم تا فرآیند اجرا به صورت روشن و کاربردی مشخص شود.
نحوه اجرای میکروپایل چگونه است؟
برای درک دقیق اینکه اجرای میکروپایل چیست، باید آن را یک فرآیند مرحله ای برای انتقال بار سازه به لایه های مقاوم تر خاک یا بهبود رفتار پی در نظر گرفت. در پاسخی دیگر به پرسش میکروپایل چیست می توان گفت میکروپایل یک عضو باربر با قطر نسبتا کم است که معمولا شامل دوغاب سیمان و عضو فولادی مسلح کننده می شود و در زمین حفاری شده قرار می گیرد. نحوه اجرای میکروپایل از تعیین محل دقیق نقاط اجرا و آماده سازی دستگاه حفاری آغاز می شود. سپس حفاری میکروپایل تا عمق مشخص شده در طراحی ژئوتکنیکی ادامه پیدا می کند. روش حفاری بر اساس جنس خاک، وجود لایه های سست، سطح آب زیرزمینی و محدودیت فضای کار انتخاب می شود. در مرحله بعد، عضو تقویتی شامل میلگرد، میله فولادی یا لوله فولادی میکروپایل داخل گمانه قرار می گیرد تا بخش اصلی ظرفیت سازه ای سیستم را تامین کند.
پس از نصب عضو فولادی، تزریق دوغاب میکروپایل انجام می شود تا فضای اطراف آرماتور پر شود و تماس مناسبی میان میکروپایل و خاک اطراف شکل بگیرد. فشار و روش تزریق بسته به نوع طراحی و شرایط زمین متفاوت است و ممکن است تزریق به صورت ثقلی، تحت فشار یا در چند مرحله انجام شود. اگر سیستم بر پایه لوله فولادی اجرا شود، نوسانات قیمت لوله نیز می تواند در هزینه اجرای میکروپایل موثر باشد. پس از تکمیل تزریق، مشخصات مصرف دوغاب، فشار تزریق و عمق اجرا ثبت می شوند. در ادامه و پس از رسیدن دوغاب به مقاومت موردنیاز، سر میکروپایل برای اتصال به فونداسیون یا کلاهک آماده می شود. کنترل این مراحل اهمیت زیادی دارد، زیرا کیفیت حفاری، جایگذاری عضو تقویتی و تزریق مستقیما بر ظرفیت باربری میکروپایل اثر می گذارند.

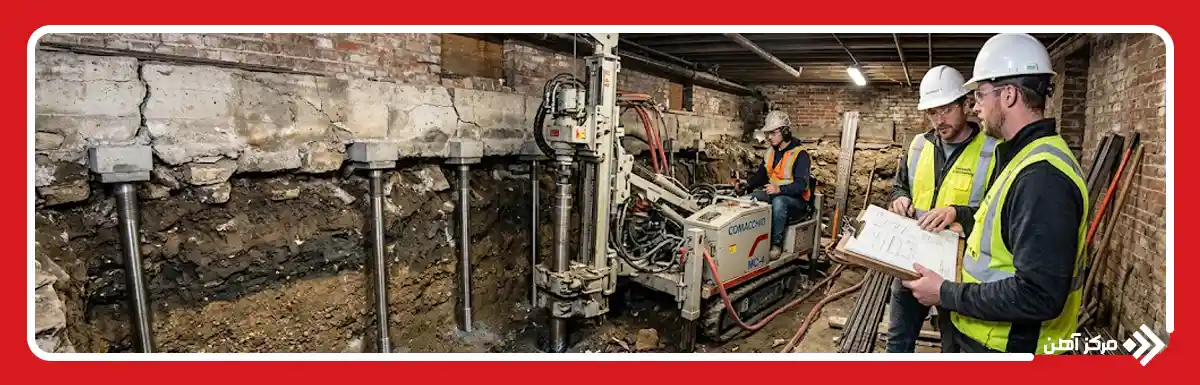

چه زمانی اجرای میکروپایل ضروری است؟
اجرای میکروپایل زمانی ضروری می شود که پی موجود یا خاک زیر سازه نتواند بارهای واردشده را با ضریب اطمینان مناسب تحمل کند یا امکان استفاده از شمع های قطور و تجهیزات سنگین وجود نداشته باشد. این شرایط معمولا در پروژه های مقاوم سازی ساختمان های موجود، افزایش تعداد طبقات، تغییر کاربری سازه، نشست نامتقارن، وجود خاک های سست یا لایه های تراکم پذیر مشاهده می شود. در چنین پروژه هایی، بررسی این موضوع که شمع در ساختمان چیست و چه تفاوتی با میکروپایل دارد، به انتخاب سیستم مناسب کمک می کند. اجرای میکروپایل در ساختمان های موجود مزیت مهمی دارد، زیرا دستگاه های حفاری کوچک تر می توانند در زیرزمین، فضاهای محدود یا مجاورت سازه های فعال کار کنند. همچنین در پروژه هایی که لرزش و صدای زیاد قابل قبول نیست، این روش نسبت به برخی روش های کوبشی انتخاب مناسب تری محسوب می شود.
میکروپایل در پروژه های جدید نیز زمانی کاربرد پیدا می کند که لایه مقاوم خاک در عمق قرار داشته باشد، بارهای متمرکز بالا باشند یا زمین شرایط پیچیده ای مانند خاک دستی، لایه های متناوب یا سطح بالای آب زیرزمینی داشته باشد. پیش از تصمیم گیری باید گزارش ژئوتکنیک، ظرفیت باربری میکروپایل، نشست مجاز و آرایش فونداسیون به صورت همزمان بررسی شوند. در پروژه هایی که تقویت پی همراه با اصلاح شبکه میلگرد انجام می شود، هماهنگی با نحوه اجرای آرماتور بندی فونداسیون اهمیت زیادی دارد تا انتقال بار از سازه به سر میکروپایل به درستی انجام شود. بنابراین ضرورت اجرای میکروپایل صرفا با مشاهده ضعف خاک تعیین نمی شود و باید نتیجه طراحی سازه، مطالعات ژئوتکنیکی، محدودیت های اجرایی و هزینه اجرای میکروپایل به صورت یکپارچه ارزیابی شود.
مراحل اجرای میکروپایل
مراحل اجرای میکروپایل باید بر اساس نقشه های اجرایی، گزارش ژئوتکنیک و مشخصات طراحی انجام شوند، زیرا هر خطا در عمق حفاری، نصب عضو فولادی یا تزریق می تواند عملکرد نهایی سیستم را تحت تاثیر قرار دهد. فرآیند معمولا با پیاده سازی محل دقیق میکروپایل ها و استقرار دستگاه آغاز می شود. سپس حفاری میکروپایل تا عمق طراحی انجام می گیرد و در صورت ناپایداری دیواره گمانه، از روش های مناسب برای پایدارسازی استفاده می شود. پس از رسیدن به عمق موردنظر، گمانه پاکسازی و عضو تقویتی شامل میلگرد، میله فولادی یا لوله فولادی میکروپایل داخل آن نصب می شود. کنترل راستای عضو و تراز آن اهمیت زیادی دارد، زیرا انحراف بیش از حد می تواند اتصال سر میکروپایل به فونداسیون و توزیع صحیح بار را مختل کند.
در ادامه، تزریق دوغاب میکروپایل انجام می شود تا فضای گمانه پر شود و پیوند مکانیکی و اصطکاکی لازم میان عضو و خاک ایجاد شود. بسته به روش طراحی، تزریق ممکن است در یک مرحله یا چند مرحله و با فشار کنترل شده انجام گیرد. پس از پایان تزریق، حجم دوغاب مصرفی، فشار تزریق و هرگونه افت یا نشتی ثبت می شود. سپس باید زمان کافی برای گیرش و رسیدن دوغاب به مقاومت موردنیاز در نظر گرفته شود. پس از آن، سر میکروپایل آماده و به کلاهک، شناژ یا فونداسیون متصل می شود. در پایان این مراحل، کنترل کیفیت و در صورت نیاز آزمایش بارگذاری میکروپایل انجام می شود تا ظرفیت باربری میکروپایل و انطباق اجرای واقعی با الزامات طراحی ارزیابی شود.

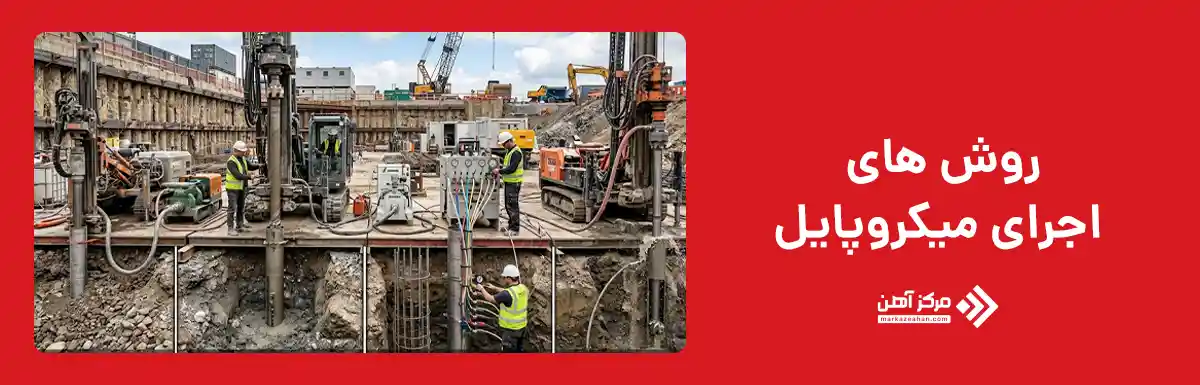

روش های اجرای میکروپایل
روش های اجرای میکروپایل بیشتر بر اساس نحوه حفاری، نوع عضو فولادی و به ویژه شیوه تزریق دوغاب تعیین می شوند. در روش نوع A، دوغاب پس از نصب عضو فولادی عمدتا با نیروی ثقلی داخل گمانه قرار می گیرد و فشار تزریق قابل توجهی اعمال نمی شود. در نوع B، تزریق تحت فشار همزمان با بیرون کشیدن لوله جداری موقت یا ابزار حفاری انجام می شود و دوغاب تماس متراکم تری با دیواره گمانه ایجاد می کند. در روش نوع C ابتدا تزریق اولیه انجام می شود و سپس در فاصله زمانی کوتاهی، تزریق تحت فشار مرحله دوم صورت می گیرد. نوع D نیز شامل تزریق اولیه و تزریق مجدد تحت فشار پس از گیرش اولیه دوغاب است. انتخاب روش اجرای میکروپایل به شرایط زمین، ظرفیت طراحی، قطر حفاری و محدودیت های اجرایی وابسته است.
در برخی پروژه ها از میکروپایل های خودحفار یا Hollow Bar استفاده می شود که در آنها میله فولادی توخالی همزمان نقش عضو حفاری، مسیر عبور دوغاب و عضو تقویتی را بر عهده دارد. این شیوه در خاک هایی که پایداری گمانه دشوار است یا امکان حفاری و نصب جداگانه وجود ندارد، می تواند مناسب باشد. نوع حفاری نیز ممکن است دورانی، دورانی ضربه ای یا متناسب با جنس لایه های زمین انتخاب شود. هیچ روش واحدی برای همه پروژه ها بهترین گزینه نیست؛ زیرا فشار تزریق، حجم دوغاب، وجود آب زیرزمینی و مقاومت خاک بر نتیجه تاثیر می گذارند. بنابراین انتخاب روش باید بر پایه مطالعات ژئوتکنیکی، ظرفیت باربری میکروپایل و توان تجهیزات کارگاه انجام شود.
تجهیزات و مصالح مورد نیاز برای اجرای میکروپایل
تجهیزات اجرای میکروپایل باید با قطر، عمق، نوع خاک و روش تزریق انتخاب شوند. مهم ترین دستگاه، ریگ حفاری است که می تواند به صورت دورانی، دورانی ضربه ای یا خودحفار کار کند. در کنار آن، کمپرسور هوا، پمپ آب یا سیستم گردش سیال حفاری ممکن است برای خروج خرده های حفاری و تمیز نگه داشتن گمانه به کار روند. در زمین های ناپایدار نیز استفاده از لوله جداری موقت یا دائم ضروری می شود تا دیواره گمانه هنگام حفاری فرو نریزد. تجهیزات تزریق شامل میکسر دوغاب، مخزن همزن، پمپ تزریق، شیلنگ های فشارقوی، گیج فشار و ابزار اندازه گیری حجم دوغاب هستند. در پروژه های حساس، ثبت فشار و حجم تزریق برای هر میکروپایل اهمیت زیادی دارد، زیرا این اطلاعات بخشی از مستندات کنترل کیفیت را تشکیل می دهند.
مصالح اصلی نیز شامل سیمان، آب، عضو فولادی و در صورت نیاز افزودنی های مجاز دوغاب هستند. عضو فولادی ممکن است میلگرد پرمقاومت، میله رزوه دار، لوله فولادی میکروپایل یا سیستم هالو بار باشد که نوع آن بر اساس طراحی انتخاب می شود. دوغاب سیمان باید نسبت آب به سیمان کنترل شده و روانی مناسب داشته باشد تا بتواند فضای اطراف عضو را بدون ایجاد حفره پر کند. برای کنترل کیفیت نیز تجهیزاتی مانند قالب نمونه دوغاب، وسایل آزمایش مقاومت فشاری، ابزار کنترل عمق و انحراف گمانه و تجهیزات آزمایش بارگذاری میکروپایل مورد نیاز هستند. علاوه بر این، جرثقیل یا تجهیزات جابه جایی سبک، ابزار برش و اتصال فولاد و تجهیزات ایمنی کارگاه نیز باید متناسب با شرایط پروژه در دسترس باشند.
نکات مهم در اجرای اصولی میکروپایل
اجرای اصولی میکروپایل نیازمند کنترل همزمان عملیات حفاری، نصب عضو فولادی، تزریق و ثبت مشخصات هر مرحله است. نخستین نکته، تطبیق محل و زاویه حفاری با نقشه اجرایی است؛ زیرا جابه جایی محور یا انحراف بیش از حد می تواند در اتصال سر میکروپایل به فونداسیون مشکل ایجاد کند. در حفاری میکروپایل باید تغییرات لایه های خاک، ریزش دیواره، ورود آب و عمق واقعی گمانه ثبت شوند تا در صورت تفاوت با گزارش ژئوتکنیک، تصمیم اصلاحی گرفته شود. پاکسازی مناسب گمانه پیش از نصب آرماتور نیز اهمیت دارد، زیرا باقی ماندن مصالح سست می تواند کیفیت تماس دوغاب با زمین را کاهش دهد. عضو فولادی باید بدون آسیب، آلودگی شدید یا تغییر شکل داخل گمانه قرار گیرد و در موقعیت طراحی تثبیت شود.
در مرحله تزریق، نسبت آب به سیمان، زمان اختلاط، فشار و حجم دوغاب باید کنترل شوند و از تزریق دوغاب مانده یا جداشده خودداری شود. افزایش فشار بیش از حد طراحی می تواند موجب شکست هیدرولیکی خاک، خروج دوغاب یا جابه جایی زمین اطراف شود، در حالی که فشار ناکافی ممکن است پیوند مطلوب را ایجاد نکند. ثبت حجم واقعی تزریق برای هر شمع به شناسایی نواحی پرمصرف یا احتمال نشت کمک می کند. پس از اجرا نیز باید از بارگذاری زودهنگام پیش از رسیدن دوغاب به مقاومت لازم جلوگیری شود. همچنین کیفیت اتصال سر میکروپایل به فونداسیون، رعایت پوشش مناسب فولاد و مستندسازی کامل عملیات از نکات مهمی هستند که مستقیما بر دوام و ظرفیت باربری میکروپایل اثر می گذارند.

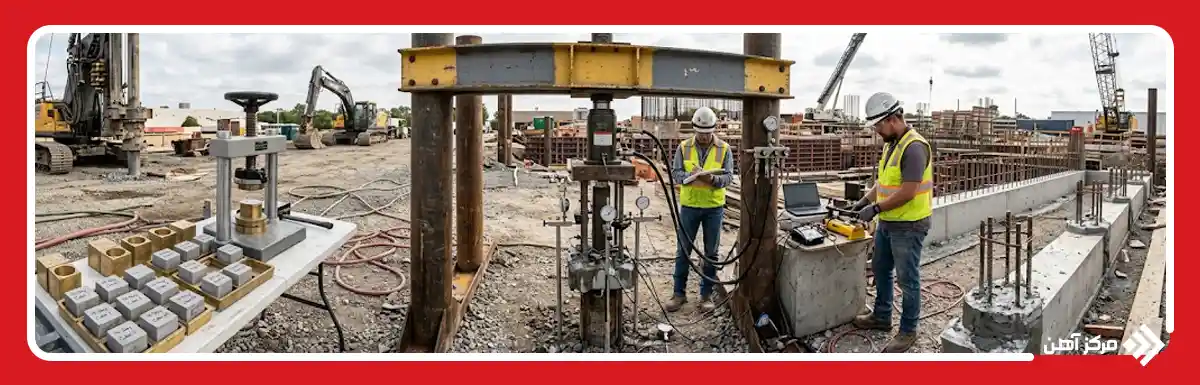

پس از اجرای میکروپایل چه آزمایش هایی انجام می شود؟
پس از تکمیل اجرا، کنترل کیفیت میکروپایل فقط به بررسی ظاهری محدود نمی شود و باید عملکرد واقعی عضو نیز ارزیابی شود. یکی از مهم ترین روش ها، آزمایش بارگذاری میکروپایل است که برای بررسی رفتار باربری، میزان نشست و تطبیق عملکرد اجرا با فرضیات طراحی انجام می شود. در این آزمایش، بار به صورت مرحله ای به میکروپایل اعمال و تغییرمکان متناظر با هر مرحله ثبت می شود. بسته به نوع پروژه، ممکن است آزمایش بارگذاری فشاری، کششی یا جانبی انجام شود. علاوه بر آن، مقاومت فشاری نمونه های دوغاب نیز بررسی می شود تا مشخص شود دوغاب به مقاومت موردنیاز رسیده است. سوابق حفاری، عمق واقعی، حجم دوغاب مصرفی، فشار تزریق و مشخصات عضو فولادی نیز باید با مدارک اجرایی تطبیق داده شوند.
در پروژه های حساس، بررسی یکپارچگی و صحت اجرای عضو می تواند با روش های تکمیلی نیز انجام شود، اما نوع آزمون باید با مشخصات طراحی و استاندارد پروژه هماهنگ باشد. نتایج آزمایش بارگذاری میکروپایل نقش مهمی در تایید ظرفیت باربری میکروپایل دارند و اگر نشست یا تغییرشکل از حدود مجاز فراتر رود، لازم است علت آن بررسی شود. در چنین شرایطی ممکن است اصلاح روش تزریق، افزایش تعداد میکروپایل ها یا بازنگری در جزئیات اتصال ضروری باشد. همچنین تا زمانی که مقاومت دوغاب و نتایج کنترل های لازم تایید نشده باشند، نباید بار طراحی کامل به سیستم منتقل شود. ثبت دقیق نتایج آزمایش ها، منحنی بار ـ تغییرمکان و گزارش کنترل کیفیت، مبنای پذیرش نهایی عملیات و شروع مراحل بعدی اجرای فونداسیون یا مقاوم سازی خواهد بود.
نحوه اجرای میکروپایل زمانی نتیجه قابل اعتماد ایجاد می کند که طراحی ژئوتکنیکی، حفاری، نصب عضو فولادی، تزریق و کنترل کیفیت به صورت هماهنگ انجام شوند. انتخاب روش اجرای میکروپایل باید متناسب با جنس خاک، عمق لایه مقاوم، محدودیت فضای کار و ظرفیت باربری موردنیاز باشد. در طول مراحل اجرای میکروپایل، کنترل عمق و راستای حفاری، کیفیت لوله فولادی میکروپایل یا میلگرد، نسبت آب به سیمان و فشار تزریق دوغاب میکروپایل اهمیت زیادی دارد. پس از پایان کار نیز آزمایش بارگذاری میکروپایل و بررسی مقاومت دوغاب برای ارزیابی عملکرد واقعی سیستم انجام می شوند. هزینه اجرای میکروپایل نیز به تعداد و عمق میکروپایل ها، نوع حفاری، تجهیزات اجرای میکروپایل، مقدار فولاد و حجم دوغاب وابسته است. اجرای دقیق این مراحل می تواند ایمنی، دوام و عملکرد فونداسیون را به شکل محسوسی بهبود دهد.
سوالات متداول
نحوه اجرای میکروپایل معمولا شامل حفاری، نصب عضو فولادی، تزریق دوغاب و سپس کنترل کیفیت و اتصال سر میکروپایل به فونداسیون است.
مراحل اجرای میکروپایل از پیاده سازی محل، حفاری میکروپایل و نصب آرماتور شروع می شود و با تزریق دوغاب میکروپایل و آزمایش های نهایی ادامه پیدا می کند.
تزریق دوغاب میکروپایل می تواند به صورت ثقلی، تحت فشار یا چندمرحله ای انجام شود و روش آن به شرایط خاک و طراحی پروژه بستگی دارد.
مدت اجرا به تعداد میکروپایل ها، عمق حفاری، شرایط زمین، روش اجرای میکروپایل و سرعت گیرش دوغاب وابسته است.
کیفیت حفاری، نحوه نصب لوله فولادی میکروپایل، نسبت اختلاط دوغاب، فشار تزریق و دقت تجهیزات اجرای میکروپایل از عوامل اصلی هستند.
بله، اجرای میکروپایل در ساختمان های موجود یکی از کاربردهای مهم این روش است و به دلیل استفاده از تجهیزات کوچک تر در فضاهای محدود نیز قابل انجام است.
تجهیزات اجرای میکروپایل شامل دستگاه حفاری، پمپ و میکسر تزریق، گیج فشار، لوله یا میلگرد فولادی و تجهیزات کنترل کیفیت هستند.
انحراف حفاری، تزریق ناقص، افزایش بی رویه آب دوغاب، نصب نادرست عضو فولادی و ثبت نکردن فشار و حجم تزریق از خطاهای مهم محسوب می شوند.
هزینه اجرای میکروپایل بر اساس تعداد، قطر و عمق میکروپایل، نوع حفاری، میزان فولاد، حجم دوغاب، تجهیزات و شرایط دسترسی کارگاه محاسبه می شود.
پس از رسیدن دوغاب به مقاومت موردنیاز و تایید نتایج کنترل کیفیت و در صورت لزوم آزمایش بارگذاری میکروپایل، عملیات بعدی آغاز می شود.
میکروپایل قطر کمتر و تجهیزات اجرایی سبک تری دارد و برای فضاهای محدود مناسب تر است، در حالی که شمع های معمولی اغلب ابعاد و تجهیزات اجرایی بزرگ تری دارند.
