خم کاری لوله به روش القایی چیست؟ فرآیند خمکاری القایی لوله
دسترسی سریع به محتوای این مطلب
خم کاری لوله به روش القایی یکی از پیشرفته ترین و دقیق ترین روش های خمکاری در صنایع نفت، گاز، پتروشیمی و سازه های فلزی محسوب می شود. در این فرآیند، با استفاده از جریان الکتریکی و ایجاد حرارت موضعی به وسیله القای الکترومغناطیسی، ناحیه مشخصی از لوله تا دمای مناسب گرم شده و سپس با اعمال نیرو، خم مورد نظر با شعاع و زاویه دقیق ایجاد می گردد. خمکاری القایی لوله به دلیل کنترل بالا روی دما و شکل دهی، باعث حفظ خواص مکانیکی، یکنواختی ضخامت و کاهش تنش های پسماند در لوله می شود؛ موضوعی که در رعایت استاندارد خمکاری لوله اهمیت بسیار زیادی دارد.
در مقایسه با سایر روش ها، این تکنولوژی امکان اجرای خم های بزرگ با کیفیت سطحی عالی را فراهم می کند و نیاز به جوشکاری های متعدد را کاهش می دهد. البته موفقیت در این فرآیند وابسته به درک صحیح از پارامترهای فنی، انتخاب درست تجهیزات و انجام دقیق محاسبات خمکاری لوله مانند شعاع خم، دمای مناسب و سرعت پیشروی است. آشنایی با جزئیات فنی، مزایا، محدودیت ها و تفاوت این روش با سایر روش های خمکاری می تواند نقش مهمی در تصمیم گیری مهندسی داشته باشد.
خم کاری لوله به روش القایی چیست؟
خم کاری لوله به روش القایی یک فرآیند پیشرفته خمکاری گرم است که بر پایه ایجاد حرارت موضعی توسط میدان الکترومغناطیسی فرکانس بالا انجام می شود. در این روش، که به طور گسترده در خمکاری لوله فولادی با قطر و ضخامت بالا مورد استفاده قرار می گیرد، ناحیه مشخصی از لوله تا دمای کنترل شده ای نزدیک به محدوده آستنیتی گرم شده و هم زمان با اعمال نیروی مکانیکی پیوسته، خم با شعاع طراحی شده شکل می گیرد. تمرکز حرارت در منطقه خم، در کنار خنک کاری کنترل شده پس از شکل دهی، امکان حفظ خواص مکانیکی، کنترل بیضی شدگی و انطباق کامل با استاندارد خمکاری لوله را فراهم می سازد.
در مقایسه با سایر روش های خمکاری نظیر خمکاری سرد، خمکاری با قالب یا خمکاری فشاری، خمکاری القایی به دلیل استفاده از دستگاه خمکاری لوله فولادی مجهز به کویل القایی، سیستم کنترل دما و واحدهای اندازه گیری پیوسته، دقت ابعادی بالاتر و تکرارپذیری بیشتری ارائه می دهد. این فرآیند به ویژه در خطوط انتقال سیالات تحت فشار، پایپینگ صنعتی و سازه های حساس که حداقل تنش پسماند و یکنواختی ضخامت دیواره الزامی است، به عنوان یک راهکار مهندسی استاندارد شناخته می شود.

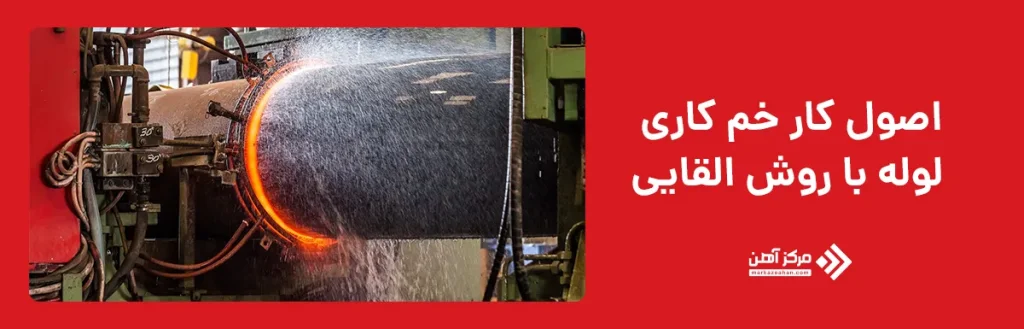

اصول کار خم کاری لوله با القایی
اصول کار خم کاری لوله به روش القایی بر پایه ترکیب حرارت دهی موضعی و تغییر شکل کنترل شده پلاستیک استوار است. در این فرآیند، جریان متناوب با فرکانس بالا از کویل القایی عبور کرده و میدان الکترومغناطیسی شدیدی ایجاد می کند که باعث القای جریان های گردابی در بدنه لوله می شود. این جریان ها به صورت مستقیم در فلز تولید حرارت کرده و ناحیه مشخصی از لوله را بدون تماس فیزیکی تا دمای مورد نظر گرم می کنند. تمرکز حرارت در محدوده خم، امکان کاهش تنش تسلیم و تسهیل تغییر شکل پلاستیک را فراهم می سازد، در حالی که سایر بخش های لوله ساختار و خواص اولیه خود را حفظ می کنند.
پس از رسیدن لوله به دمای طراحی، نیروی مکانیکی به صورت پیوسته و یکنواخت اعمال می شود تا خم با شعاع مشخص ایجاد گردد. هم زمان، کنترل دقیق سرعت پیشروی، دمای موضعی و نرخ خنک کاری، نقش کلیدی در جلوگیری از نازک شدگی دیواره، بیضی شدگی مقطع و ایجاد ترک های حرارتی دارد. در بسیاری از کاربردهای صنعتی، انتخاب این روش علاوه بر الزامات فنی، از منظر اقتصادی نیز حائز اهمیت است؛ زیرا کاهش ضایعات، حذف جوشکاری های اضافی و افزایش عمر کاری قطعه، اثر مستقیمی بر هزینه نهایی پروژه و حتی تصمیم گیری در شرایط نوسان قیمت آهن دارد. به همین دلیل، خمکاری القایی به عنوان یک راهکار مهندسی دقیق و مقرون به صرفه در پروژه های بزرگ صنعتی شناخته می شود.
اجزای اصلی سیستم خم کاری القایی
سیستم خم کاری القایی مجموعه ای از تجهیزات مکانیکی، الکتریکی و کنترلی است که به صورت هماهنگ عمل می کنند تا خمکاری لوله با دقت بالا و مطابق الزامات صنعتی انجام شود. طراحی و انتخاب هر یک از این اجزا باید بر اساس استاندارد خمکاری لوله و با در نظر گرفتن پارامترهای فنی مانند قطر، ضخامت، شعاع خم و جنس متریال صورت گیرد. از سوی دیگر، انجام صحیح محاسبات خمکاری لوله نقش تعیین کننده ای در تعیین توان منبع القایی، ابعاد کویل، سرعت پیشروی لوله و نحوه خنک کاری دارد؛ به طوری که هرگونه خطا در این مرحله می تواند منجر به کاهش کیفیت خم، تغییر خواص مکانیکی یا عدم انطباق با مشخصات طراحی شود.
در جدول زیر، اجزای اصلی سیستم خم کاری القایی و وظیفه هر یک به صورت خلاصه ارائه شده است:
| جزء اصلی سیستم | توضیح عملکرد |
|---|---|
| منبع تغذیه القایی | تولید جریان متناوب با فرکانس و توان کنترل شده جهت ایجاد میدان الکترومغناطیسی |
| کویل القایی | ایجاد حرارت موضعی در ناحیه خم از طریق القای جریان های گردابی در بدنه لوله |
| سیستم مکانیکی اعمال نیرو | اعمال نیروی پیوسته و کنترل شده برای شکل دهی لوله در شعاع مشخص |
| واحد خنک کاری | کنترل نرخ خنک کاری به منظور تثبیت ساختار متالورژیکی و کاهش تنش پسماند |
| سیستم کنترل و مانیتورینگ | پایش و تنظیم پارامترهایی مانند دما، سرعت پیشروی و زاویه خم |
| شاسی و فیکسچرها | نگهداری، هدایت و تثبیت لوله در طول فرآیند خمکاری |

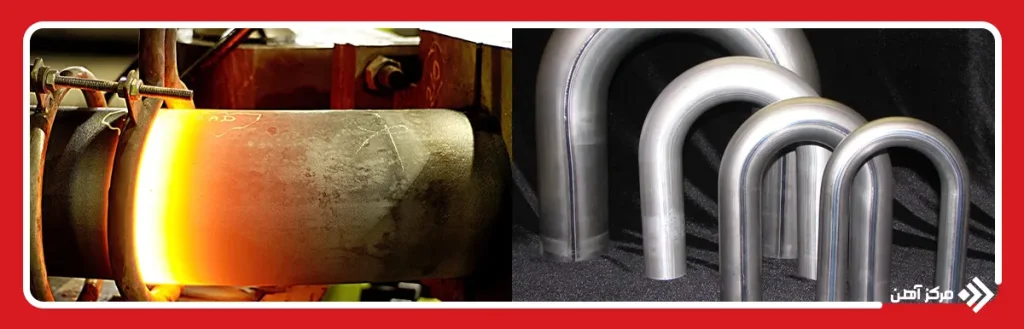

انواع خم کاری القایی لوله
خم کاری القایی لوله یکی از فرآیندهای پیشرفته شکل دهی گرم است که بسته به نوع طراحی، شعاع خم، طول لوله و الزامات فنی پروژه، به شیوه های مختلفی اجرا می شود. انتخاب نوع مناسب خم کاری لوله به روش القایی نقش مستقیمی در کیفیت نهایی خم، توزیع تنش، حفظ خواص مکانیکی و کاهش نازک شدگی دیواره دارد. به همین دلیل، در پروژه های صنعتی، شناخت دقیق انواع خمکاری القایی و تفاوت های عملکردی آن ها، به مهندسان کمک می کند تا ضمن دستیابی به الزامات فنی، از نظر اقتصادی نیز بهترین تصمیم را اتخاذ کنند؛ به ویژه در شرایطی که پارامترهایی مانند قیمت لوله بر هزینه نهایی پروژه تأثیرگذار است.
در ادامه این بخش، با انواع خم کاری القایی لوله و ویژگی ها، کاربردها و تفاوت های هر یک آشنا می شویم تا دید دقیق تری نسبت به انتخاب روش مناسب در پروژه های صنعتی به دست آید.
خم کاری تک نقطه ای (Single Point Bending)
در خم کاری تک نقطه ای، فرآیند خم کاری لوله به روش القایی به گونه ای انجام می شود که تنها یک ناحیه مشخص از لوله تحت تأثیر کویل القایی قرار گرفته و عملیات خمکاری در همان نقطه متمرکز می گردد. در این روش، کنترل دقیق دما و اعمال نیروی یکنواخت باعث ایجاد خم با شعاع مشخص و کیفیت سطحی بالا می شود. خم کاری تک نقطه ای معمولا برای لوله هایی با ضخامت و قطر بالا و در پروژه هایی که دقت ابعادی و حداقل تغییر خواص مکانیکی اهمیت دارد، مورد استفاده قرار می گیرد. از نظر اقتصادی نیز، با توجه به کاهش ضایعات و حذف جوشکاری های اضافی، این روش می تواند تأثیر مثبتی بر هزینه نهایی پروژه داشته باشد؛ موضوعی که در شرایط نوسان قیمت لوله اهمیت ویژه ای پیدا می کند.
خم کاری چند نقطه ای (Multi-Point Bending)
در خم کاری چند نقطه ای، حرارت دهی و اعمال نیرو به صورت مرحله ای و در چند ناحیه متوالی از لوله انجام می شود تا خم نهایی به تدریج شکل بگیرد. این نوع خم کاری لوله به روش القایی بیشتر برای ایجاد خم های با شعاع بزرگ یا انحنای پیوسته در طول های بلند لوله به کار می رود. تقسیم فرآیند خمکاری به چند نقطه، امکان کنترل بهتر توزیع تنش و کاهش تمرکز کرنش را فراهم می سازد. در پروژه های بزرگ صنعتی، انتخاب این روش می تواند به بهینه سازی مصرف متریال و کاهش ریسک دوباره کاری کمک کند؛ مسئله ای که با توجه به افزایش یا نوسان قیمت لوله، نقش مهمی در تصمیم گیری های مهندسی و اقتصادی ایفا می کند.
| ویژگی | خم کاری تک نقطه ای (Single Point Bending) | خم کاری چند نقطه ای (Multi-Point Bending) |
|---|---|---|
| روش حرارت دهی | فقط یک ناحیه مشخص از لوله تحت تأثیر کویل القایی قرار می گیرد | چند ناحیه متوالی از لوله مرحله به مرحله گرم می شوند |
| تمرکز نیرو | نیروی مکانیکی در همان نقطه متمرکز است | نیرو به صورت مرحله ای و در چند نقطه اعمال می شود |
| شعاع خم | دقیق و محدود به ناحیه خاص | قابلیت ایجاد خم های با شعاع بزرگ و انحنای پیوسته |
| کاربرد صنعتی | لوله های ضخیم و با دقت ابعادی بالا | لوله های بلند و خم های بزرگ با توزیع تنش یکنواخت |
| کنترل خواص مکانیکی | حفظ خواص مکانیکی لوله با حداقل تغییر | کاهش تمرکز کرنش و توزیع یکنواخت تنش |
| مزیت اقتصادی | کاهش ضایعات و حذف جوشکاری های اضافی | بهینه سازی مصرف متریال و کاهش ریسک دوباره کاری |
| تأثیر قیمت مواد | در شرایط نوسان قیمت لوله، به صرفه و مقرون به صرفه | در شرایط نوسان قیمت لوله، کمک به مدیریت هزینه های پروژه |
مزایای خم کاری لوله با روش القایی
خم کاری لوله به روش القایی به دلیل دقت بالا و کنترل حرارت موضعی، مزایای متعددی نسبت به سایر روش های خمکاری ارائه می دهد. در ادامه مهم ترین مزایا به صورت موردی فهرست شده اند:
- صرفه جویی در زمان و هزینه تولید
- حفظ خواص مکانیکی لوله
- یکنواختی ضخامت دیواره
- کاهش تنش های پسماند
- دقت بالا در شعاع و زاویه خم
- کاهش نیاز به جوشکاری و تعمیرات
مقایسه خم کاری القایی لوله با سایر روش ها
خم کاری لوله با کوره القایی یکی از پیشرفته ترین روش های خمکاری گرم است که با ایجاد حرارت موضعی دقیق و کنترل شده، امکان شکل دهی لوله های فولادی با ضخامت و قطر بالا را فراهم می کند. در مقایسه با روش های خمکاری سرد، قالبی و فشاری، خمکاری القایی مزایای قابل توجهی از نظر کیفیت خم، توزیع تنش و حفظ خواص مکانیکی ارائه می دهد. هر روش از نظر دقت، سرعت، هزینه و قابلیت اجرا در پروژه های صنعتی نقاط قوت و محدودیت های خاص خود را دارد.
در جدول زیر، مقایسه خم کاری لوله با کوره القایی و سایر روش ها با توجه به پارامترهای کلیدی ارائه شده است:
| ویژگی | خم کاری با کوره القایی | خمکاری سرد | خمکاری قالبی | خمکاری فشاری |
|---|---|---|---|---|
| دقت خم | بسیار بالا، قابل کنترل | متوسط | متوسط | پایین تا متوسط |
| حفظ خواص مکانیکی | عالی، حداقل تغییر | ممکن است تغییر کند | خوب | متوسط |
| یکنواختی ضخامت دیواره | بسیار خوب | ممکن است غیر یکنواخت | خوب | متوسط |
| شعاع خم | کوچک و بزرگ، کنترل شده | محدود | محدود | محدود |
| سرعت تولید | متوسط | بالا برای خم های کوچک | متوسط | بالا برای تولید انبوه |
| هزینه تجهیزات | بالا | پایین | متوسط | متوسط |
| نیاز به نیروی انسانی ماهر | متوسط | کم | متوسط | کم |
| مصرف انرژی | متوسط تا بالا | کم | متوسط | کم |
| محدودیت طول لوله | کم | کم | محدود | محدود |
خم کاری لوله با کوره القایی به عنوان یک روش پیشرفته و دقیق، امکان تولید خم هایی با دقت بالا، حفظ خواص مکانیکی و یکنواختی ضخامت دیواره را فراهم می کند که در پروژه های صنعتی حساس اهمیت ویژه دارد. در مقایسه با سایر روش های خمکاری، این تکنولوژی با کنترل حرارت موضعی، کاهش تنش های پسماند و انعطاف در انتخاب شعاع خم، مزیت های قابل توجهی ارائه می دهد و ضمن بهینه سازی کیفیت محصول، می تواند اثر مستقیم بر هزینه ها و بهره وری پروژه، به ویژه در شرایط نوسان قیمت لوله داشته باشد. به همین دلیل، خمکاری القایی به عنوان استاندارد صنعتی برای لوله های فولادی و پروژه های حساس شناخته می شود.
سوالات متداول
در این روش، ناحیه ای از لوله با القای الکترومغناطیسی به صورت موضعی گرم می شود و همزمان لوله با شعاع مشخص خم می گردد. پس از خم شدن، ناحیه گرم شده به سرعت خنک می شود تا شکل تثبیت شود.
این روش دقت بالایی دارد و تغییر ضخامت، چین خوردگی و بیضی شدن لوله را به حداقل می رساند. همچنین برای لوله های قطور و صنعتی بسیار مناسب است.
در خم کاری القایی از حرارت موضعی استفاده می شود، اما خم کاری مکانیکی معمولاً به صورت سرد انجام می گیرد. روش القایی تنش کمتری ایجاد کرده و کیفیت خم بالاتری ارائه می دهد.
بسته به تجهیزات، معمولاً لوله هایی با قطر تا حدود ۱۲۰۰ میلی متر قابل خم کاری هستند. در پروژه های خاص، حتی قطرهای بالاتر نیز امکان پذیر است.
هزینه تجهیزات بالا و نیاز به اپراتور متخصص از محدودیت های اصلی است. همچنین برای خم های بسیار کوچک یا تولید انبوه قطعات ساده، همیشه اقتصادی نیست.
هزینه اولیه آن بالاتر از روش های مکانیکی است، اما به دلیل کاهش ضایعات و کیفیت بالاتر، در پروژه های بزرگ مقرون به صرفه می شود.
بله، این روش یکی از بهترین گزینه ها برای لوله های ضخیم و سنگین محسوب می شود. حرارت کنترل شده مانع ترک خوردگی و کاهش استحکام می گردد.
قطر و ضخامت لوله، شعاع خم، نوع متریال و حجم تولید از عوامل اصلی هستند. همچنین بودجه پروژه و سطح دقت مورد نیاز نقش مهمی دارند.
