آشنایی با انواع ساپورت پایپینگ و کاربرد هر کدام
دسترسی سریع به محتوای این مطلب
انواع ساپورت پایپینگ بخش مهمی از طراحی و اجرای خطوط لوله صنعتی هستند و نقش آن ها تنها نگهداری لوله ها نیست. این تجهیزات برای کنترل وزن، محدود کردن حرکت، جذب تنش و جلوگیری از آسیب های مکانیکی در سیستم های لوله کشی استفاده می شوند. بدون وجود ساپورت مناسب، وزن لوله، سیال و تجهیزات جانبی می تواند باعث خم شدگی، لرزش یا حتی شکست خطوط انتقال شود. به همین دلیل در پروژه های نفت، گاز، پتروشیمی، نیروگاهی و بسیاری از صنایع فرایندی، طراحی و اجرای ساپورت اهمیت زیادی دارد. هنگام اجرای پروژه های صنعتی، هزینه متریال و تجهیزات نیز مورد توجه قرار می گیرد و شاخص هایی مانند قیمت آهن می توانند به صورت غیر مستقیم بر هزینه ساخت سازه های نگهدارنده و تجهیزات مرتبط با خطوط لوله اثر بگذارند.
درک صحیح انواع ساپورت در پایپینگ به مهندسان و مجریان کمک می کند تا متناسب با شرایط کاری، بهترین روش نگهداری خطوط را انتخاب کنند. هر خط لوله بسته به وزن، دما، فشار، میزان ارتعاش و شرایط محیطی به نوع خاصی از ساپورت نیاز دارد و استفاده از یک مدل ثابت برای همه سیستم ها امکان پذیر نیست. به همین دلیل شناخت ساپورت های پایپینگ و کاربرد هر یک اهمیت زیادی دارد. علاوه بر الزامات فنی، مسائل اقتصادی نیز در انتخاب موثر هستند و هزینه تجهیزات، سازه ها و خطوط انتقال همواره بررسی می شود. در بسیاری از پروژه ها، عواملی مانند قیمت لوله و نوع متریال مصرفی در کنار طراحی سازه های نگهدارنده بر تصمیم نهایی اثر می گذارند. در ادامه مقاله بررسی می شود که ساپورت پایپینگ چیست، چه انواعی دارد و چرا اجرای صحیح آن در عمر خطوط لوله اهمیت بالایی دارد.
ساپورت پایپینگ چیست؟
برای شناخت عملکرد این تجهیزات ابتدا باید مشخص شود که ساپورت پایپینگ چیست و چه نقشی در سیستم های انتقال سیال دارد. در سیستم های پایپینگ، لوله ها تنها وظیفه انتقال سیال را بر عهده ندارند و همزمان تحت تاثیر وزن، دما، فشار، انبساط حرارتی و لرزش نیز قرار می گیرند. اگر این نیروها کنترل نشوند، احتمال تغییر شکل، نشتی یا آسیب دیدگی تجهیزات افزایش پیدا می کند. ساپورت پایپینگ تجهیز یا سازه ای است که برای تحمل وزن و مدیریت نیروهای وارد بر خطوط لوله طراحی می شود و باعث حفظ موقعیت و پایداری سیستم خواهد شد. به همین دلیل ساپورت در پایپینگ بخش جدایی ناپذیر طراحی خطوط صنعتی محسوب می شود.
برخلاف تصور بعضی افراد، ساپورت گذاری در پایپینگ تنها به نصب یک تکیه گاه ساده محدود نیست و یک فرآیند مهندسی محسوب می شود که باید با توجه به شرایط کاری طراحی گردد. در بعضی پروژه ها حتی نقشه ساپورت پایپینگ و جزئیات اجرایی آن پیش از ساخت خط لوله تهیه می شود تا از بروز تنش و مشکلات مکانیکی جلوگیری گردد. این موضوع تنها به صنایع بزرگ محدود نیست و حتی در بعضی بخش های لوله کشی ساختمان نیز استفاده از روش های مناسب نگهداری اهمیت دارد؛ هرچند پیچیدگی آن با خطوط صنعتی قابل مقایسه نیست. طراحی ساپورت پایپینگ باید بر اساس وزن لوله، نوع سیال، دمای کار و شرایط محیطی انجام شود تا سیستم در بلندمدت عملکرد ایمن و پایدار داشته باشد. به همین دلیل شناخت استاندارد ساپورت پایپینگ و اصول نقشه خوانی ساپورت پایپینگ برای مهندسان و مجریان اهمیت زیادی پیدا می کند.
انواع ساپورت پایپینگ
انواع ساپورت پایپینگ بر اساس نحوه عملکرد، میزان آزادی حرکت و نوع نیرویی که کنترل می کنند دسته بندی می شوند. هر سیستم لوله کشی شرایط کاری متفاوتی دارد و به همین دلیل استفاده از یک مدل مشترک برای همه خطوط منطقی نیست. وزن لوله، دمای سیال، انبساط حرارتی، لرزش و فشار داخلی از عواملی هستند که نوع ساپورت را مشخص می کنند. اگر انتخاب اشتباه انجام شود، حتی با وجود لوله و تجهیزات باکیفیت نیز احتمال آسیب و کاهش عمر سیستم وجود خواهد داشت.
انواع ساپورت در پایپینگ معمولا برای سه هدف اصلی طراحی می شوند؛ تحمل وزن، هدایت حرکت و محدود کردن جابه جایی های ناخواسته. بعضی مدل ها کاملا ثابت هستند و اجازه حرکت نمی دهند، در حالی که گروهی دیگر برای حرکت کنترل شده خطوط طراحی شده اند. همین تفاوت باعث می شود مهندس طراح بر اساس شرایط واقعی سیستم تصمیم گیری کند.
در فرآیند طراحی ساپورت پایپینگ، محل قرارگیری ساپورت ها به اندازه انتخاب نوع آن ها اهمیت دارد. به همین دلیل نقشه ساپورت پایپینگ و دیتیل ساپورت پایپینگ معمولا همراه با نقشه های خطوط لوله تهیه می شوند تا بارها و تنش ها به شکل مناسبی توزیع شوند. در پروژه های بزرگ، نقشه خوانی ساپورت پایپینگ بخش مهمی از فعالیت های اجرایی محسوب می شود؛ زیرا هر ساپورت نقش مشخصی در کنترل رفتار مکانیکی خط دارد.
ساپورت های پایپینگ معمولا شامل ساپورت ثابت، متحرک، آویز، فنری، راهنما و مهاری هستند. هر یک از این مدل ها ویژگی ها و کاربردهای خاص خود را دارند و انتخاب صحیح آن ها می تواند ایمنی و دوام سیستم را به شکل محسوسی افزایش دهد.
ساپورت ثابت
ساپورت ثابت یکی از مهم ترین انواع ساپورت پایپینگ است و وظیفه اصلی آن جلوگیری از حرکت لوله در یک یا چند جهت مشخص است. این مدل زمانی استفاده می شود که لازم باشد لوله در موقعیت ثابتی باقی بماند و نیروهای ناشی از فشار یا انبساط به بخش های مشخصی از سیستم منتقل شوند.
در ساپورت ثابت، لوله به گونه ای مهار می شود که امکان جابه جایی آزاد نداشته باشد. همین ویژگی باعث می شود نیروهای مکانیکی کنترل شوند و از انتقال تنش به تجهیزات حساس مانند پمپ ها، مخازن یا اتصالات جلوگیری شود. ساپورت لوله در پایپینگ در بسیاری از خطوط اصلی انتقال سیال از نوع ثابت انتخاب می شود؛ زیرا حفظ موقعیت دقیق لوله اهمیت زیادی دارد.
طراحی این نوع ساپورت باید با دقت بالا انجام شود. اگر محل نصب به درستی انتخاب نشود، احتمال تمرکز تنش و ایجاد آسیب در سیستم وجود دارد. به همین دلیل طراحی ساپورت پایپینگ و تعیین موقعیت ساپورت ثابت معمولا با تحلیل تنش و بررسی شرایط حرارتی همراه است.
در بعضی خطوط با دمای بالا، استفاده بیش از حد از ساپورت ثابت می تواند مشکل ساز شود؛ زیرا انبساط حرارتی باید در بخش هایی از سیستم کنترل و هدایت شود.
ساپورت متحرک
ساپورت متحرک برای شرایطی طراحی می شود که لوله نیاز به حرکت کنترل شده داشته باشد. در بسیاری از خطوط صنعتی، تغییر دما باعث انبساط یا انقباض لوله ها می شود و اگر امکان حرکت وجود نداشته باشد، تنش های شدیدی ایجاد خواهد شد. ساپورت متحرک این مشکل را کاهش می دهد و اجازه می دهد لوله در مسیر مشخص جابه جا شود.
برخلاف ساپورت ثابت، این مدل حرکت را به طور کامل محدود نمی کند و هدف آن هدایت و کنترل جابه جایی است. همین ویژگی باعث شده در خطوط طولانی، داغ یا دارای تغییرات دمایی زیاد کاربرد گسترده ای پیدا کند.
در ساپورت گذاری پایپینگ، استفاده از مدل متحرک باید با دقت انجام شود. محل نصب، نوع حرکت و میزان جابه جایی مورد انتظار همگی باید پیش از اجرا مشخص شوند. به همین دلیل نقشه ساپورت پایپینگ و تحلیل تنش نقش مهمی در انتخاب این مدل دارند.
ساپورت لوله در پایپینگ (pipe support) زمانی عملکرد مناسبی خواهد داشت که حرکت طبیعی خط را مختل نکند. اگر حرکت حرارتی به درستی مدیریت نشود، احتمال خم شدگی، آسیب به فلنج ها یا ایجاد نشتی افزایش پیدا می کند.

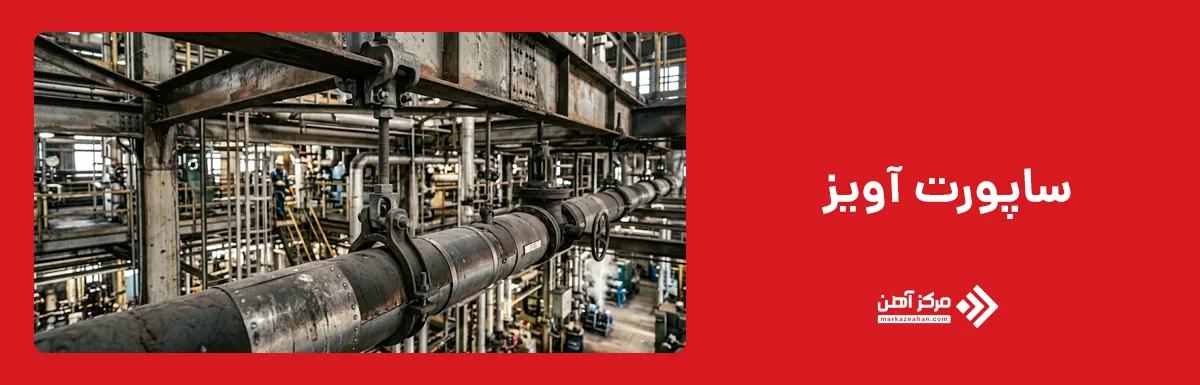

ساپورت آویز
ساپورت آویز نوعی از ساپورت های پایپینگ است که لوله را از بالا نگهداری می کند و معمولا در شرایطی استفاده می شود که امکان نصب تکیه گاه از پایین وجود نداشته باشد. این مدل به وسیله میله، بست یا تجهیزات نگهدارنده به سازه متصل می شود و وزن لوله را تحمل می کند.
ساپورت آویز در خطوطی که از سقف یا سازه های مرتفع عبور می کنند کاربرد زیادی دارد. این نوع نگهداری علاوه بر تحمل وزن، می تواند فضای زیر لوله را آزاد نگه دارد و دسترسی به تجهیزات دیگر را آسان تر کند.
در طراحی ساپورت پایپینگ، انتخاب ساپورت آویز باید با توجه به ظرفیت بار و شرایط ارتعاشی انجام شود. اگر سیستم دچار لرزش باشد یا وزن خط زیاد باشد، طراحی نامناسب می تواند باعث خستگی سازه و آسیب به اتصالات شود.
دیتیل ساپورت پایپینگ برای مدل های آویز اهمیت ویژه ای دارد؛ زیرا جزئیات اتصال، نوع بست و ظرفیت تحمل بار باید به دقت مشخص شوند. به همین دلیل نقشه خوانی ساپورت پایپینگ در اجرای این مدل نقش مهمی دارد و هرگونه خطای اجرایی می تواند عملکرد کل سیستم را تحت تاثیر قرار دهد.
ساپورت فنری
ساپورت فنری یکی از تخصصی ترین انواع ساپورت پایپینگ است و در شرایطی استفاده می شود که حرکت عمودی ناشی از انبساط حرارتی یا تغییرات بار وجود داشته باشد. این مدل با استفاده از فنر، بخشی از وزن لوله را تحمل می کند و همزمان اجازه حرکت کنترل شده را فراهم می سازد.
در خطوط بخار، دمای بالا باعث انبساط قابل توجه لوله ها می شود و اگر این تغییرات کنترل نشوند، تنش زیادی ایجاد خواهد شد. ساپورت فنری برای مدیریت همین شرایط طراحی شده است و می تواند تغییرات بار و جابه جایی را جذب کند.
ساپورت گذاری در پایپینگ با مدل فنری نیازمند محاسبات دقیق است. ظرفیت فنر، میزان حرکت و وزن خط باید به درستی تعیین شوند تا عملکرد مطلوب حاصل گردد. به همین دلیل استاندارد ساپورت پایپینگ در این بخش اهمیت زیادی پیدا می کند.
استفاده از ساپورت فنری معمولا در کنار مدل های ثابت و راهنما انجام می شود تا حرکت حرارتی به شکل کنترل شده هدایت گردد. همین ویژگی باعث شده این مدل در صنایع نیروگاهی، پتروشیمی و بخار کاربرد گسترده ای داشته باشد.
ساپورت راهنما
ساپورت راهنما یکی از انواع مهم ساپورت های پایپینگ است که برای هدایت حرکت لوله در یک مسیر مشخص استفاده می شود. این مدل برخلاف ساپورت ثابت، حرکت را به طور کامل متوقف نمی کند و برخلاف ساپورت متحرک نیز آزادی کامل به لوله نمی دهد. هدف اصلی آن کنترل جهت حرکت و جلوگیری از جابه جایی ناخواسته است.
در بسیاری از خطوط صنعتی، به ویژه مسیرهایی که تغییرات دمایی زیاد دارند، لوله ها بر اثر انبساط و انقباض حرکت می کنند. اگر این حرکت بدون کنترل انجام شود، امکان ایجاد تنش، خم شدگی یا آسیب به تجهیزات وجود دارد. ساپورت راهنما برای حل همین مشکل طراحی شده و لوله را در مسیر مشخص هدایت می کند.
در طراحی ساپورت پایپینگ، استفاده از ساپورت راهنما معمولا در کنار مدل های ثابت و فنری انجام می شود. این ترکیب باعث می شود حرکت حرارتی کنترل شود و نیروهای اضافی به تجهیزات منتقل نشوند. به همین دلیل در خطوط بخار، نیروگاهی و فرایندی استفاده گسترده ای دارد.
نقشه ساپورت پایپینگ و دیتیل ساپورت پایپینگ برای این مدل اهمیت زیادی دارند؛ زیرا فاصله میان راهنماها و جهت حرکت باید به دقت مشخص شود. هرگونه خطا در اجرا می تواند باعث عملکرد نامناسب سیستم و افزایش تنش های مکانیکی شود.
ساپورت مهاری
ساپورت مهاری برای محدود کردن نیروهای ناشی از فشار، ارتعاش یا حرکت ناگهانی لوله استفاده می شود و یکی از مهم ترین اجزای کنترل تنش در خطوط لوله محسوب می گردد. این مدل معمولا برای مهار نیروهای محوری یا جانبی طراحی می شود و از جابه جایی های غیر قابل کنترل جلوگیری می کند.
در بعضی سیستم ها، تغییرات فشار یا پدیده هایی مانند ضربه قوچ می توانند نیروی شدیدی به لوله وارد کنند. اگر این نیروها کنترل نشوند، احتمال آسیب به اتصالات، فلنج ها و تجهیزات افزایش پیدا می کند. ساپورت مهاری با جذب و انتقال این نیروها به سازه، از سیستم محافظت می کند.
ساپورت گذاری پایپینگ بدون در نظر گرفتن ساپورت مهاری در بسیاری از خطوط فشار بالا ناقص خواهد بود. به همین دلیل طراحی محل نصب و ظرفیت این ساپورت باید با تحلیل دقیق تنش انجام شود. ساپورت لوله در پایپینگ زمانی عملکرد مطلوب دارد که همه نیروهای موثر به درستی مدیریت شوند و مدل مهاری در این میان نقش مهمی ایفا می کند.
در بسیاری از پروژه ها، ساپورت مهاری همراه با ساپورت ثابت و راهنما استفاده می شود تا هم موقعیت لوله حفظ گردد و هم نیروهای اضافی کنترل شوند.

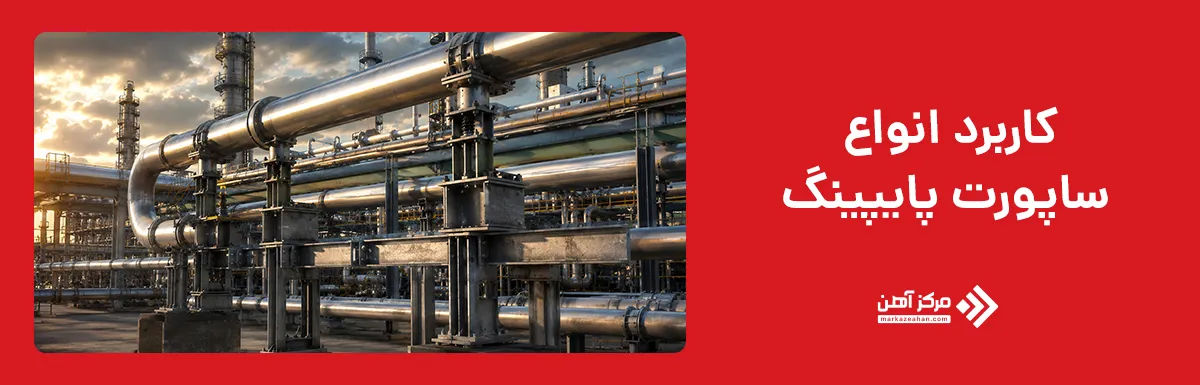

کاربرد انواع ساپورت پایپینگ
کاربرد انواع ساپورت پایپینگ تنها به نگهداری فیزیکی لوله محدود نمی شود و نقش آن ها بسیار فراتر از تحمل وزن ساده است. هر نوع ساپورت برای شرایط مشخصی طراحی شده و هدف آن کنترل رفتار مکانیکی خط لوله در برابر نیروهای مختلف است. بدون استفاده از ساپورت مناسب، خطوط لوله در معرض تنش، لرزش و آسیب های تدریجی قرار می گیرند.
یکی از مهم ترین کاربردها، تحمل وزن لوله و سیال است. وزن لوله، اتصالات و تجهیزات جانبی اگر به درستی توزیع نشود، باعث خم شدگی و کاهش عمر سیستم خواهد شد. ساپورت های پایپینگ با انتقال بار به سازه، از این مشکل جلوگیری می کنند.
کاربرد مهم دیگر مربوط به کنترل انبساط حرارتی است. در خطوط داغ یا بخار، لوله ها به دلیل افزایش دما منبسط می شوند و اگر حرکت آن ها مدیریت نشود، آسیب های مکانیکی ایجاد خواهد شد. ساپورت در پایپینگ با استفاده از مدل های متحرک، فنری و راهنما این تغییرات را کنترل می کند.
جلوگیری از ارتعاش نیز از کاربردهای مهم محسوب می شود. ارتعاش های ناشی از پمپ، کمپرسور یا جریان سیال می توانند باعث خستگی لوله و نشتی شوند. ساپورت گذاری پایپینگ با طراحی مناسب این ارتعاش ها را کاهش می دهد.
به طور کلی کاربردهای اصلی شامل موارد زیر هستند:
- تحمل وزن خطوط لوله
- کنترل انبساط و انقباض حرارتی
- هدایت حرکت لوله
- محدود کردن جابه جایی های ناخواسته
- کاهش ارتعاش و ضربه
- افزایش ایمنی و عمر تجهیزات
همین گستردگی کاربرد نشان می دهد چرا انتخاب انواع ساپورت در پایپینگ بخشی مهم از طراحی خطوط لوله است.
استاندارد ساپورت پایپینگ
استاندارد ساپورت پایپینگ مجموعه ای از قوانین و الزامات فنی است که برای طراحی، انتخاب و اجرای ساپورت ها استفاده می شود. هدف این استانداردها ایجاد ایمنی، کنترل تنش و افزایش دوام خطوط لوله است. بدون رعایت استاندارد، حتی بهترین تجهیزات نیز ممکن است عملکرد مناسبی نداشته باشند.
در طراحی ساپورت پایپینگ، استانداردها فاصله مجاز ساپورت ها، ظرفیت تحمل بار، نوع اتصال و شرایط حرارتی را مشخص می کنند. این الزامات باعث می شوند وزن و نیروهای وارد بر خط به شکل متعادل توزیع شوند.
در بسیاری از پروژه های صنعتی، استانداردهای بین المللی مانند ASME و MSS به عنوان مرجع استفاده می شوند. این اسناد درباره ساپورت گذاری در پایپینگ و الزامات اجرایی اطلاعات دقیقی ارائه می دهند و مبنای طراحی قرار می گیرند.
نقشه ساپورت پایپینگ نیز معمولا بر اساس همین استانداردها تهیه می شود. رعایت فاصله میان ساپورت ها، انتخاب نوع مناسب و کنترل شرایط ارتعاشی همگی به استاندارد وابسته هستند.
به همین دلیل استاندارد ساپورت پایپینگ تنها یک الزام اداری نیست، بلکه ابزار اصلی برای تضمین ایمنی و عملکرد صحیح خطوط لوله محسوب می شود. رعایت استانداردها علاوه بر افزایش ایمنی، باعث یکپارچگی طراحی و کاهش خطاهای اجرایی نیز می شود. در پروژه های بزرگ صنعتی، طراحی بدون توجه به استاندارد ساپورت پایپینگ می تواند باعث افزایش هزینه تعمیرات و توقف های ناخواسته شود. به همین دلیل مهندسان معمولا پیش از اجرا، تحلیل بار، شرایط حرارتی و رفتار مکانیکی خطوط را بررسی می کنند تا ساپورت گذاری در پایپینگ مطابق الزامات فنی انجام شود. این رویکرد باعث می شود عملکرد خطوط لوله در بلندمدت پایدار باقی بماند و ریسک خرابی کاهش پیدا کند.
دیتیل ساپورت پایپینگ
دیتیل ساپورت پایپینگ به مجموعه جزئیات فنی و اجرایی گفته می شود که نحوه ساخت و نصب ساپورت ها را مشخص می کند. این اطلاعات شامل ابعاد، نوع اتصال، متریال، فاصله ها و روش مهار است و بدون آن اجرای صحیح امکان پذیر نخواهد بود.
در بسیاری از پروژه ها، نقشه ساپورت پایپینگ تنها محل نصب را نشان می دهد، اما دیتیل ساپورت پایپینگ جزئیات دقیق ساخت و اجرا را توضیح می دهد. به همین دلیل این دو مکمل یکدیگر هستند و هر دو برای اجرای موفق لازم اند.
نقشه خوانی ساپورت پایپینگ در این بخش اهمیت زیادی دارد؛ زیرا مجریان باید بتوانند جزئیات اجرایی را به درستی تفسیر کنند. اشتباه در خواندن نقشه یا اجرای دیتیل ممکن است باعث عملکرد نامناسب ساپورت شود.
اطلاعاتی که معمولا در دیتیل ارائه می شود شامل موارد زیر است:
- نوع ساپورت
- ابعاد و ضخامت قطعات
- محل جوش یا اتصال
- نوع بست و نگهدارنده
- ظرفیت باربری
- فاصله و موقعیت نصب
به همین دلیل دیتیل ساپورت پایپینگ یکی از مهم ترین مدارک اجرایی در پروژه های خطوط لوله محسوب می شود. وجود دیتیل دقیق باعث می شود فرآیند ساخت و نصب با خطای کمتری انجام شود و همه بخش های اجرایی برداشت یکسانی از نقشه داشته باشند. در پروژه های صنعتی، دیتیل ساپورت پایپینگ تنها یک نقشه ساده نیست، بلکه مرجع اصلی برای ساخت قطعات و کنترل کیفیت اجرا محسوب می شود. هرچه جزئیات کامل تر باشند، احتمال بروز اشتباه در نصب و تغییرات پرهزینه حین اجرا کمتر خواهد شد و عملکرد نهایی سیستم نیز قابل اعتمادتر باقی می ماند.

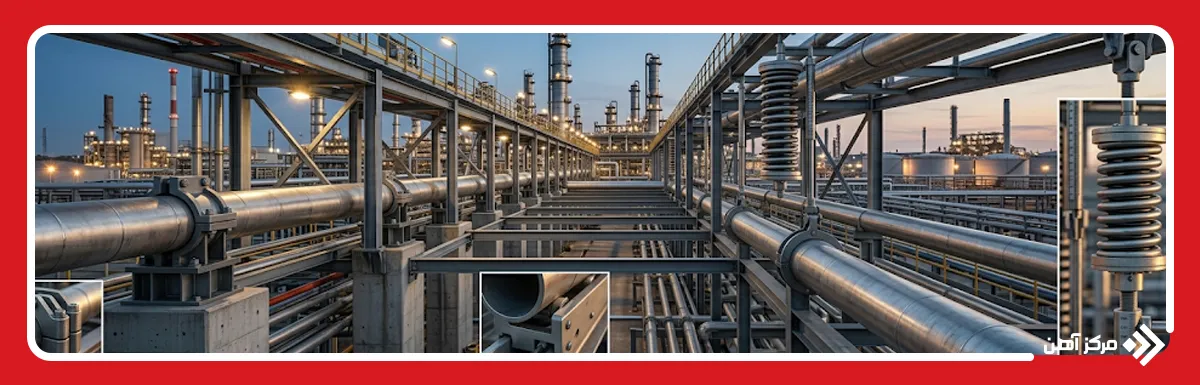

تاثیر اجرای صحیح ساپورت پایپینگ در عمر خطوط لوله
اجرای صحیح ساپورت پایپینگ تاثیر مستقیمی بر عمر خطوط لوله دارد و می تواند تفاوت میان یک سیستم پایدار و یک خط پرهزینه و آسیب پذیر را ایجاد کند. حتی اگر متریال لوله و تجهیزات کیفیت بالایی داشته باشند، اجرای نامناسب ساپورت ها می تواند عمر آن ها را به شدت کاهش دهد.
ساپورت گذاری پایپینگ زمانی موثر است که محل نصب، نوع ساپورت و ظرفیت آن ها به درستی انتخاب شده باشد. اجرای نادرست باعث می شود بارها و تنش ها به صورت نامتعادل توزیع شوند و آسیب های تدریجی ایجاد گردد.
یکی از مهم ترین اثرات اجرای صحیح، کاهش ارتعاش و خستگی فلز است. لرزش مداوم می تواند باعث ترک، نشتی و شکست اتصالات شود. ساپورت لوله در پایپینگ با کنترل این نیروها عمر تجهیزات را افزایش می دهد.
اثر دیگر مربوط به مدیریت انبساط حرارتی است. در خطوط داغ، عدم کنترل حرکت لوله می تواند به فلنج ها، تجهیزات و سازه آسیب وارد کند. ساپورت های مناسب این حرکت را هدایت می کنند و تنش را کاهش می دهند.
به همین دلیل اجرای اصولی انواع ساپورت پایپینگ نه تنها یک الزام فنی، بلکه سرمایه گذاری برای افزایش ایمنی و کاهش هزینه های تعمیر محسوب می شود.
انواع ساپورت پایپینگ نقش بسیار مهمی در ایمنی، دوام و عملکرد خطوط لوله دارند و تنها برای نگهداری ساده لوله ها استفاده نمی شوند. در این مقاله از مرکزآهن، بررسی شد که ساپورت پایپینگ چیست، انواع ساپورت در پایپینگ شامل ثابت، متحرک، آویز، فنری، راهنما و مهاری چه ویژگی هایی دارند و هر کدام چگونه نیروها و حرکت های خط لوله را کنترل می کنند. همچنین اهمیت طراحی ساپورت پایپینگ، رعایت استاندارد ساپورت پایپینگ، استفاده از نقشه ساپورت پایپینگ و توجه به دیتیل ساپورت پایپینگ توضیح داده شد. اجرای صحیح ساپورت گذاری در پایپینگ باعث کاهش تنش، کنترل ارتعاش و افزایش عمر خطوط لوله می شود و به همین دلیل بخش مهمی از طراحی و بهره برداری سیستم های صنعتی محسوب می گردد.
سوالات متداول
انواع ساپورت در پایپینگ برای تحمل وزن، کنترل حرکت و کاهش تنش خطوط لوله استفاده می شود و باعث افزایش ایمنی و پایداری سیستم می گردد.
انواع ساپورت پایپینگ بر اساس میزان حرکت مجاز، نوع نیرو و نقش آن ها در کنترل رفتار مکانیکی خطوط لوله دسته بندی می شوند.
ساپورت ثابت حرکت لوله را محدود می کند، اما ساپورت متحرک اجازه جابه جایی کنترل شده برای مدیریت انبساط حرارتی را فراهم می سازد.
استاندارد ساپورت پایپینگ درباره فاصله ساپورت ها، ظرفیت باربری، متریال و روش اجرای ساپورت گذاری پایپینگ الزامات مشخصی ارائه می دهد.
وزن لوله، دما، فشار، ارتعاش، نوع سیال و شرایط محیطی مهم ترین عوامل در طراحی ساپورت پایپینگ و انتخاب ساپورت لوله در پایپینگ هستند.
نقشه ساپورت پایپینگ و دیتیل ساپورت پایپینگ محل نصب، نوع ساپورت، ابعاد، اتصالات و جزئیات اجرایی را مشخص می کنند و برای نقشه خوانی ساپورت پایپینگ ضروری هستند.
